Gaminio tipas	Bevielis kampinis šlifuoklis
Prekės ženklas	Bosch
Modelis	GWS 18V-10 SC Professional
Nominali įtampa	18 V
Tuščiosios eigos greitis	9000 aps./min. (reguliuojamas nuo 4500 iki 9000 aps./min.)
Maksimalus disko skersmuo	100 / 115 / 125 mm priklausomai nuo versijos
Veliko sriegis	M10 (100 mm versija) arba M14 (115/125 mm versijos)
Svoris	2,2–3,5 kg priklausomai nuo įrangos
Suderinamos baterijos	GBA 18V... / ProCORE18V... (Ličio jonų)
Rekomenduojami įkrovikliai	GAL 18... / GAX 18... / GAL 36...
Saugos funkcijos	Sustojimas atatrankos atveju (KickBack Control), apsauga nuo netyčinio paleidimo, momentinis stabdys, apsauga kritimo atveju
Ryšys	Bluetooth® 4.2 Low Energy (module GCY 42)
Valdymo ekranas	Taip, rodoma įkrovos būsena, greitis, perkrova
Antivibracinė rankena	Taip (Vibration Control)
LED apšvietimas	Taip
Pritaikymas	Šlifavimas, pjovimas, poliravimas, šepetėliavimas, sausas gręžimas
Naudojimo temperatūra	-20 iki +50 °C
Garso lygis (slėgis/galia)	82 / 90 dB(A), neapibrėžtis K=3 dB
Vibracijos (šlifavimas/poliravimas)	6,0 / 3,5 m/s², neapibrėžtis 1,5 m/s²
Priežiūra ir valymas	Reguliariai valykite ventiliacines angas; rankenas laikykite švarias ir sausas
Atsarginės dalys ir remonto galimybės	Bosch aptarnavimo centras; atsarginės dalys prieinamos www.bosch-pt.com

Dažnai užduodami klausimai - GWS 18V-10 SC Professional BOSCH

Kaip reguliuoti sukimosi greitį GWS 18V-10 SC?

Naudokite greičio parinkimo mygtuką (40) valdymo ekrane. Galite pasirinkti iš kelių greičių, pritaikytų naudojimui (pvz., 4500 aps./min. šepetėliavimui, 6000 aps./min. nerūdijančiam plienui, maksimalų šlifavimui).

Kokios baterijos yra suderinamos su šiuo šlifuokliu?

Rekomenduojamos GBA 18V... ir ProCORE18V... Bosch baterijos. Naudokite tik 18 V nominalios įtampos ličio jonų baterijas.

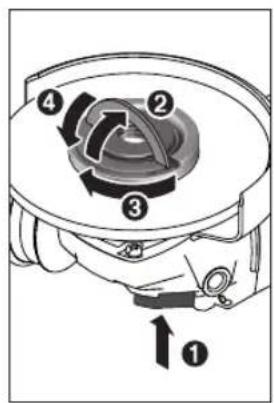

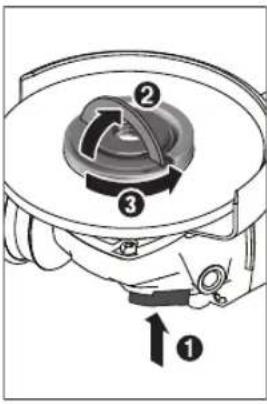

Kaip pakeisti šlifavimo diską?

Pirmiausia išimkite bateriją. Paspauskite veleno fiksavimo mygtuką (3), kad užfiksuotumėte veleną. Atsukite greitojo fiksavimo veržlę (25) naudodami laikiklį. Pakeiskite diską ir vėl užsukite veržlę, užlenkdami laikiklį, kad užfiksuotumėte.

Kaip veikia momentinis stabdys?

Elektroninis stabdys greitai sustabdo priedą per kelias sekundes po įrankio išjungimo. Tai sumažina likutinio sukimosi laiką ir leidžia saugiai anksčiau padėti įrankį.

Ką daryti, jei įrankis perkaista?

Valdymo ekrane rodomas geltonas arba raudonas perkrovos indikatorius. Leiskite įrankiui atvėsti, paleisdami jį tuščiąja eiga. Jei įrankis sustoja, palaukite, kol visiškai atvės, prieš vėl paleisdami.

Kaip sumontuoti apsauginį gaubtą šlifavimui?

Uždėkite apsauginį gaubtą (15) ant tvirtinimo, paspausdami atleidimo svirtį (1). Sukite jį, kol jis užsifiksuos. Nukreipkite jį, kad kibirkštys nepatektų ant naudotojo.

Kaip naudoti Bluetooth® funkciją šiame įrankyje?

Įrankis yra suderinamas su Bluetooth® Low Energy GCY 42 moduliu. Jis leidžia prijungti įrankį prie išmaniojo telefono, kad būtų galima nustatyti, pritaikyti ir gauti būsenos informaciją. Išimkite modulį draudžiamose zonose (lėktuvuose, ligoninėse).

Kaip valyti šlifuoklį GWS 18V-10 SC?

Reguliariai valykite ventiliacines angas minkštu, sausu šepetėliu. Laikykite rankenų paviršius švarius ir be alyvos bei riebalų. Nenaudokite vandens.

Kokie priedai yra suderinami?

Naudokite šlifavimo diskais, pjovimo diskais, metaliniais šepečiais, abrazyviniais diskais ir deimantiniais grąžtais su tinkamu skersmeniu (šiam modeliui maks. 125 mm). Laikykitės greičio ir sriegio specifikacijų (M14 arba M10).

Kaip saugiai transportuoti įrankį?

Prieš transportuodami išimkite bateriją. Išimkite priedus, kad išvengtumėte pažeidimų. Laikykite įrankį sausoje ir nuo šalčio apsaugotoje vietoje. Transportuodami baterijas laikykitės pavojingų medžiagų taisyklių.

NAUDOJIMO INSTRUKCIJA GWS 18V-10 SC Professional BOSCH

Bendrosios saugos nuorodos dirbantiems su elektriniais jrankiais

ISPÉJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su jžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
► Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrini įrankį nuo lietaus ir drėgmės. Jei į elektrini įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.

476 | Lietuvių k.

Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dèmesi tai, ką darote, ir dirbdami su elektriniu jrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonémis. Būtinai dévěkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po-veikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepašyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpeestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jungti ar išjungti, yra pavojingas ir ji reikia remontuoti.

Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Rüpestinga akumuliatorinių įrankių priežiūra ir naudojimas

Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
▶ Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus.
Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau-mų pavojų.
▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
Vykdykite visas ikrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu tempera-

tūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.

Techniné priežiūra

Elektrinj jrankj turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis išliks saugus naudoti.
Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.

Saugos nuorodos dirbantiems su kampinio šlifavimo mašinomis

Saugos nuorodos atliekantiems šlifavimo, šlifavimo naudojant šlifavimo popierių, apdirbimo vieliniais šepečiais ir pjovimo darbus:

▶ Ši elektrini įrankį galima naudoti kaip šlifavimo mašina, juo galima šlifuoti naudojant šlifavimo popierių, vielinius šepečius, juo galima pjauti angas arba nupjauti. Griežtai laikykitės visų saugos nuorodu, taisyklių, ženklių ir duomenų, kurie yra pateikiami su šiuo elektriniu įrankiu. Nesilaikant žemiau pateiktų nuorodu, gali kilti elektros smūgio, gaisro ir sunkių sužalojimų pavojus.
Šiuo elektriniu įrankiu nerekomenduojama atlikti poliravimo darbų. Atliekant operacijas, kurioms elektrinis įrankis nėra skirtas, gali kilti pavojus ir gali būti sužalojami asmenys.
▶ Nemodifikuokite šio elektrinio įrenginio bandydami jį pritaikyti darbams, kuriems jo nepritaikė įrankio ga- mintojas. Dėl atliktų modifikacijų galite prarasti įrankio kontrolę ir patirti rimtų asmeninių sužalojimų.
▶ Nenaudokite jokios papildomos įrangos, kurios gamintojas nėra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Vien tai, kad priedą galima pritvirtinti prie jūsų elektrinio įrankio, dar neužtikrina saugaus darbo.
Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso.
▶ Naudojamo darbo įrankio išorinis skersmuo ir storis turi atitikti nurodytus jūsų elektrinio įrankio parametrus. Neteisingo dydžio priedų negalima tinkamai apsaugoti ir valdyti.
Uždedamo priedo matmenys turi atitikti elektrinio jrankio tvirtinamuju dalių matmenis. Darbo jrankiai, kurie tiksliai netinka elektrinio jrankio jtvarui, sukasi netolygiai, labai stipriai vibruoja ir gali tapti nebevaldomi.
Nenaudokite pažeistų darbo įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus – ar jie nėra aplūžinėję ir įtrūkę, šlifavimo ritinėlius – ar jie nėra įtrūkę, susidėvėję ir labai nudile, vielinius šepečius – ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis ar darbo įrankis

nukrito iš didesnio aukščio, patikrinkite, ar jis nėra pažeistas, arba naudokite kitą, nepažeistą, darbo įrankį. Patikrinę ir sumontavę darbo įrankį pasirūpinkite, kad nei jüs, nei greta esantys asmenys nebūtų besisukančio darbo įrankio plokštumoje, ir leiskite įrankiui vieną minutę veikti didžiausiu sūkių skaičiumi. Jei darbo įrankis pažeistas, per šį bandomajį laiką jis turėtų su-lūžti.

Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darba užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akių apsauga turi apsaugoti nuo lekiančių skeveldry, kurios atsiranda atliekant įvairius darbus. Dulkių kaukė arba respiratorius turi būti tinkamas filtruoti dalelytes, kurios atsiranda jums atliekant tam tikrus darbus. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.
Pasirūpinkite, kad kiti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, įžengęs į darbo zona, turi būti su asmeninėmis apsaugos priemonėmis. Ruošinio gabalėliai ar atskilusios darbo įrankio dalelės gali skrieti dideliu greičiu ir sužeisti net už tiesioginės darbo zonos ribų esančius asmenis.
▶ Jei atliekate darbus, kurių metu pjovimo įrankis gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenu. Palietus laidą, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti jtampa ir trenkti elektros smūgis.
Niekada nepadėkite elektrinio įrankio, kol visiškai nesustojo darbo įrankis. Besisukantis darbo įrankis gali prisiliesti prie paviršiaus, ant kurio padedate, dėl ko elektrinis įrankis taps nevaldomas.
▶ Nešdami elektrini įrankį, jo niekada nejjunkite. Netyčia prisilietus prie besisukančio darbo įrankio, jis gali įtraukti drabužius ir jus sužeist.
▶ Reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventilatorius traukia dulkes j korpusą, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus.
▶ Nenaudokite elektrinio įrankio arti degių medžiagų. Kibirkštys šias medžiagas gali uždegti.
▶ Nenaudokite darbo įrankių, kuriuos reikia aušinti skysčiais. Naudojant vandenį arba kitą aušinimo skystį galimas elektros smūgis, galintis sukelti net mirtį.

Atatranka ir su ja susiję įspėjimai:

Atatranka yra staigi reakcija, atsirandanti, kai besisukantis darbo įrankis, pvz., šlifavimo diskas, vielinis šepetys ar kt., ruošinyje jstringa ar užsiblokuoja ir todėl netikėtai sustoja. Todėl elektrinis įrankis gali nekontroliuojamai atšokti nuo ruošinio priešinga darbo įrankio sukimuisi kryptimi. Pvz., jei ruošinyje jstringa ar yra užblokuojamas šlifavimo diskas, disko briauna, kuri yra ruošinyje, gali išlūžti ar sukelti atatranką. Tada šlifavimo diskas, priklausomai nuo jo sukimosi krypties blokavimo vietoje, pradeda judėti link dirban-

478 | Lietuvių k.

čiojo arba nuo jo. Tokiu atveju šlifavimo diskas gali net nulūžti.

Atatranka yra netinkamo elektrinio įrankio naudojimo ar gedimo pasekmė. Jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų priemonių.

▶ Tvirtai laikykite elektrinį įrankį abejomis rankomis ir pasirinkite tokią kūno ir rankų padėtį, kad atlaikytumėte atatrankos jėgą. Jei yra papildoma rankena, visada ją naudokite, tada galėsite suvaldyti atatrankos jėgas bei reakcijos jėgų momentą. Dirbantysis, jei imsis tinkamų saugos priemonių, gali suvaldyti reakcijos jėgas atatrankos metu.
▶ Niekada nelaikykite rankų arti besisukančio darbo įrankio. Jvykus atatrankai darbo įrankis gali pataikyti įjūsų ranką.
Venkite, kad jūsų rankos būtų toje srityje, kurioje įvykus atatrankai judės elektrinis įrankis. Atatrankos jėga verčia elektrinį įrankį judėti nuo blokavimo vietos priešinga šlifavimo disko sukimuisi kryptimi.
▶ Ypač atsargiai dirbkite kampuose, ties aštriomis briaunomis ir t. t. Saugokite, kad darbo įrankis neatsitrenktų į kliūtis ir nejstrigtų. Besisukantis darbo įrankis kampuose, ties aštriomis briaunomis arba atsitrenkęs į kliūtį turi tendenciją užstrigti; tada elektrinis įrankis tampa nevaldomas arba įvyksta atatranka.
▶ Nenaudokite grandininių arba dantytų pjovimo diskų bei segmentinių deimantinių diskų, kurių grioveliai platesni kaip 10 mm. Tokie darbo įrankiai dažnai sukelia atatranką arba elektrinis įrankis tampa nevaldomas.

Saugos nuorodos atliekantiems šlifavimo ir nupjovimo darbus:

Naudokite tik jūsų įrankiui skirto tipo diskus ir specialias apsaugas, pritaikytas pasirinktam diskui. Šlifavimo įrankiai, kurie nėra skirti šiam elektriniam įrankiui, gali būti nepakankamai uždengiami ir nesaugūs naudoti.
Išlenktus šlifavimo diskus reikia tvirtinti taip, kad jų šlifavimo paviršius nebūtų išsikišęs už apsauginio gaubto krašto plokštumos. Netinkamai primontuotas šlifavimo diskas, kuris yra išsikišęs už apsauginio gaubto krašto plokštumos, bus nepakankamai uždengtas.
Apsauginis gaubtas turi būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad dirbančiajam būtų užtikrintas didžiausias saugumas, t. y. į dirbantijį turi būti nukreipta kuo mažesnė neuždengta šlifavimo įrankio dalis. Apsauginis gaubtas padeda apsaugoti dirbantijį nuo atskilusių dalelių, atsitiktinio prislietimo prie šlifavimo įrankio ir nuo galinčių uždegti drabužius kibirkščių.
▶ Šlifavimo įrankius leidžiama naudoti tik pagal rekomenduojamą paskirtį. Pvz., niekada nešlifuokite pjovimo disko šoniniu paviršiumi. Pjovimo diskai yra skirti medžiagai pjaunamaja briauna pašalinti.
Jūsų pasirinktiems šlifavimo diskams tvirtinti visada naudokite nepažeistas tinkamo dydžio ir formos prispaudžiamąsias junges. Tinkamos jungės prilaiko šlifavimo diską ir sumažina lūžimo pavojų. Pjovimo diskams

skirtos jungès gali skirtis nuo kitiems šlifavimo diskams skirtų jungių.

▶ Nenaudokite sudilusių diskų, prieš tai naudotų su didesniais elektriniais įrankiais. Didesniam elektriniam įrankiui skirti diskai netinkami didesniam mažesnio įrankio greičiui ir gali sutrupėti.
▶ Jei naudojate dvigubos paskirties diskus, atitinkamą apsaugą rinkitės pagal atliekamo darbo specifiką. Jei bus naudojama netinkama apsauga, nebus užtikrintas tinkamas apsaugos lygis ir galite patirti rimtų sužalojimų.

Papildomos saugos nuorodos atliekantiems nupjovimo darbus:

▶ Saugokitės, kad pjovimo diskas neužstrigtų ir nenaudokite per didelės jėgos. Nebandykite per daug giliai įpjauti. Per stipriai spaudžiant diską padidėja apkrova, todėl diskas gali pasisukti arba sulinkti pjūvyje, ir tai gali sukelti atatranką arba diskas gali sulūžti.
Nestovėkite taip, kad kūnas būtų vienoje linijoje už besisukančio disko. Kai dirbant diskas sukasi nuo jūsų, dėl galimos atatrankos besisukantis diskas ir įrankis gali lėkti tiesiai j jus.
Kai diskas stringa arba dėl kokios nors priežasties nustojate pjauti, išjunkite pjovimo įrenginį ir laikykite jį nejudindami, kol diskas visiškai sustos. Niekada nemėginkite iš pjūvio vietos ištraukti dar tebesisukantį diską, nes gali įvykti atatranka. Išsiaiškinkite ir imkitės reikiamų veiksmų disko strigimui pašalinti.
▶ Nepraděkite věl pjauti, kol diskas yra ruošinio įpjovoje. Palaukite, kol diskas pasieks reikiamą greitį, ir at-sargiai įleiskite jį i įpjovą. Paleidus elektrinį įrankį diskui esant ruošinio įpjovoje, diskas gali sulinkti, iššokti aukštyn ar sukelti atatranką.
Plokštes arba didelius ruošinius paremkite, kad diskas nebūtų suspaustas ir neįvyktų atatranka. Dideli ruošiniai gali įlinkti nuo savo svorio. Atramos turi būti padėtos po ruošiniu šalia pjūvio linijos ir prie ruošinio kraštų abiejose disko pusėse.
Būkite itin atsargūs darydami įpjovas sienose ar kitose paslėptose vietose. Panyrantis pjovimo diskas gali nupjauti duju arba vandens vamzdžius, elektros laidus arba kliudyti objektus, kurie gali sukelti atatranką.
▶ Nebandykite atlikti lenkto pjūvio. Per stipriai spau-džiant diską padidėja apkrova, todėl ratas gali pasisukti arba sulinkti pjūvyje, ir tai gali sukelti atatranką arba dis-kas gali sulūžti, o jūs galite patirti rimtų sužeidimų.

Saugos nuorodos atliekantiems šlifavimo naudojant šlifavimo popierių darbus:

Naudokite tinkamo dydžio šlifavimo disko popierių. Pasirinkdami šlifavimo popierių laikykitės gamintojo rekomendacijų. Didesnis šlifavimo popierius, išsikišantis už šlifavimo pagrindo kraštų, kelia pasislinkimo pavojų, dėl to diskas gali atsišerpetoti, suplyšti arba gali įvykti ata-tranka.

Saugos nuorodos atliekantiems šlifavimo vieliniais šepečiais darbus:

Atminkite, kad vieliniai šeriai išlekia net ir įprastai šli-fuojant ruošinį. Kad neveiktumėte vielų per didele apkrova, šepečio stipriai nespauskite. Vieliniai šeriai gali lengvai pradurti nestorą drabužį ir/arba odą.
Jeigu su vieliniu šepečiu rekomenduojama naudoti apsauga, užtikrinkite, kad vielinis diskas arba šepetys nesiliestų su apsauga. Vielinio disko arba šepečio skersmuo dėl išcentrinės jėgos dirbant gali padidėti.

Papildomos saugos nuorodos

Dirbkite su apsauginiais akiniais.

Apsauginj gaubtą pjaunant naudoti draudžiama. Su specialiu priedėliu apsauginj gaubtą galima naudoti ir pjaunant.

Darbo metu elektrini įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti. Abiem rankomis laikomas elektrinis įrankis yra saugiau valdomas.

Naudojant darbo įrankius su vidiniu sriegius, pvz., šepečius ir deimantines grežimo karūnas, reikia atkreipti dėmesį i šlifavimo suklio maks. sriegio ilgį. Suklio galas neturi liesti darbo įrankio pagrindo.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.
▶ Nelieskite šlifavimo ir pjovimo diskų, kol jie neatvėso. Diskai darbo metu labai jkaista.
▶ Nutrūkus elektros energijos tiekimui, pvz., išēmus akumuliatorių, atblokuokite ijungimo-išjungimo jungiklj ir nustatykite jį i padėtį „išjungta“. Taip išvengsite nekontroliuoto pakartotinio jsijungimo.
▶ [tvirtinkite ruošinj]. Tvirtinimo jranga arba spaustuvais jtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
Darbo jrankius laikykite pastatų viduje, nuo užšalimo apsaugotoje, sausoje patalpoje su pastovia temperatura.
▶ Prieš elektrinio įrankio transportavimą nuimkite darbo įrankius. Taip išvengsite pažeidimų.
▶ Standiems atpjovimo ir šlifavimo diskams taikomas galiojimo terminas, kuriam pasibaigus diskus naudoti draudžiama.
▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.

▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

► Atsargiai! Naudojantis elektriniu įrankiu su Bluetooth * gali būti trikdomas kitų prietaisų ir įrenginių, lėktuvų, o taip pat medicinos prietaisų (pvz., širdies stimuliatorių, klausos aparatų) veikimas. Be to, išlieka likutinė rizika, kad bus pakenkta labai arti esantiems žmonėms ir gyvūnams. Elektrinio įrankio su Bluetooth* nenaudokite arti medicinos prietaisų, degalinių, chemijos įrenginių, sričių su sprogia atmosfera ir teritorijų, kuriose atliekami sprogdinimai. Elektrinio įrankio su Bluetooth* nenaudokite lėktuvuose. Venkite ilgalaikio eksploatavimo prie kūno.

Bluetooth® žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc.“ nuosavybė. „Robert Bosch Power Tools GmbH“ šiuos žodinį ir vaizdinį prekės ženklus naudoja pagal licencija.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesįį paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Elektrinio įrankio paskirtis

Elektrinis jrankis yra skirtas metalui, akmeniui, plastikui ir kompozicinėms medžiagoms pjaustyti ir apdirbti metaliniais šepečiais, metalui, plastikui ir kompozicinėms medžiagoms rupiai apdirbti bei akmens ruošiniams deimantinėmis gręžimo karūnomis gręžti nenaudojant vandens. Atliekant šiuos darbus reikia naudoti tinkamą apsauginį gaubtą (žr. „Naudojimas“, Puslapis 488).

Pjaudami akmenj, pasirūpinkite pakankamu dulkių nusiurbimu.

Elektrinj įrankį su leistinais šlifavimo įrankiais galima naudoti paviršiams su šlifavimo popieriumi šlifuoti.

Elektrinj jrankj draudžiama naudoti akmens ruošiniams deimantinio gręžimo karūnomis šlifuoti.

480 | Lietuvių k.

(GWS 18V-10 SC / GWS 18V-10 PSC)

Elektrinio jrankio duomenys ir nustatymai, kai yra jdiegtas Bluetooth",Low Energy Module",GCY 42 naudojantis Bluetooth"radijo ryšio technologija, gali būti perkelti iš elektrinio jrankio j mobilujj galinj prietaisą ir atvirkščiai.

Pavaizduoti jrankio elementai

Numeriais pažymėtus elektrinio jrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Apsauginio gaubto atblokavimo svirtelè
(2) Sukimosi krypties rodyklé ant korpuso
(3) Suklio fiksuojamasis klavišas
(4) LED darbinis prožektorius
(5) Naudotojo sąsaja (GWS 18V-10 SC / GWS 18V-10 PSC)
(6) Jjungimo-išjungimo jungiklis (GWS 18V-10 / GWS 18V-10 SC)
(7) Bluetooth® modulio dangtelis (GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)
(8) Akumuliatorius ^a)
(9) Akumuliatoriaus atblokavimo klavišas ^a)
(10) Vibraciją slopinanti papildoma rankena (izoliuotas ra- nkenos paviršius) (GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)
(11) Standartinė papildoma rankena (izoliuotas rankenos paviršius) (GWS 18V-10)
(12) Jjungimo-išjungimo jungiklis (GWS 18V-10 PC / GWS 18V-10 PSC)
(13) Jjungimo-išjungimo jungiklio atblokavimo svirtelė (GWS 18V-10 PC / GWS 18V-10 PSC)
(14) Šlifavimui skirtas nusiurbimo gaubtas ^a)
(15) Šlifavimui skirtas apsauginis gaubtas
(16) Pjovimui skirtas apsauginis gaubtas ^a)
(17) Gaubtas pjovimo darbams

(18) Tvirtinamoji jungè su „O“ formos žiedu
(19) Kietlydinio lékštinis diskas ^a)
(20) Šlifavimo diskas ^a)
(21) Diskinis šepetys (∅ 22,22 mm) ^a)
(22) Diskinis šepetys (M14) ^a)
(23) Pjovimo diskas ^a)
(24) Deimantinis pjovimo diskas ^a)
(25) Greitai fiksuojanti prispaudžiamoji veržlé su lankeliu
(26) Rankena (izoliuotas rankenos paviršius)
(27) Šlifavimo suklys
(28) Rankų apsauga ^a)
(29) Pjovimui skirtas nusiurbimo gaubtas su kreipiamosiomis pavažomis ^a)
(30) Guminis lėkštinis šlifavimo diskas ^a)
(31) Šlifavimo popieriaus lapelis ^a)
(32) Apvalioji veržle ^a)
(33) Ragelinis raktas prispaudžiamajai veržlei/apvaliajai veržlei
(34) Cilindrinis šepetys ^a)
(35) Kūginis šepetys ^a)
(36) Deimantinio gręžimo karūna ^a)
(37) Veržlinis raktas ^a)
(38) Akumuliatoriaus jkrovos būklės indikatorius (naudotojo sąsaja)
(39) Nustatytos sūkių skaičiaus pakopos indikatorius (naudotojo sąsaja)
(40) Išankstinio sūkių skaičiaus nustatymo mygtukas (naudotojo sąsaja)
(41) Elektrinio jrankio būsenos indikatorius (naudotojo sąsaja)
(42) Apsaugos nuo perkrovos indikatorius (naudotojo sąsaja)
a) Pavaizduoti ar aprašyti priedal i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Kampinio šlifavimo mašina		GWS 18V-10 GWS 18V-10 GWS 18V-10 GWS 18V-10 SC					GWS 18V-10 SC
Gaminio numeris		3 601 JJ4 0.. 3 601 JJ4 0.. 3 601 JJ4 0.. 3 601 JG3 3.. 3 601 JG3 6..
Nominalioji įtampa V= 18 18 18 18 18
Nominalus sūkių skaičiusA)	min-1	9000 9000 9000 9000 9000
Sūkių skaičiaus reguliavimo diapazonas	min-1	-- - 4500-9000 4500-9000
Maks. šlifavimo disko skers-muo/guminio šlifavimo dis-ko skersmuo	mm 100 115 125 100 115
Šlifavimo suklio sriegis M 10 M 14 M 14 M 10 M 14
Maks. šlifavimo suklio srie-gio ilgis	mm 22 22 22 22 22

1 609 92A 769 | (24.02.2022) Bosch Power Tools

Lietuvių k. | 481

Kampinio šlifavimo mašina	GWS 18V-10 GWS 18V-10 GWS 18V-10 GWS 18V-10				GWS 18V-10
				SC	SC
Apsauga nuo atatrankos už-strigus įrankiui	●●●●●
Apsauga nuo pakartotinio jsijungimo	●●●●●
Inercinis stabdys ●●●●●
Sūkių skaičiaus išankstinis nustatymas	-- - - ●
Svoris pagal „EPTA-Procedure 01:2014“ ^a)	kg 2,1-3,3 2,1-3,4 2,1-3,4 2,0-3,3 2,1-3,4
Rekomenduojama aplinkos temperatūra jkraunant	°C 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35
Leidžiamoji aplinkos temperatūra veikiant ^c) ir sandė-liuojant	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Rekomenduojami akumulia-toriai	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Rekomenduojami krovikliai GAL 18...		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Duomenų perdavimas

Bluetooth*	--- Bluetooth®4.2	(Low Ener-gy")D)	Bluetooth®4.2 (Low Ener-gy")D)
Intervalas tarp signalu s --- 8 8
Maksimalus signalo veikimo nuotolisE)	m --- 30 30

A) Nominalus tuščiosios eigos sūkių skaičius pagal EN IEC 62841-2-3 tinkamiems darbo jrankiams parinkti. Faktinis sūkių skaičius dėl saugumo ir dėl gamybos tolerancijų yra mažesnis.
B) priklausomai nuo naudojamo akumuliatoriaus (8), naudojamo apsauginio gaubto ((16), (15), (17)) ir naudojamos papildomos rankenos ((11), (10))
C) Ribota galia, esant temperatūrai <0 °C
D) Mobilieji galiniai prietaisai turi būti tinkami naudoti su „Bluetooth“ -Low-Energy“ prietaisais (4.2 versija) ir palaikyti „Generic Access Profile“ (GAP).
E) Veikimo nuotolis, priklausomai nuo išorinių sąlygų, taip pat ir nuo naudojamo imtuvo, gali labai skirtis. Uždarose patalpose ir dėl metalinių barjerų (pvz., sienų, lentynų, lagaminų ir kt.) Bluetooth® veikimo nuotolis gali labai sumažėti.

Kampinio šlifavimo mašina GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 PC GWS 18V-10 PSC

Gaminio numeris		3 601 JG3 4..	3 601 JG3 5..	3 601 JG3 E..	3 601 JG3 F..
Nominalioji įtampa	V= 18 18 18		18
Nominalus sūkių skaičius ^A)	min ^-1	9000	7500	9000 9000
Sūkių skaičiaus reguliavimo diapazonas	min ^-1	4500-9000	4000-7500	-4500-9000
Maks. šlifavimo disko skersmuo/gu-minio šlifavimo disko skersmuo	mm	125	150	125	125
Šlifavimo suklio sriegis		M 14	M 14	M 14	M 14
Maks. šlifavimo suklio sriegio ilgis	mm 22 22 22		22
Apsauga nuo atatrankos užstrigus įrankiui		●	●	●	●
Apsauga nuo pakartotinio jsijungimo		●	●	●	●
Inercinis stabdys		●	●	●	●

482 | Lietuvių k.

Kampinio šlifavimo mašina GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 PC GWS 18V-10 PSC

Sūkių skaičiaus išankstinis nustatymas		● ● - ●
Svoris pagal „EPTA-Procedure 01:2014“ ^3	kg 2,2–3,5 2,2–3,6 2,2–3,5 2,2–3,5
Rekomenduojama aplinkos temperatura ikraunant	°C 0 ... +35 0 ... +35 0 ... +35 0 ... +35
Leidžiamoji aplinkos temperatura veikiant ^c) ir sandėliuojant	°C –20 ... +50 –20 ... +50 –20 ... +50 –20 ... +50
Rekomenduojami akumuliatoriai GBA 18V...		GBA 18V...	GBA 18V...	GBA 18V...
	ProCORE18V...	ProCORE18V...	ProCORE18V...	ProCORE18V...
Rekomenduojami krovikliai GAL 18...		GAL 18...	GAL 18...	GAL 18...
	GAX 18...	GAX 18...	GAX 18...	GAX 18...
	GAL 36...	GAL 36...	GAL 36...	GAL 36...

Duomenų perdavimas

Bluetooth*		Bluetooth®4.2(„Low Energy“)D)	Bluetooth®4.2(„Low Energy“)D)	Bluetooth®4.2(„Low Energy“)D)	Bluetooth®4.2(„Low Energy“)D)
Intervalas tarp signalu s 8 8 8 8
Maksimalus signalo veikimo nuotolisE)	m 30 30 30		30

A) Nominalus tuščiosios eigos sūkių skaičius pagal EN IEC 62841-2-3 tinkamiems darbo įrankiams parinkti. Faktinis sūkių skaičius dėl saugumo ir dėl gamybos tolerancijų yra mažesnis.
B) priklausomai nuo naudojamo akumuliatoriaus (8), naudojamo apsauginio gaubto ((16), (15), (17)) ir naudojamos papildomos rankenos ((11), (10))
C) Ribota galia, esant temperatürai <0 °C
D) Mobilieji galiniai prietaisai turi būti tinkami naudoti su „Bluetooth“ -Low-Energy“ prietaisais (4.2 versija) ir palaikyti „Generic Access Profile“ (GAP).
E) Veikimo nuotolis, priklausomai nuo išorinių sąlygų, taip pat ir nuo naudojamo imtuvo, gali labai skirtis. Uždarose patalpose ir dėl metalinių barjerų (pvz., sienų, lentynų, lagaminų ir kt.) Bluetooth® veikimo nuotolis gali labai sumažėti.

Informacija apie triukšmą ir vibraciją

	GWS 18V-10	GWS 18V-10	GWS 18V-10	GWS 18V-10	GWS 18V-10
				SC	SC
	3 601 JJ4 0..	3 601 JJ4 0..	3 601 JJ4 0..	3 601 JG3 3..	3 601 JG3 6..

Triukšmo emisijos vertės nustatytos pagal EN IEC 62841-2-3.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia

Garso slégio lygis	dB(A)	82	82	82	82	82
Garso galios lygis	dB(A)	90	90	90	90	90
Paklaida K	dB	3	3	3	3	3
Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN IEC 62841-2-3:

Paviršiaus šlifavimas (rupusis šlifavimas) ir pjovimas abrazyviniais pjovimo diskais:

Šlifavimas naudojant šlifavimo popieriaus lapelį:

Triukšmo emisijos vertės nustatytos pagal EN IEC 62841-2-3.

Pagal A skalę išmatuotas elektrinio jrankio triukšmo lygis tipiniu atveju siekia

Garso slégio lygis	dB(A)	82	84	82	82
Garso galios lygis	dB(A)	90	92	90	90
Paklaida K	dB	3	3	3	3
Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN IEC 62841-2-3:

Paviršiaus šlifavimas (rupusis šlifavimas) ir pjovimas abrazyviniais pjovimo diskais:

Šlifavimas naudojant šlifavimo popieriaus lapelį:

Šlifuojant plonas skardas arba kitokias labai vibruojančias medžiagas su dideliu paviršiumi, triukšmo emisijos vertė gali padidėti 15 dB. Tinkamais sunkiais izoliaciniais kilimėliais padidėjusią garso emisiją galima sumažinti. Atsižvelgti j didesnę triukšmo emisiją reikia tiek vertinant triukšmo galios riziką, tiek parenkant tinkamas klausos apsaugos priemones.

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Apsauga nuo atatrankos užstrigus įrankiui

Jvykus staigiai elektrinio jrankio atatrankai, pvz., užstrigus pjovimo diskui, elektroninis jtaisas nutraukia srovės tiekimą j variklj. Tada LED darbinis prožektorius (4) mirksi baltai, o bū-senos indikatorius (41) – raudonai.

Norėdami iš naujo jjungti, jjungimo-išjungimo jungiklį (6) nustatykite į padėtį išjungta ir dar kartą jjunkite elektrinį įrankį.

Apsauga nuo pakartotinio jsijungimo

Jei dirbant nutraukiamas sroves tiekimas, apsauga nuo pakartotinio jjungimo neleidžia elektriniam jrankiui nekontroliuotai jsijungti.

Esant suaktyvintai apsaugai nuo pakartotinio paleidimo, bü-senos indikatorius (41) mirksi raudonai.

Norėdami įrankį pakartotinai įjungti, įjungimo-įšjungimo jungiklį (6) nustatykite į išjungimo padėtį ir elektrinį įrankį vėl įjunkite.

Išjungimo įtaisas, suveikiantis sutrenkus įrankį

Integruotas išjungimo įtaisas, suveikiantis sutrenkus įrankį, iškart išjungia elektrinį jrankį, jei jis nukrenta ant žemės. Tada būsenos indikatorius (41) mirksi raudonai. Norėdami įrankį pakartotinai įjungti, įjungimo-išjungimo jungiklį (6) nustatykite į išjungimo padėtį ir elektrinį įrankį vėl įjunkite.

Naudotojo sąsaja (žr. F pav.)

(GWS 18V-10 SC / GWS 18V-10 PSC)

Naudotojo sąsaja (5) yra skirta elektrinio įrankio sūkių skaičiui iš anksto nustatyti bei veikimo būsenai parodyti.

Inercinis stabdys

Elektrinis jrankis yra su elektronine Bosch „Brake“ sistema. Išjungus, šlifavimo jrankis sustabdomas per kelias sekundes. Palyginti su kampinio šlifavimo mašinomis be inercinio stabdžio, judėjimo iš inercijos laikas yra žymiai trumpes-

nis, ir galima anksčiau padėti elektrinį įrankį.

484 | Lietuvių k.

Sūkių skaičiaus išankstinis nustatymas

(GWS 18V-10 SC / GWS 18V-10 PSC)

Sūkių skaičiaus išankstinio nustatymo mygtuku (40) reikiamą sūkių skaičių galite nustatyti net ir jrankiui veikiant. Duomenys žemiau pateiktoje lentelėje yra rekomendacinio pobūdžio.

Medžiaga Naudojimas Darbo įrankis Sūkių skai-			čiaus iša-nkstinio nustatymo pakopa	GWS 18V-10 SC (100/115/125 mm) [min ^-1 ]	GWS 18V-10 SC (150 mm) [min ^-1 ]	GWS 18V-10 PSC (125 mm) [min ^-1 ]
Metalas Dažų nuémimas Šlifavimo popie-riaus lapelis			1 4500 4500	4500
Metalas Apdirbimas meta-liniais šepečiais, rūdžių valymas		Cilindrinis šepe-tys, šlifavimo po-pieriaus lapelis	1 4500 4500	4500
Nerūdijantis plienas	Šlifavimas Šlifavimo diskas/fibrinis diskas		2 6000 6000	6000
Metalas Rupusis šlifavimas Šlifavimo diskas 3 Maks. Maks.
Metalas Atpjovimas Pjovimo diskas 3 Maks. Maks. Maks.
Akmuo Atpjovimas Deimantinis pjovi-mo diskas			3 Maks. Maks. Maks.

Nurodytos sūkių skaičiaus pakopų vertės yra orientacinės.

Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso.

Akumuliatorius

Bosch akumuliatorinius elektrinius jrankius parduoda ir be akumuliatoriaus. Ar j jūsų elektrinio jrankio tiekiamą komplektą jeina akumuliatorius, galite pažiūrėti ant pakuotės.

Akumuliatoriaus ikrovimas

▶ Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių visiškai įkraukite.

Akumuliatoriaus ïdėjimas

Ikrautą akumuliatorių stumkite į akumuliatoriaus laikiklj, kol pajusite, kad užsifiksavo.

Akumuliatoriaus išėmimas

Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos.

Akumuliatoriuje yra 2 fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. į elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.

Akumuliatoriaus jkrovos büklès indikatorius

Žali akumuliatoriaus jkrovos būklės indikatoriai rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis jrankis neveikia.

Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką ārba . āai galima ir tada, kai akumuliatorius yra išimtas.

Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.

Akumuliatoriaus jkrovos būklė taip pat rodoma naudotojo sąsajoje Büsenos indikatoriai.

Akumuliatoriaus tipas GBA 18V...

Šviesos diodas	Talpa
Šviečia nuolat 3 x žali	60-100 %
Šviečia nuolat 2 x žali	30-60 %
Šviečia nuolat 1 x žalias	5-30 %
Mirksi 1 x žalias	0-5 %

Akumuliatoriaus tipas ProCORE18V...

Šviesos diodas	Talpa
Šviečia nuolat 5 x žali	80–100 %
Šviečia nuolat 4 x žali	60–80 %

Šviesos diodas Talpa

Šviečia nuolat 3 x žali 40–60 %
Šviečia nuolat 2 x žali 20–40 %
Šviečia nuolat 1 x žalias 5–20 %
Mirksi 1 x žalias 0–5 %

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jj reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų.

Montavimas

Bluetooth ^® „Low Energy Module“ GCY 42 istatymas

Nuoroda: elektriniams jrankiams GWS 18V-10 PC Bluetooth ^* , Low Energy Module" GCY 42 galima jsigyti kaip papildomą jrangą; o jsigyjant elektrinius jrankius GWS 18V-10 SC, GWS 18V-10 PSC – modulis jeina i tiekiamą komplektą. Informacija apie Bluetooth ^® , Low Energy Module" GCY 42 pateikta jo naudojimo instrukcijoje.

Apsauginių įtaisų montavimas

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jungimo- išjungimo jungiklj.

Nuoroda: jei dirbant sulūžta šlifavimo diskas arba pažeidžiamas apsauginio gaubto arba elektrinio įrankio įtvaras, elektrinį įrankį reikia nedelsiant nusiųsti į klientų aptarnavimo skyrių; adresai pateikti skyriuje „Klientų aptarnavimo skyrius ir konsultavimo tarnyba“.

Šlifavimui skirtas apsauginis gaubtas

Uždėkite apsauginį gaubtą (15) ant elektrinio įrankio laikiklio, kad apsauginio gaubto kodiniai kumšteliai sutaptų su laikikliu. Paspauskite ir laikykite paspaustą atblokavimo svirtelę (1).

Stumkite apsauginj gaubtą (15) ant suklio kakliuko tol, kol apsauginio gaubto kraštelis priglus prie elektrinio jrankio jungės, ir sukite apsauginj gaubtą, kol aiškiai išgirsite, kad jis užsifiksavo.

Apsauginio gaubto (15) padėtį pritaikykite pagal atliekamą darbą. Tuo tikslu paspaus-kite atblokavimo svirtelę (1) aukštyn ir pasukite apsauginį gaubtą (15) į norimą padėtį.

Apsauginį gaubtą (15) visada įstatykite taip, kad abu atblokavimo svirtelės (1) kumšteliai įsistatytų į atitinkamas apsauginio gaubto (15) išpjovas.
Apsauginį gaubtą (15) nustatykite taip, kad būtų užkirstas kelias kibirkštims lėkti dirbančiojo kryptimi.
Apsauginis gaubtas (15) turi suktis tik paspaudus atblokavimo svirtelę (1)! Priešingu atveju elektrinį įrankį naudoti griežtai draudžiama. Jį reikia perduoti klientų aptarnavimo skyriui.

Nuoroda: Ant apsauginio gaubto (15) esantys kodiniai kumšteliai užtikrina, kad bus uždedamas tik elektriniam jrankiui tinkantis apsauginis gaubtas.

Nusiurbimo gaubtas, skirtas šlifuoti

Norėdami, kad su kietlydinio šlifavimo puodeliu (19) šlifuojant dažus, lakus ir plastiką beveik nekiltų dulkės, galite naudoti nusiurbimo gaubtą (14). Nusiurbimo gaubtas (14) néra skirtas metalui apdoroti.

Prie nusiurbimo gaubto (14) galima prijungti specialų Bosch dulkių siurblį. Siurbimo žarną su nusiurbimo adapteriu įstatykite į tam skirtą nusiurbimo gaubto atvamzdį.

Pjovimui skirtas apsauginis gaubtas

Norėdami pjauti, visada naudokite pjovimui skirtą apsauginį gaubtą (16) arba šlifavimui skirtą apsauginį gaubtą (15) kartu su gaubtu pjovimo darbams (17).
▶ Pjaudami akmenj, pasirūpinkite pakankamu dulkių nusiurbimu.

Pjovimui skirtas apsauginis gaubtas (16) montuojamas kaip šlifavimui skirtas apsauginis gaubtas (15).

Gaubtas pjovimo darbams iš metalo

Sumontuokite gaubtą pjovimo darbams (17) iš metalo prie šlifavimui skirto apsauginio gaubto (15) (žr. A pav.): atgal palenkite fiksavimo lankelj (①). Gaubtą (17) jstatykite ant šlifavimui skirto apsauginio gaubto (15) (②). Fiksavimo lankelj tvirtai prispauskite prie apsauginio gaubto (15) (③).

Norėdami išmontuoti (žr. B pav.) paspauskite ant fiksavimo lankelio esantį mygtuką (1) ir nulenkite jj atgal (2). Nuim-kite gaubtą (17) nuo apsauginio gaubto (15) (3).

Gaubtas pjovimo darbams iš plastiko

Gaubtą pjovimo darbams (17) iš plastiko jstatykite ant šlifavimui skirto apsauginio gaubto (15) (žr. C pav.).

Gaubto (17) jsistatymas ant apsauginio gaubto (15) yra girdimas ir matomas.

Norėdami išmontuoti (žr. D pav.), atfiksuokite gaubtą (17) ant apsauginio gaubto (15) (1) kairėje arba dešinėje ir gaubtą nuimkite (2).

Pjovimui skirtas nusiurbimo gaubtas su kreipiamosiomis pavažomis

Pjovimui skirtas nusiurbimo gaubtas su kreipiamosiomis pavažomis (29) montuojamas kaip šlifavimui skirtas apsauginis gaubtas (15).

Rankų apsauga

Norėdami atlikti darbus su guminiu lékštiniu šlifavimo disku (30)arba cilindriniu šepečiu/kūginio šepečiu/deimantine gręžimo karūna, visada primontuokite rankų apsaugą (28).

Rankų apsaugą (28) pritvirtinkite prie papildomos rankenos (11)/(10).

Standartinė papildoma rankena/vibraciją slopinanti papildoma rankena

Papildomą rankeną (11)/(10) priklausomai nuo darbo pobūdžio, prisukite prie reduktoriaus galvutės dešinėje arba kairėje.

▶ Elektrini jrankj naudokite tik su papildoma rankena (11)/(10).
▶ Nebenaudokite elektrinio įrankio, jei pažeista papildoma rankena (11)/(10). Nedarykite jokių papildomos rankenos (11)/(10) pakeitimų.

Vibraciją slopinanti papildoma rankena (10) sumażina vibraciją, todėl darbas tampa malonesnis ir saugesnis.

Šlifavimo įrankių tvirtinimas

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo- išjungimo jungiklj.
▶ Nelieskite šlifavimo ir pjovimo diskų, kol jie neatvėso. Diskai darbo metu labai jkaista.

Nuvalykite šlifavimo suklj (27) ir visas dalis, kurias reikia montuoti.

Norėdami šlifavimo įrankį užveržti ar atlaisvinti, kad užfiksuotumėte šlifavimo suklį, paspauskite suklio fiksuojamajį klavišą (3).

Suklio fiksuojamaji klaviša spauskite tik tada, kai šli-favimo suklys visiškai sustojes. Priešingu atveju galite pažeisti elektrinj jranki.

Šlifavimo/pjovimo diskas

Atkreipkite dėmesį į šlifavimo įrankių matmenis. Kiaurymės skersmuo turi tiksliai tikti tvirtinamajai jungei. Nenaudokite adapterių ir tvirtinamųjų elementų.

Naudojant deimantinį pjovimo diską būtina atkreipti dėmesį i tai, kad ant disko pažymėta sukimosi krypties rodyklė sutaptų elektrinio įrankio sukimosi kryptimi (žr. ant reduktoriaus korpuso pažymėta rodyklę).

Montavimo eilės tvarka nurodyta schemoje.

Norėdami pritvirtinti šlifavimo/atpjovimo diską, be jokių papildomų įrankių naudokite greįtai fiksuojančią prispaudžia-mają veržle (25).

Nuoroda: montuojant standžius šlifavimo ar pjovimo diskus su kartu pateikta tvirtinamaja junge (18) ir greitai fiksuojančia prispaudžiamaja veržle (25) jdėklų naudoti nebūtina.

Norėdami pritvirtinti šlifavimo/pjovimo diską, jstatykite tvirtinamają jungę su „O“ formos žiedu (18) ant šlifavimo suklio (27) ir užsukite greitai fiksuojančią prispaudžiamają veržlę (25).

Greitai fiksuojančią prispaudžiamają veržlę (25) naudokite tik šlifavimo ir pjovimo diskams, kurių skersmuo ne didesnis kaip 150 mm.

▶ Greitai fiksuojančią prispaudžiamają veržlę (25) leidžiama naudoti tik su šlifavimo arba pjovimo diskais.
▶ Naudokite tik nepriekaištingos būklės, neapgadintą greitai fiksuojančią prispaudžiamają veržlę (25).
Prisukdami atkreipkite dėmesį i tai, kad greitai fiksuojančios prispaudžiamosios veržlės (25) pusė su užrašu nebūtų nukreipta i šlifavimo diską.
▶ Šlifavimo ir pjovimo diskui fiksuoti naudokite tik kartu pateiktą greitai fiksuojančią prispaudžiamają veržle (25).

Norėdami užfiksuoti šlifavimo suklj, paspauskite suklio fiksuojamajj klavišą (3). Norėdami užveržti greitai fiksuojančią prispaudžiamają veržlę (25), pakelkite aukstyn greitai fiksuojančios prispaudžiamosios veržlės lankelj ir tvirtai pasukite greitai fiksuojančią prispaudžiamają veržlę pagal laikrodžio rodyklę. Kad užfiksuotumėte greitai fiksuojančią prispaudžiamają veržlę, lankelj nulenkite žemyn. Nepakan-

ka tik užveržti už disko krašto.

naudokite kitokių įrankių.

Tinkamai pritvirtintą, nepażeistą greitai fiksuojančią prispaudžiamają veržłę (25) galite atlaisvinti ranka. Tuo tikslu pakelkite aukštyn greitai fiksuojančios prispaudžiamosios veržlės lankelį ir tvirtai pasukite greitai fiksuojančią prispaudžiamają veržłę prieš laikrodžio rodyklę. Labai tvirtai užveržtą greitai fiksuojančią prispaudžiamają veržłę atlaisvinkite rageliniu raktu ir jokiu būdu ne-

jrankiui jis nenulėktų nuo suklio.

Primontavus tvirtinamają jungę ir šlifavimo-pjovimo diską, laisvo šlifavimo suklio sriegio ilgis ne mažesnis kaip 4 mm.

Patikrinkite, ar tvirtai jstatytas šlifavimo įrankis, kad nustojant veikti elektriniam

Tvirtinamojoje jungėje (18) aplink centravimo briauną yra jdėta plastikinė dalis („O“ formos žiedas). Jei „O“ formos žiedo nėra arba jis pažeistas, prieš naudojant toliau, tvirtinamają junge (18) būtina pakeisti.
▶ Istatę šlifavimo įrankį, prieš įjungdami patikrinkite, ar šlifavimo įrankis tinkamai pritvirtintas ir ar jis gali laisvai suktis. Išitikinkite, kad šlifavimo įrankis nekliūva už apsauginio gaubto ar kitų dalių.

Leidžiamieji šlifavimo įrankiai

Galite naudoti visus šioje instrukcijoje pateiktus šlifavimo jrankius.
Naudojamų šlifavimo įrankių leistinas sūkių skaičius [min⁻¹] ir apskritiminis greitis [m/s] turi būti ne mažesni už žemiau esančioje lentelėje pateiktas vertes.
Todėl visada atkreipkite dėmesį šlifavimo įrankio etiketėje nurodytus leidžiamuosius sūkių skaičių ir apskritiminį greitį.

Reduktoriaus galvutės pasukimas (žr. G pav.)

(GWS 18V-10 / GWS 18V-10 PC)

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo- išjungimo jungiklj.

Reduktoriaus galvutę galite pasukti 90° żingsniu. Taip jjungimo-išjungimo jungiklą priklausomai nuo atliekamo darbo gali-ma nustatyti j patogią valdyti padėtį, pvz., pritaikyti kairiarankiams.

Visiškai išsukite 4 varžtus (1). Atsargiai pasukite reduktoriaus galvutę j norimą padėtį, neištraukdami jos iš korpuso (2). Vėl tvirtai priveržkite 4 varžtus (3).

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Pasirūpinkite geru darbo vietos vėdinimu.
• Rekomenduojama dévèti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Naudojimas

▶ Neveikite elektrinio įrankio tokia apkrova, kad jis sustotu.
Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo- išjungimo jungiklj.
Bükite atsargüs pjaudami atramines sienas, žr. skyrių „Statikos nuorodos“.
▶ [tvirtinkite ruošin], jei jis tvirtai neguli veikiamas tik savojo svorio.
▶ Jei įrankis buvo veikiamas didele apkrova, kad jis atvėstų, kelias minutes leiskite jam veikti tuščiaja eiga.
▶ Nenaudokite elektrinio prietaiso su pjovimo staliuku.
▶ Nelieskite šlifavimo ir pjovimo diskų, kol jie neatvėso. Diskai darbo metu labai jkaista.
Elektrinis įrankis su įstatytu Bluetooth® Low Energy Module GCY 42 yra su radijo sąsaja. Būtina laikytis vietinių eksploatavimo apribojimų, pvz., lėktuvuose ar ligoninėse.
- Srityse, kuriose Bluetooth® radijo ryšio technologija naudoti draudžiama, Bluetooth® „Low Energy Module“ GCY 42 ir tabletės formos elementą reikia išimti.

Jei elektriniame jrankyje susidaro elektrostatinė jkrova, įmontuota elektronika elektrinį jrankį išjungia. Norėdami tęsti darbą, iš naujo paspauskite jjungimo-išjungimo jungiklj (6).

Darbo patarimai

Rupusis šlifavimas

▶ Atlikdami rupiojo šlifavimo darbus su standžiomis šlifavimo priemonėmis, visada naudokite šlifavimui skirtą apsauginį gaubtą (15).
▶ Niekada nenaudokite pjovimo diskų šlifavimo darbams.
▶ Atliekant rupiojo šlifavimo darbus, pjovimui skirtas apsauginis gaubtas (16) arba šlifavimui skirtas apsauginis gaubtas (15) su primontuotu gaubtu pjovimo darbams (17) gali atsitrenkti i ruošinį, dėl ko galite prarasti kontrolę.

Geriausių rupiojo šlifavimo rezultatų pasieksite tada, kai šlifavimo diską laikysite nuo 30° iki 40° kampu. Elektrinį įrankį vedžiokite šiek tiek spausdami. Tada ruošinys labai nejkais, nepakis jo spalva ir nebus rievių.

▶ Naudojant standžius diskus, kurie yra skirti tiek pjauti, tiek šlifuoti, reikia naudoti pjovimui skirtą apsauginj gaubtą (16) arba šlifavimui skirtą apsauginj gaubtą (15) su primontuotu gaubtu pjovimo darbams (17).

Paviršių šlifavimas žiedlapiniu šlifavimo disku

Norėdami šlifuoti žiedlapiniu šlifavimo disku, visada naudokite šlifavimui skirtą apsauginį gaubtą (15).

Su žiedlapiniu šlifavimo disku (papildoma jranga) galite apdirbti net ir išgaubtas plokštumas ar profilius. Žiedlapinio šlifavimo disko, lyginant su jprastiniais šlifavimo diskais, naudojimo laikas yra ilgesnis, jis kelia mažiau triukšmo ir mažiau jkaitina šlifuojamajj paviršių.

Paviršiaus šlifavimas šlifavimo disku

▶ Norėdami atlikti darbus su guminiu lėkštiniu šlifavimo disku (30), visada primontuokite rankų apsaugą (28).

Šlifavimo disku galima šlifuoti be apsauginio gaubto.

Montavimo eilės tvarka nurodyta schemoje.

Norédami apdirbti metaliniais šepečiais, visada naudokite šlifavimui skirtą apsauginį gaubtą (15). Šlifuoti cilindriniais šepečiais/kūginiais šepečiais galima be apsauginio gaubto.
▶ Norédami atlikti darbus su cilindriniu šepečiu arba kū-giniu šepečiu, visada primontuokite rankų apsaugą (28).
▶ Jei diskinių šepečių matmenys viršija leidžiamuosius matmenis, diskinių šepečių vielos gali įstrigti apsauginiame gaubte ir lūžti.

Montavimo eilės tvarka nurodyta schemoje.

Cilindrinj šepetj/kūginj šepetj/diskinj šepetj su M10/M14 sriegiu reikia užsukti ant šlifavimo suklio tiek, kad jis gerai priglustų prie suklio sriegio gale esančios šlifavimo suklio jungės. Užveržkite cilindrinj šepetj/kūginj šepetj/diskinj šepetj veržliniu raktu.

Norédami pritvirtinti 16 mm (M10) arba 22,22 mm (M14) skersmens diskinj šepetį, įstatykite tvirtinamają jungę su „O“

formos žiedu (18) ant šlifavimo suklio (27), užsukite apvaliąją veržlę (32) ir užveržkite ją rageliniu raktu.

Metalo atpjovimas

Pjaudami metalą standżiais pjovimo diskais arba deimantiniais pjovimo diskais visada naudokite pjovimui skirtą apsauginį gaubtą (16) arba šlifavimui skirtą apsauginį gaubtą (15) su primontuotu gaubtu pjovimo darbams (17).
▶ Jei pjovimo darbams su standžiais pjovimo diskais naudojamas šlifavimui skirtas apsauginis gaubtas (15). padidėja kibirkščiavimo, dalelių bei disko atplaišų išsviedimo ir disko trūkio rizika.

Pjaudami stumkite elektrini įrankį pagal apdorojamą paviršių pritaikyta pastūma. Pjovimo disko nespauskite, neperkreip-kite ir nešvytuokite.

Iš inercijos besisukančių pjovimo diskų nestabdykite spausdami į šoną.

Elektrinj jrankj visada reikia stumti priešinga disko sukimuisi kryptimi. Priešingu atveju iškyla pavojus, kad jrankis nekontroliuojamai iššoks iš pjūvio vietos. Norėdami pjauti profilius ar keturbriaunius vamzdžius, geriausiai pasirinkite mažiausią skersmenj.

Akmens pjaustymas

Pjaudami akmenį standžiais pjovimo diskais arba deimantiniais pjovimo diskais, skirtais uolienoms/betonui, visada naudokite pjovimui skirtą nusiurbimo gaubtą su kreipiamosiomis pavažomis (29) arba pjovimui skirtą apsauginį gaubtą (16) arba šlifavimui skirtą apsauginį gaubtą (15) su primontuotu gaubtu pjovimo darbams (17).
▶ Pjaudami akmenj, pasirūpinkite pakankamu dulkių nusiurbimu.
Dirbkite su apsaugine kauke.
Elektrinį įrankį leidžiama naudoti tik sausajam pjovimui ir šlifavimui.
▶ Naudojant pjovimui skirtą apsauginį gaubtą (16), šlifavimui skirtą apsauginį gaubtą (15) arba šlifavimui skirtą apsauginį gaubtą (15) su primontuotu gaubtu pjovimo darbams (17) atliekant pjovimo ir šlifavimo darbus betone ir mūro sienoje, padidėja dulkėtumas bei rizika prarasti elektrinio įrankio kontrolę, dėl ko gali įvykti atatranka.

Akmeniui pjauti geriausia naudoti deimantinj pjovimo diską. Naudojant pjovimui skirtą nusiurbimo gaubtą su kreipiamosiomis pavažomis (29), siurblys turi būti aprobuotas akmens dulkėms siurbti. Bosch siūlo specialius pritaikytus dulkių siurblius.

Elektrinj jrankj jjunkite ir kreipiamuju pavažu priekine dalimi pridėkite prie ruošinio. Stumkite elektrinj jrankj pagal apdorojamą paviršių pritaikyta pastūma.

Pjaunant ypač kietus ruošinius, pvz., betoną, kurio sudėtyje yra didelis kiekis žvyro, deimantinis pjovimo dis-

kas gali perkaisti ir sugesti. Kad diskas perkaitęs, galima spresti iš kibirkščių srauto, atsiradusio aplink besisukantį diską.

Tokiu atveju, pjovimą nutraukite ir, kad deimantinis pjovimo diskas atvėstų, leiskite jam šiek tiek suktis tuščiaja eiga didžiausiu sūkių skaičiumi.

Pastebimai sumažėjės darbo našumas ir kibirkščių vainikas rodo, kad deimantinis pjovimo diskas atšipo. Jį galite išgaląsti atlikdami trumpus pjūvius abrazyvinėje medžiagoje, pvz., kalkakmenyje.

Kitokiu medžiagų pjovimas

Pjaudami tokias medžiagas kaip plastikas, kompozicinės medžiagos ir kt., standžiais pjovimo diskais arba „Carbide Multi Wheel“ pjovimo diskais visada naudokite pjovimui skirtą apsauginį gaubtą (16) arba šlifavimui skirtą apsauginį gaubtą (15) su primontuotu gaubtu pjovimo darbams (17). Naudodami nusiurbimo gaubtą su kreipiamosiomis pavažomis (29) pasieksite geresnį dulkių nusiurbimą.

Darbas su deimantinėmis gręžimo karūnomis

▶ Naudokite tik sausas deimantines grężimo karūnas.
▶ Norėdami atlikti darbus su deimantinėmis gręžimo karūnomis, visada primontuokite rankų apsaugą (28).

Deimantinio gržimo karūnos nepridėkite prie ruošinio lygiagrečiai. Panardinkite j ruošinį jstrižai ir sukamaisiais judesiais. Taip užtikrinsite optimalų deimantinės gržimo karūnos vėsinimą ir ilgesnį eksploatavimo laiką.

Statikos nuorodos

Atliekant išpjovas laikančiosiose sienose, būtina laikytis šalyje galiojančių reikalavimų. Šių direktyvų būtina laikytis. Prieš pradedami dirbti pasikonsultuokite su statybos inžinieriumi, architektu ar atsakingu statybos vadovu.

Paruošimas naudoti

ljungimas ir išjungimas

(GWS 18V-10 / GWS 18V-10 SC)

Norédami elektrini jrankj jjungti, jjungimo-išjungimo jungiklj (6) pastumkite j priekj.

Norėdami užfiksuoti jjungimo-išjungimo jungiklj (6), spauskite jjungimo-išjungimo jungiklio (6) priekinę dalį žemyn, kol jis užsifiksuos.

Norėdami elektrinį jrankį išjungti, atleiskite jjungimo-išjungimo jungiklj (6), o jei jis užfiksuotas, paspauskite jjungimo-išjungimo jungiklio (6) užpakalinę dalį žemyn ir tada jj atleiskite.

490 | Lietuvių k.

Prieš naudodami, patikrinkite šlifavimo jrankius. Šlifavimo įrankis turi būti nepriekaištingai pritvirtintas ir tu- ri laisvai suktis. Atlikite bandomajį paleidimą be ap- krovos, trunkantį ne mažiau kaip 1 minutę. Nenaudo- kite pažeistų, nelygių ar vibruojančių šlifavimo įra- nkių. Pažeisti šlifavimo įrankiai gali sulūžti ir sužaloti.

ljungimas ir išjungimas (GWS 18V-10 PC / GWS 18V-10 PSC)

Norédami elektrinj jrankj ijungti, stumkite pirmyn atblokavimo svirtelę (13) ir tada aukštyn paspauskite jjungimo-išjungimo jungiklj (12).

Norédami elektrinj įrankį išjungti, atleiskite jjungimo-išjungimo jungiklj (12).

Prieš naudodami, patikrinkite šlifavimo jrankius. Šlifavimo įrankis turi būti nepriekaištingai pritvirtintas ir turi laisvai suktis. Atlikite bandomajį paleidimą be apkrovos, trunkantį ne mažiau kaip 1 minutę. Nenaudo-kite pažeistų, nelygių ar vibruojančių šlifavimo įrankių. Pažeisti šlifavimo įrankiai gali sulūžti ir sužaloti.

Büsenos indikatoriai

(GWS 18V-10 SC / GWS 18V-10 PSC)

Akumuliatoriaus ikrovos Reikšmė/priežastis Sprendimas būklės indikatorius (naudo- tojo sąsaja) (38)

žalia Akumuliatorius jkrautas –

Geltona Akumuliatorius beveik išsikroves Akumuliatorių greitai pakeiskite arba įkraukite

raudona Akumuliatorius išsikroves Akumuliatorių pakeiskite arba jkraukite

Apsaugos nuo perkrovos in- Reikšme/priežastis Sprendimas dikatorius (42)

Geltona Pasiekta kritinė temperatūra (variklis, elekt- ronika, akumuliatorius) Elektriniam jrankiui leiskite veikti tuščiaja eiga ir palaukite, kol atvės

raudona Elektrinis įrankis perkaito ir išsijungė Palaukite, kol elektrinis įrankis atvės

Elektrinio įrankio büsenos Reikšmė/priežastis Sprendimas indikatorius (41)

žalia Büsena OK -

Geltona Pasiekta kritinė temperatūra arba beveik tuš- ĉias akumuliatorius Elektriniam jrankiui leiskite veikti tuščiaja eiga ir palaukite, kol atvės, arba greitai pakeiskite ar jkraukite akumuliatorių

šviečia raudonai Perkaito elektrinis įrankis arba išsikrovė akumuliatorius Palaukite, kol elektrinis įrankis atvės, arba pa-keiskite ar jkraukite akumuliatorių

mirksi raudonai Suveikė apsauga nuo atatrankos užstrigus įrankiui, apsauga nuo pakartotinio paleidimo arba išjungimo įtaisas, suveikiantis sutrenkus įrankį Elektrinį įrankį išjunkite ir vėl įjunkite

Mirksi mėlynai Elektrinis įrankis yra sujungtas su mobiliuoju galiniu prietaisu arba buvo perkeliami nustatymai

„Connectivity“ funkcijos

(GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)

Naudojant su Bluetooth® „Low Energy Module“ GCY 42, galimos šios elektrinio jrankio jungiamumo funkcijos:

- Registracija ir pritaikymas

- Büsenos patikra, jspéjamujų pranešimų pateikimas

- Bendroji informacija ir nustatymai

- Administravimas

Informacija apie Bluetooth® „Low Energy Module“ GCY 42 pateikta jo naudojimo instrukcijoje.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo- išjungimo jungiklj.
Kad galėtumėte geral ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.

Papildomą jranga tinkamai sandėliuokite ir rūpeestingai prižiūrėkite.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siyskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atliekų ir šios direktyvos perkėlimo j nacionalinę teisę aktus nebetinkami naudoti elektriniai įrankiai ir pagal 2006/66EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės jrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

Akumuliatoriali ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 491).

한국어

안전 수칙

전동공구 일반 안전 수칙

경고
