Tuotetyyppi	Langaton kulmahiomakone
Merkki	Bosch
Malli	GWS 18V-10 SC Professional
Nimellisjännite	18 V
Kuormanopeus	9000 kierr./min (säädettävä 4500–9000 kierr./min)
Levyn maksimihalkaisija	100 / 115 / 125 mm versiosta riippuen
Karan kierre	M10 (100 mm versio) tai M14 (115/125 mm versiot)
Paino	2,2–3,5 kg varustuksesta riippuen
Yhteensopivat akut	GBA 18V... / ProCORE18V... (litiumioni)
Suositellut laturit	GAL 18... / GAX 18... / GAL 36...
Turvatoiminnot	Takaiskunpysäytys (KickBack Control), uudelleenkäynnistyksen estosuoja, välitön pysäytysjarru, putoamissuoja
Yhteydet	Bluetooth® 4.2 Low Energy (GCY 42 -moduuli)
Ohjausnäyttö	Kyllä, näyttää lataustilan, nopeuden ja ylikuormituksen
Tärinänvaimennuskahva	Kyllä (Vibration Control)
LED-valaistus	Kyllä
Käyttökohteet	Hionta, katkaisu, hionta, harjaus, kuivaporaus
Käyttölämpötila	–20 – +50 °C
Melutaso (paine/teho)	82 / 90 dB(A), epävarmuus K=3 dB
Tärinä (hionta/hionta)	6,0 / 3,5 m/s², epävarmuus 1,5 m/s²
Huolto ja puhdistus	Puhdista tuuletusraot säännöllisesti; pidä kahvat puhtaina ja kuivina
Varaosat ja korjattavuus	Boschin huoltopalvelu; varaosat saatavilla osoitteesta www.bosch-pt.com

Usein kysytyt kysymykset - GWS 18V-10 SC Professional BOSCH

Kuinka säätää pyörimisnopeutta GWS 18V-10 SC:ssä?

Käytä ohjausnäytön nopeuden esivalintapainiketta (40). Voit valita useista käyttökohteeseen sopivista nopeuksista (esim. 4500 kierr./min harjaukseen, 6000 kierr./min ruostumattomalle teräkselle, maksimi rouhintahiontaan).

Mitkä akut ovat yhteensopivia tämän hiomakoneen kanssa?

Boschin GBA 18V... ja ProCORE18V... -akut ovat suositeltuja. Käytä vain nimellisjännitteeseen 18 V sopivia litiumioniakkuja.

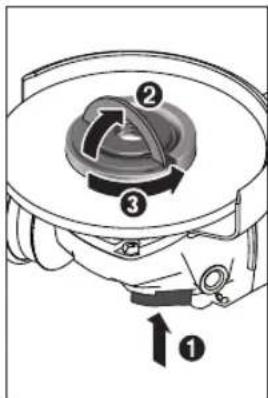

Kuinka vaihtaa hiomalaikka?

Poista ensin akku. Paina karan lukituspainiketta (3) karan lukitsemiseksi. Kierrä pikalukitusmutteri (25) auki pidikkeen avulla. Vaihda laikka ja kiristä mutteri takaisin taittamalla pidike lukitusta varten.

Miten välitön pysäytysjarru toimii?

Elektroninen pysäytysjarru pysäyttää tarvikkeen nopeasti muutamassa sekunnissa työkalun sammuttamisen jälkeen. Tämä vähentää jälkikäyntiaikaa ja mahdollistaa työkalun aikaisemman turvallisen asettamisen.

Mitä tehdä, jos työkalu ylikuumenee?

Ohjausnäyttö näyttää keltaisen tai punaisen ylikuormitusilmaisimen. Anna työkalun jäähtyä käyttämällä sitä tyhjäkäynnillä. Jos työkalu pysähtyy, odota sen jäähtymistä kokonaan ennen uudelleenkäynnistystä.

Kuinka asentaa suojakupu hiontaa varten?

Aseta suojakupu (15) kiinnitykseen painamalla lukituksen avausvipua (1). Käännä sitä, kunnes se lukittuu paikalleen. Suuntaa se niin, että kipinät eivät lennä käyttäjää kohti.

Kuinka käyttää Bluetooth®-toimintoa tässä työkalussa?

Työkalu on yhteensopiva Bluetooth® Low Energy GCY 42 -moduulin kanssa. Se mahdollistaa työkalun yhdistämisen älypuhelimeen asetusten säätämistä, personointia ja tilatietojen vastaanottamista varten. Poista moduuli kielletyillä alueilla (lentokoneet, sairaalat).

Kuinka puhdistaa GWS 18V-10 SC -hiomakone?

Puhdista tuuletusraot säännöllisesti pehmeällä, kuivalla harjalla. Pidä kahvapinnat puhtaina ja vapaina öljystä ja rasvasta. Älä käytä vettä.

Mitkä lisävarusteet ovat yhteensopivia?

Käytä sopivan halkaisijan omaavia hiomalaikkoja, katkaisulaikkoja, metalliharjoja, hiomalaikkoja ja timanttireikäsahoja (maksimissaan 125 mm tälle mallille). Noudata nopeus- ja kierrevaatimuksia (M14 tai M10).

Kuinka kuljettaa työkalua turvallisesti?

Poista akku ennen kuljetusta. Poista lisävarusteet vaurioiden välttämiseksi. Säilytä työkalu kuivassa ja pakkaselta suojatussa paikassa. Akkujen kuljetuksessa noudata vaarallisten aineiden määräyksiä.

KÄYTTÖOHJE GWS 18V-10 SC Professional BOSCH

Yleiset sähkötyökalujen turvaohjeet

VAROITUS

Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh-

jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai-suutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin.
  Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
• Pidä lapset ja sivulliset loitolla sähkötyökalua käytäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.

Sähköturvallisuus

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.
- Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja

liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh-dot kasvattavat sähköiskun vaaraa.

Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
- Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

▶ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.
Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.
Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
- Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.
- Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

• Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.
• Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa.
  Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää-

töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen.

Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-mattomat henkilöt.
Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolletuista sähkötyökaluista.
Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hallita.
Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.
Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

Akkukäyttöisten työkalujen käyttö ja huolto

Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon.
Pidä irrotettu akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
Älä käytä akkua tai työkalua, joka on vioittunut tai jo- hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii- hin on tehty muutoksia, ne voivat toimia ennalta arvaa- mattomasti ja aiheuttaa tulipalon, räjähdyksen tai louk- kaantumisvaaran.
- Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130 °C kuumuudelle altistaminen saattaa aiheuttaa räjähdyksen.

172|Suomi

Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al-kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.

- Älä missään tapauksessa yritä itse korjata vaurioitu-neita akkuja. Akkuja saa korjata vain valmistaja tai val-tuutettu huoltopiste.

Kulmahiomakoneen turvallisuusohjeet

Laikkahionta-, pyöröhionta-, teräsharjaus- ja katkaisutöiden yleiset turvallisuusohjeet:

Tämä sähkötyökalu on tarkoitettu laikkahionta-, pyöröhionta- ja teräsharjaustöihin sekä reikien ja palojen leikkaamiseen. Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvaukset ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Tätä sähkötyökalua ei saa käyttää kiillotustöihin. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa onnettomuus- ja loukkaantumisvaaran.

- Älä tee sähkötyökalun toimintaan sellaisia muutoksia, joita työkalun valmistaja ei ole nimenomaisesti hyväksynyt. Luvattomat muutokset voivat johtaa hallinnan menettämiseen ja aiheuttaa vakavia henkilövahinkoja.

Käytä vain työkalun valmistajan suunnittelemia ja suosittelemia käyttötarvikkeita. Vaikka käyttötarvikkeen pystyisi kiinnittämään sähkötyökaluun, tämä ei välttämättä takaa käyttöturvallisuutta.

Käyttötarvikkeen nimelliskierrosnopeuden täytyy olla vähintään yhtä suuri kuin sähkötyökaluun merkitty maksimikierrosnopeus. Nimelliskierroslukua nopeammin pyörivät käyttötarvikkeet voivat murtua ja sinkoutua ympäriinsä.

Käyttötarvikkeen ulkohalkaisijan ja vahvuuden täytyy olla kyseiselle sähkötyökalulle säädetyissä rajoissa. Väärän kokoisia käyttötarvikkeita ei pystytä suojaamaan ja hallitsemaan kunnolla.

Asennettavien käyttötarvikkeiden kiinnitysmittojen pitää vastata sähkötyökalussa olevan kiinnityskohdan mittoja. Sähkötyökalun kiinnityskohtaan sopimattomat käyttötarvikkeet pyörivät epätasaisesti, tärisevät voimakkaasti ja voivat aiheuttaa työkalun hallinnan menettämi- sen.

- Älä käytä vaurioitunutta käyttötarviketta. Tarkista ennen jokaista käyttökertaa, ettei käyttötarvikkeessa ole vaurioita (esimerkiksi hiomalaikan säröt ja halkeamat, hiomalautasen halkeamat tai liiallinen kuluneisuus, teräsharjan irronneet tai katkenneet langat). Jos sähkötyökalu tai käyttötarvike on pudonnut lattialle, tarkista ne vaurioiden varalta tai asenna ehjä

käyttötarvike. Käyttötarvikkeen tarkistamisen ja asentamisen jälkeen poistu kaikkien paikalla olijoiden kanssa käyttötarvikkeen pyörintätason alueelta ja käytä sähkötyökalua suurimmalla tyhjäkäyntinopeudella minuutin ajan. Vaurioituneet käyttötarvikkeet rikkoutuvat tavallisesti tämän testausjakson aikana.

Käytä henkilönsuojaimia. Käytä käyttökohteen mukaan kasvojensuojainta, silmiensuojainta tai suojalaseja. Käytä tarvittaessa hengityssuojainta, kuulosuojaimia, työkäsineitä sekä hiomapölyltä ja työkappalesiruilta suojaavaa essua. Silmiensuojaimen pitää suojata silmiä eri töissä syntyviltä kipinöiltä ja epäpuhtauksilta. Hengityssuojaimen tai hengitysnaamarin pitää suodattaa kyseisessä työssä syntyvät hiukkaset. Pitkäaikainen altistuminen voimakkaalle melulle voi aiheuttaa kuuroutumisen.
Pidä sivulliset turvallisella etäisyydellä työpisteestä. Kaikkien työpisteeseen tulevien täytyy käyttää henkilönsuojaimia. Työkappaleesta tai rikkoutuneesta käyttö-tarvikkeesta irronneet sirut voivat sinkoutua ympäriinsä ja aiheuttaa tapaturmia työpisteen välittömässä läheisyy-dessä.
Pidä sähkötyökalusta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja. Jos terä koskettaa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamattomat metalliosat virrallisiksi ja aiheuttaa sähköiskun laitteen käyttäjälle.
- Älä missään tapauksessa aseta sähkötyökalua säilytysalustalle ennen kuin käyttötarvike on pysähtynyt. Pyörivä käyttötarvike voi leikkautua pintaan ja aiheuttaa sähkötyökalun hallinnan menettämisen.
- Älä pidä moottoria käynnissä, kun kannat sähkötyöka-lua. Tahattoman kosketuksen yhteydessä pyörivä käyttö-tarvike voi takertua vaatteisiin ja vetää käyttötarvikkeen kehoasi vasten.
Puhdista sähkötyökalun tuuletusreiät säännöllisin väliajoin. Moottorin tuuletin imee pölyä rungon sisään, missä lialliset pölykertymät metallipinnoilla voivat aiheuttaa sähköiskun.
- Älä käytä sähkötyökalua palonarkojen materiaalien läheisyydessä. Kipinät voivat sytyttää tämän tyyppiset materiaalit.
Älä käytä käyttötarvikkeita, jotka vaativat nestemäisiä jäähdytysaineita. Veden tai muiden nestemäisten jäähdytysnesteiden käyttö voi aiheuttaa hengenvaarallisen sähköiskun.

Takaisku ja sitä koskevat varoitukset:

Takapotku on äkillinen reaktio, joka aiheutuu, jos pyörivä laikka, hiomalautanen, teräsharja tai muu käyttötarvike ju- mittuu tai takertuu kiinni. Jumittuminen tai kiinni takertumi- nen aiheuttaa pyörivän käyttötarvikkeen äkillisen pysähtymi- sen, jolloin sähkötyökalu tempautuu kiinnityspisteessä hallit- semattomasti käyttötarvikkeen pyörintäsuuntaa vastaan. Jos esimerkiksi hiomalaikka jumittuu työkappaleeseen, lai- kan reuna voi pureutua materiaaliin ja aiheuttaa takapotkun tai laikan kimmahtamisen irti työkappaleesta. Laikka voi kim-

mahtaa käyttäjän suuntaan tai hänestä poispäin riippuen laikan liikesuunnasta jumittumiskohdassa. Hiomalaikat voivat myös murtua tällaisissa tilanteissa.

Takapotku on seuraus sähkötyökalun väärinkäytöstä ja/tai virheellisistä käyttötavoista tai -olosuhteista ja se voidaan välttää noudattamalla alla mainittuja varotoimenpiteitä.

Pidä sähkötyökalusta kunnolla kiinni kummallakin kä- dellä ja työskentele sellaisessa asennossa, jossa pys- tyt hallitsemaan takaiskuvoimia. Käytä aina lisäkah- vaa (mikäli kuuluu varustukseen) takaiskun tai käyn- nistyshetken vääntöreaktion tehokkaaseen hallin- taan. Noudattamalla asianmukaisia varotoimia laitteen käyttäjä pystyy hallitsemaan vääntöreaktioita tai takaisku- voimia.
- Älä missään tapauksessa pidä kättä pyörivän käyttö-tarvikkeen lähellä. Käyttötarvike voi sinkoutua takapot-kutilanteessa kättäsi vasten.
- Älä pidä kehoasi vaarallisella alueella, johon sähkötyökalu tempautuu takapotkutilanteessa. Takapotku tempaa työkalun laikan liikesuuntaa vastaan jumittumiskohdassa.
▶ Ole erityisen varovainen tehdessäsi töitä nurkkien, terävien reunojen yms. kohdalla. Vältä käyttötarvikkeen iskeviä liikkeitä ja jumittumista. Pyörivä käyttötarvike jumittuu herkästi nurkkien, terävien reunojen tai iskevien liikkeiden takia, mikä voi aiheuttaa työkalun hallinnan menettämisen tai takaiskun.
- Älä asenna ketjulaikkaa, timanttisegmenttilaikkaa, jonka kehän rakoleveys on yli 10 mm, eikä hammastettua sahanterää. Sellaiset terät aiheuttavat herkästi takaiskun ja hallinnan menettämisen.

Laikkahioma- ja katkaisutöiden erityiset turvallisuusohjeet:

▶ Käytä vain sähkötyökalullesi tarkoitettuja laikkatyyppejä ja valitsemallesi laikalle tarkoitettua suojusta. Kyseiselle sähkötyökalulle soveltumattomia laikkoja ei ole mahdollista suojata kunnolla ja siksi ne ovat vaarallisia.
Keskisyvennyksellä varustettujen laikkojen hiomapinnan täytyy olla suojuksen reunan tsoa sisempänä. Epäasianmukaisesti asennettu laikka, joka ulottuu suojuksen reunan tason ulkopuolelle, ei ole riittävän hyvin suojattu.
Suojus täytyy asentaa sähkötyökaluun pitävästi ja parhaiten suojaavaan asentoon, niin että mahdollisimman pieni osuus laikan suojaamattomasta osasta osoittaa laitteen käyttäjään päin. Suojus suojaa käyttäjää laikasta murtuvilta siruilta, tahattomalta laikan kosketukselta ja kipinöiltä, jotka voivat sytyttää vaatteet palamaan.
Laikkoja saa käyttää vain suosituksen mukaisiin käytökohteisiin. Esimerkki: älä hio katkaisulaikan kylkipinnalla. Katkaisulaikat on tarkoitettu katkaisuhiontaan. Ne voivat murtua, jos niitä kuormitetaan sivusuuntaisesti.
Käytä vain ehjiä laikkalaippoja, joiden koko ja muoto sopivat valitsemallesi laikalle. Asianmukaiset laikkalai-pat tukevat laikkaa ja vähentävät näin laikan murtumis-

vaaraa. Katkaisulaikkojen laipat voivat olla erilaisia kuin hiomalaikkojen laipat.

Älä käytä pienemmäksi kuluneita laikkoja, joita on käytetty isoissa sähkötyökaluissa. Isolle sähkötyöka-lulle tarkoitettu laikka ei sovellu pienempien työkalujen suuremmalle pyörimisnopeudelle ja siksi se voi rikkoutua.
Jos käytät kaksitoimisia laikkoja, asenna aina kyseiseen tehtävään tarkoitettu suojus. Jos laitteeseen ei asenneta oikean typpistä suojusta, ennestään olevan suojuksen suojaustaso voi olla liian matala, mikä voi johtaa vakavaan loukkaantumiseen.

Katkaisutöiden erityiset lisäturvallisuusohjeet:

• Älä jumita katkaisulaikkaa tai paina työkalua liian suurella voimalla työkappaletta vasten. Älä yritä leikata liian syvään. Laikan liiallinen painaminen lisää kuormitusta ja laikan vääntymis- tai jumittumisvaaraa leikkausu-rassa ja voi aiheuttaa takapotkun tai laikan murtumisen.
• Älä asetu samaan linjaan pyörivään laikkaan nähden sen edessä tai takana. Jos laikan liikesuunta on käyttökohteessa poispäin kehosta, mahdollinen takapotku voi tempaista pyörivän laikan ja sähkötyökalun suoraan käyttäjää kohti.
  Jos laikka jumittuu tai keskeytät muusta syystä leikkaamisen, sammuta moottori ja pidä sähkötyökalua paikallaan, kunnes laikka on täysin pysähtynyt. Älä missään tapauksessa yritä poistaa katkaisulaikkaa leikkausurasta laikan pyöriessä, koska tämä voi aiheuttaa takaiskun. Selvitä ja poista laikan jumittumisen aiheuttanut syy.
  Älä käynnistä katkaisutoimintoa uudelleen työkappaleessa. Anna laikan kiihtyä huippunopeuteen ja työnnä laikka varovasti takaisin leikkausuraan. Laikka saattaa jumittua, ponnahtaa leikkausurasta ulos tai aiheuttaa takapotkun, jos sähkötyökalu käynnistetään uudelleen työkappaleessa.
  ▶ Tue paneelit ja muut suuret työkappaleet laikan jumittumis- ja takapotkuvaaran minimoimiseksi. Suuret työkappaleet taipuvat herkästi oman painonsa vaikutuksesta. Tuet täytyy sijoittaa työkappaleen alle lähelle leikkausuraa ja työkappaleen reunoja laikan molemmille-puolille.
  ▶ Ole erityisen varovainen, kun teet upotusleikkauksia tiiliseiniin tai muihin umpinaisiin käyttökohteisiin. Materiaaliin uppoava laikka saattaa leikata kaasu- tai vesiputkia, sähköjohtoja tai muita osia, jotka voivat aiheuttaa takapotkun.
• Älä yritä leikata kaarimaisesti. Laikan liiallinen painaminen lisää kuormitusta ja laikan vääntymis- tai jumittumisvaaraa leikkausurassa. Vakava loukkaantumisvaara mahdollisen takaiskun tai laikan murtumisen takia.

Pyöröhiomatöiden erityiset turvallisuusohjeet:

Käytä sopivan kokoista hiomapaperia. Noudata valmistajan suosituksia hiomapaperin valinnassa. Hiomalautasta suuremmat hiomapaperit repeytyvät herkästi ja voivat aiheuttaa jumittumisen, laikan nopean kulumisen tai takaiskun.

174|Suomi

Teräsharjaustöiden erityiset turvallisuusohjeet:

Muista että harjasta voi irrota yksittäisiä lankoja myös tavallisen käytön aikana. Älä ylikuormita lankoja painamalla harjaa liian voimakkaasti Irronneet langat saattavat helposti lävistää ihon ja/tai ohuen kankaan.
▶ Jos teräsharjauksessa pitää käyttää suojusta, estä teräslankalaikan tai harjan kosketus suojukseen. Teräs- lankalaikan tai harjan halkaisija voi kasvaa käyttökuormi- tuksen ja keskipakovoimien vaikutuksesta.

Lisäturvallisuusohjeet

Käytä suojalaseja.

Laikkasuojusta ei saa käyttää katkaisutöissä. Sopivan päällisuojuksen kanssa laikkasuojusta voi käyttää myös katkaisutyössä.

Pidä sähkötyökalusta kunnolla kiinni molemmilla käsillä ja seiso tukevassa asennossa. Sähkötyökalun ohjaus sujuu luotettavimmin kahdella kädellä.

▶ Huomioi hiomakaran suurin sallittu kierrepituus, kun käytät sisäkierteellä varustettuja käyttötarvikkeita, kuten teräsharjoja ja timanttiporakruunuja. Karan pää ei saa koskettaa käyttötarvikkeen pohjaa.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen ja-keluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellisia vahinkoja.
- Älä koske hioma- tai katkaisulaikkoihin, ennen kuin ne ovat jäähtyneet. Laikat kuumentuvat voimakkaasti käytön aikana.
Vapauta käynnistyskytkin ja kytke se off-asentoon, jos virransyöttö keskeytyy esimerkiksi akun irrottami- sen takia. Tämä estää tahattoman uudelleenkäynnistyk- sen.
▶ Varmista työkappaleen kiinnitys. Kädellä pidettynä työkappale ei pysy luotettavasti paikallaan. Siksi se kannat-taa kiinnittää ruuvipenkin tai puristimien avulla.
Säilytä käyttötarvikkeita kuivassa ja tasalämpöisessä sisätilassa. Älä altista niitä pakkaselle.
- Irrota käyttötarvikkeet ennen sähkötyökalun kuljettamista. Tämä estää vaurioita.
Keinohartsisidosteisiin katkaisu- ja hiomalaikkoihin on merkitty vanhentumispäivä, minkä jälkeen niitä ei saa enää käyttää.
Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saattaa syttyä palamaan tai räjähtää. Järjestä tehokas ilmanvaihto ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä.
▶ Älä avaa akkua. Oikosulkuvaara.

▶ Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak-kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen.
Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituk- sen.

Suojaa akkua kuumuudelta, esimerkiksi pitkäaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oikosulkuvaara.

- Varoitus! Bluetooth-ominaisuudella varustetun sähkötyökalun käyttö voi aiheuttaa häiriöitä muille laitteille ja järjestelmille, lentokoneille ja lääketieteellisille laitteille (esim. sydämentahdistin, kuulolaitteet). Lisäksi on mahdollista, että se aiheuttaa haittaa työkalun välittömässä läheisyydessä oleskeleville ihmisille ja eläimille. Älä käytä Bluetooth-ominaisuudella varustettua sähkötyökalua lääketieteellisten laitteiden, huoltoasemien, kemiallisten laitosten, räjähdysvaarallisten tilojen ja räjäytysalueiden läheisyydessä. Älä käytä Bluetooth-ominaisuudella varustettua sähkötyökalua lentokoneissa. Vältä pitkäkestosta käyttöä kehon välittömässä läheisyydessä.

Bluetooth®-tuotenimi sekä vastaavat kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc. -yhtiön omaisuutta. Robert Bosch Power Tools GmbH käyttää näitä tuotenimiä/kuvamerkkejä aina lisenssillä.

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu metalli-, kivi-, muovi- ja komposiittimateriaalien katkaisu- ja harjaustöihin, metalli-, muovija komposiittimateriaalien hiomatöihin sekä poraamiseen kivimateriaaleihin timanttiporakruunuilla ilman veden käyttöä. Työkalussa on käytettävä käyttökohteen mukaista suojusta (katso "Käyttö", Sivu 182).

Kivimateriaalin katkaisutyössä on järjestettävä riittävän tehokas pölynpoisto.

Sallituilla hiontatarvikkeilla sähkötyökalua voi käyttää hiek-kapaperihiontaan.

Sähkötyökalua ei saa käyttää timanttikuppilaikoilla tehtäviin kivimateriaalien hiomatöihin.

(GWS 18V-10 SC / GWS 18V-10 PSC)

Sähkötyökalun tiedot ja asetukset voi välittää asennetun Bluetooth ^™ Low Energy -moduulin GCY 42 langattoman Bluetooth ^® -yhteyden avulla sähkötyökalusta mobiililaittee-seen.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.

(1) Suojuksen lukituksen avausvipu
(2) Rungossa oleva pyörimissuuntanuoli
(3) Karan lukituspainike
(4) LED-työvalaisin
(5) Käyttöliittymä (GWS 18V-10 SC / GWS 18V-10 PSC)
(6) Käynnistyskytkin (GWS 18V-10 / GWS 18V-10 SC)
(7) Bluetooth®-moduulin suojus (GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)
(8) Akku ^a)
(9) Akun lukituksen avauspainike ^a)
(10) Tärinävaimennettu lisäkahva (eristetty kahvapinta) (GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)
(11) Vakiomallinen lisäkahva (eristetty kahvapinta) (GWS 18V-10)

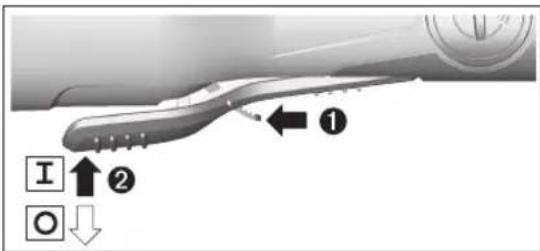

(12) Käynnistyskytkin (GWS 18V-10 PC / GWS 18V-10 PSC)
(13) Käynnistyskytkimen lukituksen avausvipu (GWS 18V-10 PC / GWS 18V-10 PSC)
(14) Hiomatöiden imusuojus ^a)
(15) Hiomatöiden suojus
(16) Katkaisutöiden suojus ^a)
(17) Katkaisutöiden suojain

(18) Kiinnityslaippa ja O-rengas
(19) Kovametallinen kuppilaikka ^a)
(20) Hiomalaikka ^a)
(21) Harjalaikka ( 22,22 mm) ^a)
(22) Harjalaikka (M14) ^a)
(23) Katkaisulaikka ^a)
(24) Timanttikatkaisulaikka ^a)
(25) Kaarisankainen pikakiinnitysmutteri
(26) Kahva (eristetty kahvapinta)
(27) Hiomakara
(28) Käsisuojus ^a)
(29) Ohjaustuen avulla tehtävän katkaisutyön imusuojus ^a)
(30) Kuminen hiomalautanen ^a)
(31) Hiomapyörö ^a)
(32) Rengasmutteri ^a)
(33) Kiinnitysmutterin/rengasmutterin laikka-avain
(34) Kuppiharja ^a)
(35) Kartioharja ^a)
(36) Timanttiporakruunu ^a)
(37) Kiintoavain ^a)
(38) Akun lataustilan näyttö (käyttöliittymä)
(39) Kierrosluvun valintaportaan näyttö (käyttöliittymä)
(40) Kierrosluvun valintapainike (käyttöliittymä)
(41) Sähkötyökalun tilanäyttö (käyttöliittymä)
(42) Ylikuormitussuojan näyttö (käyttöliittymä)
a) Kuvassa näkyvä tai tekstissä mainltu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.

Tekniset tiedot

Kulmahiomakone GWS 18V-10 GWS 18V-10 GWS 18V-10 GWS 18V-10

Tuotenumero

SC

SC

Nimellinen jännite V= 18 18 18 18 18

Nimellinen kierrosluku ^A)

min ^-1

Kierrosluvun säätõalue min

^-1

Hiomalaikan/kumisen hio-malautasen maksimihalkai-sija

mm 100 115 125 100 115

Hiomakaran kierre M 10 M 14 M 14 M 10 M 14

Hiomakaran maks. kierrepi-tuus

mm 22 22 22 22 22

Hiomakaran maks. kierrepi-tuus

mm 22 22 22 22 22 22

Toiminnan pikapysäytys ● ● ● ● ●

Uudelleenkäynnistyssuoja ● ● ● ● ● ●

Pysäytysjarru

● ● ● ● ● ●

GWS 18V-10 GWS 18V-10 GWS 18V-10 GWS 18V-10 SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

SP

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

S

176|Suomi

Kulmahiomakone GWS 18V-10 GWS 18V-10 GWS 18V-10 GWS 18V-10					GWS 18V-10
					SC
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan ^B)	kg 2,1-3,3 2,1-3,4 2,1-3,4 2,0-3,3 2,1-3,4
Suositeltu ympäristön lämpötila latauksen aikana	°C 0...+35 0...+35 0...+35 0...+35 0...+35
Sallittu ympäristön lämpötila käytössä ^C) ja säilytyksessä	°C -20...+50 -20...+50 -20...+50 -20...+50 -20...+50
Suositellut akut GBA 18V...	ProCORE18V...	GBA 18V...	GBA 18V...	GBA 18V...	GBA 18V...
		ProCORE18V...	ProCORE18V...	ProCORE18V...	ProCORE18V...
Suositellut latauslaitteet GAL 18...		GAL 18...	GAL 18...	GAL 18...	GAL 18...
	GAX 18...	GAX 18...	GAX 18...	GAX 18...	GAX 18...
	GAL 36...	GAL 36...	GAL 36...	GAL 36...	GAL 36...

Tiedonsiirto

Bluetooth*		--- Bluetooth®4.2	(Low Energy)D)	Bluetooth®4.2 (Low Energy)D)
Signaaliväli s --- 8 8
Signaalin maksimikantamaE)	m --- 30 30

A) Nimellinen kierrosluku standardin EN IEC 62841-2-3 mukaan sopivan käyttötarvikkeen valintaan. Todellinen kierrosluku on tätä pienempi turvallisuussyistä ja osittain myös valmistustoleranssien takia.
B) Riippuu käytettäväsä akusta (8), käytettävästä suojuksesta ((16), (15), (17)) ja käytettävästä lisäkahvasta ((11), (10))
C) Rajoitettu teho, kun lämpötila on <0 °C.
D) Mobiililaitteiden täytyy olla yhteensopivia Bluetooth ^1 -Low-Energy-laitteiden (versio 4.2) kanssa ja tukea Generic Access Profile (GAP) -pää-syprofiilia.
E) Kantavuus voi vaihdella voimakkaasti ulkoisten olosuhteiden ja käytettävän vastaanottimen mukaan. Suljetut tilat ja metalliset esteet (esimerkiksi seinät, kaapit, laukut, yms.) saattavat lyhentää huomattavasti Bluetooth ^6 -yhteyden kantavuutta.

Kulmahiomakone GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 PC GWS 18V-10 PSC

Tuotenumero		3 601 JG3 4..	3 601 JG3 5..	3 601 JG3 E..	3 601 JG3 F..
Nimellinen jännite	V=	18	18	18	18
Nimellinen kierrosluku ^A)	min ^-1	9 000	7 500	9 000	9 000
Kierrosluvun säätöalue	min ^-1	4 500–9 000	4 000–7 500	-	4 500–9 000
Hiomalaikan/kumisen hiomalautasen maksimihalkaisija	mm	125	150	125	125
Hiomakaran kierre		M 14	M 14	M 14	M 14
Hiomakaran maks. kierrepituus	mm	22	22	22	22
Toiminnan pikapysäytys		●	●	●	●
Uudelleenkäynnistyssuoja		●	●	●	●
Pysäytysjarru		●	●	●	●
Kierrosluvun valinta		●	●	-	●
Paino EPTA-Procedure 01:2014 -oh-jeiden mukaan ^B)	kg	2,2–3,5	2,2–3,6	2,2–3,5	2,2–3,5
Suositeltu ympäristön lämpötila la-tauksen aikana	°C	0...+35	0...+35	0...+35	0...+35
Sallittu ympäristön lämpötila käytös-sä ^C) ja säilytyksessä	°C	-20...+50	-20...+50	-20...+50	-20...+50
Suositellut akut		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...

Kulmahiomakone GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 PC GWS 18V-10 PSC

Suositellut latauslaitteet GAL 18...		GAL 18...	GAL 18...	GAL 18...
	GAX 18...	GAX 18...	GAX 18...	GAX 18...
	GAL 36...	GAL 36...	GAL 36...	GAL 36...

Tiedonsiirto

Bluetooth*		Bluetooth®4.2(Low Energy)D)	Bluetooth®4.2(Low Energy)D)	Bluetooth®4.2(Low Energy)D)	Bluetooth®4.2(Low Energy)D)
Signaaliväli s 8 8 8 8
Signaalin maksimikantamaE)	m 30 30 30 30

A) Nimellinen kierrosluku standardin EN IEC 62841-2-3 mukaan sopivan käyttötarvikkeen valintaan. Todellinen kierrosluku on tätä pienempi turvallisuussyistä ja osittain myös valmistustoleranssien takia.

B) Riippuu käytettäväsä akusta (8), käytettävästä suojuksesta ((16), (15), (17)) ja käytettävästä lisäkahvasta ((11), (10))

C) Rajoitettu teho, kun lämpötila on <0 °C.

D) Mobiililaitteiden täytyy olla yhteensopivia Bluetooth ^1 -Low-Energy-laitteiden (versio 4.2) kanssa ja tukea Generic Access Profile (GAP) -pää-syprofiilia.

E) Kantavuus voi vaihdella voimakkaasti ulkoisten olosuhteiden ja käytettävän vastaanottimen mukaan. Suljetut tilat ja metalliset esteet (esimerkiksi seinät, kaapit, laukut, yms.) saattavat lyhentää huomattavasti Bluetooth®-yhteyden kantavuutta.

Melu-/tärinätiedot

GWS 18V-10 GWS 18V-10 GWS 18V-10 GWS 18V-10

GWS 18V-10

sc

sc

3 601 JJ4 0.. 3 601 JJ4 0.. 3 601 JJ4 0.. 3 601 JG3 3.. 3 601 JG3 6..

Melupäästöarvot on määritetty standardin EN IEC 62841-2-3 mukaan.

Tyypillinen sähkötyökalun A-painotettu melutaso:

Äänenpainetaso	dB(A)	82	82	82	82	82
Äänentehotaso	dB(A)	90	90	90	90	90
Epävarmuus K	dB	3	3	3	3	3
Käytä kuulosuojaimia!

Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN IEC 62841-2-3 mukaan:

Pintahionta (karkea hionta) ja katkaisuhionta:

Melupäästöarvot on määritetty standardin EN IEC 62841-2-3 mukaan.

Tyypillinen sähkötyökalun A-painotettu melutaso:

Äänenpainetaso	dB(A)	82	84	82	82
Äänentehotaso	dB(A)	90	92	90	90
Epävarmuus K	dB	3	3	3	3
Käytä kuulosuojaimia!

Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN IEC 62841-2-3 mu-kaan:

Pintahionta (karkea hionta) ja katkaisuhionta:

178|Suomi

GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 PC GWS 18V-10 PSC

Ohuiden peltilevyjen tai muiden herkästi tärisevien suurialaisten materiaalien hionta voi lisätä melutasoa jopa 15 dB:n verran. Melutasoa voi vähentää paksujen vaimennusmattojen avulla. Lisääntynyt melutaso on huomioitava sekä melukuormituksen riskiarvioinnissa että sopivien kuulosuojainten valinnassa.

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin.

Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työsken- telyajan tärinä- ja melupäästöjä huomattavasti.

Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan tärinä- ja melupäästöjä.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä ja työprosessien organisointi).

Takaiskuun reagoiva toiminnan katkaisu

Sähkötyökalun äkillisen takaiskun yhteydessä (esimerkiksi laikan jumittuessa katkaisuleik-kauksessa) elektroniikka katkaisee virransyötön moottoriin. Tällöin LED-työvalo (4) vilkkuu valkoisena ja tilanäyttö (41) punaisena.

Kun haluat ottaa sähkötyökalun uudelleen käyttöön, kytke käynnistyskytkin (6) pois päältä ja käynnistä moottori uudelleen.

Uudelleenkäynnistyssuoja

Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemattoman käynnistymisen virtakatkoksen jälkeen.

Kun uudelleenkäynnistyssuoja on kytkeytynyt päälle, tilanäyttö (41) vilkkuu punaisena.

Kun haluat ottaa sähkötyökalun uudelleen käyttöön, kytke käynnistyskytkin (6) pois päältä ja käynnistä sähkötyökalu uudelleen.

Toiminnan katkaisu työkalun pudotessa

Sisäänrakennettu turvakatkaisin katkaisee toiminnan heti kun putoava sähkötyökalu iskeytyy lattiaan. Tällöin tilanäyttö (41) vilkkuu punaisena. Kun haluat ottaa sähkötyökalun uudelleen käyttöön, kytke käynnistyskytkin (6) pois päältä ja käynnistä moottori uudelleen.

Käyttöliittymä (katso kuva F)

(GWS 18V-10 SC / GWS 18V-10 PSC)

Käyttöliittymä (5) on tarkoitettu kierrosluvun valintaan ja sähkötyökalun käyttötilan näyttöön.

Pysäytysjarru

Sähkötyökalussa on elektroninen Bosch Brake System. Kun työkalu kytketään pois päältä, hio-matarvike pysähtyy muutamassa sekunnissa. Tämän ansiosta laikan pysähtymisaika lyhenee huomattavasti pysäytysjarruttomiin kulmahio-

makoneisiin verrattuna. Siten voi asettaa sähkötyökalun entistä nopeammin syrjään.

Kierrosluvun valinta

(GWS 18V-10 SC / GWS 18V-10 PSC)

Kierrosluvun valintapainikkeella (40) voit valita tarvittavan kierrosluvun myös käytön aikana. Seuraavan taulukon tiedot ovat suosituksia.

Materiaali Käyttökohde Käyttötarvike Kierroslu-vun valinta-porras			GWS 18V-10 SC(100/115/125 mm)[min-1]	GWS 18V-10 SC(150 mm)[min-1]	GWS 18V-10PSC(125 mm)[min-1]
Metalli Maalinpoisto Hiomapyörö		1450045004500
Metalli Harjaus, ruos-teenpoisto	Kuppiharja, hio-mapyörö	1450045004500

Suomi | 179

Materiaali Käyttökohde Käyttötarvike Kierroslu-			GWS 18V-10 SC(100/115/125 mm)	GWS 18V-10 SC(150 mm)	GWS 18V-10PSC(125 mm)
			[min ^-1 ]	[min ^-1 ]	[min ^-1 ]
Ruostumaton teräs	Hionta Hiomalaikka/kui-tulaikka		2 6 000 6 000 6 000
Metalli Karkea hionta Hiomalaikka 3 maks. maks. maks.
Metalli Katkaisu Katkaisulaikka 3 maks. maks. maks.
Kivi Katkaisu Timanttikatkaisu-laikka			3 maks. maks. maks.

Kierroslukuportaiden ilmoitetut arvot ovat suuntaa-antavia ohjearvoja.

Käyttötarvikkeen nimelliskierrosnopeuden täytyy olla vähintään yhtä suuri kuin sähkötyökaluun merkitty maksimikierrosnopeus. Nimelliskierroslukua nopeammin pyörivät käyttötarvikkeet voivat murtua ja sinkoutua ympäriinsä.

Akku

Bosch myy akkukäyttöisiä sähkötyökaluja myös ilman akkua. Pakkauksesta näet, sisältyykö akku sähkötyökalusi toimitukseen.

Akun lataminen

Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet soveltuvat sähkötyökalussasi käytettävälle litiumioniakulle.

Huomautus: kansainvälisten kuljetusmääräysten mukaisesti Li-ion-akut toimitetaan osittain ladattuina. Akun täyden suorituskyvyn varmistamiseksi akku tulee ladata täyteen ennen ensikäyttöä.

Akun asentaminen

Työnnä ladattu akku akun kiinnityskohtaan niin, että se lukittuu paikalleen.

Akun irrottaminen

Kun haluat ottaa akun pois, paina akun vapautuspainiketta ja vedä akku irti. Älä irrota akkua väkisin.

Akussa on 2 lukitusvaihetta, millä estetään akun irtoaminen, jos painat tahattomasti akun vapautuspainiketta. Sähkötyökalussa oleva akku pysyy paikallaan jousen avulla.

Akun lataustilan näyttö

Akun lataustilan näytön vihreät LED-valot ilmoittavat akun lataustilan. Turvallisuussyistä lataustilan tarkistaminen on mahdollista vain sähkötyökalun ollessa pysähdyksissä. Kun haluat nähdä lataustilan, paina lataustilan näytön painiketta etai. Tämä on mahdollista myös akun ollessa irrotettuna.

Jos lataustilan näytön painikkeen painaminen ei sytytä yhtään LED-valoa, akku on viallinen ja täytyy vaihtaa.

Akun lataustila näytetään myös käyttöliittymässä Tilan näytöt.

Akkutyyppi GBA 18V...

LED-valo Kapasiteetti
3 vihreää LED-valoa palaa jatkuvasti 60–100 %
2 vihreää LED-valoa palaa jatkuvasti 30–60 %
1 vihreä LED-valo palaa jatkuvasti	5–30 %
1 vihreä LED-valo vilkkuu	0–5 %

Akkutyyppi ProCORE18V...

LED-valo Kapasiteetti
5 vihreää LED-valoa palaa jatkuvasti 80-100 %
4 vihreää LED-valoa palaa jatkuvasti 60-80 %
3 vihreää LED-valoa palaa jatkuvasti 40-60 %
2 vihreää LED-valoa palaa jatkuvasti 20-40 %
1 vihreä LED-valo palaa jatkuvasti	5-20 %
1 vihreä LED-valo vilkkuu	0-5 %

Ohjeita akun optimaaliseen käsittelyyn

Suojaa akku kosteudelta ja vedeltä.

Säilytä akkua vain -20 ... 50 °C lämpötilassa. Älä jätä akkua esimerkiksi kuumana kesäpäivänä pitkäksi ajaksi autoon. Puhdista akun tuuletusaukot säännöllisin väliajoin pehmeällä, puhtaalla ja kuivalla siveltimellä.

Huomattavasti lyhentynyt käyntiaika latauksen jälkeen osoittaa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen. Huomioi hävitysohjeet.

Asennus

Bluetooth ^® Low Energy -moduulin GCY 42 asentaminen

Huomautus: sähkötyökalussa GWS 18V-10 PC Bluetooth ^® Low Energy -moduuli GCY 42 on saatavana lisätarvikkeena;

sähkötyökaluissa GWS 18V-10 SC ja GWS 18V-10 PSC se kuuluu vakiovarustukseen.

Lue asiaankuuluva käyttöopas, joka sisältää Bluetooth® Low Energy -moduulia GCY 42 koskevat lisätiedot.

Suojusten asentaminen

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

Huomautus: Jos hiomalaikka on murtunut käytön aikana tai suojuksen/sähkötyökalun kiinnittimet ovat vioittuneet, sähkötyökalu on lähetettävä välittömästi huoltopisteeseen korjausta varten, katso lisätiedot kappaleesta "Asiakaspalvelu ja käyttöneuvonta".

Hiontatöiden suojus

Aseta suojus (15) sähkötyökalun kiinnittimeen niin, että suojuksen koodausnokat ovat kohdakkain kiinnittimen kanssa. Paina ja pidä tällöin lukituksen avausvipua (1) painettuna.

Paina suojusta (15) karakaulan päälle niin, että suojuksen liitoskohta menee kiinni sähkötyökalun laippaan ja käännä suojusta niin, että se lukittuu kuuluvasti kiinni. Säädä suojuksen (15) asento tehtävän työn mukaan. Paina

sitä varten lukituksen avausvipua (1) ylöspäin ja käännä suojus (15) haluamaasi asentoon.

▶ Säädä suojus (15) aina niin, että lukituksen avausvivun (1) molemmat nokat kiinnittyvät suojuksen (15) asiaankuuluviin loviin.
▶ Säädä suojus (15)niin, ettei kipinäsuihku kohdistu käyttäjän suuntaan.
Suojus (15) saa kääntyä vain lukituksen avausvipua (1) käyttämällä! Muussa tapauksessa sähkötyökalua ei saa missään tapauksessa enää käyttää ja se täytyy toimittaa huoltoon.

Huomautus: suojuksen (15) koodausnokat varmistavat, että sähkötyökaluun voi asentaa vain sellaisen suojuksen, joka sopii siihen.

Hiomatöiden imusuojus

Kovametallisilla kuppilaikoilla (19) tehtävässä maali-, lakkaja muovipintojen hiomatöissä voi käyttää pölynpoistoon imusuojusta (14). Imusuojus (14) ei sovellu metallitöihin.

Imusuojukseen (14) voi kytkeä soveltuvan Bosch-pölynimurin. Kytke sitä varten imuletku imuadapterin kanssa imusuo-juksen kiinnitysputkeen.

Katkaisutöiden suojus

Käytä katkaisutöissä aina katkaisutöiden suojusta (16) tai hiomatöiden suojusta (15) ja siihen asennettua katkaisutöiden suojainta (17).
Käytä riittävän tehokasta pölynpoistoa, kun teet kivi-materiaalien katkaisutöitä.

Katkaisutöiden suojus (16) asennetaan samalla tavalla kuin hiomatöiden suojus (15).

Metallinen katkaisutöiden suojain

Asenna metallinen katkaisutöiden suojain (17) hiomatöiden suojukseen (15) (katso kuva A): käännä pidinsankaa takaisinpäin (1). Kytke suojain (17) hiomatöiden suojukseen (15) (2). Paina pidinsanka suojusta (15) vasten (3).

Kun haluat tehdä irrotuksen (katso kuva B), paina pidinsangan nappia (①) ja käännä pidinsankaa takaisinpäin (②). Vedä suojain (17) irti suojuksesta (15) (③).

Muovinen katkaisutöiden suojain

Kytke muovinen katkaisutöiden suojain (17) hiomatöiden suojukseen (15) (katso kuva C). Suojain (17) napsahtaa kuuluvasti ja näkyvästi kiinni suojukseen (15).

Kun haluat tehdä irrotuksen (katso kuva D), vapauta suojain (17) suojuksen (15) (①) vasemmalta tai oikealta puolelta ja vedä suojain irti (②).

Ohjaustuen avulla tehtävän katkaisutyön imusuojus

Ohjaustuen avulla tehtävän katkaisutyön imusuojus (29) asennetaan samalla tavalla kuin hiontatöiden suojus (15).

Käsisuojus

Asenna kumisen hiomalautasen (30) tai kuppiharjan/kartioharjan/timanttiporakruunun käyttöä varten aina käsisuojus (28).

Kiinnitä kāsisuojus (28) lisäkahvan (11)/(10) kanssa.

Vakiomallinen lisäkahva / tärinävaimennettu lisäkahva Asenna lisäkahva (11)/(10) työskentelyasennon mukaan vaihteiston pään oikealle tai vasemmalle puolelle.

- Älä käytä sähkötyökalua ilman lisäkahvaa (11)/(10).

Lopeta sähkötyökalun käyttö, jos lisäkahva (11)/(10) vaurioituu. Älä tee mitään muutoksia lisäkahvaan (11)/(10).

Tärinävaimennettu lisä- kahva (10) vähentää täri- nää ja mahdollistaa siten miellyttävän ja turvallisen

työskentelyn.

Hiomatarvikkeiden asennus

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

- Älä koske hioma- tai katkaisulaikkoihin, ennen kuin ne ovat jäähtyneet. Laikat kuumentuvat voimakkaasti käytön aikana.

Puhdista hiomakara (27) ja kaikki asennettavat osat.

Paina hiomatarvikkeen kiinnittämistä ja irrottamista varten karan lukituspainiketta (3), jotta saat lukittua hiomakaran paikalleen.

- Älä paina karan lukituspainiketta ennen kuin hiomakara on pysähtynyt. Muussa tapauksessa sähkötyökalu saattaa vaurioitua.

Hioma-/katkaisulaikka

Huomioi hiomatarvikkeiden mitat. Relän halkaisijan täytyy sopia kiinnityslaippaan. Älä käytä adaptereita tai supistuskappaleita.

Varmista timanttikatkaisulaikkoja käyttäessäsi, että timanttikatkaisulaikkaan merkitty kiertosuuntanuoli ja sähkötyökalun pyörintäsuunta (katso vaihteiston päässä oleva kiertosuuntanuoli) vastaavat toisiaan.

Asennusjärjestys on esitetty kuvasivulla.

Tee hioma-/katkaisulaikan kiinnitys pikakiinnitysmutterilla (25) ilman muita työkaluja.

Huomautus: kun asennat sidosteiset hioma- tai katkaisulai- kat mukana toimitetun kiinnityslaipan (18) ja pikakiinnitysmutterin (25) avulla, et tarvitse välikkeitä.

Kun haluat kiinnittää hioma-/katkaisulaikan, asenna kiinnityslaippa O-renkaan (18) kanssa biomakaraan (27) ja ruuvaa pikakiinnitysmutteri (25) kiinni.

Käytä pikakiinnitysmutteria (25) vain hioma-/katkaisulai-koissa, joiden halkaisija on korkeintaan 150 mm.

Pikakiinnitysmutteria (25) saa käyttää vain hioma-tai katkaisulaikkojen kiinnitykseen.
Käytä vain ehjää ja hyväkuntoista pikakiinnitysmutteria (25).
▶ Varmista kiinnityksen yhteydessä, ettei pikakiinnitysmutterin (25) tekstipuoli osoita hiomalaikkaan päin.
Käytä hioma-/katkaisulaikan kiinnitykseen vain mukana toimitettua pikakiinnitysmutteria (25).

Paina karan lukituspainiketta (3), jotta saat lukittua hiomakaran paikalleen. Käännä pikakiinnitysmutterin (25) kiristämiseksi pikakiinnitys- mutterin kaarisanka ylös ja kierrä pikakiinnitysmutteria voimakkaasti myötäpäi- vään. Käännä sen jälkeen pikakiinnitysmutterin kaari- sanka alas. Kiristäminen laikan reunasta ei riitä.

Vauriottoman ja kunnolla kiinnitetyn pikakiinnitysmutterin (25) voi irrottaa käsin. Käännä sitä varten pikakiinnitysmutterin kaarisanka ylös ja kierrä pikakiinnitysmutteria voimakkaasti vastapäivään. Älä missään tapauksessa avaa kiinni juuttunutta pikakiinnitysmutteria pihdeillä tms. työkalulla, vaan käytä laikka-avainta.

Kiinnityslaipan ja hioma-/katkaisulaikan asennuksen jälkeen hiomakaran kier-teen vapaan pituuden tulee olla vähintään 4 mm.

Varmista hiomatarvikkeen pitävä kiinnitys, jotta se ei irtoa käytön yhteydessä ka-

rasta.

Kiinnityslaipan (18) keskitysreunan ympärille on asennettu muoviosa (O-rengas). Jos O-ren-gas puuttuu tai se on rikki, kiinnityslaippa (18) täytyy ehdottomasti vaihtaa ennen käytön jatkamista.

Asennettuasi hiomatarvikkeen tarkista ennen käynnistystä, että hiomatarvike on kunnolla paikallaan ja että laikka voi pyöriä vapaasti. Varmista, ettei hiomatarvike hankaa suojusta tai muita osia vasten.

Sallitut hiomatarvikkeet

Voit käyttää kaikkia tässä käyttöoppaassa mainittuja hiomatarvikkeita.

Käytettävän hiomatarvikkeen suurimman sallitun kierrosluvun [min ^-1 ] tai kehänopeuden [m/s] täytyy vastata vähintään seuraavassa taulukossa vaadittuja arvoja.

Huomioi tämän takia hiomatarvikkeen etiketissä ilmoitettu suurin sallittu kierrosluku tai kehänopeus.

maks. [mm] [mm] [°]
	D b s d a [min]					3[ m/s]
	100	7,2	-	16	-	9 000	80
	115	7,2	-	22,2	-	9 000	80
	125	7,2	-	22,2	-	9 000	80
	150	7,2	-	22,2	-	7 500	80
	100	3,2	-	16	-	9 000	80
	115	4,2	-	22,2	-	9 000	80
	125	4,2	-	22,2	-	9 000	80
	150	4,2	-	22,2	-	7 500	80
D b s d a [min]					-1[m/s]
	100	-	-	-	9 000	80
	115	-	-	-	9 000	80
	125	-	-	-	9 000	80
	150	-	-	-	7 500	80
	75 30 - M 14 - 9 000 45
	100	24	-	M 10	-	9 000
	100	19	-	16	-	9 000
	115	24	-	M 14	-	9 000
	115	19	-	22,2	-	9 000
	125	24	-	M 14	-	9 000
	125	19	-	22,2	-	9 000
	150	24	-	M 14	-	7 500
	150	19	-	22,2	-	7 500
	125 -- M 14 - 9 000 80
	82 -- M 14 - 9 000 80
	100	6	10	16	>0	9 000
	115	6	10	22,2	>0	9 000
	125	6	10	22,2	>0	9 000
	150	6	10	22,2	>0	7 500

Vaihteiston pään kääntäminen (katso kuva G)

(GWS 18V-10 / GWS 18V-10 PC)

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

Vaihteiston päätä voi kääntää 90 astetta kerrallaan. Näin käynnistyskytkimen voi sijoittaa parempaan asentoon erilaisia käyttötilanteita varten, esim. jos koneen käyttäjä on vasenkätinen.

Kierrä 4 ruuvia kokonaan irti (1). Käännä vaihteiston pää varovasti ja rungosta irrottamatta uuteen asentoon (2). Kiristä 4 ruuvia (3).

Pölyn-/purunpoisto

Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijypitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla terveydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville ihmisille allergisia reaktioita ja/tai hengitystiesairauksia.

Tietyt pölylaadut (esimerkiksi tammi- tai pyökkipöly) katsotaan syöpää aiheuttaviksi, varsinkin puunkäsittelyaineiden yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

• Huolehdi työkohteen hyvästä tuuletuksesta.
• Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.

Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä.

Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.

Käyttö

• Älä kuormita sähkötyökalua niin voimakkaasti, että se pysähtyy.
  Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
  ▶ Noudata varovaisuutta leikatessasi kantavia seiniä, katso kappale "Statiikkaa koskevia ohjeita".
  Kiinnitä työkappale, mikäli sen omapaino ei pidä sitä luotettavasti paikallaan.
  Voimakkaan kuormituksen jälkeen sähkötyökalun on annettava käydä vielä muutaman minuutin ajan kuormittamatta, jotta käyttötarvike jäähtyy.
• Älä käytä sähkötyökalua katkaisuhiontatelineessä.
• Älä koske hioma- tai katkaisulaikkoihin, ennen kuin ne ovat jäähtyneet. Laikat kuumentuvat voimakkaasti käytön aikana.
  Asennetulla Bluetooth Low Energy -moduulilla GCY 42 varustettu sähkötyökalu sisältää langattoman yhteyden. Paikallisia käyttörajoituksia (esimerkiksi lentokoneissa tai sairaaloissa) on noudatettava.
  ▶ Sellaisissa paikoissa, joissa Bluetooth®-yhteyden käyttö on kielletty, Bluetooth® Low Energy - moduuli GCY 42 ja sen nappiparisto on irrotettava.

Jos sähkötyökaluun varautuu staattista sähköä, sähkötyökalun elektroniikka katkaisee toiminnan. Kun haluat ottaa sähkötyökalun jälleen käyttöön, paina käynnistyskytkintä (6) uudelleen.

Työskentelyohjeita

Karkea hionta

Käytä sidosteisella laikalla tehtävässä karkeahionnassa aina hiomatöiden suojusta (15).
- Älä missään tapauksessa käytä katkaisulaikkaa karkeahiontaan.
- Karkeissa hiomatöissä katkaisutöiden suojus (16) tai hiomatöiden suojus (15) ja siihen asennettu katkaisu-

töiden suojain (17) saattavat osua työkappaleeseen, jolloin voit menettää työkalun hallinnan.

Karkeahionnassa saat parhaat työtulokset laikan 30-40° työstökulmalla. Hio sähkötyökalulla edestakaisin liikkein ja paina sitä kevyesti pintaa vasten. Näin estät työkappaleen liiallisen kuumenemisen sekä värjäytymien ja urien syntymisen.

Kun käytät sellaisia sidosteisia laikkoja, jotka on hyväksytty sekä katkaisu- että hiomatöihin, tällöin on käytettävä katkaisutöiden suojusta (16) tai hiomatöiden suojusta (15) ja siihen asennettua katkaisutöiden suojainta (17).

Pintojen hiominen lamellilaikalla

Käytä lamellilaikalla tehtävissä hiomatöissä aina hiomatöiden suojusta (15).

Lamellilaikan (lisätarvike) avulla voit hioa myös kaarevia pintoja ja profiileita. Lamellilaikat takaavat huomattavasti pidemmän käyttöiän, hiljaisemman käyttömelun ja viileämmän hionnan tavanomaisiin hiomalaikkoihin verrattuna.

Pintojen hiominen hiomalautasella

▶ Asenna kumisen hiomalautasen (30) käyttöä varten aina käsisuojus (28).

Hiomalautasella tehtävät hiomatyöt voi tehdä ilman suojusta. Asennusjärjestys on esitetty kuvasivulla.

Ruuvaa rengasmutteri (32) paikalleen ja kiristä se laikka-avaimen avulla.

Kuppiharja/harjalaikka/kartioharja

Käytä harjalaikalla tehtävissä harjaustöissä aina hio-matöiden suojusta (15). Kuppiharjalla/kartioharjalla tehtävät harjaustyöt voi tehdä ilman suojusta.

Asenna kuppiharjan tai kartioharjan käyttöä varten aina käsisuojus (28).

Harjalaikkojen teräslangat saattavat tarttua suojukseen ja murtua, jos harjalaikan koko ylittää sallitut mitat.

Asennusjärjestys on esitetty kuvasivulla.

M10/M14-kierteinen kuppiharja/kartioharja/harjalaikka täytyy ruuvata kunnolla kiinni hiomakaran laipan kierteen loppuun asti. Kiristä kuppiharja/kartioharja/harjalaikka kiintoavaimen avulla.

Kun kiinnität halkaisijaltaan 16 mm:n (M10) tai 22,22 mm:n (M14) harjalaikan, asenna kiinnityslaippa O-renkaan (18) kanssa hiomakaraan (27), ruuvaa rengasmutteri (32) paikalleen ja kiristä se laikka-avaimella.

Metallin katkaisutyöt

Kun katkaiset metalliosia sidosteisella katkaisulai-kalla tai timanttikatkaisulaikalla, käytä aina katkaisu-töiden suojusta (16) tai hiomatöiden suojusta (15) ja siihen asennettua katkaisutöiden suojainta (17).

Jos käytät hiomatöiden suojusta (15) sidosteisella katkaisulaikalla tehtävissä katkaisutöissä, tämä heikentää työturvallisuutta kipinöiden ja sirujen sekä laikasta murtuvien palojen takia.

Katkaise työkappale kyseiselle materiaalille sopivalla työskentelynopeudella. Älä paina tai kallista katkaisulaikkaa äläkä liikuta sitä edestakaisin.

Älä jarruta pysäytettävää katkaisulaikkaa laikan kylkiä vasten painamalla.

Sähkötyökalua täytyy aina ohjata pyörimissuunnan vastaisesti. Muuten on vaara, että laikka tempautuu hallitsemattomasti ulos leikkausurasta. Aseta laikka profiilien ja nelikulmaputkien katkaisussa mieluiten pienimmän poikki-leikkauksen kohdalle.

Kiven katkaisutyöt

Kun katkaiset kiviosia sidosteisella katkaisulaikalla tai kivimateriaaleille/betonille tarkoitetulla timantti- katkaisulaikalla, käytä aina ohjaustuella varustettua katkaisutöiden suojusta (29) tai katkaisutöiden suo- justa (16) tai hiomatöiden suojusta (15) ja siihen asennettua katkaisutöiden suojainta (17).

Käytä riittävän tehokasta pölynpoistoa, kun teet kivi-materiaalien katkaisutöitä.

Käytä pölynsuojanaamaria.

Sähkötyökalua saa käyttää vain kuivaleikkaukseen/kuivahiontaan.

Jos käytät katkaisutöiden suojusta (16), hiomatöiden suojusta (15) tai hiomatöiden suojusta (15) ja siihen asennettua katkaisutöiden suojainta (17) betonin tai kiviseinän katkaisu- ja hiomatöihin, tämä heikentää työturvallisuutta, koska pölykuormitus kasvaa ja saatat menettää sähkötyökalun hallinnan mahdollisen takaiskun takia.

Käytä kivimateriaalin leikkaamiseen mieluiten timanttikatkaisulaikkaa.

Kun käytät ohjaustuella varustettua katkaisutyön imusuo- justa (29), pölynpoistoon valittavan imurin täytyy olla hyväksytty kivipölyn imurointiin. Boschin valikoimassa on tähän soveltuvia pölynimureita.

Kytke sähkötyökalu päälle ja aseta se ohjaustuen etuosan kanssa työkappaleelle. Työnnä sähkötyökalua eteenpäin rauhallisella, työstettävälle materiaalille sopivalla vauhdilla.

Timanttikatkaisulaikka saattaa ylikuumentua ja vaurioitua, kun katkaiset erittäin

kovia materiaaleja (esimerkiksi paljon kvartsia sisältävää betonia). Timanttikatkaisulaikan ympärillä näkyvä kipinäkehä on selvä merkki ylikuumenemisesta.

Keskeytä tässä tapauksessa katkaisutyö ja anna timanttikatkaisulaikan pyöriä hetken ajan kuormittamattomana huippunopeudella, jotta laikka jäähtyy.

184|Suomi

Huomattavasti hidastunut työstönopeus ja laikan ympärillä näkyvä kipinäkehä ovat merkkejä siitä, että timanttikatkaisu-laikka on tylsynyt. Laikan voi teroittaa tekemällä lyhyen leikkauksen kuluttavaan materiaaliin, esimerkiksi kalkkihiekkakiveen.

Muiden materiaalien katkaiseminen

Kun katkaiset muovimateriaaleja, komposiittimateriaaleja yms. sidosteisella katkaisulaikalla tai Carbide Multi Wheel -katkaisulaikalla, käytä aina katkaisutöiden suojusta (16) tai hiomatöiden suojusta (15) ja siihen asennettua katkaisutöiden suojainta (17). Ohjaustuellisen imusuojuksen (29) käyttö parantaa pölypoistotehoa.

Työskentely timanttiporakruunujen kanssa

Käytä vain kuivakäyttöön tarkoitettuja timanttiporakruunuja.
Asenna timanttiporakruunun käyttöä varten aina käsisuojus (28).

Älä aseta timanttiporakruunua yhdensuuntaisesti työkappa- letta vasten. Upota terä viistosti ja kaarevin liikkein työkappa- paleeseen. Tämä parantaa jähdytystä ja pidentää timantt- porakruunun käyttöikää.

Statiikkaa koskevia ohjeita

Kantaviin seiniiin tehtäviä reikiä koskevat maakohtaiset mää- räykset. Näitä määräyksiä on ehdottomasti noudatettava. Kysy ennen töiden aloittamista neuvoa vastaavalta staatikolta, arkkitehdiltä tai rakennusmestarilta.

Käyttöönotto

Käynnistys ja pysäytys

(GWS 18V-10 / GWS 18V-10 SC)

Käynnistä sähkötyökalu työntämällä käynnistyskytkintä (6) eteenpäin.

Lukitse käynnistyskytkin (6) päälle painamalla käynnistyskytkimen (6) etuosaa alaspäin niin, että se lukittuu paikalleen.

Sammuta sähkötyökalu vapauttamalla käynnistyskytkin (6), tai jos se on lukittu päälle, paina käynnistyskytkintä (6) hie-man alaspäin ja vapauta se.

Tarkasta hiomatarvikkeet ennen käyttöä. Hiomatarvikkeen täytyy olla moitteettomasti paikallaan ja sen on pyörittävä vapaasti. Suorita vähintään 1 minuutin pituinen koekäyttö ilman kuormitusta. Älä käytä vaurioituneita, epäpyöreitä tai täriseviä hiomatarvikkeita. Vaurioituneet hiomatarvikkeet voivat murtua ja aiheuttaa tapaturmia.

Käynnistys ja pysäytys

(GWS 18V-10 PC / GWS 18V-10 PSC)

Käynnistä sähkötyökalu työntämällä lukituksen avausvipua (13) eteenpäin ja painamalla käynnistyskytkintä (12).

Sähkötyökalu sammuu, kun vapautat käynnistyskytkimen (12).

Tarkasta hiomatarvikkeet ennen käyttöä. Hiomatarvikkeen täytyy olla moitteettomasti paikallaan ja sen on pyörittävä vapaasti. Suorita vähintään 1 minuutin pituinen koekäyttö ilman kuormitusta. Älä käytä vaurioituneita, epäpyöreitä tai täriseviä hiomatarvikkeita. Vaurioituneet hiomatarvikkeet voivat murtua ja aiheuttaa tapaturmia.

Tilan näytöt

(GWS 18V-10 SC / GWS 18V-10 PSC)

Akun lataustilan näyttö (käyttöliittymä) (38)	Merkitys/syy Ratkaisu
vihreä Akku ladattu –
keltainen Akku melkein tyhjä Vaihda tai lataa akku pian
punainen Akku tyhjä Vaihda tai lataa akku

Ylikuormitussuojan näyttö (42)	Merkitys/syy Ratkaisu
keltainen Kriittinen lämpötila on saavutettu (moottori, elektroniikka, akku)		Käytä sähkötyökalua tyhjäkäynnillä, jotta se jäähtyy

punainen Sähkötyökalu on ylikuumentunut ja sammuu Anna sähkötyökalun jäähtyä

Sähkötyökalun tilanäyttö (41)		Merkitys/syy Ratkaisu
vihreä Tila OK –
keltainen Kriittinen lämpötila on saavutettu tai akku lähes tyhjä		Käytä sähkötyökalua tyhjäkäynnillä, jotta se jäähtyy, tai vaihda tai lataa akku mahdollisimman pian
palaa punaisena Sähkötyökalu on ylikuumentunut tai akku on tyhjä		Anna sähkötyökalun jäähtyä tai vaihda/lataa akku
vilkkuu punaisena Toiminnan katkaisu takaiskutilanteessa, uu-delleenkäynnistyssuoja tai toiminnan katkaisu työkalun pudotessa on lauennut		Sammuta sähkötyökalu ja käynnistä se uudelleen
vilkkuu sinisenä Sähkötyökalu on yhteydessä mobiililaittee-seen tai asetusten siirto on parhaillaan käynnissä		-

Langattoman yhteyden toiminnot

(GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)

Sähkötyökalussa voi käyttää Bluetooth® Low Energy -moduulin GCY 42 kanssa seuraavia langattoman yhteyden toimin-toja:

• Rekisteröinti ja personointi
• Tilan tarkastus, varoitusten antaminen
• Yleiset tiedot ja asetukset
• Hallinta

Lue asiaankuuluva käyttöopas, joka sisältää Bluetooth® Low Energy -moduulia GCY 42 koskevat lisätiedot.

Hoito ja huolto

Huolto ja puhdistus

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
- Pidä sähkötyökalu ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.

Säilytä ja käsittele lisätarvikkeita huolellisesti.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Suositellut li-ion-akut ovat vaarallisia aineita koskevien laki-määräysten alaisia. Käyttäjä saa kuljettaa akkuja liikenteessä ilman erikoistoimenpiteitä.

Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen välityksellä), tällöin on huomioitava pakkausta ja merkintää koskevat erikoisvaatimukset. Lähetystä varten tuote täytyy pakata vaarallisten aineiden asiantuntijan neuvojen mukaan.

Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liikkumaan pakkauksessa. Huomioi myös mahdolliset tätä pidemmälle menevät maakohtaiset määräykset.

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!

Koskee vain EU-maita:

Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat sähkötyökalut sekä EU-direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Akut/paristot:

Li-Ion:

Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kuljetus", Sivu 185).

Ελληνικά

Vilkuv tuli 1 × roheline 0–5%

▶ Neizmantojiet elektroinstrumentu, ja tä papildrokturis (11)/(10) ir bojäts. Ir aizliegts veikt izmainas papildroktura konstrukcijä (11)/(10).

Vibration Control
