GWS 18V-10 SC Professional - Leņķa slīpmašīna BOSCH - Bezmaksas lietošanas instrukcija

Produkta veids	Bezvadu leņķa slīpmašīna
Zīmols	Bosch
Modelis	GWS 18V-10 SC Professional
Nominālais spriegums	18 V
Tukšgaitas ātrums	9000 apgr./min (regulējams no 4500 līdz 9000 apgr./min)
Maksimālais diska diametrs	100 / 115 / 125 mm atkarībā no versijas
Vārpstas vītne	M10 (100 mm versija) vai M14 (115/125 mm versijas)
Svars	2,2 līdz 3,5 kg atkarībā no aprīkojuma
Saderīgie akumulatori	GBA 18V... / ProCORE18V... (Litija-jonu)
Ieteicamie lādētāji	GAL 18... / GAX 18... / GAL 36...
Drošības funkcijas	Apturēšana atsitiena gadījumā (KickBack Control), aizsardzība pret atkārtotu iedarbināšanu, tūlītēja bremzēšana, aizsardzība kritiena gadījumā
Savienojamība	Bluetooth® 4.2 Low Energy (GCY 42 modulis)
Vadības ekrāns	Jā, uzlādes stāvokļa, ātruma, pārslodzes displejs
Pretvibrācijas rokturis	Jā (Vibration Control)
LED apgaismojums	Jā
Lietošana	Slīpēšana, griešana, pulēšana, tīrīšana ar sukām, sausā urbšana
Darba temperatūra	-20 līdz +50 °C
Trokšņa līmenis (spiediens/jauda)	82 / 90 dB(A), nenoteiktība K=3 dB
Vibrācijas (slīpēšana/pulēšana)	6,0 / 3,5 m/s², nenoteiktība 1,5 m/s²
Apkope un tīrīšana	Regulāri tīrīt ventilācijas spraugas; turēt rokturus tīrus un sausus
Rezerves daļas un remontējamība	Bosch pēcpārdošanas serviss; rezerves daļas pieejamas www.bosch-pt.com

Bieži uzdotie jautājumi - GWS 18V-10 SC Professional BOSCH

Kā regulēt griešanās ātrumu uz GWS 18V-10 SC?

Izmantojiet ātruma priekšatlases pogu (40) uz vadības ekrāna. Jūs varat izvēlēties no vairākiem ātrumiem, kas pielāgoti lietošanai (piem., 4500 apgr./min tīrīšanai ar sukām, 6000 apgr./min nerūsējošajam tēraudam, maksimālo slīpēšanai).

Kādi akumulatori ir saderīgi ar šo slīpmašīnu?

Ieteicami Bosch GBA 18V... un ProCORE18V... akumulatori. Izmantojiet tikai litija-jonu akumulatorus, kas piemēroti nominālajam spriegumam 18 V.

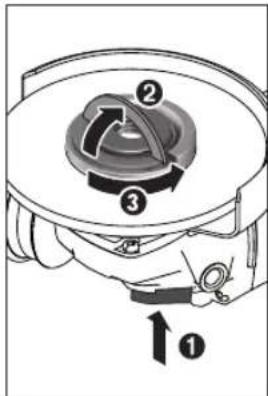

Kā nomainīt slīpēšanas disku?

Vispirms izņemiet akumulatoru. Nospiediet vārpstas bloķēšanas pogu (3), lai bloķētu vārpstu. Atskrūvējiet ātrās fiksācijas uzgriezni (25) ar skavas palīdzību. Nomainiet disku un atkal pieskrūvējiet uzgriezni, nolaižot skavu, lai to nofiksētu.

Kā darbojas tūlītēja apturēšanas bremze?

Elektroniskā apturēšanas bremze ātri aptur piederumu dažu sekunžu laikā pēc instrumenta izslēgšanas. Tas samazina atlikušo griešanās laiku un ļauj droši nolikt instrumentu ātrāk.

Ko darīt, ja instruments pārkarst?

Vadības ekrānā parādās dzeltens vai sarkans pārslodzes indikators. Ļaujiet instrumentam atdzist, griežot tukšgaitā. Ja instruments apstājas, pagaidiet, līdz tas pilnībā atdziest, pirms atkārtotas iedarbināšanas.

Kā uzstādīt aizsargpārsegu slīpēšanai?

Uzlieciet aizsargpārsegu (15) uz stiprinājuma, nospiežot atslēgšanas sviru (1). Pagrieziet to, līdz tas nofiksējas. Novietojiet to tā, lai dzirksteles nelidotu pret lietotāju.

Kā izmantot Bluetooth® funkciju šajā instrumentā?

Instruments ir saderīgs ar Bluetooth® Low Energy GCY 42 moduli. Tas ļauj savienot instrumentu ar viedtālruni iestatīšanai, personalizēšanai un statusa informācijas saņemšanai. Noņemiet moduli aizliegtajās zonās (lidmašīnās, slimnīcās).

Kā tīrīt slīpmašīnu GWS 18V-10 SC?

Regulāri tīriet ventilācijas spraugas ar mīkstu, sausu suku. Turiet satveršanas virsmas tīras un bez eļļas un taukiem. Neizmantojiet ūdeni.

Kādi piederumi ir saderīgi?

Izmantojiet slīpēšanas diska, griešanas diskus, metāla sukas, abrazīvus diskus un dimanta zāģus ar atbilstošu diametru (maks. 125 mm šim modelim). Ievērojiet ātruma un vītnes specifikācijas (M14 vai M10).

Kā droši transportēt instrumentu?

Pirms transportēšanas izņemiet akumulatoru. Noņemiet piederumus, lai izvairītos no bojājumiem. Glabājiet instrumentu sausā un no sala aizsargātā vietā. Akumulatoru transportēšanā ievērojiet noteikumus par bīstamām kravām.

LIETOŠANAS INSTRUKCIJA GWS 18V-10 SC Professional BOSCH

Vispārēji drošības noteikumi elektroinstrumentiem

BRĪDINĀ- JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo

elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasišanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums

"elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekärtigäs un tumšas vietäs var viegli notikt nelaimes gadijums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, nelaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.

Neizmainitas konstrukcijas kontaktdakša, kas piemērota

kontaktligzdai, ľauj samazināt elektriskā trieciena sanemšanas risku.

▶ Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas kēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecīenu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos ľaus samazināt savainošanās risku.
▶ Nepie|aujiet elektroinstrumenta patva|igu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā ari pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā ari pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustīgajās dalās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas.

Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.

Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselibu.
▶ Nepalaujieties uz iemanām, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palidzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstams lietošanai un to nepieciešams remontėt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rikoties vai nav iepazinušas ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pärbaudiet, vai kustigas da las nav nobidijušas un ir droši iestiprinatas, vai kāda no da lām nav salauzta un vai nepastāv jebkuri citi apstākli, kas varētu nelabveligi ietekmet elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadijumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienacigi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tirus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezejinstrumentiem, ľauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ŋnemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
▶ Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni

rokturi un noturvirsmas traucë efektivi rikoties ar elektroinstrumentu un to droši vadit neparedzëtäs situacijäs.

Saudziga apiešanās un darbs ar akumulatora elektroinstrumentiem

Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierīci. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
▶ Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolits; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolitu ar ūdeni. Ja elektrolits nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolits var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru.
Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.
▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

▶ Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.

Drošības noteikumi lenka slipmašinām

Kopējie drošības noteikumi, kas parasti attiecināmi uz rupjās slīpēšanas, slīpēšanas vai griešanas darbiem:

• Šis elektroinstruments ir slipmašina rupjajai un smalkajai slipešanai, kas lietojama arī apstrādei ar stieplu suku un nogriešanai. Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Ja neievēro visus tālāk sniegtos norādījumus, var izraisīt elektrotriecjenu, ugunsgrēku un/vai nopietnus savainojumus.
  Ar šo elektroinstrumentu nav paredzëts veikt tâdas darbības, kā pulėšanu. Darbības, kuras nav paredzëts veikt ar elektroinstrumentu, var būt bīstamas un izraisit savainojumus.
  ▶ Nepārveidojiet šo elektroinstrumentu, lai tas darbotos tā, kā to nav veidojis vai īpaši norādījis instrumentu ražotājs. Šāda pārveide var izraisīt kontroles zudumu un radīt nopietnus savainojumus.
  ▶ Nelietojiet piederumus, kas nav īpaši projektēti izmantošanai kopā ar šo instrumentu un ko šim nolūkam nav ieteicis instrumenta ražotājs. Iespēja nostiprināt piederumu uz elektroinstrumenta vēl negarantē tā drošu lietošanu.
  ▶ lestiprināmā piederuma pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo norādīto griešanās ātrumu. Piederumi, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mesti prom.
  Piederuma ârêjam diametram un biezumam jäatbilst elektroinstrumenta konstrukcijai un izmëriem. Nepareiza izmëra piederumi pilnibā nenovietojas zem aizsarga un darba laikā apgrütina elektroinstrumenta vadību.
  Piederumu montāžas izmēriem jāatbilst elektroinstrumenta stiprinošo elementu izmēriem. Piederumi, kas precīzi neatbilst elektroinstrumenta stiprinošo elementu konstrukcijai, nevienmērīgi griežas, loti stipri vibrē un var būt par cēloni kontroles zaudēšanai pār instrumentu.
  ▶ Nelietojiet bojātus piederumus. Ik reizi pirms piederumu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vai abrazīvie diski nav atslāņojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un nolietošanās vai stipra izdiluma pazīmes un vai stieplu suku veidojošās stieples nav valīgas vai atlūzušas. Ja elektroinstruments vai tā piederums ir kritis no zināma augstuma, pārbaudiet, vai tas nav bojāts, vai ari iestipriniet instrumentā nebojātu piederumu. Pēc piederuma apskates un iestiprināšanas laujiet elektroinstrumentam darboties ar maksimālo griešanās ātrumu vienu minūti ilgi, stāvot vietā, ko nešķērso rotējošā piederuma rotācijas plakne, un nodrošinot, lai ari tuvumā esošās personas atrastos šādā vietā. Bojātie piederumi šādas pārbaudes laikā parasti salūzt.

Nēsājiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura, lietojiet sejas aizsargū, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no prom lidojošajām sikajām abrazīva vai apstrādājamā materiāla daļinām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus, aizsargcīmdus un īpašu priekšautu. Acu aizsarglīdzekļiem jāspēj pasargāt no lidojošajiem svešķermeņiem, kas dažkārt rodas dažādu darbu gaitā. Putekļu aizsargmaskai vai respiratoram jāspēj pasargāt filtrēt daļiņas, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi.
▶ Sekojiet, lai citas tuvumā esošās personas atrastos drošā attālumā no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā, jālieto individuālie darba aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai salūzuša piederuma daļas var lidot ar ievērojamu ātrumu un nodarīt kaitējumu cilvēku veselībai arī ievērojamā attālumā no darba vietas.
Veicot darbības, kuru laikā griešanas piederums var skart slēptus vadus vai paša instrumenta elektrokabeli, turiet elektroinstrumentu vienigī aiz izolētajām noturvirsmām. Zāga asmenim skarot spriegumnesošu vadu, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla daļām, kā rezultātā strādājošā persona var saņemt elektrisko triecienu.
▶ Nenovietojiet elektroinstrumentu, pirms tajā iestiprinātais piederums nav pilnīgi apstājies. Rotējošais piederums var skart balsta virsmu un iekerties tajā, kā rezultātā elektroinstruments var klūt nevadāms.
▶ Nedarbiniet elektroinstrumentu laikā, kad tas tiek pārvietots. Lietotāja apgērbs var nejauši saskarties ar rotējošo piederumu un iekerties tajā, izraisot piederuma saskaršanos ar kādu no lietotāja kermana dalām.
▶ Regulāri tīriet elektroinstrumenta ventilācijas atveres. Motora ventilators ivelek putekļus instrumenta korpusā, kur tie uzkrājas, bet liela metāla putekļu daudzuma uzkrāšanās var klūt par cēloni elektrotraumai.
Nedarbiniet elektroinstrumentu ugunsnedrošu materiālu tuvumā. Lidojošās dzirksteles var aizdedzināt šādus materiālus.
▶ Nelietojiet piederumus, kam nepieciešams pievadit dzesējošo škidrumu. Údens vai citu škidro dzesēšanas līdzekļu izmantošana var izraisīt elektrisko triecienu vai pat lietotāja bojāeju.

Atsitiens un ar to saistitie brīdinājumi:

Atsitiens ir specifiska instrumenta reakcija, pēkšni iekeroties vai iestrēgstot rotējošam slīpēšanas diskam, slīpēšanas pamatnei, stieplu sukai vai citam piederumam. Rotējoša abrazīvā diska iekeršanās vai iestrēgšana izraisa tā pēkšņu apstāšanos, kā rezultātā elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēguma vietā.

Piemēram, ja abrazīvais disks iekeras vai iestrēgst apstrādājamajā priekšmetā, tajā iegremdētā diska mala var izrauties no apstrādājamā materiāla vai izraisīt atsitienu. Šādā gadījumā abrazīvais disks pārvietojas lietotāja virzienā vai ari prom no viņa, atkarībā no diska rotācijas virziena attiecībā pret apstrādājamo priekšmetu. Turklāt, šādos apstāklos abrazīvais disks var salūzt.

Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmīgai lietošanai, un no tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.

▶ Stingri turiet elektroinstrumentu ar abām rokām un ienemiet tādu kermana un roku stāvokli, kas vislabāk lautu pretoties atsitiena spēkam. Vienmēr lietojiet papildrokturi, ja tāds ir paredzēts, jo tas elektroinstrumenta palaišanas brīdi laus optimāli kompensēt atsitienu vai reaktīvo griezes momentu un saglabāt kontroli pār instrumentu. Veicot atbilstošus piesardzības pasākumus, lietotājs jebkurā situācijā spēj efektīvi pretoties atsitiena izraisitajiem spēkiem.
Netuviniet rokas rotējošam piederumam. Atsitiena gadījumā piederums var skart lietotāja roku.
Izvairieties atrasties vietä, kurp atsitiena gadijumä varëtu pärvietoties elektroinstruments. Atsitiena brīdi elektroinstruments pärvietojas virzienä, kas ir pretëjs diska kustības virzienam iestrēgšanas vietä.
▶ levērojiet īpašu piesardzību, apstrādājot stūrus, asas malas u.c.. Nepieļaujiet piederuma atlēkšanu no apstrādājamā priekšmeta vai iekeršanos tajā. Saskaroties ar stūriem vai asām malām, rotējošais piederums bieži iekertas apstrādājamā priekšmetā, kas var būt par cēloni kontroles zaudēšanai pār elektroinstrumentu vai atsitienam.
▶ Neiestipriniet elektroinstrumentā zāga kēdes koka grebšanas asmeni, segmentveida dimanta disku ar periferiālo spraugu, kas ir platāka par 10 mm, kā ari zāga asmeni ar zobiem. Šādu asmeņu izmantošana bieži izraisa atsitienu vai rada priekšnoteikumus kontroles zaudēšanai pār instrumentu.

İpašie drošības noteikumi, veicot rupjo slīpēšanu un nogriešanu:

Lietojiet vienīgi Jūsu elektroinstrumentam paredzēta tipa slīpēšanas diskus un šiem diskiem paredzētu aizsargpārsegu. Aizsargpārsegs var nepietiekami nosegt elektroinstrumentam nepiemērotus slīpēšanas diskus, lidz ar to nelaujot panākt vēlamo darba drošibu.
▶ Centrā ieliektu disku slipējošajai virsmai jābūt nostiprinātai zemāk par aizsargpārsega lūpas plakni. Ja disks ir nepareizi nostiprināts un izvirzās virs aizsargpārsega lūpas plaknes, nevar tikt nodrošināta pietiekoša lietotāja aizsardzība.
Aizsargpārsegam jābūt droši nostiprinātam uz elektroinstrumenta un noregulētam tā, lai lietotāja virzienā būtu vērsta pēc iespējas mazāka diska nenosegtā daļa. Aizsargpārsegs palīdz aizsargāt lietotāju no atlūzām un nejaušas saskaršanās ar slīpēšanas disku, kā arī no lidojošām dzirkstelēm, kas var aizdedzināt apģērbu.

▶ Diskus drīkst izmantot vienīgi ieteiktajiem lietošanas veidiem. Piemēram, neizmantojiet slīpēšanai griešanas diska sānu virsmu. Abrazīvie griešanas diski ir paredzēti materiālu apstrādei ar malas griežējšķautni, tāpēc stiprs spiediens sānu virzienā var salauzt šos piederumus.
Kopā ar izvēlēto slīpēšanas disku izmantojiet vienīgi nebojātu balsta paplāksni ar piemērotu formu un izmēriem. Piemērota tipa balsta paplāksne darba laikā droši balsta griešanas disku un samazina tā salūšanas iespēju. Kopā ar griešanas diskiem izmantojamās balsta paplāksnes var atšķirties no balsta paplāksnēm, kas izmantojamas kopā ar slīpēšanas diskiem.
▶ Neizmantojiet nolietotus slīpēšanas diskus, kas paredzēti lielākas jaudas elektroinstrumentiem. Lieliem elektroinstrumentiem paredzētie slīpēšanas diski nav piemēroti lielākam ātrumam vai mazākiem elektroinstrumentiem, tāpēc tie darba laikā var salūzt.
Lietojot divu funkciju diskus vienmēr izmantojiet darbam atbilstošo aizsargu. Ja netiek lietots pareizais aizsargs, tas var nenodrošināt vēlamo aizsardzības līmeni un izraisīt nopietnas traumas.

Papildu drošības noteikumi, veicot nogriešanas darbus:

▶ Neizdariet pärāk stipru spiedienu uz griešanas disku un nepieļaujiet tā iestrēgšanu. Nemēginiet veidot pärāk dzilus griezumus. Pārslogojot griešanas disku, tas biežāk iestrēgst griezumā, līdz ar to pieaugot atsitiena vai diska salūšanas iespējai.
Izvairieties atrasties rotējošā griešanas diska priekšā vai aiz tā. Ja darba laikā lietotājs pārvieto griešanas disku prom no sevis apstrādājamā priekšmeta virzienā, tad atsitiena gadījumā elektroinstruments ar rotējošu griešanas disku tiks mests tieši lietotāja virzienā.
Pärtraucot darbu jebkāda iemesla dēl vai iestrēgstot griešanas diskam, izslēdziet elektroinstrumentu un turiet to nekustīgi, līdz disks pilnīgi apstājas. Nemēginiet izvilkt no griezuma vēl rotējošu griešanas disku, jo šāda rīcība var klūt par cēloni atsitienam. Noskaidrojiet un novērsiet diska iestrēgšanas cēloni.
▶ Neatsāciet griešanu, ja griešanas disks atrodas griezumā. Nogaidiet, līdz griešanas disks sasniedz pilnu griešanās ātrumu, un tikai tad uzmanīgi ievadiet disku griezumā. Ja elektroinstruments tiek ieslēgts laikā, kad tajā iestiprinātais griešanas disks atrodas griezumā, tas var iestrēgt griezuma vietā vai izlekt no tās, kā arī var notikt atsitiens.
Lai samazinātu atsitiena risku, iestrēgstot griešanas diskam, atbalstiet griežamā materiāla loksnes vai liela izmēra apstrādājamos priekšmetus. Lieli priekšmeti nereti tiecas saliekties paši sava svara iespaidā. Balsti jānovieto zem apstrādājamā priekšmeta abās griešanas diska pusēs – gan griezuma tuvumā, gan ari priekšmeta malā.
▶ levērojiet īpašu piesardzību, veidojot padzilinājumus sienās vai citos objektos, kas nav aplūkojami no abām pusēm. legremdējamais griešanas disks var skart gāzes

vadu, üdensvadu, elektropärvades liniju vai citu objektu, izraisot atsitienu.

▶ Nemëginiet veikt izliektu griezumu. Pârslogojot disku, slodze palielinäs un izraisa diska sagriešanos vai iestrëgšanu griezumä, palielinot atsitiena vai diska salüšanas iespēju.

İpašie drošības noteikumi, veicot slīpēšanu:

Izmantojiet pareiza izmēra slippapīra disku. Izvēlieties darbam slippapīra loksnes ar izmēriem, ko norādījis ražotājs. Ja slippapīra loksne sniedzas pāri slīpēšanas pamatnes malām, tas var izraisīt grieztas brūces, izsaukt slippapīra loksnes iestrēgšanu vai plīšanu, kā arī izraisīt atsitienu.

İpašie drošības noteikumi, veicot apstrādi ar stiepļu suku:

▶ Atcerieties, ka stieples var izkrist no sukas un lidot prom ari parastās apstrādes laikā. Nepārslogojiet stieples, pārāk stipri noslogojot suku Atlūzušās stieples var viegli izklūt cauri apğerbam un iespiesties ādā.
Ja, veicot apstrādi ar stieplu suku, tiek ieteikts izmantot aizsargu, nepieļaujiet kausveida vai diskveida stieplu sukas saskaršanos ar aizsargu. Kausveida un diskveida stieplu sukas darba slodzes un centrbēdzes spēka iespaidā var izplesties, palielinoties to diametram.

Papildu drošības noteikumi

Nēsājiet aizsargbrilles.

Aizsargapvalku nedrikst izmantot griešanai. Izmantojot piemērotu stiprinājumu, aizsargapvalku var izmantot arī griešanai.

Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermena stāvokli. Elektroinstrumentu ir drošāk vadīt ar abām rokām.

levietojamiem instrumentiem ar iekšėjo vītni, piemēram, birstēm un dimanta urbjiem, pievērsiet uzmanibu slipēšanas vārpstas maksimālajam vītnes garumam. Vārpstas gals nedrikst pieskarties ievietojamā darbinstrumenta apakšdalai.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisit aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisit sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.
▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.
▶ Elektrobarošanas pärtraukuma gadijumā, piemēram, tad, ja tiek atvienots akumulators, atblokējiet

elektroinstrumenta ieslēdzēju un pārvietojiet to stāvokli "Izslēgts". Tā tiek novērsta elektroinstrumenta patvalīga, nekontrolēta ieslēgšanās.

▶ Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
Uzglabājiet ievietojamos darbinstrumentus ēku iekšienė sausā, neaizsalstošā telpā ar vienmērigu temperatūru.
Pirms elektroiekārtas transporēšanas noņemiet ievletojamos darbinstrumentus. Tādā veidā Jūs novērsīsiet bojājumus.
Uz limētiem griešanas un slipēšanas diskiem ir norādīts derīguma terminš, pēc kura šos diskus vairs nedrikst izmantot.
Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit isslēgumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
▶ Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radit sprādziena un īsslēguma briesmas.

▶ Ievēribai! Lietojot elektroinstrumentus ar Bluetooth ^ , var rasties traucējumi citām iekārtām un iericēm, lidmašinām un medicīiniskajām iericēm (piemēram, sirds stimulatoriem, dzirdes aparātiem). Tāpat nevar pilnīgi izslēgt kaitējumu rašanos cilvēkiem un dzīvniekiem, kas atrodas elektroinstrumenta lietošanas vietas tiešā tuvumā. Nelietojiet elektroinstrumentus ar Bluetooth ^ medicinisko ieriču, degvielas uzpildes staciju un kīmisko iekārtu tuvumā, kā arī objektos ar paaugstinātu sprādzienbīstamību un spridzināšanas vietu tuvumā. Nelietojiet elektroinstrumentus ar Bluetooth ^* lidmašinās. Nepieļaujiet elektroinstrumenta ilgstošu darbību kermana tiešā tuvumā.

Vārdiskā zīme Bluetooth®, kā arī grafiskais attēlojums (logotips) ir uznēmuma Bluetooth SIG, Inc. registrēta preču zīme un īpašums. Uznēmums Robert Bosch Power Tools GmbH šo vārdisko zīmi/grafisko attēlojumu lieto licencēti.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma dalā.

Pielietojums

Elektroinstruments ir paredzëts metäla, akmens, plastmasas un kompozītmateriälu griëšanai un apstrādei ar stieplu suku, metäla, plastmasas un kompozītmateriälu rupjajai slipēšanai, kā arī akmens urbšanai ar dimanta kronurbjiem, nelietojot üdeni. To veicot ir jäievēro pareiza aizsargpärsega lietošana (skatīt „Lietošana“, Lappuse 471).

Veicot akmens griešanu, jānodrošina pietiekoša putekļu uzsūkšana.

Elektroinstrumentu kopā ar lietošanai atļautiem slipešanas darbinstrumentiem var izmantot arī slipešanai ar slippapīru. Elektroinstrumentu nedrikst lietot akmens materiālu slipešanai ar dimanta kausveida diskiem.

(GWS 18V-10 SC / GWS 18V-10 PSC)

Ja elektroinstrumentā ir ievietots Bluetooth® Low Energy modulis GCY 42, kurā tiek izmantota Bluetooth® radiosakaru tehnologija, iespējams pārraidīt elektroinstrumenta datus un iestatījumus starp elektroinstrumentu un mobilo gala ierīci.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) Aizsargpārsega atbrīvošanas svira
(2) Griešanās virziena bultiņa uz korpusa
(3) Darbvārpstas fiksēšanas poga
(4) LED kontrollampa
(5) Lietotāja saskarne (GWS 18V-10 SC / GWS 18V-10 PSC)
(6) leslēdzējs/izslēdzējs (GWS 18V-10 / GWS 18V-10 SC)
(7) Pärkläjums Bluetooth® modulim (GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)
(8) Akumulators ^a)
(9) Akumulatora atbrivošanas taustiņš ^a)
(10) Vibrācijas slāpējošs papildrokturis (ar izolētu noturvirsmu) (GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)
(11) Standarta papildrokturis (ar izolētu noturvirsmu) (GWS 18V-10)
(12) leslēdzējs/izslēdzējs (GWS 18V-10 PC / GWS 18V-10 PSC)
(13) leslēdzēja/izslēdzēja atblokēšanas svira (GWS 18V-10 PC / GWS 18V-10 PSC)

464 | Latviešu

(14) Slipēšanā izmantojams nosūkšanas apvalks ^a)
(15) Slīpēšanas aizsargpārsegs
(16) Griešanas aizsargpārsegs ^a)
(17) Griešanas pārklājums
(18) Balstpaplāksne ar gredzenblivi
(19) Cietmetāla kausveida disks ^a)
(20) Slipripa ^4
(21) Diskveida birste ( 22,22 mm) ^a)
(22) Diskveida birste (M14) ^a)
(23) Griezējdisks ^a)
(24) Dimanta griezējdisks ^a)
(25) Ātrspilējošais uzgrieznis ar skavu
(26) Rokturis (ar izolētu noturvirsmu)
(27) Slīpēšanas darbvārpsta
(28) Roku aizsargs ^a
(29) Nosūkšanas pārsegs griešanai ar vadotnes slīdni ^a)
(30) Gumijas slīpēšanas disks ^a)
(31) Sliploksne ^a)

(32) Apałais uzgrieznis ^a)
(33) Divizcilņu uzgriežņu atslēga piespiedējuzgrieznim/apalajam uzgrieznim
(34) Kausveida birste ^a)
(35) Konusveida birste ^a)
(36) Dimanta kronurbis ^a)
(37) Valējā tipa uzgriežņu atslēga ^a)
(38) Akumulatora uzlādes pakāpes indikators (lietotāja saskarne)
(39) Apgriezienu skaita iestatijumu indikators (lietotāja saskarne)
(40) Apgriezienu skaita iestatijumu taustiņš (lietotāja saskarne)
(41) Elektroinstrumenta statusa indikators (lietotāja saskarne)
(42) Pārslodzes aizsardzības indikators (lietotāja saskarne)
a) Šeit attēlotie vai aprakstitle piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Lenka slīpmašina GWS 18V-10 GWS 18V-10 GWS 18V-10 GWS 18V-10
							GWS 18V-10
							SC
Izstrādājuma numurs		3 601 JJ4 0..	3 601 JJ4 0..	3 601 JJ4 0..	3 601	JG3 3..	3 601 JG3 6..
Nominālais spriegums V= 18 18 18 18
Nominālais apgriezienu skaitsA)	min-1		9000	9000	9000	9000
Apgriezienu skaita regulēšanas diapazons	min-1		-- -	4500-9000	4500-9000
Maks. slīpripas diametrsgumijas škīvjveida slīpripas diametrss	mm	100	115	125	100	115
Slīpēšanas darbvārpstas vitne			M	10 M	14 M	14 M	10 M 14
Maks. slīpēšanas darbvārpstas vitnes garums	mm	22	22	22	22
Atsitiena izslēgšana ●●●●●
Aizsardzība pret atkārtotu ieslēgšanos			●●●●●
Izskrējiena bremze ●●●●●
Apgriezienu skaita iestatījums			-- - ●●
Svars atbilstīgi EPTA-Procedure 01: 2014B)	kg	2,1-3,3	2,1-3,4	2,1-3,4	2,0-3,3	2,1-3,4
Ieteicamā apkārtējās vides temperatūra uzlādes laikā	°C	0...+35	0...+35	0...+35	0...+35	0...+35
Pielaujamā apkārtējās vides temperatūra darbībasC) un glabāšanas laikā	°C	-20...+50		-20...+50		-20...+50

Latviešu | 465

Lenka slipmašina GWS 18V-10 GWS 18V-10 GWS 18V-10 GWS 18V-10					GWS 18V-10
				SC	SC
Ieteicamie akumulatori GBA 18V...	ProCORE18V...	GBA 18V...	GBA 18V...	GBA 18V...	GBA 18V...
		ProCORE18V...	ProCORE18V...	ProCORE18V...	ProCORE18V...
Ieteicamās uzlādes ierīces GAL 18...	GAX 18...	GAL 18...	GAL 18...	GAL 18...	GAL 18...
		GAX 18...	GAX 18...	GAX 18...	GAX 18...
	GAL 36...	GAL 36...	GAL 36...	GAL 36...	GAL 36...

Datu pārraide

Bluetooth*		--- Bluetooth®4.2	(Low Energy)D)	Bluetooth®4.2 (Low Energy)D)
Signālu intervāls s - - - 8 8
Maksimālā signāla aizsniedzamībaE)	m - - - 30 30

A) Nominālais brīvgaitas griešanās ātrums atbilstīgi EN IEC 62841-2-3 piemērotu darba instrumentu izvēlei. Faktiskais apgriezienu skaits drošības apsvērumu dēl un atkarībā no ražošanas pielaidēm ir mazāks.
B) atkaribā no izmantotā akumulatora (8), aizsargpārsega ((16), (15), (17)) un no izmantotā papildroktura ((11), (10))
C) Samazināta jauda pie temperatūras <0 °C.
D) Mobilajām gala iericēm ir jābūt saderigām ar Bluetooth Low Energy iericēm (versija 4.2) un jaatbalsta profils Generic Access Profile (GAP).
E) Signāla sniedzamība var ievērojami mainīties atbilstīgi ārējiem apstākljiem, ari izmantotajai uztveršanas ierīcei. Slēgtās telpās un metāla škēršlu (piemēram, sienas, plaukti, konstrukcijas u. c.) dēl Bluetooth® signāla sniedzamība var būtiski samazināties.

Lenka slipmašina GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 PC GWS 18V-10 PSC

Izstrādājuma numurs		3 601 JG3 4.. 3 601 JG3 5.. 3 601 JG3 E.. 3 601 JG3 F..
Nominālais spriegums	V=	18	18	18	18
Nominālais apgriezienu skaitsA)	min^-1	9000	7500	9000	9000
Apgriezienu skaita regulēšanas diapazons	min^-1	4500-9000	4000-7500	-	4500-9000
Maks. slīpripas diametrs/gumijas škīvjveida slīpripas diametrs	mm	125	150	125	125
Slīpēšanas darbvārpstas vītne		M 14	M 14	M 14	M 14
Maks. slīpēšanas darbvārpstas vītnes garums	mm	22	22	22	22
Atsitiena izslēgšana		●	●	●	●
Aizsardzība pret atkārtotu ieslēgšanos		●	●	●	●
Izskrējiena bremze		●	●	●	●
Apgriezienu skaita iestatījums		●	●	-	●
Svars atbilstīgi EPTA-Procedure 01: 2014^B)	kg	2,2-3,5	2,2-3,6	2,2-3,5	2,2-3,5
Ieteicamā apkārtējās vides temperatūra uzlādes laikā	°C	0...+35	0...+35	0...+35	0...+35
Pieļaujamā apkārtējās vides temperatūra darbībasC) un glabāšanas laikā	°C	-20...+50	-20...+50	-20...+50	-20...+50
Ieteicamie akumulatori		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Ieteicamās uzlādes ierīces		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Datu pārraide

Bluetooth ^*

Bluetooth ^ 4.2(Low Energy) ^D)

Bluetooth ^ 4.2(Low Energy) ^D)

Bluetooth ^* 4.2(Low Energy) ^D)

Bluetooth ^* 4.2(Low Energy) ^D)

466 | Latviešu

Lenka slipmašina GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 PC GWS 18V-10 PSC

Signālu intervāls s 8 8 8 8
Maksimālā signāla aizsniedzamībaE)	m 30 30 30 30

A) Nominālais brīvgaitas griešanās ātrums atbilstīgi EN IEC 62841-2-3 piemērotu darba instrumentu izvēlei. Faktiskais apgriezienu skaits drošības apsvērumu dēļ un atkarībā no ražošanas pielaidēm ir mazāks.

B) atkaribā no izmantotā akumulatora (8), aizsargpārsega ((16), (15), (17)) un no izmantotā papildroktura ((11), (10))

C) Samazināta jauda pie temperatūras <0 °C.

D) Mobilajam gala iericem ir jabut saderigam ar Bluetooth Low Energy iericem (versija 4.2) un jaatbalsta profils Generic Access Profile (GAP).

E) Signāla sniedzamība var ievērojami mainīties atbilstīgi ārējiem apstākljiem, ari izmantotajai uztveršanas iericei. Slēgtās telpās un metāla škēršlu (piemēram, sienas, plaukti, konstrukcijas u. c.) dēl Bluetooth® signāla sniedzamība var būtiski samazināties.

Informācija par troksni un vibrāciju

	GWS 18V-10 GWS 18V-10 GWS 18V-10 GWS 18V-10 SC	GWS 18V-10 SC
	3 601 JJ4 0.. 3 601 JJ4 0.. 3 601 JJ4 0.. 3 601 JG3 3.. 3 601 JG3 6..

Trokšna emisijas vērtības ir noteiktas atbilstīgi EN IEC 62841-2-3.

Elektroinstrumenta A-novērtētais trokšņu limenis sastāda
Skaņas spiediena limeni	dB(A)	82	82	82	82	82
Skaņas jaudas limeni	dB(A)	90	90	90	90	90
K nenoteiktību	dB	3	3	3	3	3
Lietojiet dzirdes aizsarglidzekļus!

Vibrāciju kopējā vērtība a _h (vektoru summa trijos virzienos) un K nenoteiktība EN IEC 62841-2-3 sastāda:

Virsmu slīpēšanu (rupjo apstrādi) un abrazīvo griešanu:
a_h	m/s2	6,5	6,5	6,5	6,0	6,0
K	m/s2	1,5	1,5	1,5	1,5	1,5
Slīpēšana ar slīpripu:
a_h	m/s2	3,5	3,5	3,5	3,5	3,5
K	m/s2	1,5	1,5	1,5	1,5	1,5

GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 PC GWS 18V-10 PSC
	3 601 JG3 4.. 3 601 JG3 5.. 3 601 JG3 E..	3 601 JG3 F..

Trokšna emisijas vērtības ir noteiktas atbilstīgi EN IEC 62841-2-3.

Elektroinstrumenta A-novērtētais trokšņu limenis sastāda
Skaņas spiediena limeni	dB(A)	82	84	82	82
Skaņas jaudas limeni	dB(A)	90	92	90	90
K nenoteiktibu	dB	3	3	3	3
Lietojiet dzirdes aizsarglidzekļus!

Vibrāciju kopējā vērtība a _h (vektoru summa trijos virzienos) un K nenoteiktība EN IEC 62841-2-3 sastāda:

Virsmu slipēšanu (rupjo apstrādi) un abrazīvo griešanu:
a_h	m/s2	6,0	6,5	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5
Slipēšana ar slīpripu:
a_h	m/s2	3,5	3,0	3,5	3,5
K	m/s2	1,5	1,5	1,5	1,5

Plāna skārda vai citu viegli vibrējošu materiālu ar lielu virsmu slīpēšana var novest pie paaugstinātas trokšņa emisijas vērtības līdz pat 15dB. Ar piemērotiem smagiem slāpēšanas pārklājiem paaugstinātas trokšņa emisijas var tikt samazinātas.

Paaugstināta trokšņu emisija ir jāņem vērā gan veicot skaņas jaudas riska novērtējumu, gan ari izvēloties piemērotu dzirdes aizsarglidzekli.

Šajā pamācībā norādītais vibrācijas limenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salidzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precizi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Aizsardzība pret atsitienu

Pēkšņa atsitiena laikā, piemēram, kad elektroinstruments iestrėgst griezumā, motoram tiek elektroniski pārtraukta strāvas pievade. Tad LED darba gaisma (4) mirgo baltā krāsā un statusa indikators (41) ir sarkans.

Lai atsaktu darbu, pārvietojiet ieslēdzēju/izslēdzēju (6)i izslēgtā stāvokli un atkārtoti ieslēdziet elektroinstrumentu.

Aizsardzība pret atkārtotu ieslēgšanos

Aizsardzība pret atkārtotu ieslēgšanos novērš elektroinstrumenta nekontrolētu ieslēgšanos, kad atjaunojas pārtraukta strāvas pievade.

Kad aktivizējas aizsardzība pret atkārtotu ieslēgšanos, statusa indikators (41) mirgo sarkanā krāsā.

Lai pēc aizsardzības aktivizēšanās atsāktu darbu, pārvietojiet ieslēdzēju (6) izslēgtā stāvoklī un atkārtoti ieslēdziet elektroinstrumentu.

Izslēgšanās trieciena dēl

lebūvēta izslēgšanās funkcija trieciena dēļ nodrošina elektroinstrumenta izslēgšanos, tiklīdz tas nokrīt un atsitas pret grīdu. Statusa indikators (41) mirgo sarkanā krāsā. Lai atsāktu darbu, pārvietojiet ieslēdzēju/izslēdzēju (6) izslēgtā stāvoklī un atkārtoti ieslēdziet elektroinstrumentu.

Lietotāja interfeiss (attēls F)

(GWS 18V-10 SC / GWS 18V-10 PSC)

Lietotāja interfeiss (5) kalpo elektroinstrumenta griešanās ātruma priekšizvēlei, kā arī ľauj nolasīt elektroinstrumenta akumulatora uzlādes pakāpi.

Izskrējiena bremze

Elektroinstrumentam ir Bosch elektroniskā bremžu sistēma. Pēc izslēgšanas, slīpēšanas darbinstruments apstājas dažu sekunžu laikā. Salīdzinot ar lenķa slīpmašinām bez izskrējiena bremzes, darbības apturēšanas laiks

samazinās, kas lauj ātrāk nolikt elektroinstrumentu.

Griešanās ātruma iestatīšana

(GWS 18V-10 SC / GWS 18V-10 PSC)

Ar apgriezienu skaita iepriekšējas iestatīšanas taustiņu (40) var iepriekš iestatīt vajadzīgo apgriezienu skaitu, aīr elektroinstrumenta darbības laikā. Tālāk redzamajā tabulā ir norādītas ieteicamās vērtības.

Materiāls Lietojums Rezerves		darbinstruments	Apgriezienu skaita iestatījuma pakāpe	GWS 18V-10 SC (100/115/125 mm) [min ^-1 ]	GWS 18V-10 SC (150 mm) [min ^-1 ]	GWS 18V-10 PSC (125 mm) [min ^-1 ]
Metāls Krāsas noņemšana		Slīploksne 1 4500	4500 4500
Metāls Apstrāde ar birsti, rūsas noņemšana		Kausveida birste, slīploksne	1 4500 4500	4500
Nerūsējošais tērauds	Slīpēšana Slīpripa/škiedru slīpdisks		2 6000 6000	6000
Metāls Rupjā slīpēšana Slīpripa 3 maks. maks. maks.

468 | Latviešu

Materiāls Lietojums Rezerves	darbinstruments	Apgriezienu skaita iestatijuma pakāpe	GWS 18V-10 SC (100/115/125 mm) [min ^-1 ]	GWS 18V-10 SC (150 mm) [min ^-1 ]	GWS 18V-10 PSC (125 mm) [min ^-1 ]
Metāls Griešana Griežējdisks 3 maks. maks. maks.
Akmens Griešana Dimanta	griežējdisks	3 maks. maks. maks.

Norādītās apgriezienu skaita pakāpes vērtības ir orientējošas.

- lestiprināmā piederuma pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo norādīto griešanās ātrumu. Piederumi, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mesti prom.

Akumulators

Bosch pārdod akumulatora elektriskos darbinstrumentus ari bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta piegādes komplektācijā ir iekļauts akumulators, ir norādīts uz iesainojuma.

Akumulatora uzlāde

Izmantojiet vienīgi tehniskajos datos norāditās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem lītija jonu akumulatori tiek piegādāti dalēji uzlādētā stāvokli. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Akumulatora ielikšana

levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.

Akumulatora iznemšana

Lai iznemtu akumulatoru, nospiediet akumulatora atbrivošanas taustinu un izvelciet akumulatoru.

Nedarbojieties ar spēku.

Akumulatoram 2 ir divpakāpju fiksators, kas neļauj tam izkrist, kad nejauši nospiež akumulatora atbrīvošanas pogu. Kamēr akumulators ir ielikts elektroinstrumentā, to notur atspere.

Akumulatora uzlādes pakāpes indikators

Akumulatora uzlādes pakāpes indikatora zalās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvokli. Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu evai .Tas iespējams arī tad, ja akumulators ir izņemts no elektroinstrumenta.

Ja pēc akumulatora uzlādes pakāpes nolasišanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.

Akumulatora uzlādes līmenis tiek rādīts ari lietotāja saskarnē Stāvokļa rādījumi.

Akumulatora tips GBA 18V...

LED Uzlādes limenis

Pastāvīgi deg 3 zalas LED diodes 60–100%

Pastāvīgi deg 2 zaļas LED diodes 30–60%

Pastāvīgi deg 1 zaļa LED diode 5–30%

Mirgo 1 zala LED diode 0-5%

Akumulatora tips ProCORE18V...

LED Uzlādes limenis

Pastāvīgi deg 5 zalas LED diodes 80–100%

Pastāvīgi deg 4 zaļas LED diodes 60–80%

Pastāvīgi deg 3 za|as LED diodes 40–60%

Pastāvīgi deg 2 zaļas LED diodes 20–40%

Pastāvīgi deg 1 zaļa LED diode 5–20%

Mirgo 1 zaja LED diode 0–5%

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un üdens.

Uzglabājiet akumulatoru pie temperatūras no -20°C lidz 50°C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.

Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Montāža

Energotaupigās tehnoloģijas Bluetooth ^3 moduļa GCY 42 uzstādīšana

Norāde: Elektroinstrumentiem GWS 18V-10 PC Bluetooth ^5 Low Energy modulis GCY 42 ir pieejams kā piederums; elektroinstrumentiem GWS 18V-10 SC, GWS 18V-10 PSC tas ir iekļauts standarta piegādes komplektā.

Informācija par Bluetooth® Low Energy moduli GCY 42 ir sniegta attiecīgajā lietošanas pamācībā.

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

Piezime. Ja darba laikā salūzt slipēšanas disks vai tiek bojātas aizsargpārsega/elektroinstrumenta stiprināšanas ierīces, elektroinstruments nekavėjoties jānosūta uz klientu apkalpošanas remonta darbnīcu, kuras adrese ir sniegta sadalā „Klientu apkalpošanas dienests un konsultācijas par lietošanu“.

Slipēšanas aizsargpārsegs

Novietojiet aizsargpārsegu (15) uz elektroinstrumenta stiprinājuma tā, lai pārsega kodēšanas izcilni sakristu ar stiprinājuma gropēm. Nospiediet un turiet nospiestu atblokēšanas sviru (1).

Spiediet aizsargpārsegu (15) uz darbvārpstas aptveres, līdz aizsargpārsega apcilnis piekļaujas pie elektroinstrumenta atloka, un grieziet aizsargpārsegu, līdz tas dzirdami fiksējas.

Pielāgojiet aizsargpārsega pozīciju (15) darba vajadzībām. Lai to izdarītu, spiediet atblokēšanas sviru (1) uz augšu un grieziet aizsargpārsegu (15) vēlamajā pozīcijā.

Vienmēr noregulējiet aizsargpārsegu (15) tā, lai visi atblokēšanas sviras (1) izcilņi iekertos atbilstošajās aizsargpārsega (15) atverēs.
▶ Pagrieziet aizsargpärsegu (15) tā, lai tiktu novērsta dzirksteļu lidošana elektroinstrumenta lietotāja virzienā.
Aizsargpärsegs (15) drīkst būt pagriežams tikai tad, kad darbina atblokēšanas sviru (1)! Citādi elektroinstrumenta lietošanu nekādā gadījumā nedrīkst turpināt un tas ir jānogādā klientu apkalpošanas dienestā.

Norāde: aizsargpārsega (15) kodēšanas izcilni nodrošina, ka var montēt tikai vienu elektroinstrumentam piemērotu aizsargpārsegu.

Slipēšanas aizsargs ar putekļu uzsūkšanu

Lai samazinātu putekļu daudzumu slīpējot krāsas, lakas un plastmasu ar cietmetāla kausveida disku (19), varat izmantot nosūkšanas pārsegu (14). Nosūkšanas pārsegs (14) nav piemērots metāla apstrādei.

Pie nosūkšanas pārsega (14) var pieslēgt piemērotu Bosch vakuumsūcēju. Šim nolūkam ievietojiet uzūkšanas šlūteni ar uzūkšanas adapteri tam paredzētajā nosūkšanas pārsega uzgalī.

Aizsargpärsegs griešanai

Griešanai vienmēr izmantojiet griešanas aizsargpārsegu (16) vai slipēšanas aizsargpārsegu (15) kopā ar griešanas aizsargpārsegu (17).
▶ Veicot akmens griešanu, nodrošiniet pietiekošu puteklu uzsūkšanu.

Griešanas aizsargpārsegs (16) ir nostiprināms līdzīgi kā slīpēšanas aizsargpārsegs (15).

Griešanas aizsargpärsegs no metāla

Samontējiet metāla griešanas aizsargpārsegu (17) uz slīpēšanas aizsargpārsega (15) (skatīt attēlu A): Pagrieziet fiksēšanas loku atpakal (1). Uzlieciet aizsargpārsegu (17) uz slīpēšanas aizsargpārsega (15) (2). Piespiediet fiksēšanas loku cieši pie aizsargpārsega (15) (3). Lai veiktu demontāžu (skatīt attēlu B) nospiediet pogu uz fiksēšanas loka (1) un pagrieziet to atpakal (2). Novelciet pārsegu (17) no aizsargpārsega (15) (3).

Plastmasas griešanas aizsargpärsegs

Uzlieciet plastmasas griešanas aizsargpärsegu (17) uz slipēšanas aizsargpärsega (15) (skatīt attēlu C).

Pärsegs (17) dzirdami un redzami nofiksējas uz aizsargpārsega (15).

Lai veiktu demontāžu (skatīt attēlu D) atbrīvojiet pārsegu (17) uz aizsargpārsega (15) (1) kreisajā vai labajā pusē un novelciet pārsegu (2).

Uzsūkšanas pārsegs darbam ar griešanas vadotni

Uzsūkšanas pārsegs darbam ar griešanas vadotni (29) ir nostiprināms līdzīgi, kā aizsargpārsegs slīpēšanai (15).

Roku aizsargs

- Darbam ar gumijas slīpēšanas pamatni (30) vai ar kausveida/konisko suku/dimanta kroņurbi vienmēr samontējiet uz instrumenta roku aizsargu (28).

Nostipriniet roku aizsargu (28) ar papildrokturi (11)/(10).

Standarta papildrokturis/pretvibrācijas papildrokturis Atbilstīgi veicamajam darbam ieskrūvējiet papildrokturi (11)/(10) reduktora galvas labajā vai kreisaj pusē.

▶ Lietojiet elektroinstrumentu tikai ar nostiprinātu papildrokturi (11)/(10).

Vibrācijas slāpējošā papildroktura izmantošana (10)

470 | Latviešu

nodrošina samazinātu vibrāciju apjomu un līdz ar to patikamāku un drošāku darba vidi.

Slīpēšanas darbinstrumentu montāža

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomainu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.

Notiriet slipmašinas darbvārpstu (27) un visas iestiprināmās daļas.

lestiprinot un iznemot slīpēšanas darbinstrumentus, fiksējiet slipmašinas darbvārpstu, nospiežot darbvārpstas fiksēšanas taustinu (3).

Nospiediet darbvärpstas fiksēšanas taustinu tikai laikā, kad slīpmašinas darbvärpsta negriežas. Pretējā gadījumā elektroinstruments var tikt bojāts.

Slipēšanas diski un griešanas diski

levērojiet slīpēšanas darbinstrumentu izmērus. Centrālā atvēruma diametram ir jāatbilst balstatloka izmēram. Nelietojiet adapterus vai citus samazinošos palīglīdzekļus. Lietojot dimanta griešanas diskus, raugieties, lai dimanta griešanas diska griešanās virziens sakristu ar elektroinstrumenta darbvārpstas griešanās virzienu (skatiet griešanās virziena norādīšanas bultiņu uz reduktora galvas). Montāžas darbību secība ir parādīta ilustratīvajā lappusē. Lai nostiprinātu slīpēšanas disku/griešanas disku, izmantojiet ātrspīlējošu uzgriezni (25) bez citiem instrumentiem.

Norāde: Montējot savienotus slīpēšanas vai griezējdiskus ar piegādāto balstpaplāksni (18) vai ātrspilējošo uzgriezni (25) nav nepieciešams izmantot starplikas.

Lai nostiprinātu slīpēšanas/griezējdisku, novietojiet balstpaplāksni ar gredzenblīvi (18) uz slīpēšanas darbvārpstas (27) un pievelciet to ar ātrspilējošo uzgriezni (25).

Átrspilējošo uzgriezni (25) izmantojiet tikai slīpēšanas diskiem/grišanas diskiem, kuru diamets nepārsniedz 150 mm.

▶ Ātrspilējošo uzgriezni (25) drīkst lietot vienīgi kopā ar slīpēšanas diskiem vai griešanas diskiem.
▶ Lietojiet tikai tādu ātrspilējošo uzgriezni, kas darbojas bez traucējumiem un nav bojāts (25).
Uzskrūvējot raugieties, lai ātrspilējošā uzgriežna aprakstītā puse (25)nebūtu vērsta slīpēšanas diska virzienā.
▶ Lai nostiprinātu slīpēšanas disku/griešanas disku, izmantojiet tikai piegādes komplektā iekļauto ātrspīlējošo uzgriezni (25).

Lai fiksētu slīpēšanas darbvārpstu, (3) nospiediet darbvārpstas fiksēšanas taustīņu. Lai pievilktu ātrspīlējošo uzgriezni (25), uzlokiet tā apskavu uz augšu un spēcīgi pagrieziet to pulksteņrādītāju kustības virzienā. Pēc tam apskavu nolokiet uz leju, lai fiksētu ātrspīlējošo uzgriezni. Nepietiek tikai ar vienu pievilcienu aiz diska malas.

Pareizi nostiprinātu, nebojātu ātrspilējošo uzgriezni (25) variet atskrūvēt ar roku. Uzlokiet ātrspilējošā uzgriežna apskavu uz augšu un spēcīgi pagrieziet ātrspilējošo uzgriezni pretēji pulksteņrāditāju kustības virzienam. Ja ātrspilējošais uzgrieznis ir iestrēdzis, nemēginiet to atskrūvēt ar instrumentu; izmantojiet divizcilņu uzgriežņu atslēgu.

Pēc balstpaplāksnes un slīpēšanas diska/ griezējdiska montāžas brīvajai slīpēšanas darbvārpstas vītnei ir jābūt vismaz 4 mm garai. Slīpēšanas instrumentam ir jābūt stingri nostiprinātam,

lai tas elektroinstrumenta izskrējiena laikā nenoskrūvētos no darbvārpstas.

Balstpaplāksnė (18) centrējošo apcilni aptver plastmasas dāja (gredzenblīve). Ja gredzenblīves nav vai tā ir bojāta, pirms instrumenta turpmākas lietošanas balstpaplāksne (18) noteikti jānomaina.

Pēc slīpēšanas darbinstrumenta iestiprināšanas un pirms elektroinstrumenta ieslēgšanas pārbaudiet, vai darbinstruments ir pareizi iestiprināts un var brīvi griezties. Pārliecinieties, ka slīpēšanas darbinstruments neskar aizsargpārsegu vai citas elektroinstrumenta daļas.

Izmantojamie slipēšanas darbinstrumenti

Jūs varat izmantot darbam visus lietošanas pamācībā norādītos slīpēšanas darbinstrumentus.

Izmantojamā slīpēšanas darbinstrumenta pieļaujamā griešanas ātruma [min. ^-1 ] un aploces ātruma [m/s] vērtibām jābūt ne mazākām par tālāk sniegtajā tabulā norāditajām vērtibām.

Nepārsniedziet uz slīpēšanas darbinstrumenta etiketes norāditās griešanās ātruma un aploces ātruma pielaujamās vērtības.

maks. [mm] [mm] [°]

	Dbsda [min]					^-1 [m/s]
	100	7,2	-	16	-	9000	80
	115	7,2	-	22,2	-	9000	80
	125	7,2	-	22,2	-	9000	80
	150	7,2	-	22,2	-	7500	80
	100	3,2	-	16	-	9000	80
	115	4,2	-	22,2	-	9000	80
	125	4,2	-	22,2	-	9000	80
	150	4,2	-	22,2	-	7500	80
	100	-	-	-	-	9000	80
	115	-	-	-	-	9000	80
	125	-	-	-	-	9000	80
	150	-	-	-	-	7500	80

75 30 - M 14 - 9000 45

Reduktora galvas pagriešana (skatiet attēlu G) (GWS 18V-10 / GWS 18V-10 PC)

▶ Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas

vienmër iznemiet no elektroinstrumenta akumulatoru. leslëdzëja nejauša nospiešana var izraisît savainojumu.

Pärnesuma galvu var pagriezt un nostiprinät stävokli ik pa 90°. Atseviškiem darbiem var izvėlėties izdevigāku ieslėdzēja/izslėdzēja novietojumu, piemēram, ja instrumentu lieto kreilis.

Pilnība izskrūvējiet 4 skrūves (1). Uzmanīgi pagrieziet pārnesuma galvu vēlamajā stāvoklī, nenoņemot to no elektroinstrumenta korpusa (2). No jauna ieskrūvējiet un pievelciet 4 skrūves (3).

Puteklu un skaidu uzsükšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škīrņu, minerālu un metālu puteklī var būt kaitīgi veselībai. Pieskaršanās šādiem puteklīem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu puteklī, piemēram, puteklī, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisit vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

- Darba vietai jābūt labi ventilējamai.

- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Lietošana

▶ Nenoslogojiet elektroinstrumentu līdz tādai pakāpei, ka tā darbvārpsta pārstāj griezties.

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

▶ levērojiet piesardzību, veidojot padzilīnājumus ēku nesošajās sienās, izlasiet sadalā „Par sienu statisko noslodzi“ sniegtos norādījumus.

▶ Stingri nostipriniet apstrādājamo priekšmetu, ja tas droši nenoturas vietā ar savu svaru.

▶ Pēc stipras noslodzes ľaujiet elektroinstrumentam dažas minūtes darboties brīvgaitā, lai atdzesētu tajā iestiprināto darbinstrumentu.

▶ Nelietojiet elektroinstrumentu kopā ar griešanas vai slipēšanas statnēm.

▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.

▶ Elektroinstrumenta, kurā ir uzstādīts Bluetooth ^® Low Energy modulis GCY 42, darbojas radio interfeiss.

472 | Latviešu

Tāpēc jāievēro vietējie lietošanas ierobežojumi, kādi pastāv, piemēram, lidmašinās un slimnicās.

Vietās, kur nav jāizmanto Bluetooth® pārraides tehnologijas, jāizņem Bluetooth® Low Energy modulis GCY 42 un pogas elements.

Ja elektroinstruments ir elektrostatiski uzlādējies, tajā iebūvētais elektroniskais mezgls izslēdz elektroinstrumentu. Lai atsāktu elektroinstrumentu lietot pēc izslēgšanās, atkārtoti nospiediet ieslēdzēju/izslēdzēju (6).

Norādījumi darbam

Rupjā slīpēšana

▶ Veicot rupjo slipēšanu ar savienotiem slipēšanas lidzekliem, vienmēr izmantojiet slipēšanas aizsargpārsegu (15).
▶ Nekādā gadījumā nelietojiet rupjajai slīpēšanai griešanas diskus.
▶ Veicot rupjo slipēšanu griešanas aizsargpārsegs (16) vai slipēšanas aizsargpārsegs (15) kopā ar samontētu griešanas aizsargpārsegu (17) var sadurties ar apstrādājamo materiālu un izraisīt kontroles zaudēšanu.

Veicot rupjo slipēšanu, optimāli apstrādes rezultāti ir sasniedzami pie slipēšanas darbinstrumenta sadures lenķa no 30° lidz 40°. Slipešanas laikā pārvietojiet elektroinstrumentu turp un atpakal, ieturot mērenu spiedienu. Tas ľauj novērst apstrādājamā priekšmeta pārkaršanu, izmainu rašanos krāsojumā un rievu veidošanos uz tā virsmas.

Izmanotojot savienotus diskus, kas ir atļauti gan griešanai, gan slīpēšanai, ir jāizmanto griešanas aizsargpārsegs (16) vai slīpēšanas aizsargpārsegs (15) ar samontētu griešanas pārsegu (17).

Virsmu slipēšana ar segmentveida slipēšanas disku.

▶ Veicot slipēšanu ar segmentveida slipēšanas disku, vienmēr izmantojiet slipēšanas aizsargpārsegu (15).

Ar segmentveida slīpēšanas disku (papildpiederums) var apstrādāt arī izliektas virsmas un profilus. Salīdzinājumā ar parastajiem slīpēšanas diskiem, segmentveida diski kalpo ievērojami ilgāk, tie nodrošina zemāku trokšņa limeni un zemāku slīpēšanas temperatūru.

Virsmu slipēšana ar slipēšanas pamatni.

Strādājot ar gumijas slīpēšanas pamatni (30), vienmēr nostipriniet uz instrumenta roku aizsargu (28).

Slīpēšanu ar slīpēšanas pamatni var veikt bez aizsargpārsega.

Montāžas secība ir parādīta grafikas lappusē.

Uzskrūvējiet apało uzgriezni (32) un pievelciet to ar divizcilņu uzgriežņu atslēgu.

Kausveida/diskveida/koniskä birste

▶ Veicot slipēšanu ar diskveida sukām, vienmēr izmantojiet slipēšanas aizsargpārsegu (15). Slipēšanu ar slipēšanas pamatni var veikt bez aizsargpārsega.

Strādājot ar kausveida vai diskveida suku, vienmēr nostipriniet uz instrumenta roku aizsargu (28).
Ja tiek pârsniegti maksimălie atlautie diskveida suku izmēri, diskveida suku stieplu matini var iekerties aizsargpârsegă un nolüzt.

Montāžas secība ir parādīta grafikas lappusē.

Kausveida/konisko/diskveida birsti ar M10/M14 vitni uz slipmašinas darbvärpstas jäuzskrūvē tik tālu, līdz tā stingri atduras pret darbvärpstas balsta atloku darbvärpstas vītnes galā. Stingri pievelciet kausveida/konisko/diskveida birsti ar valējā tipa uzgriežņu atslēgu.

Lai nostiprinātu diskveida birsti ar 16 mm (M10) vai 22,22 mm (M14) diametru, novietojiet balstpaplāksni ar gredzenblīvi (18) uz slīpēšanas darbvārpstas (27), uzskrūvėjiet apalo uzgriezni (32) un pievelciet to ar divizcilņu uzgriežņu atslęgu.

Metāla griešana

Griežot metälu ar savienotiem griešanas diskiem vai dimanta griešanas diskiem vienmër ir jäizmanto griešanas aizsargpärsegs (16) vai slipëšanas aizsargpärsegs (15) ar samontëtu griešanas pärsegu (17).
Izmantojot slipēšanas aizsargpārsegu, (15) veicot griešanu ar savienotiem griešanas diskiem, pastāv palielināts risks tikt pakļautam dzirksteļu un daļinu, kā arī disku fragmentu, kas atdalijušies diskam salūztot, iedarbībai.

Griešanas laikā pārvietojiet instrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām. Neizdariet spiedienu uz griešanas disku, nesasveriet to sānu virzienā un nepieļaujiet, lai tas sāktu oscilēt.

Nemēginiet bremzēt griešanas disku, iedarbojoties uz to ar sānu spiedienu.

Griešanas laikā elektroinstruments vienmēr jāpārvieto atpakalvirzienā. Pretējā gadījumā pastāv iespēja, ka griešanas disks tiks nekontrolēti mests ārā no griezuma. Griežot profilus un četrstūra caurules, ieteicams uzsākt griešanu vietā ar vismazāko šķērsgriezuma laukumu.

Akmens griešana

Griežot akmeni ar savienotiem griešanas diskiem vai akmeni/betonu ar dimanta griešanas diskiem vienmēr ir jāizmanto uzsūkšanas pārsegs darbam ar griešanas vadotni (29) vai griešanas aizsargpārsegs, (16) vai slīpēšanas aizsargpārsegs (15) ar samontētu griešanas pārsegu (17).
▶ Veicot akmens griešanu, nodrošiniet pietiekošu puteklu uzsūkšanu.
▶ Nēsājiet putekļu aizsargmasku.

Elektroinstrumentu drīkst lietot vienīgi sausajai griešanai un slīpēšanai (bez ūdens pievadišanas).
Izmantojot griešanas aizsargpârsegu (16), slipëšanas aizsargpârsegu (15) vai slipëšanas aizsargpârsegu (15) ar samontëtu griešanas pârsegu (17) betona vai mûra griešanas un slipëšanas darbu laikā veidojas palielināts putekļu daudzums, kā ari palielinās risks zaudēt elektroinstrumenta kontroli, kas var novest pie atsitiena.

Akmens griešanai ieteicams izmantot dimanta griešanas diskus.

Lietojot uzsūkšanas pārsegu darbam ar griešanas vadotni (29), jālieto ari vakuumsūcējs, kas ir piemērots akmens putekļu uzsūkšanai. Bosch piedāvā piemērotus vakuumsūcējus.

leslēdziet elektroinstrumentu un novietojiet griešanas vadotnes priekšējo malu uz apstrādājamā priekšmeta. Pārvietojiet elektroinstrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām.

Griežot īpaši cietus materiālus, piemēram, betonu ar lielu grants saturu, dimanta griešanas disks var pārkarst un tādējādi to var bojāt. Kad dimanta griešanas disks pārkarst, uz tā veidojas dzirksteļu aplis.

Tad pārtrauciet griešanu un laujiet dimanta griešanas diskam atdzist, islaicīgi darbinot instrumentu brīvgaitā ar maksimālo griešanās ātrumu.

Ja ievērojami samazinās instrumenta veiktspēja, un veidojas dzirksteļu aplis, dimanta griešanas disks ir klūvis neass. Disku var atkārtoti uzasināt, griežot abrazīvu materiālu, piemēram, kalkaino smilšakmeni.

Citu materiālu griešana

Griežot tādus materiālus kā plastmasa, kompozītmateriālus utt. ar savienotiem griešanas diskiem vai Carbide Multi Wheel diskiem, vienmēr ir jāizmanto griešanas aizsargpārsegs (16) vai slīpēšanas aizsargpārsegs (15) ar samontētu griešanas pārsegu (17). Izmantojot uzūkšanas pārsegu ar vadotni, (29) jūs panākat labāku putekļu uzūkšanu.

Darbs ar dimanta kronurbjiem

▶ Lietojiet sausus dimanta kronurbjus.
Strādājot ar dimanta kroņurbjiem, vienmēr nostipriniet roku aizsargu (28).

Nenovietojiet dimanta kroŋurbi paralēli uz apstrādājamā materiāla. Virzieties iekšā materiālā slīpi un ar aplveida

kustibām. Šādi jūs iegūsiet optimālu dzesēšanu un ilgāku dimanta kronurbja darbmūžu.

Padzilinājumu veidošanu ēku nesošajās sienās reglamentē attiecīgie valsts nacionālie standarti un noteikumi. Šie standarti un noteikumi ir obligāti jāievēro. Tāpēc pirms šādu darbu uzsākšanas konsultējieties ar būvinženieri, arhitektu vai būvdarbu vadītāju, kas atbild par ēkas drošību.

Uzsākot lietošanu

leslēgšana un izslēgšana

(GWS 18V-10 / GWS 18V-10 SC)

Lai säktu lietot elektroinstrumentu, pabīdiet ieslēdzēju/izslēdzēju (6) uz priekšu.

Lai fiksētu ieslēdzēju/izslēdzēju (6), spiediet ieslēdzēju/izslēdzēju (6) priekšpusē uz leju, līdz tas fiksējas. Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju/izslēdzēju (6), ja ieslēdzējs/izslēdzējs ir fiksējies, nospiediet to (6) aizmugurē uz leju un atlaidiet.

Ik reizi pirms lietošanas pârbaudiet slipēšanas darbinstrumentu. Slipēšanas darbinstrumentam jābūt pareizi iestiprinātam un jāspēj brīvi griezties. Veiciet slipēšanas darbinstrumenta pârbaudi, to vismaz 1 minūti ilgi darbinot bez slodzes. Nelietojiet bojātus, neapalus vai vibrējošus slipēšanas darbinstrumentus. Bojāti slipēšanas darbinstrumenti var salūzt un radīt savainojumus.

leslēgšana un izslēgšana

(GWS 18V-10 PC / GWS 18V-10 PSC)

Lai ieslēgtu elektroinstrumentu, pabīdiet ieslēdzēja atblokēšanas sviru (13) uz priekšu un pēc tam nospiediet ieslēgšanas/izslēgšanas slēdzi (12) uz augšu. Lai elektroinstrumentu izslēgtu, atlaidiet ieslēgšanas/izslēgšanas slēdzi (12).

Ik reizi pirms lietošanas pārbaudiet slīpēšanas darbinstrumentu. Slīpēšanas darbinstrumentam jābūt pareizi iestiprinātam un jāspēj brīvi griezties. Veiciet slīpēšanas darbinstrumenta pārbaudi, to vismaz 1 minūti ilgi darbinot bez slodzes. Nelietojiet bojātus, neapalus vai vibrējošus slīpēšanas darbinstrumentus. Bojāti slīpēšanas darbinstrumenti var salūzt un radīt savainojumus.

474|Latviešu

Stāvokla rādījumi

(GWS 18V-10 SC / GWS 18V-10 PSC)

Akumulatora uzlādes stāvokļa rādijums (lietotāja saskarne) (38)

Nozīme/cēlonis Risinājums

zaš Uzlādējiet akumulatoru. -

dzeltens Akumulators ir gandrīz izlādējies. Drīzumā nomainiet vai uzlādējiet akumulatoru.

sarkans Akumulators ir izlādējies. Nomainiet vai uzlādējiet akumulatoru.

Aizsardzības pret pārslodzi indikators (42)

Nozīme/cēlonis Risinājums

dzeltens Ir sasniegta kritiskā temperatūra (motorā, elektroniskajā mezglā, akumulatorā).

Darbiniet elektroinstrumentu brīvgaitā un ľaujiet tam atdzist.

sarkans Elektroinstruments ir pärkarsis un izslëdzas. Laujiet elektroinstrumentam atdzist.

Elektroinstrumenta statusa indikators (41)

Nozime/cēlonis Risinājums

zaš Statuss ir optimāls. –

dzeltens Ir sasniegta kritiskā temperatūra, vai akumulators ir gandrīz izlādējies.	Darbiniet elektroinstrumentu brīvgaitā un ľaujiet tam atdzist vai drīzumā nomainiet vai uzlādējiet akumulatoru.
deg sarkanā krāsā Elektroinstruments ir pārkarsis, vai akumulators ir izlādējies.	Łaujiet elektroinstrumentam atdzist vai nomainiet vai uzlādējiet akumulatoru.
mirgo sarkanā krāsā Ir aktivizēta aizsardzība pret atsitienu, aizsardzība pret atkārtotu ieslēgšanos vai izslēgšanās trieciena dēļ.	Izslēdziet un atkārtoti ieslēdziet elektroinstrumentu.
mirgo zilā krāsā Elektroinstruments ir savienots ar mobilo gala ierīci, vai tiek pārraidīti iestatījumi.	-

Savienojamības funkcijas

(GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)

Lietojot elektroinstrumentu kopā ar Bluetooth® Low Energy moduli GCY 42, tam tiek nodrošinātas šādas savienojamības funkcijas:

• Registracija un personalizēšana,
• Statusa pârbaude, brîdinājuma ziņojumu saņemšana,
• Vispārējas informācijas saņemšana un iestatījumi,
• Pārvaldība

Informacija par Bluetooth® Low Energy moduli GCY 42 ir sniegta attiecigajā lietošanas pamācībā.

Apkalpošana un apkope

Apkalpošana un tirišana

▶ Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tiriet tā korpusu un ventilācijas atveres.

Rūpīgi glabājiet un uzmanīgi lietojiet elektroinstrumenta piederumus.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalâm. Kopsalikuma attēlus un informāciju par rezerves dalâm Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

leteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iericēm un šis direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadalā "Transportēšana" sniegtos norādījumus (skatit „Transportēšana“, Lappuse 475).

Lietuvių k.

Saugos nuorodos
