GWS 12-125 CIP Professional - Бұрыштық тегістеуіш BOSCH - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Бұрыштық тегістегіш
Бренд	Bosch
Модель	GWS 12-125 CIP Professional
Номиналды қуат	1200 Вт
Диск диаметрі	125 мм
Бос жүріс жылдамдығы	11 000 айн/мин
Шпиндельдің жіпі	M14
Салмағы (кабельсіз)	2,2 кг
Өлшемдері (Ұ x Е x Б)	348 x 73 x 100 мм
Қоректену	220-240 В ~ 50/60 Гц
Негізгі функциялар	Тегістеу, кесу, тазалау
Кіріктірілген технологиялар	Constant Electronic (жүктеме кезінде жылдамдықты сақтау), KickBack Control (қысылып қалу кезінде тоқтату), қайта іске қосудан қорғау
Қауіпсіздік сипаттамалары	Қайта іске қосудан қорғау, құралсыз реттелетін қорғаныс қақпағы, дірілге қарсы тұтқа
Күтім және тазалау	Желдету тесіктерін тазалау, тозған щеткаларды ауыстыру, беріліс қорабын майлау
Қосалқы бөлшектер және жөндеу мүмкіндігі	Диск, қақпақ, тұтқа, щеткалар, ажыратқыш
Жалпы ақпарат	Пайдалану нұсқаулығы PDF форматында қол жетімді, 2 жыл кепілдік (шарттарға сәйкес)

Жиі қойылатын сұрақтар - GWS 12-125 CIP Professional BOSCH

Bosch GWS 12-125 CIP тегістегішінің дискісін қалай ауыстыруға болады?

Құрылғыны ажыратыңыз, шпиндель блокаторын басыңыз, жиынтықтағы кілтпен қысу фланецін бұрап алыңыз, ескі дискіні алып тастаңыз, жаңа дискіні (басылған жағы сыртқа қарай) орнатыңыз, фланецті қайта бұрап, мықтап қатайтыңыз.

KickBack Control функциясы нені білдіреді?

KickBack Control дискінің кенеттен бітеліп қалуын анықтайды және қатты кері соққыны болдырмау үшін қозғалтқышты дереу өшіреді. Бұл тегістеу кезінде қауіпсіздікті арттырады.

Қорғаныс қақпағын қалай реттеуге болады?

Реттеу дөңгелегін бос қойыңыз, қақпақты қажетті орынға бұраңыз (қорғаныс бұрышынан асырмай), содан кейін дөңгелекті қайта жабыңыз. Қақпақтың мықтап бекітілгеніне көз жеткізіңіз.

GWS 12-125 CIP қуаты қандай?

Оның номиналды қуаты 1200 ватт, қарқынды тегістеу және кесу жұмыстарына өте ыңғайлы.

Осы тегістегіште 150 мм дискілерді қолдануға бола ма?

Жоқ, рұқсат етілген максималды диаметр - 125 мм. Үлкен дискілерді пайдалану қауіпті және құрылғыны бұзады.

Желдету тесіктерін қалай тазалау керек?

Шаңды кетіру үшін құрғақ щетканы немесе щеткасы бар шаңсорғышты пайдаланыңыз. Шаңды ішке итермеу үшін желдету тесіктеріне сығылған ауаны ешқашан үрлемеңіз.

Тегістегіш іске қосылмаса не істеу керек?

Қуат сымын, розетканы және сақтандырғышты тексеріңіз. Қайта іске қосудан қорғау функциясының қосылмағанына көз жеткізіңіз. Мәселе шешілмесе, сатудан кейінгі қызметке хабарласыңыз.

Щеткаларды қалай ауыстыруға болады?

Құрылғыны ажыратыңыз, щеткалардың қақпақтарын алыңыз, тозған щеткаларды шығарыңыз, жаңаларын (сол түрі) салыңыз және қақпақтарды қайта бұрап қойыңыз. Щеткаларды бос жүрісте бірнеше минут байқап істетіңіз.

Бұл тегістегіш қандай жылдамдықпен айналады?

Бос жүріс жылдамдығы 11 000 айн/мин. Constant Electronic функциясы жүктеме кезінде жылдамдықты сақтайды, осылайша тұрақты жұмыс қамтамасыз етіледі.

Пайдалану нұсқаулығын қайдан жүктеуге болады?

Толық нұсқаулық notice-facile.com сайтында PDF форматында тегін қол жетімді. 'Bosch GWS 12-125 CIP Professional' деп іздеп, жүктеп алыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GWS 12-125 CIP Professional BOSCH

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану қужаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген. Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген. Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Көрсетілген қызмет ету мерзімі тутынушы аталмыш нүсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

• көп үшкын шықса, пайдаланбаңыз
• қатты діріл кезінде пайдаланбаңыз
• ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
  – өнім корпусынан тікелей түтін шықса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

– туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
- жауын -шашын кезінде сыртта пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

• ток сымының тозуы немесе закымдануы
• өнім корпусының закымдалуы

Кызмет көрсету түрі мен жилігі

- Әр пайдаланудан соң әнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сақтау кезінде температураның кенет ауытқувынан қорғау керек
• орамасыз сактау мүмкін емес
• сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150-69 (шарт 1) кужатын караңыз

- +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

• тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
  – босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға руксат берілмейді
• тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз
• Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы ылғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Жалпы электр құралды қауіпсіздік нүсқаулары

ECKEPTY

Барлық қауіпсіздік нұсқаулықтарын және

ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нүсқаулықтарында пайдаланылған Электр құрал атауының желіден құат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден құат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жұмыс орнының қауінсіздігі

Жумыс орнын таза және жарық устаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшкындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
Балалар мен бақылаушыларды электр куралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мумкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр түтынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешқашан ешқандай тәрізде өзертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін төмендетеді.
▶ Кубырлар, радиаторлар, плиталар мен сувыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз

222|Қазақ

жерге қосылған болса жоғары төқ соғу қауіні пайда болады.

Электр куралдарды жанбырда немесе виггалды коршауда пайдаланбаныз. Электр куралына кірген су тоç соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Закымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану төк соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған төк желісін пайдаланыңыз. RCD пайдалану төк соғу қауіпін темендетеді.

Жеке қауіпсіздік

Электр күралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр күралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр күралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қөрғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қөрғанысын тағыңыз. Шаң маскасы, сырганбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қөрғаныштары сияқты қөрғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
▶ Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік қүйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киіңіз. Бос киім мен әшекейлерді киймеңіз. Шашыңызды, киімді және қолғапты жылжымалы бөлшектерден алыс устаңыз. Бос киімдер, әшекейлер немесе узын шаш жылжымалы бөлшектерге тартылып қалуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы

болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.

НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа төлған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеңіз. Жұмысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыратқышы дұрыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, белшектерін алмастыру немесе құралды алып қоюдан алдын айырды розеткадан шығарыңыз және/немесе аккумуляторды алып тастаңыз. Бул сақтық әрекеті электр құралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр құралдарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жәндекіз. Электр құралдарының дұрыс күтілмеуі жазатайым окигаларға себеп болып жатады.

Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нүсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.

Бұрыштық тегістеу машиналарын пайдалану кезіндегі қауіпсіздік техникасы

Майдалау, ажарлау, сым кылшыкпен тазалау немесе абразивті кесу әдістері үшін қауіпсіздік нусқаулары

Бул электр куралы майдалағыш, ажарлағыш, сымдық қылшық немесе кескіш аспап ретінде пайдалануға арналған. Осы электр куралының жинағындағы ескертулерді, нұсқауларды, суреттерді және сипаттамаларды оқыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау токтың соғуына, өрт және/немесе ауыр жаракаттануларға алып келуі мүмкін.
Жылтырату сиякты әрекеттерге осы электр құралы арналмаған. Электр құралына арналмаған әрекеттер зиян, қауіп келтіріп жеке жаракаттануға алып келуі мүмкін.
Аспап өндірушімен жасалмаған немесе ұсынбаған керек-жарактарды пайдаланбаңыз. Керек-жарак электр құралыңызға сай келсе де, қауіпсіз жұмыс істеу қамтамасыз етілмейді.
Жумыс куралы айналымдарының үйғарынды саны электр-құралында-қөрсетілген максимальды айналымдар санына -тең-болуы-керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетуі мүмкін.
Пайдаланатын жумыс куралының сыртқы-диаметрі мен-қалындығы электр-қуралының-өлшемдеріне сай-болуы-керек. Дұрыс тандалмаған керек – жарактар дұрыс-қорғалмауы және- бақылаудан шығуы мүмкін.
Керек-жарактардың бурандалы коскышы майдалағыш шпинделінің бурандасына сай болуы керек. Фланецпен орнатылған керек-жарактар үшін олардың орта тесігі фланецтің орнату диаметріне сай болуы керек. Электр куралының орнату аспаптарына сай болмаған керек-жарактар теңгерімнен шығып, қатты тербеліп, бақылауды жоғалтуға әкеледі.
Закымдалған керек-жарактарды пайдаланбаңыз. Әр пайдаланудан алдын абразивті деңгелек сияқты

керек-жарактарды сының пен жарықтарға, етек дискіні жарықтарға, тозу немесе артықшылықтарына, сым қылшақты бос немесе сынған сымдарға тексеріңіз. Егер электр құралы немесе керек-жарактар түсіп кетсе, оның закымдалмағанын тексеріңіз, қажет болса закымдалмаған керек-жарактарды орнатыңыз. Керек-жарактарды тексеріп орнатудан соң, өзіңізді және басқа адамдарды айналып түрган керек-жарактар аймағынан алыстатып, электр құралын максимальды жүктеусіз жылдамдықпен бір минут айналдырыңыз. Зақымдалған керек-жарактар әдетте сынак ұакытында сынады.

Жеке-қорғаныс құралдарын (қауіпсіздік көзілдірігін, қорғаныс қалқаны, бас киім және т.б.) пайдаланыңыз. Пайдалануға байланысты қорғағыш масканы, қауіпсіздік көзілдіріктерін қолданыңыз. Керек болғанда, шаң маскасын, құлақ қорғағыштарын, қолғап және кіші абразивті бөлшектерді немесе дайындама бөлшектерін ұстай алатын шеберхана алжапқышын пайдаланыңыз. Түрлі-жұмыстар барысында пайда болатын ұшатын-бәтен бөлшектерден-қорғайтын қауіпсіздік көзілдірігін пайдаланыңыз. Шаң маскасы немесе респиратор ұсақ бөлшектерден, шаңнан қорғауы керек. Қзақ шулар есту-қабілетін жоғалтуға әкелуі мүмкін.

▶ Бетен · адамдардың жұмыс·аймағынан-қауіпсіз аймақта болуын қамтамасыз етіңіз. Жұмыс аймағына кіретін кез келген адам жеке қорғағыш жабдықтарды киюі керек. Дайындама бөлшектері немесе сынған керек-жарактар ұшып, әрекет аймағынан тыс жайда жақарат тигізуі мүмкін.

Кесетін керек-жарактан жасырын сымдар немесе єз сымына тиюі мумкін әрекеттерді жасаған кезде электр құрылы окшауланған ұстау жайынан ұстаңыз. Егер кесуші аспап істеп түрган сымға тисе электр құралының метал бөлшектерін істетіп пайдаланушыны ток соғуы мумкін.

Кабельді айналып түрган аспаптардан алыс устаңыз. Бақылауды жоғалтсаңыз, кабель кесіліп немесе тартылып кетіп, қолыңыз айналып түрган аспапка тартылуы мүмкін.

▶ Айналып турған аспап толық тоқтағанша электр күралын қоймаңыз. Айналып турған керек-жарактар бетке тиіп, электр күралы бақылаудан шығуы мүмкін.

Электр куралын касыңызда көтеріп турғанда қоспаңыз. Айналып турған аспаптарға кездейсоктию киіміңзді ұстан, аспапты денеңізге жақын апаруы мүмкін.

Электр-куралының-желдету-саңыпауларын жиі тазартыңыз. Көзғалтқыш желдеткіші шанды корпус ішінде тартып, үнтақталған металдың көп жиналуы электрленуге алып келі мүмкін.

Электр куралын жанатын материалдарға жақын пайдаланбаңыз. ￥шқындар·осы·материалдарды түтандыруы мүмкін.

224|Қазақ

Суытқыш сүйықтықты қажет ететін жұмыс құралын ·пайдаланбаңыз. Су·немесе-басқа·да суытқыш сүйықтықты пайдалану электр-тоғының-соғуына-алып-келуі-мұмкін.

Қайтарым мен тиісті ескертпелер

Қайтарым бүл соғылған немесе ұсталған айналып түрган дөңгелек, етек диск, қылшақ немесе басқа керек-жаракқа болатын реакция. Соғу немесе ұстау айналып түрган аспаптың қулап кетуіне және электр құралының бақылаусыз айналуына, қарсы бағытта айналуына алып келеді.

Мысалы, егер абразивті дөңгелек дайындама арқылы соғылса, соғу жеріне кіретін дөңгелектің шеті материал бетіне кіріп, дөңгелектің кетерілуіне немесе атылып кетуіне алып кетуі мүмкін. Дөңгелек пайдалануғыша немесе одан әрі үшуы мүмкін, бүл дөңгелек әрекетінің бағытына байланысты. Абразивті дөңгелектер осы жағдайда сынып кетуі де мүмкін.

Кайтарым электр күралын қате пайдаланудан және/ немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жаракаттардың алды алады.

Электр-куралын-мыктап устаңыз, денеціз-бен-қолыңыз кері соққыға қарсылық-керсете-алатын-қүйде-устаңыз.- Әрдайым қосымша тутқадан устаңыз, бар болса, осылай іске қосу кезінде қайтарым немесе айналу кезінде максималды бақылау болады. Пайдаланушы айналу реакциялары мен қайтарыс қуштерін алдын ала көруі мүмкін.
▶ Колыңызды ешкашан айналып турған аспапқа жақындатпаңыз. Аспап қолыңызға қайтарым жасауы мүмкін.
Денецізді электр курал қайтарымда жылжитын аймакта орналастырмаңыз. Қайтарым күралды қысылу кезінде деңгелек айналуына қарсы бағытта апарады.
▶ Бурыштарды, өткір шеттерді ендегенде аса сақ болыңыз. Аспапты сокпаңыз немесе қыспаңыз. Бурыштар, өткір шеттер немесе сырғу айналып түрган аспаптарды қысып, бақылаудың жоғалтуына немесе қайтарымға алып келуі мүмкін.
Аралау шынжырын, ағаш кесетін жүзді немесе тісті ара жүзін орнатпаңыз. Мүндай-жұмыс құралдары кері сокқыға немесе электр құралын бақылауды жоғалтуға-алып-келеді.

Майдалану мен абразивті кесуге арналған қауіпсіздік нүсқаулары

▶ Тек электр құралыңыз үшін ұсынылған дөңгелек түрлерін және таңдалған дөңгелек үшін құрылған қорғғышты пайдаланыңыз. Осы электр құралына арналмаған дөңгелектер дұрыс қорғалмай, қауіпті болады.
► Ортада крысылған деңгелектің майдалайтын беті корғағыштың астында орнатылуы керек. Дұрыс орнатылмаған корғағыш, деңгейден шығып түрган деңгелек жақсы корғалуы керек емес.

Корғағыш электр құралына қатты орнатылып максимальды қауіпсіздік үшін орналасуы қажет, осылай дөңгелектің минималды көлемі пайдаланушыға қарап тұрады. Қорғағыш пайдаланушыны сынған дөңгелек бөлшектерінен, дөңгелекке кездейсоктиюден және киімдерді жандыруы мүмкін үшқындардан қорғайды.
Дөңгелектерді тек ұсынылған пайдалану түрлеріне сай қолдануы керек. Мысал: кесуші дөңгелек шетімен майдаламаңыз. Кесуші-дөңгелектер материалды шетімен кесуге арналған, -Дөңгелектерге-әсер ететін бүйірлік қүштер ықпалынан олар сынуы мүмкін.
▶ Таңдалған дөңгелек үшін әрдайым дұрыс өлшемдегі және пішіндегі зақымдалмаған фланецтерді підаланыңыз. Дұрыс-таңдалған ернемектер тегістеу дөңгелегінің тірегі болады және оның·сыну қаупінің алдын·алады. Кесуші дөңгелектердің фланецтері майдалау дөңгелегі фланецтерінен басқа болуы мүмкін.
Улкенірек электр құралдарының төзған дөңгелектерін пайдаланбаңыз. Улкен электр құралдарына арналған дөңгелектер кішірек аспаптың жоғарырақ жылдамдығына арналмаған болып, жарылуы мүмкін.

Абразивті кесуге арналған қосымша қауіпсіздік нұсқаулары

Кесуші дөңгелекті "кыспаңыз" немесе оны қатты баспаңыз. Кесікті терендетуге әрекет жасамаңыз. Дөңгелекке қатты басу жуктемені және дөңгелекті кесікте бұрауға немесе байланыстыруға сезімтал болуын және кері соққының немесе дөңгелек сынуының ықтималдығын артырады.
Денецізді айналдырылған дөңгелектің бір сызыкқа немесе артына орналастырмаңыз. Дөңгелек денецізден ары жылжыса, ыктимал қайтарым айналып түрган дөңгелек пен электр құралын денецізге тікелей жылжытуы мүмкін.
Дөңгелек қысылса немесе кез келген себептен кесуді токтатса, электр құралын өшіріп, дөңгелек толығымен токтағанша электр құралына тимеңіз. Дөңгелек істеп түрганда кесу дөңгелегін алып қоюға әрекет жасамаңыз, эйтпесе қайтарым пайда болады. Дөңгелек қысылуының себебін жою үшін себебін іздеп дұрыстаңыз.
Курал дайындамада турғанда электр құралын қайта қоспаңыз. Кесуді бастамас бұрын, алдымен-дөңгелекті-толық-айналым санына жеткізіп алыңыз. Әйтпесе, кескіш диск түтылып, дайындамадан көтеріліп кетуі немесе-кері соққыға әкелуі мүмкін.
▶ Тірек панельдері немесе кез келген тым улкен дайындама дөңгелек қысылуы мен қайтарымның алдын алу үшін. Улкен дайындамалар өз ауырлығынан иілуі мүмкін. Дайындама·кесу сызығына·жақын·және·дөңгелектің·екі жағынан·да тірелуі керек.

▶ Бар қабырғаларда кіші кесікті немесе басқа көрінбейтін аймактарда орындауда абайлаңыз.

Шығып түрган дөңгелек газ немесе су кұбырларын, электр сымдарды немесе нысандарды кесуі мүмкін, ал бүл қайтарымға алып келуі мүмкін.

Ажарлау әрекеттері үшін қауіпсіздік нұсқаулары

▶ Тым үлкен ажарлау диск қағазын пайдаланбаңыз.

Ажарлау қағазын таңдау кезіңде өндіруші ұсыныстарын орындаңыз. Ажарлау құралы арналған тым үлкен ажарлау қағазы жыртылу қауіпі пайда болып, бүл қысылуға, дисктің жарылуына немесе қайтарымға алып келуі мүмкін.

Сым қылшықлен тазалау әрекеттері үшін қауіпсіздік нұсқаулары

▶ Кылшыктың қарапайым әрекет етуі кезінде де қылшыктардың шашырайтындығын ескеріңіз. Кылшыкты қатты басып, сымға күш түсірмеңіз.

Сым қылшықтары жуқа киімге және/немесе теріге кіріп кетуі мүмкін.

▶ Егер сым қылшықпен тазалау үшін қорғағыш ұсынылған болса, қорғағыш сым дөңгелек немесе қылшаққа тимеуі тиіс. Сым дөңгелек немесе қылшықтың, диаметрі жұмыс жуктемесіне немесе центрифугалық күштер себебінен үлкеюі мүмкін.

Косымша қауіпсіздік нүсқаулықтары

Корғаныш көзілдірікті кийіңіз.

Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе тоқ соғуына алып келуі мүмкін. Газ кұбырын закымдау жарылысқа алып келуі мүмкін. Су кұбырын закымдау материалдық зиянға немесе тоқ соғуына алып келуі мүмкін.

▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.

Куат өшсе, мысалы, желіде куат жоқ болып қалса немесе ашаны розеткадан суырганда сөндіргіш бекіткішін алыңыз және өшірулі күйіне орнатыңыз. Бул арқылы кездейсок қосылу болмайды.

▶ Дайындаманы бекітіңіз. Кысу күралына немесе кыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.

Өнім және қуат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жаракаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы суды пайдаланбай металдан және тастан жасалған материалдарды кесуге, сыдырып алуға және қылшаклен өндеуге, сондай-ақ алмас бұргғылау коронкаларымен тастан жасалған материалдарды бұргғылауға арналған.

Байланысты абразивтер көмегімен кесу үшін кесуге арналған арнайы қорғағыш қаптаманы пайдалану керек. Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Арнайы тегістеу құралдарымен тіркесімде электр құралды егеукұм қағазымен тегістеу үшін пайдалануға болады.

Электр құралын бетонды ажарлау үшін пайдалануға болмайды.

Көрсетілген құрамды бөлшектер

Көрсетілген күрамдастар нөмірленген суреттері бар беттегі электр күралының сипаттамасына сай.

(1) Корғаныш каптамаға арналған құлыптан босату інітірегі

(2) Шпиндельді буғаттау түймесі

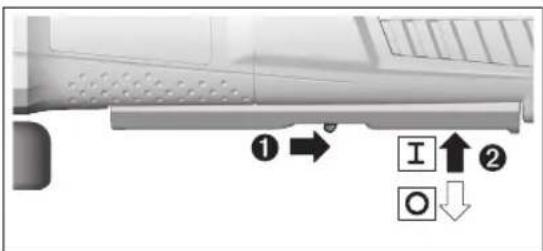

(3) Ажыраткыш

(4) Айналу жилігін алдын ала тандауға арналған айналмалы реттегіш

(6) Косымша тутка (беті окшауланған)

(7) Ажарлауға арналған сорғыш қаптама ^3)

(8) Ажарлауға арналған қорғаныш қаптама

(9) Кесуге арналған қорғаныш қаптама ^a)

(10) Тығыздауыш сақинасы бар тірек фланеці

(12) Ажарлағыш диск ^a)

(13) Кескіш диск ^a)

(14) Кыскыш гайканың екі саңылаулы кілті ^3

(15) Кыскыш гайка

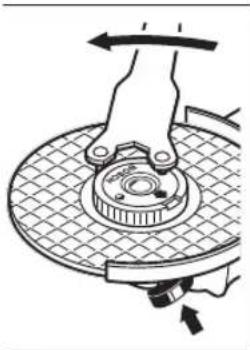

(16) Жылдам кыскыш гайка SDS-clic ^a)

(17) Тутка (беті окшауланған)

(19) Бағыттауыштары бар кесуге арналған қорғаныш қаптама ^3)

(20) Алмас кескіш диск ^a)

(21) Кол корфанысы ^a)

(22) Резенке ажарлау тәрелкесі ^3)

(23) Ажарлағыш диск ^a ;

(24) Домалақ гайка ^a)

(25) Тостаған тәрізді қылшақ ^a)

(26) Алмасты бүрғылау коронкасы ^a)

a) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.

226|Қазақ

Техникалық мәліметтер

Бурыштык ажарлаумашинасы		GWS 9-115 P GWS 9-125 P GWS 11-125 P GWS 11-125 P GWS 12-125 CIP
Өнім нөмірі		3 601 G90 2.. 3 601 G91 2.. 3 601 G92 2.. 3 601 G92 26. 3 601 G93 2..
Номиналды тұтынылатын куат	Вт 900 900 1100 1060 1200
Шығыс куат Вт 530 530 740 640 640
Номиналды айналу жилігі мин ^-1		11500 11500	11500		11500 11500
Айналу жилігін реттеудиапазоны	мин ^-1	--	-		-	-
Ажарлағыш дискінің макс.диаметрі	мм	115 125 125 125 125
Дискінің ішкі диаметрі	мм	22,2	22,2	22,2	22,2	22,2
Ажарлау шпинделініңирек оймасы		M 14	M 14	M 14 M 14		M 14
Шпиндель ирекоймасының макс.узындығы	мм	22 22	22	22	22
Айналу жилігін алдын алантандау		--	-		-	-
Тұрақты электроника		-	-	-	-	●
Кері сокқы кезіндегі өшіружүйесі		--	-		-	●
Қайта іске қосылуданқорғаныс		--	-		-	●
Іске қосу тогыныңшектеулері		--	-		-	●
Салмағы EPTA-Procedure 01:2014 құжатына сай
– Дірілді басқышқосымша түтқасы бар	кг	2,2	2,2	2,5	2,5	2,2
– Стандартты қосымшатүтқасы бар	кг	2,1	2,1	2,3	2,3	2,1
Қорғаныс класы		☐/II	☐/II	☐/II	☐/II	☐/II

Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бул мәліметтерді өзгертуі мүмкін.

Бурыштык ажарлау машинасы	GWS 12-125CIEP	GWS 15-125CIP	GWS 15-125CIEP	GWS 15-150CIP
Өнім нөмірі	3 601 G94 2.. 3 601 G95 2.. 3 601 G96 2.. 3 601 G98 2..
Номиналды тұтынылатын куат	Вт 1200 1500 1500 1500
Шығыс куат	Вт 640 820 820 820
Номиналды айналу жилігі	мин ^-1	11500	11500	11500 9300
Айналу жилігін реттеудиапазоны	мин ^-1	2800–11500	– 2800–11500
Ажарлағыш дискінің макс. диаметрі	мм	125 125 125 150
Дискінің ішкі диаметрі	мм	22,2	22,2	22,2
Ажарлау шпинделінің ирек оймасы		M 14	M 14	M 14
Шпиндель ирек оймасының макс.узындығы	мм	22	22	22
Айналу жилігін алдын ала таңдау		●	–	●

Казак|227

Бурыштық ажарлау машинасы GWS 12-125		GWS 15-125		GWS 15-125	GWS 15-150
	CIEP	CIP	CIEP	CIP
Туракты электроника ● ● ● ●
Кері сокқы кезіндегі өшіру жүйесі ● ● ● ●
Қайта іске қосылудан қорғаныс ● ● ● ●
Іске қосу тогының шектеулері ● ● ● ●
Салмағы EPTA-Procedure 01:2014 құжатына сай
– Дірілді басқыш қосымша түтқасы бар кг 2,2 2,5 2,5 2,5
– Стандартты қосымша түтқасы бар кг 2,1 2,3 2,3 2,4
Қорғаныс класы	☐/II /II /II /II ☐		☐	☐

Мәліметтер [U] 230 В кесімді кернеуге арналған. Баска кернеу және елде қабылданған зандар бул мәліметтерді өзгертуі мүмкін.

Шуыл және діріл туралы ақпарат

GWS 9-115 P GWS 9-125 P GWS 11-125 P GWS 11-125 P GWS 12-125 CIP
3 601 G90 2.. 3 601 G91 2.. 3 601 G92 2.. 3 601 G92 26. 3 601 G93 2..
EN 60745-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.
Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады

Дыбыстык крысым деңгейі	дБ(А)	89	89	91	91	90
Дыбыстык куат деңгейі	дБ(А)	100	100	102	102	101
К дәлсіздігі	дБ	3	3	3	3	3
Кулак корғанысын тағыңыз!

Жалпы діріл мәндері a_n (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 60745-2-3 бойынша есептелген:

Устіңгі беттерді ажарлау:

Ажарлағыш дискімен ажарлау:

EN 60745-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады

Дыбыстык крысым деңгейі	дБ(А)	90	91	91	91
Дыбыстык куат деңгейі	дБ(А)	101	102	102	102
К дәлсіздігі	дБ	3	3	3	3
Кулак корғанысын тағыңыз!

Жалпы діріл мәндері a_n (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 60745-2-3 бойынша есептелген:

Устіңгі беттерді ажарлау:

Ажарлағыш дискімен ажарлау:

228|Қазақ

		GWS 12-125CIEP	GWS 15-125CIP	GWS 15-125CIEP	GWS 15-150CIP
a_h	M/c^2	3	3	3	3
K	M/c^2	1,5	1,5	1,5	1,5

Осы ескертпелерде берілген діріл көлемі нормалык өлшеу әдісі бойынша есептелген болып электр күралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол дірілдеу куатын шамалап өлшеу үшін де жарамды.

Берілген діріл көлемі электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу көлемдері езгереді. Бүл жұмыс барысындағы діріл куатын арттыруы мүмкін.

Дірілдеу куатын накты есептеу ўшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бүл дірілдеу куатын букіл жұмыс уақытында қатты төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдастыру.

Жинау

Корғаныш аспапты орнату

Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Нускау: Жұмыс кезінде тегістеу шенбері бузылса немесе корғағыш қаптама/электр құрал құрылғылары бузылса, электр құралды бірден сервис қызметіне жіберу керек, мекенжайларды «Түтынушыға қызмет көрсету және пайдалану кеңестері» тарауынан қараңыз.

Тегістеуге арналған қорғағыш қаптама

Корғағыш қаптаманы (8) электр құралының патронына қорғағыш қаптамасының кодтау жудырықшалары патронға сәйкес келгенше салыңыз. Бүғattaудан шығару иінтірегін (1) басып ұстаңыз. Шпиндель мойнындағы қорғашғы қаптаманы (8) басып, қаптамадағы буртикті электр құралдың фланеціне отырғызыңыз және қорғағыш қаптаманы

шырт еткен дыбыс естілгенше бурыңыз.

Корғағыш қаптаманын (8) күйін жұмыс барысының талаптарына сай орнатыңыз. Бүл үшін бұғаттаудын шығару інітірегін (1) жоғары басыңыз және корғағыш қаптаманы (8) кажет күйге бұрыңыз.

▶ Корғаныш қаптаманы (8) әрдайым, құлыптан босату інтірегінің (1) екі жудырықшасы корғаныш қаптаманың (8) тиісті ойықтарына кіретіндей, реттеңіз.
▶ Коргағыш каптаманы (8) оператордың жағына карай үшқындардың үшуы болмайтындай орнатыңыз.
Корғағыш қаптама(8) буғаттаудан шығару інітірегін (1) пайдаланғанда ғана бурылуы керек! Әйтпесе электр құралды пайдалану мүмкін емес және сервистік қызметке тапсыру керек.

Нускау: корғағыш қаптамадағы кодтау жұдырықшалары (8) тек электр құралға жарайтын жабдықты орнатуды қамтамасыз етеді.

Тегістеуге арналған сорғыш қаптама

Сырды, лакты және пластмассаны металл диск (11) арқылы шаңсыз тегістеу ушін, сорғыш қаптаманы (7) пайдалануға болады. Сорғыш қаптама (7) металды өндгеуге арналмаған.

Сорғыш қаптамаға (7) сәйкес келетін Bosch шаң сорғышын жалғауға болады.

Сорғыш каптама (7) қорғағыш каптама (8) сияқты орнатылады. Дөңгелек қылшакты ауыстыруға болады.

Кесуге арналған қорғағыш қаптама

▶ Байланысты абразивтер көмегімен кесу үшін өрқашан кесуге арналған қаптаманы пайдаланыңыз (9).
▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Корғағыш каптама (9) сонымен бірге тегістеуге арналған корғағыш каптама (8) ретінд де орнатылады.

Бағыттауыштар бар кесуге арналған қорғағыш қаптама

Бағыттауштары (19) бар кесуге арналған қорғаныш қаптама ажарлауға арналған қорғаныш қаптамамен бірдей орнатылады.

Кол коргағышы

Резенкелі ажарлау төрелкесімен (22) немесе тостаған тәрізді кылшык/дискілі кылшык/желпуіш тәрізді тегістеу шеңберімен жұмыстар үшін әрқашан қол қорғғышын (21) кийіңіз.

Кол корғағышын (21) қосымша түтқа (6) көмегімен бекітіңіз.

Косымша тутка

Электр куралыңызды тек қосымша тутқа менен пайдаланыңыз (6).

Косымша тутканы (6) редукторлық бастың он жағында немесе сол жағында бұрал бекітіңіз.

Дірілдеуді бәсендететін қосымша тутка

Vibration Control

Дірілдеуді бәсендететін қосымша түтқа дірілдеуі кем қолайлы жұмыс істеуге мүмкіндік береді.

▶ Косымша тутканы өзгертпеціз.

Зақымдалған қосымша тутқаны пайдаланбаңыз.

Ажарлауыш куралдарын орнату

Барлық жумыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
▶ Тегістеу және кесу дискілеріне сувғанша тимеңіз.

Шенберлер жумыс кезінде кызады.

Тегістеу шпинделін (18) және барлық орнатылатын кұралдарды тазалаңыз.

Абразивті күралды бұрап алу және бекіту үшін шпиндельді бекіту түймесін (2) басып, шпиндельді бекітіңіз.

Шпиндельді бекіту түймесін тек шпиндель тоқтатылған күйде басыңыз. Әйтпесе электр құралын закымдауыңыз мүмкін.

Тегістеу шенбері/кесу шенбері

Ажарлағыш құралдардың өлшемдерін ескеріңіз. Саңылау диаметрі тірек фланеціне сәйкес болуы керек.

Адаптерлерді немесе жалғастырғыш тетіктерді пайдаланбаңыз.

Алмасты кескіш дискілерді пайдаланғанда алмасты кескіш дискіdegі айналу бағытының көрсеткісі электр құралындағы айналу бағытына сәйкес болуын қадағалаңыз (редуктор бастиегіндегі көрсеткіні қараңыз). Монтаждау реттілігі графикалық бетте көрсетілген.

Ажарлағыш/кескіш дискіні бекіту үшін қыскыш гайканы (15) орнатыңыз және екі саңылаулы гайка кілтімен бурап бекітіңіз (қараңыз „Тез қыскыш гайка SDS-clic Бет 229).

▶ Тегістеу құралын орнатқаннан кейін қосу алдында орнатудың дұрыстығын және құралдың еркін айналатынын тексеріңз. Тегістеу құралы қорғағыш қаптамаға және басқа белшектерге үйкөлмей айналып жатқанына көз жеткізіңз.

Тірек фланецінде (10), ортаға келтіру буылтығының айналасында пластие бөлшек (тығыздауыш сақина) орнатылған.

Тығыздауыш сақина жоқ немесе закымдалған болса, тірек фланецін (10)

ары қарай пайдаланбай тұрып, міндетті түрде ауыстыру керек.

Желпуіш тәрізді тегістеу шенбері

Желпуіш тәрізді тегістеу шенберімен жумыстар ушін әркашан қол қорғағышын(21) кийіңіз.

Резенке тегістеу тәрелкесі

Резенке тегістеу тәрелкесімен (22) жұмыстар үшін әрқашан қол қорғағышын (21)киңіз.

Орнату реті суреттер бар бетте көрсетілген.

Домалақ гайканы (24) орнатыңыз және екі бүйірлік тесігі бар гайка кілтімен бекемденіз.

Тостаған тәрізді қылшық/дискілік қылшық

▶ Тостсаған тәрізді қылшықпен жұмықтар үшін әрқашан қол қорғағышын (21) киіңіз.

Орнату реті суреттер бар бетте көрсетілген. Тостаған тәрізді кылшак/дискілік қылшақты шпиндельге шпиндель фланеці шпиндель ирек оймасына тығыз тақалып түратындай бұрап бекіту керек. Айыр тәрізді кілтпен тостаған тәрізді/дискілік қалшықты бекемдеңіз.

Тез крыскыш гайка SDS-clip

Күралдарды пайдаланусыз ажарлау құралын онай ауыстыру үшін қыскыш гайканың (15) орнына тез қыскыш гайканы (16) пайдалануга болады.

▶ Тез крысыш сомынды (16) тек ажаралу немесе кесу шецберімен пайдалану мүмкін.

Бузылмаған мінсіз тез қыскыш гайкасын пайдаланыңыз (16).

Бурап қоюда жылдам қысу сомынының жазылған жағы (16) ажарлау дискісіне көрсетпеуіне көз жеткізіңіз; бағыттама индекстік белгіге (27) көрсетуі тиіс суретін қараңыз.

Ажарлау шпинделін (2) бекіту үшін шпиндельді бекіту түймесін басыңыз. Тез қыскыш гайканы бекемдеу үшін ажарлау дискісін күш салып сағат тілінің бағытымен бураңыз.

Дурыс бекітілген, закымдалмаған тез қыскыш гайканы сақинаны сағат тілінің бағытына қарсы бұрау әрқылы шығаруға болады. Ешкашан қатты бекемделген тез қыскыш гайканы тістеуікпен бұрап алмаңыз, екі бүйірлік тесігі бар гайка кілтін пайдаланыңыз. Гайка кілтін суретте

керсетілгендей екі буйірлік тесігімен орнатыңыз.

Жарамды ажарлау куралдары

Осы нүсқаулықта жоғарыда атап өтілген барлық тегістеу кұралдарын пайдалануға болады.

230|Қазақ

Пайдаланылатын тегістеу күралдарының руксат етілген айналымдар саны [мин ^1 ] немесе айналу жылдамдығы [м/с] төменде берілген кестедегі мәндерден төмен болмауы керек.

Сондыктан тегістеу күралының жапсырмасында көрсетілген рүқсат етілген айналымдар санын немесе айналу жылдамдығын сақтаңыз.

макс. [мм] [мм]
	D b d [мин			^-1 [м/с]
	115	7	22,2	11500	80
	125	7	22,2	11500	80
	115	-	-	11500	80
	125	-	-	11500	80
	75 30 M 14 11500 45
	82 - M 14 11500 80

Редуктор бастиегін бурау (А суретін қараңыз)

▶ Барлык жумыстардан алдын электр куралының желілік айырын розеткадан шығарыңыз.

Редукторлы бастиекті 90° қадаммен бурауға болады. Осылай қосқыш/өшіргішті арнайы жұмыс жағдайларына, мысалы солақайлар үшін оңтайлы басқару күйіне келтіруге болады.

4 буранданы толығымен бұрап босатыңыз. Редукторлық басты корпустан алмастан жаңа күйге жайлап бұрыңыз. 4 буранданы берік бекітіңіз.

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жүту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мүмкін.

– Мумкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз.
- Жумыс орнының жаçсы желдетілуіне көз жеткізіңіз.
- Р2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.

Пайдалану

Icke косу

Желі куатына назар аударыңыз! Ток кезінің куаты электр куралдың зауыттық тактайшасындағы мәліметтеріне сай болуы қажет. 230 В белгісімен белгіленген электр куралдармен 220 В жұмыс істеуге болады.

Элект құралы куат қоры жеткіліксіз немесе іске қосу тогын күшейтетін сәйкес кернеу реттегішімен жабдықталмаған электр генераторларынан куат алса, қосу кезінде куат төмендеуі немесе электр құралы әдеттен тыс әрекет етуі мүмкін.

Генератордың жарамдылығын, әсіресе, желі үшін жарамдылығын тексеріңіз.

▶ Курылғыны окшауланған қыскыш беті мен қосымша қыскыш арқылы ұстаңыз. Алмалы- салмалы аспап жасырын төк сымдарына немесе өз желі кабеліне тиюі мүмкін. Төк өтетін сымға тию металлды күрал бөлшектеріне төк беріп, соғуына алып келуі мүмкін.

Косу/өшіру

Электр құралын іске қосу үшін босату інтірегін (5) артқа жылжытып, ажыратқышты (3) жоғары қарай басыңыз. Электр құралын өшіру үшін ажыратқышты (3) жіберіңіз.

Пайдаланудан алдын ажарлау күралдарын кайта тексеріціз. Ажарлау күралы берік орнатылып, еш кедергісіз айналуы кажет. 1 минут ішінде сынау жұмысын жуктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау күралдарын пайдаланбаңыз. Бұзылған ажарлау күралдары жарылып, зақымдарға алып келуғ мүмкін.

Кері сокқы кезіндегі өшіру жүйесі

(GWS 12-125 CIP / GWS 12-125 CIEP / GWS 15-125 CIP / GWS 15-125 CIEP / GWS 15-150 CIP)

Электр құралы кенет кері сокса, мысалы, кесетін жерде сыналану кезінде, қозғалтқышқа қуат беру электрондық жүйе арқылы төктатылады.

Қайта қске қосу үшін ажыратқышты (3) өшірулі күйіне келтіріп, электр құралын қайта қосыңыз.

Кайта козғалу сақтағышы

(GWS 12-125 CIP / GWS 12-125 CIEP /

GWS 15-125 CIP / GWS 15-125 CIEP / GWS 15-150 CIP)

Қайта қосылудан қорғағыш куаттандырудан кейін электр құралының бақылаусыз іске қосылуын болдырмайды.

Қайта іске қосу үшін ажыратқышты (3) өшірілген күйге келтіріп, электр құралын қайта қосыңыз.

Іске қосу тогының шектеулері

(GWS 12-125 CIP / GWS 12-125 CIEP /

GWS 15-125 CIP / GWS 15-125 CIEP / GWS 15-150 CIP)

Іске қосу тогын шектеудің электрондық жүйесі электр құралды қосу кезіндегі қуатты шектейді және 16 А розеткадан жұмыс істеуге мүмкіндік береді.

Нускау: электр куралы косудан кейін бірден толык айналымдар санымен айналса, онда бул іске косу тогын шектеудің және қайтадан қосылудан қорғаудың істен шыққанын білдіреді. Электр куралын бірден сервистік қызметке жіберу керек, мекенжайларды «Тутынушыға қызмет көрсету және пайдалану кеңестері» тарауынан қараңыз.

Туракты электроника

(GWS 12-125 CIP / GWS 12-125 CIEP /

GWS 15-125 CIP / GWS 15-125 CIEP / GWS 15-150 CIP)

Турақты электроника бос жүрісте және жуктеме кезінде айналу жилігін турақты дерлік деңгейде сақтайды және жұмыстың біркелкі өнімділігін қамтамасыз етеді.

Айналу жилігін алдын ала таңдау

(GWS 12-125 CIEP / GWS 15-125 CIEP)

Айналу жилігін алдын ала тандау реттегіші (4) арқылы қажетті айналу жилігін жұмыс барысында да реттеуге болады. Төменdegі кестеде ұсынылған мәндер берілген.

Материал Колданылуы Алмалы-салмалы аспап Айналмалы реттегіш күйі
Металл Бояуды кетіру Ажарлағыш диск 2 - 3
Ағаш, металл Қылшақпен өңдеу, тотты кетіру Тостаған тәрізді қылшак,егеукұм қағазы	3
Металл, тас Ажарлау Ажарлау шеңбері 4 - 6
Металл Сыдырып ажарлау Ажарлау шеңбері 6
Металл Кесу Кескіш диск 6
Тас Кесу Алмас кескіш диск және	бағыттауыш ойықтар (таужыныстарын текбағыттауыштармен бірге кесугеболады)	6

Айналу жилігі деңгейлерінің берілген мәндері анықтамалық мәндер болып табылады.

Жумыс күралы айналымдарының, үйғарынды саны электр-құралында-керсетілген максимальды айналымдар санына -тең-болуы-керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетүі мүмкін.

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
▶ Тірек қабырғаларда ойықтар жасағанда абайлаңыз, «Статика туралы нүсқаулар» тарауын қараңыз.
▶ Салмағы тұрақты қалыпты қамтамасыз етпесе, дайындаманы бекітіңіз.
▶ Электр куралға токтағанша жуктеме түсірменіз.
Жоғары жуктемеден кейін электр құралдың біраз салқындауына, бірнеше минут бос жүрісте жұмыс істеуіне мүмкіндік беріңіз.
▶ Электр күралды абразивті-кесу станинада пайдаланбаңыз.

▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.

Сыдырып тегістеу

▶ Ешкашан кесу шецберлерін сыдырып тегістеу үшін пайдаланбаңыз.

30° - 40° шенбер бурышымен сыдырып тегістеу кезінде ең жақсы нәтижелер алуға болады. Электр күралды жайлап басып, алға және артқа жылжытыңыз. Бүл кезде дайындама тым қатты қызбайды, түсін өзгертпейді және арналар пайда болмайды.

Желпуіш тәрізді ажарлау шенбері

Желпуіш тәрізді ажарлау шеңберімен (құрал) бірге дөңес беттерді және профильдерді де өндеуге болады. Желпуіш тәрізді ажарлау шенберлері әдеттегі ажарлау шенберлерімен салыстырғанда ұзағырақ қызмет етеді, азырақ шу шығарады және ажарлау температурасы азырақ болады.

232|Қазақ

Металды кесу

▶ Байланысты абразивтер көмегімен кесу үшін әрқашан кесуге арналған қаптаманы пайдаланыңыз (9).

Ажарлау шецберімен кескенде біркелкі, материал үшін дұрыс берумен жұмыс істеңіз. Кесу шецберіне қысым түсірмеңіз, оны еңкейтпеңіз және шайқамаңыз. Бүйірлік қысыммен айналғанында кесу шецберін токтатпаңыз.

Электр құралын әрқашан айналу бағытына қарсы жүргізу керек. Әйтпесе бақылаусыз кесілген жерден шығу қаупі туындайды. Профильдерді немесе төрт қырлы құбырларды кесу кезінде кесуді ең аз көлденен қимада бастаңыз.

Тасты кесу

▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.
▶ Шантуткыш маскасын киіңіз.
▶ Бул электр күралды тек күргақ кесу/қүргақ тегістеу ушін пайдалануга болады.

Тасты кесу үшін алмас кесу дискілерін пайдаланған жән. Бағыттауыштар бар қорғағыш қаптаманы (19) пайдалану үшін тас шаңын сорып алу үшін шаңсорғышты пайдалану керек. Bosch осындай шаңсорғыштарды ұсынады.

Электр құралды өшіріңіз және бағыттауыштардың алдыңғы бөлігімен бөлшекке орнатыңыз. Электр құралды біркелкі, материалға сәйкес берумен жылжытыңыз. Құрамында қыршық тас ете көп аса қатты материалдарды, мысалы,

бетонды, өндеу кезінде алмас шецбер қызып кетуї және зақымдалуы мүмкін. Алмас шецбердегі үшқындар осыны білдіреді.

Бул жағдайда жұмысты төқтатыңыз және алмас шенберді бос жүрісте, ең жоғары жылдамдықта қысқа уақыт бойы салқындатыңыз.

Өнімділіктің айтарлықтай темендеуі және үшқындар алмас кесу шеңбері өтпес болып қалғанын білдіреді. Оны абразивті материалда, мысалы, силикат кірпіште, қыскаша кесу арқылы өткірлеуге болады.

Статика туралы нускаулар

Тірек кабырғалардағы ойыктарға DIN 1053 нормасының 1 тармағы немесе сәйкес елдегі ереже қолданылады. Бүл нұсқауларды міндетті түрде орындау керек. Жұмысты бастамас бұрын статика жөніндегі маманмен, сәулетшімен немесе прорабпен кеңесіңіз.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Жаксы әрі сенімді жумыс істеу үшін электр куралы мен желдеткіш тесікті таза ұстаңыз.
▶ Тетенше жумыс жағдайында мүмкін болғанша шаңсорғышты пайдаланыңыз. Желдеткіш тесікті жиї үрлеп, тазартып артық тоқтан сақтайтын қосқышты (PRCD) қосыңыз. Металды өндтеуде тоқ өткізетін шаң электр құралының ішінде жиналуы мүмкін. Электр құралының окшаулағышы зақымдалуы мүмкін.

Жабдыктарды мукият сактаңыз және күтіңіз.

Егер байланыс сымын алмастыру кажет болса, кауіпсіздіктің темендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушки (өндіруши) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер әлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті;
- Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер теменdegі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және езекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

- механикалык закымдардың жоктығы;

– пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;

– пайдалану бойынша нускаулыкта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;

– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;

- біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;

– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпытү тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

- табифи тозу (ресурстың толық пайдаланылуы);

– қате орнату, руксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;

– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің, пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулагышының қараюы немесе көмірленуі.)

Кэдеге жарату

Электр куралдар, жабдыктар және бумаларын айналаны коргайтын кәдеге жаратуға апару кажет.

Электр куралдарды уй кокысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және үлтық заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.

Română
