GWX 9-125 S Professional - Бұрыштық тегістеуіш BOSCH - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Бұрыштық тегістеуіш
Бренд	Bosch
Модель	GWX 9-125 S Professional
Номиналды тұтынылатын қуат	900 Вт
Шығарылатын қуат	450 Вт
Жүктемесіз айналу жиілігі	11 000 мин⁻¹
Жылдамдықты реттеу диапазоны	2 800 – 11 000 мин⁻¹
Дискінің максималды диаметрі	125 мм
Салмағы (EPTA бойынша)	2,0 – 2,1 кг
Қорғалу дәрежесі	II (қос оқшаулау)
Бекіту жүйесі	X‑LOCK (фланецсіз)
Негізгі функциялар	Тегістеу, кесу, құмдау, щеткамен өңдеу, құрғақ бұрғылау
Өңделетін материалдар	Металл, тас, пластмасса, композиттік материалдар
Жылдамдықты алдын ала таңдау	Иә, дөңгелек арқылы
Қайта іске қосудан қорғау	Иә
Қорғаныс қақпағы	Тегістеуге арналған (бірге жеткізіледі); кесуге арналған қосымша
Қосымша тұтқа	Стандартты немесе дірілге қарсы, солға немесе оңға орнату
Күтім және тазалау	Желдету саңылауларын тазалау; сығылған ауамен үрлеу; шаңсорғышты пайдалану
Сатудан кейінгі қызмет	SAV DIRECT арқылы 5 күнде жөндеу; бөлшектерді онлайн сатып алу
Үйлесімді керек-жарақтар	Тегістеу дөңгелектері, кесу дискілері, щеткалар, құмдау табақшалары (X‑LOCK)

Жиі қойылатын сұрақтар - GWX 9-125 S Professional BOSCH

Қорғаныс қақпағын қалай ауыстыруға болады?

Құралды ажыратыңыз, бұғаттан шығару тұтқасын (1) басыңыз және қорғаныс қақпағын (8) қажетті күйге бұраңыз. Оның дұрыс бекітілгеніне көз жеткізіңіз. Сәйкес қақпақсыз ешқашан пайдаланбаңыз.

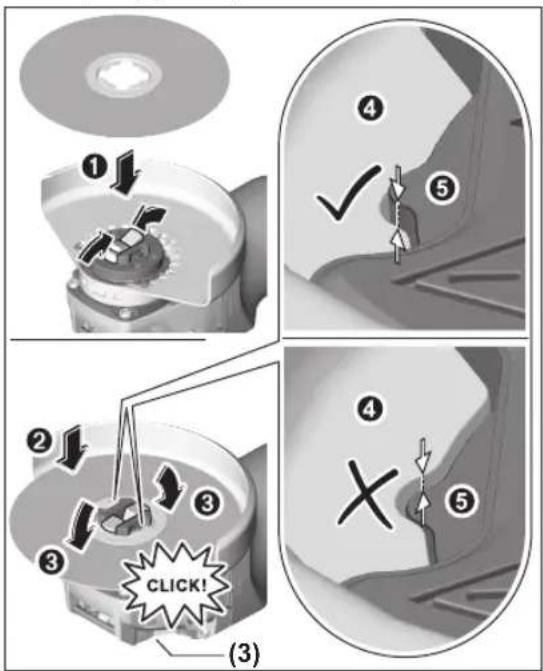

X‑LOCK жүйесі дегеніміз не?

X‑LOCK жүйесі тегістеу керек-жарақтарын фланецсіз бекітуге мүмкіндік береді. Керек-жарақты құрал ұстағышына сырт еткен дыбыс шыққанша салу керек. Тек түпнұсқа X‑LOCK керек-жарақтары ғана үйлесімді.

Жылдамдықты алдын ала таңдауды қалай пайдалануға болады?

2 800 мен 11 000 мин⁻¹ аралығында жылдамдықты таңдау үшін дөңгелекті (5) бұраңыз. Материал мен қолдануға байланысты ұсынылатын параметрлер үшін нұсқаулықтағы кестені қараңыз. Жылдамдық керек-жараққа сәйкес болуы керек.

Қайта іске қосудан қорғау дегеніміз не?

Электр қуаты үзілгеннен кейін құрал өздігінен қайта іске қосылмайды. Оны қайта іске қосу үшін Қосу/Өшіру қосқышын өшіру күйіне қойып, содан кейін қайта басыңыз. Бұл құрылғы бақыланбайтын қайта іске қосуды болдырмайды.

Кері соққыны (kickback) қалай болдырмауға болады?

Құралды екі қолмен мықтап ұстаңыз, қосымша тұтқаны пайдаланыңыз, өткір бұрыштар мен серпілулерден аулақ болыңыз. Тегістеу дөңгелегінің дайындамаға терең енуіне жол бермеңіз және әрқашан қарсы бағытта жұмыс істеңіз. Тұрақты ұстау және қалыпты беру жылдамдығы қауіпті азайтады.

Бұл тегістеуішке қандай керек-жарақтар үйлесімді?

Барлық X‑LOCK керек-жарақтары (тегістеу дөңгелектері, кесу дискілері, щеткалар, құмдау табақшалары) және бейімдеуден кейін кәдімгі фланецті кейбір керек-жарақтар. Тек құралдың сипаттамаларына сәйкес жылдамдығы мен өлшемдері бар керек-жарақтарды пайдаланыңыз. Толық тізім үшін нұсқаулықты қараңыз.

Құралды қалай тазалау және күту керек?

Тазалау алдында құралды ажыратыңыз. Желдету саңылауларын щеткамен немесе сығылған ауамен тазалаңыз. Төтенше жағдайларда шаңсорғышты пайдаланыңыз. Еріткіштерді қолданбаңыз. Құралды үнемі уәкілетті орталықта тексертіп тұрыңыз.

Көмір щеткаларын қашан ауыстыру керек?

Көмір щеткалары уақыт өте тозады. Тозу шегіне жеткенде құрал автоматты түрде тоқтайды. Оларды уәкілетті сатудан кейінгі қызмет орталығында ауыстырыңыз. Тек Bosch түпнұсқа щеткаларын пайдаланыңыз.

Оны тас кесуге бола ма?

Иә, сәйкес алмас дискімен және арнайы кесу қорғаныс қақпағымен (9) немесе жапқышы бар тегістеу қақпағымен (12) қолдануға болады. Шаңды азайту үшін сырғытпалы сору қақпағын (24) пайдаланған дұрыс. Шаңға қарсы маска киіңіз.

Қосымша тұтқаны қалай орнату керек?

Қосымша тұтқаны (6) немесе (7) тегістеуіш басының сол немесе оң жағына қалауыңызша бұрап бекітіңіз. Оны қолмен мықтап тартыңыз. Қосымша тұтқасыз құралды ешқашан пайдаланбаңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GWX 9-125 S Professional BOSCH

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сэйкестікті растау жайлы акпарат косымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

– көп үшкын шықса, пайдаланбаңыз

– қатты діріл кезінде пайдаланбаныз

– ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз

– өнім корпусынан тікелей түтін шықса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

– түткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз

– жауын –шашын кезінде сыртта пайдаланбаныз

– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

– ток сымының тозуы немесе зақымдануы

- өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жилігі

– Әр пайдаланудан соң әнімді тазалау ұсынылады.

Сактау

- күрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек

– сақтау кезінде температураның кенет ауытқувынан қорғау керек

– орамасыз сақтау мүмкін емес

– сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150-69 (шарт 1) кужатын караңыз

- +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

• тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатан тыйым салынады
  – босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға руксат берілмейді
• тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын окыңыз
• Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы вилғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр күралының жинағындағы ескертулерді,

нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нусқаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жақақттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жұмыс орнының қауінсіздігі

Жумыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мумкін.
▶ Балалар мен бақылаушыларды электр құралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстық жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеціз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін темендетеді.

▶ Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге косылған беттерге тимеңіз. Денеціз

жерге қосылған болса жоғары ток соғу қауіні пайда болады.

Электр куралдарды жаңбырда немесе вығалды қоршауда пайдаланбаңыз. Электр күралына кірген су ток соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе токтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, откір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель ток соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қоргайтын жабдықтарды пайдаланыңыз. Әрдайым кез қорғанысын тағыңыз. Шаң маскасы, сырганбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусакты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын токқа қосу сәтсіз оқигаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеціз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда опар қосулы

216|Қазақ

болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шанға байланысты зияндарды кемейтеді.

Аспаптарды жиї пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз арекет секунд ішінде ауыр жаракаттануға алып келуі мумкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысықа енгізу және офан қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз ушін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
▶ Ажыраткышы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жәндеу кажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр куралдарын коймаға кою алдында, ашаны куат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр куралынан алып тастаңыз. Бул сақтық әрекеті электр куралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр куралдарын мен керек-жарактарын укыпыті күтіңіз. Козғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің

ақаусыз немесе зақымдалмаған болуына, электр күралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар күралды пайдаланудан алдын жөндеңіз. Электр күралдарының дұрыс күтілмеуі жазатайым окифаларғ, себеп болып жатады.

Кескіш аспаптарды откір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері откір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтуткалар мен кармау беттерін күргғақ, таза және май мен ластан таза устаңыз. Сырғанақ қолтуткалар мен кармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.

Бурыштык тегістеу машиналарын пайдалану кезіндегі қауіпсіздік техникасы

Майдалау, егеукум қағазымен ажарлау, сым қылшақпен тазалау немесе кесу әрекеттеріне ортақ қауіпсіздік ескертулері:

Бул электр құралы майдалағыш, ажарлағыш, сым қылшак, саңылау кескіш немесе кескіш құрал ретінде пайдалануға арналған. Бул электр құралымен бірге берілген барлық қауіпсіздік ескертулерін, нұсқауларды, суреттерді және спецификацияларды оқып шығыңыз. Төменде келтірілген барлық нұсқаулардың орындалмауы ток соғуға, өртке және/немесе ауыр жақақат алуға әкелуі мүмкін.
Жылтырату сиякты әрекеттерді осы электр күралымен орындауга болмайды. Электр күралы ушін жарамайтын әрекеттер қауіпті жағдайды тудыруы және жақақат алуға әкелуі мүмкін.
▶ Бул электр құралын құрал өндірушісі арнайы жобаланбаған және белгілемеген жолмен түрлендірмеңіз. Мүндай түрлендіру нәтижесінде бақылау мүмкіндігінен айырылып, ауыр жақақат алуға болады.
Аспап өндірушімен жасалмаған немесе ұсынбаған керек-жарактарды пайдаланбаңыз. Керек-жарак электр құралыңызға сай келсе де, қауіпсіз жұмыс істеу қамтамасыз етілмейді.
Жумыс куралы айналымдарының үйғарынды саны электр-құралында-көрсетілген максимальды айналымдар санына -тең-болуы-керек. Есептелген

жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетуі мүмкін.

Пайдаланатын жумыс куралының сыртқы-диаметрі мен-қалындығы электр-қуралының-өлшемдеріне сай-болуы-керек. Дұрыс таңдалмаған керек – жарактар дұрыс-қорғалмауы және-бакылаудан шығуы мүмкін.
▶ Косымша бекіткіштің өлшемдері электр күралының монтаждық жабдығының өлшемдеріне сәйкес келуі тиіс. Электр күралының монтаждық жабдығына сәйкес келмейтін керек-жарактар тепе-тендіктен айырылуы, тым катты дірілдеуі және бақылау мүмкіндігінен айырылуғаәкеле алады.
Закымдалған керек-жарактарды пайдаланбаңыз. Әр пайдаланудан алдын абразивті дөңгелек сияқты керек-жарактарды сынық пен жарықтарға, етек дискіні жарықтарға, тозу немесе артықшылықтарына, сым қылшақты бос немесе сынған сымдарға тексеріңіз. Егер электр құралы немесе керек-жарактар түсіп кетсе, оның закымдалмағанын тексеріңіз, қажет болса закымдалмаған керек-жарактарды орнатыңыз. Керек-жарактарды тексеріп орнатудан соң, өзіңізді және басқа адамдарды айналып түргған керек-жарактар аймағынан алыстатып, электр құралын максималды жуктеусіз жылдамдықлен бір минут айналдырыңыз. Зақымдалған керек-жарактар әдетте сынақ ұақытында сынады.
Жеке-қорғаныс жабдығын киіп жүріңіз. Пайдалану тәсіліне байланысты қорғаныш масканы немесе қауіпсіздік көзілдірігін қолданыңыз. Қажет болғанда, шаңнан қорғайтын масканы, құлақ қорғағыштарын, қолғап және кіші абразивті бөлшектерді немесе дайындама бөлшектерін ұстай алатын шеберхана алжапқышын пайдаланыңыз. Көз қорғанысы әртургілі әрекеттердің барысында пайда болатын ұшпа-қоқысты тоқтатуға қабілетті болуы тиіс. Шаңнан қорғайтын маска немесе респиратор белгілі бір жұмыс өткізгенде пайда болатын ұсақ бөлшектерді сүзгілеуге қабілетті болуы тиіс. Өте қарқынды шудың әсері есту-қабілетінің жоғалуына әкелуі мүмкін.
Бетен ·адамдардың жұмыс·аймағынан-қауіпсіз аймақта болуын қамтамасыз етіңіз. Жұмыс аймағына кіретін кез келген адам жеке қорғағыш жабдықтарды киюі керек. Дайындама бөлшектері немесе сынған керек-жарактар ұшып, әрекет аймағынан тыс жайда жақарат тигізуі мүмкін.
Кесетін керек-жарактан жасырын сымдар немесе єз сымына тиюї мүмкін әрекеттерді жасаған кезде электр құрылы оқшауланған ұстау жайынан ұстаңыз. Егер кесуші аспап істеп түрған сымға тисе электр құралының метал бөлшектерін істетіп пайдаланушыны төқ соғуы мүмкін.
Кабельді айналып турған аспаптардан алыс устаңыз. Бақылауды жоғалтсаңыз, кабель кесіліп немесе тартылып кетіп, қолыңыз айналып турған аспапқа тартылуы мүмкін.

▶ Айналып турған аспап толық токтағанша электр күралын қоймаңыз. Айналып турған керек-жарактар бетке тиіп, электр күралы бақылаудан шығуы мүмкін.
Электр куралын касыңызда кетеріп турғанда қоспаңыз. Айналып турған аспаптарға кездейсоктию киіміңізді устап, аспапты денеңізге жақын апаруы мүмкін.
Электр-куралының-желдету-саңылауларын жиі тазартыңыз. Көзғалтқыш желдеткіші шанды корпус ішінде тартып, ұнтақталған металдың көп жиналуы электрленуге алып келі мүмкін.
Электр құралын жанатын материалдарға жақын пайдаланбаңыз. ￥шқындар·осы·материалдарды түтандыруы мүмкін.
Суыткыш суйыктыкты кажет ететін жумыс куралын - пайдаланбаңыз. Су-немесе-баска-да суыткыш суйыктыкты пайдалану электр-тоғының-соғуына-алып-келуі-мүмкін.

Кері соккы және оған қатысты ескертулер:

Қайтарым бүл соғылған немесе ұсталған айналып түрған дөңгелек, етек диск, қылшақ немесе басқа керек-жаракқа болатын реакция. Согу немесе ұстау айналып түрған аспаптың қулап кетуіне және электр құралының бақылаусыз айналуына, қарсы бағытта айналуына алып келеді.

Мысалы, егер абразивті дөңгелек дайындама арқылы соғылса, соғу жеріне кіретін дөңгелектің шеті материал бетіне кіріп, дөңгелектің көтерілуіне немесе атылып кетуіне алып кетуі мүмкін. Дөңгелек пайдалануғыша немесе одан әрі ұшуы мүмкін, бүл дөңгелек әрекетінің бағытына байланысты. Абразивті дөңгелектер осы жағдайда сынып кетуі де мүмкін.

Қайтарым электр құралын қате пайдаланудан және/ немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жаракаттардың алды алады.

Электр-куралын-екі қолмен мықтап ұстаңыз, денеціз-бен-қолыңызды кері сокқыға қарсылық-көрсете-алатындай-ұстаңыз. Іске қосу кезінде кері сокқыны немесе айналуға жауап әрекеттерді барынша бақылау үшін, бар болса, қосымша түтқаны әрдайым қолданыңыз. Тиісті алдын алу шаралары қолданылған жағдайда, пайдаланушы айналуға жауап әрекеттерді немесе кері сокқы күштерін бақылай алады.
▶ Колыңызды ешкашан айналып турған аспапқа жақындатпаңыз. Аспап қолыңызға қайтарым жасауы мүмкін.
Денецізді электр курал қайтарымда жылжитын аймақта орналастырмаңыз. Қайтарым куралды қысылу кезінде деңгелек айналуына қарсы бағытта апарады.
▶ Бурыштарды, өткір жиектерді және т.б. өндеген кезде айрықша сақ болыңыз. Керек-жарактың секіруіне және ілініп қалуына жол бермеңіз. Бұрыштар, өткір жиектер немесе секіру айналып түрган керек-жарактың ілініп қалуына апарып, бақылау мүмкіндігінен айырылуға әкелуі мүмкін.

218 | Казак

▶ Ара шынжырын, ағаш кескіш жүзді, шеткі бос аралығы 10 мм-ден үзын болатын сегменттік алмасты деңгелекті немесе тісті ара жүзін бекітпеціз. Мүндай жүздер-жиї кері соққыны тудырып, бақылау мүмкіндігінен айырылуға-әкеледі.

Майдалау және кесу әрекеттеріне ортақ қауіпсіздік ескертулері:

▶ Тек электр құралыңыз үшін қөрсетілген дөңгелек түрлерін және таңдалған деңгелек үшін жобаланған қорғағышты пайдаланыңыз. Бүл электр құралына жарамайтын деңгелектер дұрыс қорғалмай, қауіпті болады.
► Ортада крысылған деңгелектің майдалайтын беті қорғағыштың астында орнатылуы керек. Дұрыс орнатылмаған қорғағыш, деңгейден шығып түрған деңгелек жақсы қорғалуы керек емес.
▶ Қорғағыш электр құралына қатты орнатылып максимальды қауіпсіздік үшін орналасуы қажет, осылай дөңгелектің минималды көлемі пайдаланушыға қарап тұрады. Қорғағыш пайдаланушыны сынған дөңгелек бөлшектерінен, дөңгелекке кездейсок тиюден және киімдерді жандыруы мүмкін үшқындардан қорғайды.
Дөңгелектерді тек ұсынылған пайдалану түрлеріне сай қолдануы керек. Мысал: кесуші дөңгелек шетімен майдаламаңыз. Кесуші-дөңгелектер материалды шетімен кесуге арналған, Дөңгелектерге-әсер ететін бүйірлік күштер ықпалынан олар сынуы мүмкін.
▶ Таңдалған дөңгелек үшін әрдайым дұрыс өлшемдегі және пішіндегі закымдалмаған фланецтерді підаланыңыз. Дұрыс-таңдалған ернемектер тегістеу деңгелегінің тірегі болады және оның·сыну қаупінің алдын·алады. Кесуші деңгелектердің фланецтері майдалау дөңгелегі фланецтерінен басқа болуы мүмкін.
Улкенірек электр құралдарының тозған дөңгелектерін пайдаланбаңыз. Улкенірек электр құралына арналған дөңгелек кішірек құралдың жоғарырақ жылдамдығы үшін жарамсыз болып, жарылуы мүмкін.
▶ Кос мақсатты деңгелектерді пайдаланған кезде әрдайым орындалып жатқан әрекет үшін дұрыс қөргғағышты пайдаланыңцыз. Дұрыс қөргғағыш пайдаланылмаған жағдайда, қажетті қөргғаныс деңгейі қамтамасыз етілмей, ауыр жақақат алу қаупі туындауы мүмкін.

Кесу әрекеттеріне арналған қосымша қауіпсіздік ескертулері:

▶ Кесуші дөңгелекті "кыспаңыз" немесе оны қатты баспаңыз. Кесікті терендетуге әрекет жасамаңыз.

Дөңгелекке қатты басу жүктемені және дөңгелекті кесікте бұрауға немесе байланыстыруға сезімтал болуын және кері соққының немесе дөңгелек сынуының ықтималдығын арттырады.

Денецізді айналдырылған деңгелектің бір сызыққа немесе артына орналастырмаңыз. Дөңгелек денецізден ары жылжыса, ыктимал қайтарым айналып түрган деңгелек пен электр құралын денецізге тікелей жылжытуы мүмкін.
Дөңгелек қысылған немесе кез келген себеппен кесуге кедергі жасаған жағдайда, электр құралын өшіріп, дөңгелек толығымен тоқтағанша, электр құралын қозғалыссыз ұстаңыз. Кескіш дөңгелек қозғалып түрганда, дөңгелекті кесіктен шығарып алуға әрекеттенбеңіз, әйтпесе кері сокқы пайда болуы мүмкін. Дөңгелек қысылуының себебін жою үшін мәселені зерттеп, түзету шараларын қолданыңыз.
▶ Күрал дайындамада түрганда электр құралын қайта қоспаңыз. Кесуді бастамас бұрын, алдымен-дөңгелекті-толық-айналым санына жеткізіп алыңыз. Әйтпесе, кескіш диск тұтылып, дайындамадан көтеріліп кетуі немесе-кері сокқыға әкелуі мүмкін.
Тірек панельдері немесе кез келген тым үлкен дайындама деңгелек қысылуы мен қайтарымның алдын алу үшін. Улкен дайындамалар өз ауырлығынан иілуі мүмкін. Дайындама·кесу сызығына-жақын-және-дәңгелектің-екі жағынан-да тірелуі керек.
Бар қабырғаларда кіші кесікті немесе басқа керінбейтін аймақтарда орындауда абайлаңыз. Шығып түрган деңгелек газ немесе су құбырларын, электр сымдарды немесе нысандарды кесуі мүмкін, ал бул қайтарымға алып келуі мүмкін.
▶ Кигаш кесуге арекеттенбеціз. Дөңгелек-тым қатты·басылғанда,·жүктеме·және·дөңгелектің·кесікте- буралуға·немесе·қысылуға бейімділігі және кері сокқы немесе сыну мүмкіндігі артып, ауыр жарақат алу қаупі туындайды.

Егеукум қағазымен ажарлау әрекеттеріне арналған қауіпсіздік ескертулері:

Дурыс өлшемді егеукум дөңгелегінің қағазын пайдаланыңыз. Егеукум қағазын таңдаған кезде өндіруші ұсыныстарын орындаңыз. Егеукум дөңгелегінен тым қатты шығып тұратын үлкенірек егеукум қағазы жарылу қаупін тудырады және дөңгелектің ілініп қалуына, тозуына немесе кері сокқыға әкелуі мүмкін.

Сым қылшакпен тазалау әрекеттеріне арналған қауіпсіздік ескертулері:

▶ Кылшыктың қарапайым әрекет етуі кезінде де қылшыктардың шашырайтындығын ескеріңіз. Кылшыкты қатты басып, сымға күш түсірмеңіз. Сым қылшыктары жұқа киімге және/немесе теріге кіріп кетуі мүмкін.
▶ Егер сым қылшақпен тазалау үшін қорғағышты пайдалану белгіленген болса, сым дөңгелектің немесе қылшақтың қорғағышпен жанасуына жол бермеңіз. Сым дөңгелектің немесе қылшақтың

диаметрі жұмыс жуктемесіне немесе центрифугалық куштерге байланысты үлғаюы мүмкін.

Косымша кауіпсіздік нускаульықтары

Корғаныш көзілдірікті кийіңіз.

Корғаныш қаптаманы кесу үшін пайдалануға болмайды. Жарамды саптаманың көмегімен қорғаныш қаптаманы кесу үшін де пайдалануға болады.

Электр құралын жұмыс барысында екі қолмен берік ұстан, тұрақты қалыпта тұрыңыз. Электр құралы екі қолмен сенімді түрде басқарылады.

Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе тоқ соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға немесе тоқ соғуына алып келуі мүмкін.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.
Куат өшсе, мысалы, желіде куат жок болып қалса немесе ашаны розеткадан суырғанда сөндіргіш бекіткішін алыңыз және өшірулі куйне орнатыңыз. Бул арқылы кездейсок қосылу болмайды.
▶ Дайындаманы бекітіңіз. Кысу күралына немесе кыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
▶ Алмалы-салмалы аспаптарды гимарат ішінде, курғақ, біркелкі температураға не және қатып қалмайтын бөлмеде сақтаңыз.
Электр куралын тасымалдамас бурын алмалы- салмалы аспаптарды шығарып алыңыз. Осылайша зақымдарға жол бермейсіз.
Байланыскан кескіш және ажарлағыш дискілер жарамдылық мерзіміне іе, бул мерзімнен кейін оларды әрі қарай пайдалануға тыйым салынады.

Өнім және қуат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау токтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы су пайдаланбай металл, тас, пластик пен композиттік материалдарды кесуге және қылшакпен

өндеуге, металл, пластик пен композиттік материалдарды сыдырып алуға, сондай-ак тастан жасалған материалдарды алмасты бұргылау коронкаларымен бұргылауға арналған. Бүл ретте дұрыс қорғаныш қаптаманың пайдаланылғанына көз жеткізіңіз (қараңыз „Пайдалану“, Бет 223).

Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Арнайы тегістеу құралдарымен тіркесімде электр құралды егеукұм қағазымен тегістеу үшін пайдалануға болады.

Электр куралын тастан жасалған материалдарды алмасты тостаған тәрізді дискілермен ажарлау үшін пайдалануға болмайды.

Көрсетілген курамды бөлшектер

Көрсетілген кұрамды бөлшектердің нөмірлері графикалық беттегі электр құралының көрсетіліміне қатысты болып келеді.

(1) Корғаныш қаптамаға арналған құлыптан босату інінтіperi
(2) Корпустағы айналу бағытының көрсеткісі
(3) Іінтірек
(4) Ажыраткыш
(5) Айналу бағытын алдын ала таңдау реттегіші (GWX ... S)
(6) Стандартты косымша тутка (беті окшауланған) ^a)
(7) Діріл баскыш косымша тутка (беті окшауланған) ^a)
(8) Ажарлауға арналған қорғаныш қаптама
(9) Кесуге арналған қорғаныш қаптама ^a)
(10) X-LOCK ажарлағыш дискісі/желпуіш тәрізді ажарлағыш дискісі ^a)

(11) X-LOCK дискілі қылшағы ^a)

(12) Кесуге арналған каптама

(13) X-LOCK кескіш дискісі ^a)

(14) X-LOCK алмас кескіш дискісі ^3

(15) Тутка (беті окшауланған)

(16) X-LOCK бекіткіші

(17) Кол корфанысы ^a)

(18) Талшыкты дискілерге арналған X-LOCK тіреуіш тәрелкесі ^a)

(19) X-LOCK талшыкты дискісі ^a)

(20) Талшыкты дискілерге арналған X-LOCK қыскышы ^a)

(21) X-LOCK tosta fan tərɪzdɪ kylша fbl ^a)

(22) X-LOCK конустык кылшафы ^a)

(23) X-LOCK алмасты бурғылау коронкасы ^a)

(24) Бағыттауыштары бар кесуге арналған қорғаныш қаптама ^3)

a) Бейнеленген немесе сипатталған керек-жарактар стандартты жеткізілім жиынтығымен қамтылмайды. Толық керек-жарактарды біздің керек-жарактар бағдарламасынан табасыз.

220|Қазақ

Техникалық мәліметтер

Бурыштык тегістеу машинасы GWX 9-115 GWX 9-115 S GWX 9-125 S GWX 9-125
Өнім нөмірі	3 601 GB1 0.. 3 601 GB1 0.. 3 601 GB2 0.. 3 601 GB2 0..
Номиналды тұтынылатын куат Вт 900 900 900 900
Шығыс куат Вт 450 450 450 450
Есептелген бос жүріс күйіндегі айналу жилігі ^A)	мин ^-1	11000 11000 11000 11000
Айналу жилігін реттеудиапазоны мин	^-1	11000 2800–11000 2800–11000 11000
Ажарлағыш дискінің/резенке ажарлау тәрелкесінің макс. диаметрі	мм 115 115 125 125
Айналу жилігін алдын ала таңдау – ● ● –
Қайта іске қосылудан қорғаныс – ● ● –
Салмағы ЕРТА-Procedure 01:2014 құжатына сай ^B)	кг 2,0–2,1 2,0–2,1 2,0–2,1 2,0–2,1
Қорғаныс класы	☐/II/II/II/II	☐

A) Жарамды алмалы-салмалы аспаптарды тандау үшін EN IEC 62841-2-3 бойынша есептелген бос жүріс күйіндегі айналу жилігі. Шынайы бос жүріс күйіндегі айналу жилігі қауінсіздік түрғысынан және технологиялық рұқсатты ауытқуларға байланысты теменірек болады.
В) пайдаланылатын қорғаныш қаптамаға ((9), (8), (12)) және пайдаланылатын қосымша түтқаға ((6), (7)) байланысты Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бул мәліметтерді өзгертуі мүмкін.
Мәндер әнімге байланысты взгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.

Шуыл және дірілдеу туралы ақпарат

Дыбыс шығару мәндері EN IEC 62841-2-3 бойынша есептелген.

А-мен белгіленген кұрылғының шуыл деңгейі әдетте төмендегіге тең: дыбыс күші 95 дБ (А); дыбыс куаты 103 дБ (А). Өлшеу дәлсіздігі К = 3 дБ.

Кулакты корғау құралдарын кийіңіз!

Жалпы діріл мәндері a_n (уш бағыттың векторлық, косындысы) және К дәлсіздігі, EN IEC 62841-2-3 бойынша есептелген:

Бетті ажарлау (бастапкы ажарлау):

Ажарлағыш төсеммен ажарлау:

Жумсак табак металды немесе баска үлкен бетті оцай дірілдейтін материалдарды ажарлау 15 дБ шамасына дейін көтерілген шуыл эмиссиясынының қөрсеткішін тудыруы мүмкін. Арнайы ауыр дыбыс окшаулағыш кілемшелердің көмегімен аскын шуыл эмиссиясын азайтуға болады. Аскын шуыл эмиссиясын шуыл сипаттарымен байланысты тауекепдерді бағалау кезінде де, жарамды қулақ қорғанысын тандау кезінде де еспеке алу қажет.

Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен

Айналу жилігін алдын ала тандау реттегіші (5) арқылы кажетті айналу жилігін жұмыс барысында да реттеуге салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл букіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін кұрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.

Кайта козғалу сақтағышы

Қайта қосылудан қорғағыш куаттандырудан кейін электр құралының бақылаусыз іске қосылуын болдырмайды.

Қайта іске қосу үшін ажыратқышты (4) өшірілген күйге келтіріп, электр құралын қайта қосыңыз.

болады. Төмендегі кестеде ұсынылған көлемдер берілген.

Материал Колданылуы Алмалы-салмалы аспап Айналмалы реттегіш куйі

Металл Бояуды кетіру Ажарлағыш диск 2–3
Металл Кылшакпен өндеу, тотты кетіру Тостаған тәрізді қылшақ, егеукүм қағазы		3
Тот баспайтын болат	Ажарлау Ажарлағыш диск/талшықты диск 4–6
Металл Сыдырып ажарлау Ажарлағыш диск 6
Металл Кесу Кескіш диск 6
Тас Кесу Алмас кескіш диск 6

Айналу жилігі деңгейлерінің берілген мәндері анықтамалық мәндер болып табылады.

Жумыс куралы айналымдарының үйғарынды саны электр куралында көрсетілген максималды айналымдар санына тең болуы керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетүі мүмкін.

Жинау

Корғаныш кұрылғыны орнату

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Нускау: Жумыс кезінде тегістеу шенбері бузылса немесе корғағыш каптама/электр құрал құрылғылары бузылса, электр құралды бірден сервис қызметіне жі беру керек, мекенжайларды «Түтынушыға қызмет көрсету және пайдалану кеңстері» тарауынан қараңыз.

Тегістеуге арналған қорғағыш қаптама

Корғағыш қаптаманы (8) электр күралының патронына қорғағыш қаптамасының кодтау жұдырықшалары патронға сәйкес келгенше салыңыз. Бұғattaудан шығару інтірегін (1) басып ұстаңыз. Шпиндель мойнындағы қорғашғы қаптаманы (8) басып, қаптамадағы буртикті электр күралдың фланеціне отыргғызыңыз және қорғағыш

қаптаманы шырт еткен дыбыс естілгенше бұрыңыз. Қорғағыш қаптаманың (8) күйін жұмыс барысының талаптарына сай орнатыңыз. Бүл үшін бұғattaудын шығару інітірегін (1) жоғары басыңыз және қорғағыш қаптаманы (8) кажет күйге бұрыңыз.

Корғаныш каптаманы (8) әрдайым, құлыптан босату інтірегінің (1) екі жудырықшасы корғаныш каптаманың (8) тиісті ойыктарына кіретіндей, реттеңіз.
▶ Коргағыш каптаманы (8) оператордың жағына қарай үшқындардың үшуы болмайтындай орнатыңыз.
▶ Керек-жарактың айналу бағытында қорғаныш қаптаманы (8) тек құлыптан босату інітірегін (1)

пайдалану аркылы бурауға болады! Эйтпесе электр құралды пайдалану мүмкін емес және сервистік қызметке тапсыру керек.

Нускау: корғағыш қаптамадағы кодтау жұдырықшалары (8) тек электр құралға жарайтын жабдықты орнатуды қамтамасыз етеді.

Кесуге арналған қорғағыш қаптама

▶ Кесу үшін әрдайым мыналарды пайдаланыңыз: кесуге арналған қорғаныш қаптаманы (9) немесе ажарлауға арналған қорғаныш қаптаманы (8) кесуге арналған қаптамамен (12).
▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Кесуге арналған қорғаныш қаптама (9) ажарлауға арналған қорғаныш қаптама (8) сияқты монтаждалады.

Металдан жасалған кесуге арналған қаптама Металдан жасалған кесуге арналған қаптаманы (12) ажарлауға арналған қорғаныш қаптамаға (8) монтаждаңыз (А суретін қараңыз): қапсырманы кері қайырыңыз (1). Қаптаманы (12) ажарлауға арналған қорғаныш қаптамаға (8)auf енгізіңіз (2). Қапсырманы қорғаныш қаптамаға (8) қатты басыңыз (3). Бөлшектеу үшін (В суретін қараңыз) қапсырмадағы туймені басып (1), кері қайырыңыз (2). Қаптаманы (12) қорғаныш қаптамадан (8) тартып алыңыз (3).

Пластиктен жасалған кесуге арналған қаптама Пластиктен жасалған кесуге арналған жабынды (12) ажарлауға арналған қорғаныш қаптамаға (8) орнатыңыз (С суретін қараңыз). Жабын (12) қорғаныш қаптамада (8) шерту дыбысымен және көрінетіндей тіреледі. Бөлшектеу үшін (Д суретін қараңыз) қорғаныш қаптамадағы (8) (①) жабынды (12) сол немесе оң жаққа босатып, жабынды тартып шығарыңыз (②).

Бағыттауыштар бар кесуге арналған қорғағыш қаптама

Бағыттауыштары (24) бар қорғағыш қаптама тегістеуге арналған қорғағыш қаптама (8) ретінде де орнатылады.

Кол коргағышы

Резенке ажарлау тәрелкесімен (18) немесе тостаған тәрізді қылшакпен/конустық қылшакпен/

222|Қазақ

алмас бүрғылау коронкасымен жұмыс істеу үшін әрдайым қол қорғанысын (17) киіп жүріңіз.

Кол корғағышын (17) қосымша түтқа (6) көмегімен бекітіңіз.

Косымша тутканы (6)/(7) жұмыс тәсіліне байланысты редуктор бастиегінің он немесе сол жағына бурап бекітіңіз.

▶ Электр куралын тек косымша туткамен бірге пайдаланыңыз: (6)/(7).
▶ Косымша тутка (6)/(7) закымдалған жағдайда, электр құралын әрі қарай пайдаланбаңыз. Косымша туткаға (6)/(7) ешкандай өзгерістер жасамаңыз.

Vibration Control

Діріл баскыш қосымша түтка (7) дірілсіз және жайлы әрі қауіпсіз жұмыс істеуге мүмкіндік береді.

Ажарлау куралдарын монтаждау және бөлшектеу

X-LOCK алмалы-салмалы аспаптары ушін монтаждау бойынша арнайы нускауларды орындаңыз.

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
▶ Тегістеу және кесу дискілеріне сувығанша тимеңіз. Шенберлер жұмыс кезінде қызады.
▶ Тек X-LOCK логотипі бар тупнуска X-LOCK алмалы- салмалы аспаптарын пайдаланыңыз. Тек тупнуска X- LOCK алмалы-салмалы аспаптары колданылғанда ең көбі 1,6 мм қысу қалынддығының сақталатынына кепіл berіледі. Улкенірек қысу қалынддығы қауіпті қысылуға апарып, қыскыш құралдың босап қалуына әкелуі мүмкін.
X-LOCK алмалы-салмалы аспаптары ешкандай косымша кыскыш және тіреуіш фланецтерді кажет етпейді.
▶ Алмалы-салмалы аспап және қыскыш дофермацияланбағанын, ласталмаған және бөлшектермен қапталмағанын көз жеткізіңіз.
Ажарлау құралдарының өлшемдерін ескеріңіз. X-LOCK алмалы-салмалы аспабын монтаждаудан бұрын әр X-LOCK бекіткіш ысырмасының ашық екендігіне көз жеткізіңіз (төменdegі суретті қараңыз).
Кажет болса, екі X-LOCK бекіткіш ысырмасының арасындағы аймақты тазалап шығыңыз.

Ажарлау куралын монтаждау

1 Ажарлау шенберін / кескіш дискіні / желпуіш тәрізді ажарлау шенберін ортаға келтіріп және тіреуіш бетпен параллель етіп және дұрыс жағын жоғары қарай X-LOCK бекіткішіне қойып орнатыңыз.
② Шенберді бекіткішке қарай итеріңіз.

③ Шенбер шерту дыбысымен бекітіледі. Бул ретте інітіректі (3) баспаңыз.

Монтаждағаннан кейін ажарлау құралының жиегі (④) негізгі жазықтықтан (⑤) жоғары емес және дұрыс орнатылғанына көз жеткізіңіз. Жиек жоғарырақ болса, бекіткішті тазалау немесе ажарлау құралын пайдаланбау қажет.

Ажарлау шецберін / кескіш дискіні / желпуіш тәрізді ажарлау шецберін бөлшектемес бұрын: электр құралының төктап қалғанына көз жеткізіңіз.

Ажарлау куралын белшектеу

① Іінтіректі (3) ашыңыз.
② Ажарлау шенбері / кескіш диск / желпуіш тәрізді ажарлау шенбері босайды.
③ Ажарлау шеңберін / кескіш дискіні / желпуіш тәрізді ажарлау шеңберін алып тастауға болады.

Жарамды тегістеу құралы

Осы нүсқаулықта жоғарыда атап өтілген барлық тегістеу кұралдарын пайдалануға болады.

Пайдаланылатын тегістеу күралдарының руксат етілген айналымдар саны [мин ^-1 ] немесе айналу жылдамдығы

[м/с] төменде берілген кестедегі мәндерден төмен болмауы керек.

Сондыктан тегістеу күралының жапсырмасында көрсетілген рүксат етілген айналымдар санын немесе айналу жылдамдығын сақтаңыз.

макс. [мм] [°]
	D b c a [мин				^-1 [м/с]
	115	7,2	-	-	11000	80
	125	7,2	-	-	11000	80
	115	4,2	-	-	11000	80
	125	4,2	-	-	11000	80
	115	-	-	-	11000	80
	125	-	-	-	11000	80
	75 30 -- 11000 80
	115	-	-	-	11000	80
	125	-	-	-	11000	80
	125 -- 11000 80
	83 -- 11000 80
	115	2,4	10	>0	11000	80
	125	2,4	10	>0	11000	80

Редукторлық басты буру

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Редукторлық бастекті 90° кадаммен бурауға болады. Осылайша ажыратқышты арнайы жұмыс жағдайларына, мысалы, солақайлар үшін оңтайлы басқару күйіне келтіруге болады. 4 буранданы толығымен бурап босатыңыз.

Редукторлық бастекті корпусан шығармай жаңа күйге баяу бұраңыз. 4 бұранданы қайтадан тартыңыз.

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы

денсаулыкка зиянды болуы мүмкін. Шаңға тию және шанды жүту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін.

Кейбір шаң турлері, әсіресе емен және шамшат ағашыныңшаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мүмкін.

– Мумкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз.

- Жумыс орнының жақсы желдетілуіне кез жеткізіңіз.

– P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.

Пайдалану

Электр құралға токтағанша жүктеме түсірмеңіз.

▶ Барлық жұмыстардан алдың электр құралының желілік айырын розеткадан шығарыңыз.

▶ Тірек қабырғаларда ойықтар жасағанда абайлаңыз, «Статика туралы нусқаулар» тарауын қараңыз.

▶ Салмағы тұрақты қалыпты қамтамасыз етпесе, дайындаманы бекітіңіз.

Жоғары жуктемеден кейін электр құралдың біраз салқындауына, бірнеше минут бос жүрісте жұмыс істеуіне мүмкіндік беріңіз.

Электр күралды абразивті-кесу станинада пайдаланбаңыз.

▶ Тегістеу және кесу дискілеріне сувғанша тимеңіз. Шенберлер жұмыс кезінде қызады.

Егер электр куралы электростатикалы ретте зарядталса, орнатылған электроника электр куралын өшіреді. Электр куралын қайта іске қосу үшін қосқыш/өшіргішті (4) басыңыз.

▶ Байланыстырылған ажарлағыш құралдардың көмегімен сыдырып ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы (8) пайдаланыңыз.
▶ Ешкашан кесу шецберлерін сыдырып тегістеу үшін пайдаланбаңыз.
Сыдырып ажарлау кезінде кесуге арналған қорғаныш қаптама (9) немесе ажарлауға арналған қорғаныш қаптама (8) монтаждалған кесуге арналған қаптамамен (12) бірге дайындамаға соғылып, бақылау мүмкіндігінен айырылуғаәкелуі мүмкін.

224|Қазақ

30°–40° еңкейту бұрышымен сыдырып ажарлау кезінде ең жақсы нәтижелерге қол жеткізуге болады. Электр құралын орташа қысыммен алға-артқа жылжытыңыз. Нәтижесінде дайындама тым қатты қызбайды, түсін өзгертпейді және қатпарлар пайда болмайды.

Кесуге де, ажарлауға да рүқсат етілген байланыстырылған дискілер пайдаланылған кезде, кесуге арналған қорғаныш қаптаманы (9) немесе ажарлауға арналған қорғаныш қаптаманы (8) монтаждалған кесуге арналған қаптамамен (12) бірге пайдалану керек.

Желпуіш тәрізді ажарлағыш дискімен үстіңгі беттерді ажарлау

Желпуіш тәрізді ажарлағыш дискімен ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (8).

Желпуіш тәрізді ажарлағыш дискімен (керек-жарак), сонымен қатар дәңес беттерді және профильдерді де өндеуге болады. Желпуіш тәрізді ажарлағыш дискілер әдеттегі ажарлағыш дискілермен салыстырганда ұзағырақ қызмет етеді, азырақ шуыл шығарады және төменірек ажарлау температурасына не болады.

Ажарлау тәрелкесімен үстіңгі бетті ажарлау

Резенке тегістеу тәрелкесімен (18) жұмыстар үшін әрқашан қол қорғағышын (17) киңіз.

Ажарлау тәрелкесімен ажарлау жұмысын қорғаныш қаптамасыз өткізуге болады.

Орнату реті суреттер бар бетте көрсетілген.

Тостаған тәрізді қылшақ/дискілі қылшақ/конустық қылшақ

Ажарлағыш қылшақтармен өндеу кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (8). Тостаған тәрізді қылшақтармен/конустық қылшақтармен өндеу әрекетін қорғаныш қаптамасыз орындауға болады.
▶ Тостаған тәрізді немесе конустық қылшақпен жұмыстар өткізу үшін әрдайым қол қорғанысын (17) монтажданыз.
▶ Дискілі қылшақтардың максималды рүқсат етілген өлшемдерінен асырған жағдайда, дискілі қылшақтардың сымдары қорғаныш қаптамаға тиіп, сынуы мүмкін.

Орнату реті суреттер бар бетте көрсетілген.

Металды кесу

▶ Металл материалдарды байланыстырылған кескіш дискілермен немесе алмас кескіш дискілермен кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (9) немесе ажарлауға арналған қорғаныш қаптаманы (8) монтаждалған кесуге арналған қаптамамен (12) бірге пайдаланыңыз.
Ажарлауға арналған қорғаныш қаптаманы (8) байланыстырылған кескіш дискілермен кесу жұмыстары үшін пайдаланған кезде, дискілер сынған жағдайда, үшқын мен бөлшектер және диск бөліктері тиоінің артқан қаупі туындайды.

Кескіш дискімен кескенде біркелкі, материал үшін дұрыс беріліспен жұмыс істеңіз. Кескіш дискіге қысым түсірмеңіз, оны еңкейтпеціз және шайқамаңыз. Бүйірлік қысыммен айналғанда кескіш дискіні төқтатпаңыз.

Электр құралын әрқашан айналу бағытына қарсы жүргізу керек. Әйтпесе бақылаусыз кесілген жерден шығу қаупі туындайды. Профильдерді немесе төрт қырлы құбылларды кесу кезінде кесуді ең аз көлденен қимада бастаңыз.

Тасты кесу

▶ Тасты материалдарды тас/бетонға арналған байланыстырылған кескіш дискілермен немесе алмас кескіш дискілермен кескен кезде әрдайым кесуге арналған бағыттауыштары бар сорғыш қаптаманы (24), кесуге арналған қорғаныш қаптаманы (9) немесе ажарлауға арналған қорғаныш қаптаманы (8) монтаждалған кесуге арналған қаптамамен бірге пайдаланыңыз (12).
▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.
▶ Шаңтүтқыш маскасын киіңіз.
▶ Бул электр куралды тек күргақ кесу/қүргақ тегістеу үшін пайдалануға болады.
▶ Кесуге арналған қөрғаныш қаптаманы (9), ажарлауға арналған қөрғаныш қаптаманы (8) немесе ажарлауға арналған қөрғаныш қаптаманы (8) монтаждалған ажарлауға арналған қаптамамен (12) бірге бетон немесе кіркіш қалауда кесу және ажарлау әрекеттері үшін пайдаланған кезде, асқын шаң жүктемесі пайда болады және кері сокқыға әкелуі мүмкін электр құралын бақылау мүмкіндігінен айырылудың артқан қаупі түындайды.

Тасты кесу үшін алмас кескіш дискілерді пайдаланған жән.

Бағыттауыштары бар қорғаныш қаптаманы (24) пайдалану үшін тас шаңын сорып алу үшін шаңсорғышты пайдалану керек. Bosch арнайы шаңсорғыштарды ұсынады.

Электр құралын өшіріңіз және бағыттауыштардың алдыңғы бөлігімен бөлшекке орнатыңыз. Электр құралын біркелкі, материалға сәйкес беріліспен жылжытыңыз.

Курамында кыршык тас өте көп болатын аса қатты материалдарды, мысалы, бетонды өндөү кезінде алмас кескіш диск қызып кетуі және закымдалуы мүмкін. Алмас кескіш дискідегі үшқын осыны білдіреді.

Осы жағдайда жұмысты төқтатыңыз және алмас кескіш дискіні бос жүріс күйінде, ең жоғары жылдамдықта қыска уақыт салқындатыңыз.

Өнімділіктің айтарлыктай төмендеуі және пайда болатын үшқын алмас кескіш дискінің дәкір болғанын білдіреді. Оны абразивті материалда, мысалы, силикат кірпіште қыскаша кесу арқылы өткірлеуге болады.

Баска материалдарды кесу

Пластик, композиттік материалдар және т.с.с. материалдарды байланыстырылған кескіш дискілермен немесе Carbide Multi Wheel кескіш дискілерімен кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (9) немесе ажарлауға арналған қорғаныш қаптаманы (8) монтаждалған кесуге арналған қаптамамен (12) бірге пайдаланыңыз. Бағыттауыштары бар сорғыш қаптаманы (24) пайдалану арқылы шаңның жақсырақ сорылуына қол жеткізесіз.

Алмас бурғылау коронкаларымен жұмыс істеу

▶ Күргақ алмас бүргылау коронкаларын пайдаланыңыз.
▶ Алмас бурғылау коронкаларымен жұмыстар өткізу үшін әрдайым қол қорғанысын (17) монтаждаңыз.

Алмас бүргылау коронкасын дайындамамен параллель етіп орнатпаңыз. Дайындаманы еңкейтіп және айналмалы қөзғалыстармен батырыңыз. Ослайша алмас бүргылау коронкасының онтайлы суытылуына және ұзақ жарамдық мерзіміне қол жеткізесіз.

Статика туралы нускаулар

Көтергіш кабырғалардағы ойыктар үлтық нормативтермен реттеледі. Бул нұсқауларды міндетті түрде орындау керек. Жұмысты бастамас бұрын статика жөніндегі маманмен, сәулетшімен немесе прорабпен кеңесіңіз.

Iске косу

Желі куатына назар аударыңыз! Ток көзінің куаты электр куралының зауыттық тактайшасындағы мәліметтерге сай болуы қажет. 230 В белгісімен белгіленген электр куралдармен 220 В жұмыс істеуге болады.

Элект құралы куат қоры жеткіліксіз немесе іске қосу тогын қүшейтетін сәйкес кернеу реттегішімен жабдықталмаған электр генераторларынан куат алса, қосу кезінде куат төмендеуі немесе электр құралы әдеттен тыс әрекет етуі мүмкін.

Генератордың жарамдылығын, әсіресе, желі үшін жарамдылығын тексеріңіз.

Курылғыны окшауланған қыскыш беті мен қосымша қыскыш арқылы устаңыз. Алмалы- салмалы аспап жасырын төк сымдарына немесе өз желі кабеліне тиюі мүмкін. Тоқ ететін сымға тию металлды құрал бөлшектеріне төк беріп, соғуына алып келуі мүмкін.

Косу/өшіру

Электр құралын іске қосу үшін ажыратқышты (4) алға жылжытып, содан кейін басыңыз.

Басылған ажыратқышты (4) бекіту үшін ажыратқышты (4) одан ары алға жылжытыңыз.

Электр куралын өшіру үшін ажыратқышты (4) жіберіңіз немесе ол бугатталған болса, ажыратқышты (4) кыскаша басып, содан кейін жіберіңіз.

Бугатталмайтын ажыраткыш нускасы (елге байланысты):

Электр құралын іске қосу үшін ажыратқышты (4) алға жылжытып, содан кейін басыңыз.

Электр құралын өшіру үшін ажыратқышты (4) жіберіңіз.

Пайдаланудан алдын ажарлау құралдарын қайта тексеріңіз. Ажарлау құралы берік орнатылып, еш кедергісіз айналуы қажет. 1 минут ішінде сынау жұмысын жуктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау құралдарын пайдаланбаңыз. Бузылған ажарлау құралдары жарылып, закымдарға алып келуі мүмкін.

Косу/өшіру

Электр құралын İске қосу үшін қосқыш/өшіргішті (4) алға жылжытыңыз.

Коскыш/өшіргішті (4) орнату үшін коскыш/өшіргішті (4) төменге тірелгенше басыңыз.

Электр күралын өшіру үшін, қосқыш/өшіргішті (4) жіберіп немесе ол бекітілген болса қосқыш/өшіргішті (4) қысқа артында төмен басып сосын жіберіңіз.

Пайдаланудан алдын ажарлау күралдарын қайта тексеріңіз. Ажарлау күралы берік орнатылып, еш кедергісіз айналуы қажет. 1 минут ішінде сынау жұмысын жуктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау күралдарын пайдаланбаңыз. Бұзылған ажарлау күралдары жарылып, зақымдарға алып келуі мүмкін.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Жаксы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза устаңыз.
▶ Тетенше жумыс жағдайында мүмкін болғанша шаңсорғышты пайдаланыңыз. Желдеткіш тесікті жиї үрлеп, тазартып артық тоқтан сақтайтын қосқышты (PRCD) қосыңыз. Металды өндеуде тоқ өткізетін шаң электр құралының ішінде жиналуы мүмкін. Электр құралының окшаулағышы зақымдалуы мүмкін.

Жабдыктарды мукият сактаңыз және күтіңіз.

Егер байланыс сымын алмастыру қажет болса, қауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары

226|Қазақ

бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруші) сатып алушыға өнімдер туралы кажетті және шынайы акқаратты беріп, өнімдерді тисінше тандау мүмкіндігін қамтамасыз етуге міндетті.

Өнімдер туралы акпарат міндettі түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер әлдеқашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

• Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
  – Сауда бөлмелеріндегі өнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
  – Сатушы осы бүйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті;
  – Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сөндай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер теменdegі мекенжай бойынша колжетімді:

www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз. Өндіруші талаптары мен нормаларының сақталуымен электр құралын жендеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош"

фирмалык немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларга кеңес беру және шагымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкған жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалық зақымдардың жоқтығы;
  – пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;
  – пайдалану бойынша нускаулыкта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
  – электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
  – біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;

– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпыты тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

- табифи тозу (ресурстың толық пайдаланылуы);

– қате орнату, рүксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыққан жабдық пен оның бөліктері;

– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен

туйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр көзгалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Кәдеге жарату

Электр куралдар, жабдыктар және бумаларын айналаны коргайтын кәдеге жаратуға апару кажет.

Электр куралдарды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және үлтық заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.

Кате жолмен кәдеге жаратылған ескі электрлік және электрондық құрылғылар қауіпіті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Română
