Produkta veids	Leņķa slīpmašīna
Zīmols	Bosch
Modelis	GWX 9-125 S Professional
Nominālā patērētā jauda	900 W
Izvadītā jauda	450 W
Tukšgaitas ātrums	11 000 min⁻¹
Ātruma regulēšanas diapazons	2 800 – 11 000 min⁻¹
Maksimālais diska diametrs	125 mm
Svars (saskaņā ar EPTA)	2,0 – 2,1 kg
Aizsardzības klase	II (dubultā izolācija)
Stiprināšanas sistēma	X‑LOCK (bez atloka)
Galvenās funkcijas	Slīpēšana, griešana, pulēšana, tīrīšana ar suku, sausā urbšana
Apstrādājamie materiāli	Metāls, akmens, plastmasa, kompozītmateriāli
Ātruma priekšatlase	Jā, ar ritenīti
Pretatkārtotas iedarbināšanas aizsardzība	Jā
Aizsargpārsegs	Īpašs slīpēšanai (piegādāts) ; īpašs griešanai pēc izvēles
Papildu rokturis	Standarta vai pretsvārstu, montāža pa kreisi vai pa labi
Apkope un tīrīšana	Tīrīt ventilācijas spraugas; izpūst ar saspiestu gaisu; izmantot putekļsūcēju
Pēcpārdošanas serviss	Remonts 5 dienās caur SAV DIRECT; rezerves daļas tiešsaistē
Saderīgie piederumi	Slīpdiski, griešanas diski, sukas, slīpēšanas pamatnes (X‑LOCK)

Bieži uzdotie jautājumi - GWX 9-125 S Professional BOSCH

Kā nomainīt aizsargpārsegu?

Atvienojiet instrumentu, nospiediet atbloķēšanas sviru (1) un pagrieziet aizsargpārsegu (8) vēlamajā pozīcijā. Pārliecinieties, ka tas pareizi nofiksējas. Nekad nelietojiet bez piemērota pārsega.

Kas ir X‑LOCK sistēma?

X‑LOCK sistēma nodrošina stiprināšanu bez atloka slīpēšanas piederumiem. Vienkārši uzspiediet piederumu uz instrumenta turētāja, līdz atskan klikšķis. Saderīgi ir tikai oriģinālie X‑LOCK piederumi.

Kā lietot ātruma priekšatlasi?

Pagrieziet ritenīti (5), lai izvēlētos ātrumu no 2800 līdz 11000 min⁻¹. Skatiet instrukcijas tabulu, lai uzzinātu ieteicamos iestatījumus pēc materiāla un pielietojuma. Ātrumam jābūt piemērotam piederumam.

Kas ir pretatkārtotas iedarbināšanas aizsardzība?

Pēc strāvas pārtraukuma instruments neatjaunojas pats. Lai to atkārtoti ieslēgtu, novietojiet Ieslēgšanas/Izslēgšanas slēdzi izslēgtā pozīcijā, pēc tam atkal to ieslēdziet. Šī ierīce novērš nekontrolētu atkārtotu iedarbināšanu.

Kā novērst atsitienu (kickback)?

Stingri turiet instrumentu ar abām rokām, izmantojiet palīgrokturi, izvairieties no asiem stūriem un atsitieniem. Neiegremdējiet slīpēšanas disku detaļā un vienmēr strādājiet pretējā virzienā. Stabils satveršanas veids un mērens padeves ātrums samazina riskus.

Kādi piederumi ir saderīgi ar šo slīpmašīnu?

Visi X‑LOCK piederumi (slīpdiski, griešanas diski, sukas, slīpēšanas pamatnes) un daži klasiskie atloka piederumi pēc pielāgošanas. Izmantojiet tikai piederumus, kuru ātrums un izmēri atbilst instrumenta specifikācijām. Skatiet instrukciju pilnam sarakstam.

Kā tīrīt un apkalpot instrumentu?

Atvienojiet instrumentu pirms tīrīšanas. Tīriet ventilācijas spraugas ar otu vai saspiestu gaisu. Ekstremālos apstākļos izmantojiet putekļsūcēju. Neizmantojiet šķīdinātājus. Regulāri veiciet instrumenta pārbaudi autorizētā centrā.

Kad jāmaina ogles birstes?

Ogles birstes laika gaitā nolietojas. Kad tās sasniedz nodiluma robežu, instruments automātiski apstājas. Liekiet tās nomainīt autorizētā pēcpārdošanas servisā. Izmantojiet tikai oriģinālās Bosch birstes.

Vai to var izmantot akmens griešanai?

Jā, ar piemērotu dimanta disku un īpašu griešanas aizsargpārsegu (9) vai slīpēšanas pārsegu ar pārsegu (12). Vēlams izmantot sūkšanas pārsegu ar slīdni (24), lai samazinātu putekļus. Valkājiet putekļu masku.

Kā uzstādīt papildu rokturi?

Ieskrūvējiet papildu rokturi (6) vai (7) slīpmašīnas galvas kreisajā vai labajā pusē pēc savas izvēles. Pievelciet to stingri ar roku. Nekad nelietojiet instrumentu bez papildu roktura.

LIETOŠANAS INSTRUKCIJA GWX 9-125 S Professional BOSCH

Latviešu .... Lappuse 302

Vispārēji drošības noteikumi elektroinstrumentiem

BRĪDINĀ- JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošibas noteikumos lietotais apzimējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, nelaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainit. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.
Nepielaujiet kermena daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, eljas, asām malām un kustošām dalām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpam, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpam, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkoieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstāklos laus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
▶ Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai

atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās dalās, var radīt savainojumu.

▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselību.
▶ Nepalaujieties uz iemanâm, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātibā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažas sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslëdzëja palidzību nevar ieslëgt un izslëgt. Elektroinstruments, ko nevar ieslëgt un izslëgt, ir bīstams lietošanai un to nepieciešams remontët.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēligi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tirus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezejinstrumentiem, lauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit

sniegtajiem norādījumiem, ṣemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu.

Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.

Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektivi rikoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves dajas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi leņka slipmašinām

Kopējie drošības noteikumi, kas parasti attiecināmi uz rupjās slīpēšanas, slīpēšanas vai griešanas darbiem:

Šis elektroinstruments ir slipmašina rupjajai un smalkajai slipēšanai, kas lietojama arī apstrādei ar stieplu suku un nogriešanai. Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Ja neievēro visus tālāk sniegtos norādījumus, var izraisīt elektrotriecienu, ugunsgrēku un/vai nopietnus savainojumus.
Ar šo elektroinstrumentu nav paredzëts veikt tâdas darbības, kā pulēšanu. Darbības, kuras nav paredzëts veikt ar elektroinstrumentu, var būt bīstamas un izraisit savainojumus.
▶ Nepārveidojiet šo elektroinstrumentu, lai tas darbotos tā, kā to nav veidojis vai īpaši norādījis instrumentu ražotājs. Šāda pārveide var izraisīt kontroles zudumu un radīt nopietnus savainojumus.
▶ Nelietojiet piederumus, kas nav īpaši projektēti izmantošanai kopā ar šo instrumentu un ko šim nolūkam nav ieteicis instrumenta ražotājs. lespēja nostiprināt piederumu uz elektroinstrumenta vēl negarantē tā drošu lietošanu.
▶ lestiprināmā piederuma pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo norādīto griešanās ātrumu. Piederumi, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mesti prom.
Piederuma ārējam diametram un biezumam jāatbilst elektroinstrumenta konstrukcijai un izmēriem. Nepareiza izmēra piederumi pilnībā nenovietojas zem aizsarga un darba laikā apgrūtina elektroinstrumenta vadību.
Piederumu montāžas izmēriem jāatbilst elektroinstrumenta stiprinošo elementu izmēriem. Piederumi, kas precīzi neatbilst elektroinstrumenta stiprinošo elementu konstrukcijai, nevienmērīgi griežas, ľoti stipri vibrē un var būt par cēloni kontroles zaudēšanai pār instrumentu.

304 | Latviešu

▶ Nelietojiet bojātus piederumus. Ik reizi pirms piederumu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vai abrazīvie diski nav atslāņojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un nolietošanās vai stipra izdiluma pazīmes un vai stieplu suku veidojošās stieples nav valīgas vai atlūzušas. Ja elektroinstruments vai tā piederums ir kritis no zināma augstuma, pārbaudiet, vai tas nav bojāts, vai arī iestipriniet instrumentā nebojātu piederumu. Pēc piederuma apskates un iestiprināšanas laujiet elektroinstrumentam darboties ar maksimālo griešanās ātrumu vienu minūti ilgi, stāvot vietā, ko nešķērso rotējošā piederuma rotācijas plakne, un nodrošinot, lai arī tuvumā esošās personas atrastos šādā vietā. Bojātie piederumi šādas pārbaudes laikā parasti salūzt.
Nēsājiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura, lietojiet sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no prom lidojošajām sikajām abrazīva vai apstrādājamā materiāla daļinām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus, aizsargcīmdus un īpašu priekšautu. Acu aizsarglīdzekļiem jāspēj pasargāt no lidojošajiem svešķermeņiem, kas dažkārt rodas dažādu darbu gaitā. Putekļu aizsargmaskai vai respiratoram jāspēj pasargāt filtrēt daļiņas, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi.
▶ Sekojiet, lai citas tuvumā esošās personas atrastos drošā attālumā no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā, jālieto individuālie darba aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai salūzuša piederuma daļas var lidot ar ievērojamu ātrumu un nodarīt kaitējumu cilvēku veselībai arī ievērojamā attālumā no darba vietas.
▶ Veicot darbības, kuru laikā griešanas piederums var skart slēptus vadus vai paša instrumenta elektrokabeli, turiet elektroinstrumentu vienīgi aiz izolētajām noturvirsmām. Griešanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla dalām, kā rezultātā lietotājs var saņemt elektrisko triecienu.
Netuviniet rotējošu piederumu elektrokabelim. Zūdot kontrolei pār elektroinstrumentu, piederums var pārgrietz elektrokabeli vai iekerties tajā, kā rezultātā kāda no lietotāja kermana dalām var saskarties ar rotējošo piederumu.
▶ Nenovietojiet elektroinstrumentu, pirms tajā iestiprinātais piederums nav pilnīgi apstājies. Rotējošais piederums var skart balsta virsmu un iekerties tajā, kā rezultātā elektroinstruments var klūt nevadāms.
▶ Nedarbiniet elektroinstrumentu laikā, kad tas tiek pārvietots. Lietotāja apgērbs var nejauši saskarties ar rotējošo piederumu un iekerties tajā, izraisot piederuma saskaršanos ar kādu no lietotāja kermana daļām.

▶ Regulāri tīriet elektroinstrumenta ventilācijas atveres. Motora ventilators ivelek puteklus instrumenta korpusā, kur tie uzkrājas, bet liela metāla putekļu daudzuma uzkrāšanās var klūt par cēloni elektrotraumai.
Nedarbiniet elektroinstrumentu ugunsnedrošu materiālu tuvumā. Lidojošās dzirksteles var aizdedzināt šādus materiālus.
▶ Nelietojiet piederumus, kam nepieciešams pievadit dzesējošo škidrumu. Ūdens vai citu škidro dzesēšanas līdzekļu izmantošana var izraisīt elektrisko triecienu vai pat lietotāja bojāeju.

Atsitiens un ar to saistitie brīdinājumi:

Atsitiens ir specifiska instrumenta reakcija, pēkšni iekeroties vai iestrēgstot rotējošam slīpēšanas diskam, slīpēšanas pamatnei, stieplu sukai vai citam piederumam. Rotējoša abrazīvā diska iekeršanās vai iestrēgšana izraisa tā pēkšņu apstāšanos, kā rezultātā elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēguma vietā.

Piemēram, ja abrazīvais disks iekeras vai iestrēgst apstrādājamajā priekšmetā, tajā iegremdētā diska mala var izrauties no apstrādājamā materiāla vai izraisīt atsitienu. Šādā gadījumā abrazīvais disks pārvietojas lietotāja virzienā vai arī prom no viņa, atkarībā no diska rotācijas virziena attiecībā pret apstrādājamo priekšmetu. Turklāt, šādos apstāklos abrazīvais disks var salūzt.

Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmīgai lietošanai, un no tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.

▶ Stingri turiet elektroinstrumentu ar abām rokām un ienemiet tādu kermeņa un roku stāvokli, kas vislabāk ľautu pretoties atsitiena spēkam. Vienmēr lietojiet papildrokturi, ja tāds ir paredzēts, jo tas elektroinstrumenta palaišanas brīdī ľaus optimāli kompensēt atsitienu vai reaktīvo griezes momentu un saglabāt kontroli pār instrumentu. Veicot atbilstošus piesardzības pasākumus, lietotājs jebkurā situācijā spēj efektīvi pretoties atsitiena izraisītajiem spēkiem.
Netuviniet rokas rotējošam piederumam. Atsitiena gadījumā piederums var skart lietotāja roku.
Izvairieties atrasties vietā, kurp atsitiena gadijumā varētu pārvietoties elektroinstruments. Atsitiena brīdī elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēgšanas vietā.
▶ levērojiet īpašu piesardzību, apstrādājot stūrus, asas malas u.c.. Nepieļaujiet piederuma atlēkšanu no apstrādājamā priekšmeta vai iekeršanos tajā. Saskaroties ar stūriem vai asām malām, rotējošais piederums bieži iekertas apstrādājamā priekšmetā, kas var būt par cēloni kontroles zaudēšanai pār elektroinstrumentu vai atsitienam.
Neiestipriniet elektroinstrumentä zāga kēdes koka grebšanas asmeni, segmentveida dimanta disku ar periferiālo spraugu, kas ir platāka par 10 mm, kā ari zāga asmeni ar zobiem. Šādu asmeņu izmantošana bieži

izraisa atsitienu vai rada priekšnoteikumus kontroles zaudēšanai pār instrumentu.

İpašie drošības noteikumi, veicot rupjo slipēšanu un nogriešanu:

Lietojiet vienīgi Jūsu elektroinstrumentam paredzēta tipa slipēšanas diskus un šiem diskiem paredzētu aizsargpārsegu. Aizsargpārsegs var nepietiekami nosegt elektroinstrumentam nepiemērotus slipēšanas diskus, līdz ar to nelaujot panākt vēlamo darba drošību.
▶ Centrā ieliektu disku slīpējošajai virsmai jābūt nostiprinātai zemāk par aizsargpārsega lūpas plakni. Ja disks ir nepareizi nostiprināts un izvirzās virs aizsargpārsega lūpas plaknes, nevar tikt nodrošināta pietiekoša lietotāja aizsardzība.
Aizsargpârsegam jâbût droši nostiprinâtam uz elektroinstrumenta un noregulëtam tâ, lai lietotâja virzienâ bûtu vërsta pëc iespëjas mazâka diska nenosegtâ daļa. Aizsargpârsegs palidz aizsargât lietotâju no atlüzâm un nejaušas saskaršanās ar slīpēšanas disku, kā arī no lidojošām dzirkstelēm, kas var aizdedzināt apgërbu.
▶ Diskus drīkst izmantot vienīgi ieteiktajiem lietošanas veidiem. Piemēram, neizmantojiet slīpēšanai griešanas diska sānu virsmu. Abrazīvie griešanas diski ir paredzēti materiālu apstrādei ar malas griezējšķautni, tāpēc stiprs spiediens sānu virzienā var salauzt šos piederumus.
Kopā ar izvēlēto slīpēšanas disku izmantojiet vienīgi nebojātu balsta paplāksni ar piemērotu formu un izmēriem. Piemērota tipa balsta paplāksne darba laikā droši balsta griešanas disku un samazina tā salūšanas iespēju. Kopā ar griešanas diskiem izmantojamās balsta paplāksnes var atšķirties no balsta paplāksnēm, kas izmantojamas kopā ar slīpēšanas diskiem.
▶ Neizmantojiet nolietotus slīpēšanas diskus, kas paredzēti lielākas jaudas elektroinstrumentiem. Lieliem elektroinstrumentiem paredzētie slīpēšanas diski nav piemēroti lielākam ātrumam vai mazākiem elektroinstrumentiem, tāpēc tie darba laikā var salūzt.
Lietojot divu funkciju diskus vienmēr izmantojiet darbam atbilstošo aizsargu. Ja netiek lietots pareizais aizsargs, tas var nenodrošināt vēlamo aizsardzības limeni un izraisīt nopietnas traumas.

Papildu drošības noteikumi, veicot nogriešanas darbus:

▶ Neizdariet pärāk stipru spiedienu uz griešanas disku un nepieļaujiet tā iestrēgšanu. Nemēginiet veidot pärāk dziļus griezumus. Pārslogojot griešanas disku, tas biežāk iestrēgst griezumā, līdz ar to pieaugot atsitiena vai diska salūšanas iespējai.
Izvairieties atrasties rotējošā griešanas diska priekšā vai aiz tā. Ja darba laikā lietotājs pārvieto griešanas disku prom no sevis apstrādājamā priekšmeta virzienā, tad atsitiena gadījumā elektroinstruments ar rotējošu griešanas disku tiks mests tieši lietotāja virzienā.
Pārtraucot darbu jebkāda iemesla dēļ vai iestrēgstot griešanas diskam, izslēdziet elektroinstrumentu un

turiet to nekustigi, līdz disks pilnīgi apstājas. Nemēginiet izvilkt no griezuma vēl rotējošu griēšanas disku, jo šāda rīcība var klūt par cēloni atsitienam. Noskaidrojiet un novērsiet diska iestrēgšanas cēloni.

▶ Neatsāciet griešanu, ja griešanas disks atrodas griezumā. Nogaidiet, līdz griešanas disks sasniedz pilnu griešanās ātrumu, un tikai tad uzmanīgi ievadiet disku griezumā. Ja elektroinstruments tiek ieslēgts laikā, kad tajā iestiprinātais griešanas disks atrodas griezumā, tas var iestrēgt griezuma vietā vai izlekt no tās, kā arī var notikt atsitiens.
Lai samazinātu atsitiena risku, iestrēgstot griešanas diskam, atbalstiet griežamā materiāla loksnes vai liela izmēra apstrādājamos priekšmetus. Lieli priekšmeti nereti tiecas saliekties paši sava svara iespaidā. Balsti jānovieto zem apstrādājamā priekšmeta abās griešanas diska pusēs – gan griezuma tuvumā, gan arī priekšmeta malā.
▶ levērojiet īpašu piesardzību, veidojot padzilinājumus sienās vai citos objektos, kas nav aplūkojami no abām pusēm. legremdējamais griešanas disks var skart gāzes vadu, ūdensvadu, elektropārvades līniju vai citu objektu, izraisot atsitienu.
▶ Nemėginiet veikt izliektu griezumu. Pārslogojot disku, slodze palielinās un izraisa diska sagriešanos vai iestrēgšanu griezumā, palielinot atsitiena vai diska salūšanas iespēju.

İpašie drošības noteikumi, veicot slīpēšanu:

Izmantojiet pareiza izmēra slippapīra disku. Izvēlieties darbam slippapīra loksnes ar izmēriem, ko norādījis ražotājs. Ja slippapīra loksne sniedzas pārī slīpēšanas pamatnes malām, tas var izraisīt grieztas brūces, izsaukt slippapīra loksnes iestrēgšanu vai plišanu, kā arī izraisīt atsitienu.

İpašie drošības noteikumi, veicot apstrādi ar stiepļu suku:

▶ Atcerieties, ka stieples var izkrist no sukas un lidot prom arī parastās apstrādes laikā. Nepārslogojiet stieples, pārāk stipri noslogojot suku Atlūzušās stieples var viegli izklūt cauri apģerbam un iespiesties ādā.
Ja, veicot apstrādi ar stieplu suku, tiek ieteikts izmantot aizsargu, nepieļaujiet kausveida vai diskveida stieplu sukas saskaršanos ar aizsargu. Kausveida un diskveida stieplu sukas darba slodzes un centrbēdzes spēka iespaidā var izplesties, palielinoties to diametram.

Papildu drošibas noteikumi

Nēsājiet aizsargbrilles.

Aizsargapvalku nedrikst izmantot griešanai. Izmantojot piemērotu stiprinājumu, aizsargapvalku var izmantot arī griešanai.

Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermena stāvokli. Elektroinstrumentu ir drošak vadit ar abām rokām.

Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso sleptas komunālapgādes līnijas, vai ari griezieties pēc konsultācijas vietējā komunālās saimniecības lestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā ari strādājošā persona var saņemt elektrisko triecienu.
▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.
Elektrobarošanas pärtraukuma gadijumä, piemëram, tad, ja tiek pärtraukta sprieguma padeve elektrotiklä vai atvienota elektrotikla kontaktdakša, atblokëjiet elektroinstrumenta ieslëdzëju un pärvietojiet to stävokli "Izslëgts". Tä tiek novërsta elektroinstrumenta nekontrolëta, patvaliga ieslëgšanäs.
▶ Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
Uzglabājiet ievietojamos darbinstrumentus ēku iekšienė sausā, neaizsalstošā telpā ar vienmērīgu temperatūru.
Pirms elektroiekārtas transporēšanas noņemiet ievietojamos darbinstrumentus. Tādā veidā Jūs novērsīsiet bojājumus.
Uz limētiem griešanas un slipēšanas diskiem ir norādīts derīguma terminņš, pēc kura šos diskus vairs nedrikst izmantot.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošibas noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pielietojums

Elektroinstruments ir paredzëts metäla, akmens, plastmasas un kompozītmateriälu griešanai un apstrādei ar stieplu suku,

metāla, plastmasas un kompozītmateriālu rupjajai slīpēšanai, kā arī akmens urbšanai ar dimanta kronurbjiem, nelietojotūdeni. To veicot ir jāievēro pareiza aizsargpārsega lietošana (skatīt „Lietošana“, Lappuse 310).

Veicot akmens griešanu, jānodrošina pietiekoša putekļu uzsūkšana.

Elektroinstrumentu kopā ar lietošanai atļautiem slīpēšanas darbinstrumentiem var izmantot arī slīpēšanai ar slippapīru. Elektroinstrumentu nedrīkst lietot akmens materiālu slīpēšanai ar dimanta kausveida diskiem.

Attēlotās sastāvdaļas

Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā.

(1) Aizsargpärsega atbrivošanas svira
(2) Griešanās virziena bultiņa uz korpusa

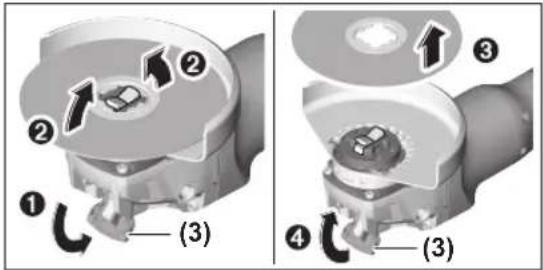

(3) Svira
(4) leslēdzējs/izslēdzējs
(5) Pirkstrats griešanās ātruma regulēšanai (GWX ... S)
(6) Standarta papildrokturis (ar izolētu noturvirsmu) ^a)
(7) Vibrācijas slāpējošs papildrokturis (ar izolētu noturvirsmu) ^a)

(8) Slīpēšanas aizsargpārsegs

(9) Griešanas aizsargpārsegs ^a)

(10) X-LOCK slīpēšanas disks/vēdeklveida slīpēšanas disks ^a)

(11) X-LOCK diskveida suka ^a)

(12) Griešanas pârsegs

(13) X-LOCK griešanas disks ^a)

(14) X-LOCK dimanta griešanas disks ^a)

(15) Rokturis (ar izolētu noturvirsmu)

(16) X-LOCK stiprinājums

(17) Roku aizsargs ^a)

(18) Škiedrmateriāla diska X-LOCK balsta disks ^a)

(19) X-LOCK škiedrmateriāla disks ^a)

(20) Škiedrmateriāla diska X-LOCK turētājs ^a)

(21) X-LOCK kausveida suka ^a)

(22) X-LOCK koniskā suka ^a)

(23) X-LOCK dimanta kronurbis ^a)

(24) Nosūkšanas pārsegs griešanai ar vadotnes slīdni ^a)

a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie dati

Lenka slipmašina GWX 9-115 GWX 9-115 S GWX 9-125 S GWX 9-125
Izstrādājuma numurs	3 601 GB1 0.. 3 601 GB1 0.. 3 601 GB2 0.. 3 601 GB2 0..
Nominālā ieejas jauda W 900 900 900 900
Izejas jauda W 450 450 450 450
Mērišanas brīvgaitas griezes moments ^A	min ^-1	11000 11000 11000 11000

Griešanās ātruma regulēšanas diapazons min	-1	11000 2800–11000 2800–11000 11000
maks. slīpripas diametrs/gumijas škīvjveida slīpripas diametrs	mm	115 115 125 125
Griešanās ātruma regulēšana – ● ● –
Aizsardzība pret atkārtotu ieslēgšanos – ● ● –
Svars atbilstīgi EPTA-Procedure 01:2014 ^B)	kg	2,0–2,1	2,0–2,1	2,0–2,1 2,0–2,1
Aizsardzības klase		☐/II /II /II /II ☐		☐

A) Nominālais brīvgaitas griešanās ātrums atbilstīgi EN IEC 62841-2-3 piemērotu darba instrumentu izvēlei. Faktiskais apgriezienu skaits drošības apsvērumu dēl un atkarībā no ražošanas pielaidēm ir mazāks.
B) atkaribā no izmantotā aizsargpārsega ((9), (8), (12)) un no izmantotā papildroktura ((6), (7))
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionalājiem standartiem, šie parametri var atškirties.
Vērtības var atškirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākljiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.

Informācija par troksni un vibrācijām

Instrumenta raditā trokšna parametri ir noteikti atbilstoši standartam EN IEC 62841-2-3.

Pēc A raksturliknes izsvērtais elektroinstrumenta radītā trokšņa parametri tipiskā gadījumā sasniedz šādas vērtības: skaņas spiediena līmenis 95 dB(A); skaņas jaudas līmenis 103 dB(A). Izkliede K = 3 dB.

Nēsājiet ausu aizsargus!

Kopējā vibrācijas paātrinājuma vērtība a, (vektoru summa trijos virzienos) un mērijuma nenoteiktība K ir noteiktas atbilstīgi EN IEC 62841-2-3, kā ir norādīts tālāk.

veicot virsmu slīpēšanu (rupjo slīpēšanu):

$$ a _ {n} = 6, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$

veicot slīpēšanu ar slīploksni:

$$ a _ {n} = 6, 0 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$

Griešana:

$$ a _ {n} = 6, 1 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Plâna skârda vai citu viegli vibrêjošu materiâlu ar lielu virsmu slipëšana var novest pie paaugstinātas trokšņa emisijas vērtibas lidz pat 15dB. Ar piemērotiem smagiem slapešanas pärklājiem paaugstinātas trokšņa emisijas var tikt samazinātas. Paaugstināta trokšņu emisija ir jānem vērā gan veicot skaņas jaudas riska novērtējumu, gan ari izvēloties piemērotu dzirdes aizsarglidzekli.

Šajā pamācībā norādītais vibrācijas limenis un instrumenta radītā trokšņa vērtība ir izmērita atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precizi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Aizsardzība pret atkārtotu ieslēgšanos

Aizsardzība pret atkārtotu ieslēgšanos novērš elektroinstrumenta nekontrolētu ieslēgšanos, atjaunojoties sprieguma padevei pēc elektrobarošanas pārtraukuma.

Lai atsaktu darbu pēc aizsardzības aktivizēšanās, pārvietojiet ieslēdzēju (4) stāvokli "Izslēgts" un tad no jauna ieslēdziet elektroinstrumentu.

Griešanās ātruma regulēšana

Ar pirkstratu (5) var iestatīt vēlamo griešanās ātrumu (tas ir iespējams ari elektroinstrumenta darbības laikā). leteicamās

elektroinstrumenta griešanās ātruma vērtības ir sniegtas sekojošajā tabulā.

Materiāls Lietojums Rezerves darbinstruments		Pirkstrata stāvoklis
Metāls	Krāsas noņemšana	Sliploksne	2–3
Metāls	Apstrāde ar birsti, rūsas noņemšana	Kausveida birste, sliploksne	3
Nerūsējošais tērauds	Slīpēšana	Slīpripa/šķiedru slīpdisks	4–6

308 | Latviešu

Materiāls Lietojums Rezerves darbinstruments Pirkstrata stāvoklis

Metāls Rupjā slīpēšana Slīpripa 6

Metāls Griešana Griezējdisks 6

Akmens Griešana Dimanta griezējdisks 6

Norādītās apgriezienu skaita pakāpes vērtības ir orientējošas.

▶ lestiprināmā piederuma pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo norādīto griešanās ātrumu. Piederumi, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mesti prom.

Montāža

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.

Piezime. Ja darba laikā salūzt slipēšanas disks vai tiek bojātas aizsargpārsega/elektroinstrumenta stiprināšanas ierīces, elektroinstruments nekavējoties jānosūta uz klientu apkalpošanas remonta darbnīcu, kuras adrese ir sniegta sadalā „Klientu apkalpošanas dienests un konsultācijas par lietošanu“.

Slīpēšanas aizsargpārsegs

Novietojiet aizsargpârsegu (8) uz elektroinstrumenta stiprinājuma tā, lai pârsega kodēšanas izcilni sakristu ar stiprinājuma gropēm. Nospiediet un turiet nospiestu atblokēšanas sviru (1).

Spiediet aizsargpärsegu (8) uz darbvärpstas aptveres, lidz aizsargpärsega apcilnis pieklaujas pie elektroinstrumenta atloka, un grieziet aizsargpärsegu, lidz tas dzirdami

fiksējas.

Pielāgojiet aizsargpārsega pozīciju (8) darba vajadzībām. Lai to izdarītu, spiediet atblokēšanas sviru (1) uz augšu un grieziet aizsargpārsegu (8) vēlamajā pozīcijā.

▶ Vienmër noregulëjiet aizsargpärsegu (8) tä, lai visi atblokëšanas sviras (1) izcilni iekertos atbilstošajäs aizsargpärsega (8) atverës.
▶ Pagrieziet aizsargpärsegu (8) tā, lai tiktu novērsta dzirksteļu lidošana elektroinstrumenta lietotāja virzienā.
Aizsargpärsegu (8) drīkst pagriezt piederuma griešanas virzienā tikai tad, ja tiek darbināta atblokēšanas svira (1) ! Citādi elektroinstrumenta lietošanu nekādā gadījumā nedrīkst turpināt un tas ir jānogādā klientu apkalpošanas dienestā.

Norāde: aizsargpārsega (8) kodēšanas izciljni nodrošina, ka var montēt tikai vienu elektroinstrumentam piemērotu aizsargpārsegu.

Aizsargpärsegs griešanai

Griešanai vienmēr izmantojiet griešanas aizsargpārsegu (9) vai slīpēšanas aizsargpārsegu (8) kopā ar griešanas aizsargpārsegu (12).
▶ Veicot akmens griešanu, nodrošiniet pietiekošu puteklu uzsūkšanu.

Griešanas aizsargpārsegs (9) ir nostiprināms līdzīgi kā slīpēšanas aizsargpārsegs (8).

Griešanas aizsargpärsegs no metāla

Samontëjiet metâla griešanas aizsargpärsegu (12) uz slipëšanas aizsargpärsega (8) (skatit attelu A): Pagrieziet fiksëšanas loku atpakal (1). Uzlieciet aizsargpärsegu (12) uz slipëšanas aizsargpärsega (8) (2). Piespiediet fiksëšanas loku cieši pie aizsargpärsega (8) (3).

Lai veiktu demontāžu (skatīt attēlu B) nospiediet pogu uz fiksēšanas loka (1) un pagrieziet to atpakal (2). Novelciet pārsegu (12) no aizsargpārsega (8) (3).

Plastmasas griešanas aizsargpärsegs

Uzlieciet plastmasas griešanas aizsargpârsegu (12) uz slipėšanas aizsargpârsega (8) (skatīt attēlu C). Pârsegs (12) dzirdami un redzami nofiksējas uz aizsargpârsega (8). Lai veiktu demontāžu (skatīt attēlu D) atbrīvojiet pârsegu (12) uz aizsargpârsega (8) (①) kreisajā vai labajā pusē un novelciet pârsegu (②).

Uzsükšanas pärsegs darbam ar griešanas vadotni

Uzsūkšanas pārsegs darbam ar griešanas vadotni (24) ir nostiprināms līdzīgi, kā aizsargpārsegs slīpēšanai (8).

Roku aizsargs

Darbam ar gumijas slīpēšanas pamatni (18) vai ar kausveida/konisko suku/dimanta kroņurbi vienmēr samontējiet uz instrumenta roku aizsargu (17).

Roku aizsargs (17) ir nostiprināms kopā ar papildrokturi (6).

Standarta papildrokturis/pretvibrācijas papildrokturis

Atbilstīgi veicamajam darbam ieskrūvējiet papildrokturi (6)/(7) reduktora galvas labajā vai kreisajā pusē.

▶ Lietojiet elektroinstrumentu tikai ar nostiprinātu papildrokturi (6)/(7).

Vibrācijas slāpējošā papildroktura izmantošana (7) nodrošina samazinātu vibrāciju apjomu un līdz ar

to patikamāku un drošāku darba vidi.

Slipēšanas darbinstrumenta montāža un demontāža

Lūdzu ievērojiet īpašos X-LOCK darbinstrumentu montāžas norādījumus.

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
  ▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.
  Lietojiet vienīgi originālos X-LOCK nomaināmos darbinstrumentus, kas ir apzimēti ar logotipu X-LOCK. Vienīgi, X-LOCK nomaināmie darbinstrumenti lauj nodrošināt, lai skaidas biezums nepārsniegtu 1,6 mm. Ja skaidas biezums ir lielāks, var klūt nedrošs iestiprinājums, kā rezultātā var atvērties iestiprināšanas ierīce.
  Lietojot X-LOCK nomainamos darbinstrumentus, nav jälieto ne piespiedējpaplāksne, ne ari balstpaplāksne.
  Pārliecinieties, ka iestiprināmais darbinstruments un tā stiprinājums nav deformēti un uz tiem nav netīrumu un apstrādājamā materiāla daļņu.

levērojiet slīpēšanas darbinstrumentu izmērus.

Pirms X-LOCK nomaināmā darbinstrumenta montāžas pārliecinieties, ka ir atvērti abi X-LOCK fiksējošie izcilni. Ja nepieciešams, notīriet apgabalu starp abiem X-LOCK fiksējošajiem izcilniem.

Slipēšanas darbinstrumenta montāža

① Novietojiet slīpēšanas, griešanas vai vēdeklveida slīpēšanas disku koncentriski uz balstvirsmas un paralēli tai, ka arī ar augšup vērstu stiprinājuma X-LOCK pareizo pusī.
② Paspiediet disku stiprinājuma virzienā.
③ Diskam ir jäfiksëjas ar skaidri sadzirdamu troksni. Pie tam nenospiediet sviru (3).

Pēc montāžas pārbaudiet, vai slīpēšanas darbinstrumenta (Θ) mala nepaceļas augstāk par atskaites virsmu (Θ), un līdz ar to darbinstruments ir pareizi iemontēts. Ja slīpēšanas darbinstrumenta mala tomēr paceļas augstāk, stiprinājums ir jānotīra vai ariīr jāatsakās no šā darbinstrumenta lietošanas.

Pirms slipēšanas, griešanas vai vēdeklveida slīpēšanas diska demontāzas: pārliecinieties, ka elektroinstruments ir apstājies.

Slipēšanas darbinstrumentu noņemšana

① Atbrīvojiet sviru (3).
② Lidz ar to slīpēšanas, griešanas vai vēdeklveida slīpēšanas disks tiek atbrivots.
③ Slīpēšanas, griešanas vai vēdeklveida slīpēšanas disku klūst iespējams nonemt.

Izmantojamie slīpēšanas darbinstrumenti

Jüs varat izmantot darbam visus lietošanas pamācībā norādītos slīpēšanas darbinstrumentus.

Izmantojamā slīpēšanas darbinstrumenta pieļaujamā griešanas ātruma [min. ^-1 ] un aploces ātruma [m/s] vērtībām jābūt ne mazākām par tālāk sniegtajā tabulā norāditajām vērtībām.

310 | Latviešu

Nepārsniedziet uz slīpēšanas darbinstrumenta etiketes norāditās griešanās ātruma un aploces ātruma pielaujamās vērtības.

maks. [mm] [°]
	D b s α [min]				-1[m/s]
	115	7,2	-	-	11 000	80
	125	7,2	-	-	11 000	80
	115	4,2	-	-	11 000	80
	125	4,2	-	-	11 000	80
	115	-	-	-	11 000	80
	125	-	-	-	11 000	80
	75 30 -- 11 000 80
	115	-	-	-	11 000	80
	125	-	-	-	11 000	80
	125 -- - 11 000 80
	83 -- - 11 000 80
	115	2,4	10	>0	11 000	80
	125	2,4	10	>0	11 000	80

Pärnesuma galvas pagriešana

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.

Pärnesuma galvu var pagriezt un nostiprinät stāvokli ik pa 90°. Tas lauj atsevišku darbu veikšanai izdevigāku ieslēdzēja novietojumu, piemēram, ja instrumentu lieto kreilis. Izskrūvējiet 4 skrūves. Uzmanīgi pagrieziet pārnesuma galvu vēlamajā

stāvokli, nenoņemot to no elektroinstrumenta korpusa. No jauna ieskrūvējiet un pievelciet 4 skrūves.

Puteklu un skaidu uzsükšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana

var izraisit alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības lidzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

• Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
• Darba vietai jābūt labi ventilējamai.
• Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Lietošana

▶ Nenoslogojiet elektroinstrumentu lidz tādai pakāpei, ka tā darbvārpsta pārstāj griezties.
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.
▶ levērojiet piesardzību, veidojot padzilīnājumus ēku nesošajās sienās, izlasiet sadalā „Par sienu statisko noslodzi“ sniegtos norādījumus.
▶ Stingri nostipriniet apstrādājamo priekšmetu, ja tas droši nenoturas vietā ar savu svaru.
▶ Pēc stipras noslodzes ľaujiet elektroinstrumentam dažas minūtes darboties brīvgaitā, lai atdzesētu tajā iestiprināto darbinstrumentu.
▶ Nelietojiet elektroinstrumentu kopā ar griešanas vai slīpēšanas statnēm.
▶ Nepieskarieties slīpēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst. Ja elektroinstruments ir elektrostatiski uzlādējies, tajā iebūvētais elektroniskais mezgls izslēdz elektroinstrumentu. Lai atsāktu elektroinstrumentu lietot pēc izslēgšanās, atkārtoti nospiediet ieslēdzēju/izslēdzēju (4).

Norādījumi darbam

Rupjā slīpēšana

▶ Veicot rupjo slipēšanu ar savienotiem slipēšanas lidzekliem, vienmēr izmantojiet slipēšanas aizsargpārsegu (8).
▶ Nekādā gadījumā nelietojiet rupjajai slīpēšanai griešanas diskus.
Veicot rupjo slipēšanu griēšanas aizsargpārsegs (9) vai slipēšanas aizsargpārsegs (8) kopā ar samontētu griēšanas aizsargpārsegu (12) var sadurties ar apstrādājamo materiālu un izraisīt kontroles zaudēšanu.

Veicot rupjo slipēšanu, optimāli apstrādes rezultāti ir sasniedzami pie slipēšanas darbinstrumenta sadures lenka no 30° lidz 40°. Slipēšanas laikā pārvietojiet elektroinstrumentu turp un atpakal, ieturot mērenu spiedienu. Tas ľauj novērst apstrādājamā priekšmeta pārkaršanu, izmainu rašanos krāsojumā un rievu veidošanos uz tā virsmas.

Izmanotojot savienotus diskus, kas ir atļauti gan griešanai, gan slīpēšanai, ir jāizmanto griešanas aizsargpārsegs (9) vai slīpēšanas aizsargpārsegs (8) ar samontētu griešanas pārsegu (12).

Virsmu slipēšana ar segmentveida slipēšanas disku.

▶ Veicot slipēšanu ar segmentveida slipēšanas disku, vienmēr izmantojiet slipēšanas aizsargpārsegu (8).

Ar segmentveida slīpēšanas disku (papildpiederums) var apstrādāt arī izliektas virsmas un profilus. Salīdzinājumā ar parastajiem slīpēšanas diskiem, segmentveida diski kalpo ievērojami ilgāk, tie nodrošina zemāku trokšņa limeni un zemāku slīpēšanas temperatūru.

Virsmu slīpēšana ar slīpēšanas pamatni.

Strādājot ar gumijas slipēšanas pamatni (18), vienmēr nostipriniet uz instrumenta roku aizsargu (17).

Slīpēšanu ar slīpēšanas pamatni var veikt bez aizsargpārsega.

Montāžas secība ir parādīta grafikas lappusē.

Kausveida/diskveida/koniskä suka

▶ Veicot slipēšanu ar diskveida sukām, vienmēr izmantojiet slipēšanas aizsargpārsegu (8). Slipēšanu ar slipēšanas pamatni var veikt bez aizsargpārsega.

Strādājot ar kausveida vai diskveida suku, vienmēr nostipriniet uz instrumenta roku aizsargu (17).

Ja tiek pārsniegti maksimālie atļautie diskveida suku izmēri, diskveida suku stieplu matini var iekerties aizsargpārsegā un nolūzt.

Montāžas secība ir parādīta grafikas lappusē.

Metāla griešana

Griežot metälu ar savienotiem griešanas diskiem vai dimanta griešanas diskiem vienmër ir jääzmanto griešanas aizsargpärsegs (9) vai slipëšanas aizsargpärsegs (8) ar samontëtu griešanas pärsegu (12).

Izmantojot slīpēšanas aizsargpārsegu, (8)veicot griešanu ar savienotiem griešanas diskiem, pastāv palielināts risks tikt pakļautam dzirksteļu un dalīņu, kā arī disku fragmentu, kas atdalijušies diskam salūztot, iedarbībai.

Griešanas laikā pārvietojiet instrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām. Neizdariet spiedienu uz griešanas disku, nesasveriet to sānu virzienā un nepieļaujiet, lai tas sāktu oscilēt.

Nemēginiet bremzēt griešanas disku, iedarbojoties uz to ar sānu spiedienu.

Griešanas laikā elektroinstruments vienmēr jāpārvieto atpakalvirzienā. Pretējā gadījumā pastāv iespēja, ka griešanas disks tiks nekontrolēti mests ārā no griezuma. Griežot profilus un četrstūra caurules, ieteicams uzsākt griešanu vietā ar vismazāko šķērsgriezuma laukumu.

Akmens griešana

Griežot akmeni ar savienotiem griešanas diskiem vai akmeni/betonu ar dimanta griešanas diskiem vienmēr ir jāizmanto uzsūkšanas pārsegs darbam ar griešanas vadotni (24) vai griešanas aizsargpārsegs, (9) vai slīpēšanas aizsargpārsegs (8) ar samontētu griešanas pārsegu (12).

▶ Veicot akmens griešanu, nodrošiniet pietiekošu puteklu uzsūkšanu.

▶ Nësäjiet putekļu aizsargmasku.

Elektroinstrumentu drikst lietot vienigi sausajai griešanai un slipēšanai (bez ūdens pievadišanas).

Izmantojot griešanas aizsargpârsegu (9), slipēšanas aizsargpârsegu (8) vai slipēšanas aizsargpârsegu (8) ar samontētu griešanas pârsegu (12) betona vai mūra griešanas un slipēšanas darbu laikā veidojas palielināts putekļu daudzums, kā arī palielinās risks zaudēt elektroinstrumenta kontroli, kas var novest pie atsitiena.

Akmens griešanai ieteicams izmantot dimanta griešanas diskus.

Lietojot uzsūkšanas pārsegu darbam ar griešanas vadotni (24), jālieto ari vakuumsūcējs, kas ir piemērots akmens putekļu uzsūkšanai. Bosch piedāvā piemērotus vakuumsūcējus.

leslēdziet elektroinstrumentu un novietojiet griešanas vadotnes priekšējo malu uz apstrādājamā priekšmeta. Pārvietojiet elektroinstrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām.

Griežot īpaši cietus materiālus, piemēram, betonu ar lielu grants saturu, dimanta griešanas disks var pārkarst un tādējādi to var bojāt. Kad dimanta griešanas disks pārkarst, uz tā veidojas dzirksteļu aplis.

Tad pārtrauciet griešanu un laujiet dimanta griešanas diskam atdzist, islaicīgi darbinot instrumentu brīvgaitā ar maksimālo griešanās ātrumu.

Ja ievērojami samazinās instrumenta veiktspēja, un veidojas dzirksteļu aplis, dimanta griešanas disks ir kljuvis neass. Disku var atkārtoti uzasināt, griežot abrazīvu materiālu, piemēram, kalkaino smilšakmeni.

Citu materiālu griešana

Griežot tādus materiālus kā plastmasa, kompozītmateriālus utt. ar savienotiem griešanas diskiem vai Carbide Multi Wheel diskiem, vienmēr ir

312 | Latviešu

jāizmanto griešanas aizsargpārsegs (9) vai slīpēšanas aizsargpārsegs (8) ar samontētu griešanas pārsegu (12). Izmantojot uzsūkšanas pārsegu ar vadotni, (24) jūs panākat labāku puteklju uzūkšanu.

Darbs ar dimanta kronurbjiem

▶ Lietojiet sausus dimanta kronurbjus.
Strādājot ar dimanta kroņurbjiem, vienmēr nostipriniet roku aizsargu (17).

Nenovietojiet dimanta kronurbi paralēli uz apstrādājamā materiāla. Virzieties iekšā materiālā slīpi un ar aplveida kustībām. Šādi jūs iegūsiet optimālu dzesēšanu un ilgāku dimanta kronurbja darbmūžu.

Padzilinājumu veidošanu ēku nesošajās sienās reglamentē attiecīgie valsts nacionālie standarti un noteikumi. Šie standarti un noteikumi ir obligāti jāievēro. Tāpēc pirms šādu darbu uzsākšanas konsultējieties ar būvinženieri, arhitektu vai būvdarbu vadītāju, kas atbild par ēkas drošību.

Uzsākot lietošanu

▶ Pievadiet elektroinstrumentam pareizu spriegumu! Elektrobarošanas avota spriegumam jäatbilst vërtibai, kas ir norādīta uz elektroinstrumenta markējuma plāksnītes. Elektroinstrumenti, kas paredzēti 230 V spriegumam, var darboties ari no 220 V elektrotikla.

Darbinot elektroinstrumentu no mobilajiem sprieguma avotiem (ğeneratoriem), kam nav pietiekamu jaudas rezervi vai kuri nav apgâdâti ar piemērotu sprieguma stabilizatoru, un nespėj kompensėt palaišanas strāvu, ieslēgšanas brīdī tas var darboties ar samazinātu jaudu vai netipiskā veidā. Lūdzam pārliecināties par izvēlētā sprieguma avota piemērotību elektroinstrumenta darbināšanai. īpaši attiecībā uz izejas spriegumu un tā frekvenci.

▶ Turiet instrumentu vienīgi aiz izolētajām noturvirsmām un aiz papildroktura. lestiprinātais darbinstruments var skart slēptus elektriskos vadus vai paša instrumenta elektrokabeli. Darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla dalām un var būt par cēloni elektriskajam triecienam.

leslēgšana un izslēgšana

Lai ieslēgtu elektroinstrumentu, ieslēdzēju/izslēdzēju (4) pabīdiet uz priekšu, tad nospiediet.

Lai nospiesto ieslēdzēju/izslēdzēju fiksētu ieslēgtā stāvokli (4), pabīdiet ieslēdzēju/izslēdzēju (4) vēl uz priekšu.

Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju/izslēdzēju (4) vai īslaicīgi nospiediet un atlaidiet ieslēdzēju/izslēdzēju (4), ja tas ir fiksēts ieslēgtā stāvokli.

Darbs ar ieslēdzēju/izslēdzēju bez fiksēšanas (noteiktās valstīs)

Lai ieslēgtu elektroinstrumentu, ieslēdzēju/izslēdzēju (4) pabīdiet uz priekšu, tad nospiediet.

Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju/izslēdzēju (4).

Ik reizi pirms lietošanas pârbaudiet slīpēšanas darbinstrumentu. Slīpēšanas darbinstrumentam jābūt pareizi iestiprinātam un jāspēj brīvi griezties. Veiciet slīpēšanas darbinstrumenta pârbaudi, to vismaz 1 minūti ilgi darbinot bez slodzes. Nelietojiet bojātus, neapaļus vai vibrējošus slīpēšanas darbinstrumentus. Bojāti slīpēšanas darbinstrumenti var salūzt un radīt savainojumus.

leslēgšana un izslēgšana

Lai säktu lietot elektroinstrumentu, pabīdiet ieslēdzēju/izslēdzēju (4) uz priekšu.

Lai fiksētu ieslēdzēju/izslēdzēju (4), spiediet ieslēdzēju/izslēdzēju (4) priekšpusē uz leju, līdz tas fiksējas.

Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju/izslēdzēju (4), ja ieslēdzējs/izslēdzējs ir fiksējies, nospiediet to (4) aizmugurē uz leju un atlaidiet.

Ik reizi pirms lietošanas pārbaudiet slīpēšanas darbinstrumentu. Slīpēšanas darbinstrumentam jābūt pareizi iestiprinātam un jāspēj brīvi griezties. Veiciet slīpēšanas darbinstrumenta pārbaudi, to vismaz 1 minūti ilgi darbinot bez slodzes. Nelietojiet bojātus, neapaļus vai vibrējošus slīpēšanas darbinstrumentus. Bojāti slīpēšanas darbinstrumenti var salūzt un radīt savainojumus.

Apkalpošana un apkope

Apkalpošana un tirišana

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
  ▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.
  Strādājot ekstremālos apstāklos, ja iespējams, lietojiet ārējo putekļu uzsūkšanas ierīci. Pēc iespējas biežāk izpūtiet ventilācijas atveres ar saspiestu gaisu un pievienojiet instrumentu elektrotīklam caur noplūdes strāvas aizsargreleju (PRCD). Izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekspusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēligi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu.

Rūpīgi glabājiet un uzmanīgi lietojiet elektroinstrumenta piederumus.

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrivošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bistamo vielu klātbūtnes dēļ.

Lietuvių k.

Saugos nuorodos
