| Typ produktu | Úhlová bruska |
| Značka | Bosch |
| Model | GWX 9-125 S Professional |
| Jmenovitý příkon | 900 W |
| Výstupní výkon | 450 W |
| Otáčky naprázdno | 11 000 min⁻¹ |
| Rozsah nastavení otáček | 2 800 – 11 000 min⁻¹ |
| Maximální průměr kotouče | 125 mm |
| Hmotnost (dle EPTA) | 2,0 – 2,1 kg |
| Stupeň krytí | II (dvojitá izolace) |
| Upínací systém | X‑LOCK (bez příruby) |
| Hlavní funkce | Broušení, řezání, hlazení, kartáčování, suché vrtání |
| Zpracovatelné materiály | Kov, kámen, plasty, kompozitní materiály |
| Předvolba otáček | Ano, otočným kolečkem |
| Ochrana proti opětovnému spuštění | Ano |
| Ochranný kryt | Speciální pro broušení (dodáván); speciální pro řezání jako volitelné příslušenství |
| Přídavná rukojeť | Standardní nebo antivibrační, montáž vlevo nebo vpravo |
| Údržba a čištění | Čistěte ventilační štěrbiny; vyfoukejte stlačeným vzduchem; použijte vysavač |
| Poprodejní servis | Oprava do 5 dnů prostřednictvím servisu DIRECT; náhradní díly online |
| Kompatibilní příslušenství | Brusné kotouče, řezné kotouče, kartáče, brusné talíře (X‑LOCK) |
Často kladené otázky - GWX 9-125 S Professional BOSCH
Dotazy uživatelů ohledně GWX 9-125 S Professional BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Úhlová bruska ve formátu PDF zdarma! Najděte svůj návod GWX 9-125 S Professional - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GWX 9-125 S Professional značky BOSCH.
NÁVOD K OBSLUZE GWX 9-125 S Professional BOSCH
cs Původní návod k použivání
sk Póvodný návod na použitie
Čeština.... Stránka 157
Bezpečnostní upozornění
Obecné bezpečnostní pokyny pro elektrické nářadí
VÝSTRAHA
Prostudujte si všechny
bezpečnostní výstrahy, pokyny,
ilustrace a specifikace k tomuto elektrickému nářadí.
Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
Bezpečnost pracoviště
▶ Udržujte pracoviště v čistotě a dobře osvětlené.
Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
▶ Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptylení můžete ztratit kontrolu nad nářadím.
Elektrická bezpečnost
Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem.
Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič.
Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.
Osobní bezpečnost
▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků.
Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj
158 | Čeština
napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
▶ Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
▶ Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.
Svědomité zacházení a používání elektrického nářadí
Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
▶ Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
▶ Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
▶ Rezné nástroje udržujte ostré a čisté. Pečlivě ošetřované rezné nástroje s ostrými reznými hranami se méně vzpríčují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
▶ Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy
neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
Servis
▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Bezpečnostní pokyny pro úhlové brusky
Bezpečnostní pokyny společné pro broušení, pískování, drátkování nebo dělení:
Toto elektrické nářadí slouží jako bruska, drátěný kartáč, děrovka či dělicí pila. Prostudujte si všechna bezpečnostní upozornění, pokyny, ilustrace a specifikace k tomuto elektrickému nářadí.
Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
▶ Toto elektrické nářadí není určeno na leštění.
Operace, pro které nebylo elektrické nářadí určeno,
mohou představovat riziko a způsobit zranění.
Neupravujte toto elektrické nářadí tak, aby fungovalo způsobem, pro který ho výrobce nevyrobil a ke kterému není určeno. Taková úprava může vést ke ztrátě kontroly a způsobit vážné osobní zranění.
Nepoužívejte příslušenství, které není speciálně určeno a doporučeno výrobcem nářadí. Příslušenství, které lze k elektrickému nářadí připojit, ještě nezaručuje bezpečnou operaci.
Jmenovité otáčky příslušenství se musí minimálně rovnat maximálním otáčkám uvedeným na elektrickém nářadí. Příslušenství používané pro vyšší než jejich jmenovité otáčky může prasknout a rozpadnout se.
Vnější průměr a tloušťka příslušenství musí být v mezích dimenzování elektrického nářadí. Nesprávně dimenzované příslušenství nelze správně chránit nebo kontrolovat.
▶ Rozměry upínacích prvků příslušenství musí odpovídat rozměrům upevňovacího mechanismu elektrického nářadí. Příslušenství, které neodpovídá upevňovacímu mechanismu elektrického nářadí, rotuje nevyváženě, nadměrně vibruje a může vést ke ztrátě kontroly.
Nepoužívejte poškozené příslušenství. Před každým použitím zkontrolujte příslušenství, např. trhliny a praskliny na brusných kotoučích, praskliny, trhliny nebo nadměrné opotrebení opěrných kotoučů, uvolnění či popraskání drátků na drátěných kartáčích. Pokud elektrické nářadí či příslušenství spadne na zem, zkontrolujte poškození nebo instalujte nepoškozené příslušenství. Po kontrole a instalaci příslušenství stůjte vy i ostatní osoby mimo rovinu rotujícího příslušenství a spustěte elektrické nářadí na jednu minutu s maximálními otáčkami bez zatížení.
Během této zkušební doby se poškozené příslušenství obvykle rozpadne.
Používejte osobní ochranné prostředky. Podle druhu použití používejte obličejový ochranný štít, bezpečnostní kuklu nebo brýle. V případě potřeby používejte protiprachovou masku, ochranu sluchu, rukavice a pracovní zástěru, které vás ochrání před zlomky vzniklými broušením nebo jiným obráběním. Ochrana zraku musí být schopna chránit před odletujícími úlomky vzniklými při různých aplikacích. Protiprachová maska nebo respirátor musí filtrovat částice vzniklé při dané aplikaci. Dlouhodobé působení vysoce intenzivního hluku může vést ke ztrátě sluchu.
Dbejte na to, aby ostatní osoby byly v bezpečné vzdálenosti od pracoviště. Osoby, které vstupují na pracoviště, musí používat osobní ochranné prostředky. Úlomky obrobku nebo zlomené příslušenství mohou vyletět a způsobit zranění mimo příslušnou pracovní oblast.
▶ Provádíte-li operaci, při které se může obráběcí příslušenství dostat do kontaktu se skrytou elektroinstalací nebo vlastním napájecím kabelem, držte elektrické nářadí za izolované uchopovací plochy. Obráběcí příslušenství, které se dostane do kontaktu s vodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud a způsobit úraz obsluhy.
Napájecí kabel umístěte v dostatečné vzdálenosti od rotujícího příslušenství. Ztratíte-li kontrolu, kabel se může přeříznout nebo zadrhnout a vaše ruka či paže může být zatažena do rotujícího příslušenství.
Nikdy neodkládejte elektrické nářadí, dokud se příslušenství úplně nezastaví. Rotující příslušenství se může zaseknout do povrchu a nekontrolovaně vymrštit elektrické nářadí.
Nespouštějte elektrické nářadí, když je nesete po boku. Náhodný kontakt s rotujícím příslušenstvím může zachytit váš oděv a přitáhnout příslušenství k vašemu tělu.
Pravidelně čistěte vzduchovou ventilaci elektrického nářadí. Ventilátor motoru vtahuje prach do krytu a nadměrné nahromadění kovového prachu může způsobit nebezpečí úrazu elektrickým proudem.
▶ Nespouštějte elektrické nářadí v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit.
Nepoužívejte příslušenství, které vyžaduje kapalná chladiva. Použití vody či jiných kapalných chladiv může způsobit zabití nebo úraz elektrickým proudem.
Zpětný ráz a související pokyny:
Zpětný ráz je náhlá reakce zaseknutého nebo zachyceného rotujícího kotouče, opěrného kotouče, kartáče nebo jiného příslušenství. Zaseknutí nebo zachycení způsobí rychlé zastavení rotujícího příslušenství, které tak vyvolá nekontrolované vymrštění elektrické nářadí ve směru opačném vůči směru rotace příslušenství v bodě zastavení. Pokud se například brusný kotouč zasekne nebo zachytí v obrobku, hrana kotouče, která vstupuje do bodu zastavení, se může zaseknout do povrchu materiálu a způsobit vytažení nebo vymrštění kotouče. Kotouč také může vyskočit směrem k obsluze nebo od obsluhy v závislosti na směru pohybu kotouče v bodu zastavení. Brusné kotouče také mohou za těchto podmínek prasknout.
Zpětný ráz je výsledkem špatných a/nebo nesprávných pracovních postupů a podmínek při použití elektrického nářadí a lze mu zabránit dodržováním příslušných níže uvedených opatření.
Dbejte na pevné uchopení elektrického nářadí oběma rukama a tělo a paže udržujte v poloze, která vám umožňuje reagovat na síly zpětného rázu. Vždy používejte případné pomocné rukojeti, abyste měli maximální kontrolu nad zpětným rázem nebo reakcí točivého momentu při spuštění. Obsluha může zvládat reakce točivého momentu nebo síly zpětného rázu, pokud dodržuje náležitá opatření.
Nikdy nepřibližujte ruku k rotujícímu příslušenství. Působením zpětného rázu se může příslušenství vymrštit k vaší ruce.
Nestůjte v prostoru, kam bude směřovat elektrické nářadí při zpětném rázu. Zpětný ráz vymrští nářadí ve směru opačném k pohybu kotouče v bodu zastavení.
Zvlášť opatrně postupujte při práci v rozích, na ostrých hranách atd. Zabraňte poskakování a zachycování příslušenství. Zejména v rozích, na ostrých hranách nebo při poskakování může dojít k zachycení rotujícího příslušenství a ke ztrátě kontroly či zpětnému rázu.
Nepřipojujte pilový řetěz, čepel na dřevo, segmentový diamantový kotouč s obvodovými otvory většími než 10 mm či ozubený pilový kotouč. Tyto kotouče způsobují častý zpětný ráz a ztrátu kontroly.
Bezpečnostní pokyny pro operace broušení a dělení:
Používejte pouze typy kotoučů, které jsou pro elektrické nářadí určené, a speciální kryty určené pro zvolený kotouč. Kotouče, pro které nebylo elektrické nářadí navrženo, nemohou být dostatečně chráněny a jsou nebezpečné.
Brusný povrch středově vyklenutých kotoučů musí být orientován pod rovinu hrany krytu. Nesprávně namontovaný kotouč, který přesahuje rovinu hrany krytu, nelze řádně chránit.
Kryt musí být bezpečně připevněn k elektrickému nářadí a nastaven do maximálně bezpečné polohy, aby nezakrytá část kotouče směřující k obsluze byla co nejmenší. Kryt pomáhá chránit obsluhu před uvolněnými úlomky kotouče, náhodným kontaktem s kotoučem a jiskrami, které mohou zapálit oděv.
Kotouče se musí používat pouze pro doporučené operace. Například: boční stranu řezného kotouče nepoužívejte k broušení. Brusné dělicí kotouče jsou určeny pro obvodové broušení, boční síly působící na tyto kotouče je mohou rozlomit.
160 | Čeština
Používejte vždy nepoškozené kotoučové příruby, které mají správnou velikost a tvar pro vybraný kotouč. Správné kotoučové příruby kotouč podporují a snižují riziko jeho prasknutí. Příruby pro oddělovací kotouče se mohou lišit od přírub pro brusné kotouče.
Nepoužívejte opotřebované kotouče z většího elektrického nářadí. Kotouč určený pro větší elektrické nářadí není vhodný pro vyšší otáčky menšího nářadí a může prasknout.
Při používání víceúčelových kotoučů vždy použijte správný kryt pro prováděnou aplikaci. Nevhodný kryt nemusí poskytovat kýženou úroveň ochrany, což může vést k vážnému zranění.
Doplňkové bezpečnostní pokyny pro operace rozbrušování:
Zabraňte zkřivení rozbrušovacího kotouče v řezu nebo použití nadměrného tlaku. Nepokoušejte se dosáhnout nadměrné hloubky řezu. Nadměrné namáhání kotouče zvyšuje jeho zátěž a náchylnost ke zkroucení nebo zaseknutí v řezu a možnost zpětného rázu nebo prasknutí kotouče.
Nestůjte ve směru rotujícího kotouče a za ním.
Pohybuje-li se kotouč v místě operace směrem od vašeho těla, případný zpětný ráz může vymrštit rotující kotouč a elektronářadí přímo na vás.
Pokud se kotouč blokuje nebo z jakéhokoli důvodu přerušite řezání, elektrické nářadí vypněte a držte je bez pohybu, dokud se kotouč zcela nezastaví. Nikdy se nepokoušejte vyjmout rozbrušovací kotouč z řezu, dokud se pohybuje, jinak může dojít ke zpětnému rázu. Zjistěte důvod blokování kotouče a přijměte opatření, aby k němu nedocházelo.
▶ Nezačinejte nové řezání v obrobku. Nechte kotouč dosáhnout plných otáček a opatrně jej vložte do řezu. Při spuštění elektronářadí v obrobku se může kotouč zablokovat, pohybovat se ven nebo způsobit zpětný ráz.
▶ Panely nebo jiné větší obrobky podepřete, abyste minimalizovali nebezpečí zablokování a zpětného rázu kotouče. Velké obrobky se prohýbají vlastní hmotností. Podpora musí být umístěna pod obrobkem v blízkosti linie řezu a na okrajích obrobku po obou stranách kotouče.
Obzvlást opatrně postupujte při kapsových řezech do stěn nebo jiných zaslepených ploch. Vyčnívající kotouč může přeříznout plynovodní nebo vodovodní potrubí, elektrické kabely nebo předměty, které mohou způsobit zpětný ráz.
Nepokoušejte se provádět zaoblené řezy. Nadměrné namáhání kotouče zvyšuje jeho zátěž a náchylnost ke zkroucení nebo zaseknutí v řezu a možnost zpětného rázu nebo prasknutí kotouče, což může vést k vážnému zranění.
Bezpečnostní pokyny pro pískování:
Používejte vhodnou velikost brusného papíru. Při výběru brusného papíru dodržujte doporučení výrobce. Větší brusné papíry příliš přesahující brusný
kotouč mohou způsobit tržné poranění nebo zablokování, roztržení kotouče či zpětný ráz.
Bezpečnostní pokyny pro opracování drátěným kartáčem:
▶ Nezapomínejte, že kartáč vyhazuje drátěné štětinky i při běžných operacích. Nepřetěžujte drátky působením nadměrné síly na kartáč Drátěné štětinky mohou snadno proniknout lehkým oděvem a/nebo kůží.
Je-li pro broušení drátěným kartáčem určeno použití krytu, zabraňte styku drátěného kotouče nebo kartáče s krytem. Působením zátěže nebo odstředivých sil se může průměr drátěného kotouče nebo kartáče zvětšit.
Dodatečné bezpečnostní pokyny
Noste ochranné brýle.
Ochranný kryt se nesmí používat pro dělení.
S vhodným nástavcem lze ochranný kryt používat i pro dělení.
Elektrické nářadí držte při práci pevně oběma rukama a zaujměte stabilní postoj. Držení oběma rukama zajišťuje spolehlivější vedení elektrického nářadí.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit zásah elektrickým proudem.
Nedotýkejte se brusných a rozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají.
▶ Pokud se přeruší přívod proudu, např. výpadkem proudu nebo vytažením síťové zástrčky, spínač odblokujte a nastavte ho do vypnuté polohy. Zabráníte tak nekontrolovanému opětovnému spuštění.
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi v ruce.
Nástroje skladujte uvnitř budov v suchém prostoru, ve kterém je udržována stálá teplota a nehrozí mráz.
▶ Před přepravou elektrického nářadí vyjměte nástroje. Zabráníte tak poškození.
Dělicí a brusné kotouče s pojivem mají určitou trvanlivost, po jejímž uplynutí se kotouče již nesmí používat.
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Řid'te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Elektrické nářadí je určené k dělení a kartáčování kovu, kamene, plastu a kompozitních materiálů, k hrubování kovu, plastu a kompozitních materiálů a dále k vrtání do kamenných materiálů s diamantovými vrtacími korunkami bez použití vody. Je třeba používat správný ochranný kryt (viz „Provoz“, Stránka 164).
Při dělení kamene je třeba zajistit dostatečné odsávání prachu.
Se schválenými brusnými nástroji lze elektronářadí používat pro broušení smirkovým papírem.
Elektrické nářadí se nesmí používat k broušení kamenných materiálů s diamantovými hrncovými kotouči.
Zobrazené komponenty
Číslování zobrazených součástí se vztahuje k vyobrazení elektrického nářadí na straně s obrázky.
(1) Odjišťovací páčka ochranného krytu
(2) Šipka směru otáčení na krytu
(3) Páčka
(4) Vypínač
(5) Nastavovací kolečko pro předvolbu otáček (GWX ... S)
(6) Standardní přídavná rukojeť (izolovaná plocha pro uchopení) ^a)
(7) Přídavná rukojeť s tlumením vibrací (izolovaná plocha pro uchopení) ^a)
(8) Ochranný kryt pro broušení
(9) Ochranný kryt pro dělení ^a)
(10) Brusný kotouč/vějířový brusný kotouč X-LOCK ^a)
(11) Kotoučový kartáč X-LOCK ^a)
(12) Kryt pro dělení
(13) Dělicí kotouč X-LOCK ^a)
(14) Diamantový dělicí kotouč X-LOCK ^a)
(15) Rukojeť (izolovaná plocha pro uchopení)

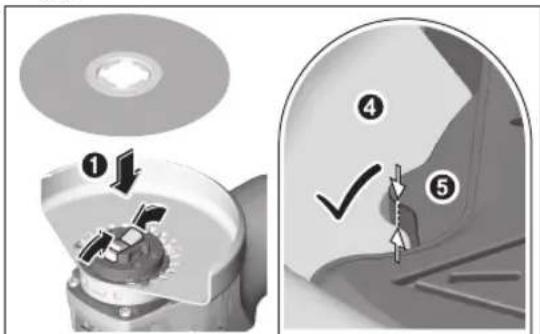

(16) Upínání X-LOCK
(17) Ochrana rukou ^a)
(18) Opěrný talíř pro fíbrové kotouče X-LOCK ^a)
(19) Fibrový kotouč X-LOCK ^a)
(20) Úchyt X-LOCK pro fíbrové kotouče ^a)
(21) Hrncový kartáč X-LOCK ^4
(22) Kuželový kartáč X-LOCK ^a)
(23) Diamantová vrtací korunka X-LOCK ^a)
(24) Odsávací kryt pro dělení s vodicími saněmi ^a)
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Úhlová bruska GWX 9-115 GWX 9-115 S GWX 9-125 S GWX 9-125 | ||
| Číslo zboží | 3 601 GB1 0.. 3 601 GB1 0.. 3 601 GB2 0.. 3 601 GB2 0.. | |
| Jmenovitý příkon W 900 900 900 900 | ||
| Výstupní výkon W 450 450 450 450 | ||
| Jmenovité otáčky naprázdnoA) min-1 | 11 000 11 000 11 000 11 000 | |
| Rozsah nastavení otáček min-1 | 11 000 2 800–11 000 2 800–11 000 11 000 | |
| Max. průměr brusného kotouče/průměr gumového brusného kotouče mm 115 115 125 125 | ||
| Předvolba otáček – ● ● – | ||
| Ochrana proti opětovnému zapnutí – ● ● – | ||
| Hmotnost podle EPTA-Procedure 01:2014B) kg 2,0–2,1 2,0–2,1 2,0–2,1 2,0–2,1 | ||
| Třída krytí | ☐ / II / II / II / II ☐ | ☐ |
A) Jmenovité volnoběžné otáčky podle EN IEC 62841-2-3 pro výběr vhodných nástrojů. Skutečné volnoběžné otáčky jsou z bezpečnostních důvodů a na základě výrobních toleranci nižší.
B) v závislosti na použitém ochranném krytu ((9), (8), (12)) a použité prídavné rukojeti ((6), (7))
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a u specifických provedení pro příslušné země se mohou tyto údaje lišit.
Hodnoty se mohou podle výrobku lišit a mají na ně vliv podmínky použití a prostředí. Další informace najdete na www.bosch-professional.com/wac.
Informace o hluku a vibracích
Hodnoty hlučnosti zjištěny podle EN IEC 62841-2-3.
Hladina hlučnosti pri použití váhového filtru A činí u tohoto elektrického nářadí typicky: 95 dB(A); hladina akustického výkonu 103 dB(A). Nejistota K = 3 dB.
162 | Čeština
Noste chrániče sluchu!
Celkové hodnoty vibrací a, (součet vektorů tří os) a nejistota K zjištěné podle EN IEC 62841-2-3: broušení povrchů (hrubování):
$$ a _ {n} = 6, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
broušení s brusným papírem:
$$ a _ {n} = 6, 0 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
rozbrušování:
$$ a _ {n} = 6, 1 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
Broušení tenkých plechů a dalších lehce vibrujících materiálů s velkým povrchem může vést ke zvýšené hlučnosti až 15 dB. Zvýšenou hlučnost lze snížit pomoci vhodných těžkých tlumicích podložek. Zvýšenou hlučnost je třeba zohlednit jak při posuzování rizíka způsobená hlukem, tak takě při výběru vhodných chráničů sluchu.
Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.
Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí
používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Ochrana proti opětovnému zapnutí
Ochrana proti opětovnému zapnutí zabraňuje nekontrolovanému rozběhu elektronářadí po přerušení přívodu elektrického proudu.
Pro opětovné spuštění nastavte vypínač (4) do vypnuté polohy a elektronářadí znovu zapněte.
Předvolba otáček
Pomocí kolečka pro předvolbu otáček (5) můžete předvolit potřebné otáčky i během provozu. Údaje v následující tabulce jsou doporučené hodnoty.
Materiál Použití Nástroj Poloha nastavovacího kolečka
| Kov Odstranění barev Brusný papír 2–3 | |
| Kov Kartáčování, odrezování Hrncový kartáč, brusný papír 3 | |
| Ušlechtilá ocel | Broušení Brusný kotouč / fíbrový kotouč 4–6 |
| Kov Hrubování Brusný kotouč 6 | |
| Kov Dělení Dělicí kotouč 6 | |
| Kámen Dělení Diamantový dělicí kotouč 6 | |
Uvedené hodnoty stupně otáček jsou orientační hodnoty.
Jmenovité otáčky příslušenství se musí minimálně rovnat maximálním otáčkám uvedeným na elektrickém nářadí. Příslušenství používané pro vyšší než jejich jmenovité otáčky může prasknout a rozpadnout se.
Montáž
Montáž ochranného zařízení
▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Upozornění: Po prasknutí brusného kotouče během provozu nebo při poškození upínacích přípravků na ochranném krytu/na elektronářadí se musí elektronářadí neprodleně zaslat zákaznickému servisu, adresy viz část „Zákaznická a poradenská služba“.
Ochranný kryt pro broušení
Nasad'te ochranný kryt (8) pro upínání na elektronářadí tak, aby kódovací výstupky ochranného krytu souhlasily s upínáním. Stiskněte a držte přitom stisknutou odjišťovací páčku (1). Přitlačte ochranný kryt (8) na krk vřetena tak, aby nákružek ochranného krytu dosedal k přírubě elektronářadí a otáčejte ochranným krytem, dokud slyšitelně nezaskočí.
podle požadavků příslušné práce. Odjišťovací páčku (1) stiskněte nahoru a otočte ochranný kryt (8) do požadované polohy.
▶ Ochranný kryt (8) nastavte vždy tak, aby oba výstupky odjišťovací páčky (1) zapadly do příslušných otvorů v ochranném krytu (8).
▶ Ochranný kryt (8) nastavte tak, aby jiskry nelétaly směrem k pracovníkovi.
▶ Ochranným krytem (8) musí být možné ve směru otáčení příslušenství otáčet pouze po stisknutí odjišťovací páčky (1) ! V opačném případě se nesmí elektrické nářadí v žádném případě nadále používat a musí se dát do servisu.
Upozornění: Kódovací výstupky na ochranném krytu (8) zabezpečují, že lze namontovat pouze ochranný kryt, který je vhodný pro toto elektronářadí.
Ochranný kryt pro dělení
Při dělení používejte vždy ochranný kryt pro dělení (9) nebo ochranný kryt pro broušení (8) společně s krytem pro dělení (12).
▶ Při dělení kamene zajistěte dostatečné odsávání prachu.
Ochranný kryt pro dělení (9) se montuje stejně jako ochranný kryt pro broušení (8).
Kryt pro dělení z kovu
Namontujte kryt pro dělení (12) z kovu na ochranný kryt pro broušení (8) (viz obrázek A): Překlopte přidržný oblouk zpět (1). Nasadte kryt (12) na ochranný kryt pro broušení (8) (2). Přidržný oblouk pevně přitlačte k ochrannému krytu (8) (3).
Pro demontáž (viz obrázek B) stiskněte tlačítko na přídržném oblouku (1) a překlopte ho zpět (2). Stáhněte kryt (12) z ochranného krytu (8) (3).
Kryt pro dělení z plastu
Nasad'te kryt pro dělení (12) z plastu na ochranný kryt pro broušení (8) (viz obrázek C). Kryt (12) slyšitelně a viditelně zaskočí na ochranném krytu (8).
Pro demontáž (viz obrázek D) odjistěte kryt (12) na ochranném krytu (8) (1) vlevo nebo vpravo a stáhněte kryt (2).
Odsávací kryt pro dělení s vodicími saněmi
Odsávací kryt pro dělení s vodicími saněmi (24) se montuje stejně jako ochranný kryt pro broušení (8).
Ochrana rukou
▶ Pro práci s gumovým brusným talířem (18) nebo s hrncovým kartáčem / kuželovým kartáčem / diamantovou brusnou korunkou vždy namontujte ochranu ruku (17).
Ochranu rukou (17) upevněte pomoci přídavné rukojeti (6).
Standardní přídavná rukojeť / přídavná rukojeť s tlumením vibrací
Přídavnou rukojeť (6)/(7) našroubujte na převodovou hlavu v závislosti na způsobu práce vpravo nebo vlevo.
▶ Elektrické nářadí používejte pouze s prídavnou rukojetí (6)/(7).
▶ Nepoužívejte elektrické nářadí, když je přídavná rukojeť (6)/(7) poškozená. Na přídavné rukojeti (6)/(7) neprovádějte žádné změny.
Vibration Control
Přídavná rukojeť s tlumením vibrací (7) umožňuje příjemnější
a bezpečnou práci s minimálními vibracemi.
Montáž a demontáž brusných nástrojů
Dodržujte mimořádné pokyny k montáži pro nástroje X-LOCK.
▶ Pred každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Nedotýkejte se brusných a rozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají.
Používejte pouze originální nástroje X-LOCK, které mají logo X-LOCK. Pouze u originálních nástrojů X-LOCK je zaručeno, že je dodržená upínací šířka max. 1,6 mm. Větší upínací šířka může způsobit nespolehlivé upnutí, což by mohlo vést k uvolnění upnutého nástroje.
▶ Pro nástroje X-LOCK nejsou nutné žádné další upínací a opěrné příruby.
Dbejte na to, aby použité nářadí i upínání nebyly zdeformované a byly bez nečistot a částic prachu.
Dbejte na rozměry brusných nástrojů.
Zajistěte, aby byly obě aretační západky X-LOCK otevřené (viz následující obrázek), než budete montovat nástroj X-LOCK.
V případě potřeby vyčistěte prostor mezi oběma aretačními západkami.
Montáž brusného nástroje
Položte brusný/dělicí/vějířový brusný kotouč vystředěně a rovnoběžně s dosedací plochou a správnou stranou nahoru na upínání X-LOCK.
② Přitlačte kotouč směrem k upínání.
③ Kotouč slyšitelně zaskočí. Nestiskávejte přitom páčku (3).
Po montáži zkontrolujte, zda hrana brusného nástroje (4) není vyšší než referenční plocha (5), a nástroj je tedy správně namontovaný. Pokud je hrana vyšší, musí se upínání vyčistit nebo se nástroj nesmí použít.
Před demontáží brusného/dělicího/vějířového kotouče: Zajistěte, aby bylo elektronářadí zastavené.
Demontáž brusného nástroje
① Povolte páčku (3).
② Brusný/dělicí/vějířový brusný kotouč se uvolní.
③ Brusný/dělicí/vějířový brusný kotouč lze sejmout.
Schválené brusné nástroje
Můžete používat všechny brusné nástroje uvedené v tomto návodu k obsluze.
Přípustné otáčky [ot/min], resp. přípustná obvodová rychlost [m/s] použitých brusných nástrojů musí odpovídat minimálně údajům v následující tabulce.
Zohledněte proto přípustné otáčky, resp. obvodovou rychlost na etiketě brusného nástroje.
| max. [mm] [°] | ||||||
| Dbsa [ot/min] [m/s] | ||||||
| 115 | 7,2 | - | - | 11000 | 80 | |
| 125 | 7,2 | - | - | 11000 | 80 | |
| 115 | 4,2 | - | - | 11000 | 80 | |
| 125 | 4,2 | - | - | 11000 | 80 | |
| 115 | - | - | - | 11000 | 80 | |
| 125 | - | - | - | 11000 | 80 | |
| 7530--1100080 | ||||||
| 115 | - | - | - | 11000 | 80 | |
| 125 | - | - | - | 11000 | 80 | |
| 125---1100080 | ||||||
| 83---1100080 | ||||||
| max. [mm] [°] | ||||||
| D b s a [ot/min] [m/s] | ||||||
| 115 | 2,4 | 10 | >0 | 11 000 | 80 | |
| 125 | 2,4 | 10 | >0 | 11 000 | 80 | |
Otočení převodové hlavy
▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Převodovou hlavu můžete otáčet v krocích po 90°. Tím lze dosáhnout toho, že vypínač bude při zvláštních pracovních situacích v příhodnější poloze pro manipulaci, např. pro leváky. Úplně vyšroubujte 4 šrouby. Opatrně otočte
převodovou hlavu do nové polohy, aniž byste ji sejmuli z krytu. Opět utáhněte 4 šrouby.
Odsávání prachu/třísek
Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem nebo vdechnutí mohou u pracovníka nebo osob nacházejících se v blízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.
– Pokud možno používejte pro daný materiál vhodné odsávání prachu.
– Zajistěte dobré větrání pracoviště.
- Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.
Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.
Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.
Provoz
▶ Nezatěžujte elektronářadí natolik, aby se zastavilo.
▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
▶ Pozor při řezání drážek do nosných zdí, viz část „Upozornění ke statice“.
Obrobek upněte, pokud neleží bezpečně působením vlastní hmotnosti.
▶ Po velkém zatížení nechte elektronářadí ještě několik minut běžet naprázdno, aby nástroj vychladl.
▶ Elektronářadí nepoužívejte s dělicím brusným stojanem.
Nedotýkejte se brusných a rozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají.
Pokud dojde k elektrostatickému nabití elektronářadí, integrovaná elektronika vypne elektronářadí. Pro opětovné spuštění elektronářadí znovu stiskněte vypínač (4).
Pracovní pokyny
Hrubování
Při hrubování s brusivem s pojivem používejte vždy ochranný kryt pro broušení (8).
▶ Nikdy nepoužívejte dělicí kotouče k hrubování.
Pří hrubování může ochranný kryt pro dělení (9) nebo ochranný kryt pro broušení (8) s namontovaným krytem pro dělení (12) narazit na obrobek a způsobit ztrátu kontroly.
Nejlepšího pracovního výsledku při hrubování dosáhnete při úhlu nastavení 30° až 40°. Pohybujte elektrickým nářadím s mírným přítlakem sem a tam. Obrobek se tak příliš nezahřeje, nezabarví se a nevzniknou rýhy.
Při použití kotoučů s pojivem, které jsou schválené jak pro dělení, tak také pro broušení, se musí použít ochranný kryt pro dělení (9), resp. ochranný kryt pro broušení (8) s namontovaným krytem pro dělení (12).
Broušení povrchů s vějířovým brusným kotoučem
▶ Při broušení s vějířovým brusným kotoučem používejte vždy ochranný kryt pro broušení (8).
S vějířovým brusným kotoučem (příslušenství) můžete brousit i klenuté povrchy a profily. Vějířové brusné kotouče mají podstatně delší životnost, jsou méně hlučné a méně se při broušení zahřívají než běžné brusné kotouče.
Broušení povrchů s brusným talířem
▶ Při práci s gumovým brusným talířem (18) vždy namontuje ochranu rukou (17).
Broušení s brusným talířem lze provádět bez ochranného krytu.
Pořadí při montáži je vyobrazené na stránce s obrázky.
Hrncový kartáč / kotoučový kartáč / kuželový kartáč
Při kartáčování s kotoučovými kartáči používejte vždy ochranný kryt pro broušení (8). Kartáčování s hrncovými kartáči / kuželovými kartáči lze provádět bez ochranného krytu.
▶ Při práci s hrncovým kartáčem nebo kuželovým kartáčem vždy namontuje ochranu ruku (17).
Při překročení maximálních připustných rozměrů kotoučových kartáčů se jejich dráty mohou zachytit za ochranný kryt a mohou prasknout.
Pořadí při montáži je vyobrazené na stránce s obrázky.
Rozbrušování kovu
Při dělení kovu s dělicími kotouči s pojivem nebo s diamantovými dělicími kotouči používejte vždy ochranný kryt pro dělení (9), resp. ochranný kryt pro broušení (8) s namontovaným krytem pro dělení (12).
Při použití ochranného krytu pro broušení (8) pro dělení s dělicími kotouči s pojivem hrozí zvýšené riziko jiskření, částic a fragmentů kotouče při prasknutí kotouče.
Při rozbrušování pracujte s mírným posuvem přizpůsobeným řezanému materiálu. Na robzrušovací kotouč netlačte, nenatáčejte ho do šikmé polohy a nekmitejte s ním. Dobíhající rozbrušovací kotouče nepřibrzdůjte bočním protitlakem.
Elektrické nářadí je nutné vést vždy protiběžně. Jinak hrozí nebezpečí, že dojde k jeho nekontrolovanému vytlačení z řezu. Při řezání profilů a čtyřhranných trubek je nejlepší nasadit nářadí v místě nejmenšího průřezu.
Dělení kamene
Při dělení kamene s dělicími kotouči s pojivem nebo s diamantovými dělicími kotouči na kámen/beton používejte vždy odsávací kryt pro dělení s vodicími saněmi (24) nebo ochranný kryt pro dělení (9) nebo ochranný kryt pro broušení (8) a s namontovaným krytem pro dělení (12).
Při dělení kamene zajistěte dostatečné odsávání prachu.
▶ Noste ochrannou masku proti prachu.
Elektronářadí se smí používat pouze pro řezání/broušení za sucha.
Při použití ochranného krytu pro dělení (9), ochranného krytu pro broušení (8) nebo ochranného krytu pro broušení (8) s namontovaným krytem pro dělení (12) pro dělení a broušení betonu nebo zdiva hrozí větší prašnost a vyšší riziko ztráty kontroly nad elektrickým nářadím, což může vést ke zpětnému rázu.
Pro oddělování kamene používejte nejlépe diamantové dělicí kotouče.
Při použití odsávacího krytu pro dělení s vodicími saněmi (24) musí být vysavač schválený pro odsávání kamenného prachu. Firma Bosch nabízí vhodné vysavače.
Zapněte elektrické nářadí a nasad'te ho přední částí vodicích saní na obrobek. Posunujte elektrické nářadí s mírným posuvem přizpůsobeným obráběnému materiálu.
Při dělení mimořádně tvrdých materiálů, např. betonu s vysokým podílem kameniva, se může diamantový dělicí
166 | Čeština
kotouč přehřívat a tím poškodit. Jasně na to ukazuje jiskření po obvodu diamantového dělicího kotouče.
V takovém případě přerušte dělení a nechte diamantový dělicí kotouč běžet naprázdno s nejvyššími otáčkami, aby vychladl.
Citelně se zpomalující postup práce a jiskření po obvodu kotouče jsou známkou ztupeného diamantového dělicího kotouče. Můžete ho znovu naostřit krátkými řezy do abrazivního materiálu, např. vápencového pískovce.
Dělení dalších materiálů
Při dělení plastu, kompozitních materiálů a dalších materiálů s dělicími kotouči s pojivem nebo dělicími kotouči Carbide Multi Wheel používejte vždy ochranný kryt pro dělení (9) nebo ochranný kryt pro broušení (8) s namontovaným krytem pro dělení (12). Při použití odsávacího krytu s vodicími saněmi (24) dosáhnete lepšího odsávání prachu.
Práce s diamantovými vrtacími korunkami
▶ Používejte pouze diamantové vrtací korunky pro vrtání za sucha.
▶ Při práci s diamantovými vrtacími korunkami vždy namontujte ochranu rukou (17).
Diamantovou vrtací korunku nenasazujte na obrobek rovnoběžně. Krouživými pohyby ji šikmo zanořte do obrobku. Dosáhnete tak optimálního chlazení a delší životnosti diamantové vrtací korunky.
Upozornění ke statice
Pro drážky v nosných zdech platí specifická ustanovení v jednotlivých zemích. Tyto předpisy je bezpodmínečně nutné dodržovat. Před začátkem práce se porad'te s odpovědným statikem, architektem nebo příslušným stavbyvedoucím.
Uvedení do provozu
Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku elektrického nářadí. Elektrické nářadi označené 230 V smí být provozováno i na 220 V.
Při provozu elektronářadí s napájením z mobilních zdrojů proudů (generátorů), které nemají dostatečné rezervy výkonu, resp. vhodnou regulaci napětí s posílením rozběhového proudu, může při zapnutí dojít k poklesu výkonu nebo netypickému chování.
Dbejte na to, aby byl zdroj proudu, který používáte, vhodný, zejména co se týká síťového napětí a síťové frekvence.
Nářadí držte pouze za izolované plochy pro uchopení a přídavnou rukojeť. Nástroj by mohl narazit na skryté elektrické vedení nebo na vlastní síťový kabel. Při kontaktu s elektrickým vedením pod napětím se mohou pod napětím ocitnout i kovové díly nářadí, což může způsobit zásah elektrickým proudem.
Zapnutí a vypnutí
Pro zapnutí elektrického nářadí posuňte vypínačš(4) dopředu a poté ho stiskněte.
Pro zajištění stisknutého vypínače (4) posuňte vypínač (4) dál dopředu.
Pro vypnutí elektrického nářadí uvolněte vypínač (4), resp. pokud je zaaretovaný, krátce vypínač (4) stiskněte a poté ho uvolněte.
Provedení vypínače bez aretace (specifické pro příslušné země):
Pro zapnutí elektrického nářadí posuňte vypínač (4) dopředu a poté ho stiskněte.
Pro vypnutí elektrického nářadí vypínač (4) uvolněte.
Brusné nástroje před použitím zkontrolujte. Brusný nástroj musí být bezvadně namontovaný a musí se volně otáčet. Proved’te zkušební chod po dobu minimálně 1 minuty bez zatížení. Nepoužívejte poškozené, neokrouhlé nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou prasknout a způsobit poranění.
Zapnutí a vypnutí
Pro spuštění elektronářadí posuňte vypínač (4) dopředu.
Pro zajištění vypínače (4) vypínač (4) vpředu stiskněte, aby zaskočil.
Pro vypnutí elektronářadí uvolněte vypínač (4), resp. pokud je zaaretovaný, vypínač (4) krátce vzadu stiskněte a pak ho uvolněte.
Brusné nástroje před použitím zkontrolujte. Brusný nástroj musí být bezvadně namontovaný a musí se volně otáčet. Proved’te zkušební chod po dobu minimálně 1 minuty bez zatížení. Nepoužívejte poškozené, neokrouhlé nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou prasknout a způsobit poranění.
Údržba a servis
Údržba a čištění
▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.
Při použití v extrémních podmínkách používejte pokud možno vždy odsávací zařízení. Často vyfukujte větrací otvory a před nářadí zapojte proudový chránič. Při řezání kovů se může uvnitř elektronářadí usazovat vodivý prach. To může negativně ovlivnit ochrannou izolaci elektronářadí.
Příslušenství pečlivě ukládejte a zacházejte s ním opatrně. Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti.
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na: www.bosch-pt.com
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uvedťe 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Elektronářadí, příslušenství a obaly odevzdejte k ekologické recyklaci.
Elektronářadí nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a její realizace v národních zákonech se již nepoužitelné elektronářadí musí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.
Slovenčina
Bezpečnost na pracovisku
Bezpečnost' - elektrina
Starostlivé používanie elektrického náradia
(15) Rukovät (izolovaná úchopová plocha)
(16) X-LOCK upínanie
(17) Ochrana rúk ^a)
(22) X-LOCK kužel'ová kefa ^a
(23) X-LOCK diamantová vrtacia korunka ^4
(24) Odsávací kryt na rezanie s vodiacimi saňami ^a)
Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky: 95 dB(A); úroveň akustického výkonu 103 dB(A). Neistota K = 3 dB.
Noste prostriedky na ochranu sluchu!
Celkové hodnoty vibrácií a_h (súčet vektorov v troch smeroch) a neistota K zistená podl'a EN IEC 62841-2-3:
Brúsenie povrchov (obrusovanie nahrubo):
$$ a _ {n} = 6, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
Brúsenie brúsnym papierom:
$$ a _ {n} = 6, 0 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
Rozbrusovanie:
$$ a _ {n} = 6, 1 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
Ochrana pred opätovným spustením zabraňuje nekontrolovanému spusteniu elektrického náradia po prerušení dodávky elektrického prúdu.
Schválené brúsne nástroje
Miskovitá kefa/kotúčová kefa/kužel'ová kefa
Práca s diamantovými vrtacími korunkami
▶ Používajte iba suché diamantové výtacie korunky.
▶ Pri práci s diamantovými vítacími korunkami vždy na- montujte ochranu rúk (17).
Na uvedenie elektrického náradia do prevádzky posuňte vypínač (4) dopredu a následne ho stlačte.
Na zaaretovanie stlačeného vypínača (4) posuňte vypínač (4) d'alej dopredu.
Na vypnutie elektrického náradia uvoľnite vypínač (4) alebo, ak je zaaretovaný, vypínač (4) krátko stlačte a potom ho uvoľnite.
Na uvedenie elektrického náradia do prevádzky posuňte vypínač (4) dopredu a následne ho stlačte.
Na uvedenie elektrického náradia do prevádzky posuňte vypínač (4) dopredu.
Na zaaretovanie vypínača (4) stlačte vypínač (4) d'alej dopredu tak, aby zapadol.
Príslušenstvo skladujte a ošetrujte starostlivo.
Nevyhadzujte elektrické náradie do bežného odpadu z domácnosti!
