ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ B 300 Master

МАНЫЗДЫ: Осы ауа жылытқыш ильді және уақытша кәсіби қолдану і әзірленген. Ол үйде қолдану есе адамның жылу жайлылығы үшін алмаған.

МАНЫЗДЫ: Бул аппарат физикалық, сорлық, ой шектеулері бар (соның де балаларға) адамдарға пайдалануға майды. Аппаратты қауіпсіздік үшін апты адаманың қарауынсыз, қажетті і мен білімі жоқ түлғаларға пайдалануға сат етілмейді. Балаларды қараусыз дырманыз және оларға қондырғымен ауға рүқсат бермеңіз.

АБАЙЛАНЫЗ: Тотыктырғыш

көміртекпен (түншықтырғыш газбен) улану қаупі ажалды нәтижемен тең.

Түншықтырғыш газбен уланудың алғашқы көрсеткіштері тумау ауруымен ауырып қалған күйдей, ол бас ауыру, бас айналу және/немесе жүрек айну. Бүндай көрсеткіштердің себепшісі болып генератор жұмысының дұрыс істемеуі болуы мүмкін. БЎНДАЙ АУРУЛАРДЫН ПАЙДА БОЛғАН КЕЗІНДЕ ДЕРЕУ ТАЗА АУАғА ШЫГЫНЫЗ және генераторларды жәндеу бойынша қызмет көрсету орталығына жүгініңіз.

▶▶1.1. ТОЛТЫРУ:

1.1.1. Толтыруды орындау тек қана маманддырылған мамандардар ғана құқылы, олар өндірушіден берілген нұсқаулықтарды және генераторларды қауіпсіз толтыру бойынша әрекеттегі нормаларды жақсы білулері қажет.
▶1.1.2. Тек қана генератордың идентификациялық кестесінде көрсетілген жанармай түрін ғана пайдалану керек.
▶1.1.3. Толтыру алдында генераторды өшіріп оның сууын күту керек.
▶1.1.4. Жанармайларды сақтауға арналған цистерналарды бөлек ғимаратта сақтау керек.
▶1.1.5. Барлық жанармай бактары әрекеттегі заңнамаларға сәйкес генератордан

минималды қауіпсіз ара-қашықтықта орналасуы керек.

▶▶1.2. КАУІПСІЗДІК:

▶1.1.6. Өрттің алдын алу үшін жанармай еденге өтіп кетіп және оның астында жанып жатқан отпен әрекеттеспейтін ғимартаттарда сақталуы керек.
▶1.1.7. Жанармайды сақтау әрекеттегі заңнамаларға сәйкес орындалуы керек.
▶1.2.1. Генераторды жанармай, сырларға арналған еріткіштер немесе басқа тез жанатын заттары бар ғимараттарда пайдалануга руксат етілмейді.
▶1.2.2. Генераторды пайдалану ішкі тәртіптің барлық ережелері мен әрекеттегі заңнамалардың барлық тәртінтерін орындаумен жүзеге асуы керек.
1.2.3. Тесемдер, палаткалар және сондай сияқты материалдардың жанында генератор қауіпсіз ара қашықтықта орнатылуы керек. Жабу үшін отқа төзімді материалдарды қолданған ұсынылады.
▶1.2.4. Генераторларды пайдалану жаçсы желденетін ғимараттарда ғана өткізілуі керек. Сырттан таза ауа өтуін қамтамасыздандыру үшін әрекеттегі заңнамаларға сай сәйкес желдеткіш тетік дайындап қою қажет.
▶1.2.5. Генераторды нэрлендіретін электр тогы генератордың идентификациялық кестесінде келтірілген кернеу мен жиілікке сәйкес болуы керек.
▶1.2.6. Кажетті углімен массаға жалғанған үш сымды үзартқыштарды ғана пайдалану керек.
1.2.7. Генератор мен тез жанатын заттардың арасындағы минималды қауіпсіз ұсынылатын ара-қашықтық: алдынан = 2,5 м; жанынан, жоғарыдан және артынан = 1,5 м.
▶1.2.8. Өрттің алдын алу үшін жұмыс істеп түрган немесе ыстық генератор түзу жіне тұрақты негізде орнатылуы керек.
▶1.2.9. Жануарлар генератордан қауіпсіз ара-қашықтықта болуы керек.
▶1.2.10. Егер де генератор қолданылмаса, оны ток жүйесінен өшіріп тастау керек.
▶1.2.11. Термостатпен басқарылатын өшірілмеген генератор кез-келген кезде өздігінен қосылып кетуі мүмкін.

▶1.2.12. Генераторды түрғын үйлерде, жатын бөлмелерде және т.с.с. жерлерде пайдалануға тиым салынады.
▶1.2.13. Генератордағы ауа алғышты (артқы жағындағы), сонымен қатар ауа шыққышты (алдыңғы жағындағы) еш уақытта жаппай керек.
▶1.2.14. Ток жүйесіне қосулы түрган генератордың орнын ауыстыру, толтырылуы, ыстық жылытқышқа техникалық қызмет көрсетілуіне тиым салынады.
▶1.2.15. Ауа ағынын генератордың шығуына да кіруіне де бағыттамаңыз.
▶1.2.16. Кызған генератор жанатын немесе тез жанатын материалдардан қауіпсіз ара-қашықтықта болуы керек (соның ішінде куаттандырғыш сымы).
1.2.17. Егер де электр куаттандырғын сымызакымданған болса, оны қайғылы оқиганыңалдын алу үшін техникалық қызмет көрстеу орталығында ауыстыру керек.

2. КОРАПТАН ШЫЕАРУ

▶2.1. Генераторды орау мен тасымалдауда қолданылған барлық орама материалдарын алып тастаңыз. Әрекеттегі талаптарға сәйкес кәдеге жаратыңыз.
▶2.2. Кораптан барлық артикулдарды шығарып тастаңыз.
▶2.3. Тасымалдау кезінде қандай да бір ақаулардың жоқ екендігіне көз жеткізіңіз. Егер де генераторда ақаулар бар болатын болса дереу сатушы өкіліне, тауарды сатып алған жерге хабарлаңыз.

Модельге байланысты генераторлар дөңгелектермен қамтамасыздандырылған. Бүл компоненттер, сәйкес жәндеу жұмыстарына арналған бекіту құралдарымен бірге генератор қорабында..

4. ЖАНАРМАЙ

ЕСКЕРТУ: Генератор тек қана ДИЗЕЛЬ жанармайы немесе КЕРОСИНмен ғана жұмыс істейді.

Өрт немесе жарылыстың алдын алу үшін дек қана дизель жанармайын немесе керосин қолданыңыз. Ешкашан жанармай, мұнай, сырға арналған еріткіштер, спирт немесе басқа да тез жанатын сұйықтықтар түрін пайдаланбаңыз.

Коршаған орта температурасы төмен болған кезде антифриз-присадкасын пайдалану ұсынылады.

5. ЖУМЫС КАГИДАТЫ

Компрессорлар сериясы кең куат диапазонына ие. Бір және екі шеткі жану камерасы бар моделдер жетімді. Кос камерасы бар жылытқыштар үшін қос камера максималды куат үшін біркелкі қолданыла алады, немесе бір жану камерасы орташа куат үшін қолданыла алады.

(СУР. 2 КАРАНЫЗ)

A. Жану камерасы мен басы,
В. Желдеткіш,
С. Козгалткыш,
D. Компрессор,
Е. Бак.

(C) тежегішімен іске асатын (D) компрессоры ауаны сығып шашыратқыш-форсунка арқылы (E) багынан «ВЕНТУРИ ЭФФЕКТИСІН» алу үшін жанармай сорып алады. Шашыраған жанармай запальникпен әсерлескен кезде (A) жану камерасының ішінде жанады. Желдеткіштің (B) айналуының себебінен қоршаған ортадан алынған жану өнімдері ауа ағынынымен араласып генератордан сыртқа шығарылады. Басқарудың электронды платасына жалғанған фоторезистор генератордың дұрыс жұмысын бақылайды және ақау пайда болған кезде циклды тоқтатады.

6. ЖУМЫСЫ

НАЗАР АУДАРЫНЫЗ: Генераторды косу алдында «КАУІПСІЗДІК ТУРАЛЫ АКПАРАТТЫ» мукият оқыңыз.

▶6.1.1. Қауіпсіздік бойынша барлық нұсқаулықтарды орындау.
▶6.1.2. Бактағы жанармайды тексеру.
▶6.1.3. Бак крышкасын жабу.
▶6.1.4. Ток беретін сымды электрлі розеткаға қосу («ТЕХНИКАЛЫҚ КӨРСЕТКІШТЕР КЕСТЕСІНДЕГІ» КЕРНЕУДІ ҚАРАНЫЗ) (СУР. 3 ҚАРАНЫЗ).
6.1.5. Ажыратқышты «ON/OFF» қалпынан «ON» (I) қалпына ауыстыру (СУР. 4 ҚАРАНЫЗ) Генератор бірнеше секунд аралығында қосылуы керек. Егер генератор қосылмай жатса «13. ПРОБЛЕМАЛАР ЖӘНЕ ОЛАРДЫ ЖОЮ МУМКІНДІКТЕРІ» параграфына жүгініңіз. ҚОС ЖАНУЫ БАР МОДЕЛЬДЕРДЕ: Жылытқышты максимальды қуште пайдалану үшін «ON/OFF» қос ажыратқышын «ON» (I) қалпына орнатыңыз. Жылытқышты орташа қуатта пайдалану үшін, тек бір «ON/OFF» ажыратқышын «ON» (I) қалпына орнатыңыз. Бір камераны басқару мен жануды таңдау нұсқаулықтары басқару панелі мен жану камерасында көрсетілген.
▶6.1.6. Бөлме термостаты бар модельдерде реттегіш калпын (СУР. 9-10 КАРАНЫЗ).

ЕСКЕРТПЕ: ЕГЕР ГЕНЕРАТОР ЖАНАРМАЙДЫН БІТІП ҚАЛУ СЕБЕБІНЕН ӨШІП ҚАЛСА, ОғАН

▶▶6.2. ГЕНЕРАТОРДЫ ҚАЙТА ІСКЕ ҚОСУ: Автоматты қайта іске қосу (RESET) режимі бар модельдерде генераторды өшіріп қайта қосу керек, қолмен қайта іске қосу модельдерінде қайта іске қосу батырмасын соцына дейін басу керек (СУР. 5-4 ҚАРАНЬІЗ).

(Кызмет көрсету орталығына жүгіну) (СУР. 7 КАРАНЫЗ)

УАКЫТ ОТЕ КЕЛЕ ТОЗУ САЛДАРЫНАН КОМПРЕССОРДАГЫ КЫСЫМДЫ ЖАНДАН РЕТТЕУ КАЖЕТТИЛИГИ ТУЫНДАУЫ МУМКИН.

▶7.1. «ТЕХНИКАЛЫК КОРСЕТКІШТЕР КЕСТЕСІНДЕ» Сіздің генераторыңыздың дұрыс кысымын (Бар - PSI - Па) табу.
▶7.2. Манометр (A) жалғануынан винт/қақпақты шешу.
▶7.3. Манометрді орнату (жеткізу комплектісіне кірмейді, «КОСЫМШАЖАБДЫКТАР» караныз).
▶7.4. Генераторды косу.
▶7.5. Реттегіш винт көмегімен қысымды реттеу: қысымды жоғарылату үшін сағат тілімен, қысымды төмендету үшін сағат тіліне қарсы бұрау (В).
▶7.6. Манометрді шешіп винт/какпақты орнына орнату (A).

8. БАК ФИЛЬТРІН ТАЗАЛАУ

(СУР. 8 КАРАНЫЗ) ПАЙДАЛАНЫЛАТЫН ЖАНАРМАЙ САПАСЫНА БАЙЛАНЫСТЫ БАК ФИЛЬТРІН ТАЗАЛАУ КАЖЕТТІЛІГІ ТУЫНДАУЫ МУМКІН.

▶8.1. Бактың (А) тығынын шешіңіз.
▶8.2. Бактан (В) фильтрін алыңыз.
▶8.3. Бактан (В) фильтрін алыңыз.
▶8.4. (В) фильтрін бакка орнатыңыз.
▶8.5. (A) тығынын жабыңыз.

9. САКТАУ МЕН ТАСЫМАЛДАУ

ГЕНЕРАТОРДЫ САҚТАУДЫҢ ОПТИМАЛДЫ ШАРТТАРЫН ҚАМТАМАСЫЗДАНДЫРУ МАҚСАТЫНДА YuСЫНЫЛАДЫ:

▶9.1. Бактың түбінде орналасқан құйғыш тығын көмегімен бакты босатыңыз. Жанармайды әрекеттегі талаптар мен ережелерге сәйкес сәйкес үлгімен кәдеге жаратыңыз.
▶9.2. Калдыктарды жою ушін таза жанармайды бакка күйып оны қайта төгіңіз.

▶9.3. Бактың құйғыш тетігінің тығынын жабыңыз, құйылып алынған жанармайды әрекеттегі заңнамаларға сәйкес кәдеге жаратыңыз.
▶9.4. Генераторды, катердің алдын алу мақсатында, тегіс және түзу жерлерде, жанармай ақпайтындай етіп сақтаған жән.

Алынып тасталған бөлме термостаты үшін алдын ала орнатылуы бар (preset) модельдері үшін, жылытқышпен жалғанған (A) қақпағын шешіп, термостатты (В) жалған (факультативті) және қажетті бөлме температурасын орнату керек. Бөлме термостаты орнатылған температура қалыптасқан соң жылытқышты толық өшіреді. Егер де температура белгіленген температудан төмен түсетін болса, жылытқыш автоматты түрде өшеді.

Баскару панелінде орналаскан бөлме термостаты бар модельдері үшін, (В) ұстағышы бұрылып түрганда, қажетті температура белгісі бірнеше секунд дисплейде (А) жанып-өшіп тұрады, содан соң дисплейде бөлме температурасы көрінеді. ұстағыш (В) толық онға бұрылып түрганда дисплейде (А) «СН» жазылады, содан соң жылытқыш үздіксіз жұмыс істейді.

Басқару панелінде орнатылған алынып тасталған бөлме термостаты және бөлме термостаты үшін алдын ала орнатуы бар (pre-set) модельдері үшін, жылытқышпен жалғанған (СУР. 9 А ҚАРАНЫЗ) қақпақты шешіңіз және термостатты жалғаңыз (СУР. 9 В ҚАРАНЫЗ) (факультативті). Жылытқыштың дұрыс жұмысы үшін ұстағышты толық онға бұрыңыз (СУР. 10 В ҚАРАНЫЗ), дисплейде (СУР. 10 А ҚАРАНЫЗ) «СН» көрінеді, содан соң алынып тасталған термостатта қажетті температураны орнатуға болады.

КОМПОНЕНТ ТЕХНИКАЛЫК ҚЫЗМЕТ ҚӨРСЕТУЖИЛІГІ	ТЕХНИКАЛЫК ҚЫЗМЕТ ҚӨРСЕТУПРОЦЕДУРАСЫ
Жанармайғаарналған бак	Әрбір 150-200 жұмыс сағатынан кейінтаза жанармаймен бакты төгіп, тазалапотыру қажет
фильтрлер Қажеттілігінше немесе әрбір 500 жұмыссағаты сайын ауыстырып тұру қажет	Техникалық қызмет көрсету орталығынажүгініңіз

	СЕБЕБІ ШЕШУ
F0	1. “ON/OFF” ажыратқышы «ON» (I) позициясында түр, генератор электр тогына қосулы түрған кезде	1. Генераторды электр желісінен ажыратқан соң ажыратқышты «OFF» (0) қалпына орнатып, штепсельді қайта электр розеткасына қосып ажыратқышты «ON» (I) позициясына орнатыңыз
F1	1. Жанармайдың болмауы2. Ластанған жанармай3. Фотоэлемент ластанған немесе бұзылған4. Жанармай фильтрі ластанған5. Жану қателігі	1. Ажыратқышты «OFF» (0) позициясына орнатып бакты жанармаймен толтыру2. Ажыратқышты «OFF» (0) позициясына орнатып бакты төгіп, артынша оны қайта толтыру. Фильтрді таза жанармаймен тазалап, оны бұзып алмаңыз (ПАР. 8 ҚАРАНЫЗ)3. Техникалық қызмет көрсету орталығына жүгініңіз4. ПАР. 8 ҚАРАНЫЗ5. Техникалық қызмет көрсету орталығына жүгініңіз
F2	1. Сымның үзілуі2. Датчик бұзылған	1. Техникалық қызмет көрсету орталығына жүгініңіз2. Техникалық қызмет көрсету орталығына жүгініңіз
F3	1. Генератордың ішкі қызып кетуі 1. Генераторды өшіріп оның толық суығанын күту
F4	1. Сәйкес келмейтін кернеу 1. Сіздің қондырғыңыздың кернеуінің дұрыстығын тексеру
LO	1. Сыртқы температура -5°C төмен 1. Дұрыс шарт
CH	1. Узілмей жұмыс істеу уақыты 1. Дұрыс шарт

13. ПРОБЛЕМАЛАР МЕН ОЛАРДЫН АЛДЫН АЛУ

ПРОБЛЕМА	МУМКІН СЕБЕП МУМКІН ШЕШІМ
Генератор жұмысын бастамайды	1. Генератордың блокталуы2. Ауыстырғыш «OFF» (0)қалпында түр3. Электр тогының болмауы4. Ток сымының үзілуі5. Басқару платасының блокталуы6. Бөлме термостатының дұрыс орнатылмауы (eger ол бар болса)	1. Гекнераторды қайта іске қосу (ПАР. 6.2 ҚАРАНЬІЗ)2. Ауыстырғышты «ОН» (|) қалпына қою3. Электр сымының вилкасын электрлі розеткаға дұрыс орнату4. Қызмет көрсету орталығына жүгіну5А. Гекнераторды қайта іске қосу (ПАР. 6.2 ҚАРАНЬІЗ)5В. Қызмет көрсету орталығына жүгіну6. Бөлме термостатындағы температураны жұмыс ортасынан асатындай температура орнату (СУР. 9-10 ҚАРАНЬІЗ)
Қозғалтқыш қосылады, бірақ жану болмайды	1. Жанармайдың болмауы2. Сорғыдағы қысымның дұрыс болмауы3. Бакта бөтен заттардың болуы	1. Жанармайды толтыру және генераторды қайта қосу2. Компрессордағы қысымды реттеу (ПАР. 7 ҚАРАНЬІЗ)3. Бакты төгіп, оны таза жанармаймен толтырыңыз (ПАР. 9 ҚАРАНЬІЗ)

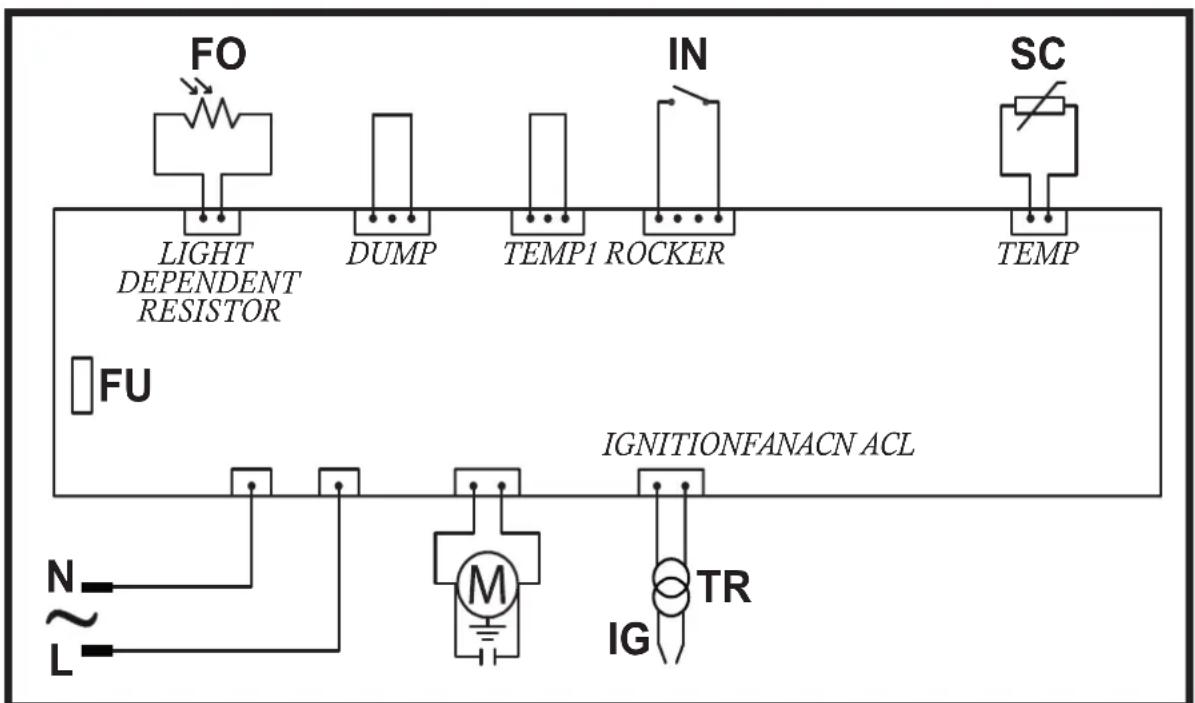

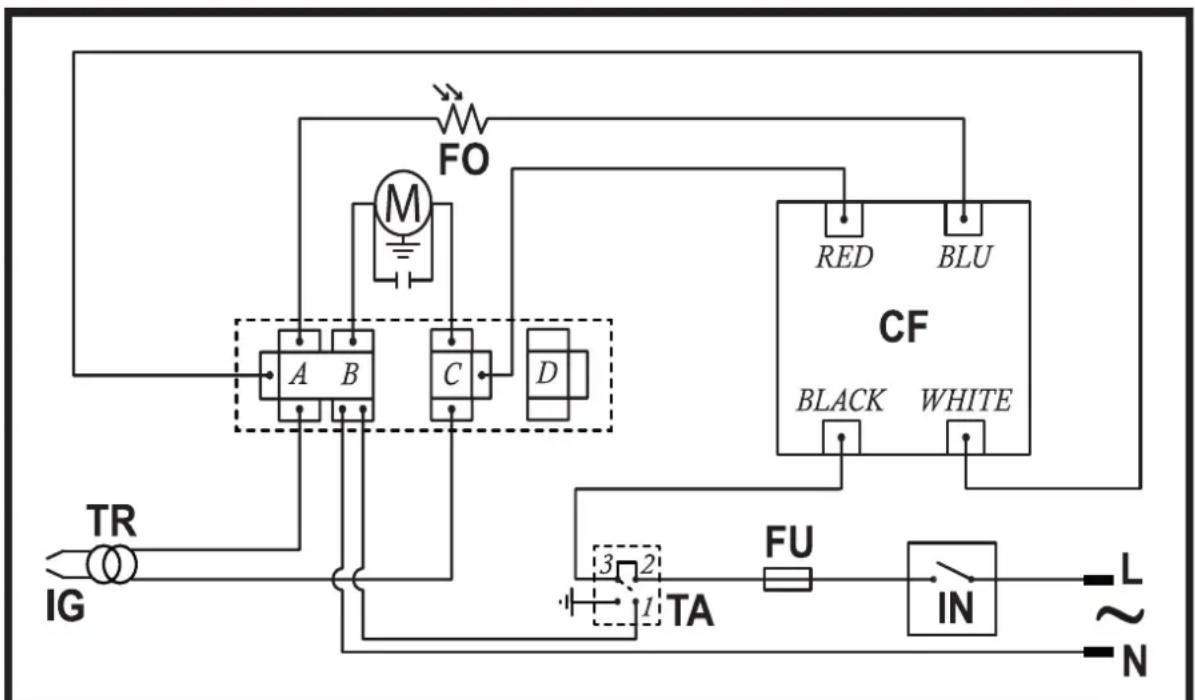

WIRING DIAGRAMS - SCHEMI ELETTRICI - SCHALTPLÄNE - ESQUEMAS ELÉCTRICOS - SCHEMAS ELECTRIQUES - ELEKTRISCHE SCHEMA'S - ESQUEMAS ELÉCTRICOS - ELEKTRISKE SKEMAER - SÄHKÖKAAVIOT - KOPLINGS-SKJEMA - ELEKTRISKA KOPPLINGSSCHEMAN - SCHEMATY ELEKTRYCZNE - ЭЛЕКТРИЧЕСКИЕ СХЕМЫ - ELEKTRICKÁ SCHÉMATA - VILLANYBEKÖTÉSI RAJZOK - ELEKTRIČNE SHEME - ELEKTRÍKMALARI - ELEKTRIČNE SH-EME - ELEKTROS SCHEMOS - ELEKTRISKÄS SHÊMAS - ELEKTRISKEEMID - SCHEME ELECTRICE - ELEKTRICKÉ SCHÉMY - ЕЛЕКТРИЧЕСКИ СХЕМИ - ЕЛЕКТРИЧНІ СХЕМИ - ELEKTRIČNE ŠEME - НЛЕКТРИКА ΣΧΕΔΙΑ - 线路图 - ЭЛЕКТРЛІ СУЛЬБЕЛЕР

FO LIGHT DEPENDENT RESISTOR DUMP TEMP1 ROCKER IN SC TEMP FU IGNITIONFANACN ACL M IG TR N~ L

CEL

