Бренд	Фабер
Модель	HighLight 91 W
Өнім түрі	Сорғыш
Қолдану	Тұрмыстық
Электрмен қамтамасыз ету	220-240 В ~ 50 Гц
Ең аз қауіпсіздік қашықтығы	Плита мен сорғыш арасында 650 мм
Сорғыш қуаты	3 жылдамдық + Қарқынды режим (6 минут)
Жарықтандыру	ЖШД (LED), L пернесі немесе қашықтан басқару құрылғысы арқылы қосу/өшіру
Сүзгілер	Жуылатын металл май сүзгілері (әр 2 ай сайын); ауыстырылатын белсенді көмір сүзгісі (әр 200 сағат сайын)
Басқару элементтері	T1-T4 сенсорлық пернелері және қашықтан басқару құрылғысы (LR03-AAA25 батареясы жеткізілмейді)
Арнайы функциялар	Кідірту (30 мин кейінгі өшіру), сүзгілердің толу дабылы (ЖШД S1), дабылдарды жою
Күтім	Май сүзгілерін ыдыс жуғыш машинада жуу; сорғышты дымқыл шүберекпен және бейтарап сұйық жуғыш затпен тазалау
Қауіпсіздік ережелері	Сорғыштың астында жалындатпау; ашық отты қалдырмау; міндетті түрде жерге тұйықтау
Жөндеу мүмкіндігі	Қуат сымын маманға ауыстырту; жарықтандыру мен көмір сүзгісін ауыстыру үшін қызмет көрсету орталығына хабарласу
Сәйкестік	I класс, жерге тұйықтау қажет; жану түтінінің арналарына қосуға болмайды
Салмағы	Шамамен 15 кг (бағалау)

Жиі қойылатын сұрақтар - HighLight 91 W FABER

Сорғыш пен плита арасындағы ең аз қауіпсіздік қашықтығы қандай?

Ең аз қауіпсіздік қашықтығы 650 мм құрайды. Кейбір үлгілерді төменірек орнатуға болады, жұмыс өлшемдері мен орнату туралы бөлімді қараңыз.

Май сүзгілерін қалай тазалау керек?

Май сүзгілерін әр 2 ай сайын тазалау керек (немесе қарқынды пайдаланғанда жиірек). Оларды ыдыс жуғыш машинада жууға болады.

Май сүзгілерінің толу дабылын қалай қалпына келтіруге болады?

Дабылды қалпына келтіру үшін барлық жүктемелер өшірулі кезде T3 пернесін шамамен 3 секунд басып тұрыңыз. Растау үшін S1 ЖШД 3 рет жыпылықтайды.

Қуат сымы зақымдалған болса не істеу керек?

Құрылғыны пайдаланбаңыз. Қауіпті болдырмау үшін сымды өндірушіге немесе уәкілетті қызмет көрсету орталығына ауыстыртыңыз.

Сорғышты газ құрылғыларымен қолдануға бола ма?

Иә, бірақ бөлмеде жеткілікті желдетуді қамтамасыз етуіңіз керек. Түтіннің қайтуын болдырмау үшін теріс қысым 0,04 мбар аспауы керек.

Кідірту функциясын қалай қосуға болады?

Кідірту функциясын қосу/өшіру үшін T1 пернесін шамамен 3 секунд басып тұрыңыз. Мотор мен жарық 30 минуттан кейін автоматты түрде өшеді.

S1 ЖШД жыпылықтауы нені білдіреді?

Тұрақты S1 ЖШД металл май сүзгісінің толу дабылын көрсетеді (100 сағат жұмыс істегеннен кейін). Жыпылықтау белсенді көмір сүзгісінің дабылын білдіреді (200 сағаттан кейін).

Белсенді көмір сүзгісін қалай ауыстыруға болады?

Көмір сүзгісін 200 сағат жұмыс істегеннен кейін ауыстыру керек. Сүзгіні сатып алу және ауыстыру үшін қызмет көрсету орталығына хабарласыңыз.

Сорғышты көмір сүзгісінсіз қолдануға бола ма?

Сорғыш көмір сүзгісінсіз шығару режимінде жұмыс істей алады. Қайта айналым режимінде көмір сүзгісі қажет.

Қашықтан басқару құрылғысын сорғышқа қалай байланыстыруға болады?

Қашықтан басқару құрылғысын растау үшін T4 пернесін 5 секунд басып тұрыңыз; ЖШД 2 рет жыпылықтайды. Жарамсыз ету үшін әрекетті қайталаңыз (1 жыпылықтау).

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HighLight 91 W FABER

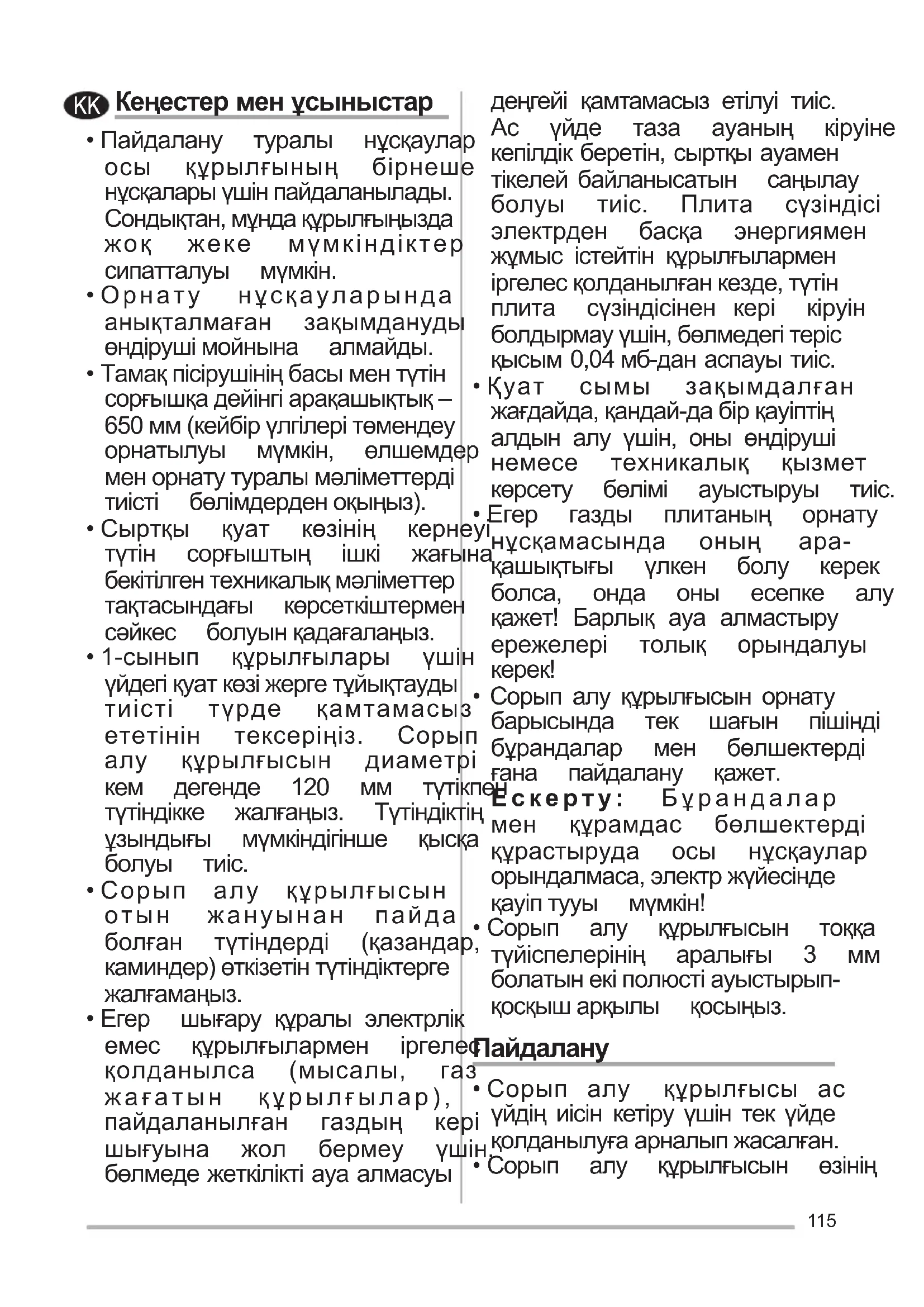

KK ПАЙДАЛАНУШЫ НУСКАУЛЫFЫ 115

Кенестер мен усыныстар

• Пайдалану туралы нускаулар осы кұрылғының бірнеше нусқалары үшін пайдаланылады. Сондықтан, мұнда кұрылғыңызда жоқ жеке мүмкіндіктер сипатталуы мүмкін.

• Орнату нүсқауларында анықталмаған зақымдануды өндіруші мойнына алмайды.

• Тамақ пісірушінің басы мен түтін сорғышка дейінгі арақашықтық – 650 мм (кейбір үлгілері төмендеу орнатылуы мүмкін, өлшемдер мен орнату туралы мәліметтерді тиісті бөлімдерден оқыңыз).

- Сырткы куат көзінің кернеуі тутін сорғыштың ішкі жағына бекітілген техникалық мәліметтер тактасындағы көрсеткіштермен сәйкес болуын қадағалаңыз.

• 1-сынып құрылғылары үшін үйдегі куат көзі жерге тұйықтауды тиісті түрде қамтамасыз ететінін тексеріңіз. Сорып алу құрылғысын диаметрі кем дегенде 120 мм түтікп түтіндікке жалғаңыз. Түтіндіктін үзындығы мүмкіндігінше қыска болуы тиіс.

• Сорып алу құрылғысын отын жануынан пайда болған түтіндерді (қазандар, қаминдер) өткізетін түтіндіктерге жалғамаңыз.

- Егер шығару құралы электрлік емес құрылғылармен іргеле қолданылса (мысалы, га жағатын құрылғылар), пайдаланылған газдың көр шығуына жол бермеу үш бөлмеде жеткілікті ауа алмасуы

денгейі қамтамасыз етілуі тиіс. Ас үйде таза ауаның кіруіне кепілдік беретін, сыртқы ауамен тікелей байланысатын саңылау болуы тиіс. Плита сүзіндісі электрден басқа энергиямен жұмыс істейтін құрылғылармен іргелес қолданылған кезде, түтін плита сүзіндісінен кері кіруін болдырмау үшін, бөлмедегі теріс қысым 0,04 мб-дан аспауы тиіс.

• Ķuat сымы зақымдалған жағдайда, қандай-да бір қауіптің алдын алу үшін, оны өндіруші немесе техникалық қызмет көрсету бөлімі ауыстыруы тиіс.
• Егер газды плитаның орнату нускамасында оның ара-қашықтығы үлкен болу керек болса, онда оны есепке алу қажет! Барлық ауа алмастыру ережелері толық орындалуы керек!
• Сорып алу құрылғысын орнату барысында тек шағын пішінді бұрандалар мен бөлшектерді ғана пайдалану қажет.
Ескерту: Бурандалар мен күрамдас бөлшектерді құрастыруда осы нұсқаулар орындалмаса, электр жүйесінде қауіп тууы мүмкін!
• Сорып алу кұрылғысын токқа , түйіспелерінің аралығы 3 мм болатын екі полюсті ауыстырып- қосқыш арқылы қосыңыз.

Пайдалану

колданылса (мысалы, газ жағатын құрылғылар), пайдаланылған газдың кері шығуына жол бермеу үшің бөлмеде жеткілікті ауа алмасуы

• Сорып алу құрылғысы ас і үйдің иісін кетіру үшін тек үйде ін қолданылуға арналып жасалған. • Сорып алу құрылғысын өзінің

арнайы мақсаттары үшін ғанақалдығын қайта өңдеу үшін, пайдалану қажет! қабылдау пунктіне өткізу қажет.

• Сорып алу кұрылғысы жүм істеп түрғанда үлкен жалын отты пайдаланбаңыз!
• Газдың жану карқындылығын үнемі бақылап отыру кажет. табаның сыртына шығып кетпей, оның тубіне бағытталуы тиіс.
• Жайпақ құыруға арналған жөнінде, өз қалаңыздағы табаларды пайдалану кезіндөзырлы мекемеге, қалдықтарды үнемі бақылау қажет: майқайта өндеу қызметіне немесе шамадан артық қызып кетсе,өнімді сатып алған дүкенге өртке ұласып кетуі мүмкін! хабарласыңыз.
• Сорып алу құрылғысыны астында құрамында спирт сүйықтықтарды жағып пісірменіз; өрт шығу қаупі бар!
• Бул кұрылғыны балалар жастан бастан, ал физика сезім мүшелері немесе ақыл-ой қабілеттері жөнінен кемістігі бар немесе білімі мен тәжіриб жеткіліксіз жандар білетіндердің көрсетуімен, нұсқаулыққа сәйкес пайдалануына болады. Балалардың кұрылғымен ойнауына жол бермеңіз! Балаларға ересектердің бақылауынан тыс кұрылғын пайдалануға да, тазартуға болмайды!
- САК БОЛЫНЫЗ: Кол жететін бөліктер пісіру кұрылғыларымен бірге қолданған кезде ыс болуы мүмкін.

Техникалық күтім көрсету

- Белгі ⚫ салынған құрылғыларды тұрмыстық қалдықтармен бірге тастамаңыз! Электрлік және электроникалық құрылғылардың

ы да ык

- Сорып алу кұрылғысын дымқыл шуберекпен нейтрал тазартқыш затты пайдаланып тазалау керек.

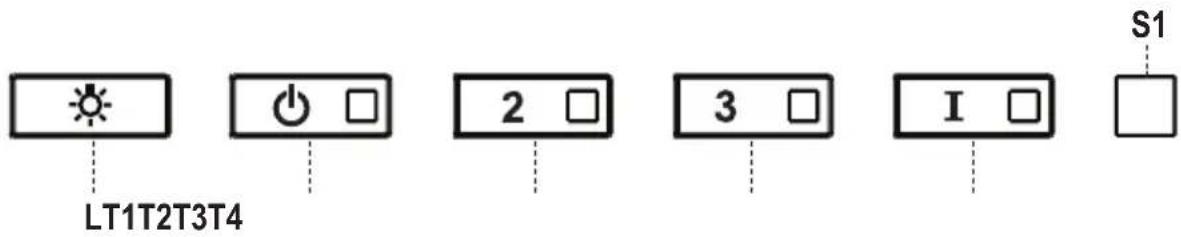

LT1T2T3T4 2 3 I S1

Түйме	Жарык диоды Жарык	диоды
L Шамдарды ең жоғарғы жылдамдықта іске ҚОСАДЫ/АЖЫРАТАДЫ.		-
T1 Моторды бірінші жылдамдықта іске қосады/ажыратады. -
		Кешіктіру функциясы:Кешіктіру функциясын белселдіру/өшіру үшін түймені шамам секунд басып тұрыңыз (30' кешіктірумен мотор, желдеткіштер және шам автоматты өшіру).Қарқынды немесе 24 сағат қосылған кезде қосу мүмкін емес.
T2	Моторды екінші жылдамдықта іске қосады.	-
	Белсендірілген Сүрек көмірі Сүзгісінің дабылын іске қосу үшін, барлық жуктемелер (Қозғалтқыш және Жарық дабылы) сөндірулі кезінде, түймені басыңыз және шамамен 5 секунд бойы ұстаңыз. Тиісті КӨРСЕТКІШ ШАМ растау үшін екі рет жанып-өшеді.Дабылды ажырату үшін, түймені қайтадан басыңыз және ең азы 5 секунд бойы басып ұстан тұрыңыз. Тиісті КӨРСЕТКІШ ШАМ бір рет жанып-өшеді.	Жарқылдаутүрган
T3	Моторды үшінші жылдамдықта іске қосады.	-
	Сүзгінің толып қалу дабылын өшіру үшін, барлық жукт (Қозғалтқыш және Жарық дабылы) сөндірулі түрган кезінде, басыңыз және шамамен 3 секунд бойы ұстаңыз. КӨРСЕТКІШ ШАМ S1 үш рет жанып-өшеді.	Жарқылдаутүймені
T4 Моторды ҚАРҚЫНДЫ жылдамдықта іске қосады.Бүл жылдамдық 6 минуттық жұмыска арналған. Бүл уақыт кейін, жүйе автоматты түрде бұрын орнатылған жылдамдыққа оралады. Егер мотор ажыратылған кезде белсендірілген болса, қақпак мерзім аяқталғанда АЖЫРАТЫЛГАН жағдайға өтеді.	-	өткеннен
	Екі рет жанып-өшкен КӨРСЕТКІШ ШАМ арқылы көрсетілінжарқылдау алыстан басқару пультін белсендіру үшін басыңыз және бойы басып ұстан тұрыңыз.Бір рет жанып-өшкен КӨРСЕТКІШ ШАМ арқылы көрсетілгендей, алыстан басқару пультін өшіру үшін басыңыз және 5 секунд бойы басып ұстан тұрыңыз.
S1	Кірленген Металды Сүзгілердің Дабылы, сүзгілерді жуу қажеттілігін көрсетеді. Апаттық дабылдама, сорып алатын шатырдың 100 сағаттық жұмысынан кейін іске қосылады.	Бекітілген
	Белсендірілген көмір сүзгісінің қанығуы туралы дабыл белгісін береді. Сүзінді зонты 200 сағат бойы жұмыс істегеннен кейін, сүзгіні ауыстыру керек.	Жарқылдау

Қашыктан Басқару

Кұрылғыны стандартты LR03-AAA түріндегі 1,5 В көміртегі мен мырыш сілтісінен жасалған бараеялармен (бірге берілмеген) жұмыс істейтін қашықтан басқару құралымен басқаруға болады.

• Кашыктан баскару күралын ыстык нэрселердің қасына қоймаңыз.
• Пайдаланылған батареяларды тиісті жолмен тастау керек.

i	Мотор Іске қосылды/Ажыратылды.
—	Әр басқан сайын жұмыс жылдамдығын азалтады.
+	Әр басқан сайын жұмыс жылдамдығын арттырады.
i	ҚАРҚЫНДЫ функцияны белсендіреді.Бүл жылдамдық 6 минуттық жұмыска арналған. Бүл уақыт өткеннен кейін, жүйе автоматты түрде бұрын орнатылған жылдамдыққа оралады. Егер мотор ажыратылған уақытта белсендірілген болса, қақпақ мерзім аяқталғанда АЖЫРАТЫЛФАН жағдайға өтеді. Ол, түймені қайтадан басу немесе моторды сөндіру түймесін басу арқылы сөндіріледі.
➊	- Сүзінді зонттың (жарық + мотор) 3і минуттан соң толығымен сөндірілуін белсендіру үшін осы түймені қыскаша басу керек.- Кідіріс режимін сөндіру немесе моторды сөндіру үшін осы түймені бірнеше секунд бойы басып тұру керек. Тиісті жарықдиод 0,5 секундтық кезенділікпен жыпылықтайды.
➁	Шамдар Іске қосылды / Ажыратылды,

Жарыктандыру куралы

- Ауыстыру үшін, техникалық қолдау көрсету орталығымен хабарласыңыз («Сатып алу үшін, техникалық қызмет көрсету орталығымен хабарласыңыз»).
