HighLight 121 X - ас үй желдеткіші FABER - Тегін пайдаланушы нұсқаулығы

Бренд	Faber
Модель	HighLight 121 X
Өнім түрі	Сорғыш қақпағы
Санат	Сорғыш
Орнатудың ең төменгі биіктігі	Пісіру бетінен 650 мм жоғары
Шығару құбырының диаметрі	Кемінде 120 мм
Қозғалтқыш жылдамдықтарының саны	4 (1, 2, 3 және Қарқынды)
Қарқынды функция	Иә, 6 минут уақыт белгіленген
Кідірту функциясы	Иә, 30 минутқа кейінге қалдырылған өшіру
Жарықтандыру	Жарық диодты (LED), реттелетін максималды қарқындылық
Қашықтан басқару	Иә, инфрақызыл пульт (LR03-AAA батареялары кірмейді)
Май сүзгісінің түрі	Металл, жууға болады (ыдыс жуғышта)
Белсенді көмір сүзгісі	Иіске қарсы, әр 200 жұмыс сағаты сайын ауыстырылады
Май сүзгісінің толықтығы дабылы	Иә, 100 жұмыс сағатынан кейін
Көмір сүзгісінің толықтығы дабылы	Иә, 200 жұмыс сағатынан кейін
Электрмен жабдықтау	230 В ~ 50 Гц (белгі тақтайшасын тексеріңіз)
Оқшаулау класы	I сынып (жерге қосу міндетті)
Максималды қуат	Нұсқаулықта көрсетілмеген (бағалау 300 Вт)
Өлшемдері (Ұ x Т x Б)	Көрсетілмеген (моделі 121 X, шамамен ені 120 см)
Салмағы	Көрсетілмеген (бағалау 20 кг)
Шу деңгейі	Көрсетілмеген (жылдамдыққа байланысты 50-65 дБ шамасында)
Сүзгілерге күтім жасау	Металл сүзгі: әр 2 ай сайын жуу; көмір сүзгі: әр 4-6 ай сайын ауыстыру
Сыртқы тазалау	Ылғал шүберек және бейтарап жуғыш зат
Қауіпсіздік ережелері	Сорғыштың астында жалынды пайдаланбаңыз, ашық отты қалдырмаңыз, фритюрлерді бақылау
Жөндеу мүмкіндігі	Бөлшектерді ауыстыру үшін (жарықтандыру, пульт) уәкілетті сервистік орталыққа хабарласыңыз

Жиі қойылатын сұрақтар - HighLight 121 X FABER

Май сүзгілерін қалай тазартуға болады?

Металл май сүзгілерін ыдыс жуғыш машинада немесе қолмен бейтарап жуғыш затпен жууға болады. Әр 2 ай сайын немесе қарқынды пайдалану кезінде жиірек тазарту ұсынылады. Назар аударыңыз: сүзгілерді қайта орнату алдында толық кептіріңіз.

Белсенді көмір сүзгісін қашан ауыстыру керек?

Белсенді көмір сүзгісі сорғыштың 200 жұмыс сағатынан кейін, яғни пайдалануға байланысты шамамен 4-6 ай сайын ауыстырылуы керек. S1 индикаторы толығу дабылын білдіру үшін жыпылықтайды.

Сүзгілердің толығу дабылын қалай қалпына келтіруге болады?

Көмір сүзгілерінің дабылын қалпына келтіру үшін барлық жүктемелер өшірулі кезде T3 пернесін шамамен 3 секунд басыңыз. S1 жарық диоды 3 рет жыпылықтайды. Май сүзгісі үшін тазалаудан кейін автоматты түрде қалпына келеді.

Пульт жұмыс істемейді, не істеу керек?

Батареяларды тексеріңіз (LR03 AAA), қажет болса ауыстырыңыз. Қашықтықта екеніңізге және сигналды бөгейтін кедергі жоқтығына көз жеткізіңіз. Мәселе сақталса, пультті T4 пернесін 5 секунд басып, жарық диоды 2 рет жыпылықтағанша қайта жұптаңыз.

Сорғыш пен пісіру беті арасындағы ең аз қашықтық қандай?

Қауіпсіздік қашықтығы кемінде 650 мм. Егер газ плитасының нұсқаулығы үлкенірек қашықтықты белгілесе, соны сақтаңыз.

Кідірту функциясын қалай пайдалануға болады?

T1 пернесін шамамен 3 секунд басып тұрыңыз. Қозғалтқыш пен жарықтандыру 30 минуттан кейін автоматты түрде өшеді. Өшіру үшін T1 пернесін қайтадан ұзақ басыңыз. Кідірту функциясы Қарқынды немесе 24 сағат режимінде қол жетімді емес.

Сорғышты сыртқы шығарусыз пайдалануға болады ма?

Иә, белсенді көмір сүзгісімен рециркуляция режимінде. Бұл жағдайда ауа сүзіліп, ас үйге қайтарылады. Көмір сүзгісінің орнатылғанына және үнемі ауыстырылып тұруына көз жеткізіңіз.

Сорғыш қосылмаса не істеу керек?

Электрмен жабдықтауды тексеріңіз: сорғыштың қосылғанын және екі полюсті ажыратқыштың қосулы екенін. Егер сым зақымдалған болса, оны өндіруші немесе уәкілетті сервистік орталық ауыстырсын.

Сорғыштың сыртын қалай тазартуға болады?

Ылғал шүберек пен бейтарап сұйық жуғыш затты қолданыңыз. Абразивті немесе спирт негізіндегі өнімдерді пайдаланбаңыз. Сорғыштың ішіне су кірмеуін қадағалаңыз.

Сорғышты әмбебап пультпен басқара аламын ба?

Жоқ, берілген пульт осы модельге арнайы. Оригиналды пультті пайдалануыңыз керек немесе Faber компаниясының сатудан кейінгі қызметінен қосалқы бөлшек сатып алуыңыз керек.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HighLight 121 X FABER

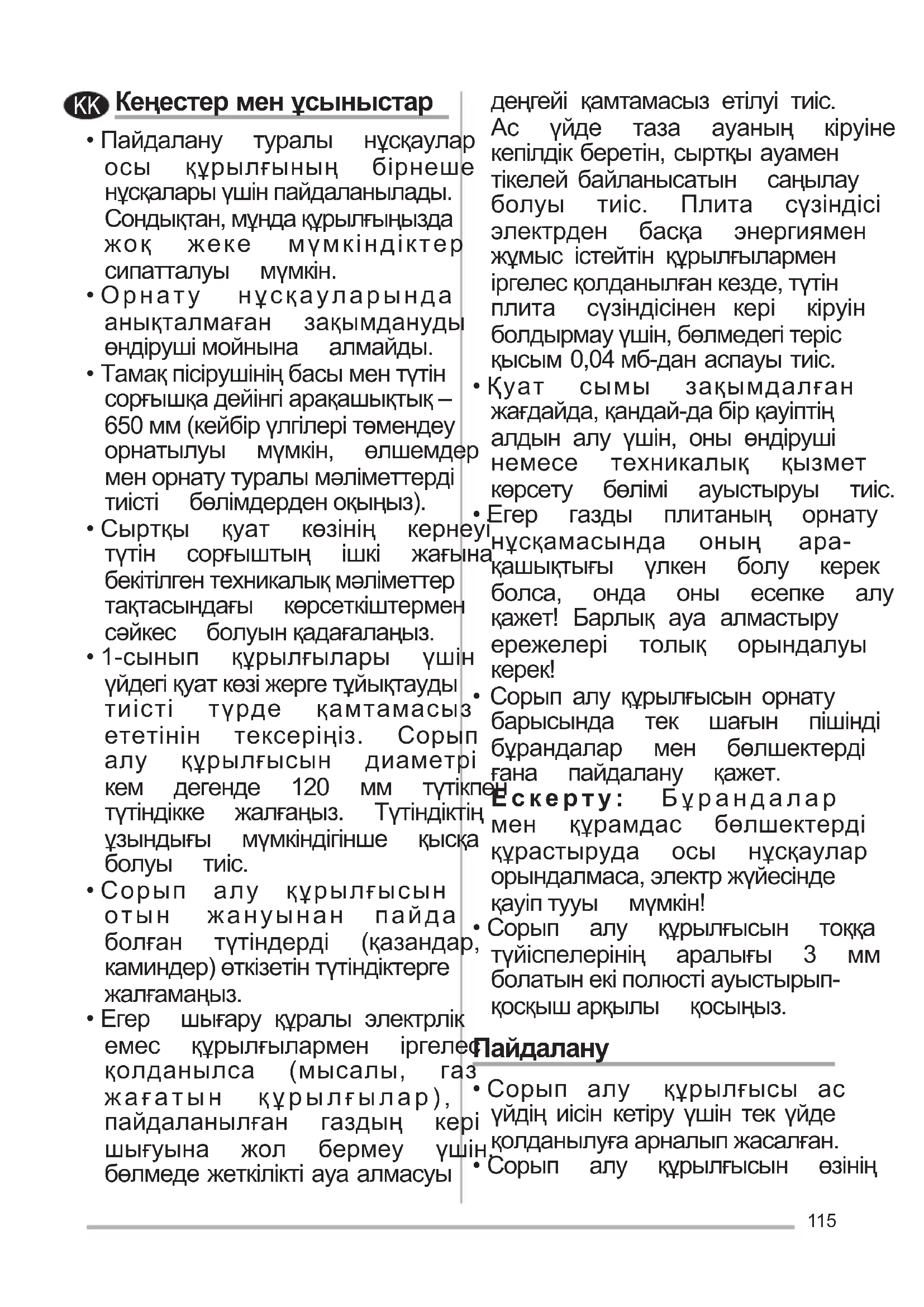

KK ПАЙДАЛАНУШЫ НУСКАУЛЫГЫ 115

Кенестер мен усыныстар

• Пайдалану туралы нускаулар осы кұрылғының бірнеше нусқалары үшін пайдаланылады. Сондықтан, мұнда кұрылғыңызда жоқ жеке мүмкіндіктер сипатталуы мүмкін.

• Орнату нүсқауларында анықталмаған зақымдануды өндіруші мойнына алмайды.

• Тамақ пісірушінің басы мен түтін сорғышка дейінгі арақашықтық – 650 мм (кейбір үлгілері төмендеу орнатылуы мүмкін, өлшемдер мен орнату туралы мәліметтерді тиісті бөлімдерден оқыңыз).

- Сырткы куат көзінің кернеуі тутін сорғыштың ішкі жағына бекітілген техникалық мәліметтер тақтасындағы көрсеткіштермен сәйкес болуын қадағалаңыз.

• 1-сынып құрылғылары үшін үйдегі куат көзі жерге тұйықтауды тиісті түрде қамтамасыз ететінін тексеріңіз. Сорып алу құрылғысын диаметрі кем дегенде 120 мм түтікп түтіндікке жалғаңыз. Түтіндіктін үзындығы мүмкіндігінше қыска болуы тиіс.

• Сорып алу құрылғысын отын жануынан пайда болған түтіндерді (қазандар, қаминдер) өткізетін түтіндіктерге жалғамаңыз.

- Егер шығару құралы электрлік емес құрылғылармен іргеле қолданылса (мысалы, га жағатын құрылғылар), пайдаланылған газдың көр шығуына жол бермеу үш бөлмеде жеткілікті ауа алмасуы

денгейі қамтамасыз етілуі тиіс. Ас үйде таза ауаның кіруіне кепілдік беретін, сыртқы ауамен тікелей байланысатын саңылау болуы тиіс. Плита сүзіндісі электрден басқа энергиямен жұмыс істейтін құрылғылармен іргелес қолданылған кезде, түтін плита сүзіндісінен кері кіруін болдырмау үшін, бөлмедегі теріс қысым 0,04 мб-дан аспауы тиіс.

• Ķuat сымы зақымдалған жағдайда, қандай-да бір қауіптің алдын алу үшін, оны өндіруші немесе техникалық қызмет көрсету бөлімі ауыстыруы тиіс.
• Егер газды плитаның орнату нускамасында оның ара-қашықтығы үлкен болу керек болса, онда оны есепке алу қажет! Барлық ауа алмастыру ережелері толық орындалуы керек!
• Сорып алу құрылғысын орнату барысында тек шағын пішінді бұрандалар мен бөлшектерді ғана пайдалану қажет.
Ескерту: Бурандалар мен күрамдас бөлшектерді құрастыруда осы нұсқаулар орындалмаса, электр жүйесінде қауіп тууы мүмкін!
• Сорып алу кұрылғысын токқа , түйіспелерінің аралығы 3 мм болатын екі полюсті ауыстырып- қосқыш арқылы қосыңыз.

Пайдалану

колданылса (мысалы, газ жағатын құрылғылар), пайдаланылған газдың кері шығуына жол бермеу үшін бөлмеде жеткілікті ауа алмасуы

• Сорып алу құрылғысы ас і үйдің иісін кетіру үшін тек үйде ін қолданылуға арналып жасалған. • Сорып алу құрылғысын өзінің

арнайы мақсаттары үшін ғанақалдығын қайта өңдеу үшін, пайдалану қажет! қабылдау пунктіне өткізу қажет.

• Сорып алу кұрылғысы жүм істеп түрғанда үлкен жалын отты пайдаланбаңыз!
• Газдың жану карқындылығын үнемі бақылап отыру кажет. табаның сыртына шығып кетпей, оның тубіне бағытталуы тиіс.
• Жайпақ құыруға арналған жөнінде, өз қалаңыздағы табаларды пайдалану кезіндөзырлы мекемеге, қалдықтарды үнемі бақылау қажет: майқайта өндеу қызметіне немесе шамадан артық қызып кетсе,өнімді сатып алған дүкенге өртке ұласып кетуі мүмкін! хабарласыңыз.
• Сорып алу құрылғысыны астында құрамында спирт сүйықтықтарды жағып пісірменіз; өрт шығу қаупі бар!
• Бул кұрылғыны балалар жастан бастан, ал физика сезім мүшелері немесе ақыл-ой қабілеттері жөнінен кемістігі бар немесе білімі мен тәжіриб жеткіліксіз жандар білетіндердің көрсетуімен, нұсқаулыққа сәйкес пайдалануына болады. Балалардың кұрылғымен ойнауына жол бермеңіз! Балаларға ересектердің бақылауынан тыс кұрылғын пайдалануға да, тазартуға болмайды!
- САК БОЛЫНЫЗ: Кол жететін бөліктер пісіру кұрылғыларымен бірге қолданған кезде ыс болуы мүмкін.

Техникалық күтім көрсету

- Белгі ⚫ салынған құрылғыларды тұрмыстық қалдықтармен бірге тастамаңыз! Электрлік және электроникалық құрылғылардың

ы да ык

- Сорып алу кұрылғысын дымқыл шуберекпен нейтрал тазартқыш затты пайдаланып тазалау керек.

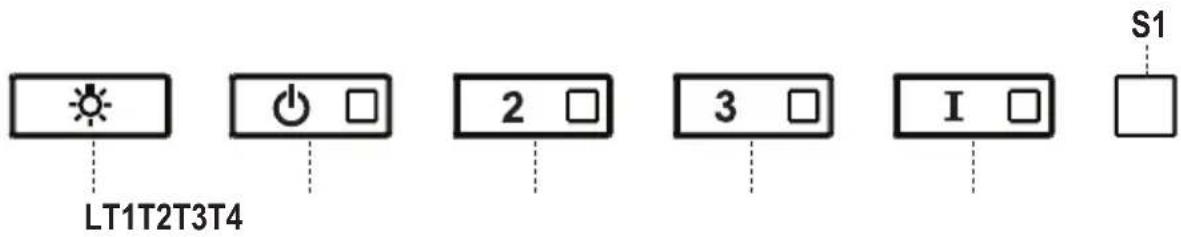

LT1T2T3T4 2 3 I S1

Туйме	Жарык диоды Жарык	диоды
L Шамдарды ең жоғарғы жылдамдықта іске ҚОСАДЫ/АЖЫРАТАДЫ.		-
T1 Моторды бірінші жылдамдықта іске қосады/ажыратады. -
		Кешіктіру функциясы:Кешіктіру функциясын белселдіру/өшіру үшін түймені шамам секунд басып тұрыңыз (30' кешіктірумен мотор, желдеткіштер және шам автоматты өшіру).Қарқынды немесе 24 сағат қосылған кезде қосу мүмкін емес.	Жарқылдау амен 3
T2	Моторды екінші жылдамдықта іске қосады.	-
	Белсендірілген Сүрек көмірі Сүзгісінің дабылын іске қосу үшін, барлық жуктемелер (Қозғалтқыш және Жарық дабылы) сөндірулі кезінде, түймені басыңыз және шамамен 5 секунд бойы ұстаңыз. Тиісті КӨРСЕТКІШ ШАМ растау үшін екі рет жанып-өшеді.Дабылды ажырату үшін, түймені қайтадан басыңыз және ең азы 5 секунд бойы басып ұстан тұрыңыз. Тиісті КӨРСЕТКІШ ШАМ бір рет жанып-өшеді.	Жарқылдау түрган
T3	Моторды үшінші жылдамдықта іске қосады.	-
	Сүзгінің толып қалу дабылын өшіру үшін, барлық жукт (Қозғалтқыш және Жарық дабылы) сөндірулі түрган кезінде, басыңыз және шамамен 3 секунд бойы ұстаңыз. КӨРСЕТКІШ ШАМ S1 үш рет жанып-өшеді.	Жарқылдау түймені
T4 Моторды ҚАРҚЫНДЫ жылдамдықта іске қосады.Бүл жылдамдық 6 минуттық жұмыска арналған. Бүл уақыт кейін, жүйе автоматты түрде бұрын орнатылған жылдамдыққа оралады. Егер мотор ажыратылған кезде белсендірілген болса, қақпак мерзім аяқталғанда АЖЫРАТЫЛГАН жағдайға өтеді.	-	өткеннен
	Екі рет жанып-өшкен КӨРСЕТКІШ ШАМ арқылы көрсетілін жәндійдан алыстан басқару пультін белсендіру үшін басыңыз және бойы басып ұстан тұрыңыз.Бір рет жанып-өшкен КӨРСЕТКІШ ШАМ арқылы көрсетілінгендей, алыстан басқару пультін өшіру үшін басыңыз және 5 секунд бойы басып ұстан тұрыңыз.	Жарқылдау 5 секунд
S1	Кірленген Металды Сүзгілердің Дабылы, сүзгілерді жуу қажеттілігін көрсетеді. Апаттық дабылдама, сорып алатын шатырдың 100 сағаттық жұмысынан кейін іске қосылады.	Бекітілген
	Белсендірілген көмір сүзгісінің қанығуы туралы дабыл белгісін береді. Сүзінді зонты 200 сағат бойы жұмыс істегеннен кейін, сүзгіні ауыстыру керек.	Жарқылдау

Қашыктан Басқару

Кұрылғыны стандартты LR03-AAA түріндегі

1,5 В көміртегі мен мырыш сілтісінен

жасалған бараеялармен (бірге берілмеген)

жұмыс істейтін қашықтан басқару құралымен басқаруға болады.

- Кашыктан баскару күралын ыстық нәрселердің қасына қоймаңыз.

- Пайдаланылған батареяларды тиісті жолмен тастау керек.

Мотор Isке қосылды/Ажыратылды.

Эр баскан сайын жұмыс жылдамдығын азалтады.

Эр баскан сайын жұмыс жылдамдығын арттырады.

КАРКЫНДЫ функцияны белсендіреді.

Бул жылдамдык 6 минуттык жұмыска

арналған. Бүл уақыт өткеннен кейін, жүйе автоматты түрде бұрын орнатылған

жылдамдыкка оралады. Егер мотор ажыратылған уақытта белсендірілген

болса, какпак мерзім аякталғанда

АЖЫРАТЫЛГАН жағдайға өтеді. Ол, түймені қайтадан басу немесе моторды сөндіру түймесін басу арқылы сөндіріледі.

- Сүзінді зонттың (жарық + мотор) 30

минуттан соң толығымен сөндірілуін

белсендіру үшін осы түймені қыскаша басу керек.

сөндіру үшін осы түймені бірнеше

секунд бойы басып түру керек. Тиісті

жарыкдиод 0,5 секундтык кезенділікпен жыпылыктайды.

Шамдар Isке қосылды / Ажыратылды,

Жарыктандыру күралы

- Ауыстыру үшін, техникалық қолдау көрсету орталығымен хабарласыңыз («Сатып алу үшін, техникалық қызмет көрсету орталығымен хабарласыңыз»).
