Merkki	Faber
Malli	HighLight 121 X
Tuotetyyppi	Liesituuletin
Kategoria	Liesituuletin
Asennuksen vähimmäiskorkeus	650 mm keittotason yläpuolella
Poistoilmakanavan halkaisija	vähintään 120 mm
Moottorin nopeuksien lukumäärä	4 (nopeus 1, 2, 3 ja Tehostus)
Tehostustoiminto	Kyllä, ajastettu 6 minuuttia
Viive-toiminto	Kyllä, viivästetty sammutus 30 minuuttia
Valaistus	LED, säädettävä maksimiteho
Kauko-ohjaus	Kyllä, infrapunakaukosäädin (paristot LR03-AAA eivät sisälly)
Rasvasuodattimen tyyppi	Pestävä metalli (astianpesukoneessa)
Aktiivihiilisuodatin	Hajunpoisto, vaihto 200 käyttötunnin välein
Rasvasuodattimen kyllästyshälytys	Kyllä, 100 käyttötunnin jälkeen
Hiilisuodattimen kyllästyshälytys	Kyllä, 200 käyttötunnin jälkeen
Sähkönsyöttö	230 V ~ 50 Hz (tarkista arvokilvestä)
Eristysluokka	Luokka I (maadoitus pakollinen)
Maksimiteho	Ei määritelty käyttöohjeessa (arvio 300 W)
Mitat (L x S x K)	Ei määritelty (malli 121 X, todennäköisesti 120 cm leveä)
Paino	Ei määritelty (arvio 20 kg)
Melutaso	Ei määritelty (arvio 50-65 dB nopeudesta riippuen)
Suodattimien huolto	Metallisuodatin: pese 2 kuukauden välein; hiilisuodatin: vaihda 4-6 kuukauden välein
Ulkopinnan puhdistus	Kostea liina ja neutraali pesuaine
Turvallisuusohjeet	Älä liekittää liesituulettimen alla, älä jätä avotulta, valvo rasvakeittimiä
Korjattavuus	Ota yhteyttä valtuutettuun huoltoon osien vaihtoa varten (valaistus, kaukosäädin)

Usein kysytyt kysymykset - HighLight 121 X FABER

Kuinka puhdistaa rasvasuodattimet Faber HighLight 121 X -liesituulettimesta?

Metalliset rasvasuodattimet pestään astianpesukoneessa tai käsin neutraalilla pesuaineella. Suositellaan puhdistusta 2 kuukauden välein, tai useammin jos käyttö on runsasta.Huomio: anna suodattimien kuivua kokonaan ennen takaisin asettamista.

Milloin aktiivihiilisuodatin vaihdetaan?

Aktiivihiilisuodatin on vaihdettava 200 käyttötunnin jälkeen, eli noin 4-6 kuukauden välein käytöstä riippuen. Merkkivalo S1 vilkkuu ilmaisten kyllästymishälytyksen.

Kuinka suodattimien kyllästyshälytys nollataan?

Hiilisuodattimien hälytyksen nollaamiseksi paina T3-painiketta noin 3 sekuntia, kun kaikki kuormat ovat pois päältä. LED S1 vilkkuu 3 kertaa. Rasvasuodattimen nollaus tapahtuu automaattisesti puhdistuksen jälkeen.

Kauko-ohjain ei toimi, mitä tehdä?

Tarkista paristot (tyyppi LR03 AAA), vaihda tarvittaessa. Varmista, että olet kantaman sisällä eikä mikään este estä signaalia. Jos ongelma jatkuu, yhdistä kaukosäädin painamalla T4-painiketta 5 sekuntia, kunnes LED vilkkuu 2 kertaa.

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Turvaetäisyys on vähintään 650 mm. Jos kaasulieden ohjeissa määritellään suurempi etäisyys, noudata sitä.

Kuinka käyttää Viive-toimintoa?

Pidä T1-painiketta painettuna noin 3 sekuntia. Moottori ja valaistus sammuvat automaattisesti 30 minuutin jälkeen. Poista toiminto käytöstä painamalla uudelleen pitkään T1:tä. Viive-toiminto ei ole käytettävissä Tehostus- tai 24h-tilassa.

Voinko käyttää liesituuletinta ilman ulkoilmanvaihtoa?

Kyllä, kierrätysversiossa aktiivihiilisuodattimella. Tällöin ilma suodatetaan ja palautetaan keittiöön. Varmista, että hiilisuodatin on asennettu ja vaihdetaan säännöllisesti.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista sähkönsyöttö: onko liesituuletin kytketty ja kaksinapainen kytkin päällä. Jos johto on vaurioitunut, vaihdata se valmistajalla tai valtuutetussa huollossa.

Kuinka puhdistaa liesituulettimen ulkopinta?

Käytä kosteaa liinaa ja neutraalia nestemäistä pesuainetta. Älä käytä hankaavia tai alkoholipohjaisia tuotteita. Vältä veden pääsyä liesituulettimen sisään.

Voinko käyttää yleiskaukosäädintä?

Ei, mukana toimitettu kaukosäädin on mallikohtainen. Käytä alkuperäistä kaukosäädintä tai hanki varaosa Faber-huollosta.

KÄYTTÖOHJE HighLight 121 X FABER

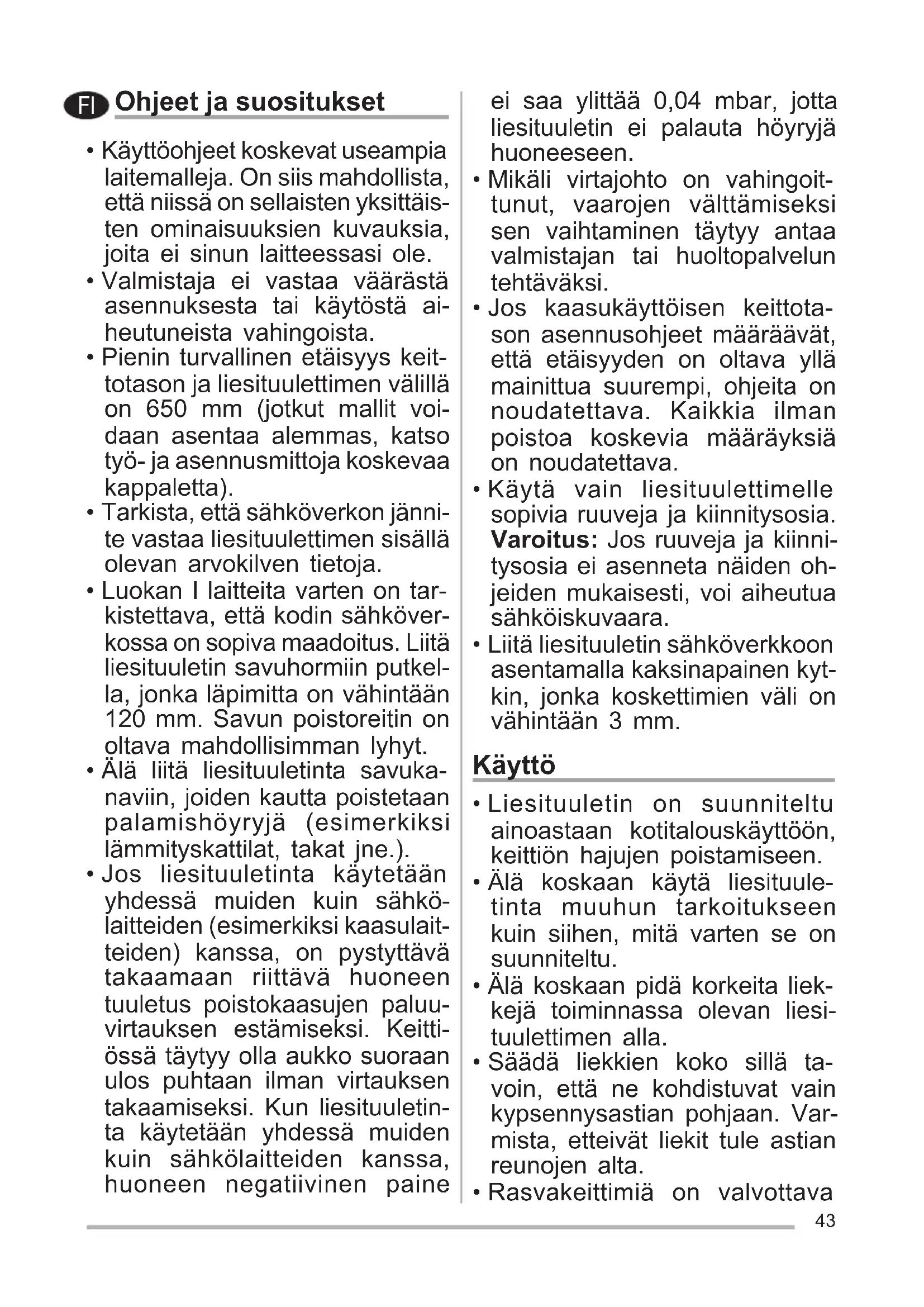

Fl Ohjeet ja suositukset

• Käyttöohjeet koskevat useampia laitemalleja. On siis mahdollista, että niissä on sellaisten yksittäisten ominaisuuksien kuvauksia, joita ei sinun laitteessasi ole.
• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keit- totason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus. Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Älä liitä liesituuletinta savuka- naviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Keittiössä täytyy olla aukko suoraan ulos puhtaan ilman virtauksen takaamiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine

ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.

• Mikäli virtajohto on vahingoittunut, vaarojen välttämiseksi sen vaihtaminen täytyy antaa valmistajan tai huoltopalvelun tehtäväksi.
• Jos kaasukäyttöisen keittota- son asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

Varoitus: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Liitä liesituuletin sähköverkkoon asentamalla kaksinapainen kytkin, jonka koskettimien väli on vähintään 3 mm.

Käyttö

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituule- tinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä ta- voin, että ne kohdistuvat vain kypsennysastian pohjaan. Var- mista, etteivät liekit tule astian reunojen alta.
  • Rasvakeittimiä on valvottava

jatkuvasti käytön aikana: yli-kuumentunut öljy voi syttyä palamaan.

• Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Alle 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
• "HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana".

Huolto

- Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

• Sammuta laite tai kytke se irti sähköverkosta ennen minkään puhdistus- tai huoltotoimenpi-teen aloittamista.
• Puhdista ja/tai vaihda suodat-timet määrätyn ajan kuluttua (tulipalovaara).

- Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesukoneessa (Z).

- Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunes-teellä.

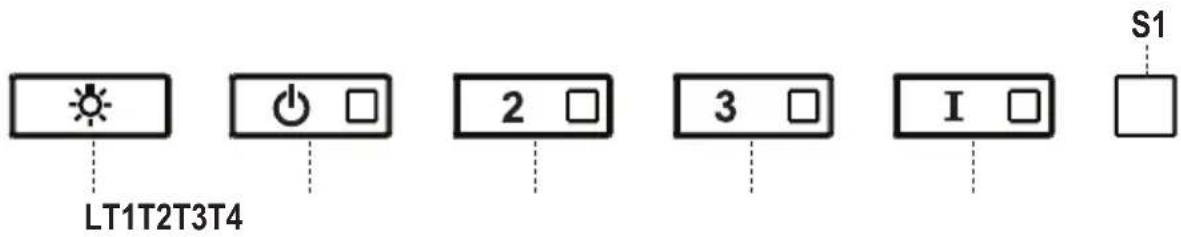

LT1T2T3T4 2 3 I S1

Painike Toiminto Merkkivalo
L Sytyttää/sammuttaa valot suurimmalla kirkkaudella. -
T1 Käynnistää/sammuttaa moottorin ensimmäisellä nopeudella. -
		Toiminto Ajastus:Jos pidät painiketta painettuna noin 3 s, se aktivoi/poistaa käytöstä ajastustoiminnon (moottorin, puhaltimien ja valon automaattinen ajastettu sammuttaminen 30 min kuluttua).Ei käytettävissä kun tehonopeus tai 24h on toiminnassa.	Vilkkuva
T2 Käynnistää moottorin toisella nopeudella. -
		Jos pidät painiketta painettuna noin 5 sekuntia kun kaikki toiminnot (moottori ja valo) on sammutettu, aktivoituu aktiivihilisuodattimen hälytys ja vastaava merkkivalo vilkkuu kaksi kertaa.Se poistetaan käytöstä painamalla painiketta uudelleen 5 sekunnin ajan, vastaava merkkivalo vilkkuu kerran.	Vilkkuva
T3 Käynnistää moottorin kolmannella nopeudella. -
		Jos pidät painiketta painettua noin 3 sekuntia kun kaikki toiminnot (moottori ja valo) on sammutettu, tapahtuu suodattimien täyttymisen hälytyksen kuittaus ja merkkivalo S1 vilkkuu kolme kertaa.	Vilkkuva
T4 Käynnistää moottorin TEHONOPEUDELLA.Nopeus on ajastettu 6 minuutin ajaksi. Kun aika on kulunut järjestelmä palaa automaattisesti aikaisemmin valitulle nopeudelle. Jos käynnistät toiminnon moottorin ollessa sammutettu, määrätyn ajan kuluttua laite palaa tapaan OFF.		-
		Jos pidät painiketta painettuna 5 sekunnin ajan, kaukosäädin aktivoituu ja sen merkkivalo vilkkuu kaksi kertaa.Jos pidät painiketta painettuna 5 sekunnin ajan, kaukosäädin poistuu käytöstä ja sen merkkivalo vilkkuu vain kerran.	Vilkkuva
S1 Osoittaa metallisten rasvasuodattimien täyttymisen hälytyksen.Suodattimet täytyy pestä. Hälytys käynnistyy liesituulettimen 100 käyttötunnin jälkeen.		Kiinteä
		Osoittaa aktiivihilihajusuodattimen täyttymisen hälytyksen, suodatin täytyy vaihtaa liesituulettimen 200 käyttötunnin jälkeen.	Vilkkuva

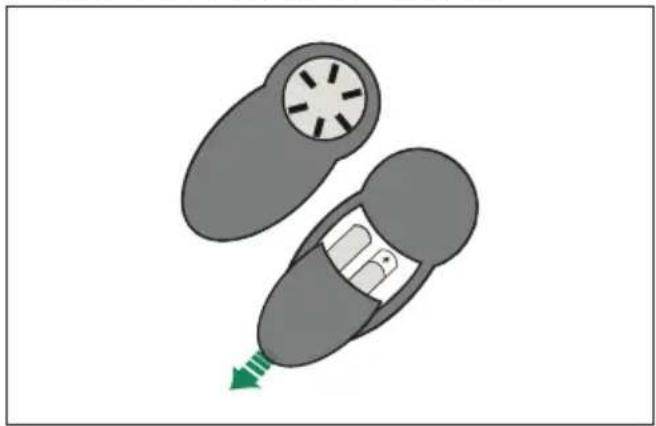

Kaukosäädin

Tätä laitetta voidaan ohjata kaukosäätimellä joka toimii alkali/sinkki-hiiliparistoilla 1,5V tyyppi standard LR03-AAA (eivät kuulu toimitukseen).

• Älä laita kaukosäädintä lämmönlähteiden lähelle.
• Älä jätä paristoja luontoon, vaan laita ne asianmukaiseen ke-räysastiaan.

	Moottori On/Off.
—	Alentaa käyttönopeutta jokaisella painalluksella.
+	Lisää käyttönopeutta jokaisella painalluksella.
i	Aktivoi TEHONOPEUDEN.Nopeus on ajastettu 6 minuutin ajaksi.Kun aika on kulunut järjestelmä palaa automaattisesti aikaisemmin valitulle no-peudelle. Jos käynnistät toiminnon moot-torin ollessa sammutettu, määrätyn ajan kuluttua laite palaa tapaan OFF. Toiminto poistetaan käytöstä painamalla samaa pai-niketta tai moottorin sammutuspainiketta.
⊕	- Painamalla painiketta lyhyesti liesituuletin sam-muu kokonaan (valot + moottori) 30 minuutin kuluttua.- Jos pidät painiketta painettuna muutaman sekunnin, ajatustoiminto poistuu käytöstä tai moottori sammu. Vastaava merkkivalo vilkkuu 0,5 sekunnin välein.
	Valo On/Off.

Valaistus

- Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
