HighLight 121 X - Köksfläkt FABER - Gratis bruksanvisning och manual

Märke	Faber
Modell	HighLight 121 X
Produkttyp	Köksfläkt
Kategori	Fläkt
Minsta installationshöjd	650 mm ovanför spisytan
Diameter på avluftningskanal	120 mm minst
Antal motorhastigheter	4 (hastighet 1, 2, 3 och Intensiv)
Intensivfunktion	Ja, timer 6 minuter
Fördröjningsfunktion	Ja, fördröjd avstängning 30 minuter
Belysning	LED, justerbar maximal intensitet
Fjärrkontroll	Ja, infraröd fjärrkontroll (batterier LR03-AAA medföljer inte)
Typ av fettfilter	Tvättbart metall (i diskmaskin)
Aktivt kolfilter	Luktavlägsnande, byte var 200 drifttimme
Larm för mättnad av fettfilter	Ja, efter 100 drifttimmar
Larm för mättnad av kolfilter	Ja, efter 200 drifttimmar
Elförsörjning	230 V ~ 50 Hz (kontrollera märkplåten)
Isoleringsklass	Klass I (jordning obligatorisk)
Maximal effekt	Ej specificerad i manualen (uppskattning 300 W)
Mått (L x D x H)	Ej specificerade (modell 121 X, troligen 120 cm bred)
Vikt	Ej specificerad (uppskattning 20 kg)
Ljudnivå	Ej specificerad (uppskattning 50-65 dB beroende på hastighet)
Filterunderhåll	Metallfilter: tvätta varannan månad; kolfilter: byt var 4-6 månad
Utvändig rengöring	Fuktig trasa och neutralt rengöringsmedel
Säkerhetsanvisningar	Flambera inte under fläkten, lämna inte öppen eld, övervaka fritöser
Reparerbarhet	Kontakta auktoriserad serviceverkstad för byte av delar (belysning, fjärrkontroll)

Vanliga frågor - HighLight 121 X FABER

Hur rengör jag fettfiltren på min Faber HighLight 121 X-fläkt?

Metallfettfiltren kan diskas i diskmaskin eller för hand med neutralt rengöringsmedel. Det rekommenderas att rengöra dem varannan månad, eller oftare vid intensiv användning.Observera: låt filtren torka helt innan du sätter tillbaka dem.

När ska jag byta aktivt kolfilter?

Det aktiva kolfiltret ska bytas efter 200 drifttimmar, dvs. ungefär var 4:e till 6:e månad beroende på användning. Indikatorn S1 blinkar för att signalera mättnadslarm.

Hur återställer jag mättnadslarmet för filtren?

För att återställa larmet för kolfiltret, tryck på knapp T3 i cirka 3 sekunder när alla laster är avstängda. LED S1 blinkar 3 gånger. För fettfiltret sker återställning automatiskt efter rengöring.

Fjärrkontrollen fungerar inte, vad gör jag?

Kontrollera batterierna (typ LR03 AAA), byt ut dem vid behov. Se till att du är inom räckhåll och att inget hinder blockerar signalen. Om problemet kvarstår, para ihop fjärrkontrollen genom att hålla knapp T4 intryckt i 5 sekunder tills LED blinkar 2 gånger.

Vilket är minimiavståndet mellan fläkten och spisytan?

Säkerhetsavståndet är minst 650 mm. Om instruktionerna för gasspisen anger ett större avstånd, följ det.

Hur använder jag fördröjningsfunktionen (Delay)?

Håll knapp T1 intryckt i cirka 3 sekunder. Motorn och belysningen stängs automatiskt av efter 30 minuter. För att avaktivera, tryck länge på T1 igen. Fördröjningsfunktionen är inte tillgänglig i intensiv- eller 24h-läge.

Kan jag använda fläkten utan utvändig avluftning?

Ja, i recirkulationsversion med aktivt kolfilter. I så fall filtreras luften och återförs till köket. Se till att kolfiltret är installerat och byts ut regelbundet.

Vad gör jag om fläkten inte startar?

Kontrollera elförsörjningen: att fläkten är inkopplad och att den bipolära strömbrytaren är i på-läge. Om sladden är skadad, låt tillverkaren eller auktoriserad service byta ut den.

Hur rengör jag fläktens utsida?

Använd en fuktig trasa och neutralt flytande rengöringsmedel. Använd inte slipande eller alkoholbaserade produkter. Undvik att vatten tränger in i fläktens insida.

Kan jag styra fläkten med en universal fjärrkontroll?

Nej, den medföljande fjärrkontrollen är specifik för denna modell. Du måste använda originalfjärrkontrollen eller köpa en reservdel från Fabers serviceavdelning.

BRUKSANVISNING HighLight 121 X FABER

Rekommendationer och tips

• Bruksanvisningen refererar till olika modeller av denna apparat. Med anledning av detta kan det finnas beskrivningar av enskilda egenskaper som inte gäller den specifika apparaten.
• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning. Anslut köksfläkten till en rökgask med en min. rördiameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Anslut inte fläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för en tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsga I köket ska det finnas en öppning i direkt förbindelse med utsidan för att garantera tillflödet av ren luft. När köksfläkten

används i kombination med andra apparater som inte är eldrivna, får inte lokalens negativa lufttryck överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
- Om elkabeln skadas, ska den bytas av tillverkaren eller av servicecentret för att undvika varje risk.
- Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, ärmåste det beaktas. Följ gällande lagstiftning angående utsugning av luft.
- Använd endast skruvar och beslag som är lämpliga för köksfläkten.
Obs! Om det inte installeras skruvar och fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.
Anslut köksfläkten till elnätet genom att använda en tvåpolig brytare som har min. 3 mm kontaktavständ.

Användning

• Köksfläkten har uteslutande konstruerats för hushållsbruk, för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när
• den är igång.

• Justera lågans styrka så att den endast berör kokkärlets botten och inte slickar utmed dess sidor.

• Fritöserna ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

• Flambera inte under köksfläkten. Det finns risk för eldsvå
• Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn av en vuxen.

- WARNING! De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

Underhåll

• Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör

du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

• Stäng av eller frånkoppla a. apparaten från elnätet före rengöring eller underhåll.
• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk).

- Fettfiltren ska rengöras varannan månad eller oftare vid intensiv användning. De kan diskas i diskmaskin (Z).

- Rengör köksfläkten med en fuktig trasa och ett neutralt flytande rengöringsmedel.

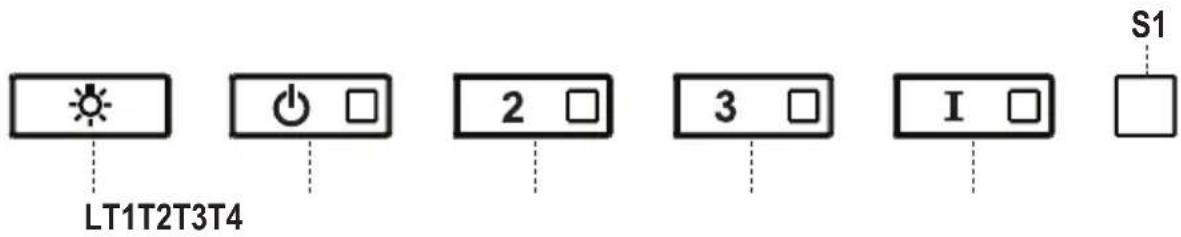

LT1T2T3T4 2 3 I S1

Knapp	Funktion Lysdiod
L Tänder och släcker belysningen med max. intensitet. -
T1 Slår på/stänger av motorn på den första hastigheten. -
		Funktion Delay:Tryck på knappen i cirka 3 sekunder för att aktivera/avaktivera funktionenDelay (den automatiska avstängningen av motorn, fläktarna och fördröjs med 30 minuter).Kan inte aktiveras när Intensiv eller 24h är aktiverad.
T2 Slår på motorn på den andra hastigheten. -
		Tryck på knappen i cirka 5 sekunder, när alla belastningar (motor + belysning)är avstängda, för att aktivera larmet för filter med aktivt kol. Tillhörande lysdiodblinkar två gånger.För att avaktivera det, trycker du på nytt på knappen i ytterligare 5 sekunder.Tillhörande lysdiod blinkar en gång.
T3 Slår på motorn på den tredje hastigheten. -
		Tryck på knappen i cirka 3 sekunder, när alla belastningar är avstängda(motor + belysning), för att nollställa larmet för mättadeS1 blinkar tre gånger.
T4 Slår på motorn på den INTENSIVA hastigheten.Denna hastighet är tidsinställd på 6 minuter. Efter förfluten tid återgår systemet automatiskt till den tidigare valda hastigheten. Om den har aktiverats med avstängd motor går systemet till läget OFF när tiden har förflutit.		-
		Tryck på knappen i 5 sekunder för att aktivera fjärrkontrollen. Samma lysdiod blinkar två gånger.Tryck på knappen i 5 sekunder för att avaktivera fjärrkontrollen. Tillhörande lysdiod blinkar en enda gång.
S1	Signalerar larmet för mättade metallfettfilter och nödvändigheten att diska dem. Larmet träder i funktion efter 100 timmar av effektivt arbete av köksfläkten.	Fast
	Signalerar larmet för mättat luktfilter med aktivt kol, som måste bytas ut efter 200 timmar av effektivt arbete av köksfläkten.	Blinkande

Fjärrkontroll

Den här apparaten kan kontrolleras med en fjärrkontroll, driven med alkaliska zink-kol batterier på 1,5 V av standardtyp LR03-AAA (medföljer ej).

• Lägg inte fjärrkontrollen i närheten av värmekällor.
• Kasta inte batterier i naturen, lägg dem i de speciella behållarna.

	On/Off motor.
—	Sänker fläkthastigheten vid varje intryckning.
+	Ökar fläkthastigheten vid varje intryckning.
i	Aktiverar INTENSIVFUNKTIONEN.Denna hastighet är tidsinställd på 6 minuter. Efter förfluten tid återgår systemet automatiskt till den tidigare valda hastigheten. Om den har aktiverats med avstängd motor går systemet till läget OFF när tiden har förflutit. Tryck på samma knapp el knappen “Off motor” för att avaktivera.
	- Ett kort tryck på knappen aktiverar köksfläktens to-tala stoppläge (belysning + motor) efter 30 minuter.- Tryck på knappen i några sekunder för att av-aktivera funktionen Delay eller stänga av motorn. Tillhörande lysdiod blinkar var 0,5 sekund.
	On/Off belysning.

Belysning

- För byte kontakta servicecenter ("För inköpet vänd dig till ett servicecentra").
