Marca	Faber
Modelo	HighLight 121 X
Tipo de producto	Campana extractora
Categoría	Campana
Altura mínima de instalación	650 mm por encima de la superficie de cocción
Diámetro del conducto de evacuación	120 mm mínimo
Número de velocidades del motor	4 (velocidad 1, 2, 3 e Intensiva)
Función Intensiva	Sí, temporizada 6 minutos
Función Delay	Sí, apagado diferido de 30 minutos
Iluminación	LED, intensidad máxima regulable
Control remoto	Sí, control remoto infrarrojo (pilas LR03-AAA no incluidas)
Tipo de filtro de grasas	Metálico lavable (en lavavajillas)
Filtro de carbón activo	Anti-olores, reemplazo cada 200 h de funcionamiento
Alarma saturación filtro grasas	Sí, después de 100 h de funcionamiento
Alarma saturación filtro carbón	Sí, después de 200 h de funcionamiento
Alimentación eléctrica	230 V ~ 50 Hz (verificar placa de características)
Clase de aislamiento	Clase I (toma a tierra obligatoria)
Potencia máxima	No especificada en el manual (estimación 300 W)
Dimensiones (An x Pr x Al)	No especificadas (modelo 121 X, probablemente 120 cm de ancho)
Peso	No especificado (estimación 20 kg)
Nivel sonoro	No especificado (estimación 50-65 dB según velocidad)
Mantenimiento de los filtros	Filtro metálico: lavar cada 2 meses; filtro carbón: reemplazar cada 4-6 meses
Limpieza exterior	Paño húmedo y detergente neutro
Instrucciones de seguridad	No flamear debajo de la campana, no dejar fuegos vivos, vigilancia de freidoras
Reparabilidad	Contactar servicio técnico autorizado para reemplazo de piezas (iluminación, control remoto)

Preguntas frecuentes - HighLight 121 X FABER

¿Cómo limpiar los filtros de grasas de mi campana Faber HighLight 121 X?

Los filtros de grasas metálicos se lavan en lavavajillas o a mano con un detergente neutro. Se recomienda limpiarlos cada 2 meses, o más a menudo en caso de uso intensivo.Atención: siempre dejar que los filtros se sequen completamente antes de volver a colocarlos.

¿Cuándo debo reemplazar el filtro de carbón activo?

El filtro de carbón activo debe reemplazarse después de 200 horas de funcionamiento efectivo de la campana, es decir, aproximadamente cada 4 a 6 meses según el uso. El indicador S1 parpadea para señalar la alarma de saturación.

¿Cómo restablecer la alarma de saturación de los filtros?

Para restablecer la alarma de los filtros de carbón, presione la tecla T3 durante aproximadamente 3 segundos cuando todas las cargas estén apagadas. El LED S1 parpadea 3 veces. Para el filtro de grasas, el restablecimiento es automático después de la limpieza.

El control remoto no funciona, ¿qué hacer?

Verifique las pilas (tipo LR03 AAA), reemplácelas si es necesario. Asegúrese de estar dentro del alcance y de que ningún obstáculo bloquee la señal. Si el problema persiste, empareje el control remoto manteniendo presionada la tecla T4 durante 5 segundos hasta que el LED parpadee 2 veces.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia de seguridad mínima es de 650 mm. Si las instrucciones de la placa de cocción a gas especifican una distancia mayor, respete esa.

¿Cómo usar la función Delay (apagado diferido)?

Mantenga presionada la tecla T1 durante aproximadamente 3 segundos. El motor y la iluminación se apagarán automáticamente después de 30 minutos. Para desactivar, presione nuevamente prolongadamente T1. La función Delay no está disponible en modo Intensivo o 24h.

¿Puedo usar la campana sin evacuación exterior?

Sí, en versión de recirculación con filtro de carbón activo. En este caso, el aire se filtra y se devuelve a la cocina. Asegúrese de que el filtro de carbón esté instalado y reemplazado regularmente.

¿Qué hacer si la campana no enciende?

Verifique la alimentación eléctrica: que la campana esté enchufada y que el interruptor bipolar esté en posición de encendido. Si el cable está dañado, hágalo reemplazar por el fabricante o un servicio técnico autorizado.

¿Cómo limpiar el exterior de la campana?

Utilice un paño húmedo y un detergente líquido neutro. No use productos abrasivos ni a base de alcohol. Evite que entre agua dentro de la campana.

¿Puedo controlar la campana con un control remoto universal?

No, el control remoto suministrado es específico para este modelo. Debe usar el control remoto original o comprar una pieza de repuesto en el servicio postventa de Faber.

MANUAL DE USUARIO HighLight 121 X FABER

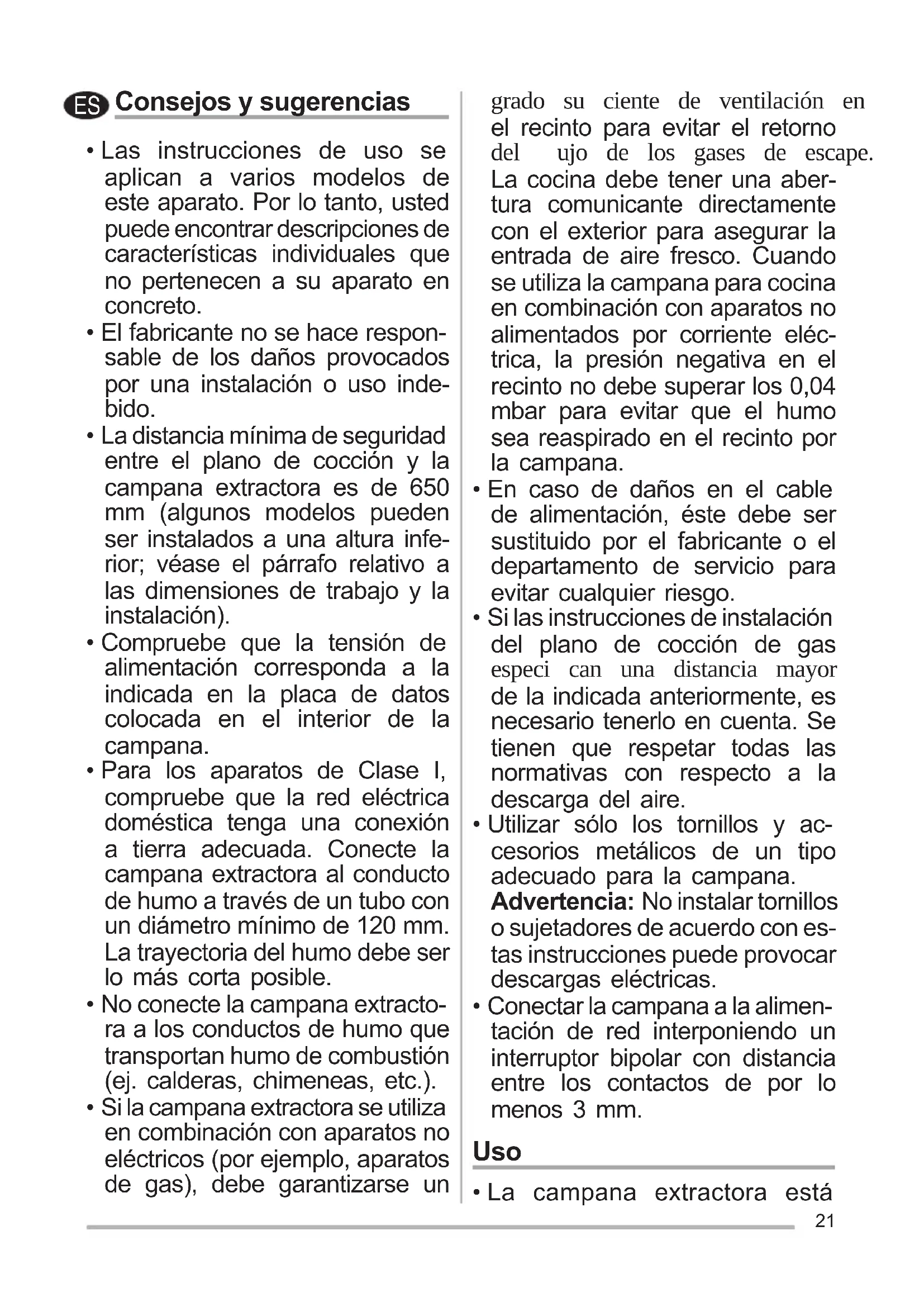

ES Consejos y sugerencias

- Las instrucciones de uso se aplican a varios modelos de este aparato. Por lo tanto, usted puede encontrar descripciones de características individuales que no pertenecen a su aparato en concreto.

- El fabricante no se hace responsable de los daños provocados por una instalación o uso indebido.

- La distancia mínima de seguridad entre el plano de cocción y la campana extractora es de 650 mm (algunos modelos pueden ser instalados a una altura inferior; véase el párrafo relativo a las dimensiones de trabajo y la instalación).

- Compruebe que la tensión de alimentación corresponda a la indicada en la placa de datos colocada en el interior de la campana.

- Para los aparatos de Clase I, compruebe que la red eléctrica doméstica tenga una conexión a tierra adecuada. Conecte la campana extractora al conducto de humo a través de un tubo con un diámetro mínimo de 120 mm. La trayectoria del humo debe ser lo más corta posible.

- No conecte la campana extractora a los conductos de humo que transportan humo de combustión (ej. calderas, chimeneas, etc.).

- Si la campana extractora se utiliza en combinación con aparatos no eléctricos (por ejemplo, aparatos de gas), debe garantizarse un

grado su ciente de ventilación en el recinto para evitar el retorno del ujo de los gases de escape.

La cocina debe tener una abertura comunicante directamente con el exterior para asegurar la entrada de aire fresco. Cuando se utiliza la campana para cocina en combinación con aparatos no alimentados por corriente eléctrica, la presión negativa en el recinto no debe superar los 0,04 mbar para evitar que el humo sea reaspirado en el recinto por la campana.

- En caso de daños en el cable de alimentación, éste debe ser sustituido por el fabricante o el departamento de servicio para evitar cualquier riesgo.

- Si las instrucciones de instalación del plano de cocción de gas especi can una distancia mayor de la indicada anteriormente, es necesario tenerlo en cuenta. Se tienen que respetar todas las normativas con respecto a la descarga del aire.

- Utilizar sólo los tornillos y accesorios metálicos de un tipo adecuado para la campana.

Advertencia: No instalar tornillos o sujetadores de acuerdo con estas instrucciones puede provocar descargas eléctricas.

- Conectar la campana a la alimentación de red interponiendo un interruptor bipolar con distancia entre los contactos de por lo menos 3 mm.

Uso

• La campana extractora está

diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.

- Nunca utilice la campana para fines distintos de aquellos los que fue diseñada.

- No deje nunca llamas altas bajo la campana cuando está en funcionamiento.

- Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.

- Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

- No realice flambeados bajo campana: se podría producir un incendio.

- Este aparato puede ser usado por niños de edad no inferior a 8 años y por personas con reducidas capacidades psicológicas, físicas y sensoriales o con experiencia o conocimiento inadecuados, siempre que estén cuidadosamente supervisados e instruidos sobre cómo utilizar de forma segura el equipo y los peligros que esto implica. Asegúrese de que los niños no jueguen con el aparato. La limpieza y mantenimiento por parte del usuario no deben ser realizados por los niños, a menos que sean supervisados.

- ATENCIÓN: las partes accesibles pueden calentarse mucho durante el uso de aparatos de cocción.

Mantenimiento

- El símbolo en el producto o en el embalaje indica que el producto no se debe considerar para un desecho doméstico normal. El producto a eliminar se debe llevar a un centro de recogida apropiado para el reciclado de equipos eléctricos y electrónicos. Mediante la eliminación de este producto de manera apropiada, se contribuye a evitar consecuencias negativas para el medio ambiente y para la salud, que pudieran derivarse de una eliminación inadecuada del producto. Para obtener informaciones más detalladas sobre el reciclaje de la este producto, ponerse en contacto con el ayuntamiento, el servicio local de eliminación de desechos o la tienda donde se compró el producto.

- Apague o desconecte el aparato de la red eléctrica antes de cualquier operación de limpieza o mantenimiento.

- Limpie y/o reemplace los filtro después del período de tiempo especificado (peligro de incendio).

- Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

- Limpie la campana con un paño húmedo y un detergente líquido suave.

LT1T2T3T4 2 3 I S1

Tecla Función Led
L Enciende/Apaga las luces a la máxima luminosidad. -
T1 Enciende/Apaga el motor a la primera velocidad. -
		Función Delay:Manteniendo presionado el botón durante aproximadamente 3 seg., Activa/Desactiva la función Delay (apagado automático del motor, los ventiladores y la iluminación con retardo de 30').No se puede activar con Intensiva o 24h encendidos.
T2 Enciende el motor a la segunda velocidad. -
		Manteniendo presionado el botón durante unos 5 segundos, cuando todas las cargas están apagadas (Motor+Luz), se activa la alarma de carbón activo y se muestra un doble parpadeo del led correspondiente. Para desactivarlo, se presiona de nuevo el botón durante otros 5 segundos visualizando un solo parpadeo del led correspondiente.
T3 Enciende el motor a la tercera velocidad. -
		Manteniendo presionada la tecla durante aproximadamente 3 segundos, cuando todas las cargas están apagadas (motor+luz) se efectúa el reset de la alarma de saturación de filtros, visualizando el triple parpadeo del led S1.
T4 Enciende el motor a la velocidad INTENSIVA.Esta velocidad está temporizada en 6 minutos. Una vez terminado el tiempo, el sistema vuelve automáticamente a la velocidad seleccionada precedentemente. Si se activa con motor apagado, una vez terminado el tiempo pasa al modo OFF.		-
		Manteniendo presionada durante 5 segundos se habilita el telemando visualizando un doble parpadeo del mismo led.Manteniendo presionada la tecla durante 5 segundos se deshabilita el telemando visualizando el parpadeo del led correspondiente una sola vez.
S1	Señala la alarma de saturación de los filtros antigrasa metálicos y la necesidad de lavarlos. La alarma se activa después de 100 horas de trabajo efectivo de la campana.	Fijo
	Indica la alarma de saturación del filtro antiolor de carbón activo, que se debe sustituir después de 200 horas de trabajo efectivo de la campana.	Intermitente

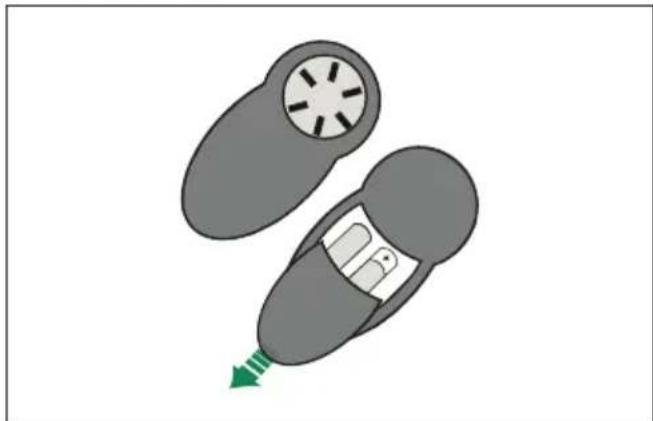

Mando a distancia

El aparato puede comandarse con un mando a distancia que funciona con pilas alcalinas zinkcarbón de 1,5 V del tipo standard LR03-AAA (no includo).

• No dejar el mando a distancia cerca de una fuente de calor.
• Tirar las pilas, cuando se hayan agotado, en los contenedores especiales colocados con dicho fin.

	On/Off Motor.
	Disminuye la velocidad de ejercicio cada vez que se presiona.
	Aumenta la velocidad de ejercicio cada vez que se presiona.
	Activa la función INTENSIVA.Esta velocidad está temporizada en 6 minutos. Una vez terminado el tiempo, el sistema retorna automáticamente a la velocidad anteriormente seleccionada. Si se activa con el motor apagado una vez terminado el tiempo pasa al modo OFF. Se desactiva presionando el mismo botón o el botón “OFF motor”.
	- Presionando brevemente este botón se activa el modo de parada total de la campana (luces + motor) después de 30 minutos.- Manteniendo presionado el botón durante unos segundos, se apaga el modo Delay o, apagar el motor. El led correspondiente parpadea cada 0,5 segundos.
	On / Off Luces.

Iluminación

- Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
