HighLight 121 X - Dunstabzugshaube FABER - Kostenlose Bedienungsanleitung

Marke	Faber
Modell	HighLight 121 X
Produkttyp	Dunstabzugshaube
Kategorie	Haube
Minimale Installationshöhe	650 mm über der Kochfläche
Durchmesser des Abluftkanals	mindestens 120 mm
Anzahl der Motorstufen	4 (Stufe 1, 2, 3 und Intensivstufe)
Intensivfunktion	Ja, zeitgesteuert 6 Minuten
Delay-Funktion	Ja, verzögerte Abschaltung nach 30 Minuten
Beleuchtung	LED, maximale Intensität einstellbar
Fernbedienung	Ja, Infrarot-Fernbedienung (Batterien LR03-AAA nicht im Lieferumfang)
Typ des Fettfilters	Metall, waschbar (spülmaschinengeeignet)
Aktivkohlefilter	Geruchsneutralisierend, Austausch alle 200 Betriebsstunden
Sättigungsalarm Fettfilter	Ja, nach 100 Betriebsstunden
Sättigungsalarm Kohlefilter	Ja, nach 200 Betriebsstunden
Stromversorgung	230 V ~ 50 Hz (Typenschild prüfen)
Isolationsklasse	Klasse I (Erdung erforderlich)
Maximale Leistung	Nicht in der Anleitung angegeben (Schätzung 300 W)
Abmessungen (B x T x H)	Nicht angegeben (Modell 121 X, wahrscheinlich 120 cm breit)
Gewicht	Nicht angegeben (Schätzung 20 kg)
Geräuschpegel	Nicht angegeben (Schätzung 50-65 dB je nach Stufe)
Filterwartung	Metallfilter: alle 2 Monate reinigen; Kohlefilter: alle 4-6 Monate austauschen
Außenreinigung	Feuchtes Tuch und neutrales Reinigungsmittel
Sicherheitshinweise	Nicht unter der Dunstabzugshaube flambieren, keine offenen Flammen, Überwachung von Fritteusen
Reparierbarkeit	Kontaktieren Sie den autorisierten Kundendienst für Ersatzteile (Beleuchtung, Fernbedienung)

Häufig gestellte Fragen - HighLight 121 X FABER

Wie reinige ich die Fettfilter meiner Faber HighLight 121 X Dunstabzugshaube?

Die Metallfettfilter können in der Spülmaschine oder von Hand mit einem neutralen Reinigungsmittel gewaschen werden. Es wird empfohlen, sie alle 2 Monate oder bei starker Nutzung häufiger zu reinigen.Achtung: Lassen Sie die Filter immer vollständig trocknen, bevor Sie sie wieder einsetzen.

Wann muss ich den Aktivkohlefilter ersetzen?

Der Aktivkohlefilter muss nach 200 effektiven Betriebsstunden der Dunstabzugshaube ersetzt werden, also etwa alle 4 bis 6 Monate je nach Nutzung. Die Anzeige S1 blinkt, um den Sättigungsalarm zu signalisieren.

Wie setze ich den Sättigungsalarm der Filter zurück?

Um den Alarm des Kohlefilters zurückzusetzen, drücken Sie die Taste T3 etwa 3 Sekunden lang, wenn alle Lasten ausgeschaltet sind. Die LED S1 blinkt 3 Mal. Bei Fettfiltern erfolgt das Zurücksetzen automatisch nach der Reinigung.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie die Batterien (Typ LR03 AAA) und ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass Sie sich in Reichweite befinden und kein Hindernis das Signal blockiert. Wenn das Problem weiterhin besteht, koppeln Sie die Fernbedienung neu, indem Sie die Taste T4 5 Sekunden lang gedrückt halten, bis die LED 2 Mal blinkt.

Was ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm. Wenn die Anleitung des Gaskochfelds einen größeren Abstand vorschreibt, halten Sie diesen ein.

Wie benutze ich die Delay-Funktion (verzögerte Abschaltung)?

Halten Sie die Taste T1 etwa 3 Sekunden lang gedrückt. Der Motor und die Beleuchtung schalten sich nach 30 Minuten automatisch aus. Zum Deaktivieren drücken Sie erneut lange auf T1. Die Delay-Funktion ist im Intensiv- oder 24h-Modus nicht verfügbar.

Kann ich die Dunstabzugshaube ohne Außenabluft verwenden?

Ja, in der Umluftversion mit Aktivkohlefilter. In diesem Fall wird die Luft gefiltert und in die Küche zurückgeführt. Stellen Sie sicher, dass der Aktivkohlefilter installiert und regelmäßig ausgetauscht wird.

Was tun, wenn sich die Dunstabzugshaube nicht einschaltet?

Überprüfen Sie die Stromversorgung: Ist die Dunstabzugshaube eingesteckt und der zweipolige Schalter auf Ein? Wenn das Kabel beschädigt ist, lassen Sie es vom Hersteller oder einem autorisierten Kundendienst ersetzen.

Wie reinige ich die Außenseite der Dunstabzugshaube?

Verwenden Sie ein feuchtes Tuch und ein neutrales Flüssigwaschmittel. Verwenden Sie keine Scheuermittel oder alkoholhaltigen Produkte. Vermeiden Sie, dass Wasser in das Innere der Dunstabzugshaube eindringt.

Kann ich die Dunstabzugshaube mit einer Universalfernbedienung steuern?

Nein, die mitgelieferte Fernbedienung ist modellspezifisch. Sie müssen die Originalfernbedienung verwenden oder ein Ersatzteil beim Faber-Kundendienst kaufen.

BEDIENUNGSANLEITUNG HighLight 121 X FABER

DE GEBRAUCHSANLEITUNG....7

FR MANUEL D'UTILISATION 11

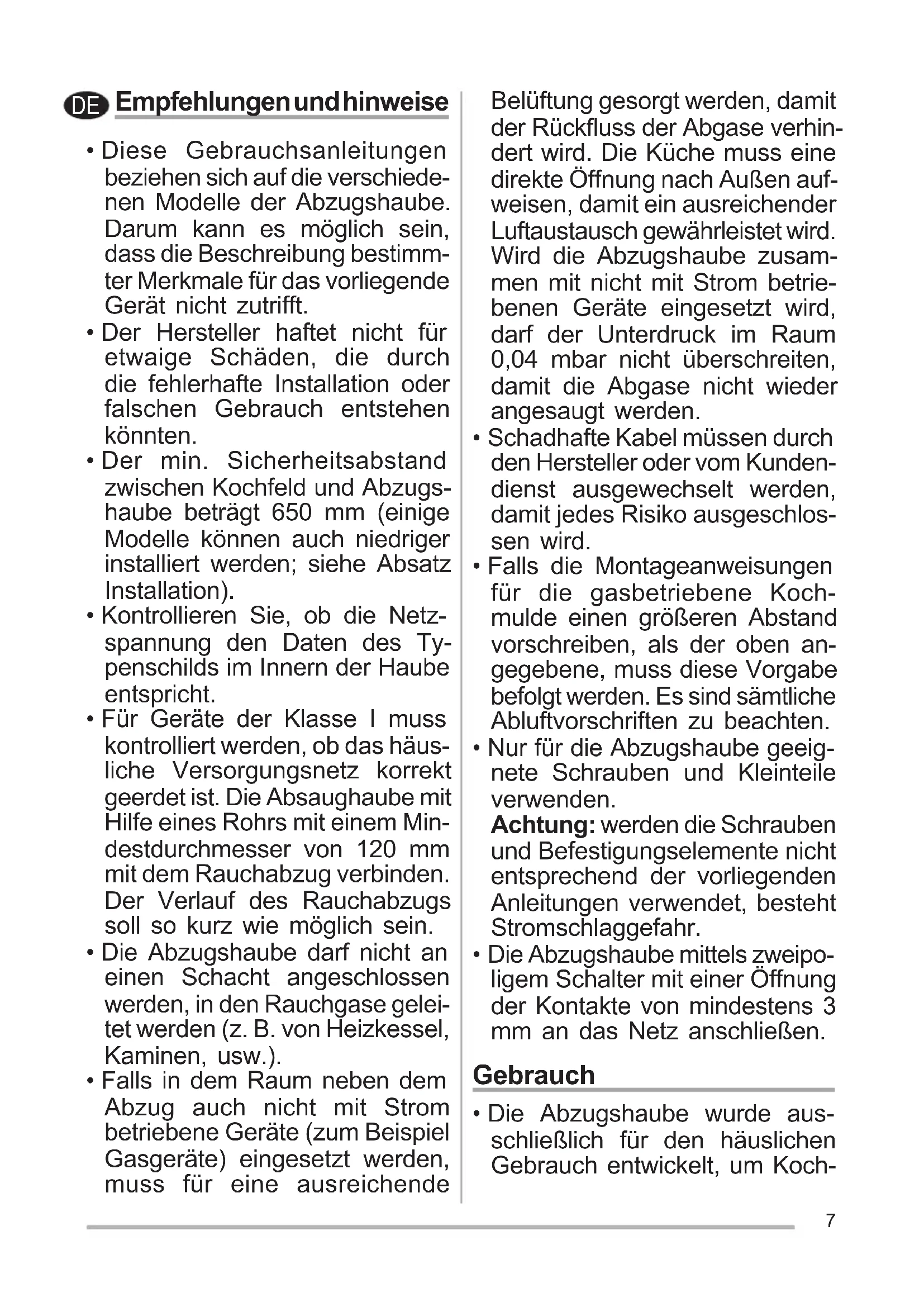

DE Empfehlungen und hinweise

• Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugs-haube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
  • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende

Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt wird, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.

• Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.
• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Achtung: werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

Gebrauch

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Koch-

dünste zu beseitigen.

• Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.
- Auf keinen Fall unter der Haube flambieren: Brandgefahr.
- Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
- ACHTÜNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.

Wartung

- Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt

werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden.
  • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

- Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden (Z).

• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

LT1T2T3T4 2 3 I S1

Taste Funktion Led
L Schaltet die Beleuchtung bei maximaler Intensität ein/aus. -
T1	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.	-
	Funktion Delay:Mit zirka 3 Sekunden langem Drücken wird die Funktion Delay (das um 30' verzögerte Abschalten des Motors, der Lüfterräder und der Beleuchtung) aktiviert/deaktiviert.Nicht aktivierbar bei laufender Funktion Intensiv oder 24H.	Blinkend
T2	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.	-
	Mit zirka 5 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert entsprechende LED blinkt zweimal.Zum Abstellen die Taste erneut 5 Sekunden lang drücken, die entsprechende LED blinkt ein Mal.	Blinkend und die
T3	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.	-
	Mit zirka 3 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) erfolgt ein Reset des Alarms für Filtersättigung und die LED S1 blinkt drei Mal.	Blinkend
T4 Schaltet den Motor bei INTENSIVGESCHWINDIGKEIT einDiese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abgestelltem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen.		-
S1	Meldet den Alarm für Sättigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst.	Bleibend
	Der Alarm für Sättigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst.	Blinkend

Fernbedienung

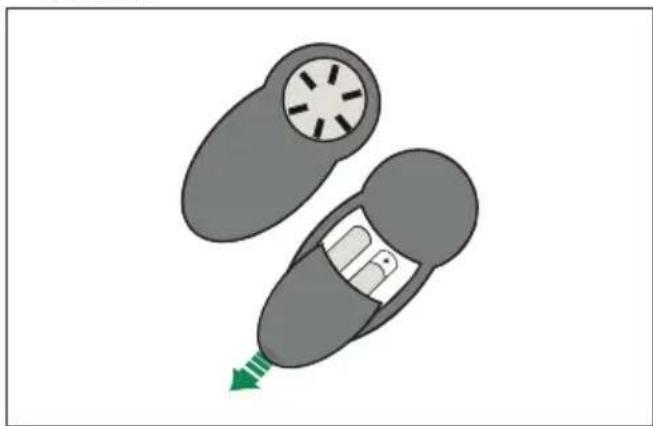

Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird (nicht mitgeliefert).

• Die Fernbedienung nicht in die Nähe von Hitzequellen legen.
- Batterien müssen vorschriftsmäßig entsorgt werden.

	On / Off Motor
	Vermindert bei jedem Drücken die Betriebsgeschwindigkeit.
	Erhöht bei jedem Drücken die Betriebsgeschwindigkeit.
	Aktiviert die INTENSIVGESCHWINDIGKEIT. Diese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abgestelltem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen. Sie wird durch Betätigen der selben Taste oder der Taste „Motor OFF“ deaktiviert.
	- Mit kurzem Drücken dieser Taste wird der totale Abschalt-Modus der Haube (Beleuchtung+Motor) nach 30 Minuten aktiviert.- Mit einige Sekunden langem Gedrückthalten der Taste wird der Delay-Modus deaktiviert oder der Motor abgestellt. Die entsprechende LED blinkt alle 0.5 Sekunden.
	On / Off Beleuchtung

Beleuchtung

LED-Strahler

- Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.

Taste Funktion Led
L Schaltet die Beleuchtung bei maximaler Intensität ein/aus. -
T1	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.	-
	Delay-functie:Als deze toets ongeveer 3 sec. ingedrukt wordt gehouden, wordt de Delay-functie in-/uitgeschakeld (de motor, de ventilatoren en de verlichting worden automatisch uitgeschakeld met een vertraging van 30').Deze functie kan niet geactiveerd worden als de Hoge snelheid of 24h ingeschakeld is.	Blinkend
T2	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.	-
	Als de toets ongeveer 5 seconden ingedrukt wordt gehouden als alle belastingen (motor+lamp) uitgeschakeld zijn, dan wordt het alarm van de actieve koolstoffilters ingeschakeld en knippert de bijbehorende led twee Houd de toets nog eens 5 seconden ingedrukt om het alarm uit te schakelen. De bijbehorende led knippert één keer.	Blinkend keer.
T3	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.	-
	Mit zirka 3 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) erfolgt ein Reset des Alarms für Filtersättigung und die LED S1 blinkt drei Mal.	Blinkend
T4 Schaltet den Motor bei INTENSIVGESCHWINDIGKEIT ein. Diese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abgestelltem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen.	-
	Mit 5 Sekunden langem Gedrückthalten wird die Fernbedienung aktiviert und die entsprechende LED blinkt zwei Mal.Mit 5 Sekunden langem Gedrückthalten wird die Fernbedienung deaktiviert und die entsprechende LED blinkt nur ein Mal.	Blinkend
S1 Meldet den Alarm für Sättigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst.	Bleibend
	Signaleert het alarm van de verzadiging van het geurfilter met actieve koolstof, dat na 200 effectieve werkuren van de afzuigkap moet worden vervangen.	Blinkend

Afstandsbediening
