HighLight 91 W - Liesituuletin FABER - Ilmainen käyttöohje ja opas

Merkki	Faber
Malli	HighLight 91 W
Tuotetyyppi	Keittiön liesituuletin
Käyttötarkoitus	Kotitalous
Sähkönsyöttö	220-240 V ~ 50 Hz
Pienin turvaetäisyys	650 mm liesitason ja liesituulettimen välillä
Imuteho	3 nopeutta + tehostustoiminto (6 minuuttia)
Valaistus	LED, päälle/pois L-painikkeella tai kaukosäätimellä
Suodattimet	Pestäviä metallisia rasvasuodattimia (joka 2. kuukausi); vaihdettava aktiivihiilisuodatin (joka 200 tuntia)
Ohjaus	Kosketuspainikkeet T1-T4 ja kaukosäädin (paristo LR03-AAA25 ei sisälly)
Erikoistoiminnot	Viive (viivästetty pysäytys 30 min), suodattimen kyllästyshälytys (LED S1), hälytysten nollaus
Huolto	Pese rasvasuodattimet astianpesukoneessa; puhdista liesituuletin kostealla liinalla ja neutraalilla nestemäisellä pesuaineella
Turvallisuusohjeet	Älä liekitä liesituulettimen alla; älä jätä avotulta; maadoitus pakollinen
Korjattavuus	Vaihda virtajohto ammattilaisen toimesta; ota yhteyttä huoltoon valaisimen ja hiilisuodattimen vaihtoa varten
Vaatimustenmukaisuus	Luokka I, maadoitus vaaditaan; älä liitä palamistuotteiden savukanaviin
Paino	Noin 15 kg (arvio)

Usein kysytyt kysymykset - HighLight 91 W FABER

Mikä on pienin turvaetäisyys liesituulettimen ja keittotason välillä?

Pienin turvaetäisyys on 650 mm. Joitakin malleja voidaan asentaa alemmalle korkeudelle, katso kappale koskien työmittoja ja asennusta.

Miten rasvasuodattimet puhdistetaan?

Rasvasuodattimet tulee puhdistaa joka 2. kuukausi (tai useammin, jos käyttö on tehostettua). Ne voidaan pestä astianpesukoneessa.

Miten rasvasuodattimen kyllästyshälytys nollataan?

Nollaa hälytys painamalla T3-painiketta noin 3 sekunnin ajan, kun kaikki kuormat ovat pois päältä. LED S1 vilkkuu 3 kertaa vahvistukseksi.

Mitä tehdä, jos virtajohto on vaurioitunut?

Älä käytä laitetta. Anna valmistajan tai valtuutetun huoltoliikkeen vaihtaa johto vaaran välttämiseksi.

Voinko käyttää liesituuletinta kaasulaitteiden kanssa?

Kyllä, mutta sinun on varmistettava riittävä ilmanvaihto huoneessa. Alipaine ei saa ylittää 0,04 mbar savujen takaisinvirtauksen estämiseksi.

Miten viivetoiminto (Delay) aktivoidaan?

Painamalla T1-painiketta noin 3 sekunnin ajan otat viivetoiminnon käyttöön/pois. Moottori ja valaistus sammuvat automaattisesti 30 minuutin kuluttua.

Mitä tarkoittaa LED S1:n vilkkuminen?

Kiinteä S1-LED ilmaisee metallisen rasvasuodattimen kyllästyshälytystä (100 käyttötunnin jälkeen). Vilkkuminen ilmaisee aktiivihiilisuodattimen hälytystä (200 tunnin jälkeen).

Miten aktiivihiilisuodatin vaihdetaan?

Hiilisuodatin on vaihdettava 200 tunnin käytön jälkeen. Ota yhteyttä huoltopalveluun suodattimen ostoa ja vaihtoa varten.

Voiko liesituuletinta käyttää ilman hiilisuodatinta?

Liesituuletin voi toimia poistoilma-tilassa ilman hiilisuodatinta. Kierrätys-tilassa hiilisuodatin on tarpeen.

Miten kaukosäädin yhdistetään liesituulettimeen?

Yhdistä kaukosäädin pitämällä T4-painiketta painettuna 5 sekunnin ajan; LED vilkkuu 2 kertaa. Poista yhteys toistamalla toimenpide (1 vilkahdus).

KÄYTTÖOHJE HighLight 91 W FABER

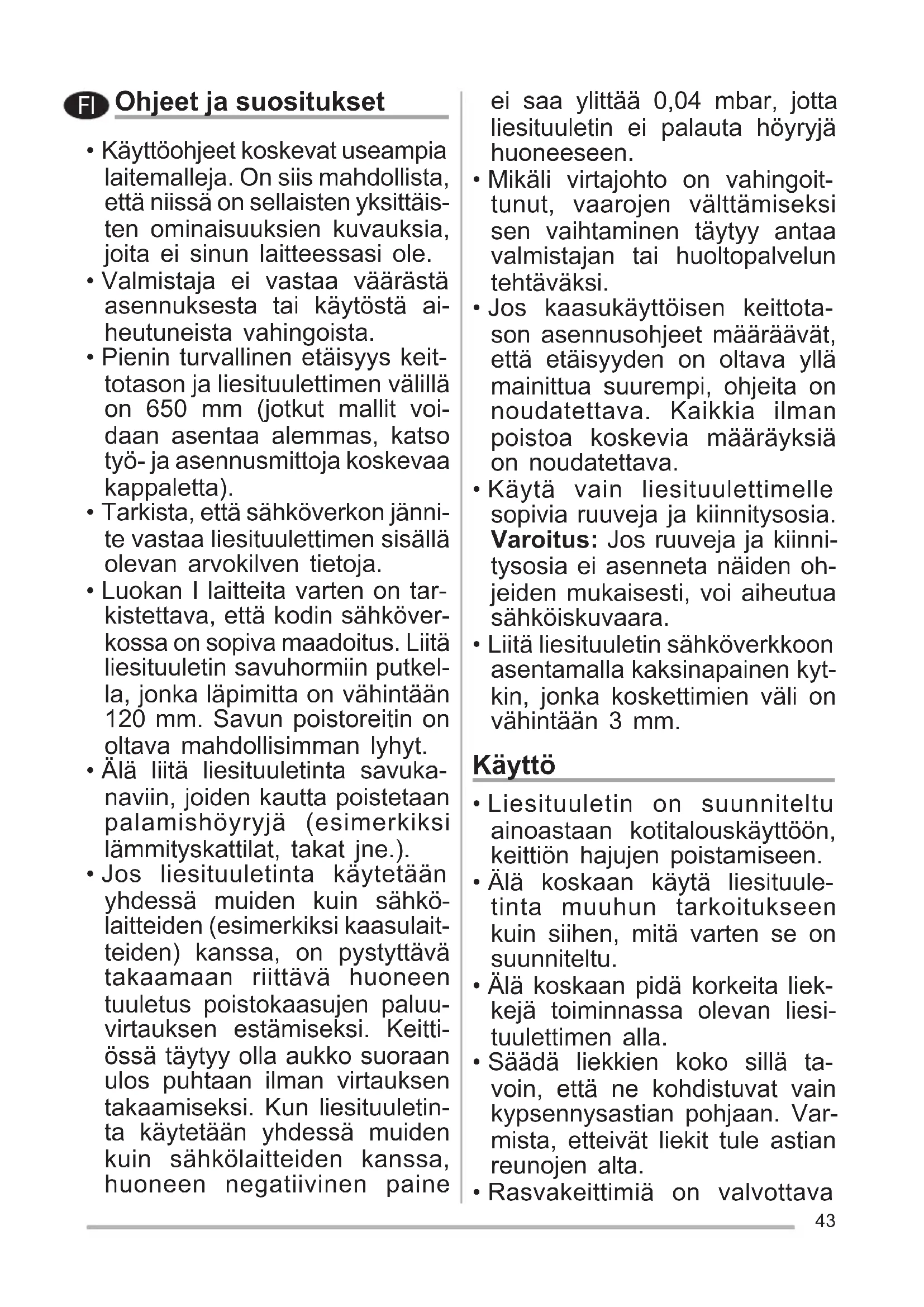

Fl Ohjeet ja suositukset

• Käyttöohjeet koskevat useampia laitemalleja. On siis mahdollista, että niissä on sellaisten yksittäisten ominaisuuksien kuvauksia, joita ei sinun laitteessasi ole.
• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keit- totason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus. Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Älä liitä liesituuletinta savuka- naviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Keittiössä täytyy olla aukko suoraan ulos puhtaan ilman virtauksen takaamiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine

ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.

• Mikäli virtajohto on vahingoittunut, vaarojen välttämiseksi sen vaihtaminen täytyy antaa valmistajan tai huoltopalvelun tehtäväksi.
• Jos kaasukäyttöisen keittota- son asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

Varoitus: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Liitä liesituuletin sähköverkkoon asentamalla kaksinapainen kytkin, jonka koskettimien väli on vähintään 3 mm.

Käyttö

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituule- tinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä ta- voin, että ne kohdistuvat vain kypsennysastian pohjaan. Var- mista, etteivät liekit tule astian reunojen alta.
  • Rasvakeittimiä on valvottava

jatkuvasti käytön aikana: yli-kuumentunut öljy voi syttyä palamaan.

• Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Alle 8-vuotiaat lapset ja psyyk-kisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
• "HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana".

Huolto

- Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaa-via haittavaikutuksia, joita voi syntyä vääränlaisesta hävittä-misestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jä-tehuollosta tai liikkeestä, josta tuote on ostettu.

• Sammuta laite tai kytke se irti sähköverkosta ennen minkään puhdistus- tai huoltotoimenpi-teen aloittamista.
• Puhdista ja/tai vaihda suodat-timet määrätyn ajan kuluttua (tulipalovaara).

- Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitet-ta käytetään paljon. Ne voidaan pestä astianpesukoneessa (Z).

- Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunes-teellä.

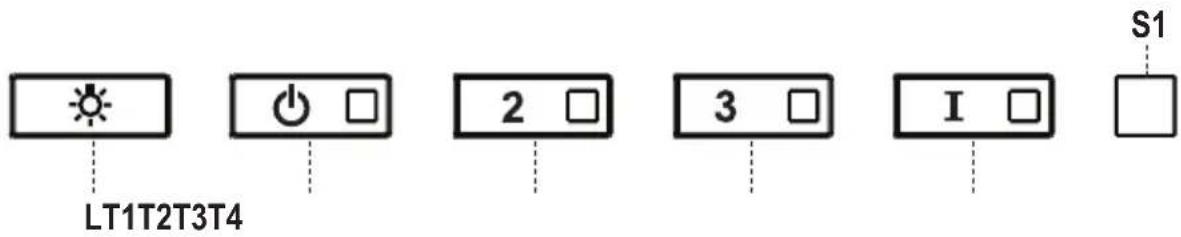

LT1T2T3T4 2 3 I S1

Painike Toiminto Merkkivalo
L Sytyttää/sammuttaa valot suurimmalla kirkkaudella. -
T1 Käynnistää/sammuttaa moottorin ensimmäisellä nopeudella. -
		Toiminto Ajastus:Jos pidät painiketta painettuna noin 3 s, se aktivoi/poistaa käytöstä ajastustoiminnon (moottorin, puhaltimien ja valon automaattinen ajastettu sammuttaminen 30 min kuluttua).Ei käytettävissä kun tehonopeus tai 24h on toiminnassa.	Vilkkuva
T2 Käynnistää moottorin toisella nopeudella. -
		Jos pidät painiketta painettuna noin 5 sekuntia kun kaikki toiminnot (moottori ja valo) on sammutettu, aktivoituu aktiivihilisuodattimen hälytys ja vastaava merkkivalo vilkkuu kaksi kertaa.Se poistetaan käytöstä painamalla painiketta uudelleen 5 sekunnin ajan, vastaava merkkivalo vilkkuu kerran.	Vilkkuva
T3 Käynnistää moottorin kolmannella nopeudella. -
		Jos pidät painiketta painettua noin 3 sekuntia kun kaikki toiminnot (moottori ja valo) on sammutettu, tapahtuu suodattimien täyttymisen hälytyksen kuittaus ja merkkivalo S1 vilkkuu kolme kertaa.	Vilkkuva
T4 Käynnistää moottorin TEHONOPEUDELLA.Nopeus on ajastettu 6 minuutin ajaksi. Kun aika on kulunut järjestelmä palaa automaattisesti aikaisemmin valitulle nopeudelle. Jos käynnistät toiminnon moottorin ollessa sammutettu, määrätyn ajan kuluttua laite palaa tapaan OFF.		-
		Jos pidät painiketta painettuna 5 sekunnin ajan, kaukosäädin aktivoituu ja sen merkkivalo vilkkuu kaksi kertaa.Jos pidät painiketta painettuna 5 sekunnin ajan, kaukosäädin poistuu käytöstä ja sen merkkivalo vilkkuu vain kerran.	Vilkkuva
S1 Osoittaa metallisten rasvasuodattimien täyttymisen hälytyksen.Suodattimet täytyy pestä. Hälytys käynnistyy liesituulettimen 100 käyttötunnin jälkeen.		Kiinteä
		Osoittaa aktiivihilihajusuodattimen täyttymisen hälytyksen, suodatin täytyy vaihtaa liesituulettimen 200 käyttötunnin jälkeen.	Vilkkuva

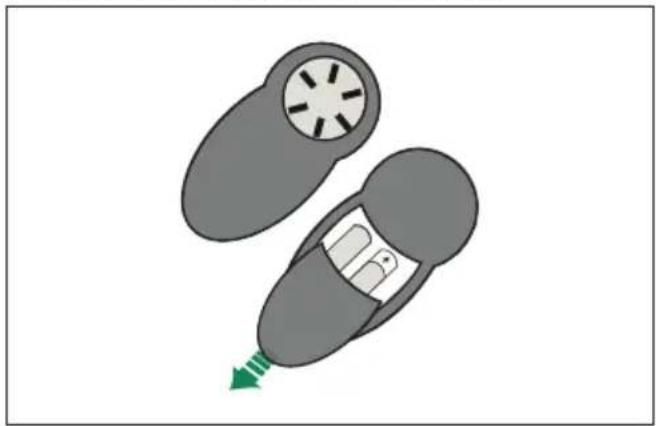

Kaukosäädin

Tätä laitetta voidaan ohjata kaukosäätimellä joka toimii alkali/sinkki-hiiliparistoilla 1,5V tyyppi standard LR03-AAA (eivät kuulu toimitukseen).

• Älä laita kaukosäädintä lämmönlähteiden lähelle.
• Älä jätä paristoja luontoon, vaan laita ne asianmukaiseen ke-räysastiaan.

	Moottori On/Off.
—	Alentaa käyttönopeutta jokaisella painalluksella.
+	Lisää käyttönopeutta jokaisella painalluksella.
i	Aktivoi TEHONOPEUDEN.Nopeus on ajastettu 6 minuutin ajaksi.Kun aika on kulunut järjestelmä palaa automaattisesti aikaisemmin valitulle no-peudelle. Jos käynnistät toiminnon moot-torin ollessa sammutettu, määrätyn ajan kuluttua laite palaa tapaan OFF. Toiminto poistetaan käytöstä painamalla samaa pai-niketta tai moottorin sammutuspainiketta.
⊕	- Painamalla painiketta lyhyesti liesituuletin sam-muu kokonaan (valot + moottori) 30 minuutin kuluttua.- Jos pidät painiketta painettuna muutaman sekunnin, ajatustoiminto poistuu käytöstä tai moottori sammu. Vastaava merkkivalo vilkkuu 0,5 sekunnin välein.
	Valo On/Off.

Valaistus

- Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
