Marke	Faber
Modell	HighLight 91 W
Produkttyp	Dunstabzugshaube
Verwendung	Haushalt
Stromversorgung	220-240 V ~ 50 Hz
Mindestsicherheitsabstand	650 mm zwischen Kochfeld und Haube
Saugleistung	3 Stufen + Intensivfunktion (6 Minuten)
Beleuchtung	LED, ein-/ausschaltbar über Taste L oder Fernbedienung
Filter	Waschbare Metallfettfilter (alle 2 Monate); austauschbarer Aktivkohlefilter (alle 200 Stunden)
Steuerung	Touch-Tasten T1-T4 und Fernbedienung (Batterie LR03-AAA25 nicht im Lieferumfang)
Sonderfunktionen	Delay (Abschaltverzögerung 30 Min.), Filter-Sättigungsalarm (LED S1), Alarmrücksetzung
Wartung	Fettfilter in der Spülmaschine reinigen; Haube mit feuchtem Tuch und neutralem Flüssigwaschmittel reinigen
Sicherheitshinweise	Nicht unter der Haube flambieren; keine offenen Flammen; Erdung erforderlich
Reparierbarkeit	Netzkabel durch Fachmann ersetzen; für Austausch der Beleuchtung und des Kohlefilters Kundendienst kontaktieren
Konformität	Klasse I, Erdung erforderlich; nicht an Abzüge von Verbrennungsrauch anschließen
Gewicht	Ca. 15 kg (Schätzung)

Häufig gestellte Fragen - HighLight 91 W FABER

Wie groß ist der Mindestsicherheitsabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm. Einige Modelle können in geringerer Höhe installiert werden, siehe Abschnitt zu Arbeitsmaßen und Installation.

Wie reinigt man die Fettfilter?

Die Fettfilter sollten alle 2 Monate (bei starker Nutzung häufiger) gereinigt werden. Sie können in der Spülmaschine gewaschen werden.

Wie setzt man den Sättigungsalarm der Fettfilter zurück?

Zum Zurücksetzen des Alarms drücken Sie die Taste T3 etwa 3 Sekunden lang, während alle Lasten ausgeschaltet sind. Die LED S1 blinkt 3 Mal zur Bestätigung.

Was tun, wenn das Netzkabel beschädigt ist?

Gerät nicht benutzen. Lassen Sie das Kabel vom Hersteller oder einem autorisierten Kundendienst ersetzen, um Gefahren zu vermeiden.

Kann ich die Dunstabzugshaube mit Gasgeräten verwenden?

Ja, aber Sie müssen eine ausreichende Belüftung des Raums gewährleisten. Der Unterdruck darf 0,04 mbar nicht überschreiten, um ein Zurückströmen von Rauch zu vermeiden.

Wie aktiviere ich die Delay-Funktion?

Drücken Sie die Taste T1 etwa 3 Sekunden lang, um die Delay-Funktion zu aktivieren/deaktivieren. Motor und Beleuchtung schalten sich nach 30 Minuten automatisch aus.

Was bedeutet das Blinken der LED S1?

Die dauerhaft leuchtende LED S1 zeigt einen Sättigungsalarm des Metallfettfilters an (nach 100 Betriebsstunden). Ein Blinken zeigt den Alarm des Aktivkohlefilters an (nach 200 Betriebsstunden).

Wie tauscht man den Aktivkohlefilter aus?

Der Austausch des Kohlefilters sollte nach 200 Betriebsstunden erfolgen. Kontaktieren Sie den Kundendienst, um den Filter zu kaufen und auszutauschen.

Kann die Dunstabzugshaube ohne Aktivkohlefilter verwendet werden?

Die Dunstabzugshaube kann im Abluftbetrieb ohne Kohlefilter betrieben werden. Im Umluftbetrieb ist der Kohlefilter erforderlich.

Wie kopple ich die Fernbedienung mit der Dunstabzugshaube?

Um die Fernbedienung zu bestätigen, halten Sie die Taste T4 5 Sekunden lang gedrückt; die LED blinkt 2 Mal. Zum Entfernen wiederholen Sie den Vorgang (1 Blinkzeichen).

BEDIENUNGSANLEITUNG HighLight 91 W FABER

DE GEBRAUCHSANLEITUNG....7

FR MANUEL D'UTILISATION 11

DE Empfehlungen und hinweise

• Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugs-haube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
  • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende

Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt wird, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.

• Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.
• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Achtung: werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

Gebrauch

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Koch-

dünste zu beseitigen.

• Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.
- Auf keinen Fall unter der Haube flambieren: Brandgefahr.
- Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
- ACHTÜNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.

Wartung

- Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt

werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden.
  • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

- Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden (Z).

• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

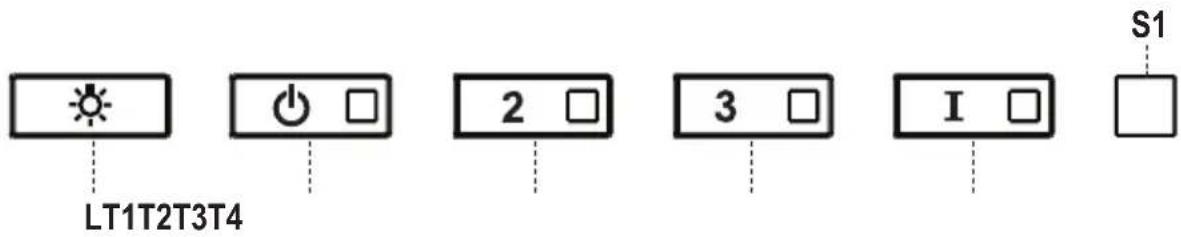

Taste Funktion Led
L Schaltet die Beleuchtung bei maximaler Intensität ein/aus. -
T1	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.	-
	Funktion Delay:Mit zirka 3 Sekunden langem Drücken wird die Funktion Delay (das um 30' verzögerte Abschalten des Motors, der Lüfterräder und der Beleuchtung) aktiviert/deaktiviert.Nicht aktivierbar bei laufender Funktion Intensiv oder 24H.	Blinkend
T2	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.	-
	Mit zirka 5 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert entsprechende LED blinkt zweimal.Zum Abstellen die Taste erneut 5 Sekunden lang drücken, die entsprechende LED blinkt ein Mal.	Blinkend und die
T3	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.	-
	Mit zirka 3 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) erfolgt ein Reset des Alarms für Filtersättigung und die LED S1 blinkt drei Mal.	Blinkend
T4 Schaltet den Motor bei INTENSIVGESCHWINDIGKEIT ein.Diese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abgestelltem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen.	-
	Mit 5 Sekunden langem Gedrückthalten wird die Fernbedienung aktiviert und die entsprechende LED blinkt zwei Mal.Mit 5 Sekunden langem Gedrückthalten wird die Fernbedienung deaktiviert und die entsprechende LED blinkt nur ein Mal.	Blinkend
S1	Meldet den Alarm für Sättigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst.	Bleibend
	Der Alarm für Sättigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst.	Blinkend

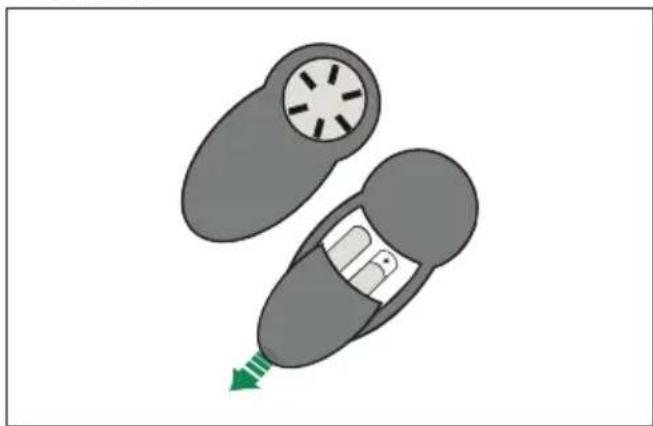

Fernbedienung

Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird (nicht mitgeliefert).

• Die Fernbedienung nicht in die Nähe von Hitzequellen legen.
- Batterien müssen vorschriftsmäßig entsorgt werden.

	On / Off Motor
	Vermindert bei jedem Drücken die Betriebsgeschwindigkeit.
	Erhöht bei jedem Drücken die Betriebsgeschwindigkeit.
	Aktiviert die INTENSIVGESCHWINDIGKEIT. Diese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abgestelltem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen. Sie wird durch Betätigen der selben Taste oder der Taste „Motor OFF“ deaktiviert.
	- Mit kurzem Drücken dieser Taste wird der totale Abschalt-Modus der Haube (Beleuchtung+Motor) nach 30 Minuten aktiviert.- Mit einige Sekunden langem Gedrückthalten der Taste wird der Delay-Modus deaktiviert oder der Motor abgestellt. Die entsprechende LED blinkt alle 0.5 Sekunden.
	On / Off Beleuchtung

Beleuchtung

LED-Strahler

- Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.

Taste Funktion Led
L Schaltet die Beleuchtung bei maximaler Intensität ein/aus. -
T1	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.	-
	Delay-functie:Als deze toets ongeveer 3 sec. ingedrukt wordt gehouden, wordt de Delay-functie in-/uitgeschakeld (de motor, de ventilatoren en de verlichting worden automatisch uitgeschakeld met een vertraging van 30').Deze functie kan niet geactiveerd worden als de Hoge snelheid of 24h ingeschakeld is.	Blinkend
T2	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.	-
	Als de toets ongeveer 5 seconden ingedrukt wordt gehouden als alle belastingen (motor+lamp) uitgeschakeld zijn, dan wordt het alarm van de actieve koolstoffilters ingeschakeld en knippert de bijbehorende led twee Houd de toets nog eens 5 seconden ingedrukt om het alarm uit te schakelen. De bijbehorende led knippert één keer.	Blinkend keer.
T3	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.	-
	Mit zirka 3 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) erfolgt ein Reset des Alarms für Filtersättigung und die LED S1 blinkt drei Mal.	Blinkend
T4 Schaltet den Motor bei INTENSIVGESCHWINDIGKEIT ein. Diese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abgestelltem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen.	-
	Mit 5 Sekunden langem Gedrückthalten wird die Fernbedienung aktiviert und die entsprechende LED blinkt zwei Mal.Mit 5 Sekunden langem Gedrückthalten wird die Fernbedienung deaktiviert und die entsprechende LED blinkt nur ein Mal.	Blinkend
S1 Meldet den Alarm für Sättigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst.	Bleibend
	Signaleert het alarm van de verzadiging van het geurfilter met actieve koolstof, dat na 200 effectieve werkuren van de afzuigkap moet worden vervangen.	Blinkend

Afstandsbediening
