The Pareo Plus - Dunstabzugshaube FABER - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts The Pareo Plus FABER als PDF.
| Produkttyp | Wandhaube |
| Marke | Faber |
| Modell | The Pareo Plus |
| Abmessungen (B x H x T) | 90 x 70 x 50 cm (ca.) |
| Gewicht | Ca. 15 kg |
| Stromversorgung | 220-240 V, 50 Hz |
| Motorleistung | 200 W |
| Max. Luftdurchsatz | 650 m³/h |
| Max. Geräuschpegel | 65 dB(A) |
| Anzahl Geschwindigkeitsstufen | 3 + Boost |
| Bedienungsart | Touchscreen oder Tasten (je nach Version) |
| Beleuchtung | LED, 2 x 3 W |
| Filtersystem | Aluminium-Fettfilter + optionaler Aktivkohlefilter |
| Abluft | Ø 150 mm (Abluft oder Umluft) |
| Energieeffizienzklasse | A |
| Besondere Funktionen | Timer, automatische Abschaltung, Fernbedienung (je nach Version) |
| Pflege und Reinigung | Fettfilter monatlich in der Spülmaschine reinigen; Aktivkohlefilter alle 3-6 Monate wechseln |
| Sicherheit | Automatische Abschaltung bei Überhitzung |
| Ersatzteile und Reparierbarkeit | Motorfilter, LED, Bedienelemente erhältlich; reparierbar konzipiert |
Häufig gestellte Fragen - The Pareo Plus FABER
Benutzerfragen zu The Pareo Plus FABER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch The Pareo Plus - FABER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. The Pareo Plus von der Marke FABER.
BEDIENUNGSANLEITUNG The Pareo Plus FABER
EMPFEHLUNGEN UND HINWEISE 42
CHARAKTERISTIKEN 45
MONTAGE 47
BEDIENUNG 57
WARTUNG....59
INDICE
ES
CONSEJOS Y SUGERENCIAS....61
CARACTERÍSTICAS 64
INSTALACIÓN 66
USO 76
MANTENIMIENTO 78
ΠΕΡΙΕΧΟΜΕΝΑ
GR
Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
INSTALLATION
- Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
- Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
- Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
- Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist.
Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

- Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
- Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. Wird die Abzugshaube
zusammen mit nicht mit Strom betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
- Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.

- Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.
- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
- Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.
GEBRAUCH
- Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
• Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
- Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.
- Auf keinen Fall unter der Haube flambieren: Brandgefahr.
- Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

- ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.
WARTUNG
- Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden.
- Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).
- Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden.
- Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs.
- „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr“. • Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.
Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.
CHARAKTERISTIKEN
Komponenten
| Bez. Menge Produktkomponenten | ||
| 1 | 1 Haubenkörper, komplett mit: Bedienelementen, Be-leuchtung, Filter, Motor | |
| 2 | 1 Zwischenteil | Haubenkörper. |
| 3 | 1 Haubenkörper für Deckenmontage | |
| 4 | 1 Platte der Haubenhalterung + Flansch | |
| 5 | 1 Oberes Paneel Haubenkörper | |
| 6 | 1 Rohr | |
| 7 | 3 Kabelklemmen zur Befestigung des Stromkabels | |
| Bez. Menge Installationskomponenten | ||
| 11 | 7 Dübel ø 10 mm | |
| 12a | 7 Schrauben 4,2 x 44,4 | |
| 12b | 3 Halteknäufe | |
| 12c | 4 Schrauben 3,5 x 9,5 | |
| Menge | Dokumentation | |
| 1 | Betriebsanleitung | |

Diese Haube ist für die Installation an einer Decke/Konsole über (Mindestabstand 650 mm) einer Kochinsel vorbereitet:
- Abluftversion: Abluftleitung nach außen.
Sequenz der Installationsarbeiten
• Vorbereitung zur Installation • Bohren von Decke/Konsole und Befestigung der Halteplatte - Anschlüsse • Montage des Haubenkörpers - Funktionskontrolle - Entsorgung des Verpackungsmaterials

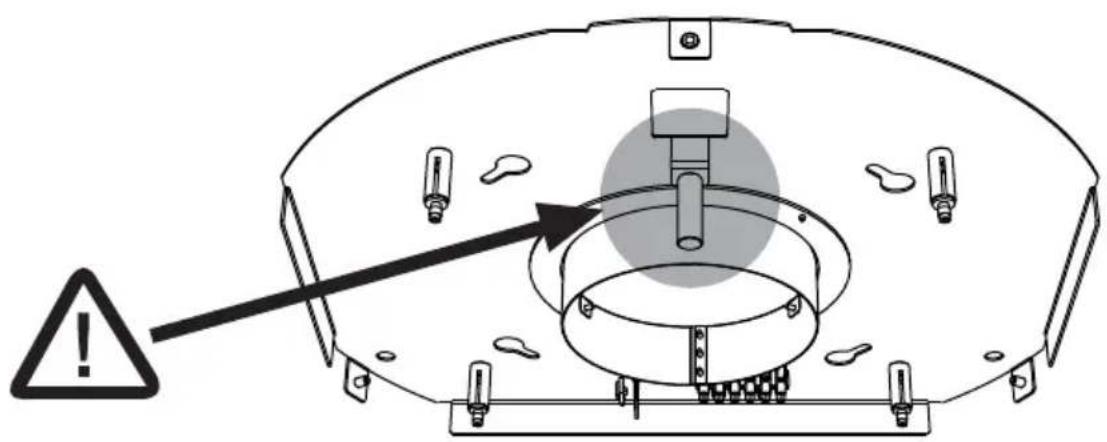

Vorbereitung der Plattenmontage
- Die Platte zur Hand nehmen und in der in der Abbildung gezeigten Richtung positionieren. Die Sperrklinke muss frontal zum Installateur verbleiben.

Bohren von Decke/Konsole und Befestigung der Platte
BOHREN VON DECKE/KONSOLE
- Mit Hilfe eines Lotfadens an Decke/Haltekonsole die Mitte des Kochfelds anzeichnen. • Die Platte in der korrekten Einbaurichtung an der Decke/Konsole anlegen. • Die Mitte der Löcher der Platte markieren. • Die folgenden Punkte bohren:
- Decke aus Massivbeton: je nach den verwendeten Betondübeln.
- Decke aus Hohlziegeln mit 20 mm fester Stärke: Mit ø 10 mm bohren (sofort die mitgelieferten Dübel 11 einsetzen).
- Decke aus Holzträgern: je nach den verwendeten Holzschrauben (nicht mitgeliefert).
- Holzkonsole mit 15 mm fester Stärke: ø 7 mm bohren.
- Stromkabeldurchgang: ø 10 mm bohren.
- Zwei Schrauben über Kreuz einschrauben und 4-5 mm Abstand von der Decke belassen:
- für Massivbeton, Betondübel, nicht mitgeliefert.
- für Hohlziegel mit circa 20 mm fester Stärke, Schrauben 12h, mitgeliefert.
- für Holzträger, Holzschrauben, nicht mitgeliefert.
- für Holzkonsole, Schrauben mit Unterlegscheiben und Muttern, nicht mitgeliefert.
MONTAGE (HAUBENKÖRPER + ZWISCHENTEIL DES HAUBENKÖRPERS)
- Den Haubenkörper 1 in den Zwischenteil des Haubenkörpers 2 stecken.

- Das obere Paneel des Haubenkörpers 5 nehmen und einsetzen, wie in der Abbildung gezeigt.
Achtung
Bei der Montage des oberen Paneels des Haubenkörpers 5 zuerst die eine und dann die andere Seite einsetzen, wobei die abgerundeten Ecken genutzt werden. Darauf achten, dass die Seile nicht beschädigt werden, die durch die speziellen Ösen geführt werden müssen.


• Das Paneel nach unten schieben, bis es am Haubenkörper 1 aufliegt, dann mit den 4 mitgelieferten Schrauben 12c festschrauben.

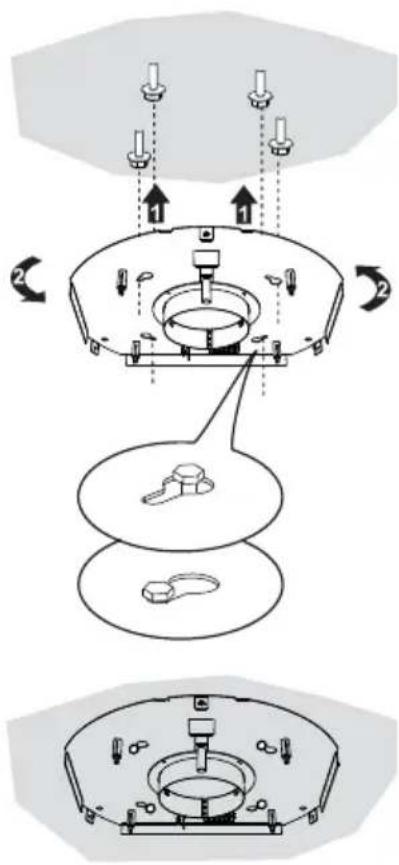

BEFESTIGUNG DER PLATTE
• Die Platte anheben, die Langlöcher an den zwei zuvor an der Decke angebrachten Schrauben einhängen und bis zur Mitte der Einstellöse drehen.
Achtung: Die Einbaurichtung der Platte muss wie in der Abbildung gezeigt sein.
- Die beiden Schrauben festziehen und die beiden anderen mitgelieferten Schrauben einschrauben. Bevor die Schrauben endgültig festgezogen werden, kann durch Drehen des Teils reguliert werden, wobei darauf zu achten ist, dass die Schrauben nicht aus den Einstellösen fallen. • Die Befestigung muss entsprechend des Gewichts der Haube und den Belastungen durch seitliche Stoßeinwirkungen auf das installierte Gerät sicher befestigt werden. Nach erfolgter Befestigung sicherstellen, dass die Platte stabil ist.
- In allen Fällen, in denen die Decke am Aufhängepunkt nicht robust genug sein sollte, muss der Installateur sie durch Platten und Konterplatten verstärken, die an stabilen Strukturteilen verankert werden. • Die Nivellierung der Platte an der Decke kontrollieren.
- Falls erforderlich, kann die Haube zusätzlich mit weiteren 3 Schrauben mit Dübel an der Wand gesichert werden.

VERBINDUNG DER SEILE ZWISCHEN HAUBE UND PLATTE
NB: Vor der Installation muss die Haube mit Hilfe einer Stütze oder einer zweiten Person auf eine Höhe von mindestens 650 mm vom Kochfeld gebracht werden.

Diese Maßnahme ist sehr wichtig, weil das Gewicht der Haube beim Verbinden der Seile mit der an der Decke montierten Platte keinesfalls auf der Struktur lasten darf.
Das System zur Befestigung der 4 Kabel besteht aus 3 Teilen:
- Sperrklinke mit Gewinde (a), die bereits an der Deckenplatte montiert ist.
- Kabelklemmschraube (b), im Lieferumfang enthalten
- Sicherheitsknauf (c), im Lieferumfang enthalten.
- Die Sicherheitsknäufe (c) mit nach oben zeigendem Gewinde auf die entsprechenden Seile stecken. - Die Klemmschrauben (b) auf die entsprechenden Seile aufstecken. - Auf die Richtung der an der Decke befestigten Platte achten (das entsprechende Loch der Sperrklinke des Endanschlags der Platte findet sich am Haubenkörper).

Achtung: Die maximale Extension der Haubenbewegung darf 645 mm nicht überschreiten.



- Die Seile durch die Langlöcher der Sperrklinke mit Gewinde (a) stecken und die Klemmschrauben (b) an den Sperrklinken selbst festschrauben.
- Das Ergebnis dieser Operation muss an allen 4 Seilen wie abgebildet aussehen.

- Damit sind alle 4 Seile mit der Platte verbunden.
Die Seile spannen, in dem sie nach oben geschoben werden, so dass sie in der Klemmschraube und aus dem Langloch der Sperrklinke mit Gewinde gleiten.
Dies ist möglich, weil die Klemmschraube über ein System verfügt, welches das Gleiten des Seils in ihrem Innern in nur eine Richtung erlaubt, während das Gleiten in die andere Richtung unterbunden wird.
Sicherstellen, dass alle Seile gleich lang sind, damit die abschließende Nivellierung erleichtert wird, und das Seil vorne links nicht weniger gespannt ist als die anderen.

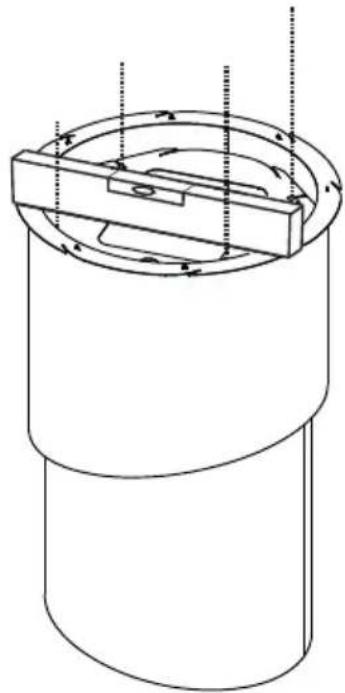

NIVELLIEREN DER ABZUGSHAUBE
- Der Haubenkörper muss nivelliert werden. • Die Nivellierung der Haube erfolgt durch Einwirken auf die Sicherheits-Sperrklinke C.
- Eine Wasserwaage auf die Haube legen.
- Die Sicherheitsknäufe nach oben drücken, so dass das Kabel beweglich wird. Durch Hin- und Herschieben des Kabels in der Kabelklemmschraube kann der bewegliche Körper der Haube nivelliert werden. - Nachdem die Haube nivelliert wurde, die Sicherheitsknäufe wieder festschrauben.

- Sicherstellen, dass alle 4 Haltekabel gespannt sind.
- Kontrollieren, ob die 4 Haltekabel während der Installation beschädigt wurden.
- Der Abstand der Haube vom Kochfeld muss mindestens 650mm betragen und die maximale Extension der Haubenbewegung darf 645 mm nicht überschreiten.
BEFESTIGUNG DES STROMKABELS
- Das aus dem Anschlusskasten ragende Stromkabel nehmen und mit den Kabelklemmen 7 zuerst am hinteren rechten Seil (A) und dann am linken Seil (B) festklemmen, wie in der Abbildung gezeigt.

• Das Stromkabel zur Deckenplatte führen. • Die bereits am Stromkabel aufgesteckte Lippklampe aus Gummi an der Öse fixieren, damit zukünftige Beschädigungen vermieden werden. - Mit Hilfe der bereits montierten Lasche am Bügel an der Deckenplatte befestigen. - Beim Anschließen der Haube einen zweipoligen Schalter mit einer Öffnung der Kontakte von mindestens 3 mm zwischenschalten.

Zuletzt kontrollieren, ob das Stromkabel korrekt blockiert ist, beim Anheben des beweglichen Körpers zur Decke hin über diesem bleibt und nicht über die Konturen der Haube hinausragt.
Anschlüsse
LUFTAUSTRITT BEI DER ABLUFTVERSION
Für Installationen in Abluftversion die Haube mittels eines flexiblen Rohrs mit ø 150 an die Ableitung anschließen.
- Das Rohr mit geeigneten Rohrschellen am Haubenkörper und am Flansch an der Deckenplatte befestigen. Das hierzu erforderliche Material liegt bei.

MONTAGE (Zwischenteil + Deckenteil des Haubenkörpers)
- Ausprobieren, ob die Haube funktioniert (Siehe Absatz Gebrauch).
- Den Deckenteil des Haubenkörpers 3 von unten in den an der Decke hängenden Haubenkörper schieben, wobei die Richtung wie in der Abbildung gezeigt sein muss.
- Mit den 3 mitgelieferten Schrauben 12b den Deckenteil des Haubenkörpers 3 an der Deckenplatte befestigen.


| Taste | Funktion Display | |
| L S | schaltet die Leuchtkörper ein oder aus. | - |
| T1 | Haube unten:Mit 2 Sekunden langem Drücken wird die Haube angehoben.Ein kurzes Antippen schaltet den Motor ein oder aus. | Ein/Aus |
| Haube oben:Einmal Drücken: Die Haube wird abgesenkt.Mit zweitem Drücken: Die Haube hält an.Nachdem die Bewegung abgeschlossen ist, schaltet sich der Motor bei der 2. Geschwindigkeit ein. | Aus/Aus |
Die Elektronik erkennt zwei Arten von Anomalien und gibt die entsprechende Meldung
| LED T1 | |
| Langsames Blinken | Überschreiten der Stromaufnahme-Schwelle:Im Falle einer Überlastung wird die Anomalie mittels Blinken in Abständen von 2 Sekunden der LED T1 an der Tastatur gemeldet. Sicherstellen, dass die Bewegung der Haube nicht durch Hindernisse behindert wird.Diese Meldung bleibt bis zu einer erneuten Öffnungs- oder Schließsteuerung aktiv. |
| Schnelles Blinken | Auslösen des Sicherheits-Mikroschalters während des Öffnens:Im Falle des Auslösens des Sicherheits-Mikroschalters wird die Anomalie mittels schnellem Blinken (alle 250 ms) der LED T1 gemeldet, was bedeutet, dass die Haube den Endanschlag überschritten hat...... Den Technischen Kundendienst hinzuziehen!Während dieser Anomalie kann stets auf die Funktionen der Haube (Beleuchtung und Motor) zugegriffen werden, und wenn der Motor eingeschaltet ist, blinkt die LED T1 weiterhin, um anzuzeigen, dass die Anomalie noch vorliegt. |
FERNBEDIENUNG
Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird (nicht im Lieferumfang enthalten).
• Die Fernbedienung nicht in die Nähe von Hitzequellen legen. - Batterien müssen vorschriftsmäßig entsorgt werden.

| Taste | Funktion | Display |
| Stellt den Motor an/ab. - | ||
| Geschlossene Haube:- Mit kurzem Antippen der Taste wird die Haube gesenkt- Mit nochmaligem Antippen hält die Haube an.Nachdem die Bewegung abgeschlossen ist, schaltet sich der Motor bei der 2. Geschwindigkeit ein. | - | |
| Geöffnete Haube:- Mit 2 Sekunden langem Drücken wird die Hubbewegung aktiviert, die am Endanschlag anhält.- Mit kurzem Antippen wird die Bewegung noch vor dem Endanschlag angehalten.- Ein weiteres kurzes Antippen schaltet den Motor ein oder aus.- Bei 2 Sekunden langem Drücken wird die Hubbewegung aktiviert.- Ist der Motor in Betrieb, wird zuerst er angehalten und dann die Bewegung aktiviert. | - | |
| - | Verringert die Motordrehzahl. - | |
| + | Erhöht die Motordrehzahl. - | |
| i | INTENSIVGESCHWINDIGKEIT- Nur einschaltbar bei abgesenkter Haube und wennDelayoder 24h aktiv.- Aktiviert von jeder Geschwindigkeitsstufe aus die Intensivgeschwindigkeit.Um sie wieder auszuschalten, dieselbe Taste erneut drücken, oder den Motor abstellen.- Die Intensivgeschwindigkeit ist auf 10 Minuten zeitgeregelt. Nach den 10 Minuten kehrt das System automatisch zur zuvor eingestellten Geschwindigkeit zurück. | Die LED an der Motor-Taste (der Haubensteuerungen), blinkt 1 Mal pro Sekunde. |
| Bei kurzem Drücken Funktion Delay:Nur einschaltbar, wenn wederIntensivgeschwindigkeitnoch 24h aktiviert sind.Aktiviert und deaktiviert den totalen Abschalt-Modus der Haube (Motor+Beleuchtung) nach 30 Minuten:Um das Delay zu deaktivieren, dieselbe Taste erneut drücken, oder den Motor abschallten. | Die LED an der Motor-Taste (der Haubensteuerungen), blinkt alle 0,5 Sekunden. | |
| 2 Sekunden langes Drücken Funktion 24H:Nur einschaltbar, wenn wederIntensivgeschwindigkeitnochDelayaktiviert sind.Aktiviert und deaktiviert die 24h-Funktion während 24 Stunden jede Stunde für 10 Minuten. Nach Ablauf der Zeit wird die Funktion deaktiviert. | Die LED an der Motor-Taste (der Haubensteuerungen), blinkt alle 2 Sekunden. | |
| Schaltet die Beleuchtung der Haube ein oder aus. - |
Metallfettfilter
Der Filter sollte mindestens alle 2 Monate von Hand oder in der Spülmaschine gewaschen werden, bei intensiver Nutzung auch öfter.
REINIGUNG DES METALLFETTFILTERS
• Die Beleuchtungseinheit öffnen, indem sie zur entsprechenden Kerbe gezogen wird - Den Filter zu dem hinteren Teil der Gruppe schieben und gleichzeitig nach unten ziehen. - Den Filter waschen, ohne ihn zu verbiegen, und vor dem erneuten Einbau trocknen lassen. - Nun den Filter wieder einbauen, so dass der Griff nach der äußeren Sichtseite zeigt. • Die Beleuchtungseinheit wieder verschließen.

- Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.
Achtung: Dieses Gerät ist mit einer weißen LED-Lampe der Klasse 1M gemäß EN 60825-1 ausgestattet: 1994 + A1:2002 + A2:2001; max. gelieferte Lichtleistung @439nm: 7μW. Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.

Prozedur für den Fall von Anomalien der Bewegung
- Sicherstellen, dass die Sicherung korrekt eingesetzt und nicht durchgebrannt ist. Zum Auswechseln die Beleuchtungseinheit öffnen, den Fettfilter ausbauen, den links von der Motoreinheit sichtbaren Sicherungshalter ausschrauben und die Sicherung durch eine gleichwertige ersetzen (Bez.A).
- Prüfen, ob der Haubenkörper nivelliert ist (eine Wasserwaage benutzen).
- Prüfen, ob alle vier Seile gleichmäßig gespannt sind.
Falls das Problem mit diesen Eingriffen nicht gelöst werden kann, den Technischen Kundendienst hinzuziehen.
