Ürün Tipi	Duvara Monte Davlumbaz
Marka	Faber
Model	The Pareo Plus
Boyutlar (G x Y x D)	90 x 70 x 50 cm (yaklaşık)
Ağırlık	Yaklaşık 15 kg
Güç Kaynağı	220-240 V, 50 Hz
Motor Gücü	200 W
Maksimum Hava Akışı	650 m³/saat
Maksimum Ses Seviyesi	65 dB(A)
Kademe Sayısı	3 + hızlandırma
Kontrol Tipi	Dokunmatik ekran veya düğmeler (versiyona göre)
Aydınlatma	LED, 2 x 3 W
Filtre Sistemi	Alüminyum yağ filtresi + isteğe bağlı karbon filtre
Tahliye	Ø 150 mm (emiş veya devridaim)
Enerji Sınıfı	A
Özel Fonksiyonlar	Zamanlayıcı, otomatik kapanma, uzaktan kumanda (versiyona göre)
Bakım ve Temizlik	Yağ filtrelerini her ay bulaşık makinesinde yıkayın; karbon filtreyi 3-6 ayda bir değiştirin.
Güvenlik	Aşırı ısınma durumunda otomatik kapanma
Yedek Parçalar ve Onarılabilirlik	Motor filtreleri, LED, kontroller mevcuttur; onarılabilir olarak tasarlanmıştır.

Sık sorulan sorular - The Pareo Plus FABER

Faber The Pareo Plus davlumbazı nasıl kurulur?

Kurulum kalifiye bir profesyonel tarafından yapılmalıdır. Davlumbazı uygun dübellerle duvara sabitleyin, tahliye borusunu (Ø 150 mm) bağlayın veya karbon filtre ile devridaim modunu kullanın. Pişirme yüzeyine minimum mesafelere dikkat edin (gaz 65 cm, elektrik 55 cm).

Yağ filtreleri nasıl temizlenir?

Alüminyum yağ filtreleri 65°C'de bulaşık makinesinde veya elde sıcak sabunlu su ile yıkanabilir. Tekrar takmadan önce tamamen kurulayın. Performansı korumak için ayda bir temizleyin.

Karbon filtre ne sıklıkla değiştirilmelidir?

Karbon filtre, kullanıma bağlı olarak 3 ila 6 ayda bir değiştirilmelidir. Sigara içenler veya yoğun pişirme için daha sık değiştirin. Filtre yıkanamaz.

Davlumbazın LED ampulü nasıl değiştirilir?

Davlumbazı kapatın ve fişini çekin. Davlumbazın altındaki erişim panelini açın. Arızalı LED ampulü dikkatlice çıkarın ve aynı özellikte (2 x 3 W) yeni bir ampul takın. Paneli geri kapatın.

Davlumbaz ses çıkarıyor, bu normal mi?

Belirli bir ses seviyesi normaldir (maks. 65 dB). Ses anormal ise, filtrelerin temiz ve doğru takılı olduğundan, türbini engelleyen bir şey olmadığından ve tahliye borusunun tıkalı olmadığından emin olun. Devam ederse, müşteri hizmetleriyle iletişime geçin.

Dokunmatik kontroller nasıl kullanılır?

Davlumbazı açmak için dokunmatik panele kısaca basın, ardından istenen hızı seçin (1-3 + hızlandırma). Zamanlayıcı, tuşa 3 saniye basılı tutarak etkinleştirilebilir. Ayrıntılar için kılavuza bakın.

Davlumbazı boru olmadan devridaim modunda kullanabilir miyim?

Evet, davlumbaz devridaim modunda çalışabilir. Bir karbon filtre (verilmez) takılmalı ve hava çıkışına doğru yönlendirilmelidir. Tahliye borusu gerekli değildir.

Uzaktan kumanda çalışmazsa ne yapmalıyım?

Uzaktan kumandanın pillerini kontrol edin ve gerekirse değiştirin. Uzaktan kumanda ile davlumbaz arasında engel olmadığından emin olun. Sorun devam ederse, kılavuza göre uzaktan kumandayı sıfırlayın.

Zamanlayıcı nasıl etkinleştirilir?

Zamanlayıcılı modellerde, davlumbazı açın ve hızı seçin. Zaman ayarlamak için zamanlayıcı düğmesine basın (veya basılı tutun) (genellikle 10 dakika). Davlumbaz otomatik olarak duracaktır.

The Pareo Plus modeli için yedek parçalar nerede bulunur?

Faber müşteri hizmetlerinden veya yetkili satıcılardan yedek parça sipariş edebilirsiniz. Referanslar kılavuzdadır. Güvenlik ve performansı garanti etmek için yalnızca orijinal parçalar kullanın.

KULLANIM KILAVUZU The Pareo Plus FABER

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz.

MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ve davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.)
• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin.
• I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun.

Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.

• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişini sağlayan bir açıklık olmalıdır. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

- Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava deşarjı ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın. Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir.
• Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

KULLANIM

• Davlumbaz, mutfak kokularını gidermek amacıyla ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar dışında kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş bırakmayın.
• Ateş yoğunluğunu, yalnızca tencerenin altını kaplayacak ve yanlardan taşmayacak şekilde ayarlayın.

- Fritözler kullanım sırasında sürekli izlenmelidir: aşırı ısınmış yağ alev alabilir.

- Davlumbaz altında flambe yapmayın; yangın riski vardır.

- Bu cihaz, 8 yaş üstü çocuklar ve fiziksel, duyusal veya zihinsel engelli ya da deneyim ve bilgi eksikliği olan kişiler tarafından, güvenliklerinden sorumlu bir kişinin gözetimi altında veya cihazın kullanımıyla ilgili talimatlar verildiği takdirde kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve bakım, gözetim altında olmayan çocuklar tarafından yapılmamalıdır.

- "DİKKAT: Pişirme cihazlarıyla kullanıldığında erişilebilir parçalar ısınabilir."

BAKIM

• Herhangi bir bakım işlemine başlamadan önce cihazı kapatın veya ana güç kaynağından fişini çekin.
• Belirtilen sürelerde filtreleri temizleyin ve/veya değiştirin (yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanımda daha sık temizlenmelidir; bulaşık makinesinde yıkanabilirler.
• Aktif karbon filtresi yıkanamaz, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir.
• "Temizlik talimatlara uygun yapılmazsa yangın riski oluşur."
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembol, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

Parçalar

Ref.	Miktar	Ürün	Aksamı
1	1	Davlumbaz	Gövdesi şunlardan oluşur: Kumandalar, Işıklar, Filtreler, Motor.
2	1	Davlumbaz	gövdesi orta
3	1	Davlumbaz	gövdesi tavan
4	1	Davlumbaz	destek plakası + flanş
5	1	Davlumbaz	gövdesi üst panel
6	1	Boru
7	3	Güç kablosunu sabitlemek için klipsler
Ref.	Miktar	Kurulum	Aksamı
11	7	Dübel ø 10
12a	7	Vida 4,2 x 44,4
12b	3	Sabitleme	kulpları
12c	4	Vida 3,5 x 9,5
	Miktar	Dokümantasyon
	1	Kullanım Kitapçığı

Bu davlumbaz, bir pişirme düzleminin üzerine (en az 650 mm) tavana/rafa monte edilmek üzere tasarlanmıştır ve aşağıdaki şekilde çalışır:

- Tahliyeli Sistem: Havayı dışarı atar.

Kurulum İşlem Sırası

• Kurulum Hazırlığı
• Tavan/Raf Delme ve Montaj Destekleme Plakası
• Bağlantılar • Davlumbaz Gövdesi Montajı
• Fonksiyon Kontrolü • Ambalajların Bertaraf Edilmesi

Plakanın montajı için hazırlık

- Plakayı alın ve şekilde gösterildiği gibi doğru yönde yerleştirin. Mandalın yüzü monte edene bakmalıdır.

Tavan/Raf Delme ve Montaj Plakası

TAVAN/RAF DELME

• Bir şakül yardımıyla pişirme düzleminin merkezini destek tavanı/rafı üzerinde işaretleyin.
• Şekilde gösterildiği gibi doğru yönde yerleştirmeye özen göstererek plakayı tavana/rafa dayayın.
• Plaka deliklerinin merkezlerini işaretleyin.
• Aşağıdaki delikleri delin:
• Sağlam beton tavanda: kullanılan beton dübellerine göre.
• 20 mm dayanıklı kalınlığa sahip hava odacıklı tuğla tavanda: ø 10 mm delik delin (hemen ürünle birlikte gelen dübelleri 11 yerleştirin).
• Ahşap kirişli tavan: kullanılan ahşap vidalarına göre (temin edilmez).
• 15 mm dayanıklı kalınlığa sahip ahşap rafta: ø 7 mm delik delin.
• Güç kaynağı elektrik kablo geçişi: ø 10 mm delik delin.

- İki vidayı çaprazlama olarak ve tavana 4-5 mm mesafe bırakacak şekilde vidalayın:

• Sağlam beton için beton dübelleri ürünle birlikte temin edilmez.
• 20 mm dayanıklı kalınlığa sahip hava odacıklı tuğla için vidalar 12h ürünle birlikte temin edilir.
• Ahşap kirişler için ahşap vidaları ürünle birlikte temin edilmez.
• Ahşap raf için rondelalı ve somunlu vidalar ürünle birlikte temin edilmez.

SABİTLEME (DAVLUMBAZ GÖVDESİ + DAVLUMBAZ GÖVDESİ ORTA)

- Davlumbaz gövdesini 1, orta davlumbaz gövdesinin 2 içine geçirin.

- Davlumbaz gövdesinin üst panelini 5 alın ve şekilde gösterildiği gibi yerleştirin.

Dikkat

Davlumbaz gövdesinin üst panelini 5 takarken önce bir tarafını, daha sonra yuvarlak taraflarını yerleştirerek takın ve yuvalardan geçmesi gereken kablolara zarar vermemek adına gerekli özeni gösterin.

- Panel davlumbaz gövdesine 1 değene kadar alçaltın ve sonra, birlikte gelen 4 vida 12c vasıtasıyla vidalayın.

MONTAJ PLAKASI

• Montaj plakasını kaldırın ve daha önceden tavana açılmış deliklere iki vidayı yerleştirin ve ayarlama deliğinin ortasına kadar çevirin. Dikkat: Plakanın yönü şekilde gösterildiği gibi olmalıdır.
• İki vidayı sıkın ve ürünle birlikte gelen diğer iki vidayı takın; vidaları iyice sıkmadan önce vidaların ayarlama deliğinin yuvasından dışarı çıkmamasına özen göstererek ve parçayı çevirerek ayarlama işlemlerini gerçekleştirebilirsiniz.
• Montaj işlemi gerek Davlumbazın ağırlığı, gerekse monte edildiği Aparatın olası yanal hareketlerinin neden olabileceği gerilimler açısından güvenli olmalıdır. Bu nedenle montaj sırasında Plakanın sabit olduğunu kontrol edilmesi gerekir.
• Tavanın, asma noktasında yeterli derecede sağlam olmadığı her durumda, kurulumu yapan kişi burayı uygun plakalarla ve dayanıklı demirlerle güçlendirmelidir. • Tavandaki dengeleme plakasını kontrol ediniz.
• Uygun görülürse, davlumbazı duvara contalı başka 3 vida ile sabitleyebilirsiniz.

NOT Kurulum işlemine geçmeden önce Davlumbazın bir destekle veya ikinci bir kişinin yardımıyla pişirme düzleminden en az 650 mm yüksekliğe kaldırılması gerekir.

Bu uygulama gereklidir çünkü Davlumbaz Kablolarının tavana monte edilmiş Plakaya yapıya ağır gelecek Davlumbaz ağırlığı olmaksızın bağlanması gerekir.

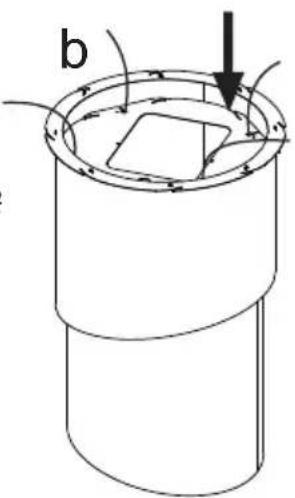

4 Kablonun montaj sistemi 3 parçadan oluşur:

• Tavan Plakasına monte edilmiş dişli mandal (a).
• Ürünle birlikte gelen kablo tutucu vidalar (b).
• Ürünle birlikte gelen güvenlik topuzu (c).
• Güvenlik topuzlarını (c) yukarı doğru dişlerle ilgili kablolara yerleştirin.
• Kablo sabitleme vidalarını (b) ilgili kablolara yerleştirin.

- Tavana monte edilmiş Plakanın yönüne dikkat edin (Plakanın hareket yolu sonu mandalının deliği Davlumbaz gövdesinde bulunur).

Dikkat: Davlumbazın maksimum hareket etme kapasitesi 645 mm'yi geçmemelidir.

- Kabloları dişli Mandalların deliklerinden (a) geçirip, kablo tutucu Vidaları (b) Mandallara vidalayın.

- İşlem tamamlandığında sonuç 4 Kablonun her biri için şekilde gösterildiği gibi olmalıdır.

- Bu noktaya geldiğimizde 4 Kablonun hepsini Plakaya bağlamış oluruz.

Kablo tutma Vidalarının içinden ve dişli Mandalların deliğinden dışarı doğru kaydıracak şekilde iterek Kabloları gerginleştirin.

Kablo tutma Vidalarında içinden geçen kablonun bir yöne kaydırılmasına izin verirken diğer yöne kaydırılmasını engelleyen bir sistem bulunduğundan bunu yapabilirsiniz.

Son dengeleme işlemini gerçekleştirmek için kabloların tümünün aynı uzunlukta olmasına ve sol arka halatın diğerlerinden daha kısa veya gevşek olmamasına dikkat edin.

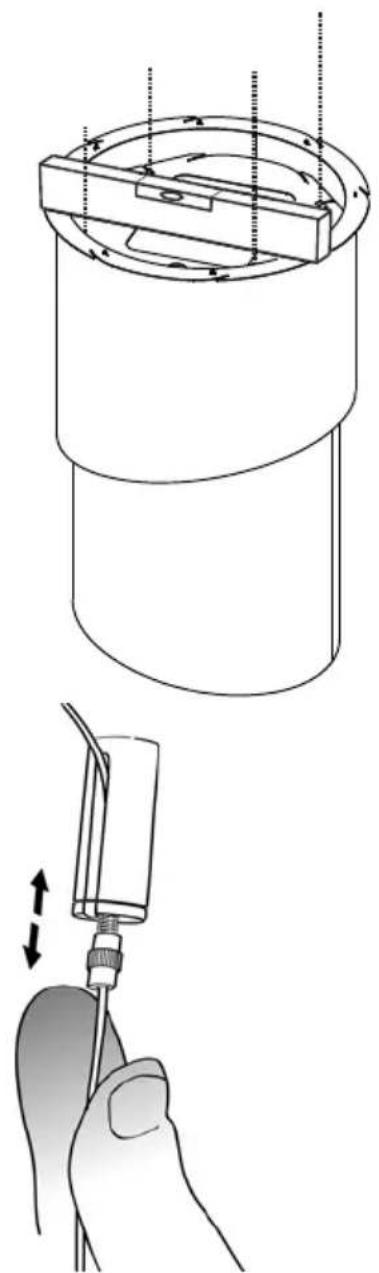

DAVLUMBAZIN DENGELENMESİ

• Davlumbaz gövdesinin dengelenmesi gerekir.
• Davlumbazın dengeleme işlemi güvenlik mandalları (C) kullanılarak gerçekleştirilir.

- Bir teraziyi davlumbazın üzerine yerleştirin.

• Güvenlik topuzlarının üzerine yukarıya doğru baskı uyguladığınızda kablo hareketinin kilidi açılır. Kabloları kablo tutma vidalarından ileri veya geri yönde geçirerek davlumbazın hareketli gövdesini dengelemenize izin veren ayarlama işlemlerini gerçekleştirirsiniz.
• Davlumbazı gerektiği gibi dengeledikten sonra güvenlik topuzlarının sıkılması gerekir.

• 4 askı kablosunun her birinin gergin olduğundan emin olun.
• 4 askı kablosunun hiçbirinin kurulum sırasında zarar görmediğinden emin olun.
• Davlumbaz ile pişirici arasındaki minimum mesafenin en az 650 mm olduğu ve maksimum hareket aralığının 645 mm'yi aşmaması gerektiği hatırlanmalıdır.

GÜÇ KABLOSUNUN MONTAJI

- Elektrik bağlantı kutusundan çıkan güç elektrik kablosunu, sabitleyici klipsler (7) aracılığıyla önce sağ arka kabloya (A), sonra resimde görüldüğü gibi soldakine (B) sabitleyin.

- Güç kablosunu tavan düzlemine getirin.

- Daha sonra zarar görmesini önlemek için güç kablosunun üzerine geçirilmiş olan kauçuk halkayı yuvasına yerleştirin.

- Ekli dilin yardımıyla askıyı tavan düzlemine sabitleyin.

Davlumbazı, en az 3 mm kontak açılmalı çift kutuplu anahtarla Şebeke Beslemesine bağlayın.

Sonunda hareketli gövde tavana doğru yükselirken kablonun hareketli gövdenin üstünde kaldığını ve davlumbazın sınırlarının dışına çıkmadığını kontrol ederek, güç kablosunun doğru şekilde sabitlendiğinden emin olun.

Bağlantılar

TAHLİYELİ SİSTEMDE HAVA ÇIKIŞI

Kanallı modelin montajı için, bacayı tahliye borusuna ø150 mmlik uzayabilir bir boru vasıtasıyla bağlayın.

- Boru kelepçelerini kullanarak boruyu davlumbaz gövdesine ve tavan düzlemindeki flanşa sabitleyin. Gerekli malzeme donanımda mevcuttur.

SABİTLEME (Davlumbaz gövdesi orta + Davlumbaz gövdesi tavan)

• Davlumbazın çalıştığını doğrulamak adına testler gerçekleştirilirin (Kullanım paragrafına bakınız).
• Gösterildiği yönde olduğuna dikkat ederek, davlumbaz gövdesinin altından tavana doğru 3, davlumbaz gövdesinin tavanda asılı olan kısmına doğru alttan kaydırın.
• Birlikte gelen 3 vidayı 12b kullanarak, davlumbaz gövdesini, tavandaki 3 tavan düzlemine sabitleyin.

Tuş	Fonksiyonu Gösterge
L	Işıkları Açar/Kapatır.	-
T1	Davlumbaz Aşağıda2 saniye basılı tutulduğunda Davlumbazı kaldırır.Kısa süreli basıldığında Motoru Açar/Kapatır.	Yanar/Söner
	Davlumbaz Yukarıdaİlk basis: Davlumbaz alçalır.İkinci basis: Davlumbaz durur.Hareket durduğunda motor ikinci Hızda açılır.	Söner/Söner

Elektronik devre iki tip arıza algılar ve ilgili sinyali verir

T1 Ledi
Yavaş yavaş yanıp söner	Akım çekme eşiği aşılmış:Bu durumda aşırı yüklenme durumu olup olmadığı kontrol edilir, arıza tuş takımı üzerinde T1 ledinin her 2 saniyede bir yanıp sönmesiyle bildirilir. Davlumbazın hareketi sırasında hiçbir engel bulunmadığından emin olun.Bu sinyal yeni bir Davlumbaz açılma/kapanma komutuna kadar etkin kalır.
	Açılma aşamasında güvenlik mikro anahtarının müdahalesi:Güvenlik mikro anahtarının müdahale etmesi halinde bu arıza T1 ledinin hızlı hızlı (her 250ms'de bir) yanıp sönmesiyle bildirilir ve Davlumbazın hareket yolunun sonuna ulaştığını bildirir...... Teknik Servisle bağlantı kurun!Bu arıza sırasında davlumbazın fonksiyonlarını (ışıklar ve motor) daima açabilirsiniz ve motor açık olduğunda T1 ledi yanıp sönmeye devam ederek arızanın hala devam ettiği bildirir.

TELEKUMANDA

Bu cihaza bir telekumanda ile de komut verilebilir; bu kumanda 1,5 Voltluk çinko-karbonlu LR03-AAA tipi standart alkalin pillerle çalışır (dahil değildir).

• Telekumandayı ısı kaynakları yakınında bırakmayınız.
• Pilleri çevreye atmayınız, bunlara ayrılmış çöp toplama kaplarına atınız.

Tuş	Fonksiyonu Gösterge
➊	Motor Açma/Kapatma. -
	Davlumbaz Kapalt:Bu tuşa kısa süre basıldığında davlumbaz alçalmaya başlarBir daha basıldığında durur.Hareket durdurulduğunda motor 2. hız kademesinde açılır.	-
	Davlumbaz Açık:- 2 saniye basılı tutulduğunda yükselme hareketi başlar ve hareket yolunun sonunda durur.Basıldığında (kısa süreli) hareket durur (hareket yolunun sonuna gclmeden).- Daha da kısa süreli basıldığında motoru açar/kapatır.- 2 saniye basılı tutulduğunda yükselme hareketi başlar.Motor açıksa, önce motor durur, ardından hareket başlar.	-
-	Motor Hızının Düşürülmesi.	-
+	Motor Hızının Artırılması.	-
➊	YOĞUN- Yalmızca davlumbaz aşağı inmiş halde vegecikme veya 24h devrede olmadığında kullanılır.- Herhangi bir hızdayken Yoğun kademeyi başlatabilirsiniz.Kapatmak için aynı tuşa tekrar basmanız veya motor kapatmanız yeterlidir.- Yoğun hız kademesi 10 dakika sürelidir. 10 dakikanın sonunda sistem otomatik olarak daha önce ayarlanan hıza geri döner.	Motor tuşunun üzerinde bulunan led (davlumbaz kumandalarında) saniyede 1 kez yanıp söner.
➊	Gecikme Fonksiyonuna kısa süreli basıldığında:Yalmızca Yoğun veya 24h seçenekleri devrede değilken kullanılabilir.30 dakika sonra davlumbazın tamamen (motor+ışıklar) kapatılmasını devreye alır ve devreden çıkarır.Gecikme fonksiyonunu devre dışı bırakmak için aynı tuşa basın veya motoru kapatın.	Motor tuşunun üzerinde bulunan led (davlumbaz kumandalarında) saniyede 0,5 saniyede bir yanıp söner.
	24H Fonksiyonu 2 saniye basılı tutulduğunda:Yalmızca Yoğun veya Gecikme seçenekleri devrede değilken kullanılabilir.24 saat boyunca her saatte 10 dakika çalıştırma fonksiyonunu devreye alır ve devre dışı bırakır. Süre dolduğunda devre dışı kalır.	Motor tuşunun üzerinde bulunan led (davlumbaz kumandalarında) saniyede 2 saniyede bir yanıp söner.
➊	Davlumbazın İşıklarını Yakar/Söndürür.	-

Metal yağ filtresi

Bulaşık makinesinde yıkanabilir, en azından yaklaşık her 2 aylık kullanımdan sonra veya daha sık yıkanması gerekir, özellikle yoğun kullanım içindir.

METAL YAĞ FİLTRESİ TEMİZLİĞİ

• Aydınlatma grubunu özel girintisinden çekerek açın.
• Filtreyi grubun arka bölümüne doğru iterek ve aynı anda aşağıya doğru çekerek çıkartın.
• Bükülmemesine özen göstererek emme panelini yıkayın ve kurmadan önce kurumasını bekleyin.
• Tutamağın dış görünür tarafta olduğuna dikkat ederek filtreleri tekrar monte edin.
• Aydınlatma grubunu tekrar kapatın.

Dikkat: Bu cihazda EN 60825-1: 1994 + A1:2002 + A2:2001 normuna uygun olarak 1M sınıfı beyaz LED lamba kullanılmıştır; @439nm'de yayılan azami optik güç: 7μW. Optik aygıtlarla (dürbün, büyüteç....) doğrudan bakmayın.

- Değiştirmek için Teknik Servisle bağlantı kurun.

Hareket arızası halinde uygulanacak prosedür

1. Sigortaların doğru şekilde yerleştirilmiş ve sağlam olup olmadığını kontrol edin, değiştirmeniz gerekirse, aydınlatma grubunu açın, yağ filtresini çıkarın ve motor bloğunun sol tarafından görünür sigorta yuvasının vidalarını sökerek aynı özelliklerdeki sigortalarla değiştirin (Ref.A).
2. Davlumbaz gövdesinin dengeli bir şekilde monte edildiğinden emin olun (terazi kullanmanız önerilir).
3. Dört halatın dördünün de aynı şekilde gergin olduğundan emin olun.

Yukarıdaki işlemler sorunu gidermezse, Teknik Servisle bağlantı kurun.
