Type de produit	Hotte aspirante murale
Marque	Faber
Modèle	The Pareo Plus
Dimensions (L x H x P)	90 x 70 x 50 cm (approximatif)
Poids	Environ 15 kg
Alimentation	220-240 V, 50 Hz
Puissance moteur	200 W
Débit d'air max	650 m³/h
Niveau sonore max	65 dB(A)
Nombre de vitesses	3 + boost
Type de commandes	Écran tactile ou boutons (selon version)
Éclairage	LED, 2 x 3 W
Système de filtration	Filtre à graisse aluminium + filtre à charbon optionnel
Évacuation	Ø 150 mm (extraction ou recyclage)
Classe énergétique	A
Fonctions spéciales	Minuterie, arrêt automatique, télécommande (selon version)
Entretien et nettoyage	Nettoyer les filtres à graisse au lave-vaisselle tous les mois ; changer le filtre à charbon tous les 3-6 mois
Sécurité	Arrêt automatique en cas de surchauffe
Pièces détachées et réparabilité	Filtres moteur, LED, commandes disponibles ; conçue pour être réparable

FOIRE AUX QUESTIONS - The Pareo Plus FABER

Comment installer la hotte Faber The Pareo Plus ?

L'installation doit être réalisée par un professionnel qualifié. Fixez la hotte au mur avec des chevilles adaptées, raccordez le conduit d'évacuation (Ø 150 mm) ou utilisez le mode recyclage avec filtre à charbon. Respectez les distances minimales par rapport à la cuisson (gaz 65 cm, électrique 55 cm).

Comment nettoyer les filtres à graisse ?

Les filtres à graisse en aluminium peuvent être lavés au lave-vaisselle à 65°C ou à la main avec de l'eau chaude savonneuse. Laissez-les sécher complètement avant de les remettre. Nettoyez-les tous les mois pour maintenir les performances.

À quelle fréquence faut-il changer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 3 à 6 mois selon l'utilisation. Pour les fumeurs ou cuissons intensives, remplacez-le plus souvent. Le filtre n'est pas lavable.

Comment remplacer l'ampoule LED de la hotte ?

Éteignez et débranchez la hotte. Ouvrez le panneau d'accès sous la hotte. Déclipez délicatement l'ampoule LED défectueuse et insérez une nouvelle ampoule de même spécification (2 x 3 W). Remettez le panneau.

La hotte fait du bruit, est-ce normal ?

Un certain niveau sonore est normal (max 65 dB). Si le bruit est anormal, vérifiez que les filtres sont propres et bien installés, que rien ne bloque la turbine et que le conduit d'évacuation n'est pas obstrué. Si persiste, contactez le SAV.

Comment utiliser les commandes tactiles ?

Appuyez brièvement sur le panneau tactile pour allumer la hotte, puis sélectionnez la vitesse souhaitée (1-3 + boost). La minuterie peut être activée en maintenant la touche pendant 3 secondes. Consultez la notice pour les détails.

Puis-je utiliser la hotte en mode recyclage sans conduit ?

Oui, la hotte peut fonctionner en mode recyclage. Il faut installer un filtre à charbon (non fourni) et orienter le déflecteur vers la sortie d'air. Le conduit d'évacuation n'est pas nécessaire.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et la hotte. Si le problème persiste, réinitialisez la télécommande selon la notice.

Comment activer la minuterie ?

Sur les modèles avec minuterie, allumez la hotte et sélectionnez la vitesse. Appuyez sur le bouton de la minuterie (ou maintenez enfoncé) pour régler le temps (généralement 10 minutes). La hotte s'arrêtera automatiquement.

Où trouver des pièces détachées pour le modèle The Pareo Plus ?

Vous pouvez commander des pièces détachées auprès du service client Faber ou de revendeurs agréés. Les références sont dans la notice. Utilisez uniquement des pièces d'origine pour garantir la sécurité et les performances.

MODE D'EMPLOI The Pareo Plus FABER

Manuel d'instructions

Mode d'emploi

Les instructions d'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières peuvent ne pas s'appliquer à cet appareil.

INSTALLATION

• En aucun cas, le fabricant ne peut être tenu responsable d'éventuels dommages dus à une installation ou à une utilisation inappropriée.
• La distance de sécurité minimale entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque signalétique apposée à l'intérieur de la hotte.
• Pour les appareils de classe I, assurez-vous que l'installation électrique de votre logement dispose d'une mise à la terre adéquate.

Raccordez la hotte au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne raccordez pas la hotte aspirante aux conduits de cheminée qui évacuent les fumées de combustion (par exemple, de chaudières, de cheminées, etc.).
• Si vous utilisez la hotte en combinaison avec des appareils non électriques (par exemple, des appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour des gaz de combustion. La cuisine doit présenter une ouverture communiquant directement avec l'extérieur pour garantir l'amenée d'air

propre. Si vous utilisez la hotte en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

- Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
• Utilisez exclusivement des vis et des petites pièces du type adapté à la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

- Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.

UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.

- Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.

- Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.

- Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

- ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

ENTRETIEN

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et doit être remplacé environ tous les 4 mois de fonctionnement, ou plus souvent en cas d'utilisation particulièrement intense.
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

CARACTÉRISTIQUES

Composants

Réf. Qté Composants du produit

Réf. Qté Composants de l'installation

1 1 Corps de hotte équipé de : commandes, lumière, filtres, moteur. 2 1 Corps de hotte intermédiaire. 3 1 Corps de hotte de plafond. 4 1 Plaque support hotte + bride. 5 1 Panneau supérieur corps de hotte 6 1 Tube 7 3 Clips de fixation câble d'alimentation 11 7 Chevilles ø 10 12a 7 Vis 4,2 x 44,4 12b 3 Pommeaux de fixation 12c 4 Vis 3,5 x 9,5

Qté Documentation

1

Manuel

d'instructions

Cette hotte est prévue pour être installée au plafond/étagère, au-dessus (650 mm min.) d'un plan de cuisson en îlot en :

- Version aspirante Évacuation à l'extérieur.

Séquence opérations d'installation

• Préparation à l'installation
• Perçage plafond/étagère et fixation plaque de support
• Connexions • Montage du corps de hotte
• Contrôle fonctionnel
• Élimination des emballages

Préparation pour le montage de la plaque

- Prendre la plaque et la placer dans le bon sens, comme indiqué sur la figure. Le cliquet doit se trouver en face de l'installateur.

Perçage du plafond/de l'étagère et fixation de la plaque

PERÇAGE DU PLAFOND/DE L'ÉTAGÈRE

• À l'aide d'un fil à plomb, ramener sur le plafond/étagère de support le centre du plan de cuisson.
• Appuyer la plaque au plafond/étagère en veillant à la positionner dans le bon sens, comme indiqué sur la figure. • Marquer les centres des trous de la plaque. • Percer les points suivants :

- Plafond en béton massif : selon les chevilles pour béton employées.

• Plafond en béton et chambre à air, avec une épaisseur résistante de 20 mm : percer ø 10 mm (insérer tout de suite les chevilles 11 fournies).
• Plafond en poutres de bois : selon les vis pour bois employées (non fournies).
• Étagère en bois, avec une épaisseur résistante de 15 mm : percer ø 7 mm.
• Passage du câble électrique d'alimentation : percer ø 10 mm.

- Serrer en diagonale et en laissant 4-5 mm du plafond les deux vis :

• pour béton massif, les chevilles pour béton, non fournies.
• pour béton avec chambre à air, avec une épaisseur résistante d'environ 20 mm, vis 12h fournies. • pour poutres de bois, vis pour bois, non fournies.
• pour étagère de bois, vis avec rondelles et écrous non fournies.

FIXATION (CORPS DE HOTTE + CORPS DE HOTTE INTERMÉDIAIRE)

• Insérer le corps de hotte 1 dans le corps de hotte intermédiaire 2.

- Prendre le panneau supérieur du corps de hotte 5 et l'insérer de la manière indiquée dans la figure.

Attention

pour introduire le panneau supérieur du corps de hotte 5, insérer d'abord un côté puis l'autre en exploitant les bords biseautés et en faisant attention de ne pas endommager les câbles qui doivent passer dans les trous prévus à cet effet.

- Baisser le panneau jusqu'à ce qu'il s'appuie sur le corps de hotte 1 et le visser ensuite avec les 4 vis 12c fournies.

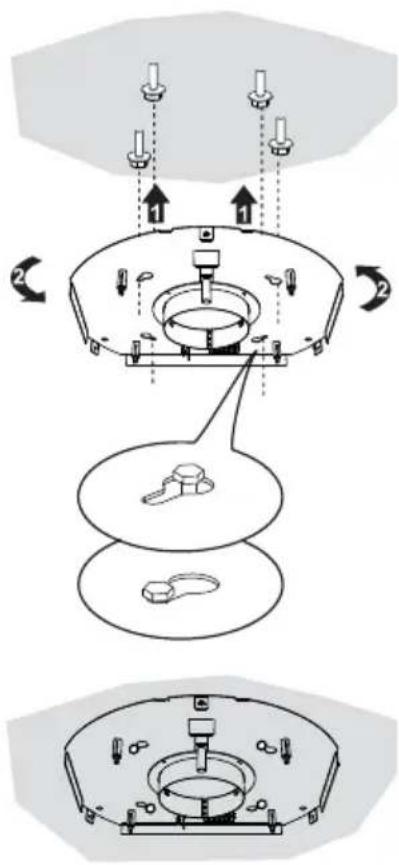

FIXATION PLAQUE

- Soulever la plaque de fixation, emboîter les trous sur les deux vis précédemment prévues au plafond et tourner jusqu'au centre du trou de réglage.

Attention : Le sens de la plaque doit être celui indiqué dans la figure.

• Serrer les deux vis et visser les deux autres fournies ; avant de serrer définitivement les vis vous pouvez effectuer des réglages en tournant la pièce, en faisant attention à ce que les vis ne sortent pas du siège du trou de réglage.
• La fixation doit être sûre, aussi bien par rapport au poids de la hotte qu'aux contraintes provoquées par des poussées latérales occasionnelles à l'appareil monté. À la fin de la fixation, vérifier que la plaque est stable.
• Au cas où le plafond ne serait pas suffisamment robuste dans le point de suspension, l'installateur devra le renforcer à l'aide de plaques et de contreplaques opportunes ancrées sur des parties structurellement résistantes. • Vérifier le nivellement de la plaque au plafond.
• Si vous l'estimez opportun, vous pouvez assurer la hotte au mur avec les 3 autres vis tamponnées.

N.B. Avant de commencer l'installation, il est nécessaire d'amener la hotte à une hauteur d'au moins 650 mm du plan de cuisson, avec un support ou en se faisant aider par une autre personne.

Cette mesure est fondamentale, puisque les câbles de la hotte devant être branchés à la plaque montée au plafond, il est impératif d'éviter que le poids de la hotte puisse peser sur la structure.

Le système de fixation des 4 câbles est formé de 3 parties :

- Cliquet fileté (a) déjà monté sur la plaque de plafond.

• Vis serre-câble (b) fournie.
• Pommeau de sécurité (c) fourni.
• Enfiler les pommeaux de sécurité (c) dans leurs câbles correspondants, en veillant à ce que le filetage soit orienté vers le haut.
• Enfiler les vis serre-câble (b) dans leurs câbles correspondants.

- Faire attention au sens d'orientation de la plaque fixée au plafond (le cliquet de fin de course de la plaque a son trou correspondant sur le corps hotte).

Attention :

L'extension maximale du mouvement de la hotte ne peut pas dépasser 645mm.

- Faire passer les câbles dans les trous des cliquets filetés (a) et serrer les vis serre-câble (b) à ces mêmes cliquets.

- À la fin de l'opération, le résultat doit être celui représenté dans la figure pour tous les 4 câbles.

- Maintenant, les 4 câbles sont reliés à la plaque.

Tendre les câbles en les poussant vers le haut de manière à ce qu'ils coulissent dans la vis serre-câble et hors du trou du cliquet fileté.

Cela est possible, car le système présent dans la vis serre-câble permet au câble de coulisser dans un seul sens à son intérieur, en bloquant le coulissement dans l'autre sens.

Veiller à ce que les câbles aient tous la même longueur pour faciliter l'opération de nivellement final. Faire attention à ce que le câble avant gauche ne soit pas plus lâche que les autres.

NIVELLEMENT DE LA HOTTE

• Il est nécessaire d'effectuer le nivellement du corps de hotte.
• Le nivellement de la hotte s'effectue en intervenant sur les cliquets de sécurité C.

• Appuyer un niveau sur la hotte.

- Pour débloquer le mouvement du câble, pousser vers le haut les pommeaux de sécurité. Insérer ou extraire le câble de la vis serre-câble pour effectuer les réglages qui permettent le nivellement du corps mobile de la hotte.

- Après avoir nivelé la hotte à la mesure nécessaire, serrer les pommeaux de sécurité.

• S'assurer que les 4 câbles de soutien sont en tension.
• S'assurer que les 4 câbles de soutien n'ont pas été endommagés durant l'installation.
• N'oubliez pas que la distance minimum entre la hotte et le plan de cuisson de la cuisine doit être de 650 mm et que l'extension maximum du mouvement ne peut pas dépasser 645 mm.

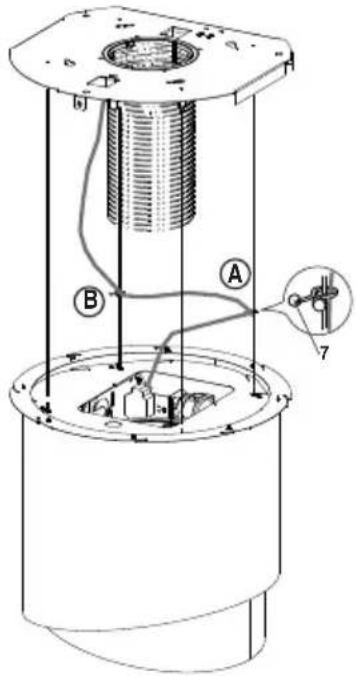

FIXATION DU CÂBLE D'ALIMENTATION

- Prendre le câble d'alimentation venant du boîtier de connexion électrique et le pincer à l'aide des clips pince-câble 7 d'abord au câble arrière droit (A), ensuite à celui de gauche (B) comme indiqué dans la figure.

• Amener le câble d'alimentation sur la plaque de plafond.
• Emboîter le passe-câble en caoutchouc déjà enfilé sur le câble d'alimentation dans le trou pour éviter tout endommagement futur.
• Le fixer au support sur la plaque de plafond à l'aide de la languette déjà montée.
• Brancher la hotte à l'alimentation de secteur en intercalant un interrupteur bipolaire avec une ouverture des contacts d'au moins 3 mm.

Vérifier enfin que le câble d'alimentation est correctement bloqué, en contrôlant que lorsque le corps mobile se soulève vers le plafond, celui-ci se positionne au-dessus du corps mobile et qu'il ne sort pas du pourtour de la hotte.

Connexions

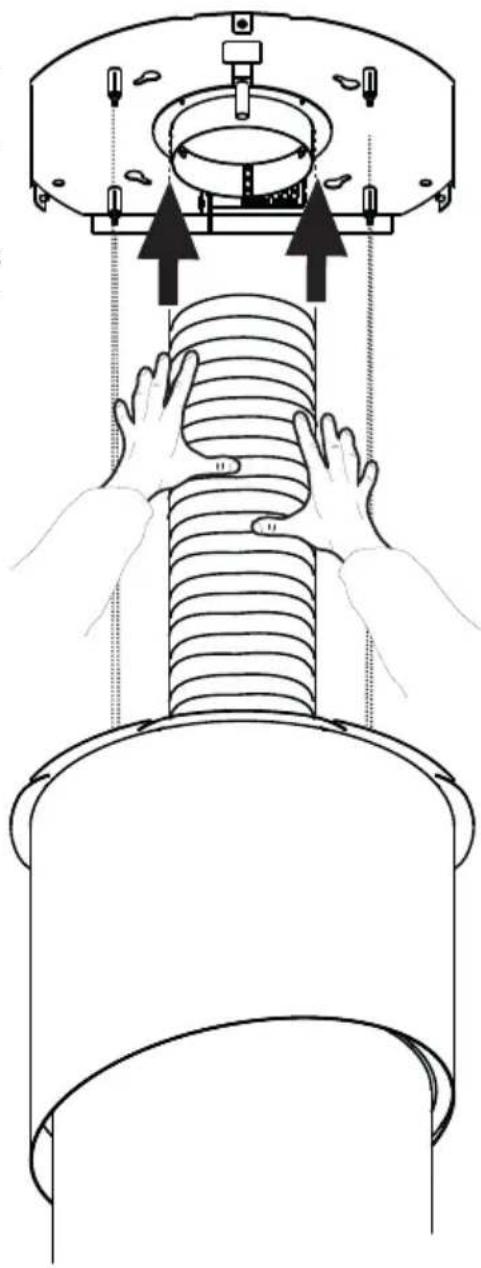

SORTIE AIR VERSION ASPIRANTE

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube ø 150 extensible.

- Fixer le tube à l'aide de colliers serre-tube adaptés aussi bien au corps de hotte qu'à la bride sur la plaque de plafond. Le matériel nécessaire est fourni.

FIXATION (corps de hotte intermédiaire + corps de hotte de plafond)

• Faire des tests pour vérifier que la hotte fonctionne. (Voir paragraphe Utilisation).
• En passant sous le corps de hotte de plafond 3, enfiler dans le corps de hotte suspendu au plafond en faisant attention au sens, qui doit être celui indiqué dans la figure.
• Avec 3 vis 12b fournies, fixer le corps de hotte de plafond 3 à la plaque au plafond.

Tableau des commandes

Touche	Fonction Affichage
L Allume/Éteint les lumières -
T1	Hotte basseAppuyer pendant 2 secondes pour remonter la hotte.Appui bref On/Off moteur	Branché/Débranché
	Hotte hautePremier appui : La hotte descend.Deuxième appui : Stop hotte.À la fin du mouvement, le moteur se branche à la deuxième vitesse.	Débranché/Débranché

L'électronique reconnaît deux types d'anomalies et donne le signal correspondant.

Led T1
Clignotement lent	Dépassement du seuil d’absorption de courant:En présence d'une condition de surcharge, l'anomalie est signalée par le clignotement, toutes les 2 secondes, de la led T1 située sur le clavier. Vérifier l’absence de tout empêchement durant le mouvement de la hotte. Ce signalement demeure actif jusqu’à ce qu’une nouvelle commande d’ouverture/fermeture de la hotte soit donnée.
Clignotement rapide	Intervention du microswitch de sécurité en ouverture:En cas d’intervention du microswitch de sécurité, l'anomalie est signalée par le clignotement rapide de la led T1 (toutes les 250ms), indiquant que la hotte a dépassé le fin de course...... Contacter le service après vente!En présence de cette anomalie, l’accès aux fonctions de la hotte (lumières et moteur) est toujours possible. Si le moteur est branché, la led T1 continuera à clignoter, signalant que l’anomalie est toujours présente.

TÉLÉCOMMANDE

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA25 (non fournies).

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles ; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Tableau des commandes

Touche	Fonction Affichage
➊	Branche/Débranche le moteur. -
	Hotte fermée :- En appuyant brièvement sur la touche la hotte commence à descendre- À la pression suivante, elle s'arrête.Lorsque le mouvement est terminé, le moteur se branche à la 2ème vitesse.	-
	Hotte ouverte :- Appuyer pendant 2 secondes pour activer le mouvement de remontée qui s'arrête avec le fin de course.- Appuyer (brièvement) pour arrêter le mouvement (avant le fin de course).- Appuyer encore brièvement, on/off moteur.- Garder appuyé pendant 2 secondes pour activer le mouvement de remontée.- Si le moteur est branché, d'abord le moteur s'arrête, puis le moteur démarre.	-
-	Diminue la vitesse du moteur. -
+	Augmente la vitesse du moteur. -
➊	INTENSIVE- Activable seulement lorsque la hotte est descendue et lorsque le delay ou le 24h ne sont pas actifs.- Active la vitesse intensive à partir de n'importe quelle vitesse.Pour la débrancher, appuyer de nouveau sur cette même touche ou éteindre le moteur.- La vitesse intensive est temporisée à 10 minutes. À la fin des 10 minutes le système retourne automatiquement à la vitesse précédemment programmée.	La led présente sur la touche moteur (des command-des hotte) clignote 1 fois par seconde).
➌	Appuyer brièvement sur la fonction Delay :Activable seulement lorsque l'Intensive ou le 24h ne sont pas actifs.Branche et débranche le mode d'arrêt total de la hotte (moteur+lumières) après 30 minutes :Pour invalider le Delay, appuyer de nouveau sur la même touche ou éteindre le moteur.	La led présente sur la touche moteur (des command-des hotte) clignote toutes les 0,5 seconde).
	Appuyer pendant 2 sec sur la fonction 24h :Activable seulement lorsque l'Intensive ou le Delay ne sont pas actifs.Branche et débranche la fonction 24 pendant 10 minutes par heure, pendant 24 heures. À l'expiration, la fonction se désactive.	La led présente sur la touche moteur (des command-des hotte) clignote toutes les 2 secondes).
➌	Branche/Débranche les lumières de la hotte. -

Filtre à graisse métallique

Il est lavable même au lave-vaisselle. Il doit être lavé environ tous les 2 mois d'utilisation, ou plus fréquemment en cas d'utilisation particulièrement intensive.

NETTOYAGE DU FILTRE À GRAISSE MÉTALLIQUE

• Ouvrir le groupe d'éclairage en le tirant sur l'encoche prévue à cet effet.
• Retirer le filtre en le poussant vers l'arrière du groupe, tout en tirant en même temps vers le bas.
• Laver le filtre en évitant de le plier et le laisser sécher avant de le remonter.
• Le remonter en veillant à ce que la poignée soit toujours vers la partie visible externe. Refermer le groupe d'éclairage.

Attention : Cet appareil est doté d'une lumière LED blanche de classe 1M conformément à la norme EN 60825-1:1994 + A1:2002 + A2:2001 : puissance optique maximum émise à 439 nm : 7 μW. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).

Pour le remplacement, contacter le service après-vente. (Pour l'achat, s'adresser au service après-vente).

Procédure d'intervention en cas d'anomalies sur le mouvement

• Vérifier que le fusible est correctement inséré et qu'il n'est pas brûlé. En cas de nécessité de remplacement, ouvrir le groupe d'éclairage, retirer le filtre à graisse et desserrer le porte-fusible visible sur la gauche du groupe moteur, en le remplaçant par un autre fusible ayant les mêmes caractéristiques (Réf. A).
• Vérifier que le corps de hotte est installé à niveau (l'utilisation d'un niveau est conseillée).
• Vérifier que les quatre câbles sont tendus tous les quatre de la même manière.

Si les actions précédentes n'ont pas résolu le problème, contacter le service après-vente.
