ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ IVM 60242 M ACD WS Kärcher

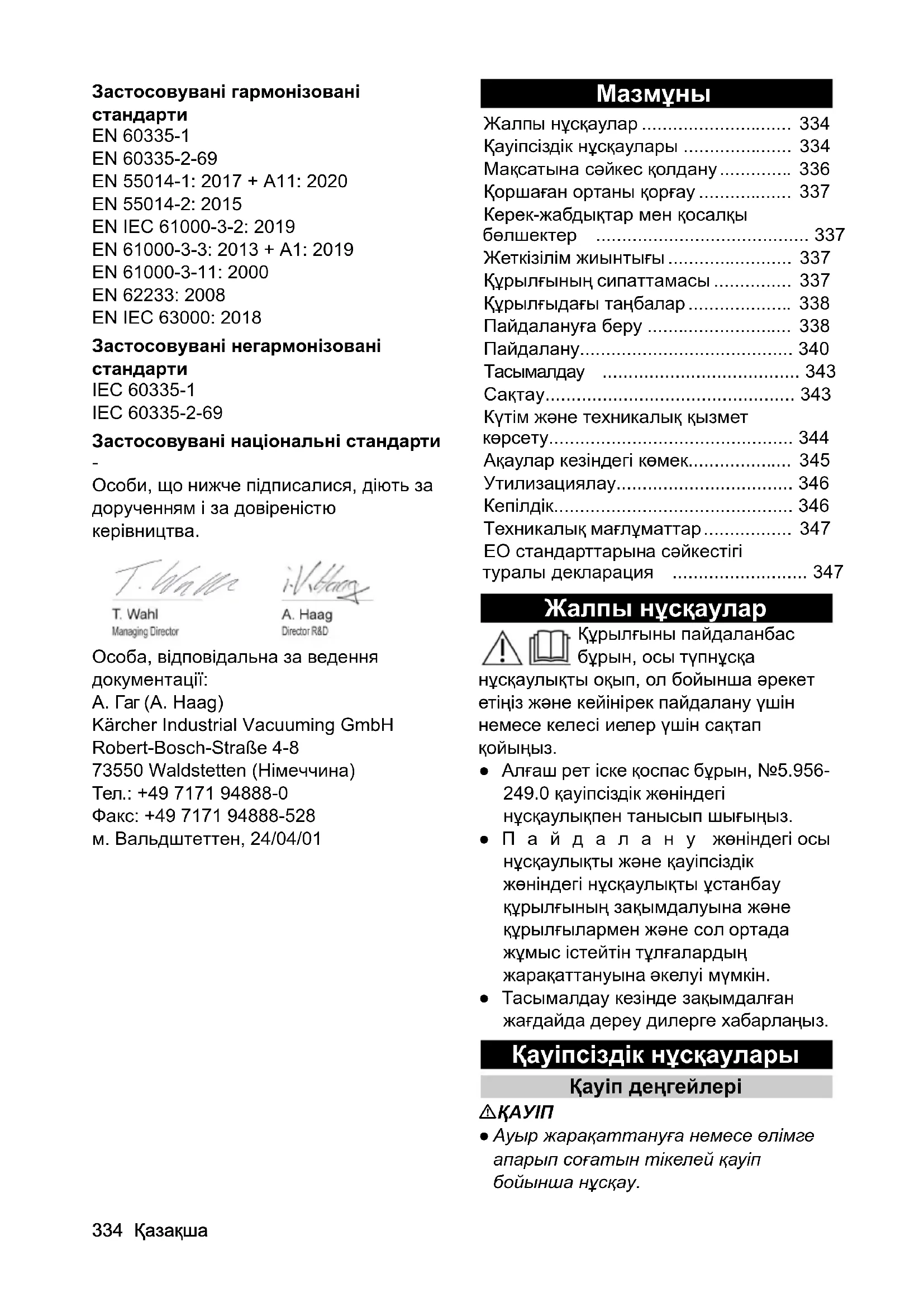

Жалпы нұсқаулар Құрылғыны пайдаланбас бұрын, осы түпнұсқа нұсқаулықты оқып, ол бойынша əрекет етіңіз жəне кейінірек пайдалану үшін немесе келесі иелер үшін сақтап

●Алғаш рет іске қоспас бұрын, №5.956-

249.0 қауіпсіздік жөніндегі

нұсқаулықпен танысып шығыңыз. ●Пайдалану жөніндегі осы нұсқаулықты жəне қауіпсіздік жөніндегі нұсқаулықты ұстанбау құрылғының зақымдалуына жəне құрылғылармен жəне сол ортада жұмыс істейтін тұлғалардың жарақаттануына əкелуі мүмкін. ● Тасымалдау кезінде зақымдалған жағдайда дереу дилерге хабарлаңыз. Қауіпсіздік нұсқаулары Қауіп деңгейлері

• ● Ауыр жарақаттануға немесе өлімге апарып соғатын тікелей қауіп бойынша нұсқау. Жалпы нұсқаулар p. 334
• Қауіпсіздік нұсқаулары p. 334
• Мақсатына сəйкес қолдану p. 336
• Қоршаған ортаны қорғау p. 337
• Керек-жабдықтар мен қосалқы бөлшектер p. 337
• Жеткізілім жиынтығы p. 337
• Құрылғының сипаттамасы p. 337
• Құрылғыдағы таңбалар p. 338
• Пайдалануға беру p. 338
• Пайдалану p. 340
• Тасымалдау p. 343
• Сақтау p. 343
• Күтім жəне техникалық қызмет көрсету p. 344
• Ақаулар кезіндегі көмек p. 345
• Утилизациялау p. 346
• Кепілдік p. 346
• Tехникалық мағлұматтар ЕО стандарттарына сəйкестігі p. 347

● Ауыр жарақаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау. 몇 АБАЙЛАҢЫЗ ● Жеңіл жарақаттануға апарып соғуы ықтимал қауіпті жағдай бойынша

НАЗАР АУДАРЫҢЫ ● Материалдық зиянға апарып соғуы ықтимал қауіпті жағдай бойынша

Техникалық қауіпсіздік бойынша жалпы нұсқаулары ҚАУІП ● Құрылғыны жəне оған арналған заттарды пайдалану, соның ішінде жазылған материалдарды жоюдың қауіпсіздендірілген процедураларын тек білікті қызметкерлердің көмегімен жою. ● Егер бөлмедегі өңделген ауа қайтарылса, бөлмеде L ауа алмасудың жеткілікті мөлшерлемесі болуы керек. Қажетті шекті мəндерді орындау үшін қайтарылатын көлем ағынының мөлшері таза ауа көлемінің 50 %-ынан (бөлме көлемі V

x ауа алмасу мөлшерлемесі L

) аспауы керек. Желдетудің арнайы шараларынсыз қолданылады: L

құрылғыда зиянды шаң бар. Босату жəне техникалық қызмет көрсету бойынша жұмыстарды, оның ішінде шаң жинағыштарды алып тастауды тиісті қорғаныс құралдарын киетін мамандар ғана жүргізе алады. ● Құрылғыны толық сүзгілеу жүйесінсіз пайдаланбаңыз. ● Өңделетін материалдарға қатысты қолданылатын қауіпсіздік техникасының ережелерін сақтаңыз. ● Əртүрлі жанғыш шаңдарды жинауға арналған контейнерге бір

жинау өртке немесе жарылысқа əкелуі мүмкін. ● Қауіпті реакцияларды болдырмау үшін сұйықтыққа арналған бактағы металлдың шаңын жинау үшін дұрыс сұйықтықтың пайдаланылып жатқандығына көз жеткізіңіз. Металл шаңымен сутегі газының пайда болуын болдырмау үшін судың орнына мұнайды пайдалану ұсынылады. 몇 ЕСКЕРТУ ● Құрылғыны шаң немесе газ жарылу қаупі бар жерлерде орнатуға немесе пайдалануға болмайды. Шаң-жарылғыш атмосфераға тек сүзгі алдында құрылғының ішінде рұқсат етіледі. Құрылғының ішінде жарылғыш газды орталарға тыйым салынады. ● Құрылғы жанғыш сұйықтықтарды (тұтанғыш, тез тұтанғыш, қауіпті заттар туралы 67/548/EEC директивасына сəйкес тез тұтанғыш) (жану температурасы 55°C төмен),

жанғыш шаңдардың жанғыш сұйықтықтармен қоспаларын шаңсорғышпен соруға немесе тазалауға арналмаған. ● Құрылғы жану температурасы ≤ 190 °C болатын тұтану көздері мен шаңды соруға арналмаған. ● Əрбір іске қосу алдында потенциалды теңестіру желілерінің (Жерлендіруші өткізгіштерінің) қосылғанын тексеріңіз. ● Құрылғыны ылғалды жерде ашық ауада қолданбаңыз немесе сақтамаңыз. ● Құрылғының қауіпсіз орналасуы үшін бағыттауыш шығыршыққа

тежегіштерін қойыңыз. Тұрақ тежегіші ашық болған кезде құрылғы бақылаусыз қозғалуы мүмкін. ● Сұйықтыққа арналған бакты тек өндіруші ұсынған сұйықтықтармен толтырыңыз. 몇 АБАЙЛАҢЫЗ ● Жұмыс кезнідегі ұзақ уақыттық үзіліс кезінде істен шығарыңыз жəне құрылғыны ажыратқыштар арқылы өшіріп, қуат ашасын ажыратыңыз. НАЗАР АУДАРЫҢЫ ● Құрылғыны тек бөлме ішінде пайдаланыңыз. ● Қысылып қалу қаупі бар! Сорғыш бастиекті, сүзгі бөлігін немесе жинауға арналған контейнерді шешкенде немесе бекіткенде қолғап киіңіз. ● Зақымдау тəуекелі! Ешқашан сүзгісіз немесе336 Қазақша зақымдалған шаңсорғышпен сормаңыз. ● Құрылғыны пайдалану кезінде қорғаныс аяқ киімін киіңіз. ● Құрылғыны тек жаяу жүру жылдамдығымен жəне қажет болса, еңіс жолда екі адаммен жылжытыңыз. ● Керек-жарақтарды ауыстырған кезде шаң шықпау үшін абай болыңыз. ● Қалыпты жұмыс кезінде беткі температурасы 135 °C дейін көтерілуі мүмкін. ● Сорғыш шланг бөлігінің майысуына жол бермеңіз

● Шлангтарды үнемі визуалды тексеруді орындаңыз. ● Шөгіндіні шығару, өңдеу, сақтау жəне утилизациялау үшін тиісті сақтық шараларын орындаңыз, мысалы: Жергілікті ережелерге сəйкес инертті сұйықтықтармен араластыру. ● Сутегі газы өте тез тұтанғыш жəне алюминий, магний жəне т.б. сияқты белгілі бір материалдарды сіңіру арқылы жасалуы мүмкін. Клапан сұйықтыққа арналған бакта сутегі газының жиналуын болдырмайды. Клапанды үнемі тазалап, тексеріп, зақымдану белгілерінің бар- жоғын тексеріп отырыңыз. ● Сутегі концентрациясын азайту үшін орнату орнын жеткілікті түрде желдетіңіз. ● Сутегі газының түзілуін азайту үшін əр қолданғаннан кейін жəне шөгіндіге толы болған кезде қоқыс контейнерін

Электр желісіне қосу Құрылғыны IEC 60364 стандартына сəйкес ектрмонтаждаушы орындаған қуат көзіне жалғауға болады. Қосылу мəндерін зауыттық Tехникалық мағлұматтар жəне тақтайшаданқараңыз.

Электр тогының соғу қаупі Өмірге төнген қауіп Электр қосылым сымдарын зақымдамаңыз, мысалы, басып қалу, қысу немесе тарту арқылы. Кабельді қызу, май жəне өткір жиектер əсерінен қорғау керек. Əрбір пайдалану алдында құрылғының қуат кабелін тексеріңіз. Құрылғыны зақымдалған кабельмен қолданбаңыз. Зақымдалған кабельді ауыстыруды білікті электрикке қалдырыңыз. төтенше жағдай кезіндегі мінез-

Қысқа тұйықталу немесе басқа электрлік ақаулары кезіндегі жарақат алу жəне зақымдану қаупі Электр тогының соғу қаупі, күйіп қалу

Құрылғыны өшіріп, қуат ашасын желіден ажыратыңыз. Сүзгі бұзылған жағдайда əрекет ету/

1. Құрылғыны дереу өшіріңіз.

Құрылғы енді жұмыс істемеуі мүмкін.

2. Сүзгіні ауыстырыңыз.

Мақсатына сəйкес қолдану Құрылғы мыналарға арналған: ●Еден мен қабырға беттерін дымқыл жəне құрғақ тазалау ● EN 60335-2-69 сəйкес шаң класы М құрғақ, жанғыш, зиянды шаң шөгінділерін тазалау ● Жарылу қаупі жоқ заттарды сору ● Шаңның барлық жарылыс кластарының жанғыш шаңдарын сору ●Шаң мен үлкен кірді сору ●Құрылғы жарылу қаупі бар аймақтардан тыс жерде орнатылған болса, 22-аймақтағы жанғыш шаңды

●Дымқыл жəне сұйық заттарды тазалау ● Инертті сұйықтықты пайдаланған кезде тек келесі заттарды сорыңыз: – Титан шаңы – Жарылғыш жəне өткізгіш шаң – Магний шаңы немесе ұнтағы – Қоспа өндірісінің конденсат шаңы жəне жарылғыш металл ұнтақтары (3D басу) ● Өнеркəсіптік пайдалану, мысалы,сақтау жəне өндіру аймақтарындаҚазақша 337 ● Коммерциялық, мысалы, қонақ үйлер, мектептер, емханалар, фабрикалар, дүкендер, кеңселер мен жалға алынған ғимараттарда пайдалану. Құрылғы орнатылған жерде жіктелген Ex аймағы болса, сəйкес Ex құрылғысын пайдалану керек. Құрылғының дұрыс жұмыс істеуіне тек DN40 жəне DN50 номиналды диаметрі бар сору шлангісі кепілдік береді. Кез келген басқа пайдалану дұрыс емес болып табылады. Құрылғы мына мақсаттар үшін

●Жану температурасы ≤ 190 °C болатын тұтану көздері мен шаңды

● §1 SprengG, жарылғыш бу-ауа қоспалары мағынасында жарылғыш немесе оған ұқсас заттарды сору ●Жанғыш сұйықтықтар мен жанғыш шаңнан тұратын қоспаларды сору ● Жарқыраған немесе ыстық бөлшектерді тазалау, əйтпесе бұл өртке немесе жарылысқа əкелуі

●Улы заттарды сору ●Шаң шығаратын машинаға қосылу Қоршаған ортаны қорғау Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз. Электрлік жəне электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау нəтижесінде адам денсаулығына жəне қоршаған ортаға қауіп төндіруі ықтимал, құнды қайта өңделмелі материалдар жəне батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі. Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген құрылғыларды үй қоқыстарымен бірге тастауға болмайды. Құрамдағы заттар бойынша нұсқаулар (REACH) Бұйымның құрамындағы заттар туралы соңғы мəліметтерді мына мекенжай бойынша табуға болады: www.kaercher.de/REACH Керек-жабдықтар мен қосалқы бөлшектер

Рұқсат етілмеген керек-жарақтарға байланысты жарылыс қаупі 22 типті пайдалану үшін тек өндіруші мақұлдаған жəне Ex белгісімен белгіленген керек-жарақтарды ғана пайдаланыңыз. Тек түпнұсқалы керек-жарақ немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз жəне апатсыз жұмыс істеуіне кепілдік болады. Керек-жарақтар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб- сайтында қолжетімді.

Жеткізу жиынтығына ешқандай керек- жарақтар кірмейді. Керек-жарақтарға қолдану саласына байланысты бөлек тапсырыс беру керек. Жеткізілім жиынтығы Құрылғы қаптамасын ашқан кезде жинақтың толықтығын тексеріп алыңыз. Тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз. Құрылғының сипаттамасы Суреттерді суреттері бар беттен қараңыз Сурет A 1 Шасси 2 Тоқтатқыш тежегіші бар айналмалы

3 Қоқыс контейнеріндегі керме тақтайшалар 4 Қоқыс контейнері 5 Сүзгі сақинасы 6 Кабельді ұстағыш 7 Сорғыш түтік ұстағышы 8 Төсеме сақинаны құлыптау 9 Аралық сақина 10 Зауыт тақтайшасы338 Қазақша 11 Желі кабелі 12 Кабельдік ілмек 13 Жылжытуға арналған сап 14 Қоқыс контейнерінің тұтқасы 15 Дымқыл шаңтұтқышсыз болған сору келтеқұбыры 16 Еденге арналған саптама ұстағышы 17 Манометр 18 Итеру тұтқасы 19 Сүзгіні тазалау иінтірегі 20 Сору трубинасының құрылғы ажыратқышы 2 21 Сору трубинасының құрылғы ажыратқышы 1 22 Соратын басы 23 Соратын басының ілмегі 24 Сүзгі шайқағышы 25 Тығыздағыш сақина 26 Сүзгі 27 Механикалық өшіру 28 Дымқыл шаңтұтқышы бар сору келтеқұбыры 29 Ауа жіберетін клапан 30 Сүзгі көбігі 31 Микротөсемелер 32 Сүзгіш себет 33 Деңгейлік шланг 34 Шар краны Құрылғыдағы таңбалар Құрылғы M шаң класына дейін шаңды соруға жарамды.

Терінің, өкпенің жəне көздің

Босату, техникалық қызмет көрсету жəне кəдеге жарату жұмыстары кезінде ұсақ шаң шығарындылары Шаң жинайтын контейнерлерді кəдеге жаратуды қоса алғанда, босату жəне техникалық қызмет көрсету жұмыстары кезінде қажетті қорғаныс құралдарын киіңіз. Құрылғы жанғыш шаңды соруға, 22- аймақтан тыс орнатуға жарамды. ЕСКЕРТУ: Бұл құрылғыны 22-аймақтың ешқайсысында орнатуға болмайды. 22- аймақ бар болса, Ex құрылғысы пайдаланылуы керек. Жапсырма парағы пайдаланылған сору шлангінің көлденең қимасына арналған максималды төмен қысымның мəндерін көрсетеді. Ағымдағы мəнді манометрден оқуға болады. Осы құрылғыға қолданылатын мəндерді Ең аз көлем шығынын оқыңыз тарауынан қараңыз. Егер мəн осы мəннен төмен түссе, сүзгіні ауыстыру керек ( Сүзгілерді ауыстырыңызтарауын қараңыз). Сору шлангісінің əртүрлі қималары керек- жарақтардың əртүрлі қосылым қималарына бейімделуіне мүмкіндік

Потенциалдарды теңестіру желісі дұрыс қосылмаған Электр тогының соғуы Əрбір іске қосу алдында потенциалды теңестіру желісінің (жерге тұйықтау желісінің) қосылғанын тексеріңіз.

Зиянды шаңынан туындаған қауіп Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары. Сүзгі элементінсіз шаңсорғышты сормаңыз., əйтпесе ұсақ шаң шығарындыларының көбеюіне байланысты денсаулыққа қауіп төнеді.

Қоқыс контейнерін құлыптау барысында дұрыс мəн бермеу Қысылып қалу қаупі бар Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз. Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз. НАЗАР АУДАРЫҢЫ Сүзгі элементі жоқ Сору қозғалтқышының зақымдануы Сүзгі элементінсіз шаңсорғышты

НАЗАР АУДАРЫҢЫ Қоқыс контейнерінің статикалық

Шаңдардың тұтануы Шассидегі жер қоқыс контейнеріне тиіп тұрғанына көз жеткізіңіз.

1. Құрылғыны жұмыс күйіне келтіріңіз.

2. Құрылғыны тоқтатқыш

тежегіштерімен бекітіңіз.

3. Соратын бастың дұрыс бекітілгеніне

4. Қоқыс контейнерін белгіге дейін сумен

немесе маймен толтырыңыз (тапсырыс №9.990-272.0) ( Қоқыс контейнерін инертті сұйықтықпен толтырыңыз тарауын қараңыз).

потенциалмен теңестіру үшін

6. Жинау контейнеріндегі бітеуішті

алыңыз ( Сору қосылымын таңдаңыз тарауын қараңыз).

7. Сорғыш түтікті сору қосылымына

8. Сүзгі сақинасындағы сору

қосылымының бітеуішпен мықтап жабылып тұрғаынына көз жеткізіңіз ( Сору құбырын жабыңыз тарауын

9. Қоқыс контейнеріндегі толтыру

деңгейін тексеріңіз ( Қоқыс контейнерінің толтыру деңгейін тексеріңіз тарауын қараңыз). 10.Қажет болса, қоқыс контейнерін босатыңыз; ( Қоқыс контейнерін босатыңызтарауын қараңыз). 11.Қажетті керек-жарақтарды (жинаққа кірмейді) сору шлангісіне бекітіңіз. 12.Қоқыс контейнерінің дұрыс орнатылғанына көз жеткізіңіз. Сору қосылымын таңдаңыз Құрылғы 2 сору келтеқұбырымен жабдықталған. ●Қоқыс контейнеріндегі сору тетігі – Дымқыл шаңтұтқышпен құрғақ сору: Ұсақ шаң, ұнтақ Дымқыл шаңтұтқыш функциясы бар қоқыс контейнері инертті сұйық сумен немесе маймен толтырылуы керек. Тапсырыс №9.990-272.0 майды қолдану ұсынылады. ●Сүзгі сақинасындағы сору тетігі Тағайындалуы бойынша пайдаланылған кезде ол бітеуішпен тығыз жабылады. Шаңсорғышқа бір уақытта екі сорғыш түтік қосылмауы

пайдаланылған кезде тек төменгі

келтеқұбырымен пайдалануға

пайдаланылған кезде жоғарғы сору келтеқұбыры мықтап жабылуы керек.340 Қазақша Сору құбырын жабыңыз

Жарақат алу қаупі Терінің, өкпенің жəне көздің ұсақ шаңның əсерінен зақымдануы Сору шлангты алып тастағаннан кейін сору қосылымын тығыздағыш тығынмен жабу керек. Сурет B

1. Тығыздағыш тығынды сору шлангісіне

2. Тығыздағыш тығынды мүмкіндігінше

3. Тығыздағыш тығынды сору қосылымы

мықтап жабылғанша оңға бұраңыз. Қоқыс контейнерін инертті сұйықтықпен толтырыңыз Егер қоқыс контейнері дымқыл шаңтұтқышпен пайдаланылса, қоқыс контейнерін іске қосу алдында инертті сұйықтықпен толтыру керек.

Қозғалмалы бөлшектер Қысылып қалу қаупі бар Қоқыс контейнерін үстіңгі бөлігін алу немесе ауыстыру кезінде қозғалатын бөлшектерге назар аударыңыз.

1. Құрылғыны тоқтатқыш

тежегіштерімен бекітіңіз. Сурет C

2. Тұтқаны жоғары қарай тартыңыз.

Қоқыс контейнерінің құлпы ашылып, төменге қарай түседі.

3. Тұтқа арқылы қоқыс контейнерін

құрылғыдан шығарыңыз. Сурет D

4. Қоқыс контейнеріндегі керме

тақтайшаларды босатыңыз.

пайдаланып, қоқыс контейнерінің жоғарғы бөлігін

6. Деңгей көрсеткішіндегі белгіге

жеткенше инертті сұйық суды немесе майды қоқыс контейнеріне құйыңыз.

7. Қоқыс контейнерінің үстіңгі бөлігін

салғанда, қалтқы шардың тиісті бағыттағышқа салынғанына көз жеткізіңіз.

Қоқыс контейнерін құлыптау барысында дұрыс мəн бермеу Қысылып қалу қаупі бар Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз. Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз. Сурет E НАЗАР АУДАРЫҢЫ Қоқыс контейнерінің статикалық

Шаңдардың тұтануы Шассидегі жер қоқыс контейнеріне тиіп тұрғанына көз жеткізіңіз.

8. Қоқыс контейнерін кері қарай

айналдыра отырып салыңыз жəне басқару тұтқышымен бекітіңіз. Қоқыс контейнерінің толтыру деңгейін тексеріңіз Қоқыс контейнері белгіге дейін толтырылған кезде, оны босату керек. Максималды толтыру деңгейінен асып кетсе, құрылғы автоматты түрде

1. Қоқыс контейнеріндегі толтыру

деңгейін жүйелі түрде тексеріңіз.

2. Шаң сору кезінде 8 литрден аспайтын

материал сорылғанына көз жеткізіңіз.

Инертті сұйықтықсыз жарылғыш жəне өткізгіш металл шаңын сору Жарылыс қаупі, жылу түзілуі Ешқашан жарылғыш жəне өткізгіш материалды инертті сұйықтықсыз

Зиянды шаңынан туындаған қауіп Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары. Екі сүзгі элементінсіз шаңсорғышты сормаңыз., əйтпесе ұсақ шаң шығарындыларының көбеюіне байланысты денсаулыққа қауіп төнеді.Қазақша 341 Əрбір пайдалану алдында қос сүзгі элементінің дұрыс орнатылғанын тексеріңіз. НАЗАР АУДАРЫҢЫ Ұсақ шаңның ену қаупі Сору қозғалтқышының зақымдану

Шаң сору кезінде негізгі сүзгі элементін ешқашан шешпеңіз. НАЗАР АУДАРЫҢЫ Инертті сұйықтық жоқ Дымқыл шаңтұтқыштың зақымдануы Дымқыл шаңтұтқыштағы сору келтеқұбырын пайдаланған кезде ешқашан инертті сұйықтықсыз шаң

1. Ашаны розеткаға салыңыз.

2. Сору турбинасы құрылғысының

қосқыштарын пайдаланып құрылғыны

Əрқашан сору турбиналарын бірінен соң бірін қосып, өшіріп отырыңыз. Манометрдің ең аз көлем шығынын жəне дұрыс жұмыс істеуін бақылау үшін барлық сору турбиналары қосулы болуы керек.

Көптеген қолдану нұсқасында 1 сору турбинасы арқылы сору жеткілікті. Қажет болған жағдайда, қосыңыз

2. Сору турбинасы кіреді. Дегенмен,

құрылғыны екі сору турбинасымен бірге 15 минуттан артық пайдаланбаңыз. Бұл тым көп ылғалды ауаның негізгі сүзгіні мерзімінен бұрын сулануына əкелуі мүмкін. Қажет болған жағдайда, негізгі сүзгіні құрғатып, ауыстырыңыз ( Сүзгілерді ауыстырыңыз тарауын

Сору процесін орындаңыз

1. Қоқыс контейнерін толтыру деңгейін

үнемі тексеріп отырыңыз, себебі құрылғы шаңсорғышпен тазалау кезінде автоматты түрде өшпейді.

Құрылғы механикалық бақылаумен жабдықталған. Бұл бақылау инертті сұйықтық ең төменгі деңгейге жеткенде ауа ағынын тоқтатады. Соруды жалғастыру үшін инертті сұйықтықты толтырыңыз ( Қоқыс контейнерін инертті сұйықтықпен толтырыңыз тарауын қараңыз).

2. Шаң сору кезінде 8 литрден аспайтын

материал сорылғанына көз жеткізіңіз.

3. Қажет болса, қоқыс контейнерін

босатыңыз ( Қоқыс контейнерін босатыңызтарауын қараңыз).

жағдайда Негізгі сүзгіні ауыстырыңыз ( Сүзгілерді ауыстырыңыз тарауын қараңыз).

Қоқыс контейнері инертті сұйықтықпен толтырылған болса, сору кезінде ылғалды ауа негізгі сүзгі арқылы ағып, оны ылғалдандыруы мүмкін. Сору процесінен кейін негізгі сүзгінің ылғалдылығын тексеріңіз. Қажет болған жағдайда, негізгі сүзгіні құрғақ күйде қалдырып, ауыстырыңыз ( Сүзгілерді ауыстырыңыз тарауын

Ең аз көлем шығынын оқыңыз Құрылғының алдыңғы жағында сору вакуумын көрсететін манометр орнатылған. Максималды теріс қысымға (кестені қараңыз) жетсе, негізгі сүзгіні ауыстыру керек ( Сүзгілерді ауыстырыңыз тарауын қараңыз). Бұл мəн құрылғының өнімділігіне жəне пайдаланылған сору шлангісіне байланысты. Егер сүзгіні ауыстыру арқылы теріс қысым айтарлықтай төмендемесе, басқа мəселе болуы керек ( Ақаулар кезіндегі көмек тарауын

НАЗАР АУДАРЫҢЫ Максималды теріс қысымынан асып

Сорудың жоғалуы342 Қазақша Көрсетілген мəннен асып кетсе, ауа жылдамдығы 20 м/с төмен түседі. Сүзгіні ауыстырыңыз. Құрылғыны өшіру

1. Сору турбинасы құрылғысының

қосқыштарын пайдаланып құрылғыны

2. Ашаны суырып алыңыз.

3. Жер клеммасын сыртқы теңестіру

потенциалынан ажыратыңыз. Əрбір тазалаудан кейін

1. Керек-жарақтарды бөлшектеңіз.

2. Сору қосылымын жабыңыз ( Сору

құбырын жабыңыз тарауын қараңыз).

3. Қажет болса, керек-жарақтарды

сумен шайып, құрғатыңыз.

4. Қоқыс контейнерін босатыңыз ( Қоқыс

контейнерін босатыңыз тарауын

5. Басқа шаңсорғыш немесе ылғал

шүберек көмегімен шаңсорғыштың ішін жəне сыртын тазалау. Қоқыс контейнерін босатыңыз Қоқыс контейнері қажетінше жəне əр қолданғаннан кейін босатылуы

Кіріс саңылау немесе сору түтігі жабық. Қоқыс контейнерін толтыру деңгейін үнемі тексеріп отырыңыз, себебі құрылғы шаңсорғышпен тазалау кезінде автоматты түрде өшпейді.

1. Құрылғыны өшіріңіз.

2. Құрылғыны тоқтатқыш

тежегіштерімен бекітіңіз. Сурет C

3. Тұтқаны жоғары қарай тартыңыз.

Қоқыс контейнерінің құлпы ашылып, төменге қарай түседі.

4. Тұтқа арқылы қоқыс контейнерін

құрылғыдан шығарыңыз. Сурет D

контейнеріндегі керме тақтайшаларды босатыңыз.

6. Басқару тұтқышын пайдаланып,

қоқыс контейнерінің жоғарғы бөлігін

7. Қоқыс контейнерінің төменгі бөлігінен

көбік элементін алыңыз.

10.Микро жүнді жарғылық ережелерге сəйкес тастаңыз. 11.Қажет болған жағдайда, қоқыс контейнерінен инертті сұйықтықты төгіңіз ( Қоқыс контейнерінен инертті сұйықтықты төгіңіз тарауын қараңыз).

Қажет болған жағдайда, инертті сұйықтықты бірнеше рет қолдануға

12.Қоқыс контейнерінің үстіңгі бөлігін салғанда, қалтқы шардың тиісті бағыттағышқа салынғанына көз жеткізіңіз.

Қоқыс контейнерін құлыптау барысында дұрыс мəн бермеу Қысылып қалу қаупі бар Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз. Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз. Сурет E НАЗАР АУДАРЫҢЫ Қоқыс контейнерінің статикалық

Шаңдардың тұтануы Шассидегі жер қоқыс контейнеріне тиіп тұрғанына көз жеткізіңіз. 13.Қоқыс контейнерін кері қарай айналдыра отырып салыңыз жəне басқару тұтқышымен бекітіңіз. Сору номиналды

DN40 16,4 кПа (164 мбар) DN50 12,9 кПа (129 мбар) DN70 ---Қазақша 343 Қоқыс контейнерінен инертті сұйықтықты төгіңіз

1. Құрылғыны өшіріңіз.

2. Құрылғыны тоқтатқыш

тежегіштерімен бекітіңіз.

3. Сору қосылымын жабыңыз ( Сору

құбырын жабыңыз тарауын қараңыз). Сурет C

4. Тұтқаны жоғары қарай тартыңыз.

Қоқыс контейнерінің құлпы ашылып, төменге қарай түседі.

5. Тұтқа арқылы қоқыс контейнерін

құрылғыдан шығарыңыз. Сурет F

6. Шар клапанындағы тұтқаны 90°

7. Жинау контейнері толығымен босаған

тұтқаны бастапқы күйге

Қоқыс контейнерін құлыптау барысында дұрыс мəн бермеу Қысылып қалу қаупі бар Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз. Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз. Сурет E НАЗАР АУДАРЫҢЫ Қоқыс контейнерінің статикалық

Шаңдардың тұтануы Шассидегі жер қоқыс контейнеріне тиіп тұрғанына көз жеткізіңіз.

8. Қоқыс контейнерін салып, тұтқамен

Ағынды суларды дұрыс емес кəдеге

Қоршаған ортаның ластануы Ағынды суларды тазарту бойынша жергілікті ережелерді сақтаңыз.

1. Басқа шаңсорғыш немесе ылғал

шүберек көмегімен шаңсорғыштың ішін жəне сыртын тазалау. Құрылғыны шаңсорғышпен сорған кезде классификациясы бірдей немесе жақсырақ шаңсорғышты пайдаланыңыз.

2. Қажет болса, керек-жарақтарды

(жинаққа кірмейді) сумен шайып, құрғатыңыз. Құрылғыны сақтау

1. Желі кабелін кабельдер ұстағышына

2. Құрылғыны құрғақ бөлмеде сақтаңыз

몇 АБАЙЛАҢЫЗ Салмақтың сақталмауы Жарақат алу жəне құрылғыны зақымдау қаупі Тасымалдау кезінде құрылғының салмағын ескеріңіз. Қоқыс контейнері босатылды.

1. Шаңды болдырмай тасымалдауды

қамтамасыз ету үшін екі сору қосылымында да жабыңыз ( Сору құбырын жабыңыз тарауын қараңыз).

2. Тұрақ тежегіштерін босатыңыз жəне

құрылғыны итеру тұтқасына басыңыз.

3. Шасси мен итеру тұтқасынан ұстау

арқылы құрылғыны жүктеңіз.

Көлік құралдарында тасымалданғанда, құрылғыны сырғып-жығудан қорғаңыз.

몇 АБАЙЛАҢЫЗ Салмақтың сақталмауы Жарақат алу жəне құрылғыны зақымдау қаупі Тасымалдау кезінде құрылғының салмағын ескеріңіз. Қоқыс контейнері босатылды.

1. Құрылғыны тек үй ішінде сақтаңыз.344 Қазақша

Күтім жəне техникалық қызмет көрсету

Құрылғы кернеулі бөлшектерге тиіп, кездейсоқ іске қосылады Жарақат алу қаупі, ток соғу Құрылғыда жұмыс жасамас бұрын құрылғыны өшіріңіз. Желілік штекерді розеткадан шығарып

Зиянды шаңынан туындаған қауіп Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары. Техникалық қызмет көрсету жұмыстарын жүргізу кезінде (мысалы, мысалы: Сүзгіні ауыстыру) P2 немесе одан жоғары оттегімен демалу маскасын жəне бір реттік киімді киіңіз.

Зиянды шаңынан туындаған қауіп Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары. Қауіптердің алдын-алу үшін қауіпсіздік құрылғыларды жылына кемінде бір рет өндіруші немесе оқытылған адам олардың қауіпсіздікке қатысты мінсіз функцияларын, мысалы, құрылғының тығыздығын, сүзгінің зақымдануын, басқару құрылғыларының қызметін (тек шаң класы М жəне Н) тексеріп отыруы керек. мысалы: Құрылғының

, сүзгінің зақымдануы, басқару құрылғыларының қызметі. НАЗАР АУДАРЫҢЫ Құрамында силикон бар күтім

Пластикалық бөліктерге зақымдалуы

Құрамында силикон бар күтім құралдарын тазалау үшін пайдаланбаңыз. Шаңды кетіретін машиналар BGV A1 мəні бойынша қауіптерді болдырмауға немесе жоюға арналған қауіпсіздік құрылғылары болып табылады. ● Пайдаланушымен техникалық қызмет көрсету үшін жабдық қызмет көрсету персоналына немесе басқа адамдарға қауіп төндірмейтіндей бөлшектенген, тазаланған жəне қызмет көрсетілген болуы керек. Тиісті сақтық шаралары бөлшектеу алдында детоксикацияны, құрылғыны бөлшектенген жерде жергілікті сүзгіден өткізілетін мəжбүрлі желдетуді, техникалық қызмет көрсету аймағын тазалауды жəне персоналды тиісті түрде қорғауды

● Құрылғының сыртын қауіпті аймақтан шығарар алдында шаңсорғышпен тазартып, сүрту немесе тазартқышпен тазалау қажет

жабдықтар қауіпті аймақтан шығарылған кезде ластанған деп есептелуі керек. Шаңның таралуын болдырмау үшін тиісті шаралар қабылдануы керек. ●Техникалық қызмет көрсету жəне жөндеу жұмыстарын жүргізген кезде, қанағаттанарлық түрде тазалау мүмкін емес ластанған заттар жойылуы тиіс. Мұндай заттарды осындай қалдықтарды жою туралы қағидаларға сəйкес өткізбейтін қапшықтарға салып тастау керек. ●Құрылғыны тасымалдау

қызмет көрсету барысында сору қақпағын бітеуішпен жабыңыз.

1. Техникалық қызмет көрсету жəне

күтім жұмыстарын оңай түрде өзіңіз жасай аласыз.

2. Құрылғының беті мен контейнердің

ішін үнемі дымқыл шүберекпен сүрту

3. Шлангтардағы бітелулерді үнемі

визуалды тексеруді орындаңыз. Сынақ жəне техникалық қызмет көрсету жұмыстары Жазатайым оқиғалардың алдын алу бойынша тиісті ұлттық нормаларды үнемі сақтаңыз. Білікті маман техникалық қызмет көрсету жұмыстарын өндірушінің нұсқауларына сəйкес, қолданыстағы ережелер мен қауіпсіздік талаптарын сақтай отырып, өзҚазақша 345 уақытында орындауы керек. Электр жүйесіндегі жұмыстарды білікті электрші ғана жүргізе алады. Сұрақтарыңыз болса KÄRCHER филиалына хабарласыңыз. Сүзгілерді ауыстырыңыз

1. Құрылғыны өшіріңіз.

2. Ашаны суырып алыңыз.

3. Сору басын құлыптан ашып, алыңыз.

4. Төсеме сақинасын құлыптан ашып,

5. Ластанған жұлдызша бүктелген сүзгіні

6. Құралдан ластанған жұлдызша

бүктелген сүзгіні алып тастағаннан кейін оны қапшыққа салып, қапшықты мықтап жабыңыз.

7. Ластанған жұлдызша бүктелген сүзгіні

заң талаптарына сəйкес тастаңыз.

8. Таза ауа бөлігіндегі ластанған

9. Тығыздағыш сақинаның зақымдалуын

тексеріңіз. 10.Жаңа жұлдызша бүктелген сүзгіні

a Жұлдызша бүктелген сүзгіні төсеме сақинадағы сүзгі шайқағыштың үстінен тартыңыз, сонда шайқау элементтері сүзгі қалталарының ортасына қарай тураланады. b Жұлдызша бүктелген сүзгісі бар төсеме сақинасына жəне сүзгі сақинасына сүзгі шайқағышты

c Төсеме сақинаны бекітіңіз. 11.Соратын басын орнату жəне

Микротөсемелерді ауыстырыңыз

1. Құрылғыны өшіріңіз.

2. Құрылғыны тоқтатқыш

тежегіштерімен бекітіңіз. Сурет C

3. Тұтқаны жоғары қарай тартыңыз.

Қоқыс контейнерінің құлпы ашылып, төменге қарай түседі.

4. Тұтқа арқылы қоқыс контейнерін

құрылғыдан шығарыңыз. Сурет D

5. Қоқыс контейнеріндегі керме

тақтайшаларды босатыңыз.

6. Басқару тұтқышын пайдаланып,

қоқыс контейнерінің жоғарғы бөлігін

7. Қоқыс контейнерінің төменгі бөлігінен

көбік элементін алыңыз.

10.Микро жүнді жарғылық ережелерге сəйкес тастаңыз. 11.Жаңа микро жүнді салыңыз. 12.Қоқыс контейнерінің үстіңгі бөлігін салғанда, қалтқы шардың тиісті бағыттағышқа салынғанына көз жеткізіңіз.

Қоқыс контейнерін құлыптау барысында дұрыс мəн бермеу Қысылып қалу қаупі бар Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз. Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз. Сурет E НАЗАР АУДАРЫҢЫ Қоқыс контейнерінің статикалық

Шаңдардың тұтануы Шассидегі жер қоқыс контейнеріне тиіп тұрғанына көз жеткізіңіз. 13.Қоқыс контейнерін кері қарай айналдыра отырып салыңыз жəне басқару тұтқышымен бекітіңіз. Ақаулар кезіндегі көмек

Құрылғының кездейсоқ іске қосылуы/тоқ соғуы Сору қозғалтқышының кездейсоқ іске қосылуы жарақатқа əкелуі мүмкін. Электр бөліктеріндегі кернеу электр тогының соғуына əкелуі мүмкін.346 Қазақша Құрылғыда қандай да бір жұмыс жасамас бұрын, оны өшіріп, қуат ашасын алыңыз. Барлық тексерулер мен электр бөліктеріндегі жұмыстарды маман

Ақаулық туындаған жағдайда құрылғыны жылдам түрде өшіру керек. Қайта іске қосар алдында ақаулық жойылуы керек. Ақау жойылмаған болса, шаңсорғышты сервистік қызметте тексеру керек. Соратын турбина жұмыс істемейді

1. Қуат көзінің розеткасын жəне

сақтандырғышын тексеріңіз.

2. Құрылғыдағы желі кабелі мен қуат

3. Құрылғыны қосыңыз.

1. Құлыптан ашылған сору қосылымын

жабыңыз ( Сору құбырын жабыңыз тарауын қараңыз).

2. Соратын келте құбырдың, сору

турбинаның немесе шлангінің бітелулерін жою.

3. Сору басы мен қоқыс контейнерінің

дұрыс орналасқандығын тексеріңіз.

4. Қоқыс контейнерін босатыңыз ( Қоқыс

контейнерін босатыңыз тарауын

5. Сүзгі орнын тексеріп, қажет болса

6. Негізгі сүзгіні ауыстырыңыз (

Сүзгілерді ауыстырыңыз тарауын

7. Микртөсемелерді ауыстырыңыз (

Микротөсемелерді ауыстырыңыз тарауын қараңыз).

8. Инертті сұйықтықтың күйін тексеріңіз.

a Инертті сұйықтық деңгейін тексеріп, қажет болған жағдайда, оны толтырыңыз ( Қоқыс контейнерін инертті сұйықтықпен толтырыңыз тарауын қараңыз) b Инертті сұйықтықтың сапасын тексеріп, қажет болған жағдайда, оны толтырыңыз ( Қоқыс контейнерінен инертті сұйықтықты төгіңіз жəне Қоқыс контейнерін инертті сұйықтықпен толтырыңыз тарауларын қараңыз). Сору қуаты жоқ Қоқыс контейнерінде инертті сұйықтық жеткіліксіз болғаны себепті механикалық өшіру көлем ағынын тоқтатады.

1. Инертті сұйықтықты толтырыңыз (

Қоқыс контейнерін инертті сұйықтықпен толтырыңыз тарауын

Тазалау кезінде шаңның шығуы

1. Қоқыс контейнерінің орнын тексеріңіз.

2. Сүзгі орнын тексеріп, қажет болса

3. Негізгі сүзгіні ауыстырыңыз (

Сүзгілерді ауыстырыңыз тарауын

4. Құрылғыны дымқыл шаңтұтқыпен

пайдаланған кезде инертті сұйықтықты толтырыңыз ( Қоқыс контейнерін инертті сұйықтықпен толтырыңыз тарауын қараңыз). Утилизациялау Құрылғыны пайдалану мерзімі аяқталғаннан кейін заңды ережелерге сəйкес кəдеге жарату керек.

Əр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бұйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бұйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз. (Мекенжайымыз артқы бетте) Кепілдік туралы қосымша ақпаратты (бар болса) жергілікті Kärcher веб

сайтының «Жүктеулер» бөліміндегі қызмет көрсету бөлімінде табуға болады.Қазақша 347 Tехникалық мағлұматтар

• қорғаныс класының элементтерімен орналасуы II Техникалық өзгерістер енгізілуі мүмкін. ЕО стандарттарына сəйкестігі туралы

Осымен төменде көрсетілген машина қауіпсіздік жəне денсаулық қорғау бойынша ЕО директиваларының талаптарына сəйкес келетіні мəлімдейміз. Бізбен келісусіз машинаның конструкциясы өзгерген жағдайда осы декларация өз күшін

Өнім: Құрғақ тазалауға арналған

Өнім: Ылғал жəне құрғақ тазалауға арналған шаңсорғыш Типі: 9.990-xxx Қолданыстағы ЕО директивалары 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Қолданылатын біріздендірілген стандарттар EN 60335-1 EN 60335-2-69 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019 Электр желісіне қосу Желілік кернеу В 220-240 Фаза ~1 Желі жиілігі Гц 50-60 Номиналды қуаты Вт 2100 Максималды қуаты Вт 2400 Қорғаныс класы IPX4 Қорғау класы I* Желінің максимал қолжетімді толық

Өлшемдері мен салмағы Типтік жұмыс салмағы kg 108 Ұзындығы x Ені X Биіктігі mm 1020 x 680 x

2,24 Экологиялық жағдай Сақтау температурасы °C -10-40 Құрылғының техникалық сипаттамалары Бактың көлемі l60 Инертті сұйықтықтың багындағы көлемі l20 Сору материалының багындағы көлемі

Вакуум (қысымды шектеу клапаны бар) kPa 25,4 Ауадағы өнімділігі l/s 2x 74 Соруды қосу DN70 Сору номиналды ені DN40/50 Сүзгінің тапсырыс беру

EN 60335-2-69 бойынша өлшенген

Қолдағы дірілдің мəні м/с

< 2,5 Белгісіздік K м/с

0,2 Дыбыс қысымының деңгейі L

Бөлшектің нөмірі 6.650-

Кабель ұзындығы m10348 Български EN 61000-3-11: 2000 EN 62233: 2008 EN IEC 63000: 2018 Қолданылатын біріздендірілмеген стандарттар IEC 60335-1

Қолданылатын ұлттық стандарттар

Төменде қол қойғандар компания басқармасының атынан жəне тапсырмасы бойынша əрекет етеді. Құжаттаманы жүргізетін уəкілетті тұлға:
