ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ LT 38036 Bp Kärcher

Қауіпсіздік техникасы бойынша нұсқаулар Құрылғыны алғаш рет пайдаланбас бұрын, осы қауіпсіздік жөніндегі нұсқауларын, осы түпнұсқалық пайдалану нұсқаулығын, аккумулятор жинағына қоса берілетін қауіпсіздік жөніндегі нұсқауларын жəне қауіпсіздік туралы нұсқаулығын жəне қоса берілетін түпнұсқалық аккумулятор жинағын/ стандартты зарядтау құрылғысын пайдалану нұсқауларын оқыңыз. Кейіннен əрекет етіңіз. Буклеттерді кейінірек пайдалану үшін немесе кейінгі иелері үшін ұстаңыз. Пайдалану бойынша нұсқаулықтағы нұсқауларға қосымша құрылғы пайдаланылатын елдің қауіпсіздік техникасы мен қайғылы жағдайлардың алдын алудың жалпы нұсқауларын сақтау керек.

● Ауыр жарақаттануға немесе өлімге апарып соғатын тікелей қауіп бойынша нұсқау.

● Ауыр жарақаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау. 몇 АБАЙЛАҢЫЗ ● Жеңіл жарақаттануға апарып соғуы ықтимал қауіпті жағдай бойынша

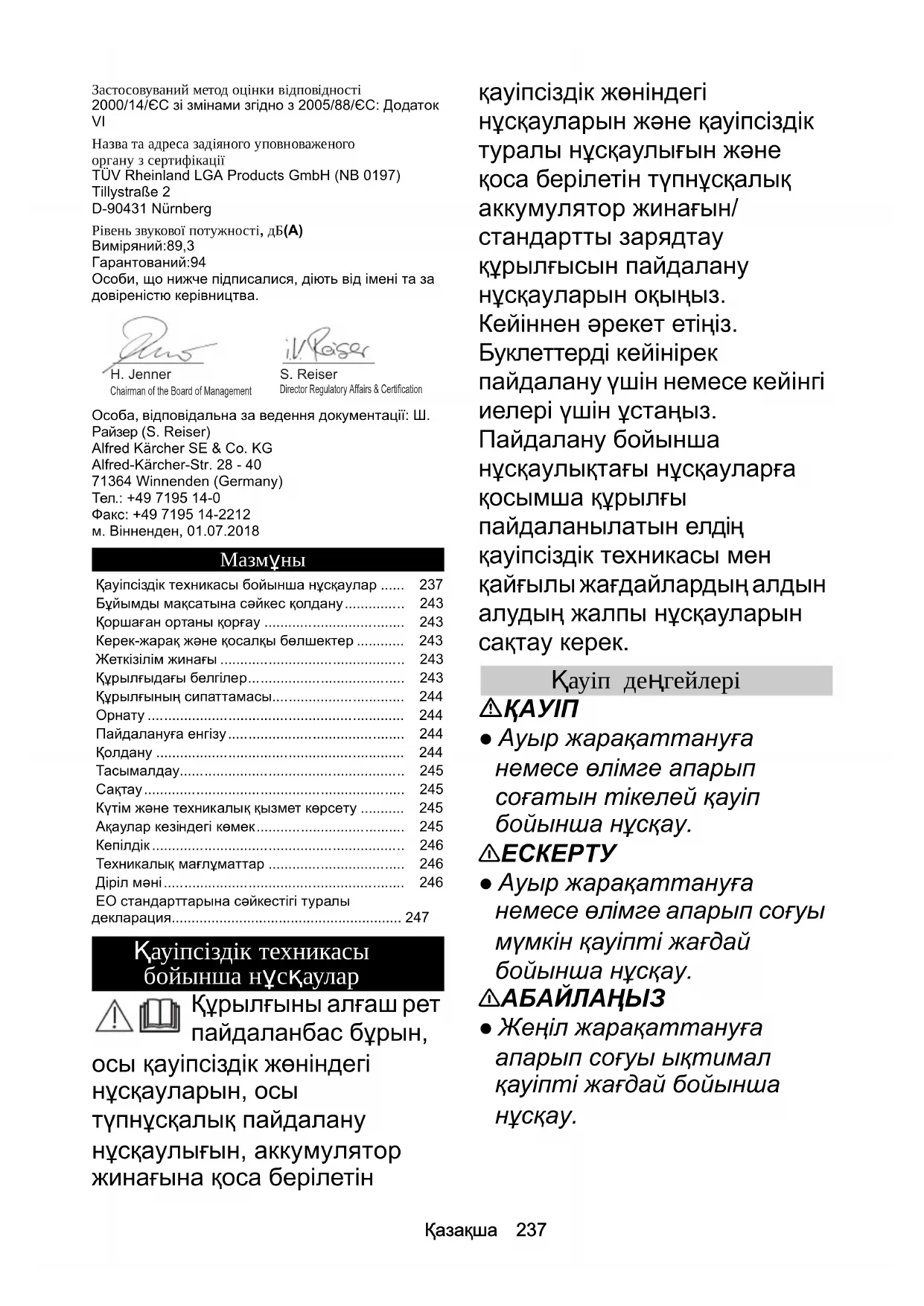

• Қауіпсіздік техникасы бойынша нұсқаулар p. 237
• Бұйымды мақсатына сəйкес қолдану p. 243
• Қоршаған ортаны қорғау p. 243
• Керек-жарақ жəне қосалқы бөлшектер p. 243
• Жеткізілім жинағы p. 243
• Құрылғыдағы белгілер p. 243
• Құрылғының сипаттамасы p. 244
• Орнату p. 244
• Пайдалануға енгізу p. 244
• Қолдану p. 244
• Тасымалдау p. 245
• Сақтау p. 245
• Күтім жəне техникалық қызмет көрсету p. 245
• Ақаулар кезіндегі көмек p. 245
• Кепілдік p. 246
• Техникалық мағлұматтар p. 246
• Діріл мəні p. 246

стандарттарына сəйкестігі туралы декларация.......................................................... 247 Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser238 Қазақша НАЗАР АУДАРЫҢЫ ● Материалдық зиянға апарып соғуы ықтимал қауіпті жағдай бойынша

Техникалық қауіпсіздік бойынша жалпы нұсқаулар ҚАУІП ● Жарылыс қаупі. Құрылғы шаңды, газды немесе буларды тұтандыруы мүмкін ұшқындарды шығарады. Құрылғыны тұтанғыш сұйықтықтар, газдар немесе шаң бар жерде жарылу қаупі бар ортада пайдаланбаңыз. 몇 ЕСКЕРТУ ● Жазатайым оқиға қаупі. Жұмыс аймағын таза ұстаңыз жəне жақсы жарықтандырыңыз. ● Құрылғыны пайдалану кезінде жұмыс аймағынан балалар мен

адамдарды алыс ұстаңыз. ● Электр тогының соғу қаупі. Құрылғыны жаңбырдан жəне ылғалдан қорғаңыз. ● Кездейсоқ қосылуын болдырмаңыз. Құрылғыны көтеру немесе тасымалдау алдында, аккумулятор жинағын қоспас бұрын, қосу/ өшіру қосқышы өшірілген күйде екеніне көз жеткізіңіз. ● Құралдың айналдыру бөлігінде реттеу кілтінің қалып қалуының салдарынан жарақат алу қаупі. Құрылғыны қоспас бұрын реттеу кілтін алып тастаңыз. ● Іске қоспаңыз, бірақ құрылғымен жұмыс істеңіз. Артқа қарай жүрмеңіз. Дененің дұрыс емесҚазақша 239 қалпын болдырмаңыз, денеңізді тұрақты жəне тепе-тең ұстаңыз. ● Тұтқадағы қосу/өшіру қосқышы дұрыс қосылмаса немесе өшірілмесе, құрылғыны ешқашан пайдаланбаңыз. ● Құрылғыны шамадан тыс жүктемеңіз. ● Əрқашан кескіш құралдарды өткір жəне таза сақтаңыз. Өткір кескіш құралдарды басқару оңай жəне бұғаттау соншалық оңай емес. ● Қозғалтқышты өшіріңіз, аккумулятор жинағын алып тастаңыз жəне

қозғалатын бөлшектер толық тоқтағанына көз жеткізіңіз: Параметрлерді орнатпас

Құрылғыны қараусыз қалдырмастан бұрын. Құрылғыны тексермес, тазаламас немесе техникалық қызмет көрсетпес бұрын. Бұғаттауды алып тастамас немесе шығару портын тазаламас бұрын. Қосымша бөлшектерді ауыстырмас бұрын. Бөтен дене түсіп кеткеннен кейін. Алдымен құрылғыны зақымдарға тексеріп, құрылғыны қайта іске қосар алдында оны

Құрылғы дұрыс емес дірілдегенде. Алдымен құрылғыны зақымдарға тексеріп, құрылғыны қайта іске қосар алдында оны

몇 АБАЙЛАҢЫЗ ● Егер сіз реакция қабілетін шектейтін емдік дəрілер мен препараттар əсерінде болсаңыз, құрылғыны пайдаланбауыңыз керек. Құрылғыны жақсы демалған жəне сау күйде ғана қолданыңыз. ● Құрылғымен жұмыс істеген кезде тиісті қорғаныс жабдығын пайдаланыңыз. Шаңнан қорғау маскасы, сырғанақ емес аяқ киім, дулыға немесе құлақ қорғау құралы сияқты қорғаныс жабдықтары жарақат алу қаупін азайтады. ● Көздер мен құлақтар үшін толық қорғаныс киімін киіңіз. ● Есту органдарының қорғанысы сіздің ескерту дыбыстарын есту қабілетіңізді шектейді, сондықтан аймақта жəне жұмыс орнында ықтимал қауіптер туралы хабардар болыңыз. ● Объектілердің құлау қаупі бар жерлерде жұмыс істеген кезде бас қорғанышын киіңіз.ЕСКЕРТУ ● Құрылғымен жұмыс істегенде ұзын ауыр шалбар, ұзын жеңді киім жəне240 Қазақша сырғанақ емес аяқ киім киіңіз. Жалаң аяқ жұмыс істемеңіз. Сандалдар немесе шолақ шалбар киюдің қажеті жоқ. Кең киімді немесе шілтерлері жəне ленталары бар киімді кимеңіз.АБАЙЛАҢЫЗ ● Кең киім, шаш немесе зергерлік бұйымдар құрылғының қозғалмалы бөліктеріне түскен жағдайда жарақат алу қаупі бар. Киім мен зергерлік бұйымдарды машинаның қозғалмалы бөліктерінен алыс ұстаңыз. Ұзын шашты буып қойыңыз. ● Қауіпті жағдайларды болдырмау үшін орындалуы тиіс еңбек жəне жұмыс шарттарын ескеріп, осы нұсқаулықтарға сəйкес құрылғыны жəне оның қосымша бөлшектерін пайдаланыңыз. Қауіпсіз жұмыс ҚАУІП ● Кескіш пышақтан заттар ұшқанда немесе кескіш құралға сым не баусым түссе, ауыр жарақат алу қаупі бар. Қолдану алдында жұмыс орнын мұқият

тастар, таяқтар, металдар, сымдар, сүйек пен ойыншықтар сияқты заттарды алып тастаңыз. 몇 ЕСКЕРТУ ● Құрылғы балалардың немесе физикалық, сенсорлық немесе ақыл-ой қабілеті шектеулі адамдардың немесе осы нұсқауларды білмейтін адамдардың қолдануы үшін арналмаған. ● Құрылғыны күндізгі уақытта немесе жақсы жасанды жарықтандыруда пайдаланыңыз. ● Құрылғыны дымқыл шөптің үстінде немесе жаңбыр астында қолданбаңыз. ● Адамдар мен жануарларды кем дегенде 15 м арақашықтықта ұстаңыз. Осы аймаққа біреу кірген кезде құрылғыны тоқтатыңыз. ● Кесу қондырмасын мықын биіктігінен төмен ұстаңыз. ● Құрылғыны зақымдалған немесе бекітілген қорғаныс құрылғыларымен бірге қолдануға болмайды. ● Ешқашан металл кесу сызықтарын пайдаланбаңыз. ● Құрылғыны тек ашық ауада пайдаланыңыз. ● Қолды жəне аяқты кесу бетінен, əсіресе қозғалтқышты қосқанда алыс ұстаңыз. ● Жарақат алу қаупі. Кесу сызықтарын қысқарту үшін қорғаныш қақпағындағы пышақ өте өткір, кез-келген контакттан аулақ болыңыз, əсіресе тазалау кезінде. ● Желдету саңылауларының бос екеніне көз жеткізіңіз. ● Құрылғыны əрбір пайдалануҚазақша 241 алдында жəне əрбір соққыдан кейін зақымдалмағандығын тексеріңіз. Зақымдалған бөлшектерді, мысалы, қосқышты өкілетті қызмет көрсету мамандары жөндеуі немесе ауыстыруы тиіс. ● Баусымның басындағы қақпақ дұрыс орнатылғанын жəне бекітілгенін тексеріңіз. ● Барлық қоршаулардың, дефлекторлардың жəне тұтқалардың дұрыс жəне сенімді бекітілгенін тексеріңіз. ● Əрбір қолданар алдында, сызық кескіш дұрыс орналасып, бекітілгеніне көз жеткізіңіз. ● Тек өндірушінің ауыстырылатын кесу сызығын қолданыңыз. Басқа кескіш қондырманы қолданбаңыз. ● Жарақат алу қаупі. Құрылғыға ешқандай өзгерістер енгізбеңіз. Нұсқау ● Кейбір аймақтардағы ережелер осы құрылғыны пайдалануды шектеуі мүмкін. Жергілікті билік органынан кеңес

Қауіпсіз техникалық қызмет көрсету жəне күтім 몇 ЕСКЕРТУ ● Жаңа сызықты шығарғаннан кейін, құрылғыны қоспас бұрын құрылғыны қалыпты жұмыс істеу күйіне келтіріңіз. ● Бұрамалардың, сомындардың жəне бұрандалардың бекітілуін қатаң түрде тексеріліп, құрылғының қауіпсіз күйде екеніне көз жеткізіңіз. ● Қозғалатын бөліктердің дұрыс жұмыс істеп тұрғанын тексеріңіз жəне сынған немесе зақымдалған жағдайда оларды бұғаттамаңыз. Зақымдалған құрылғыны пайдаланбас бұрын жөндеңіз. ● Қозғалтқышты өшіріңіз, батарея жинағын алып тастаңыз жəне барлық қозғалатын бөлшектер толық тоқтағанына көз жеткізіңіз: Құрылғыны тазалар немесе техникалық қызмет көрсетер алдында. Қосымша бөлшектерді ауыстырмас бұрын. 몇 АБАЙЛАҢЫЗ ● Тек əзірлеуші рұқсат еткен құрал-жабдықтар мен қосалқы бөлшектерді пайдаланыңыз. Түпнұсқа құрал-жабдықтар мен түпнұсқа қосалқы бөлшектер құрылғыны сенімді жəне үздіксіз пайдалануға кепілдік береді. НАЗАР АУДАРЫҢЫ ● Əрбір пайдаланудан кейін өнімді жұмсақ, құрғақ шүберекпен тазалаңыз.242 Қазақша Нұсқау ● Жөндеу жəне техникалық қызмет көрсету бойынша жұмыстарды тек білікті мамандар жəне арнайы оқытылған персонал ғана жүргізу керек. Өнімді жөндеу үшін уəкілетті сервис орталығына жіберуге кеңес береміз. ● Осы пайдалану нұсқаулығында сипатталған түзетулер мен жөндеуді ғана орындай аласыз. Қосымша жөндету үшін уəкілетті қызмет өкіліне хабарласыңыз. ● Құрылғыдағы зақымдалған немесе оқылмайтын

белгілері уəкілетті қызмет орталығымен ауыстырылады. Қауіпсіз тасымалдау жəне

몇 ЕСКЕРТУ ● Құрылғыны сөндіріп, оны сақтауға немесе тасымалдауға дейін аккумулятор жинағын суытып алыңыз. 몇 АБАЙЛАҢЫЗ ● Жарақат алу жəне құрылғыны зақымдау қаупі бар. Құрылғыны тасымалдау кезінде немесе қозғалыс кезінде құлап кетуден

НАЗАР АУДАРЫҢЫ ● Тасымалдаудан немесе сақтаудан бұрын құрылғыдан кез келген бөтен заттарды алыңыз. ● Құрылғыны балаларға рұқсат бермейтін құрғақ жəне жақсы желдетілетін жерде сақтаңыз. Құрылғыны бау- бақша химикаты сияқты абразивті заттардан аулақ ұстаңыз. ● Құрылғыны ашық ауада сақтамаңыз. Қалдық тəуекелдер

● Құрылғы алдын ала белгіленгендей пайдаланылса да, кейбір қалдық тəуекелдер қалады. Құрылғыны пайдаланған кезде келесі қауіптер туындауы мүмкін: Діріл зақым келтіруі мүмкін. Əр жұмыс үшін дұрыс құралды пайдаланыңыз, берілген тұтқаларды пайдаланыңыз жəне жұмыс уақытын жəне экспозициясын шектеңіз. Шу есту қабілетіне нұқсан келтіруі мүмкін. Құлақ қорғау құралын пайдаланыңыз жəне жүктемені шектеңіз. Тасталған объектілерден жарақаттар. Тəуекелдерді азайту 몇 АБАЙЛАҢЫЗ ● Құрылғыны ұзақ қолданған кезде қолдағы қан айналымы бұзылуы мүмкін. Щеткамен жұмыстың жалпыҚазақша 243 ұзақтығын орнатпау керек, себебі ол көптеген факторларға байланысты

Жеке нашар қан айналымға бейімділік (жиі саусақтарыңыз салқындайды, саусақтарыңыз шаншиды). Қоршаған орта температурасы төмен. Қолды қорғау үшін жылы қолғаптарды қолданыңыз. Щетканы мықтап ұстау салдарынан қан айналымының нашарлауы. Үзіліспен жұмыс істеуге қарағанда, үздіксіз жұмыс істеу зиян. Құрылғыны тұрақты жəне ұзақ қолданған

саусақтардың шаншуы, салқын саусақтар сияқты қан айналымының нашарлау белгілері бірнеше рет пайда болғанда, дəрігерге қаралу

Бұйымды мақсатына сəйкес

Қате пайдалану Кесіп кетуіне байланысты өмірге қауіп Құрылғыны тек нұсқауға сəйкес қолданыңыз. Ара жүздері немесе қопа тəрізді металл пышақтарды пайдаланбаңыз.

Ұшатын заттар Жарақат алу жəне құрылғыны зақымдау қаупі Адамдарды, жануарларды жəне заттарды 15 м қашықтықта ұстаңыз. Құрылғы сыртта жұмыс істеуге арналған. Құрылғыны қабырғалардың, қоршаулардың, ағаштардың немесе шеттердің бойымен өсетін шөптерді кесу үшін пайдалануға болады. Құрылғыны көгал шапқыштармен жету қиын жерлерде мысалы траншеяларда, беткейлерде жəне алаңқайда шабу үшін пайдалануға болады. Өндіруші рұқсат бермеген өзгерістер мен модификациялауға тыйым салынады. Құрылғыны дымқыл немесе жаңбырлы жағдайларда қолданбаңыз. Ылғал қималарды шаппаңыз. Болжалды қате пайдаланушылық Мақсаты бойынша пайдаланбауға рұқсат берілмейді. Оператор дұрыс пайдаланбаудан туындаған зақым үшін жауап береді. Қоршаған ортаны қорғау Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз. Электрлік жəне электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау нəтижесінде адам денсаулығына жəне қоршаған ортаға қауіп төндіруі ықтимал, құнды қайта өңделмелі материалдар жəне батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі. Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы

белгіленген бұйымдарды үй қоқыстарымен бірге тастауға болмайды. Құрамдағы заттар бойынша нұсқаулар (REACH) Бұйымның құрамындағы заттар туралы соңғы мəліметтер төмендегі мекенжай бойынша қолжетімді: www.kaercher.com/REACH Керек-жарақ жəне қосалқы

Тек түпнұсқалы керек-жарақ немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз жəне апатсыз жұмыс істеуіне кепілдік

Керек-жарақтар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб-сайтында қолжетімді. Жеткізілім жинағы Бұйымның жеткізілім жинағы орауыштың үстінде көрсетілген. Бұйымды орауыштан шығарғанда жинақтың толықтығын тексеріп шығыңыз. Керек- жарақтар жетіспеген немесе тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз. Құрылғыдағы белгілер Пайдалану алдында нұсқаулықты жəне барлық қауіпсіздік нұсқауларын оқыңыз. Құрылғымен жұмыс істеу кезінде тиісті көз жəне есту қорғауыштарын пайдаланыңыз. Құрылғымен жұмыс істеу кезінде сырғымайтын жəне берік қолғап киіңіз. Құрылғымен жұмыс істеген кезде тайғанамайтын қорғаныс аяқ киімін пайдаланыңыз.244 Қазақша Құрылғының сипаттамасы Осы нұсқаулықта максималды комплектациядағы құрылғы сипатталған. Үлгіге қарай жеткізілім комплектациясында айырмашылықтар болады (Қаптаманы қараңыз). Суреттерді суреттері бар беттен қараңыз Сурет A 1 Кесетін жүзі 2 Жіп орауышы 3 Жіп орауышының құлпын ашу 4 Төменгі білік 5 Жоғарғы білік 6 Алдыңғы тұтқа 7 Тасымалдауға арналған белдікке ілгек 8 Артқы тұтқа 9 Аккумулятор жинағын ажыратқыш түйме 10 Ажыратқыш 11 Құрылғы қосқышты ажыратқыш түйме 12 Жылдамдық қосқыш 13 Зауыт тақтайшасы 14 Қаптама 15 * Аккумулятор жинағының батарея қуаты+ 36 В 16 * Жылдам зарядтағыштың батарея қуаты+ 36 В 17 Тасымалдауға арналған белдік

Аккумулятор жинағы Құрылғыны Kärcher 36 В Батарея қуаты аккумулятор жинағымен басқаруға болады.

Жіп қорғауышын орнатыңыз

Құрылғыны алғаш пайдаланбас бұрын қаптамасын

Құрылғыны қаптамасыз ешқашан қолданбаңыз. Сурет B Қаптама операторға нұсқау беруі керек.

1. Қаптаманы ұстағышқа салыңыз.

2. Қаптаманы ұстағышқа бұраңыз.

Жіп орауышын орнатыңыз Бөлшектерді құрастырған кезде, бүйірлік ойықтар сəйкес келетініне көз жеткізіңіз.

2. Жіп қорғанышының қақпағын орнатыңыз.

3. Ұстағыштың бұралуына жол бермеу үшін

құралды (мысалы, бұрағышты) бүйірлік ойықтар арқылы салыңыз. Сурет D

4. Жіп орауышын орнатыңыз.

1. Жоғарғы жəне төменгі біліктерді жалғаңыз.

Сурет E Алдыңғы тұтқаны орнату

1. Алдыңғы тұтқаны жоғарғы білікке қалаған

биіктікке бекітіңіз. Сурет F Пайдалануға енгізу Аккумулятор жинағын орнатыңыз

1. Аккумулятор жинағын құрылғының ұстағышына

шырт ертіп орнына түскенше итеріңіз. Сурет G

Тасымалдау бауын байлап қойыңыз

1. Белдікті бір иыққа тағыңыз.

2. Тасымалдау белдігінің ілмегін білікке арналған

ілгекке басыңыз. Жұмыс əдістері 몇 АБАЙЛАҢЫЗ Шабу алаңындағы кедергілер Жарақат алу жəне құрылғыны зақымдау қаупі Шабу басталғанға дейін жұмыс аймағын сым, тастар, жіптер немесе шыны тəрізді тасталуы мүмкін заттардың жоқтығына тексеріңіз.

1. Құрылғы қосқышын босату түймесін артқа

2. Құрылғы ауыстырғышын басыңыз.

Құрылғы іске қосылады. Өткір кескіш құралдың салдарынан қолдың жарақат алуы. Тасталған заттар қауіп төндіреді. Ара қашықтықты сақтаңыз. Құрылғыны жаңбыр немесе ылғал жағдайларға ұшыратпаңыз. Ара жүздерін немесе металл пышақтарды пайдаланбаңыз. Жапсырмада көрсетілген дыбыс қысымының кепілді деңгейі 94 dB. Тартыңыз: Белдікті ауыстыру үшін жылдам шығаруҚазақша 245

3. Жылдамдық қосқышының көмегімен қажетті

жылдамдықты таңдаңыз. Сурет J

4. Кесу басын еденге параллель бағыттаңыз.

5. Шөп шабу кезінде машинаны жарты дөңгелек

қозғалыспен қима үстінде ауыстырыңыз.

6. Ұзын шөптерді бірнеше қадаммен шабыңыз.

7. Құрылғы ауыстырып қосқышты босатыңыз.

Құрылғы тоқтайды. Пайдалану кезінде сызық ұзындығын

Құрылғының жіптерін шабу кезінде ол тозады жəне жыртылады. Тым қысқа жіп, шөп шабудың қанағаттанарлықсыз нəтижесіне əкеледі.

Жіптің ұзындығы жұмыс барысында ұзартылуы

1. Құрылғы қосулы кезде едендегі кесу басын аздап

Жіп автоматты түрде ұзартылып, кесетін жүзге тиісті ұзындыққа кесіледі.

Егер жіп автоматты түрде ұзартылмаса, онда кескіш жіпті немесе жіп орауышын ауыстыру керек (бөлімін қараңыз Кесу құралын ауыстырыңыз). Аккумулятор жинағын алып тастаңыз

Ұзақ жұмыс үзілістері үшін аккумулятор жинағын құрылғыдан алып тастаңыз жəне оны рұқсатсыз пайдаланудан қорғаңыз.

1. Аккумулятор жинағының босату түймесін

аккумулятор жинағының бағытына қарай

2. Аккумулятор жинағын босату үшін аккумулятор

жинағын босату түймесін басыңыз.

3. Құрылғыдан аккумулятор жинағын алыңыз.

1. Құрылғыдан батарея жинағын алып тастаңыз

(бөлімін қараңыз Аккумулятор жинағын алып

2. Құрылғыны тазалаңыз (бөлімін қараңыз

몇 АБАЙЛАҢЫЗ Салмақтың сақталмауы Жарақат алу жəне құрылғыны зақымдау қаупі Тасымалдау кезінде құрылғының салмағын

1. Аккумулятор жинағын алып тастаңыз (бөлімді

қараңыз Аккумулятор жинағын алып тастаңыз).

2. Көлік құралдарында тасымалданғанда,

құрылғыны сырғып-жығудан қорғаңыз.

Əрбір сақтау алдында құрылғыны тазалаңыз (бөлімін қараңыз Құрылғыны тазалау). 몇 АБАЙЛАҢЫЗ Салмақтың сақталмауы Жарақат алу жəне құрылғыны зақымдау қаупі Тасымалдау кезінде құрылғының салмағын

1. Құрылғыны құрғақ жəне жақсы желдетілетін

жерде сақтаңыз. Бау-бақша химикаты жəне тұздар сияқты жемір заттардан аулақ ұстаңыз. Құрылғыны сыртта сақтамаңыз. Күтім жəне техникалық қызмет

몇 АБАЙЛАҢЫЗ Бақыланбайтын іске қосу

Құрылғыдағы кез келген жұмысты бастамас бұрын аккумулятор жинағын құрылғыдан шығарыңыз. Құрылғыны тазалау

1. Шабу қалдықтарын жіп қорғанысынан жəне

кескіш бастан алыңыз.

2. Қажет болса, бөліктерді дымқыл шүберекпен

3. Аккумулятор ұстағышын жəне электр

контактілерін кір мен бөтен заттардан үнемі

Кесу құралын ауыстырыңыз Кескіш жіпті ауыстырыңыз.

1. Жіп орауыш тұтқасын тұтқа мен орауыш

қақпағының белгілері сəйкес келетіндей етіп орналастырыңыз. Сурет L

2. Қажет болса, жіп қалдықтарын алыңыз.

3. Кескіш жіптің екі жағында бірдей ұзындыққа ие

болғанша, жаңа кескіш жіпті тесіктерінен

4. Жіп орауышының тұтқасын басып, сағат тілінің

бағытымен бұраңыз. Сурет M Кескіш жіп орауышқа оралған. Жіп қапсырмасын ауыстырыңыз

1. Жіп қапсырмасындағы екі бұғаттаудан шығару

түймесін басыңыз. Сурет N

2. Қапсырманың қақпағын алыңыз.

3. Жіп қапсырмасын ұстағыштан шығарып, оны

тиісті түрде кəдеге жаратыңыз.

4. Егер қажет болса, кескіш жіпті жаңа жіп

қапсырмасына ораңыз.

5. Жіп қапсырмасын ұстағышқа салыңыз.

6. Кабинаға қапсырма қақпағын орналастырыңыз.

Қапсырма қақпағы орнына түскенін тексеріңіз. Ақаулар кезіндегі көмек Ақаулардың себептері көп жағдайда келесі шолуды пайдалану арқылы өздігінен жоюға болатындай қарапайым болады. Күдіктер болса немесе осы жерде көрсетілмеген ақаулар болған кезде, ресми сервис орталығына хабарласыңыз. Тозған сайын аккумулятор батареясының сыйымдылығы тіпті жақсы күтім көрсетілсе де азаяды, сондықтан толық зарядталған күйде де, толық пайдалану ұзақтығына бұдан былай жету мүмкін емес. Бұл ақау емес.246 Қазақша

Əр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бұйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бұйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз. (Мекенжайы артқы жағында берілген) Техникалық мағлұматтар Техникалық өзгерістер рұқсат етілген.

Көрсетілген діріл мəні стандартты сынақ əдісімен өлшенді жəне жабдықты салыстыруға пайдаланылуы мүмкін. Берілген діріл мəні жүктің алдын ала бағалауында пайдаланылуы мүмкін. Құрылғыны пайдалану тəсіліне байланысты құрылғының ағымдағы қолданысы кезінде діріл деңгейі көрсетілген жалпы мəннен ауытқуы

> 2,5 м/с² (Пайдалану нұсқаулығында Техникалық сипаттар) бір қолды дірілдеу мəні бар құрылғы 몇 АБАЙЛАҢЫЗ ● Көп сағатты, үздіксіз пайдаланылатын құрылғының есту қасиетін жоғалтуға əкелуі мүмкін. ● Қолды қорғау үшін жылы қолғаптарды қолданыңыз. ● Жұмыста жиі үзілістер жасап тұрыңыз. Қате Себебі Жою Құрылғы жұмыс

Аккумулятор жинағы дұрыс салынбаған. Аккумуляторды орнына түскенше ұстағышқа салыңыз. Аккумулятор жинағының заряды жоқ. Аккумулятор жинағын зарядтау. Аккумулятор жинағы ақаулы. Аккумулятор жинағын ауыстырыңыз. Құрылғы пайдалану кезінде тоқтайды Жіп тым ұзақ жəне қозғалтқыштың жүктемесін тудырады Жіп қорғауышын орнатыңыз. Жіп автоматты түрде қысқартылады. Кесу басы кесілген қоқыстар арқылы бұғатталған

қоқысты алып тастаңыз. Қозғалтқыш шамадан тыс жүктелді Тек тиісті кесу материалын шабыңыз, тарауды қараңыз Бұйымды мақсатына сəйкес қолдану. Қозғалтқыш қызып кетті Жұмысты тоқтатып, қозғалтқышты

Аккумулятор жинағы қызып кетті Жұмысты тоқтатып, аккумулятор температурасы қалыпты болғанша

Құрылғының техникалық сипаттамалары Жұмыс кернеуі V36 Жұмыс ауқымы mm 380 Кесу сызығы, диаметр mm 1,65 Максималды жылдамдық /min 5600 ± 10% EN 50636-2-91 стандартына сəйкес есептелінетін

Дыбыс қысымының деңгейі L

dB(A) 79,6 Белгісіздік K

dB(A) 3,0 Дыбыстық шуылдың деңгейі

Ылғал таратқыштық + белгісіздік

Ылғал таратқыштық dB(A) 94 Қолдың діріл мəні бар алдыңғы

3,4 Қолдың діріл мəні бар артқы

2,1 Белгісіздік KdB(A)1,5 Өлшемдері мен салмағы Ұзындығы х ені х биіктігі mm 1773 x 366 x 277 Салмағы (аккумулятор жинағынсыз) kg 4,0日本語 247 ЕО стандарттарына сəйкестігі туралы декларация Осымен төменде көрсетілген машина қауіпсіздік жəне денсаулық қорғау бойынша ЕО директиваларының талаптарына сəйкес келетіні мəлімдейміз. Бізбен келісусіз машинаның конструкциясы өзгерген жағдайда осы декларация өз күшін жояды. Өнім: Батареямен жұмыс жасайтын шөп триммері Типі: 1.042-502.x Қолданыстағы ЕО директивалары 2000/14/EG (+2005/88/EG) 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU Қолданылатын біріздендірілген стандарттар EN 60335-1:2012+A11:2014+A13:2017 EN 50636-2-91:2014 EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 Сəйкестікті бағалаудың қолданбалы əдісі 2000/14/EG жəне 2005/88/EG арқылы өзгертілді: VI

Тіркелген органның атауы жəне мекен-жайы TÜV Rheinland LGA Products GmbH (НБ 0197) Тиллиштрасе 2 Д-90431 Нюрнберг Дыбыс қуаттылығының деңгейі дБ(А) Өлшенді:89,3 Кепілдік береді:94 Қол қойғандар басқарманың тапсырмасы мен уəкілдігі бойынша əрекет етеді. Құжаттаманы жүргізетін уəкілетті тұлға С. Райзер Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Германия) Тел.: [phone] Телефакс: [phone] Winnenden, 2018/07/01
