ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ FV-15CSD1 PANASONIC
Nanoe жекеменшік генераторы бар ауа тазартқыш
Іске пайдаланардан бұрын "ҚАУІПСІЗДІК ШАРАЛАРЫ" бөлімін міндетті түрде оқып шығыңыз.
■ Техникалық қызмет көрсетерден бұрын электр желісінен ажыратыңыз. Бұл құрылғы дене қимылы, сенсорлық немесе ойлау қабілеті шектеулі (балаларды қоса алғанда), тәжірибесі мен білімі аз тұлғалардың пайдалануы үшін арналмаған, мұндай адамдар бақылауда болуы тиіс немесе қауіпсіздік шараларын сақтауға жауапты тұлғаның құрылғыны пайдалануға қатысты нұсқаулығын алуы тиіс. Балалар құрылғымен ойнауына жол бермес үшін бақылауда болуы тиіс.
Пайдаланушылар мен басқа адамдардың жарақат алуына немесе мүліктің бүлінуіне жол бермеу үшін төмендегі нұсқауларды қатаң орындау керек.
Нұсқаулар орындалмаған және бұйым дұрыс пайдаланылмаған кезде орын алуы мүмкін жарақат немесе нұқсан дәрежелері төмендегі белгілер бойынша жіктеледі және сипатталады.
ЕСКЕРТУ
Бұл белгі мынаны білдіреді: Қазаға немесе елеулі жарақатқа әкелуі мүмкін екеніне салмақты көзқарас таныту қажет.
АБАЙЛАҢЫЗ
Бұл белгі мынаны білдіреді: Жарақатқа немесе физикалық нұқсанға әкелуі мүмкін екеніне салмақты көзқарас таныту қажет.
Орындалуға тиісті нұсқаулардың түрлері төмендегі сурет түріндегі белгілер арқылы жіктеледі және сипатталады.
Бұл белгі іске асыруға "ТЫЙЫМ САЛЫНҒАН" элементті білдіреді.
Бұл белгі міндетті түрде орындалуға тиісті "МІНДЕТТІ" элементті білдіреді.
Бұл белгі "АБАЙЛАҢЫЗ" (сақтық танытатын) элементін білдіреді.
Бұйым жерге тұйықталған болуы қажет.
Әйтпесе ол қандай да бір ақаулық болса не электр қуаты жылыстаса, ток соғуына себеп болуы мүмкін.
Бұйымды нұсқаулықта рұқсат етілмеген әдіспен орнатуға болмайды.
Әйтпесе ол сенімді түрде орнатылмай, соның салдарынан бұйым құлап кетіп, жарақатқа әкелуі мүмкін.
■ Атаулы кернеуден басқа кернеуі бар бұйымды пайдалануға болмайды.
Әйтпесе ол бұйымның бүлінуіне немесе өрт шығуына себеп болуы мүмкін.
Бұйымның қуатын басқару үшін түйіспелерінің арақашықтығы 3 мм-ден асатын жалпы полюстік қосқышты орнатыңыз.
Әйтпесе қысқа тұйықталу орын алып, өрт шығуына әкелуі мүмкін.
Қуат сымы сымның шығатын жерінен төмен бекітілуге тиіс.
Қуат сымы арқылы бұйымның ішіне су өтіп, электр тоғының соғуына немесе өрт шығуына себеп болуы мүмкін.
Бұл бұйымды мамандар немесе электр сымын өткізу бойынша ұлттық ережелерге сәйкес тиісті тәжірибесі мен машықтары бар қызметкерлер орнатуға тиіс.
Әйтпесе сымның қате өткізілуінің, шатасуының немесе қысылып қалуының салдарынан электр тоғы жылыстауы, ток соғуы немесе өрт шығуы мүмкін.
Поливинилхлоридті қабықшасы бар әдеттегі 60227 IEC 53 (RVV) сымын таңдаңыз. Өткізгіштердің атаулы көлденең қима ауданы 3 × 0,75 мм² құрайды.
Әйтпесе ол жанып кетуі мүмкін.
АБАЙЛАҢЫЗ
Бұйымды мықтап орнату керек.
Әйтпесе бұйым құлап кетіп, адамды жарақаттауы мүмкін.
Әйтпесе құрамдастар құлап кетіп, адамды жарақаттауы мүмкін.
Бұйымды терезеге немесе қабырғаға орнатуға болмайды.
Әйтпесе бұйым құлап кетіп, адамды жарақаттауы мүмкін.
Бұйымды май тұманы түзілетін жерлерге орнатуға болмайды.
Әйтпесе қысқа тұйықталу өрт шығуына әкелуі мүмкін.
Осы бұйымды қайта құрастыруға болмайды.
Әйтпесе бұйымның бүлінуіне себеп болуы мүмкін.

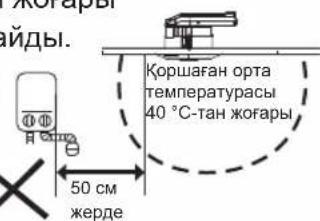

Бұйымды температурасы жоғары жерлерге орнатуға болмайды.
Әйтпесе бұл бұйымның майысуына немесе қозғалтқыштың жұмыс мерзімінің қысқаруына себеп болуы мүмкін.
Бұйымды еңіс төбеге орнатуға болмайды.
Әйтпесе бұл бұйымның бұзылуына себеп болуы мүмкін.
Бұйымның қуат қосқышы (бұйымды басқару үшін қосу/өшіру) ретінде қабырға қосқышын (нарықта сатылады) пайдаланыңыз.
Бұйымды ылғалдың әсеріне ұшырайтын жерлерде орнатуға болмайды. Әйтпесе бұл бұйымның бұзылуына себеп болуы мүмкін.
Бұйымды төмендегі суретте көрсетілген орынға орнатыңыз.
150 мм-ден жоғары
Әйтпесе бұл қабырғаны кірлетуі мүмкін.
Бұйымды желдеткіш тесіктен 1,5 метрден асатын қашықтықта орнатуды ұсыныңыз. Әйтпесе ол бұйымның жұмысына кері әсер етуі мүмкін.
Бұйымды өрт дабыл қақышынан 1,5 метрден асатын қашықтықта орнатыңыз. Әйтпесе ол өрт дабыл қақышының жалған қосылуына себеп болуы мүмкін. Толық мәліметті өрт дабыл қақышының нұсқаулығынан қараңыз.
ЖИНАҚҚА КІРЕТІН КЕРЕК-ЖАРАҚТАР
Бұйыммен бірге оның қаптамасында төмендегі керек-жарақтар жеткізіледі. Орауышын ашқан кезде керек-жарақтарының бәрінің бар екенін тексеріңіз. Егер болмаса, сатушыға хабарласыңыз.
| СызбаNo | Атауы | Мөлшері | |
| 1 | [5к3w] | Орнату мен пайдалану бойынша нүсқаулар | 1 |
| 2 | Кепілдік кітапшасы | 1 |

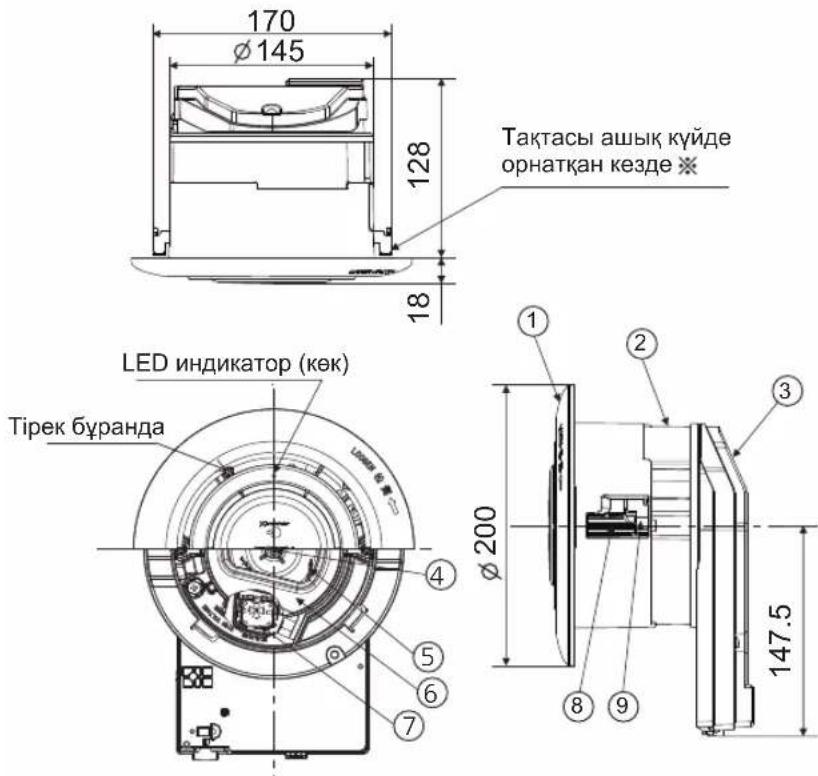

БӨЛШЕКТЕРДІҢ АТАУЫ МЕН ӨЛШЕМДЕРІ
Өлшем бірлігі: мм
| No Мелшев Белшектің атауы | ||
| 1 | Пердеше | 1 |
| 2 | Жактау | 1 |
| 3 | Курама электрлік корпус | 1 |
| 4 | Козғалтқыш | 1 |
| 5 | Желдеткіш | 1 |
| 6 | Курама дроссель | 1 |
| 7 | nanoe® X блогы | 1 |
| 8 | Орнату бұрандасы | 2 |
| 9 | Орнату тактасы | 2 |
Құрылғы нано иондар шығару арқылы бөлмедегі ауаны тазартуға арналған
ОРНАТУ ӘДІСІ

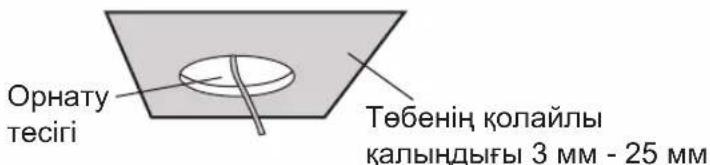

(∅ 147 мм - 153 мм) орнату тесігін тесіңіз де, қуат сымын шығарып алыңыз.
② Тірек бұранданы ағытып алыңыз да, пердешені шығарып алу үшін мензердің бойымен бұрыңыз.
ОРНАТУ ӘДІСІ
③ Клеммалық қалыптың қақпағы мен сым қапсырғышты ағытып алыңыз.
⑤ Әрбір орнату тақтасының бастапқы орнында (төменде көрсетілгендей) екеніне көз жеткізіп, бұйымды еңіс төбеге салыңыз.

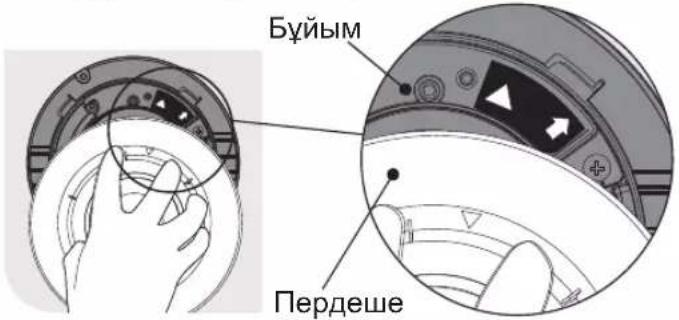

⑦ Пердешеден “▽” таңбасын тауып, бұйымдағы “▽” белгісін “△” белгісіне туралай отырып, пердешені бұйымға орналастырыңыз.
⑨ Тірек бұранданы бекітіңіз.
Қатайту сәтінің 20 сН·м мен 40 сН·м ауқымында екеніне көз жеткізіңіз. Қатайту жеткіліксіз болса, бұйым құлап кетуі, ал қатайту тым артық болса, бүлінуі мүмкін.
④ Куат сымын төменде көрсетілгендей орнатыңыз, куат сымын клеммалық қалыпқа жалғап, сым қапсырғышпен бекітіңіз, клеммалық қалыптың қақпағын орнатыңыз.
⑥ Орнату тактасы төбеге жабысқанша бұйымның орнату бұрандасын сағат тілінің бағытында бұраңыз.
Қатайту сәтінің 60 сН·м мен 120 сН·м ауқымында екеніне көз жеткізіңіз. Қатайту жеткіліксіз болса, бұйым құлап кетуі, ал қатайту тым артық болса, бүлінуі мүмкін.
⑧ “▽” белгісі бұйымның “↑” белгісіне тура келгенше пердешені бұраңыз, сонда “Da” деген дыбыс оның бекігенін білдіреді.
АБАЙЛАҢЫЗ
■ Пердешені төбеге жақын ұстаңыз.
Бөлшектер құлап кетіп, адамды жарақаттауы мүмкін.
ІСКЕ ҚОСЫП СЫНАУ
Куат көзіне жалғағаннан кейін іске қосып сынау арқылы төмендегі элементтерді тексеріңіз.
Желдеткіш айнала ма? Көк LED индикаторы жана ма? ■ Қалыптан тыс діріл немесе шуыл бар ма?
Бұйымды уәкілеттігі жоқ адамдардың тексеруіне және техникалық қызмет
көрсетуіне жол бермеңіз.
Әйтпесе ток соғуына немесе адамның жарақаттануына себеп болуы мүмкін.
Бұйымды ұстамас бұрын қуат қосқышының өшірілгеніне көз жеткізіңіз.
Әйтпесе ток соғуына әкелуі мүмкін.
Жанғыш газ шыққан жағдайда, бұйымның ешқандай функциясын іске қосуға болмайды.
Әйтпесе ұшқын шығып, жарылысқа әкелуі мүмкін.
Осы бұйымның тура үстіне суды немесе басқа сұйық затты себуге немесе онымен тазалауға болмайды.
Әйтпесе қысқа тұйықталуға немесе ток соғуына себеп болуы мүмкін.
Тіпті қуат көзі ажыратылған болғанда да желдеткіш айналуы мүмкін. Бұйымды тексермес бұрын желдеткіштің тоқтағанына көз жеткізіңіз.
Әйтпесе, айналып тұрған бөлігіне саусақ немесе басқа зат тиіп кетсе, жарақатқа әкелуі мүмкін.
■ Егер бұйымды қайтып пайдаланбайтын болсаңыз, оны алып қойыңыз.
Бұл бұйым құлап кетсе, жарақатқа себеп болуы мүмкін.
Бұл бұйымды жөндеу немесе қайта құрастыру үшін бөлшектеуге болмайды.
Олай еткенде өрт шығуына немесе электр тоғы соғуына әкелуі мүмкін.
АБАЙЛАҢЫЗ
Бұйымды тексерген немесе тазалаған кезде биялай киіңіз.
Әйтпесе адамның жарақаттануына әкелуі мүмкін.
Пердешені тазалаған кезде саусағыңызды оның саңылауына сұқпаңыз.
Әйтпесе адамның жарақаттануына әкелуі мүмкін.
Ескертпе
- Бұйым пайдаланылатын ортаның жағдайларына қарай, жылына кем дегенде бір рет мерзімді қызмет көрсетілуге тиіс.
- Жүзін немесе басқа шайырлы бөлшектерін 60 °С-тан жоғары ыстық суға батыруға болмайды.
- Бұйымды тазалау үшін бензин, бензол, сұйылтқыш немесе басқа да сондай сілтілі жуғыш құралды пайдалануға болмайды.
Пердешенің беткі қабатын бейтарап тазартқыш қосылған шүберекпен тазалап, содан кейін пердешені жұмсақ құрғақ шүберекпен құрғату керек.

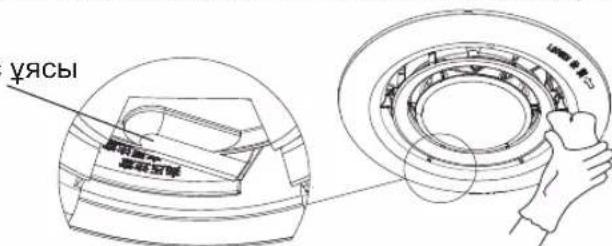

Nanoe® X шығыс ұясы
Nanoe® X шығыс ұясына саусақты сұғуға болмайды. Әйтпесе қысқа тұйықталуға немесе ток соғуына себеп болуы мүмкін.
АҚАУЛЫҚТАРДЫ ЖОЮ
Егер ақаулық орын алса, бұйымды төменде келтірілген кестеге сәйкес тексеріңіз. Егер ақаулық қайталана берсе, бұйымның жалпы полюстік қосқышын ажыратыңыз да, сатушыға хабарласыңыз.
| Белгісі Себебі Ақаулықтарды жою | ||
| Желдеткіш айналмайдыЖел сыртқа үрленбейдіLED индикаторы (көк) жанбайды | Қосқыш өшірулі қалыпта | Қосқышты іске қосу |
| Сымдар дұрыс өткізілмеген | Сатушыға хабарласыңыз | |
| Бір түрлі иіс шығады | Nanoe® X шығарылған кезде, озонның шамалы мөлшері де шығады. Алайда ол адамдарға зиян келтірмейді | Бұл бұйым қалыпты түрде жұмыс істеген кезде болатын құбылыс |
| Дроссельдің айналасынан сәл “ызылдаған” дыбыс шығады | Бұл дыбыс nanoe® X шығарылып жатқанда естіледі. Оны анықтау қиын | Бұл бұйым қалыпты түрде жұмыс істеген кезде болатын құбылыс |
| LED индикатор (көк) жыпылықтайды | Бұйым жұмыс істемейді Сатушыға хабарласыңыз | |
| Қалыптан тыс діріл немесе шуыл | Пердешенің дұрыс орнатылмауы немесе бұйымның ақаулығы | Сатушыға хабарласыңыз |
ТОЛЫҚ АҚПАРАТ (nanoe® X туралы)
Шығарылатын орта
Nanoe® X бөлмедегі ауаның көмегімен шығарылады, сондықтан температура мен ылғалдылыққа байланысты nanoe® X орнықты түрде шығарылмайтын кездер болуы мүмкін. Шығарылуы үшін қажетті жағдайлар Бөлме температурасы: Шамамен 5 °C~40 °C (шық нүктесінің температурасы: 2 °C-тан астам) Салыстырмалы ылғалдылық: Шамамен 30%~85%
Озонның шамалы мөлшері шығарылады
Nanoe® X шығарылған кезде, озонның шамалы мөлшері шығады. Алайда, оның мөлшері ормандағы немесе табиғат арасындағы деңгейден төмен болады да, адамдарға зиян келтірмейді.
Шамамен nanoe® X
- Nanoe® X – құрамында гидроксилді радикалдар ионның өте ұсақ бөлшектері, олардың мөлшері nanoe® мөлшерінен 10 есе артық.
- Nanoe® X – кернеуі жоғары тоқты судың жекелеген молекулаларына қолдану арқылы жасалатын, суды тазартатын зарядталған бөлшектер.
- Nanoe® X сипаттары: құрамындағы ылғалдың мол мөлшері, ұсақ бөлшектер, орнықтылық.
- Құрамындағы ылғалдың мол мөлшері (ылғалдың мөлшері әдеттегі аниондардағы ылғал мөлшерінен 1 000 есе артық)
- Ұсақ бөлшектер (мөлшері шамамен 5 нм – 20 нм)
- Орнықтылық (nanoe® X тұрақтылығы әдеттегі аниондардан 6 есе артық, қамту ауқымы 10 метр не одан артық)
- Жоғары ОН гидроксилді мөлшер (секундына 4 800 миллиардқа дейін ОН иондары түзіледі)
- Қышқылдығы әлсіз (қышқылдық нысандары әлсіз, шаш пен терінің сипаттарына жақын)
Ескертпе: nanoe® және nanoe® белгісі Panasonic Corporation компаниясының сауда белгілері.

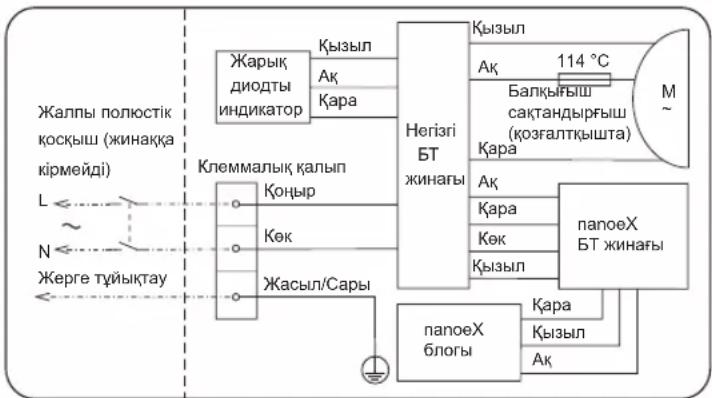

ЭЛЕКТР СЫМДАРЫНЫҢ СҰЛБАСЫ
ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ
| Атаулыкернеу[В] | Атаулыжиілік[Гц] | Электр куатынтұтыну[Вт] | Ауаның көлемі[м3/сағ] | Шуыл[дБ] | Таза салмағы[кг] |
| 220504.09023.51.1 | |||||
Электр қуатын тұтыну мәні, ауаның көлемі және шуыл статикалық қысым 0 Па болғанда өлшенеді. Ауаның көлемі осы компания ±10% шекті ауытқу мәнімен өлшейтін өзекті мән болып табылады. Шуыл – А дыбыстық қысымының осы компания өлшейтін өлшенген деңгейі, оның шекті ауытқу ауқымы +3 дБ мәнінен -7 дБ мәніне дейін құрайды. Өлшеу әдісі: дыбыс өткізбейтін камерада бұйымның алдыңғы жағынан, сол жағынан және астынан шығатын шуыл шамасы 1 м жерден өлшенеді де, содан кейін орташа мәні алынады. Осы бұйымның айналасында қолданылатын температура -10 °C \~ 40 °C ауқымында болады, осы ауқымнан тыс пайдалану ақаулыққа себеп болуы мүмкін. Бұл бұйым су тамшыларымен жүргізілетін IPX2 сынағының талаптарына сай келеді. * Жоғарыдағы техникалық сипаттамалар ескертусіз өзгертілуі мүмкін.
Кепілдік кітапшасы қоса берілген
Кепілдік кітапшасында дұрыс ақпараттың, соның ішінде сатып алынған күнінің және дистрибьютордың аты-жөнінің жазылғанына көз жеткізіңіз. Кепілдік кітапшасын болашақта қарау үшін, пайдалану бойынша нұсқаулықпен бірге қауіпсіз жерде сақтаңыз.
Өндірілген күнін құрылғының артқы жағында орналасқан нөмірі бойынша біле аласыз.
5 және 6: Күн
3 және 4: Ай (санмен)
01 - Қаңтар, 02 - Ақпан, ... 12 - Желтоқсан
Жыл (соңғы екі саны)
19 - 2019, 20 - 2020, 21 - 2021
