使用説明書 TC004 Topdon
使用する前に、すべての指示をお読んでおいてください。
- 赤外線カメラを太陽や他の強力なエネルギー源に長時間向けないでください。そうすれば、カメラの検出器が損傷する可能性があります。
- 漏電や短絡を防ぐため、水から遠ざけてください。
- 手でレンズに触れないでください。レンズをノックしたり、こじたり、突き破ったり、ひっかき傷をしないでください。
- 組立部品を分解しないでください
TC004 について
TOPDON の TC004 は、機器の点検と修理に使う 256*192 手持ち型サーモグラフィカメラです。
カメラで家庭暖房、漏水検知、農業保護をします独立モードで単独で使用することも、USB モードで Windows のコンピュータと一緒に使用することもできます。

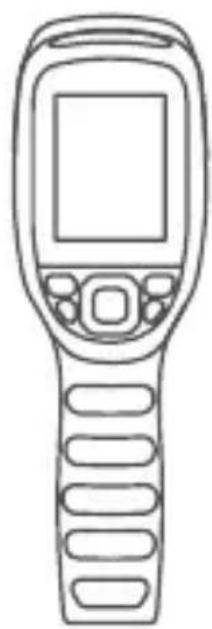

セクション1
箱には何がありますか。

![]() | 電源ボタン | 電源を長押してオン/オフにします |
![]() | 戻るボタン | 短く押して前のページに戻ります |
![]() | アルバムボタン | 短く押して保存した写真とビデオを確認します |
![]() | 懐中電灯ボタン | 長押しで懐中電灯をオン/オフにします |
![]() | ボタンを上/下/左/右に移動します | 短く押して目的の方向に移動します |
| 「OK」ボタン | 短く押してポップアップナビゲーションメニューが見られます。短く押して動作またはメッセージを確認します。 |
2.2.8-インチ画面
3. USB Type-C ポート & SD カードスロット
Type-C ポートは、充電、PCへの画面投影、ファイル転送に使います
4. カメラボタン
写真を短く押して撮影して、OK ボタンを短く押して写真を保存し、長押してビデオの録画を開始し、短く押して録画を停止し、次にOK ボタンを短く押してを保存します。

注意:デバイスの TC004 で撮影された写真を全て自動的に保存する
こともできます。この機能を音にしたい場合、設定 > 写真設定に来て、写真自動保存を開きます。
- 赤外線カメラ
6.LED 懷中電灯は 2 個です
- ネジ穴 (1 / 4-20 unc)
TC004 を三脚に取り付けます
セクション3
独立モードで TC004 を使用する
独立モードでは、TC004 サーモグラフィカメラは自分で動作することができます。デバイスの TC004 の各ボタンとポートの操作を詳しく了解したい場合、セクション 2 の製品概要を参照してください。
セクション4
USB モードで TC004 を使用する
TC004 は、独立して使用できるほかに、Windows のコンピュータと一緒に使用することもできます。この部分では、画面投影と画像解析のために、TC004 を割り当てて Windows のコンピュータと動作できるという方法を探すと説明します。
初めに
1 TDView ソフトウェアをダウンロードしてインストールします
-
www.topdon.com/products/tc004 にアクセスしてください。「ダウンロード」をクリックしてダウンロードページに入ります。その後、TDView ソフトウェアをダウンロードして、コンピュータにインストールします。
-

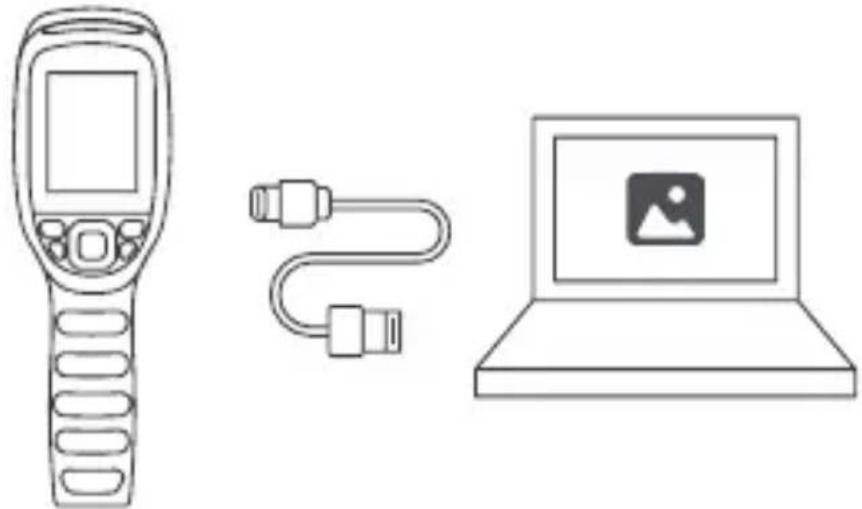

提供した USB ケーブルで TC004 をコンピュータに接続します(図 4.1.1 を参照)。

- PC に TC004 画面を投影するために、まず TC004 を USB モードに切り替えます。(設定>システム設定,に来て、と使用モードをクリックして、USB モードに切り替える)
- TDView ソフトウェアを開くと、PC に TC004 サーモイメージングカメラの画面を投影できます。
PC の画像解析
TC004 が提供した USB ケーブルで PC に接続できると、ファイル(JPG および IRG 形式のファイルが必要)を PC に送信し、TDView ソフトウェアを使用して画像解析を行うことができます。

注意:画面投影と画像解析機能を同時に使用することはできません。
セクション5
仕様
赤外線カメラの解像度 256*192
スペクトル範囲 8 to 14 μm
ピクセルサイズ 12 μm
NETD < 40 mK
FOV 52.5° × 39.5°
IFOV 3.85 ミリラッド
測定範囲 -4~662°F (-20~350°C)
測定精度 読み取り値の ±2℃ または ±2%、より大きな値を取る
測定の解像度 0.1°C
ストレージ容量 2 GB RAM+16 GB 内部ストレージ
バッテリ容量 5000 ミリアンペアアワー
セクション6
FAQ
0 TC004 は、水中、ガラス越し、または壁を通して物体を検出できますか?
A いいえ。赤外線検出器は主に8~14μmの長波赤外線領域を検出し、表面温度の測定しかに使用できません。
Q なぜデバイスが物体から離れると温度の読み取りが低くなり、デバイスが物体に近づくと読み取りが高くなりますか。
A 赤外線放射は大気圏を通過すると減衰します。距離が長いほど減衰がひどくなります。これで、長距離温度測定の精度が低下になっています。測定精度を確保するために、設定>パラメータ>距離に来て、実際の距離(最大値)を入力する:(5メートル)補正温度を得ます
Q 測定された温度が正しくないのはなぜですか?
A TC004 の温度分解能は ±2% です。また、TC004 は、-20~150°C(-4~302°F)の通常の温度範囲と 150-350°C(302~622°F)の高温範囲を提供します。測定する前に、アプリで対応する範囲を選択してください。
Q 赤外線温度測定に影響を与える外部要因は何ですか?
A 要因は以下です。
a)ターゲット物体表面の放射率。
b) 周囲温度:物体は周囲の物体から放射される赤外線を反射し、物体自体の温度測定に影響を与えます。
c) 気温:大気も赤外線を放射します。
d)大気透過率:物体から放出される赤外線は大気中で減衰します。
e)距離:距離が長いほど、大気中の物体から放出される赤外線の減衰が大きくなります。
セクション 7
保証
TOPDON の 1 年間の限定保証
TOPDON は、購入日から 12 ヶ月以内(保証期間)に材料とプロセスが欠陥がないことを元の購入者に保証します。
保証期間内に報告された欠陥について、TOPDONは技術サポートに基づいて欠陥部品や製品の修理または交換を分析および確認します。
TOPDON は、デバイスの使用、誤用、や取り付けによる付随的または結果的な損害に対して責任を持っていません。
TOPDON 保証ポリシーと現地の法律は何かの競合がある場合は、現地の法律に準拠してください。
次の場合は、この限定保証は無効です。
- 無許可店舗や技術者による誤用、取り外し、変更、修理
- 不注意な処理や不適切な操作

知らせこのマニュアルのすべての情報は、出版時に利用可能な最新の情報に基づいて、正確性や完全性は保証されていません。TOPDON は予告ないで変更する権利を保持しています。
