BEDIENUNGSANLEITUNG TC004 Topdon
LESEN SIE ALLE ANWEISUNGEN VOR DEM GEBRAUCH.
- Richten Sie die Infrarotkamera nicht für längere Zeit auf die Sonne oder andere starke Energiequellen. Dies kann der Detektor in der Kamera beschädigt werden.
- Bitte halten Sie das Gerät von Wasser fern, um Lecks oder Kurzschlüsse zu vermeiden.
- Berühren Sie die Linse nicht mit Ihren Händen.Klopfen, hebeln, durchstechen oder zerkratzen Sie das Objektiv nicht.
• Zerlegen Sie das Gerät nicht.
Über TC004
TOPDON's TC004 ist eine 256*192 große, tragbare Wärmebildkamera, die für die Inspektion und Wartung von Anlagen verwendet wird.
Dieses Gerät kann in der Hausheizung, bei der Erkennung des Wasserlecks und zum Landwirtschaft-Schutz verwendet werden. Sie können die Kamera sowohl eigenständig im Standalone-Modus oder im USB-Modus mit einem Windows-basierten Computer benutzen.
Abschnitt 1

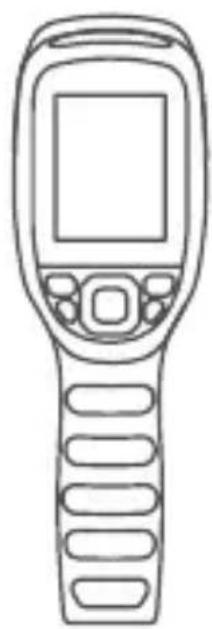

Was ist in der Box?
USB-Kabel (Typ-A auf Typ-C)
Bedienungsa- nleitung
Tragetasche
Abschnitt 2

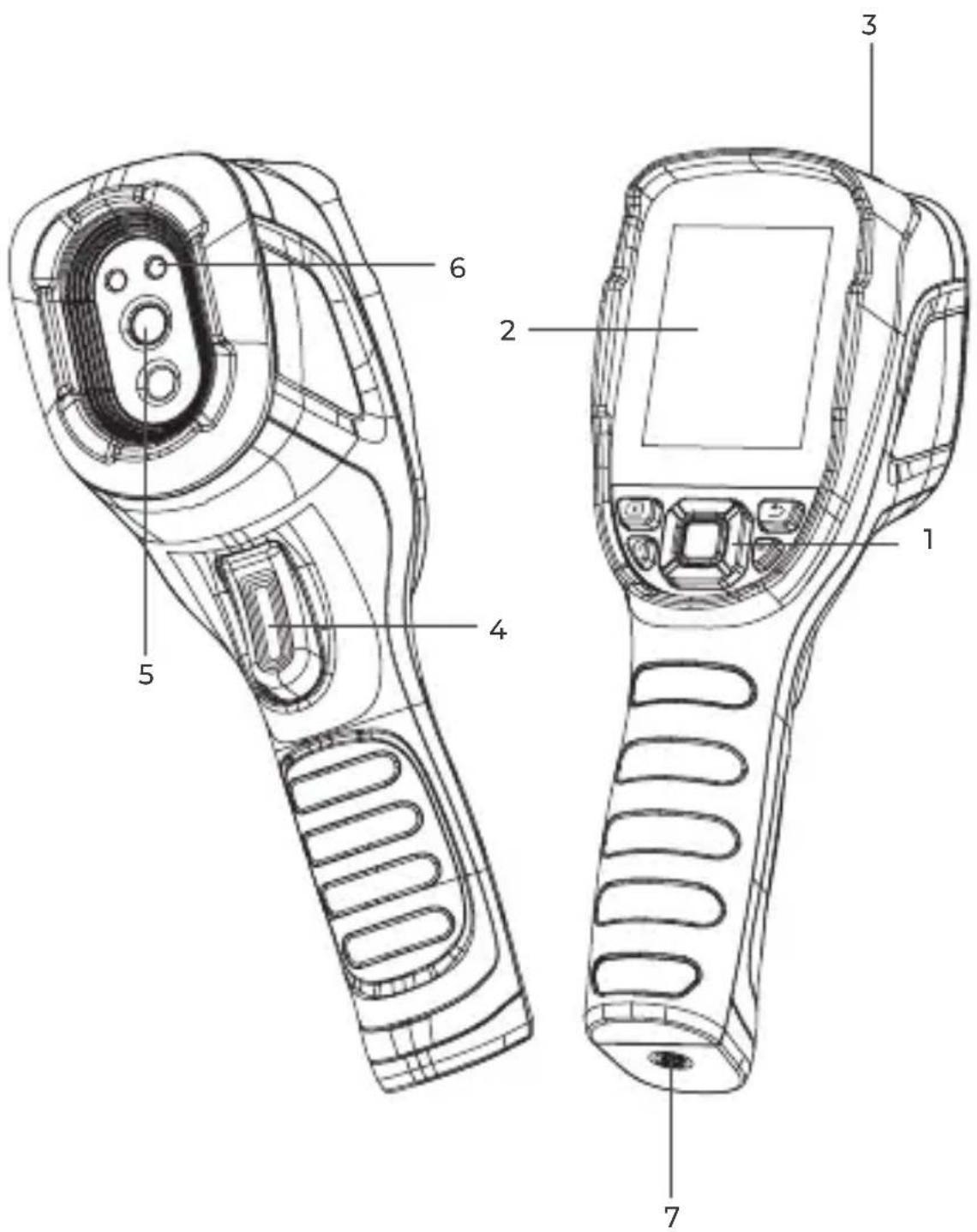

Produktübersicht
 | Stromtaste | Langes Drücken zum Ein- und Ausschalten |
 | Zurück-Taste | Kurzes Drücken zum Zurückkehren zur vorherigen Seite |
 | Alben-Taste | Kurzes Drücken zum Ansehen gespeicherter Fotos und Videos |
 | Blitzlicht-Taste | Langes Drücken zum Ein-und Ausschalten des Blitzlichtes |
 | Aufwärts / Abwärts / Links / Rechts-Tasten | Kurzes Drücken zum Gehenin in die gewünschte Richtung |
| OK-Taste | Kurzes Drücken zum Anzeigen des Pop-Out-Navigationsmenüs; Kurzes Drücken zum Bestätigen einer Aktion oder Nachricht |
2. 2,8-Zoll-Bildschirm
3. USB Typ-C Anschluss & SD-Kartensteckplatz
Der Typ-C-Anschluss wird zum Aufladen, Projizieren des Bildschirms auf den PC und zur Dateiübertragung verwendet
4. Kamera-Taste
Drücken Sie kurz zur Aufnahme eines Foto und drücken Sie dann kurz die OK-Taste, um das Foto zu speichern; drücken Sie lange, um die Aufnahme eines Videos zu starten, drücken Sie kurz zum Beenden der Aufnahme und drücken Sie dann kurz die OK-Taste,
Notiz: Sie können auch wählen, dass alle mit Ihrem TC004-Gerät aufgenommenen Fotos automatisch gespeichert werden. Zum Aktivieren der Funktion gehen Sie zu
Einstellungen > Fotoeinstellungen, und aktivieren Sie Foto automatisch speichern.
- Infrarotkamera
- Zwei LED-Blitzlichter
- Schraubenloch (1 / 4-20 unc)
Montieren Sie das TC004 auf einem Stativ
Abschnitt 3
Verwendung von TC004 im Standalone-Modus
Wenn sich das Gerät im Standalone-Modus befindet, kann die Wärmebildkamera TC004 unabhängig und eigenständig arbeiten. Um weitere Informationen über die Funktion der einzelnen Tasten und Anschlüsse des TC004-Geräts zu erfahren, beziehen Sie sich in Abschnitt 2 Produktübersicht.
Abschnitt 4
Verwendung von TC004 im USB-Modus
Ihr TC004 kann außer der eigenständigen Nutzung auch mit einem Windows-basierten Computer zusammenarbeiten. Dieser Abschnitt zeigt, wie Sie Ihr TC004 für die Arbeit mit einem Windows-basierten Computer zur Bildschirmprojektion und Bildanalyse konfigurieren.
Erste Schritte
Downloaden und installieren Sie die TDView Software
Gehen Sie auf www.topdon.com/products/tc004 und klicken Sie auf "Download", um die Download-Seite zu öffnen. Laden Sie dann die Software TDView herunter und installieren Sie sie auf Ihrem Computer.

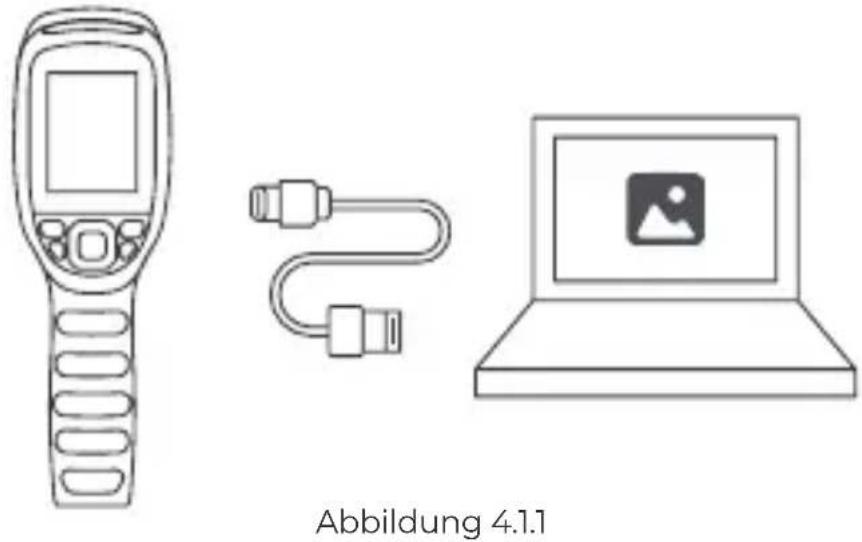

- Verbinden Sie TC004 mit dem mitgelieferten USB-Kabel an Ihren Computer (siehe Abbildung 4.1.1).
Projizieren Sie Ihren TC004-Bildschirm auf den PC
- Zum Projizieren des Bildschirms Ihres TC004 auf den PC müssen Sie zunächst den TC004 in den USB-Modus schalten (Gehen Sie zu Einstellung > Systemeinstellung, und tippen Sie auf Benutzungsmodus, um in den USB-Modus zu wechseln).
- Öffnen Sie die TDView Software und Sie können Ihre TC004 Wärmebildkamera auf den PC projizieren.
Bildanalyse auf dem PC
Sobald die TC004 über das mitgelieferte USB-Kabel mit dem PC angeschlossen ist, können Sie Dateien (sowohl JPG- als auch IRG-Dateien) an den PC senden und die Bildanalyse mit der TDView-Software durchführen.
Notiz: Die Bildprojektion- und Bildanalyse-Funktionen können nicht gleichzeitig verfügbar sein.
Abschnitt 5
Spezifikation
Auflösung der Infrarotkamera 256*192
Spektralbereich 8 to 14 m
Pixelgröße 12 μm
NETD < 40 mK
FOV 52.5°×39.5°
IFOV 3,85 mrad
Messbereich -4 bis 662°F (-20 bis 350°C)
Messgenauigkeit ±2 °C oder ±2 % des Messwerts, der größere Wert hat Vorrang
Auflösung der Messung 0,1°C
Speicherkapazität 2 GB RAM + 16 GB interner Speicher
Batteriekapazität 5.000 mAh
Abschnitt 6
FAQ
F Kann der TC004 Objekte unter Wasser, durch Glas oder eine Wand erkennen?
A Nein. Infrarotdetektoren erfassen hauptsächlich den langwelligen Infrarotbereich von 8\~14 μm und können nur zur Messung der Oberflächentemperatur benutzt werden.
F Warum zeigt das Gerät eine niedrigere Temperatur, wenn es weit vom Objekt entfernt ist, und eine höhere Temperatur, wenn es näher am Objekt ist?
A Infrarotstrahlung dämpft beim Durchqueren der Atmosphäre. Je größer die Entfernung ist, desto größer ist die Dämpfung. Deswegen verringert sich die Genauigkeit der Temperaturmessung in der Ferne. Zum Gewährleisten der Messung-Genauigkeit gehen Sie zu Einstellung > Messung > Entfernung, und geben Sie den tatsächlichen Abstand (max: 5 Meter), um die korrigierte Temperatur zu bekommen.
F Warum ist die gemessene Temperatur nicht genau?
A Die Temperaturaflösung des TC004 beträgt ±2 %. Und der TC004 bietet einen normalen Temperaturbereich von -20 bis 150 °C (-4 bis 302 °F) und einen hohen Temperaturbereich von 150 bis 350 °C (302 bis 662 °F). Bitte wählen Sie vor der Messung den entsprechenden Bereich in der App aus.
F Welche externen Faktoren beeinflussen die Infrarot-Temperaturmessung?
A Die Faktoren sind wie folgt:
a) Emissionsgrad der Zielobjektoberfläche.
b) Umgebungstemperatur: Das Objekt reflektiert die von umgebenden Objekten emittierten Infrarotstrahlen, was die Temperaturmessung des Objekts selbst beeinflusst.
c) Atmosphärentemperatur: Die Atmosphäre sendet auch Infrarotstrahlen aus.
d) Atmosphärische Transmission: Die vom Objekt ausgesandten Infrarotstrahlen werden in der Atmosphäre gedämpft.
e) Entfernung: Je größer die Entfernung, desto größer ist
die Dämpfung der vom Objekt in der Atmosphäre emittierten Infrarotstrahlen.
Abschnitt 7
Garantie
TOPDONs Einjährige Eingeschränkte Garantie
TOPDON garantiert seinem ursprünglichen Käufer, dass die Produkte des Unternehmens für 12 Monate ab Kaufdatum frei von Material- und Verarbeitungsfehlern sind (Garantiezeitraum). Für die während der Garantiezeit gemeldeten Mängel wird TOPDON das defekte Teil oder Gerät gemäß seiner Analyse und Bestätigung des technischen Supports entweder reparieren oder ersetzen. TOPDON haftet nicht für Neben- oder Folgeschäden, die durch den Gebrauch, den Missbrauch oder die Montage des Geräts entstehen. Bei Widersprüchen zwischen der TOPDON-Gewährleistungsrichtlinie und den örtlichen Regelungen haben die örtlichen Regelungen bevorzugte Stellung.
Diese eingeschränkte Garantie erlischt unter den folgenden Bedingungen:
- Missbrauch, Demontage, Änderung oder Reparatur durch nicht autorisierte Geschäfte oder Techniker.
- Unachtsame Handhabung und Verletzung des Betriebs.
Notiz: Alle Informationen in dieser Anleitung basieren auf den neuesten Informationen, die zum Zeitpunkt der
Veröffentlichung verfügbar waren, und es kann keine Garantie für ihre Genauigkeit oder Vollständigkeit übernommen werden. TOPDON behält sich das Recht vor, jederzeit ohne Vorankündigung Änderungen vorzunehmen.
