MANUALE UTENTE TC004 Topdon
- Non puntare la telecamera a infrarossi verso il sole o altre forti fonti di energia per lunghi periodi di tempo. Ciò potrebbe causare danni al rilevatore nella telecamera.
- Tenere l'unità lontana dall'acqua per evitare perdite o cortocircuiti.
- Non toccare l'obiettivo con le mani. Non battere, fare leva, forare o graffiare l'obiettivo.
• Non smontare l'unità.
Riguardo a TC004
La TC004 di TOPDON è una termocamera portatile 256*192 utilizzata per l'ispezione e la manutenzione delle apparecchiature.
È possibile utilizzare la fotocamera per il riscaldamento domestico, il rilevamento di perdite d'acqua e la protezione agricola. Può anche essere utilizzato da solo in modalità standalone o in modalità USB per funzionare con il computer.
Sezione 1

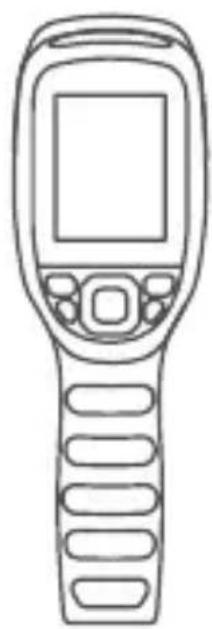

Cosa c'è nella confezione?
Termocamera TC004 Manuale d'istruzioni
Adattatore di alimentazione
Cavo USB (da tipo A a tipo C)

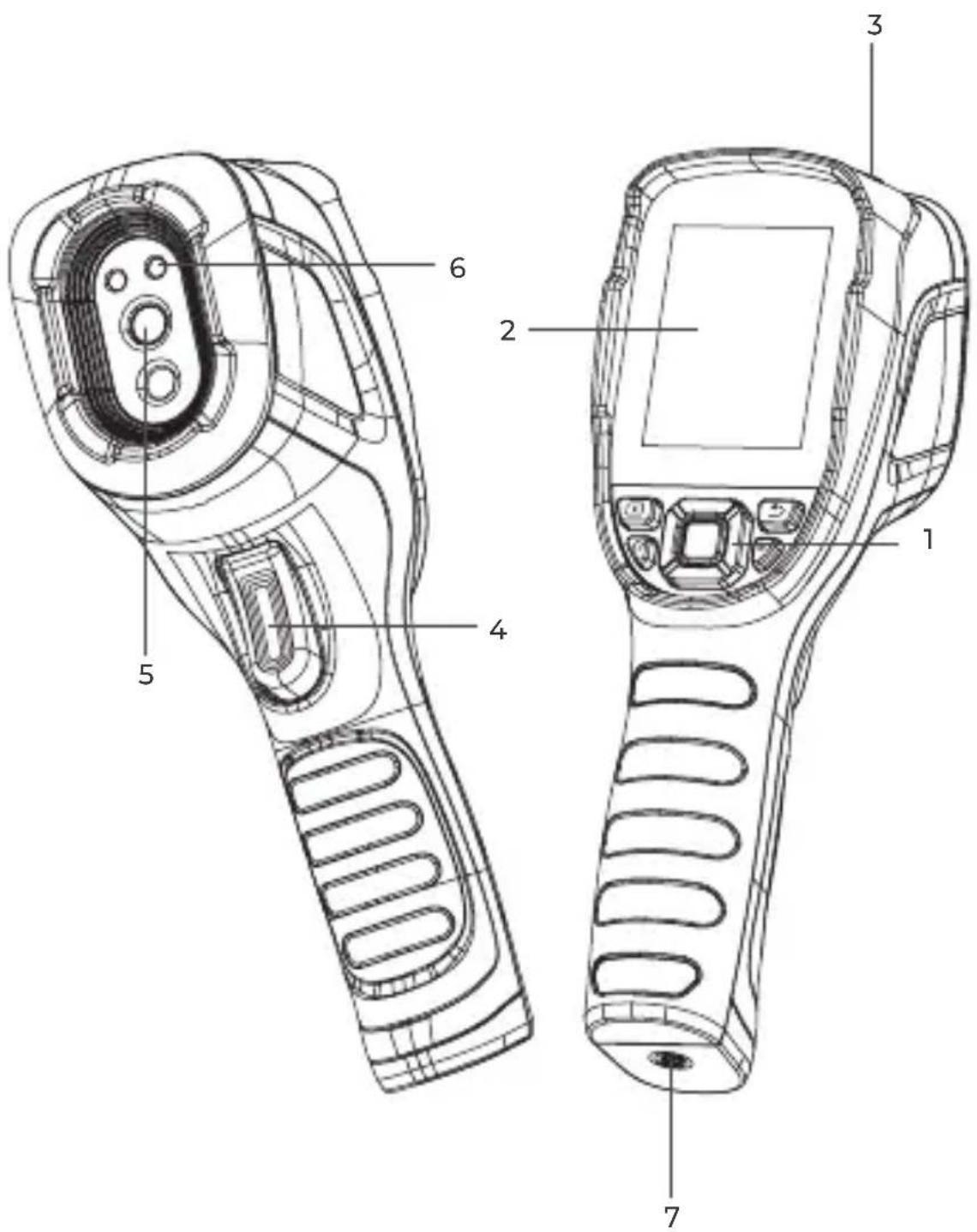

Panoramica del prodotto
1. Tastiera del computer
 | Tasto di accensione | Premere a lungo per accendere / spegnere |
 | Pulsante Ritorno | Premere brevemente per tornare alla pagina precedente |
 | Pulsante Album | Premere brevemente per visualizzare foto e video salvati |
 | Pulsante Torcia | Premere a lungo per accendere / spegnere la torcia |
 | Sposta i pulsanti su / giù / sinistra / destra | Premere brevemente per spostarsi nella direzione desiderata |
| Pulsante OK | Pressione breve per visualizzare il menu di navigazione a comparsa; premere brevemente per confermare un'azione o un messaggio |
2. Schermo da 2,8 pollici
3. Porta USB di tipo C e slot per scheda SD
La porta di tipo C viene utilizzata per la ricarica, la proiezione dello schermo su PC e il trasferimento di file
4. Pulsante fotocamera
Premere brevemente per scattare una foto, quindi premere brevemente il Pulsante OK per salvare la foto; premere a lungo per avviare la registrazione di un video, premere brevemente per interrompere la registrazione, quindi premere brevemente il
Pulsante OK per salvare il video.
Nota: Puoi anche scegliere di salvare automaticamente tutte le foto scattate sul tuo dispositivo TC004. Per abilitare la funzione, vai su Impostazioni > Impostazioni Foto e attiva Salvataggio Automatico Foto.
- Fotocamera a infrarossi
- Due torque a LED
- Foro per vite (1 / 4-20 unc) Monta il TC004 su un treppiede
Sezione 3
Utilizzo del TC004 in modalità standalone
In modalità standalone, la termocamera TC004 può funzionare in modo indipendente da sola. Per ulteriori informazioni sul funzionamento di ciascun pulsante e porta sul dispositivo TC004, è possibile fare riferimento alla Sezione 2 Panoramica del Prodotto.
Sezione 4
Utilizzo del TC004 in modalità USB
Oltre all'uso autonomo, il TC004 può funzionare anche con un computer basato su Windows. Questa sezione illustra come configurare il TC004 in modo che funzioni con un computer basato su Windows per la proiezione dello schermo e l'analisi delle immagini.
Iniziare
7 Scarica e installa ile TDView software
Andare su www.topdon.com/products/tc004, fare clic su "Download" per accedere alla pagina di download. Quindi scarica e installa il software TDView sul tuo computer.

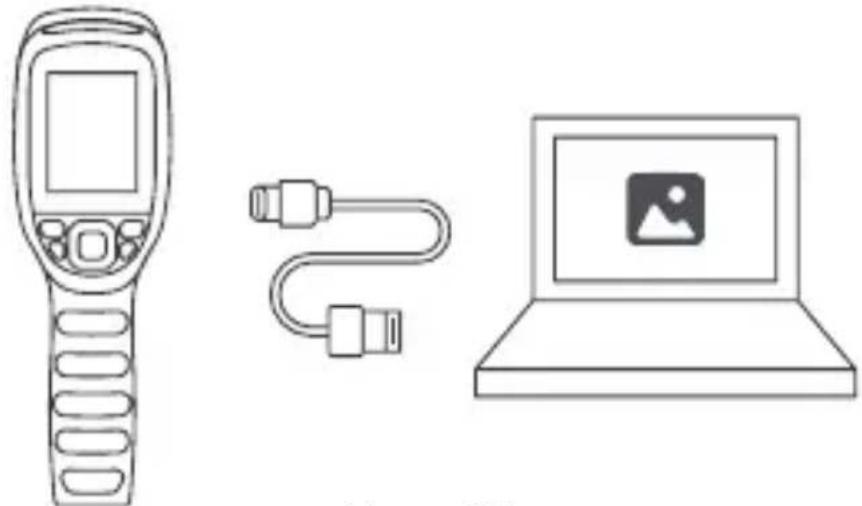

- Collega il TC004 al tuo computer con il cavo USB in dotazione (vedi Figura 4.1.1).
Proietta il tuo schermo TC004 su PC
- Per proiettare lo schermo del tuo TC004 su PC, devi prima passare il tuo TC004 alla modalità USB (vai su Impostazioni >Impostazioni di sistema, e tocca Modalità di utilizzo per passare alla modalità USB).
- Apri il software TDView e puoi proiettare la tua termocamera TC004 su PC.
Analisi delle immagini su PC
Una volta che il TC004 è collegato al PC tramite il cavo USB in dotazione, è possibile inviare file (sono richiesti sia i file in formato JPG che IRG) al PC ed eseguire l'analisi delle immagini con il software TDView.
Nota: Le funzioni di proiezione dello schermo e analisi delle immagini non possono essere disponibili contemporaneamente.
Sezione 5
Specifiche
Risoluzione della telecamera a infrarossi 256*192
Gamma spettrale Da 8 a 14 μm
Dimensione pixel 12 μm
NETD < 40 mK
FOV 52.5°×39.5°
IFOV 3,85 mrad
Campo di misurazione Da -4 a 662°F (da -20 a 350°C)
Accuratezza di misurazione ±2°C o ±2% della lettura, prevale il valore maggiore
Risoluzione di misura 0,1°C
Capacità di memoria 2 GB di RAM + 16 GB di memoria interna
Capacità della batteria 5.000 mAh
Sezione 6
FAQ
D Il TC004 può rilevare oggetti sott'acqua, attraverso il vetro o un muro
R No. I rilevatori a infrarossi rilevano principalmente la regione dell'infrarosso a onde lunghe di 8\~14μm e possono essere utilizzati solo per misurare la temperatura superficiale."
D Perché c'è una lettura della temperatura più bassa quando il dispositivo si allontana dall'oggetto e una lettura più alta quando il dispositivo si avvicina all'oggetto?
R La radiazione infrarossa si attenua quando passa attraverso l'atmosfera. Maggiore è la distanza, maggiore è l'attenuazione. Quindi, l'accuratezza della misurazione a distanza diminuirà. Per garantire la precisione della misurazione, vai a Impostazione > Misurazione > Distanza dal Punto Spot e inserisci la distanza effettiva (max: 5 metri) per ottenere la temperatura corretta.
D Perché la temperatura misurata non è precisa?
R La risoluzione della temperatura del TC004 è ±2% e il TC004 fornisce un intervallo di temperatura normale di -20\~150°C (-4\~302°F) e un intervallo di temperatura elevata di 150-350°C (302\~662°F). Selezionare l'intervallo corrispondente nell'app prima di misurare.
D Quali fattori esterni influenzeranno la misurazione della temperatura a infrarossi?
R I fattori sono i seguenti:
a) Emissività della superficie dell'oggetto bersaglio.
b) Temperatura ambiente: l'oggetto rifletterà i raggi infrarossi emessi dagli oggetti circostanti, che influiscono sulla misurazione della temperatura dell'oggetto stesso.
c) Temperatura atmosferica: l'atmosfera emette anche raggi infrarossi.
d) Trasmittanza atmosferica: i raggi infrarossi emessi dall'oggetto sono attenuati nell'atmosfera.
e) Distanza: maggiore è la distanza, maggiore è l'attenuazione dei raggi infrarossi emessi dall'oggetto nell'atmosfera.
Sezione 7
Garanzia
Garanzia limitata di un anno di TOPDON
TOPDON garantisce al suo acquirente originale che i prodotti dell'azienda saranno esenti da difetti di materiale e lavorazione per 12 mesi dalla data di acquisto (Periodo di garanzia).
Per i difetti segnalati durante il periodo di garanzia, TOPDON riparerà o sostituirà la parte o il prodotto difettoso in base all'analisi e alla conferma del supporto tecnico.
TOPDON non sarà responsabile per eventuali danni incidentali o consequenziali derivanti dall'uso, uso improprio o montaggio del dispositivo.
In caso di conflitto tra la politica di garanzia TOPDON e le leggi locali, prevarranno le leggi locali.
Questa garanzia limitata è nulla nelle seguenti condizioni:
- Usato in modo improprio, smontato, alterato o riparato da negozi o tecnici non autorizzati.
- Manipolazione negligente e violazione dell'operazione.
Avviso: tutte le informazioni contenute in questo manuale si basano sulle ultime informazioni disponibili al momento della pubblicazione e non può essere fornita alcuna garanzia per la sua accuratezza o completezza. TOPDON si riserva il diritto di apportare modifiche in qualsiasi momento senza preavviso.
