| 製品タイプ | プログラマブルデジタルオーディオプロセッサー |
| モデル | Digitool MX32 |
| ブランド | Peavey |
| 寸法（幅×奥行×高さ） | 48,26 cm x 33,34 cm x 8,89 cm (19\" x 13,125\" x 3,5\") |
| 正味重量 | 5 kg (11 lb) |
| 電源 | 100-240 V AC, 50/60 Hz (ユニバーサル) |
| 消費電力 | 35 W |
| オーディオ入力 | 16系統のマイク/ライン入力（ユーロ端子台、絶縁、+48Vファンタム電源個別） |
| オーディオ出力 | 16系統のライン出力（ユーロ端子台、絶縁、サーボバランス） |
| AES/EBUデジタル入力 | 2系統のステレオAES入力（最大192 kHz） |
| ディスプレイ | グラフィックカラーLCD |
| コントロールとナビゲーション | 3つのロータリーエンコーダー（Menu、Function、Parameter）、Adjustボタン、Editボタン、16個のMuteボタン（インジケーター付き）、5セグメントVUメーター |
| DSP処理 | 32ビット浮動小数点、完全ルーティングマトリックス、パラメトリックEQ、ハイパス/ローパスフィルター、最大2.5秒のディレイ、コンプレッサー/リミッター、ノイズゲート、オートミックス、シグナルジェネレーター |
| 設定用接続 | USBタイプBポート（前面）、Ethernet 10/100ポート（背面） |
| 外部制御 | RJ-45上のRS-485（2コネクター）、8系統のCV入力（0-10Vまたはパッシブポテンショメーター） |
| ファームウェアアップデート | はい、USBまたはEthernet経由で現場で可能 |
| 動作温度 | 未指定ですが、熱源にさらさないでください |
| メンテナンスと清掃 | 乾いた布のみ使用してください。湿気や液体にさらさないでください。 |
| 修理可能性 | ユーザーが修理できる部品は含まれていません。認定されたPeavey修理業者にサービスを依頼してください。 |
| 安全 | アース接続必須。開けないでください。感電の危険があります。 |
| 付属品 | 電源コード、ユーロ端子台（おそらく） |
よくある質問 - Digitool MX32 PEAVEY
ユーザーの質問 Digitool MX32 PEAVEY
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード プロ用音響機器 無料でPDF形式で！マニュアルを見つける Digitool MX32 - PEAVEY 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 Digitool MX32 ブランド PEAVEY.
使用説明書 Digitool MX32 PEAVEY
人体への電気ショックの危険が考えられる製品筐体内の非絶縁「危険電圧」の存在をユーザーに警告するものです。
製品に付属している説明書に記載の重要な操作およびメンテナンス（サービス）要領の存在をユーザーに警告するものです。
注意：電気ショックの危険あり — 開けないでください!
注意：電気ショックの危険を低減するため、カバーを外さないでください。内部部品はユーザーによるサービス不可。資格のあるサービス要因のサービスを要請い。
警告:電気ショックまたは火災の危険を避けるため、この装置を雨または湿気にさらしてはなりません。また、過敏など液体を含む物をこの装置上に置いてはなこの装置を使用する前に、警告事項について操作ガイドをお読みください。
保護接地端子。装置は保護接地に接続している電源コンセントに接続する必要があります
警告: 電気製品を使用するときは、次の項目を含め、基本的な注意事項を常にお守りください。
- 本書の指示内容をお読みください。
- 本書は保管してください。
- すべての警告に注意してください。
- すべての指示に従ってください。
- 本装置を水の近くで使用しないでください。
- お手入れには乾いた布をお使いください。
- 開口部をふさがないでください。メーカーの指示に従って設置してください。
- ラジェータ、ストーブなど (アンプを含む)、発熱体の近くに設置しないでください。
- 分極プラグや接地プラグの安全性を損なわないようにしてください。分極プラグの2つのブレードは、一方が他より幅広くなっていま接地式のプラグには2つのブレードと接地プラグがあります。幅広のブレードや接地プラグは安全のために付けられています。所定のフラグがコンセントなどに合わない場合、旧式のコンセントなどの交換について技術者に問い合わせてください。
- 電源コードを踏んだり挟んだりしないように保護してください。特にプラグ、コンセント、装置から出る部分を保護してください。
- 備品/付属品はメーカーのものを使用してください。
- カート、スタンド、三脚、プラケット、テーブルなどは、メーカー指定のもの、または装置とともに販売されているもの使用してくださいを使用するときは、カートと装置を動かしたときに横転などでケガをしないよう注意してください。
- 落雷の恐れのある嵐のとき、または長期間使用しないときは本装置の電源を外してください。
- 保守作業はすべて資格のあるサービス担当者に依頼してください。保守作業が必要になるのは、装置が故障した場合、たとえば、電コードやプラグが破損、装置に液体がかかる。物が落ちる、雨など湿度の影響を受ける、正常に動作しない、落下した場合などです。
- グランドピン（接地ピン）は決して取り外さないでください。フリーブックレット「感電と接地」を人手してください。装置の電源に記載されているタイプの電源にのみ接続してください。
- 本製品をラックに載せる場合は、背面を支持するものが必要です。
- Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.
- 電気機器に水がかからないようにしてください。化瓶など液体の入ったものを装置に置かないように注意してください。
- オン/オフスイッチは、主電源のどちらの側も切断しません。オン/オフスイッチがオフ位置のとき、シャシー内部のエネルギー（高は危険なレベルにあります。主電源プラグまたは機器のカプラが切断装置になっています。切断装置はすぐに動作し使用できる状態にしておく必要があります。
- 極めて高い騒音レベルは聴覚を永久に損なう原因になることがあります。騒音による聴覚障害の可能性は人によって異なりますが、分に高い騒音を十分長い時間浴びた場合には、ほぼすべての人が何らかの障害を被ります。米国労働安全衛生庁 (OSHA) は、許容できるノイズレベル（騒音暴露レベル）を次のように定めています。
| 1日当たりの時間 | サウンドレベルdBA、スローレスポンス |
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 | 100 |
| 112 | 102 |
| 1 | 105 |
| 12 | 110 |
| 1/4 以下 | 115 |
OSHAによると、上記許容限度を超える場合は聴覚障害の原因になります。騒音が上記限度を超える場合は、永久的な聴覚障害を避けるため、このアンプシステムの操作時に、外耳道または耳全体にイヤプラグやプロテクタを装着する必要があります。高音圧レベルによる危険な状態を避けるため、このアンプシステムのような高音圧レベルを出力する機器に触れる人はすべて、本機を使用中はプロテクタにより聴覚を保護することをおすすめします。
本書は保管してください!
重要安全事项
最大输入电平：+24dBu (取决于灵敏度设置)
满刻度最大灵敏度：-40dBu
最大输出电平设置：24 dBu至+24 dBu
表尺电平(满刻度分贝值): -36 dB、-24 dB、-18 dB(绿色); -12 dB(黄色); 0 dB(红色)

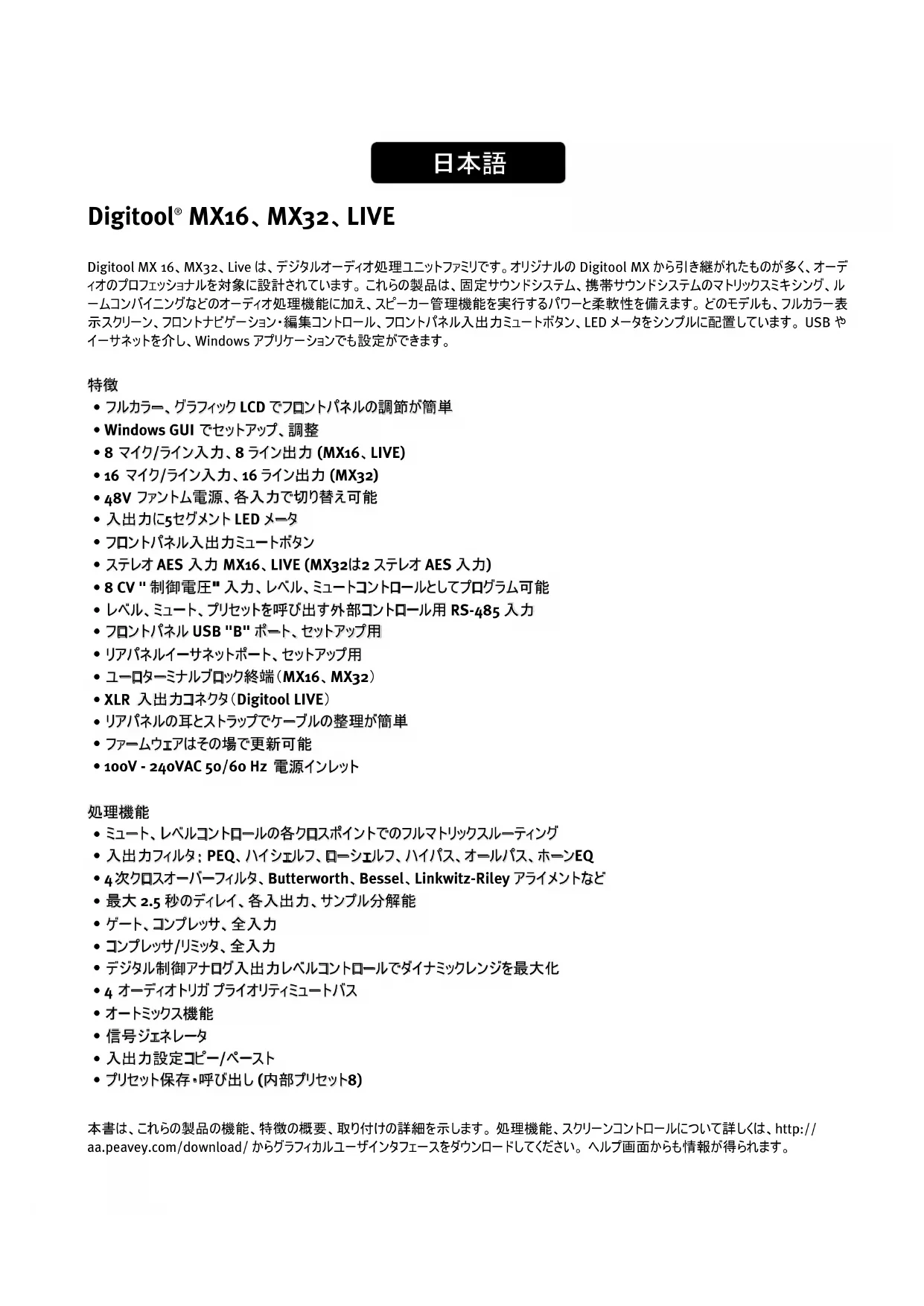

Digitool MX 16、MX32、Live は、デジタルオーディオ処理ユニットファミリです。オリジナルの Digitool MX から引き継がれたものが多く、オーディオのプロフェッショナルを対象に設計されています。これらの製品は、固定サウンドシステム、携帯サウンドシステムのマトリックスミキシング、ルームコンバイニングなどのオーディオ処理機能に加え、スピーカー管理機能を実行するパワーと柔軟性を備えます。どのモデルも、フルカラー表示スクリーン、フロントナビゲーション・編集コントロール、フロントパネル入出力ミュートボタン、LED メータをシンプルに配置しています。USB やイーサネットを介し、Windows アプリケーションでも設定ができます。
特徵
- フルカラー、グラフィック LCD でフロントパネルの調節が簡単
- Windows GUI でセットアップ、調整
- 8 マイク/ライン入力、8 ライン出力 (MX16、LIVE)
- 16 マイク/ライン入力、16 ライン出力 (MX32)
- 48V ファントム電源、各入力で切り替え可能
- 入出力に5セグメント LED メータ
- フロントパネル入出カミュートボタン
- ステレオ AES 入力 MX16、LIVE (MX32は2 ステレオ AES 入力)
- 8 CV "制御電圧" 入力、レベル、ミュートコントロールとしてプログラム可能
- レベル、ミュート、プリセットを呼び出す外部コントロール用 RS-485 入力
- フロントパネル USB "B" ポート、セットアップ用
- リアパネルイーサネットポート、セットアップ用
- ユーロターミナルブロック終端 (MX16、MX32)
- XLR 入出カコネクタ(Digitool LIVE)
- リアパネルの耳とストラップでケーブルの整理が簡単
- ファームウェアはその場で更新可能
- 100V - 240VAC 50/60 Hz 電源インレット
处理機能
- ミュート、レベルコントロールの各クロスポイントでのフルマトリックスルーティング
- 入出力フィルタ: PEQ、ハイシエルフ、ローシエルフ、ハイパス、オールパス、ホーンEQ
- 4次クロスオーバーフィルタ、Butterworth、Bessel、Linkwitz-Riley アライメントなど
- 最大 2.5 秒のディレイ、各入出力、サンプル分解能
- ゲート、コンプレッサ、全入力
- コンプレッサ/リミッタ、全入力
- デジタル制御アナログ入出カレベルコントロールでダイナミックレンジを最大化
- 4 オーディオトリガ プライオリティミュートバス
- オートミックス機能
- 信号ジェネレータ
- 入出力設定コピー/ペースト
- プリセット保存・呼び出し (内部プリセット8)
本書は、これらの製品の機能、特徴の概要、取り付けの詳細を示します。処理機能、スクリーンコントロールについて詳しくは、http://aa.peavey.com/download/からグラフィカルユーザインタフェースをダウンロードしてください。ヘルプ画面からも情報が得られます。


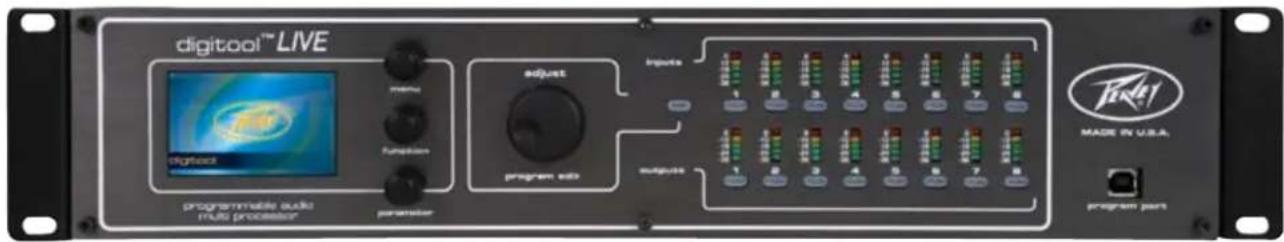

digitool™ LIVE digital programmate audio multi processor parameter menu function adjust program info inputs 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 output 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 program part Ferry! MADE IN U.S.A. program port处理：
Digitool® は、32 ビット浮動小数点 DSP により信号処理機能をすべて実行します。本製品で最適なパフォーマンスを得るため、入出力でクリッピング未満の公称レベルを保ってください。入力メータをチェックしながら、ハードウェア、入力感度のコントロールを使い、入力パフォーマンスを最適化します。出力側では、出力メータをチェックしながらマトリックスレベル出力を調節し、最適な出力変換を得ます。「ハードウェア……」最大レベル」を使い、ドライブされる製品に出力を適応させます。
フロントパネル UI、Windows GUI の処理機能の順序は、DSP でこれらの機能が実行される順序を反映しています。入力の場合、ハードウェア機能が常に最初、対マトリックスレベルが常に最後になります。出力の場合、最初のプロセスはマトリックスレベル出力、最後はハードウェアです。
スクリーンナビゲーション
スクリーン右側の3つのエンコーダは、フロントパネルインタフェースをナビゲートするものです。"メニュー"と表示されたトップエンコーダは、編集画面のトップレベルアイテムを選択します。ユーティリティ、マトリックス、入力1-8、1-16、出力1-8、1-16などです。
"機能"と表示された第2エンコーダは、選択された画面のサブメニュー機能を選択します。たとえば、入出力でハードウェアやフィルタバンドを選択できます。マトリックス画面では、カーソルを水平に移動させます (出力列の入力アイテムを変更)。
"パラメータ"と表示された第3エンコーダは、選択された画面で編集するパラメータを選択します。マトリックス画面では、カーソルを垂直に移動させます（入力欄の出力アイテムを変更）。
大きな "調整" コントロールは、選択したパラメータを編集します。ノブの右側にある編集ボタンがオンになっていなければ、調整コントロールを使用できません。設定を誤って変更するのを防ぐためです。同じ理由から、インタフェースが数分間使用されなかった場合、編集ボタンはオフになります。調整エンコーダを押しても編集機能を実行できます。マトリックス画面では、エンコーダを押すと、クロスポイントがルーティングまたはアンルーティングされます。入出力処理画面でエンコーダを押すと、機能のバイパスが切り替わります。オシレータ、シリアルコントロールなど、チャネル割り当てチェックボックスのある他の画面では、エンコーダを押すと割り当てのオン/オフが切り替わります。
画面の色にも特別な意味があります。青は、編集できるパラメータ値を示します。青のテキスト反転ボックスは、編集のため選択されたパラメータを示します。赤はパイパスまたはミュート機能です。緑のテキストは、プリセット、チャネル名など、ユーザが編集できるラベルを示します。これらのラベルは、ユーティリティ、プリセット保存画面、またはINPUTx、OUTPUTx、“機能”に名前を付ける画面で作成します。
ミュートボタン:
Digitool® 前面に16 のミュートボタンがあります。MX16と LIVE では、一番上の列は入力1-8、一番下の列は出力1-8に対応します。Digitool MX32 では、ボタンとメータのラベルは1-16です。入出力ボタン（MX32 のみ）は、ミュートボタンとメータが16 入力を反映するか、16 出力を反映するかを決めます。
各入出力の現在状態は、ミュートボタンの点灯でわかります。ボタンが暗い場合、その入力/出力はミックスマトリックスに割り当てられていません。ボタンが赤色ならミュートされています。ボタンが緑色なら割り当てられ、ミュートされていません。
メータ：
ミュートボタンのセクションで述べたように、メータの一番上の列は、MX16、LIVE の8つの入力の入力レベルを表示します。MX32 の入出力選択ボタンは、メータ、ミュートボタンの機能を決めます。入力が選択されると ("入力" と表示された緑色 LED が点灯)、全16 入力が同時に表示されます。黄色の "出力" LED が点灯すると、16 出力が表示されます。
入力メータは、アナログ/デジタル変換後の信号レベルを示します。入力処理はメータの値に影響しません。メータは、ハードウェア入力感度の設定をサポートし、コンバータのデジタルフルスケール（入力クリップポイント）の基準になります。“0” LED は、クリッピングが始まる数 dB 前に点灯し、実際にクリッピングが起きる前に警告します。入力メータは入力ミュートの影響を受けません。
出力メータは、デジタルからアナログへの変換直前の信号レベルを示します。Digitool 内の処理はすべてメータレベルに反映されます。ただし最大出力レベル、ハードウェアのコントロールはメータに影響しません。メータは、ハードウェアにセットされた最大出力レベルより低いおおよその信号レベルを示します。"0" LED は、クリッピングが始まる数 dB 前に点灯し、実際にクリッピングが起きる前に警告します。
USB ポート:
このポートは、コンピュータとの接続に使用し、Digitool を外部でセットアップ、コントロールします。Digitool を設定、コントロールするプログラムは、http://aa.peavey.com/download/から無償でダウンロードできます。ダウンロードやインストールの説明もこのサイトにあります。

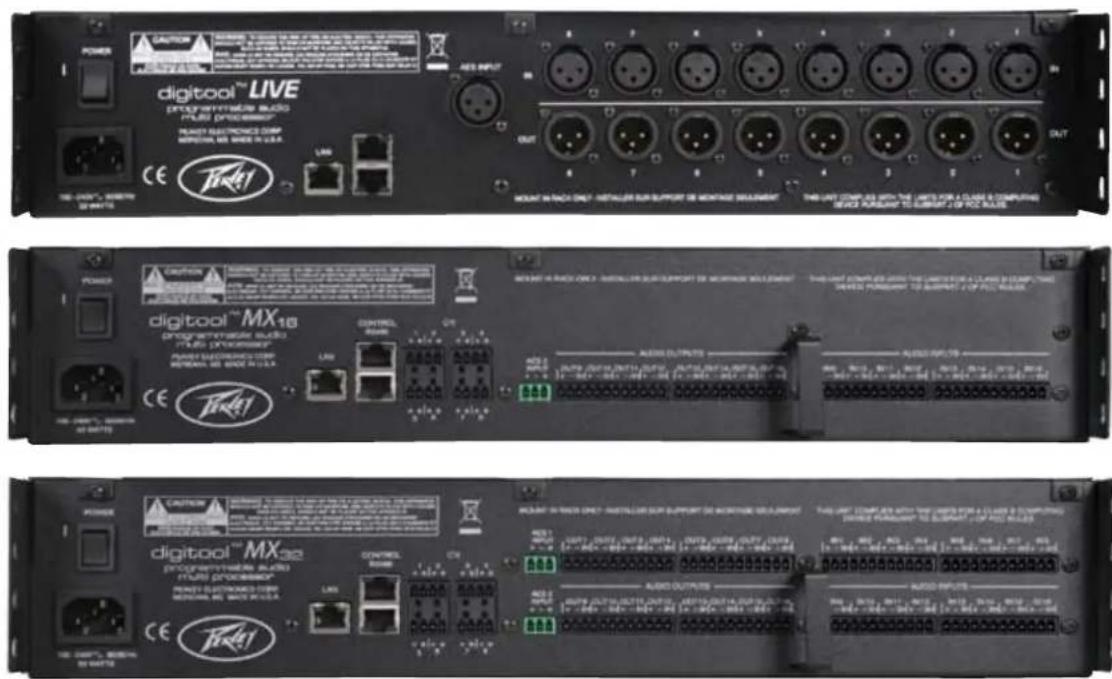

DIGITOOl バックパネル:
