製品タイプ	デスクトップコンピュータ（ベアボーン）
ブランド	ASUS
モデル	P2P5945GC
寸法（約）	200 x 400 x 450 mm
重量（約）	8 kg
電源	115 V/230 V 電圧切替スイッチ、内蔵電源ユニット
対応プロセッサ	ソケットLGA775（Intel）
メモリ	最大4GB DDR2（2スロットDIMM）
内蔵ストレージ	3.5インチベイ1基（HDD用）、5.25インチベイ1基（光学ドライブ用）
前面インターフェース	USB 2.0ポート×2、オーディオポート（ヘッドホン、マイク）、IEEE 1394ポート、カードリーダー（MS/MS Pro、SD/MMC、CompactFlash）
背面インターフェース	USB 2.0ポート×4、VGA、DVI-D、S/PDIF出力、LAN RJ-45、PS/2ポート（マウス、キーボード）、シリアルポート、オーディオポート（ラインイン、ラインアウト、マイク、サラウンド）
主な機能	汎用デスクトップコンピュータ、光学ドライブ、ハードディスク、PCI拡張ポート
お手入れとクリーニング	柔らかい乾いた布で拭いてください。メンテナンス前には電源を抜いてください。
安全上の注意	内部作業の前には電源を切り、プラグを抜いてください。静電防止リストバンドを使用してください。
交換部品と修理	CPU、メモリ、ハードディスク、光学ドライブ、拡張カード、電源ユニット、CPUファン。取り付けはマニュアルを参照してください。
一般情報	取扱説明書と設置マニュアルはPDF形式で入手できます。

よくある質問 - P2P5945GC ASUS

コンピュータのカバーを開けるにはどうすればよいですか？

背面の2本のネジを外し、パネルを後方に引いてから持ち上げて回転させます。

マザーボードにプロセッサを取り付けるにはどうすればよいですか？

ソケットのレバーを90～100°に起こし、プレートを開け、PnPカバーを外し、CPUを（切り欠きを合わせて）配置し、プレートを閉じてレバーをロックします。

メモリモジュール（DIMM）を取り付けるにはどうすればよいですか？

DIMMソケットのクリップをロック解除し、モジュールの切り欠きをソケットの突起に合わせ、クリップがロックされるまでモジュールを押し込みます。

ハードディスクまたは光学ドライブを取り付けるにはどうすればよいですか？

3.5インチベイが5.25インチベイの上になるようにストレージアセンブリを配置します。対応するベイにドライブを挿入し、両側に2本ずつネジで固定します。

ドライブに電源ケーブルとデータケーブルを接続するにはどうすればよいですか？

IDEケーブルの黒コネクタを光学ドライブに、グレーコネクタをハードディスクに接続します（SATAドライブの場合はSATAケーブル）。次に、4ピン電源コネクタをドライブの電源コネクタに接続します。

拡張カードを取り付けるにはどうすればよいですか？

PCIライザーカードアセンブリを持ち上げ、スロットに対応する金属シールドを取り外し、カードをスロットに挿入し、ネジで固定してからライザーアセンブリを再取り付けします。

前面カバーを再取り付けするにはどうすればよいですか？

カバーのタブをシャーシ右側の開口部に差し込み、フックがかみ合うまで閉じてしっかりと固定します。

サイドパネルを再取り付けするにはどうすればよいですか？

パネルのタブをシャーシのレールに合わせ、前方向に押してロックし、残しておいた2本のネジで固定します。

どの電源電圧を選べばよいですか？

電源コネクタ近くの電圧切替スイッチを使用して、お住まいの地域に合わせて115Vまたは230Vを選択してください。

完全なマニュアルはどこで入手できますか？

マニュアルはnotice-facile.comでPDF形式で無料ダウンロードできます。

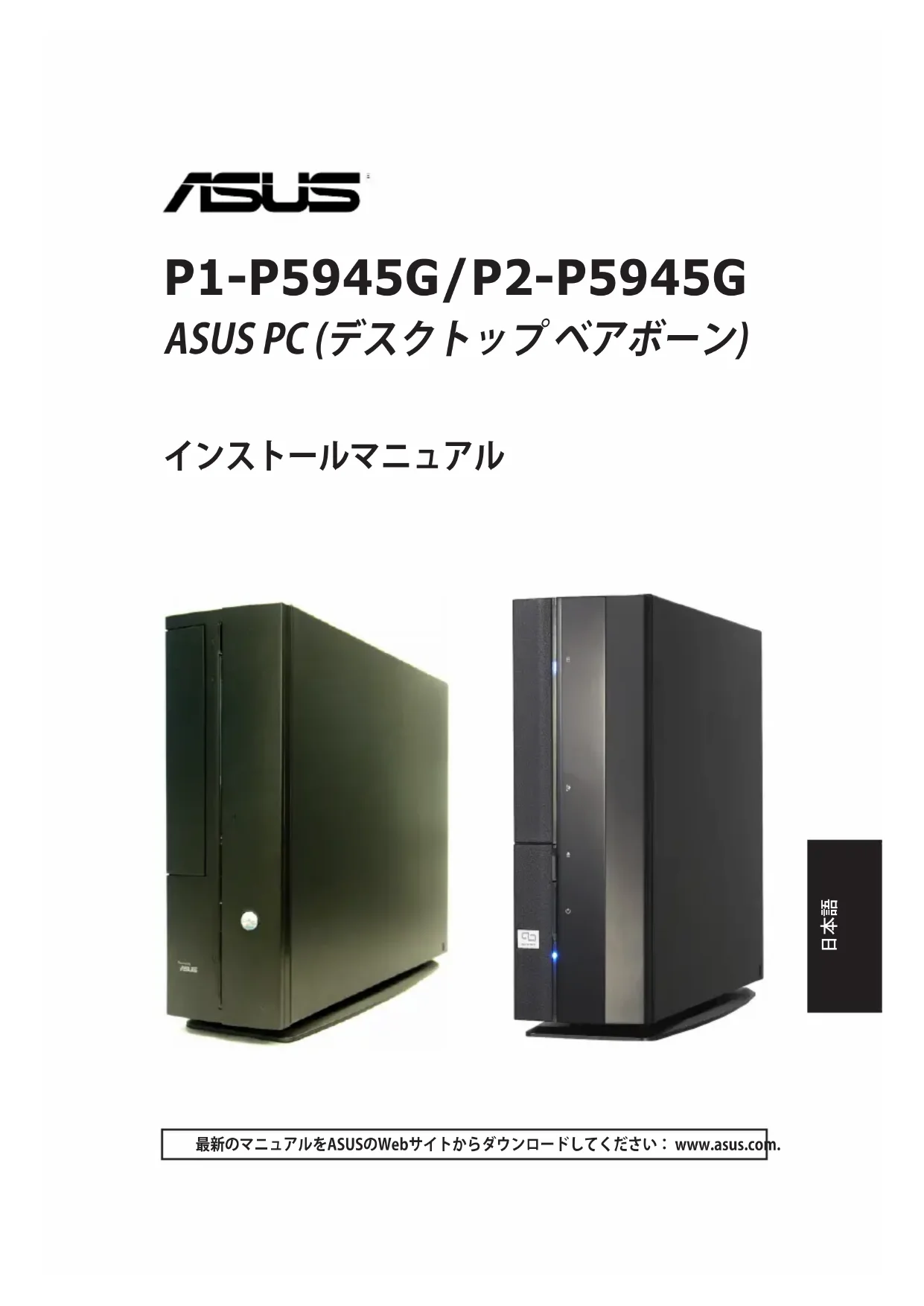

使用説明書 P2P5945GC ASUS

ASUS PC (デスクトップペアボーン)

インストールマニュアル

光学ドライブ イジェクトボタン HDD LED 光学ドライブベイ カバー 押すとフロントパネル カバーが開く 電源ボタン 電源 LED

フロントパネル

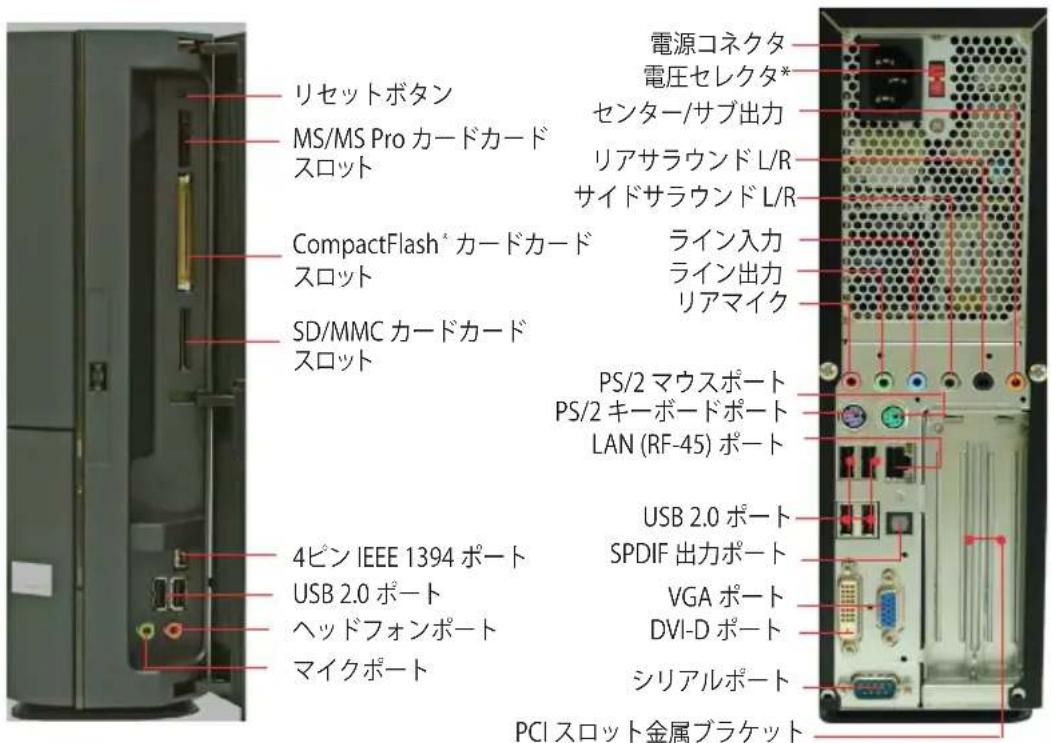

リアパネル

開けた状態

リセットボタン MS/MS Pro カードカード スロット 電源コネクタ 電圧セレクタ* センター/サブ出力 リアサラウンド L/R サイドサラウンド L/R CompactFlash* カードカード スロット ライン入力 ライン出力 リアマイク SD/MMC カードカード スロット PS/2 マウスポート PS/2 キーボードポート LAN (RF-45) ポート USB 2.0 ポート 4ピン IEEE 1394 ポート USB 2.0 ポート ヘッドフォンポート VGA ポート DVI-D ポート マイクポート シリアルポート PCI スロット金属ブラケット

*システムの電源には、電源コネクタの側に115 V/230 V電圧セレクタスイッチがあります。このスイッチを使って、ご利用地域の電圧に合わせて適切なシステム入力電圧を選択します。

内部コンポーネント

1. 5.25インチ 光学ドライブと 3.5インチHDDケージ
2. フロントパネルカバー
3. 光学ドライブロック

4. PCI カードライザーブラケット (マザーボードのPCIスロットに接続)

5. ASUS マザーボード

6. DIMM ソケット
7. LGA775ソケット (CPU ファンおよび放熱板の下)
8. CPU 用ファンおよび放熱板

カバーの取外し

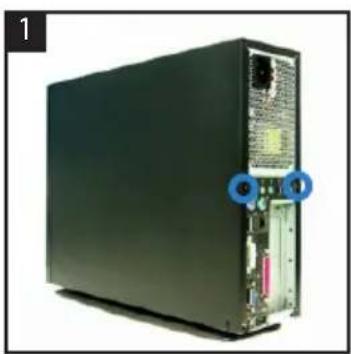

1. カバー用ネジを取り外します。ネジは後で使用しますので、紛失しないで下さい。
2. カバーをリアパネルの方向に引きます。
3. カバーを持ち上げて脇に置いておきます。

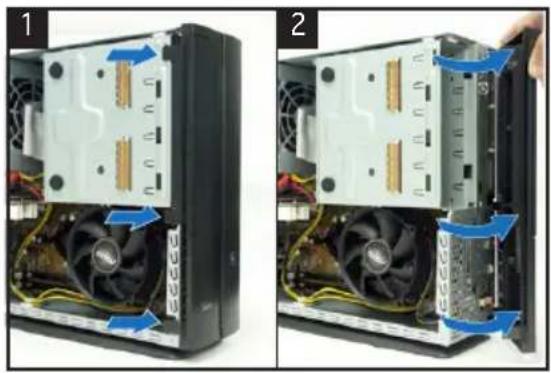

1. フロントパネルカバーのフックを外します。
2. フロントパネルカバーを外します。

1. システムを図のように置き、記憶ドライブを固定している3つのネジを外します。

2. 記憶ドライブを取り外します。

1. CPU 用ファンケーブルを外します。

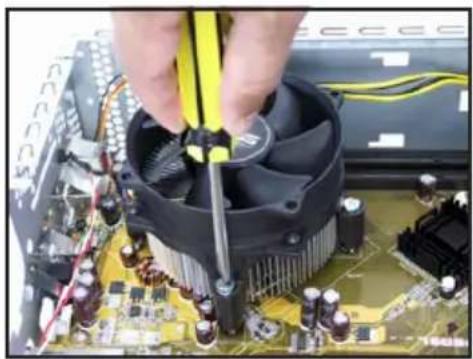

2. CPUファンとヒートシンクを固定しているネジをゆるめます。

3. CPUファンとヒートシンクを持ち上げ、外します。

1. ロードレバーのロックを外し、 90°～100°上げます。

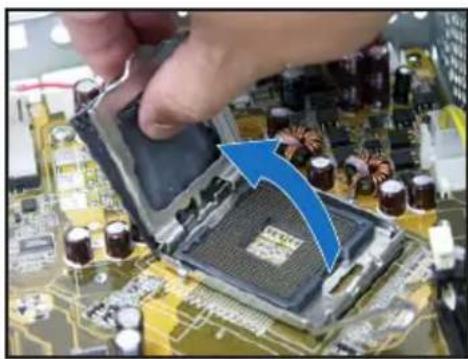

1. ロードプレートを上げ、ソケットキャップを外します。

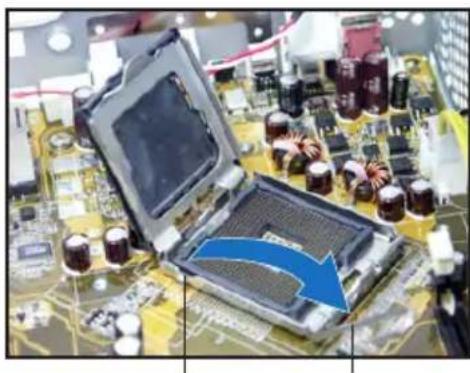

1. 装着プレートを閉じて、装着レバーをロックします。

2. CPU をはめます。CPU は一方向のみフィットします。

1. CPUファンとヒートシンクを取り付け、CPUファンケーブルをCPUファンコネクタに接続します。詳細は前のセクションをご覧ください。

DIMM の取付け

1. マザーボードの DIMM ソケットの位置を確認します。
2. 固定クリップを外側に押して、DIMM ソケットを外します。

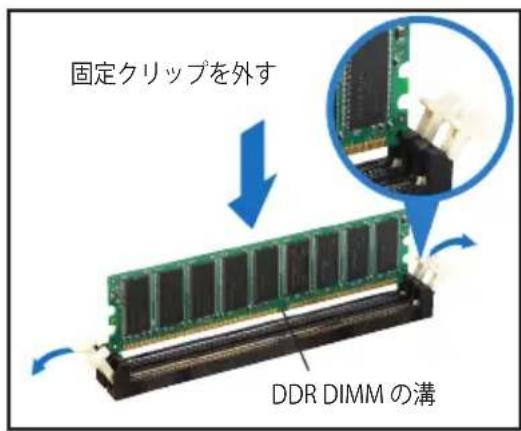

3. DIMM とソケットの溝を合わせて DIMM をソケットにはめます。

固定クリップを外す DDR DIMM の溝

拡張カードの取付け

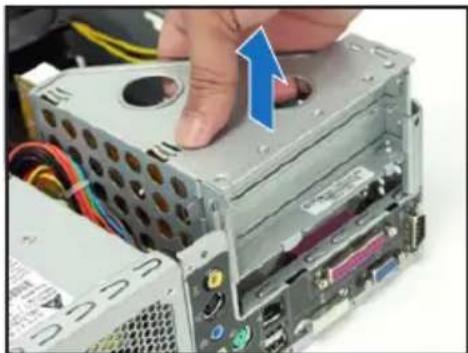

1. PCI ライザーカードを上に引き、取り外します。

2. 使用するスロットに対応する金属製カバーを外します。

1. カードコネクタをスロットにはめて、カードが止まるまでしっかり押しこみます。カードをネジで固定します。

1. PCI ライザーカードを再び取り付け、ライザーカードコネクタがPCI スロットにしっかりはまっていることを確認します。

1. 図のように記憶ドライブを、3.5インチベイが5.25インチベイの上になるように置きます。

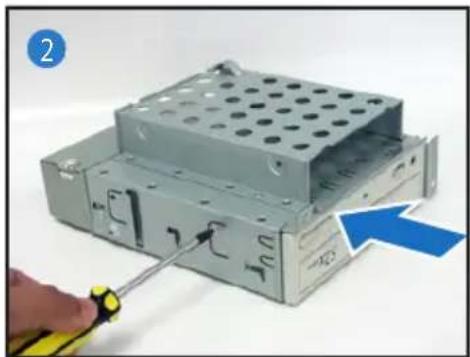

2. 光学ドライブを上下逆さまの状態で5.25インチベイに入れ、2つのネジで固定します。
3. HDDを上下逆さまの状態で3.5インチベイに入れ、2つのネジで固定します。

作業の前に、IDE/SATAと電源プラグを各コネクタに接続します。

1. IDE ケーブルの黒いプラグを光学ドライブに、グレーのプラグをHDDに接続します。SATA HDDがある場合は、SATA ケーブルをSATA HDに接続します。
   2.4ピン電源プラグを電源コネクタに接続します。
2. 記憶ドライブをケースに取り付けます。
3. 記憶ドライブをネジで3ケ所固定します。

1. フットスタンドのフックをケースの穴に合わせます。

2. フットスタンドをロックされるまで 矢印の方向に動かします。

フットスタンドを外す場合は、ロックを上げ、ケースから外れるまでフットスタンドを アパネルの方向に動かします。

フロントパネルカバーを再びインストールする

1. フロントパネルカバーのタブをケースの右サイドの穴に入れ、閉じます。

2. フロントパネルカバーのフックをケースのタブにしっかり固定します。

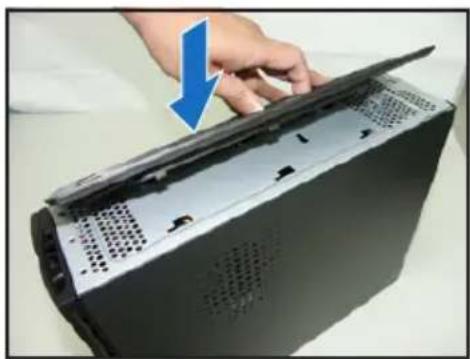

1. カバーをケースに取り付けます。カバーのタブをシャーシのレールにしっかり合わせます。
2. カバーをフロントパネルの方向にスライドさせます。
3. 2つのネジでカバーを固定します。
