P2P5945GC - 데스크톱 컴퓨터 ASUS - 무료 사용 설명서

제품 유형	데스크탑 컴퓨터 (베어본)
브랜드	ASUS
모델	P2P5945GC
크기 (약)	200 x 400 x 450 mm
무게 (약)	8 kg
전원 공급	전압 선택기 115V/230V, 내장형 전원 공급 장치
호환 프로세서	소켓 LGA775 (인텔)
메모리 (RAM)	최대 4GB DDR2 (DIMM 슬롯 2개)
내부 저장소	하드 드라이브용 3.5인치 베이 1개, 광학 드라이브용 5.25인치 베이 1개
전면 연결	USB 2.0 포트 2개, 오디오 포트(헤드폰, 마이크), IEEE 1394 포트, 카드 리더기(MS/MS Pro, SD/MMC, CompactFlash)
후면 연결	USB 2.0 포트 4개, VGA, DVI-D, S/PDIF 출력, LAN RJ-45, PS/2 포트(마우스, 키보드), 직렬 포트, 오디오 포트(Line In, Line Out, MIC, 서라운드)
주요 기능	다목적 데스크탑 컴퓨터, 광학 드라이브, 하드 드라이브, PCI 확장 포트
유지 관리 및 청소	부드럽고 마른 천으로 닦으십시오. 유지 관리 전에 전원을 분리하십시오.
안전	내부 조작 전에 전원을 끄고 분리하십시오. 정전기 방지 손목띠를 사용하십시오.
예비 부품 및 수리 가능성	CPU, 메모리, 하드 드라이브, 광학 드라이브, 확장 카드, 전원 공급 장치, CPU 팬. 설치에 대해서는 매뉴얼을 참조하십시오.
일반 정보	사용 및 설치 설명서는 PDF로 제공됩니다.

자주 묻는 질문 - P2P5945GC ASUS

컴퓨터 케이스를 어떻게 열나요?

뒷면의 나사 두 개를 제거하고, 패널을 뒤로 당긴 다음 들어 올려서 젖히십시오.

마더보드에 프로세서를 어떻게 설치하나요?

소켓 레버를 90-100°까지 올리고, 플레이트를 열고, PnP 커버를 제거한 후 CPU(노치 정렬)를 놓고, 플레이트를 닫고 레버를 잠급니다.

메모리 모듈(DIMM)을 어떻게 설치하나요?

DIMM 소켓 클립을 풀고, 모듈 노치를 소켓 돌기와 맞춘 다음 클립이 잠길 때까지 모듈을 밀어 넣습니다.

하드 드라이브나 광학 드라이브를 어떻게 설치하나요?

3.5인치 베이가 5.25인치 베이 위에 오도록 스토리지 어셈블리를 배치하십시오. 해당 베이에 드라이브를 삽입하고 양쪽에 나사 두 개로 고정하십시오.

드라이브에 전원 및 데이터 케이블을 어떻게 연결하나요?

IDE 케이블의 검은 커넥터를 광학 드라이브에, 회색 커넥터를 하드 드라이브에 연결합니다(SATA 드라이브의 경우 SATA 케이블). 그런 다음 4핀 전원 커넥터를 드라이브 전원 커넥터에 연결합니다.

확장 카드를 어떻게 설치하나요?

PCI 라이저 카드 어셈블리를 들어 올리고, 해당 슬롯의 금속 덮개를 제거한 후 카드를 슬롯에 삽입하고 나사로 고정한 다음 라이저 어셈블리를 다시 설치합니다.

전면 패널 커버를 어떻게 다시 설치하나요?

커버의 탭을 섀시 오른쪽의 구멍에 넣고 걸쇠가 제자리에 걸릴 때까지 닫습니다.

측면 패널을 어떻게 다시 설치하나요?

패널의 탭을 섀시 레일에 맞추고 잠길 때까지 앞으로 민 다음 보관해 둔 나사 두 개로 고정합니다.

어떤 전압을 선택해야 하나요?

전원 커넥터 근처의 전압 선택기를 사용하여 해당 지역에 따라 115V 또는 230V를 선택하십시오.

전체 설명서는 어디에서 찾을 수 있나요?

설명서는 notice-facile.com 사이트에서 PDF 형식으로 무료로 다운로드할 수 있습니다.

사용 설명서 P2P5945GC ASUS

옵티컬 드라이브 꺼내기 버튼 HDD LED 옵티컬 드라이브 베이 커버 전면부 패널 커버 를 열기 위해 눌러 주십시오. 전원 버튼 전원 LED

전면부 패널 사양

열린 상태

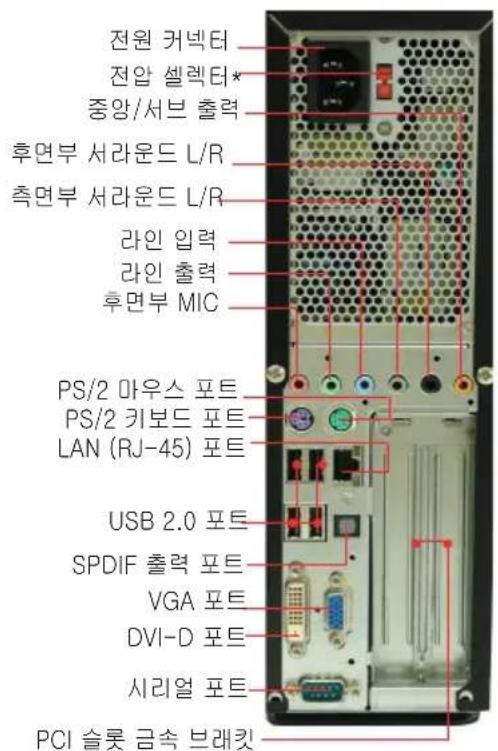

후면부 패널 사양

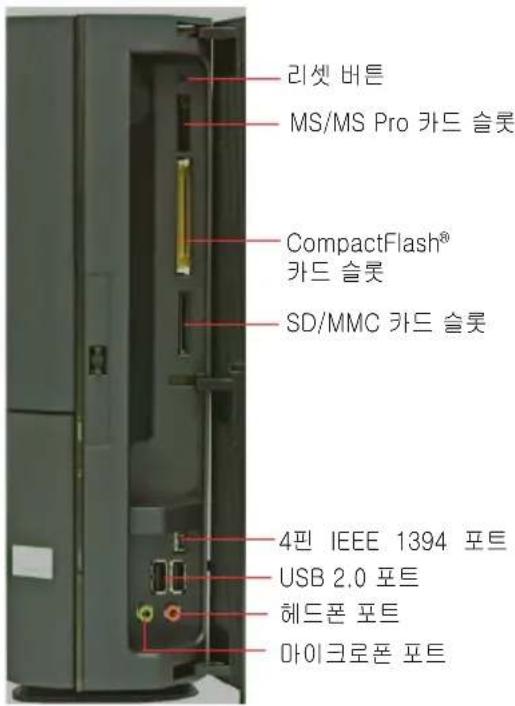

리셋 버튼 MS/MS Pro 카드 슬롯 CompactFlash® 카드 슬롯 SD/MMC 카드 슬롯 4핀 IEEE 1394 포트 USB 2.0 포트 헤드폰 포트 마이크로폰 포트

전원 커넥터 전압 셀렉터* 중앙/서브 출력 후면부 서라운드 L/R 측면부 서라운드 L/R 라인 입력 라인 출력 후면부 MIC PS/2 마우스 포트 PS/2 키보드 포트 LAN (RJ-45) 포트 USB 2.0 포트 SPDIF 출력 포트 VGA 포트 DVI-D 포트 시리얼 포트 PCI 슬롯 금속 브래킷

*시스템 전원 공급 유닛의
115 V/230 V 전압 셀렉터 스위치는 전원 커넥터 주변에 위치하고 있습니다.
이 스위치를 이용하여 알맞은 전압을 선택해 주십시오.

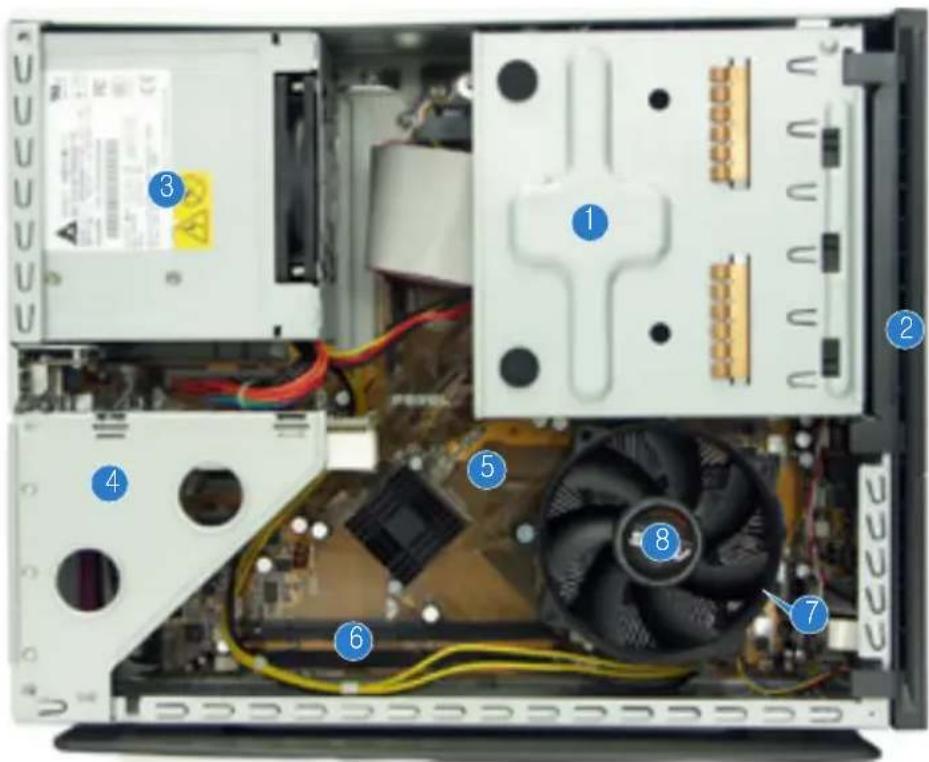

내부 구성

1. 5.25 인치 옵티컬 드라이브 & 3.5 인치 하드 드라이브 케이스
2. 전면부 패널 커버
3. 전원 공급 유닛

4. PCI 카드 riser 브래킷 (마더보드 PCI 슬롯에 연결되어 있음)

5. ASUS 마더보드

6. DIMM 소켓
7. LGA775 소켓 (CPU 팬과 핏 싱크 조립 하단)
8. CPU 팬 & 핛 싱크 조립

커버 제거

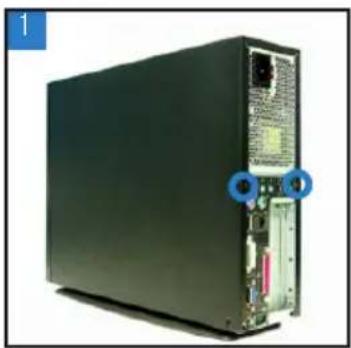

1. 커버 나사를 제거한 후, 잘 보관해 주십시오.
2. 커버를 바깥 방향으로 밀어 주십시오.
3. 커버를 들어 옆에 보관해 주십시오.

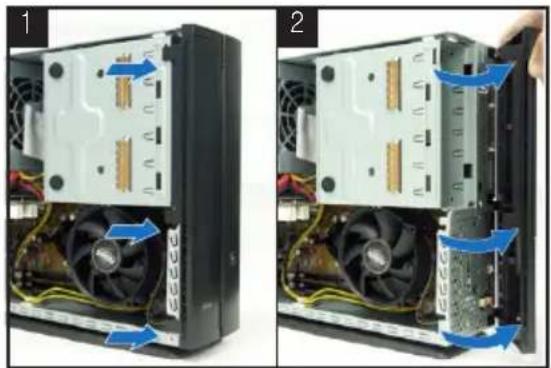

1. 전면부 패널 커버 걸쇠를 바깥 방향으로 올려 주십시오.
2. 전면부 패널 커버를 조심스럽게 제거한 후, 옆에 놓아 주십시오.

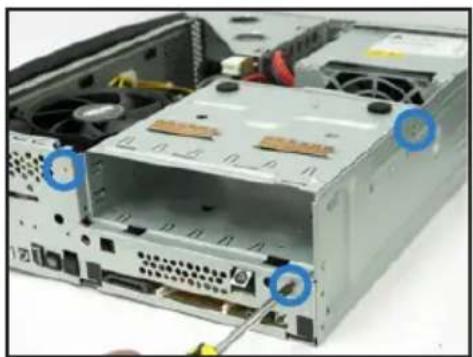

1. 시스템을 옆으로 납힌 후, 저장 장치 드라이브의 나사 3개를 제거해 주십시오.

1. 저장 장치 드라이브를 들어 올린 후, 옆에 놓아 주십시오.

1. CPU 팬 케이블을 뽑아 주십시오.
2. CPU 팬과 핓 싱크 나사를 풀어 주십시오.

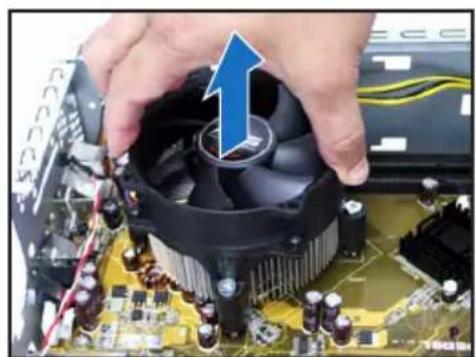

1. CPU 팬과 핓 싱크를 들어 올린 후, 옆에 놓아 주십시오.

1. 로드 레버의 잠금 장치를 풀고, 90°-100° 각도로 올려 주십시오.

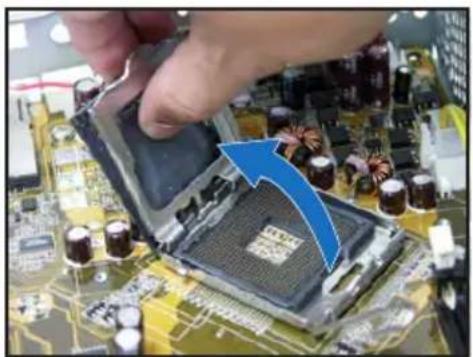

1. 로드 플레이트를 들어 올린 후, PnP 캡을 제거해 주십시오.

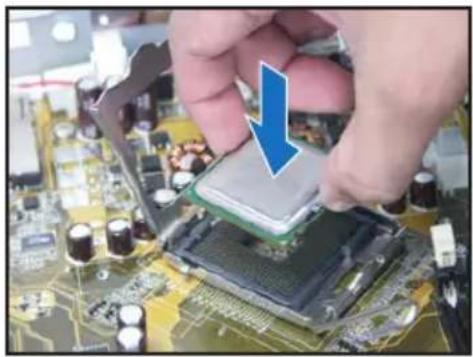

1. CPU를 설치해 주십시오. CPU는 오직 한 방향으로만 설치 가능합니다.

2. 로드 플레이트를 닫고, 로드 레버 를 잠가 주십시오.

1. CPU와 핓 싱크를 다시 설치하신 후, CPU 팬 케이블을 마더보드의 CPU 팬 커넥터에 연결해 주십시오. 자세한 설명은 이전 페이지의 설치 절차를 참고해 주십시오.

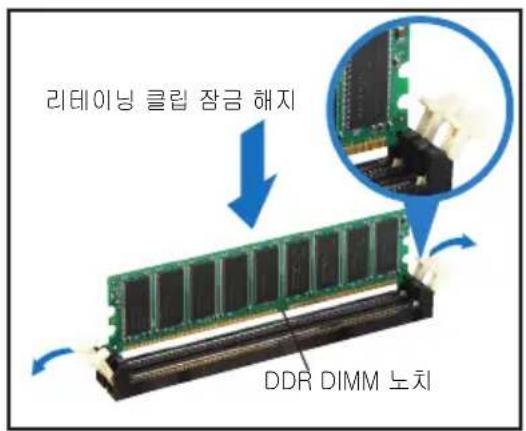

DIMM 설치

1. 마더보드의 DIMM 소켓 위치를 확인해 주십시오.
2. 고정 클립을 밖으로 눌러 DIMM 소켓을 열어 주십시오.
3. 소켓의 분리 지점과 DIMM의 흙을 맞추어 소켓에 DIMM을 위치시켜 주십시오.

리테이닝 클립 잠금 해지 DDR DIMM 노치

확장 카드 설치

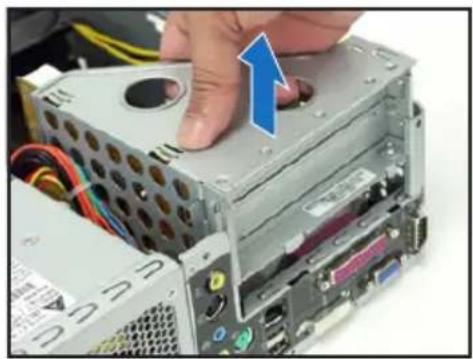

1. PCI 라이저 카드를 제거해 주십시오.

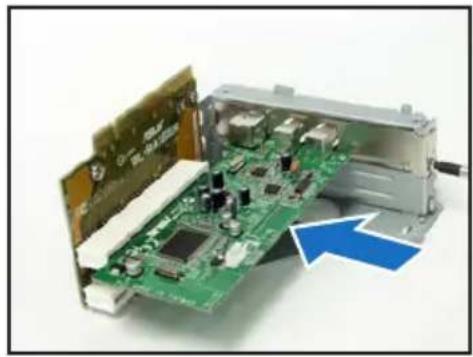

1. 슬롯에 카드 커넥터를 장착한 후, 나사로 완전히 고정시켜 주십시오.

2.사용하려는 슬롯 반대쪽의 금속 커버를 제거해 주십시오.

1. PCI 라이저 카드를 재설치 해 주십시오. 라이저 카드 커넥터 부분이 마더보드 PCI 슬롯에 올바르게 위치했는지 확인해 주십시오.

1. 5.25 인치 베이 위에 3.5 인치 베이가 위치하도록 저장 장치 드라이브를 거꾸로 돌려 주십시오.

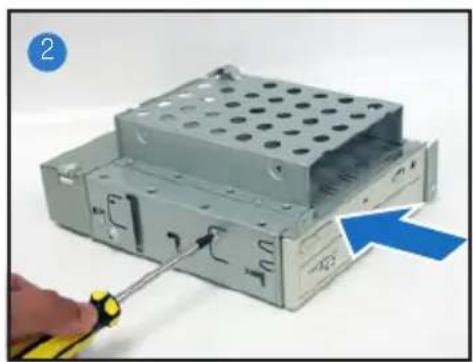

2. 거꾸로 위치한 5.25 인치 베이에 옵티컬 드라이브를 삽입한 후, 두 개의 나사로 양쪽 면을 고정시켜 주십시오.
3. 저장 장치 드라이브를 돌린 후, 3.5 인치 베이에 하드 디스크 드라이브를 거꾸로 넣어 주십시오. 드라이브 삽입 후, 두 개의 나사로 양쪽 면을 고정시켜 주십시오.

저장 장치 드라이브를 재설치 하기 전에, IDE/SATA 및 전원 플러그를 드라이브 후 면부에 위치한 IDE/SATA & 전원 커넥터에 연결해 주십시오.

1. IDE 케이블의 검은색 플러그를 옵티컬 드라이브에 연결해 주시고, 회색 플러 그는 하드 디스크 드라이브에 연결해 주십시오. 만약 SATA HDD가 있다면, SATA 케이블을 SATA HDD에 연결해 주십시오.
   2.4핀 전원 플러그를 드라이브 후면에 위치한 전원 커넥터에 연결해 주십시오.

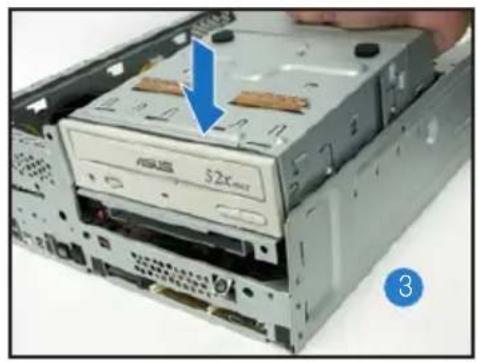

2. 케이스에 저장 장치 드라이브를 설치해 주십시오.
3. 세 개의 나사로 저장 장치 드라이브를 완전히 고정시켜 주십시오.

1. 풋 스탄드의 걸쇠를 케이스 구멍에 맞춰 주십시오.

2. 풋 스탄드를 화살표 방향으로 떨 각 소리가 날 때까지 당겨 주십시오.

풋 스탄드를 제거하기 위해서는 잠금 장치를 푔 후, 후면부 패널 방향으로 밀어 주십시오.

전면부 패널 커버 재설치

1. 케이스 우측에 위치한 구멍에 전 면부 패널 커버 탱을 삽입한 후, 닫아 주십시오.
2. 케이스 탱에 전면부 패널 걸쇠를 삽입해 주십시오.

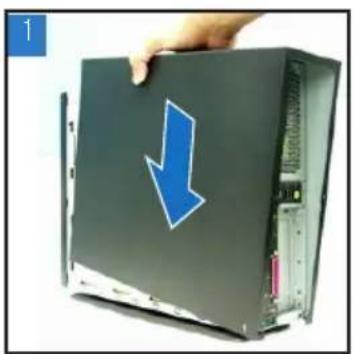

1. 케이스에 커버를 설치해 주십시오. 커버의 탱이 케이스 레일에 올바르게 위치했는지 확인해 주십시오.
2. 커버를 전면부 패널 쪽으로 밀어 주십시오.
3. 두 개의 나사로 커버를 고정시켜 주십시오.
