Type de produit	Ordinateur de bureau (barebone)
Marque	ASUS
Modèle	P2P5945GC
Dimensions (approx.)	200 x 400 x 450 mm
Poids (approx.)	8 kg
Alimentation	Sélecteur de tension 115 V/230 V, bloc d’alimentation interne
Processeur compatible	Socket LGA775 (Intel)
Mémoire vive	Jusqu’à 4 Go DDR2 (2 slots DIMM)
Stockage interne	1 baie 3.5" pour disque dur, 1 baie 5.25" pour lecteur optique
Connectique avant	2 ports USB 2.0, ports audio (casque, micro), ports IEEE 1394, lecteur de cartes (MS/MS Pro, SD/MMC, CompactFlash)
Connectique arrière	4 ports USB 2.0, VGA, DVI-D, S/PDIF Out, LAN RJ-45, ports PS/2 (souris, clavier), port série, ports audio (Line In, Line Out, MIC, Surround)
Fonctions principales	Ordinateur de bureau polyvalent, lecteur optique, disque dur, ports d’extension PCI
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Débrancher l’alimentation avant tout entretien.
Sécurité	Éteindre et débrancher avant toute manipulation interne. Utiliser un bracelet antistatique.
Pièces détachées et réparabilité	CPU, mémoire, disque dur, lecteur optique, carte d’extension, alimentation, ventilateur CPU. Référez-vous au manuel pour l’installation.
Informations générales	Notice d’utilisation et d’installation disponible en PDF.

FOIRE AUX QUESTIONS - P2P5945GC ASUS

Comment ouvrir le capot de l'ordinateur ?

Retirez les deux vis à l'arrière, tirez le panneau vers l'arrière, puis soulevez-le et basculez-le.

Comment installer un processeur sur la carte mère ?

Soulevez le levier du socket à 90-100°, ouvrez la plaque, retirez le couvercle PnP, placez le CPU (encoche alignée), refermez la plaque et verrouillez le levier.

Comment installer un module mémoire (DIMM) ?

Déverrouillez les clips du socket DIMM, alignez l'encoche du module avec l'ergot du socket, puis enfoncez le module jusqu'à ce que les clips se verrouillent.

Comment installer un disque dur ou un lecteur optique ?

Placez l'ensemble de stockage de façon à ce que la baie 3.5" soit au-dessus de la 5.25". Insérez le lecteur dans la baie correspondante et fixez-le avec deux vis de chaque côté.

Comment connecter les câbles d'alimentation et de données aux lecteurs ?

Connectez la prise noire du câble IDE au lecteur optique, la prise grise au disque dur (ou câble SATA pour un disque SATA). Branchez ensuite la prise d'alimentation 4 broches aux connecteurs d'alimentation des lecteurs.

Comment installer une carte d'extension ?

Soulevez l'ensemble PCI Riser Card, retirez la protection métallique correspondant au slot, insérez la carte dans le slot, fixez-la avec une vis, puis réinstallez l'ensemble Riser.

Comment réinstaller le capot de la façade ?

Insérez les onglets du capot dans les ouvertures du côté droit du châssis, puis refermez-le en enclenchant les crochets jusqu'à ce qu'il soit bien en place.

Comment réinstaller le panneau latéral ?

Alignez les onglets du panneau sur les rails du châssis, poussez-le vers l'avant jusqu'au blocage, puis fixez avec les deux vis conservées.

Quel type de tension d'alimentation choisir ?

Utilisez le sélecteur de tension près du connecteur d'alimentation pour choisir 115 V ou 230 V selon votre région.

Où puis-je trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

MODE D'EMPLOI P2P5945GC ASUS

Caractéristiques de la façade

Fermé

Bouton d'ejection du lecteur optique LED HDD Capot de la baie du lecteur optique Appuyez pour ouvrir le capot de la façade Bouton d'alimentation LED d'alimentation

Caractéristiques de la façade

Ouvert

Bouton Reset Slot pour cartes MS/MS Pro Slot pour cartes CompactFlash® Slot pour cartes SD/MMC Port IEEE 1394 4 broches Ports USB 2.0 Port Casque Port Microphone Bracke

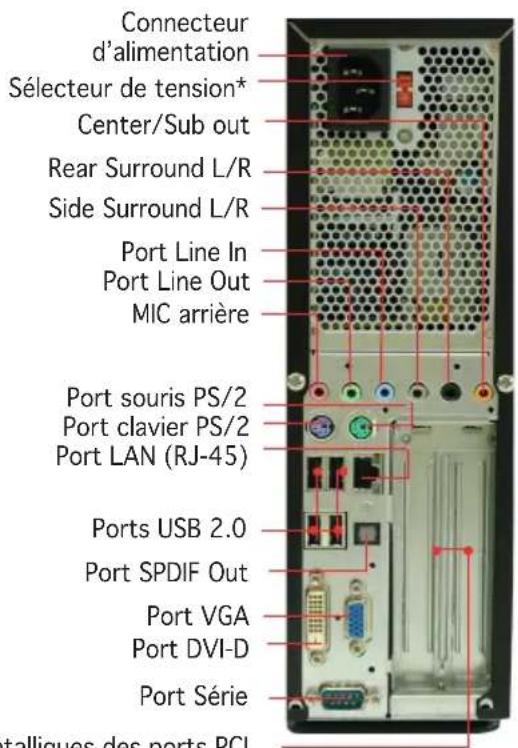

Caractéristiques de l'arrière

Connecteur d'alimentation Sélecteur de tension* Center/Sub out Rear Surround L/R Side Surround L/R Port Line In Port Line Out MIC arrière Port souris PS/2 Port clavier PS/2 Port LAN (RJ-45) Ports USB 2.0 Port SPDIF Out Port VGA Port DVI-D Port Série talliques des ports PCI

L'alimentation du système est équipée d'un sélecteur de tension 115 V/230 V situé près du connecteur d'alimentation. Utilisez cet interrupteur pour choisir la bonne tension d'entrée en fonction des standards utilisés dans votre région.

Composants internes

1. Bloc du lecteur optique 5.25" et du lecteur de disque dur 3.5".
2. Façade
3. Alimentation
4. Bracket du PCI Card Riser (connecté au slot PCI de la carte mère)
5. Carte mère ASUS
6. Sockets DIMM
7. Socket LGA775 (sous le système de refroidissement du CPU)
8. Système de refroidissement du CPU

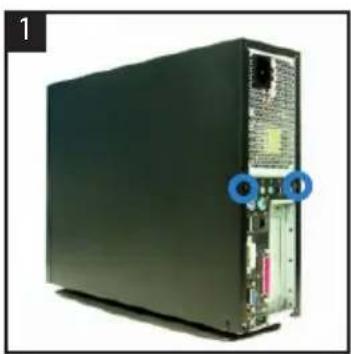

Enlever le capot

1. Enlevez les deux vis. Conservez les vis pour un usage ultérieur.
2. Tirez légèrement le panneau vers l'arrière.
3. Soulevez le capot, puis basculez-le.

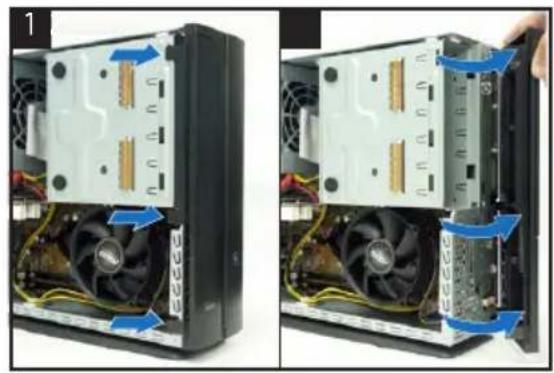

Retirer le capot de la façade

1. Levez les crochets du capot avant vers l'extérieur.
2. Retirez avec précaution le capot, puis mettez-le de côté.

Retirer l'ensemble de stockage

1. Posez le système sur le côté, puis localisez et retirez les trois vis de l'ensemble de stockage.
2. Soulevez l'ensemble de stockage, puis mettez-le de côté.

Retirez le dissipateur et le ventilateur du CPU

1. Déconnectez le câble de ventilation du CPU.
2. Retirez les vis de l'ensemble dissipateur/ventilateur du CPU.
3. Soulevez l'ensemble dissipateur/ventilateur du CPU, puis mettez-le de côté.

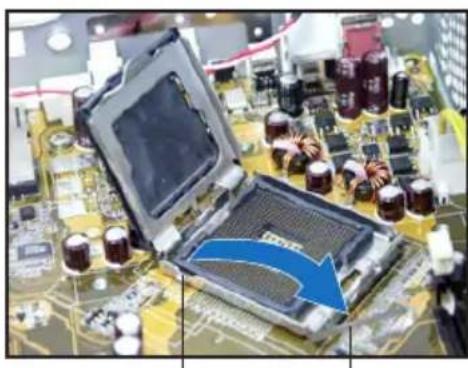

1. Soulevez le levier dans la direction de la flèche à un angle de 90°-100°.
2. Soulevez la plaque, puis retirez le couvercle PnP.

Lever Onglet de rétention

1. Installez le CPU. Le CPU ne peut être placé que dans un seul sens.
2. Refermez la plaque puis verrouillez le levier.

1. Réinstallez l'ensemble dissipateur/ventilateur du CPU, puis reconnectez le câble du ventilateur CPU au connecteur de la carte mère marqué CPU_FAN. Référez-vous aux instructions de la section précédente pour plus de détails.

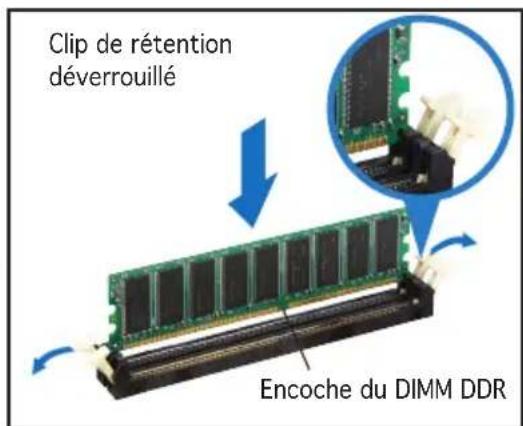

Installer un module DIMM

1. Localisez les sockets DIMM de la carte mère.
2. Déverrouillez un socket DIMM en pressant sur les clips de rétention vers l'extérieur.
3. Alignez un module DIMM sur le socket de sorte que l'encoche sur la DIMM corresponde à l'ergot du socket.

Clip de rétention déverrouillé Encoche du DIMM DDR

Installer une carte d'extension

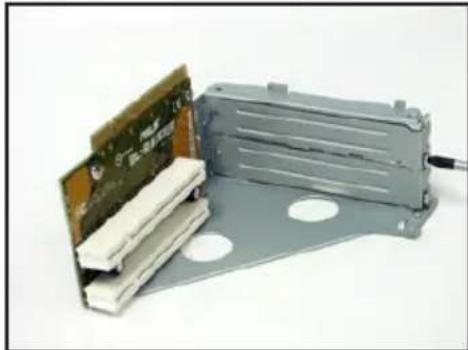

1. Soulevez l'ensemble PCI Riser Card pour le retirer du châssis.

1. Insérez le connecteur de la carte dans le slot et pressez jusqu'à ce que la carte soit en place. Sécurisez la carte avec une vis.
2. Retirez la protection métallique faisant face au slot que vous désirez utiliser.

1. Réinstallez l'ensemble PCI Riser Card. Assurez-vous que le connecteur de la riser card soit bien connecté au slot PCI de la carte mère.

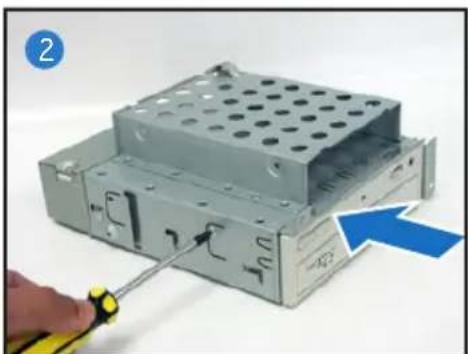

Installer un lecteur optique ou de stockage

1. Placez l'ensemble de stockage de façon à ce que la baie 3.5" soit au-dessus de la baie 5.25".
2. Insérez le lecteur optique dans la baie 5.25", puis sécurisez-le avec deux vis de chaque côté.
3. Insérez le disque dur dans la baie 3.5", puis sécurisez-le avec deux vis de chaque côté.

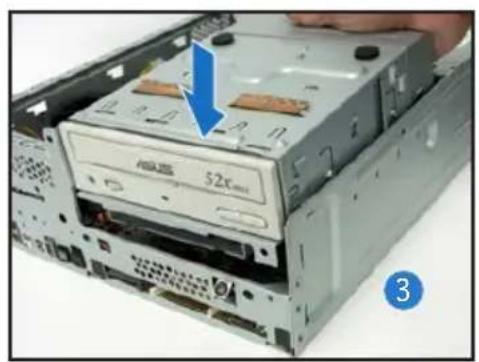

Réinstaller l'ensemble de stockage

Avant de réinstaller l'ensemble de stockage, connectez les prises IDE / SATA et d'alimentation aux connecteurs IDE / SATA et d'alimentation situés à l'arrière des lecteurs.

1. Connectez la prise noire du câble IDE au lecteur optique, puis la prise grise au disque dur. Si vous possédez un disque dur SATA, connectez le câble SATA à ce disque dur.
2. Connectez la prise d'alimentation 4 broches aux connecteurs d'alimentation situés à l'arrière des lecteurs.

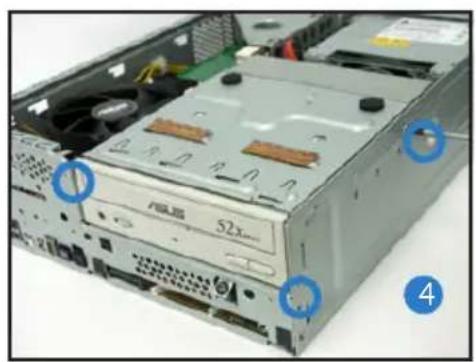

3. Installez l'ensemble de stockage sur le châssis.
4. Sécurisez l'ensemble de stockage avec trois vis.

52x 3

1. Faites correspondre les crochets du pied de support aux ouvertures sur le châssis.
2. Tirez le pied de support dans la direction de la flèche jusqu'à ce qu'il soit bien en place.

Pour retirer le pied de support, soulevez le verrou, puis poussez délicatement le pied de support jusqu'à ce qu'il se désengage du châssis.

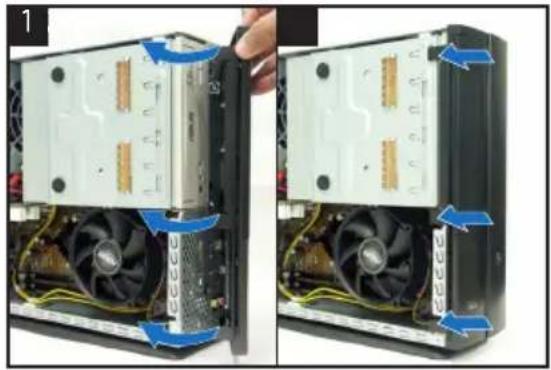

Réinstaller le capot de la façade

1. Insérez les onglets du capot dans les ouvertures situées à droite du châssis, puis refermez-le.
2. Insérez les crochets du capot de la façade dans les onglets du châssis jusqu'à ce que le capot soit bien en place.

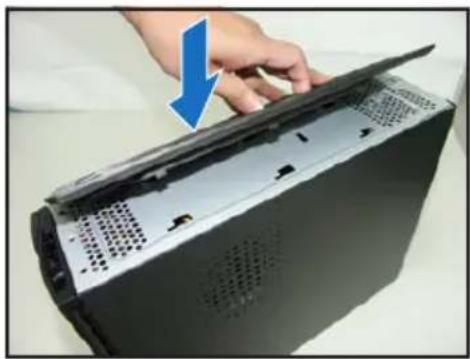

Réinstaller le panneau

1. Installer le panneau sur le châssis en vous assurant que les onglets du panneau soient bien alignés sur les rails du châssis.
2. Poussez le panneau vers l'avant jusqu'à ce qu'il soit bien en place.
3. Sécurisez le panneau avec deux vis.
