| 製品タイプ | USB Bluetoothアダプター |
| ブランド | Beyerdynamic |
| モデル | USB WLアダプター |
| 寸法 (長さ×幅×高さ) | 31 × 17 × 6 mm |
| 重量 | 3 g |
| 電源 | USBポート経由 (5 V) |
| コネクタ | USB Type-A |
| 対応Bluetoothプロファイル | HFP (ワイドバンド音声), A2DP, AVRCP |
| オーディオコーデック | SBC |
| Bluetooth到達距離 | 約10 m (クラス2) |
| 周波数 | 2.400 – 2.4835 GHz (ISMバンド) |
| 送信出力 | 2.5 mW |
| 最大接続機器数 | 3 |
| システム互換性 | Windows 10, macOS 10.14.6以降 |
| LEDインジケーター | 白 (待機), 赤/青 (ペアリング), 青 (接続済み), 緑 (通話中), 赤 (ミュート), 黄 (リセット) |
| 主な機能 | A2DPオーディオ, 同期ボリューム, HFP切替, マイク検出, HIDコマンド |
| お手入れ | 柔らかい布とアルコールクリーナーを使用、溶剤は避ける |
| 安全上の注意 | 湿気にさらさないこと、子供の手の届かないところに保管すること（小さな部品） |
| 修理可能性 | ユーザーによる修理不可、PC経由でファームウェア更新 |
| 保証 | Beyerdynamic Webサイトを参照 |
よくある質問 - USB WL Adapter BEYERDYNAMIC
ユーザーの質問 USB WL Adapter BEYERDYNAMIC
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード ネットワークカード / アダプター 無料でPDF形式で！マニュアルを見つける USB WL Adapter - BEYERDYNAMIC 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 USB WL Adapter ブランド BEYERDYNAMIC.

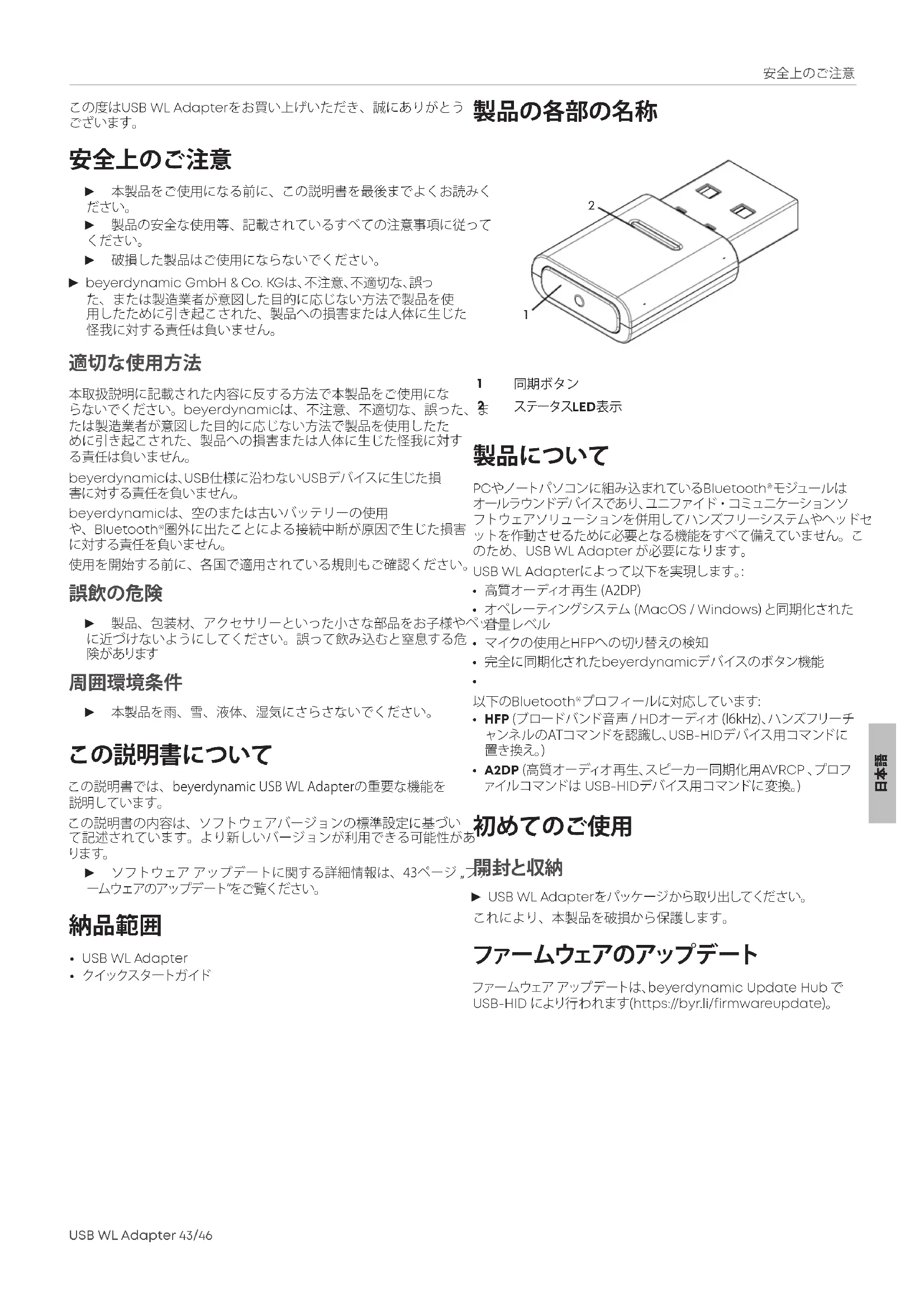

使用説明書 USB WL Adapter BEYERDYNAMIC
安全上のご注意 43 トラブルシューティング / FAQ 44
適切な使用方法.... 43 お手入れ .... 45
誤飲の危険 43
周囲環境条件.... 43 廃棄 .... 45
この説明書について ....43 EU適合宣言 ....46
納品範囲 43 技術データ 46
製品の各部の名称 43 保証 46
製品について ....43 商標 ....46
初めてのご使用 43
開封と収納 43
ファームウェアのアップデート 43
サポートされている音声コーデック 44
操作 44
USB WL Adapterの差し込みと取り外し 44
USB WL Adapterを使用したbeyerdynamicのBluetooth®互換
製品とPC/ノートパソコンのBluetooth®接続(ペアリング)……44
LED表示のリスト…… 44
USB WL Adapterが対応している機能 44
この度はUSB WL Adapterをお買い上げいただき、誠にありがとうございます。

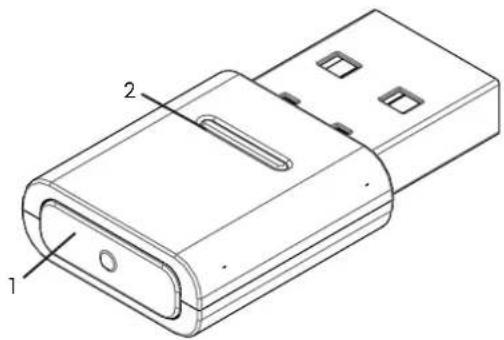

製品の各部の名称
安全上のご注意
▶ 本製品をご使用になる前に、この説明書を最後までよくお読みください。
▶ 製品の安全な使用等、記載されているすべての注意事項に従ってください。
▶ 破損した製品はご使用にならないでください。
▶ beyerdynamic GmbH & Co. KGは、不注意、不適切な、誤った、または製造業者が意図した目的に応じない方法で製品を使用したために引き起こされた、製品への損害または人体に生じた怪我に対する責任は負いません。
本取扱説明に記載された内容に反する方法で本製品をご使用にならないでください。beyerdynamicは、不注意、不適切な、誤った、たは製造業者が意図した目的に応じない方法で製品を使用したために引き起こされた、製品への損害または人体に生じた怪我に対する責任は負いません。
beyerdynamicは、USB仕様に沿わないUSBデバイスに生じた損害に対する責任を負いません。
beyerdynamicは、空のまたは古いバッテリーの使用や、Bluetooth®圈外に出たことによる接続中断が原因で生じた損害に対する責任を負いません。
使用を開始する前に、各国で適用されている規則もご確認ください。
誤飲の危険
▶ 製品、包装材、アクセサリーといった小さな部品をお子様やに近づけないようにしてください。誤って飲み込むと窒息する危険があります
周围環境条件
▶ 本製品を雨、雪、液体、湿気にさらさないでください。
この説明書について
この説明書では、beyerdynamic USB WL Adapterの重要な機能を説明しています。
この説明書の内容は、ソフトウェアバージョンの標準設定に基づいて記述されています。より新しいバージョンが利用できる可能性があります。
▶ ソフトウェアアップデートに関する詳細情報は、43ページ。チームウェアのアップデートをご覧ください。
納品範囲
- USB WL Adapter
- クイックスタートガイド
1 同期ボタン
2 ステータスLED表示
製品について
PCやノートパソコンに組み込まれているBluetooth®モジュールはオールラウンドデバイスであり、ユニファイド・コミュニケーションソフトウェアソリューションを併用してハンズフリーシステムやヘッドセットを作動させるために必要となる機能をすべて備えていません。このため、USB WL Adapterが必要になります。
USB WL Adapterによって以下を実現します。:
- 高質オーディオ再生 (A2DP)
- オペレーティングシステム (MacOS / Windows) と同期化された ペ着量レベル
- マイクの使用とHFPへの切り替えの検知
- 完全に同期化されたbeyerdynamicデバイスのボタン機能
•
以下のBluetooth®プロフィールに対応しています:
- HFP (ブロードバンド音声 / HDオーディオ (16kHz)、ハンズフリーチャンネルのATコマンドを認識し、USB-HIDデバイス用コマンドに置き換え。)
- A2DP (高質オーディオ再生、スピーカー同期化用AVRCP、プロファイルコマンドは USB-HIDデバイス用コマンドに変換。)
初めてのご使用
開封と収納
▶ USB WL Adapterをパッケージから取り出してください。これにより、本製品を破損から保護します。
ファームウェアのアップデート
ファームウェアアップデートは、beyerdynamic Update HubでUSB-HIDにより行われます(https://byr.li/firmwareupdate)。
サポートされている音声コーデック
USB WL Adapterは音声コーデック SBCに対応しています。
再生デバイスで使用できるコーデックのみを音声配信に使用できます。
再生デバイスとbeyerdynamic Bluetooth®デバイスで共用できるコーデックで最高品質のコーデックが自動的に検出されます。このケースではSBCとなります。
操作
USB WL Adapterの差し込みと取り外し
以下のプラットフォーム/オペレーティングシステムに対応しています。
- Windows 10 (32bit/64bit) および今後のWindowsリリース
- macOS 10.14.6 (Mojave) および10.15.7 (Catalina) および今後のオペレーティングシステム
差し込み:
▶ USB WL Adapterを任意のPC/ノートパソコンのUSBポートへ差し込みます。
差し込まれたUSB WL Adapterは「USB WL Adapter」としてパソコン上に表示されます。
取り外し:
▶ USB WL Adapter を任意のPC/ノートパソコンのUSBポートから引き抜きます。
USB WL Adapterを使用したbeyerdynamicのBluetooth®互換製品とPC/ノートパソコンのBluetooth®接続(ペアリング)
beyerdynamicのBluetooth®互換製品を使用する前に、お使いの携帯電話または他のBluetooth®対応デバイスと接続する必要があります。接続方法は、デバイスにより異なります。
USB WL Adapterをノートパソコン/PCで使用すると、beyerdynamicのBluetooth®対応デバイスを3台まで接続することができます。
以下では、USB WL AdapterをPCノートパソコンとペアリングする方法を説明します。
▶ beyerdynamic USB WL Adapterを接続したいデバイスの取扱説明書をお読みください。
USB WL Adapterの適切なbeyerdynamic Bluetooth®デバイスへの接続
√ 出力デバイス (PC/ノートパソコン) のスイッチを入れた状態にしてください。
√ beyerdynamic Bluetooth®デバイスのスイッチが入ります。
- USB WL AdapterをPCノートパソコンのUSBポートに差し込みます。
- USB WL AdapterのSyncボタン(1)を3秒間押したままにします。LED表示が青と赤に交互に点滅します。
- ご使用になるbeyerdynamic Bluetooth®製品の取扱説明書に記載されている方法でペアリングを行います。
ペアリングが完了すると、ご使用中のUSB WL AdapterのLED表示が青と白に3回交互に点滅します。
Sync (1) ボタンを短く押すと、USB WL Adapterではペアリングリストに登録されているデバイスの検索を開始し、識別されたデバイスへの接続を行います。
既に接続されているデバイスの一覧の削除:
▶ USB WL Adapterの Syncボタン (1)を10秒間押します。LED表示が黄色に点滅します。
既に接続されたことのあるBluetooth®デバイス (最大3台) が削除されます。
LED表示のリスト
| LED表示 | 機能 |
| 白色で継続点灯 | 接続なし、ペアリングモードになっていません |
| 赤/青色で高速点滅 | ペアリングモード |
| 青/白色で3回点滅 | ペアリング完了 |
| 青色で高速点滅 | ペアリングリストが削除されました |
| 青色に継続点灯 | デバイスが接続されています |
| 継続点灯 緑 | 通話を確立しています |
| 赤色で継続点灯 | ミュート |
USB WL Adapterが対応している機能
USB WL AdapterをPCやノートパソコン上で使用すると、再生デバイスでは対応できないことが多いミュート機能や無線電話機能 (通話終了) の実行が可能になります。
▶ これに関しては、ご使用中のbeyerdynamic Bluetooth®製品の取扱説明書をお読みください。
トラブルシューティング / FAQ
PCでBluetooth®デバイスの音量を設定できない。
USB WL Adapterから伝送されるオーディオ信号は、受信デバイスでは処理されません。▶ 音量は再生アプリで直接調整してください。
音声が出力できない。
| Bluetooth®接続が確立されていません。 | ▶ハンズフリーデバイスがUSB WL Adapterと接続されているかを確認してください。 |
Bluetoothデバイスが他の/間違ったデバイスと接続される。
別の再生デバイスとの
Bluetooth®接続がすでに存在
しています。
▶ 間違って接続されているデバイスのスイッチを切ってください。
▶ USB WL Adapterを工場設定にリセットし、USBポートから抜いてください。ペアリングモードを起動し、USB WL Adapterを再度差し込み(USB WL AdapterとBluetooth®装置の距離を最小限に抑えてください)、ペアリングを再試行してください。
マイクが機能しない。
| USB WL Adapterが入力デバイスで検知されていません。 | ▶ オベレーティングシステム上でのオーディオ設定が正しいかを確認してください。▶ USB WL Adapterで入力デバイスが設定されているかを確認してください。▶ 必要に応じて、ご使用中の通信アプリ上での設定を適合させてください。 | • USB WL Adapterのお手入れには、アルコールで湿らせた柔らかい布を使用してください。USBコネクタに水分が浸入しないように注意してください。• 溶剤を含むクリーナーを使用すると表面が損傷する恐れがありますので、このようなクリーナーは使用しないでください。 |
| Bluetooth®デバイスが機能しない。 | 信号が届かない。異音がする。 | |
| 他のデバイスとの間に障害となるもの があります。 | ▶ WLANルーターや電子レンジから離してください。▶ 再生デバイスとbeyerdynamicBluetooth®デバイスの間に立ち入らないでください。 | 製品、取扱説明書またはパッケージに記載されるこの記号は、電気および電子機器は使用期限が終了した時点で一般ごみとは別に廃棄されなくてはならないことを意味しています。EU内では、リサイクルのための分別収集システムを利用できます。▶ 詳細情報は、お住まいの地域の当局または製品を購入した販売業者にお問い合わせください。回収は無料です。 |
| バッテリーが空になっている | ▶ Bluetooth®デバイスを充電してください。 | |
| 他のデバイスが接続される。 | ▶ 使用しないにもかかわらず接続されているデバイスのBluetooth®をオフにしてください。 | |
| 信号伝送に異常がある。 | ▶ USB WL Adapterを取り外し、もう一度差し込んでください。接続プロセスが完了するまで待ってください。▶ USB WL Adapterを工場設定にリセットし、もう一度接続を試みてください。 | |
| Bluetooth®信号は、ハンズフリーデバイスとUSB WL Adapterの間にある障害物の影響を受けます。 | ▶ USB WL AdapterとBluetooth®デバイスの間の距離を最小限に抑え、障害物を取り除いてください。 | |
| USB伝送エラー | ▶ USB WL Adapterを入力デバイスの他のUSBポートに接続してください。 | |
| 音声が出力できない。 | ||
| Bluetooth®接続が確立されていません。 | ▶ Bluetooth®デバイスがUSBWL Adapterと接続されているかを確認してください。 | |
| ご使用中のBluetooth®デバイスの取扱説明書に記載されているトラブルシューティングもお読みください。 | ||
お手入れ
EU適合宣言
beyerdynamicは、無線伝送機器がEU規定2014/53/EUを満たしていることを宣言します。
▶ EU 適合宣言の全文は、www.beyerdynamic.com/cod をご覧ください。
技術データ
| ISM/バンドの周波数領域 | 2.400~2.4835 GHz |
| 空中線電力 2.5 mW (クラス 2) | |
| 長さ×幅×高さ(mm) 31×17×6 | |
| 重量 3 g |
▶ 詳細は以下のサイトをご覧ください：www.beyerdynamic.com/usb-adapter.html#product-downloads
保証
beyerdynamicは、お客様がご購入になったbeyerdynamic製品を制限的に保証しています。
▶ 詳細はwww.beyerdynamic.de/service/garantieに記載されているbeyerdynamicの保証規定をお読みください。
このデバイスは日本の電波法に準拠しています。
このデバイスは変更しないでください。変更を行うと認可番号が無効になります。
商標
Windows は、アメリカ合衆国およびその他の国々における Microsoft Corporation の登録商標および商標です。
iPhone, iPod touch, iPad, macOSおよびMacは、アメリカ合衆国およびその他の各国で登録されているApple Inc.の商標です。
Android は、Google LLCの商標です。
Bluetooth®のワードマークおよびロゴは Bluetooth® SIG, Inc. の登録商標であり、beyerdynamicはこのブランドを使用するためのライセンスを取得しています。その他のブランドおよび商標は、該当所有者に属します。
USB Typ-AUSB Typ-BUSB Typ-CはUSB Implementersの商標です。
