使用説明書 Signature IWT 262 MAGNAT

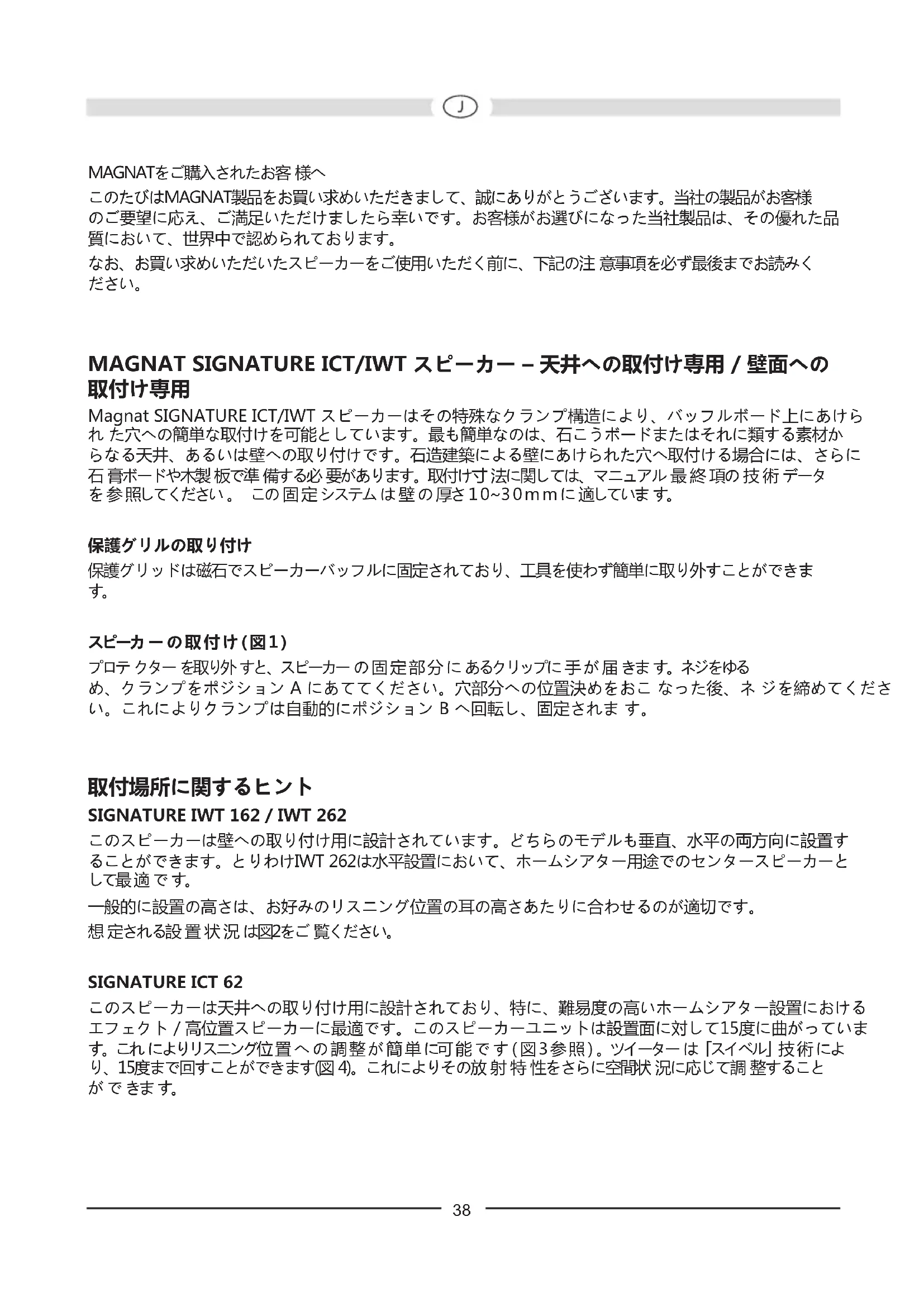

负荷: 110 / 180 瓦 130 / 200 瓦 阻抗: 4 ohm 4 ohm 分频点: 3100 Hz 2900 Hz 频率范围: 32 – 28 000 Hz 30 – 28 000 Hz 最佳放大功率: 20 – 180 瓦 20 – 200 瓦 有效系数 (1 瓦/1米): 91 dB 91 dB 外部尺寸 (宽 x 高): 220 x 320 mm 220 x 491 mm 凹口(宽 x 高): 187 x 287 mm 187 x 459 mm 装入深度: 102 mm 100 mm 重量: 2,15 kg 3,42 kg 可能做技术改动。38 MAGNATをご購入されたお客 様へ このたびはMAGNAT製品をお買い求めいただきまして、誠にありがとうございます。当社の製品がお客様 のご要望に応え、ご満足いただけましたら幸いです。お客様がお選びになった当社製品は、その優れた品 質において、世界中で認められております。 なお、お買い求めいただいたスピーカーをご使用いただく前に、下記の注 意事項を必ず最後までお読みく

MAGNAT SIGNATURE ICT/IWT スピーカー – 天井への取付け専用 / 壁面への

Magnat SIGNATURE ICT/IWT スピーカーはその特殊なクランプ構造により、バッフルボード上にあけら れ た穴への簡単な取付けを可能としています。最も簡単なのは、石こうボードまたはそれに類する素材か らなる天井、あるいは壁への取り付けです。石造建築による壁にあけられた穴へ取付ける場合には、さらに 石 膏ボードや木製 板で準 備する必 要があります。取付け寸 法に関しては、マニュアル 最 終 項の 技 術 データ を 参 照してください 。 この 固 定 システム は 壁 の 厚さ 1 0～3 0 m m に 適していま す。

保護グリッドは磁石でスピーカーバッフルに固定されており、工具を使わず簡単に取り外すことができま

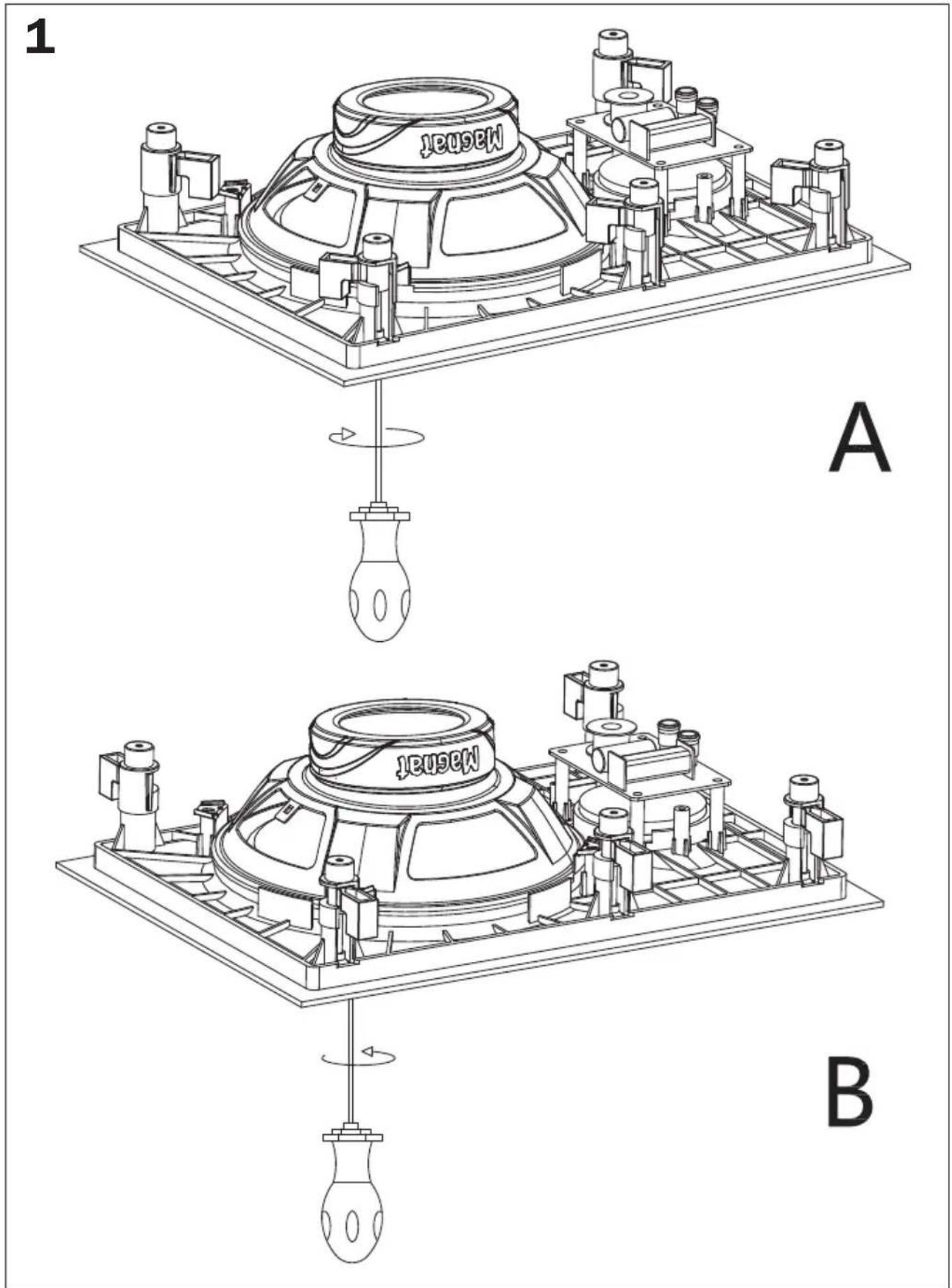

スピーカ ー の 取 付 け（図 1） プロテ クター を取り外 すと、スピーカー の 固 定 部 分 に あるクリップに 手 が 届 きま す。ネジをゆる め、クランプをポジション A にあててください。穴部分への位置決めをおこ なった後、ネ ジを締めてくださ い。これによりクランプは自動的にポジション B へ回転し、固定されま す。 取付場所に関するヒント

SIGNATURE IWT 162 / IWT 262

このスピーカーは壁への取り付け用に設計されています。どちらのモデルも垂直、水平の両方向に設置す ることができます。とりわけIWT 262は水平設置において、ホームシアター用途でのセンタースピーカーと

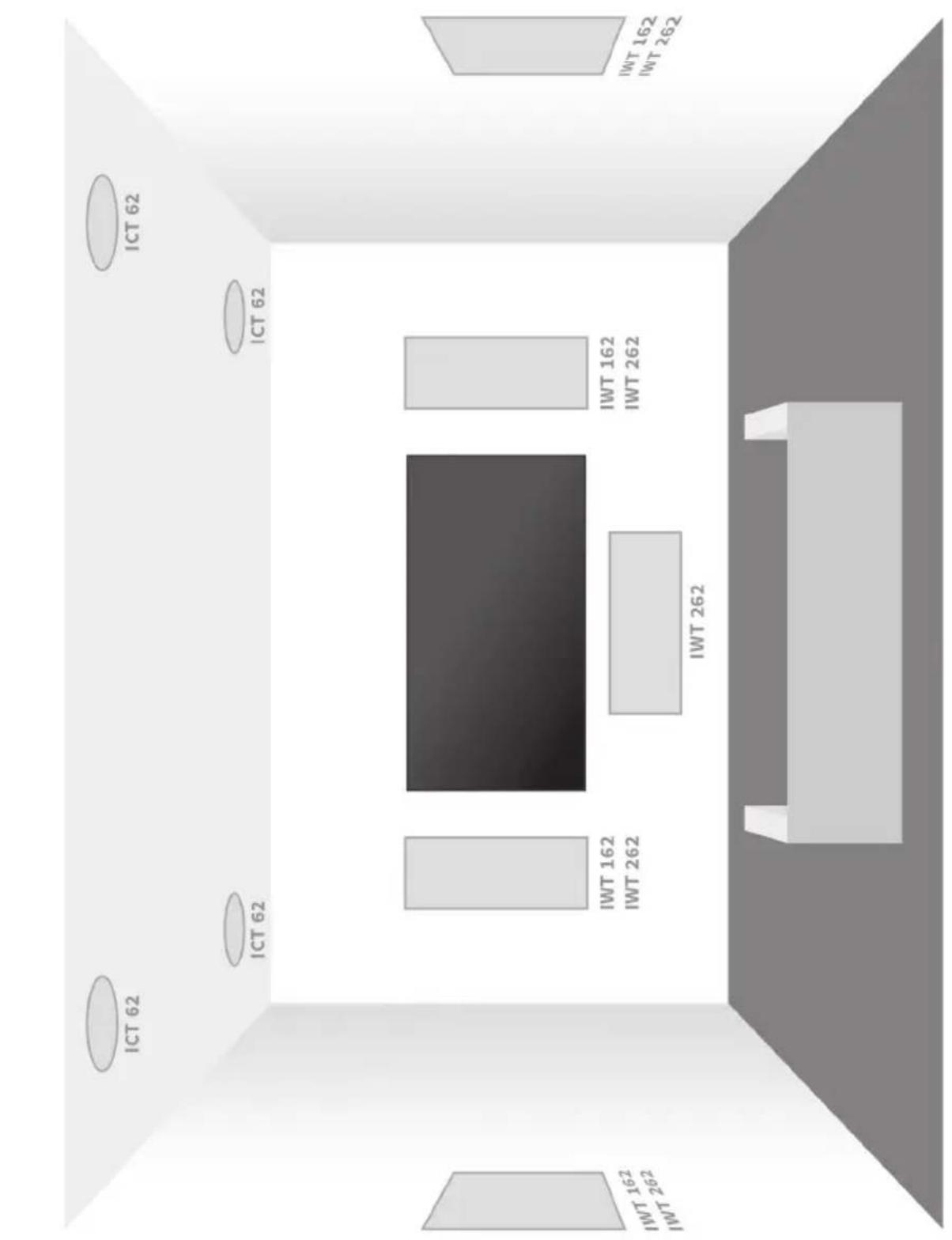

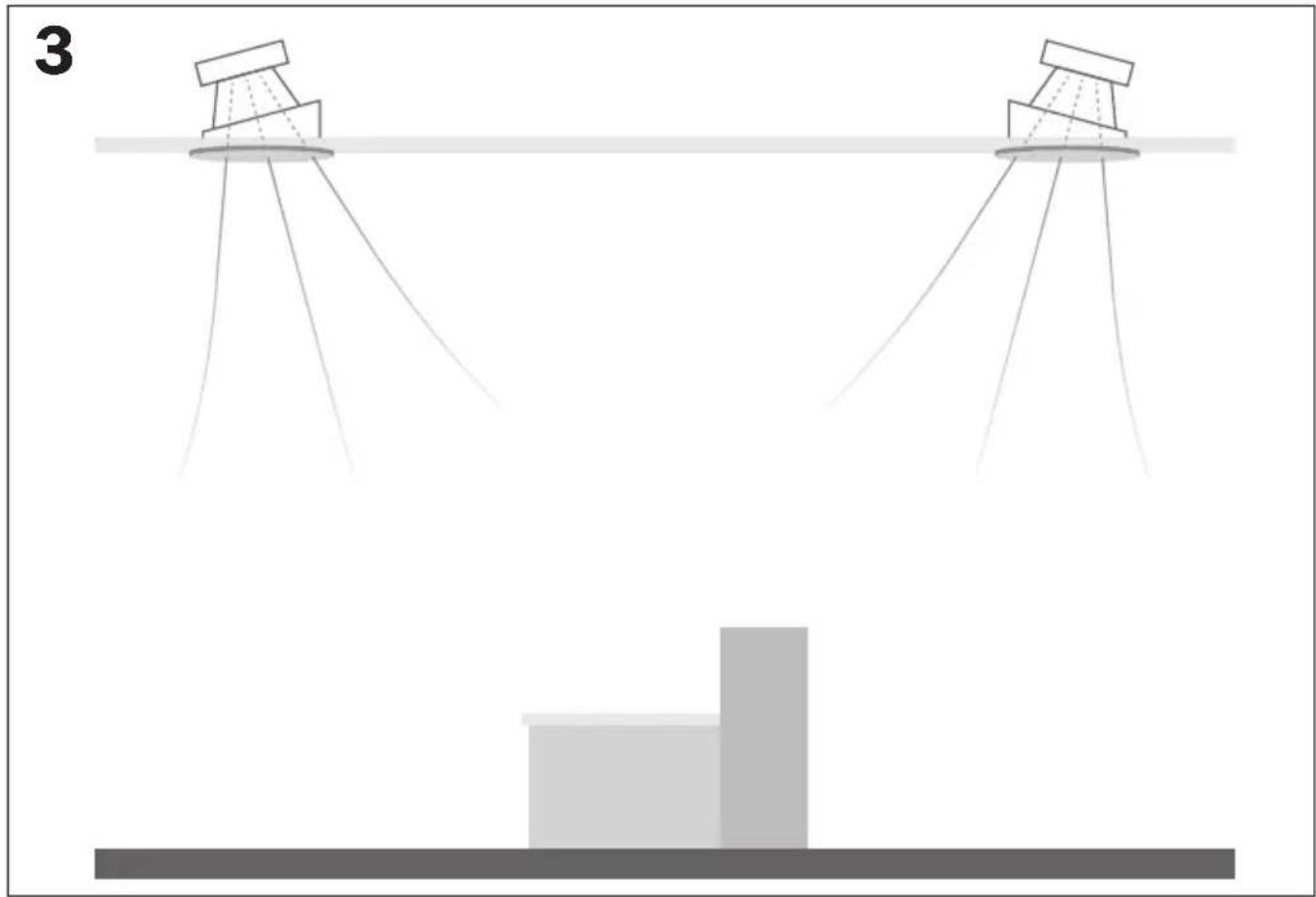

一般的に設置の高さは、お好みのリスニング位置の耳の高さあたりに合わせるのが適切です。 想 定される設 置 状 況 は図2をご 覧ください。 SIGNATURE ICT 62 このスピーカーは天井への取り付け用に設計されており、特に、難易度の高いホームシアター設置における エフェクト／高位置スピーカーに最適です。このスピーカーユニットは設置面に対して15度に曲がっていま す。これ によりリスニング位 置 へ の 調 整 が 簡 単 に可 能 で す（図 3 参 照）。ツイーター は「スイベル」技 術 によ り、15度まで回すことができます(図 4)。これによりその放 射 特 性をさらに空間状 況に応じて調 整すること が で きま す。39 MAGNATスピーカーの接続に関する一般的なご注意 スピーカーを接 続するためには、専門店でお買い求めになれる特別なスピーカーコードが必 要です。音質 が 落ちないように 、長さが 3メートルまでのコードは 、断 面 が最 低 1 mm²、それ以上の場合は直径が最低1.5 mm² のコードを用いることをお勧めします。 アンプやレシーバーは、すべての接続作業が終了するまで、スイッチを切っておいてください。正確なコード の長さを測ることができるように、スピーカーは予定された位置に配置しておきます。両方のチャンネルに 使用するコードは、どちらも同じ長さにしてください。 ここで、コードの先 端を約10～15mm絶縁し、先端をよじってください。スピーカーコネクターはクランプ構 造となっています(図5)。クランプのヘッド部分を押し、むきだしとなっているメッキ先 端を側面の穴へ差し 込んでください。クランプのヘッド部分から手を放すとケーブルが固定され、確実な端 子接続がおこなわれ

コードを接続する時は、必ず位相に応じた接続をするよう、気をつけてください。つまり、スピーカーの黒い 端 子 （－） は 、ア ン プ の （－） 端 子 と 、そ れ か ら ス ピ ー カ ー の 赤 い 端 子 （＋） は 、ア ン プ の （＋） 端 子 と 接 続 し て いなければなりません。市販のスピーカー・コードですと、位相に応じた接続が間違いなく行えるよう、コー ドの内部が波型の起伏になっているか、色違いのストライプで印がついています。 コードがしっかり繋 がれているか、また突き出 た 導 線などでショートしていないかどう Sか、よく確かめてください。この二つの事項は、アンプに重大な損傷を与える原因となることがありますの で 、ご 注 意 く だ さ い 。 ツイーターレベル調整 (図 6) クロスオーバーが、フロントの高品質スイッチにより、スピーカーシステムのカスタマイズ音響調整を可能に

それぞれのお好みに応じた適切なサウンド調整をおこなってください。様々な再生空間のための基本的設 定 と して 、以 下 の ス イッ チ ポ ジ シ ョ ン を お 勧 め し ま す : 再生空間 例 ス イッ チ ポ ジ シ ョ ン 防 音 設 備 のあまり 整 って

硬い反射面、タイル、大きなガラス面、家具のあまり置

-3dB 通 常 の 防 音 設 備 が 整 って

絨毯床、ガラス面の前にカーテンがある、革製家具、通 常の量の家具が設置されている室内 0dB 防 音 設 備 がよく整ってい

絨 毯 床 、ク ッ シ ョ ン 家 具 、厚 め の カ ー テ ン 、た く さ ん の 家 具が設置されている室内 +3dB ステレオアンプへの接続 図 7 では、ステレオアンプへのスピーカー 接続方法を 図示しています。 修理を必要としないためのアドバイス MAGNATのスピーカーはすべて、トーンコントロールが中央のポジションに設 定されている 時、つまりアンプのリニア再生状態の場合には、最良の音質が出るように調整されています。トーンコント ロールのつまみを大きく回すと、低音および／または高温にかかるエネルギーが増加して、ボリュームが高 い場 合 にはスピーカーが損傷することがあります。40 ボックスの使用負荷よりもずっと高い出力パワーが出せるアンプをお持ちの場合は、音量を無理に上げる と、非常にまれではありますが、スピーカーが損 傷する場合 があります。 しかし、出力パワーがもっと弱いアンプの場合ですと、強 力なアンプよりもずっと早くボリュームが上がるの で、中程 度の音 量でもボックスを損 傷する恐 れがあります。このようなボリュームの上げ過ぎは 明らかに測 定可能で耳に聞き取れるひずみを起こし、スピーカーにとって致命的です。 したがって、ボリュームを調整の場合にはひずみにはくれぐれもご注意ください。そし て、ひずみが出た場合にはただちにボリュームを下げてください。大きい音量を好まれる方は、アンプが、少 なくともボックスが 堪えられるだけの出 力パワーに抑えるよう、ご注 意ください。

アンプ、チューナー、およびCD/DVDプレイヤーは、低価格の製品に限らず、耳には聞こえないような、高 周 波の振 動を再生することがあります。お 持ちの高 音用スピーカーが低 い、または中程度のボリュームで音が出なくなることがございましたら、専門の技術者に点検してもらってく

SIGNATURE ICT 62 負荷電力： 110 / 180 W インピー ダ ンス： 4 ohm 分離周波数： 3100 Hz 周波数範囲： 32 – 28 000 Hz 推 奨 アン プ 出 力： 20 – 180 W 効率(1W/1m)： 91 dB 外法 Ø: 238 mm 穴寸法 Ø: 209 mm 取付け深さ: 130 mm 重量: 1,82 kg

SIGNATURE IWT 162 SIGNATURE IWT 262

負荷電力： 110 / 180 W 130 / 200 W インピー ダ ンス： 4 ohm 4 ohm 分離周波数： 3100 Hz 2900 Hz 周波数範囲： 32 – 28 000 Hz 30 – 28 000 Hz 推 奨 アン プ 出 力： 20 – 180 W 20 – 200 W 効率(1W/1m)： 91 dB 91 dB 外法 (幅ｘ高さ): 220 x 320 mm 220 x 491 mm 穴寸法 (幅ｘ高さ): 187 x 287 mm 187 x 459 mm 取付け深さ: 102 mm 100 mm 重量: 2,15 kg 3,42 kg 技 術 仕 様データは変 更することがありますのでご注 意ください。41
