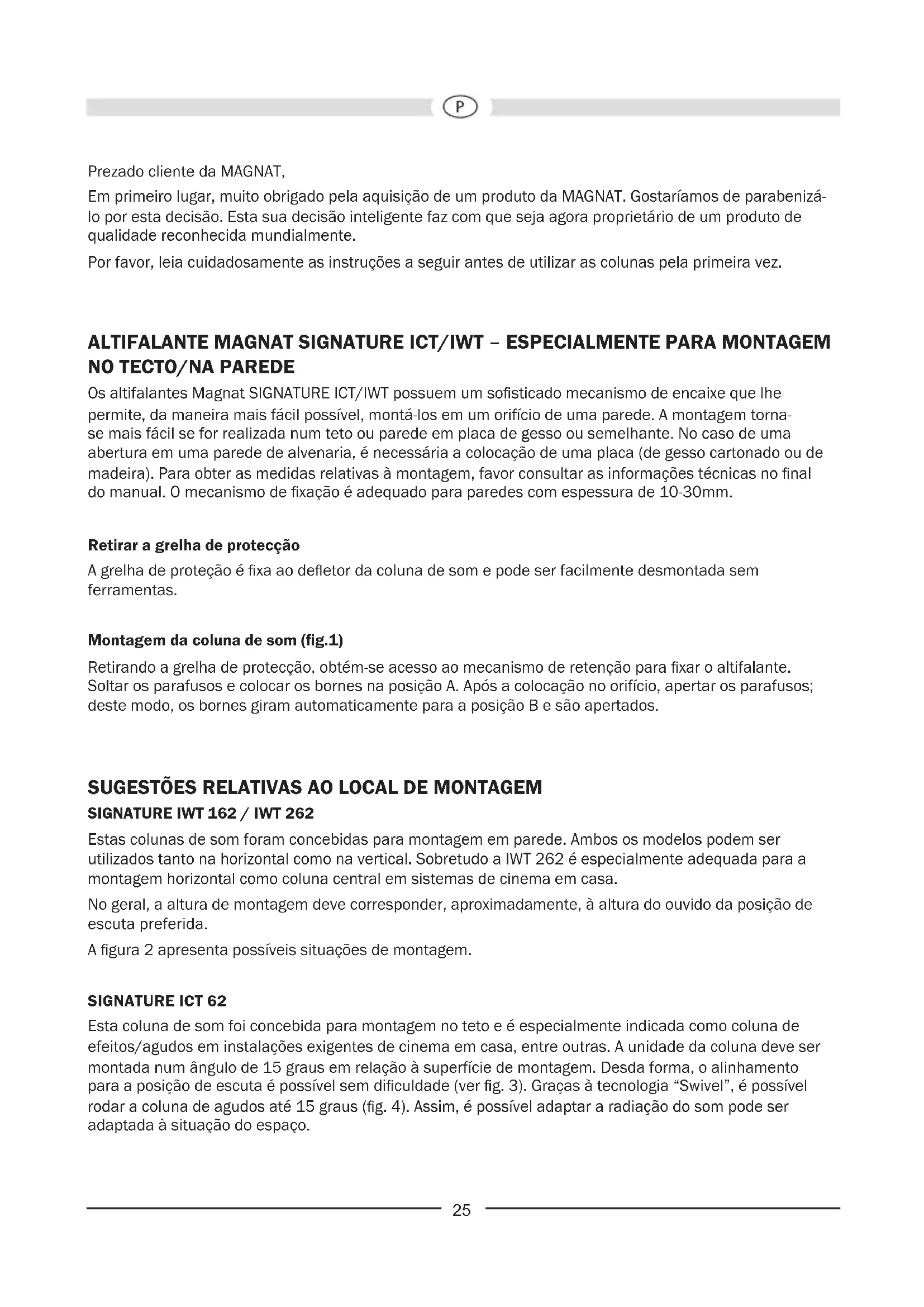

Notice MAGNAT Signature IWT 262 - page 25
Assistente de manual
Desenvolvido por ChatGPT
À espera da sua mensagem
Informações do produto

Marca : MAGNAT

Modelo : Signature IWT 262

Categoria : Alto-falante

Baixe as instruções para o seu Alto-falante em formato PDF gratuitamente! Encontre o seu manual Signature IWT 262 - MAGNAT e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Signature IWT 262 da marca MAGNAT.

MANUAL DE UTILIZADOR Signature IWT 262 MAGNAT

Resistencia: 110 / 180 vatios 130 / 200 vatios Impedancia: 4 ohmios 4 ohmios Frecuencia de separación: 3100 Hz 2900 Hz Gama de frecuencias: 32 – 28 000 Hz 30 – 28 000 Hz Potencia recomendada del amplicador: 20 – 180 vatios 20 – 200 vatios Rendimiento (1 vatio/1 m): 91 dB 91 dB Dimensiones exteriores (ancho x alt.): 220 x 320 mm 220 x 491 mm Oricio (ancho x alt.): 187 x 287 mm 187 x 459 mm Profundidad de montaje: 102 mm 100 mm Peso: 2,15 kg 3,42 kg RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.25 Prezado cliente da MAGNAT, Em primeiro lugar, muito obrigado pela aquisição de um produto da MAGNAT. Gostaríamos de parabenizá- lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente. Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez. ALTIFALANTE MAGNAT SIGNATURE ICT/IWT – ESPECIALMENTE PARA MONTAGEM

Os altifalantes Magnat SIGNATURE ICT/IWT possuem um sosticado mecanismo de encaixe que lhe permite, da maneira mais fácil possível, montá-los em um orifício de uma parede. A montagem torna- se mais fácil se for realizada num teto ou parede em placa de gesso ou semelhante. No caso de uma abertura em uma parede de alvenaria, é necessária a colocação de uma placa (de gesso cartonado ou de madeira). Para obter as medidas relativas à montagem, favor consultar as informações técnicas no nal do manual. O mecanismo de xação é adequado para paredes com espessura de 10-30mm. Retirar a grelha de protecção A grelha de proteção é xa ao deetor da coluna de som e pode ser facilmente desmontada sem ferramentas. Montagem da coluna de som (g.1) Retirando a grelha de protecção, obtém-se acesso ao mecanismo de retenção para xar o altifalante. Soltar os parafusos e colocar os bornes na posição A. Após a colocação no orifício, apertar os parafusos; deste modo, os bornes giram automaticamente para a posição B e são apertados. SUGESTÕES RELATIVAS AO LOCAL DE MONTAGEM

SIGNATURE IWT 162 / IWT 262

Estas colunas de som foram concebidas para montagem em parede. Ambos os modelos podem ser utilizados tanto na horizontal como na vertical. Sobretudo a IWT 262 é especialmente adequada para a montagem horizontal como coluna central em sistemas de cinema em casa. No geral, a altura de montagem deve corresponder, aproximadamente, à altura do ouvido da posição de escuta preferida. A gura 2 apresenta possíveis situações de montagem. SIGNATURE ICT 62 Esta coluna de som foi concebida para montagem no teto e é especialmente indicada como coluna de efeitos/agudos em instalações exigentes de cinema em casa, entre outras. A unidade da coluna deve ser montada num ângulo de 15 graus em relação à superfície de montagem. Desda forma, o alinhamento para a posição de escuta é possível sem diculdade (ver g. 3). Graças à tecnologia “Swivel”, é possível rodar a coluna de agudos até 15 graus (g. 4). Assim, é possível adaptar a radiação do som pode ser adaptada à situação do espaço.26 INFORMAÇÕES GERAIS SOBRE A LIGAÇÃO DAS SUAS COLUNAS MAGNAT Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A z de evitar perdas na qualidade do som, recomendamos para cabos de comprimento até 3 m uma secção transversal de pelo menos 1 mm². Para cabos mais compridos, pelo menos 1,5 mm². O amplicador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunas deveriam se encontrar na posição prevista. Deve-se usar para ambos os canais cabos com o mesmo comprimento. Decapar as extremidades dos cabos em um comprimento de 10 a 15 mm e torcê-las. As ligações para os altifalantes possuem um mecanismo de xação (g. 5). Premer o botão de xação e introduzir a extremidade decapada do o no orifício lateral. Quando o botão de xação é solto, o o é xado rmemente e ca assegurado o melhor contacto possível. Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplicador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplicador. Para facilitar a ligação com a polaridade correcta, os cabos comuns para altifalantes têm um dos os marcados por uma estria ou por uma listra colorida. Vericar mais uma vez se os cabos estão rmemente xados e se não há curto-circuito formado por os expostos. Isto seria muito perigoso para o amplicador. REGULAÇÃO DO NÍVEL DE AGUDOS (FIG. 6) O crossover oferece uma adaptação personalizada da sonoridade do sistema de colunas de som através do comutador de alta qualidade situado na dianteira. A regulação deve ser feita de acordo com o gosto de cada um. Como denição básica para as várias salas de audição, recomendamos as seguintes posições de interruptor: Sala de audição Exemplo Posição do interruptor Instalação com pouco amortecimento de som Superfícies reectoras duras, ladrilhos, superfícies de vidro grandes, espaços com pouca mobília -3dB Instalação com amortecimento de som normal Carpetes, superfícies de vidro com cortinas, móveis em cabedal, espaços mobilados normalmente 0dB Instalação com muito amortecimento de som Alcatifas, móveis almofadados, cortinas pesadas, espaços com muita mobília +3dB LIGAÇÃO A UM AMPLIFICADOR ESTÉREO Na gura 7 está representada a ligação dos altifalantes em um amplicador stereo.

SUGESTÕES PARA EVITAR AVARIAS

Todos os altifalantes MAGNAT transmitem o melhor som possível quando os reguladores se encontram na posição central, ou seja, na reprodução linear do amplicador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos recebem mais energia, o que, em caso de volume alto, pode provocar a destruição dos mesmos.27 Caso possua um amplicador que tenha uma potência de saída muito maior do que a capacidade indicada para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danicação dos altifalantes. Isto, porém, ocorre somente esporadicamente. Entretanto, amplicadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, pois eles podem ser mais rapidamente sobreexcitados do que amplicadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes. Portanto, ao ajustar o volume, observar se há distorções e, neste caso, abaixar imediatamente o volume. Quem gosta de ouvir música alta deveria cuidar para que a potência de saída do amplicador corresponda à capacidade dos altifalantes. EM GERAL... amplicadores, sintonizadores (tuner) e leitores de CD/DVD, e não somente nos produtos baratos, podem gerar oscilações não audíveis e de alta frequência. Caso o altifalante para agudos venha a falhar com volumes baixos a médio, deixar que o sistema seja vericado por um prossional especializado.

SIGNATURE ICT 62 Capacidade: 110 / 180 Watt Impedância: 4 Ohm Frequência de separação: 3100 Hz Faixa de frequência: 32 – 28 000 Hz Potência recomendada para o amplicador: 20 – 180 Watt Rendimento (1 Watt/1 m): 91 dB Dimensões totais (l x a): 238 mm Orifício (l x a): 209 mm Profundidade de montagem: 130 mm Peso: 1,82 kg
