Signature IWT 262 - Luidspreker MAGNAT - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouwluidspreker voor muur
Merk	Magnat
Model	Signature IWT 262
Afmetingen (B x H)	220 x 491 mm
Uitsparing (B x H)	187 x 459 mm
Inbouwdiepte	100 mm
Gewicht	3,42 kg
Nominaal vermogen	130 W / 200 W
Aanbevolen versterkervermogen	20 - 200 W
Impedantie	4 Ohm
Scheidingsfrequentie	2900 Hz
Frequentiebereik	30 - 28 000 Hz
Gevoeligheid (1W/1m)	91 dB
Aantal weergavebanden	2 weergavebanden
Type tweeter	Instelbaar tot 15°
Hoogfrequentniveau instelling	Schakelaar -3dB / 0dB / +3dB
Bevestigingsmechanisme	Schroefklemmen voor dragerdikte 10-30 mm
Kleur rooster	Wit (magnetisch verwijderbaar)
Aanbevolen gebruik	Centerluidspreker home cinema, horizontale installatie
Garantie	5 jaar (eerste eigenaar)
Onderhoud	Reinigen met droge doek, vermijd schurende middelen

Veelgestelde vragen - Signature IWT 262 MAGNAT

Hoe installeer ik de luidspreker Signature IWT 262?

Verwijder het magnetisch bevestigde beschermrooster. Draai de schroeven van de klemmen naar positie A los, plaats de luidspreker in de uitsparing, draai de schroeven vervolgens aan totdat de klemmen in positie B staan en de luidspreker bevestigen.

Welke kabels gebruik ik om de luidspreker aan te sluiten?

Gebruik kwalitatief hoogwaardige luidsprekerkabels, minimale doorsnede 1 mm² voor <3 m en 1,5 mm² voor >3 m. Strip 10-15 mm, draai de aders in elkaar en steek ze in de klem door op de kop te drukken.

Hoe sluit ik de luidspreker aan op de versterker?

Verbind de zwarte (-) klem van de luidspreker met de zwarte (-) klem van de versterker, en de rode (+) klem met de rode (+) klem. Let op de polariteit voor een juiste fase.

Wat is de aanbevolen installatiehoogte?

De installatiehoogte moet ongeveer overeenkomen met de oorhoogte van de luisteraar in luisterpositie.

Hoe stel ik het hoogtonenniveau in?

Gebruik de schakelaar op het voorpaneel: -3 dB voor zeer reflecterende ruimtes, 0 dB voor standaardinstelling, +3 dB voor zeer absorberende ruimtes.

Kan deze luidspreker buitenshuis worden gebruikt?

Nee, de Signature IWT 262 is uitsluitend ontworpen voor inbouw binnenshuis, in een plafond of wand.

Wat is het maximale versterkervermogen dat niet mag worden overschreden?

Het nominale vermogen is 130 W (piek 200 W). Gebruik een versterker met een uitgangsvermogen van maximaal 200 W om beschadiging van de luidspreker te voorkomen.

Hoe onderhoud ik het beschermrooster?

Reinig het rooster en de behuizing met een droge, zachte doek. Gebruik geen chemische of schurende middelen.

Wat te doen bij geluidsvervorming?

Zet het volume onmiddellijk lager. Vervorming kan de luidsprekers beschadigen. Controleer of de versterker niet overbelast is.

Wat is de garantieprocedure?

Neem eerst contact op met uw dealer. Indien retourneren nodig is, stuur het apparaat terug in de originele verpakking met ingevulde garantiekaart en aankoopbewijs.

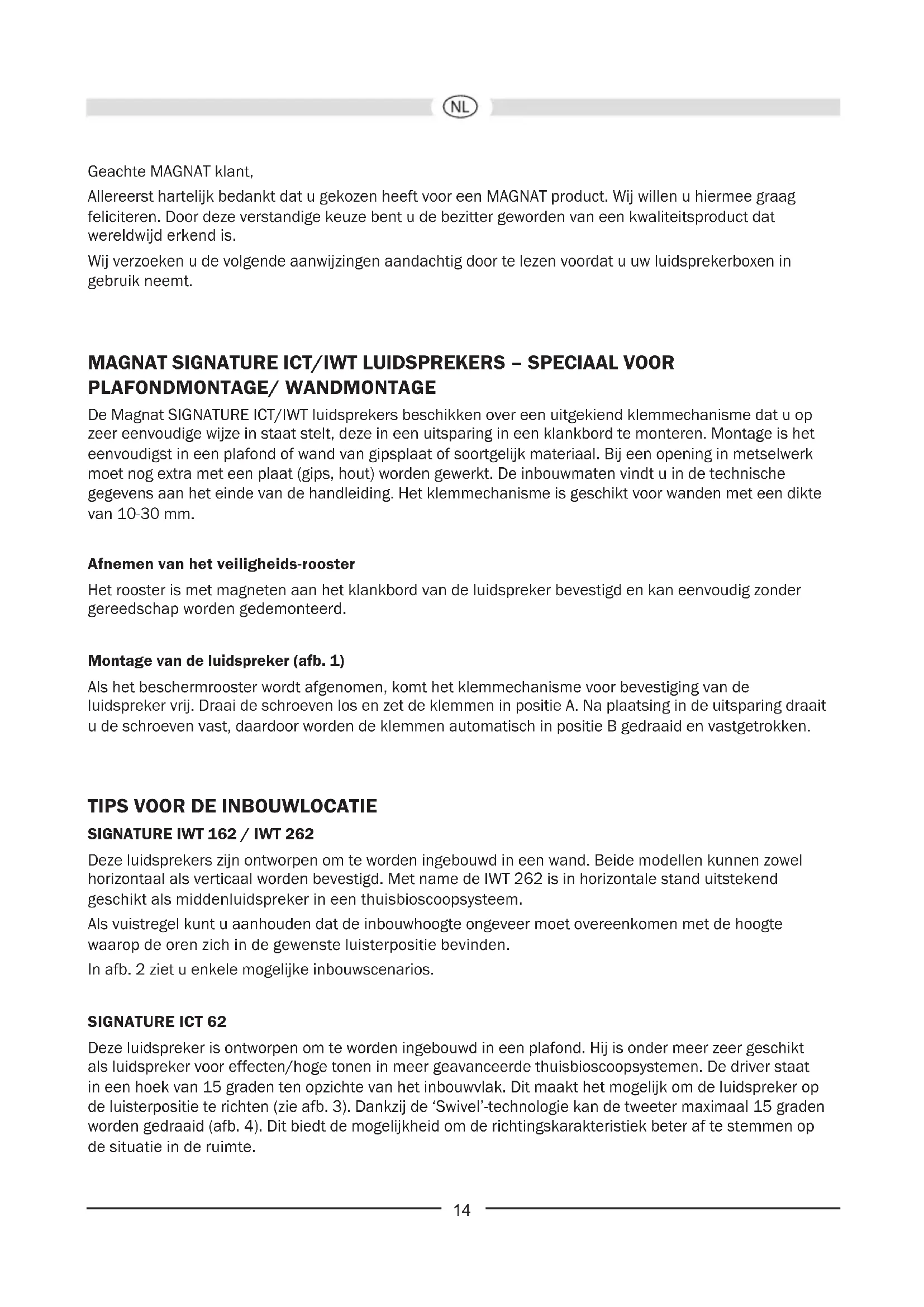

GEBRUIKSAANWIJZING Signature IWT 262 MAGNAT

Allereerst hartelijk bedankt dat u gekozen heeft voor een MAGNAT product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitsproduct dat wereldwijd erkend is.

Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt.

MAGNAT SIGNATURE ICT/IWT LUIDSPREKERS - SPECIAAL VOOR PLAFONDMONTAGE/ WANDMONTAGE

De Magnat SIGNATURE ICT/IWT luidsprekers beschikken over een uitgekiend klemmechanisme dat u op zeer eenvoudige wijze in staat stelt, deze in een uitsparing in een klankbord te monteren. Montage is het eenvoudigst in een plafond of wand van gipsplaat of soortgelijk materiaal. Bij een opening in metselwerk moet nog extra met een plaat (gips, hout) worden gewerkt. De inbouwmaten vindt u in de technische gegevens aan het einde van de handleiding. Het klemmechanisme is geschikt voor wanden met een dikte van 10-30 mm.

Afnemen van het veiligheids-rooster

Het rooster is met magneten aan het klankbord van de luidspreker bevestigd en kan eenvoudig zonder gereedschap worden gedemonteerd.

Montage van de luidspreker (afb. 1)

Als het beschermrooster wordt afgenomen, komt het klemmechanisme voor bevestiging van de luidspreker vrij. Draai de schroeven los en zet de klemmen in positie A. Na plaatsing in de uitsparing draait u de schroeven vast, daardoor worden de klemmen automatisch in positie B gedraaid en vastgetrokken.

TIPS VOOR DE INBOUWLOCATIE

SIGNATURE IWT 162 / IWT 262

Deze luidsprekers zijn ontworpen om te worden ingebouwd in een wand. Beide modellen kunnen zowel horizontaal als verticaal worden bevestigd. Met name de IWT 262 is in horizontale stand uitstekend geschikt als middenluidspreker in een thuisbioscoopsysteem.

Als vuistregel kunt u aanhouden dat de inbouwhoogte ongeveer moet overeenkomen met de hoogte waarop de oren zich in de gewenste luisterpositie bevinden.

In afb. 2 ziet u enkele mogelijke inbouwscenarios.

SIGNATURE ICT 62

Deze luidspreker is ontworpen om te worden ingebouwd in een plafond. Hij is onder meer zeer geschikt als luidspreker voor effecten/hoge tonen in meer geavanceerde thuisbioscoopsystemen. De driver staat in een hoek van 15 graden ten opzichte van het inbouwvlak. Dit maakt het mogelijk om de luidspreker op de luisterpositie te richten (zie afb. 3). Dankzij de 'Swivel'-technologie kan de tweeter maximaal 15 graden worden gedraaid (afb. 4). Dit biedt de mogelijkheid om de richtingskarakteristiek beter af te stemmen op de situatie in de ruimte.

ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW MAGNAT LUIDSPREKERBOXEN

Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 1 mm² en voor langere kabels een kabeldiameter van minimaal 1,5 mm².

De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke standplaats staan. Voor beide kanalen moeten even lange kabels worden gebruikt.

Strip nu de uiteinden van de kabel over een lengte van 10 - 15 mm en twist de uiteinden in elkaar. De luidsprekeraansluitingen zijn uitgerust met een klemmechanisme (afb. 5). Druk op de klemkop en breng het gestripte draaduiteinde in de opening aan de zijkant naar binnen. Door loslaten van de klemkop wordt de kabel veilig vastgezet en een zo goed mogelijk contact gewaarborgd.

Let er bij het aansluiten van de kabels vooral op dat u de polen niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels één kabelader voorzien van een randje of gemarkeerd met een gekleurde streep.

Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn.

HOGE-TONENINSTELLING (AFB. 6)

Hoogwaardige schakelaars op de front van de crossover bieden de mogelijkheid om de klank van het luidsprekersysteem af te stemmen op uw individuele wensen.

Het wordt aanbevolen een instelling te kiezen die optimaal aansluit op de persoonlijke smaak. We raden de volgende standen voor de schakelaar aan voor verschillende ruimten:

Ruimte Voorbeeld Schakel	Istand
Ruimten met weinig geluidsdemping	Harde reflecterende vlakken, tegels, grote glasvlakken, spaarzaam ingerichte ruimten	-3dB
Ruimten met normale geluidsdemping	Vloerbedekking, glasvlakken met vitrage, leren stoffering, ruimten met een normale inrichting	0dB
Ruimten met veel geluidsdemping	Vloerbedekking, wandbekleding, zware gordijnen, ruimten met een uitgebreide inrichting	+3dB

AANSLUITING OP EEN STEREOVERSTERKER

In afb. 7 is de aansluiting van de luidsprekers op een stereoversterker weergegeven.

TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN

Alle MAGNAT-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energie naar de lagtonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect kunnen raken.

Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken – hoewel dit maar zelden voorkomt.

Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing veroorzaakt duidelijk meetbare en hoorbare vervormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers.

Let er daarom bij het instellen van het volume op dat er geen vervorming optreedt en zet de regelaar zodra u hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast kunnen worden.

OVER HET ALGEMEEN...

kunnen versterkers, tuners en CD/DVD-spelers - dus niet alleen bij goedkope producten - niet-hoorbare hoogfrequente trillingen genereren. Als uw hogetonenluidsprekers uitvallen terwijl het geluid zacht of in ieder geval niet hard staat, laat uw installatie dan door een vakman nakijken.

TECHNISCHE GEGEVENS

SIGNATURE ICT 62

Belastbaarheid: 110 / 180 Watt

Impedantie: 4 Ohm

Scheidingsfrequentie: 3100 Hz

Frequentiebereik 32 - 28 000 Hz

Aanbevolen versterkervermogen: 20 - 180 Watt

Bruikbare gevoeligheid (1 Watt/1 m): 91 dB

Buitenafmetingen ∅: 238 mm

Uitsparing ∅: 209 mm

Montagediepte: 130 mm

Gewicht: 1,82 kg

SIGNATURE IWT 162 SIGNATURE IWT 262

Belastbaarheid: 110 / 180 Watt 130 / 200 Watt

Impedantie: 4 Ohm 4 Ohm

Scheidingsfrequentie: 3100 Hz 2900 Hz

Frequentiebereik 32 - 28 000 Hz 30 - 28 000 Hz

Aanbevolen versterkervermogen: 20 - 180 Watt 20 - 200 Watt

Bruikbare gevoeligheid (1 Watt/1 m): 91 dB 91 dB

Buitenafmetingen (BxH): 220 x 320 mm 220 x 491 mm

Uitsparing (BxH): 187 x 287 mm 187 x 459 mm

Montagediepte: 102 mm 100 mm
