BRUKSANVISNING Signature IWT 262 MAGNAT

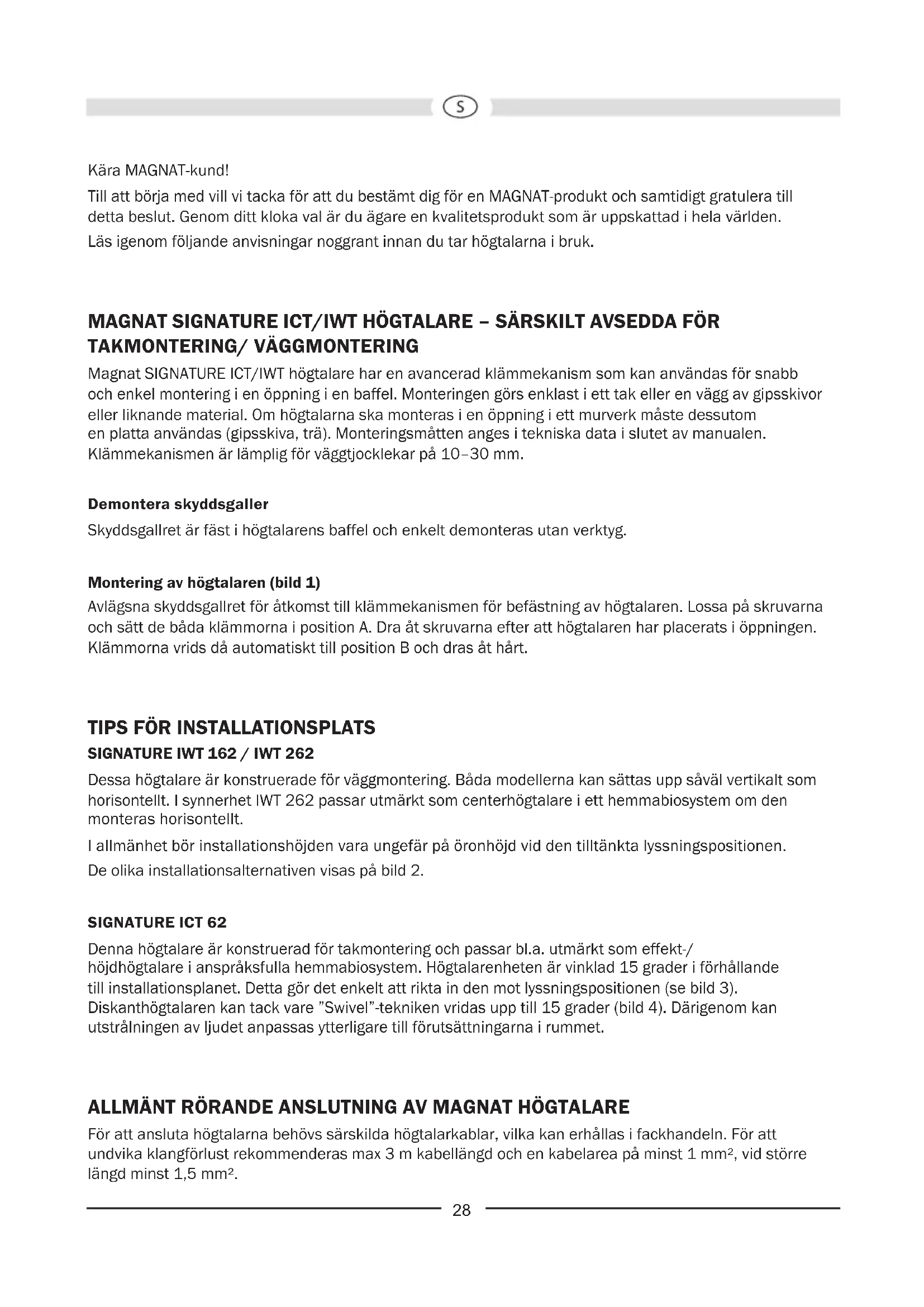

Till att börja med vill vi tacka för att du bestämt dig för en MAGNAT-produkt och samtidigt gratulera till detta beslut. Genom ditt kloka val är du ägare en kvalitetsprodukt som är uppskattad i hela världen.

Läs igenom följande anvisningar noggrant innan du tar högtalarna i bruk.

MAGNAT SIGNATURE ICT/IWT HÖGTALARE – SÄRSKILT AVSEDDA FÖR TAKMONTERING/ VÄGGMONTERING

Magnat SIGNATURE ICT/IWT högtalare har en avancerad klämmekanism som kan användas för snabb och enkel montering i en öppning i en baffel. Monteringen görs enklast i ett tak eller en vägg av gipsskivor eller liknande material. Om högtalarna ska monteras i en öppning i ett murverk måste dessutom en platta användas (gipsskiva, trä). Monteringsmätten anges i tekniska data i slutet av manualen. Klämmekanismen är lämplig för väggtjocklekar på 10–30 mm.

Demontera skyddsgaller

Skyddsgallret är fäst i högtalarens baffel och enkelt demonteras utan verktyg.

Montering av högtalaren (bild 1)

Avlägsna skyddsgallret för åtkomst till klämmekanismen för befästning av högtalaren. Lossa på skruvarna och sätt de båda klämmorna i position A. Dra åt skruvarna efter att högtalaren har placerats i öppningen. Klämmorna vrids då automatiskt till position B och dras åt hårt.

Dessa högtalare är konstruerade för väggmontering. Båda modellerna kan sättas upp såväl vertikalt som horisontellt. I synnerhet IWT 262 passar utmärkt som centerhögtalare i ett hemmabiosystem om den monteras horisontellt.

I allmänhet bör installationshöjden vara ungefär på öronhöjd vid den tilltänkta lyssningspositionen. De olika installationsalternativen visas på bild 2.

SIGNATURE ICT 62

Denna högtalare är konstruerad för takmontering och passar bl.a. utmärkt som effekt-/höjdhögtalare i anspråksfulla hemmabiosystem. Högtalarenheten är vinklad 15 grader i förhållande till installationsplanet. Detta gör det enkelt att rikta in den mot lyssningspositionen (se bild 3). Diskanthögtalaren kan tack vare "Swivel"-tekniken vridas upp till 15 grader (bild 4). Därigenom kan utstrålningen av ljudet anpassas ytterligare till förutsättningarna i rummet.

ALLMÄNT RÖRANDE ANSLUTNING AV MAGNAT HÖGTALARE

För att ansluta högtalarna behövs särskilda högtalarkablar, vilka kan erhållas i fackhandeln. För att undvika klangförlust rekommenderas max 3 m kabellängd och en kabelarea på minst 1 mm², vid större längd minst 1,5 mm².

Förstärkaren resp receivern ska principiellt vara frånkopplade tills alla anslutningar gjorts. Ställ högtalarna på planerad plats för att mäta nödvändig kabellängd. Samma kabellängd bör användas för båda kanalerna.

Avisolera kabeländarna med 10 – 15 mm och tvinna dem därefter. Högtalaranslutningarna är utrustade med en klämanordning (bild 5). Tryck på klämanslutningen och för in den avisolerade kabelträden i hålet på sidan. Släpp klämanslutningen så att kabeln sitter fast säkert och har bästa möjliga elektriska kontakt.

Beakta polningen vid anslutning av kablarna, dvs högtalarnas svarta (-) klämmor anslutas till förstärkarens minusklämmor och högtalarnas röda klämmor (+) till förstärkarens motsvarande plusklämmor. Vid vanliga högtalarkablar är en kabelledare räfflad eller färgmarkerad för att underlätta anslutningen till rätt poler.

Kontrollera igen att kablarna sitter fast ordentligt och att ingen kortslutning har bildats genom t ex utstickande ledare. Detta vore mycket farligt för den anslutna förstärkaren.

DISKANTREGISTERINSTÄLLNING (BILD 6)

Delningsfrekvensen kan ställas in via reglage av hög kvalitet på fronten vilket möjliggör individuell anpassning av ljudet i högtalarsystemet.

Optimal inställning riktar sig efter den egna smaken. Vi rekommenderar följande positioner som grundinställning för olika hörutrymmen:

Utrymme Exempel Position
Lite ljuddämpande omgivning Hårt	reflekterande ytor, kakel, stora glasytor, rum med få möbler	-3dB
Normalt ljuddämpande omgivning	Mattor, glasytor med gardiner, läder, rum med normal möblering	0dB
Starkt ljuddämpande omgivning M	Mattor, polster, tunga gardiner, rum med omfattande möblering	+3dB

ANSLUTNING TILL EN STEREOFÖRSTÄRKARE

I bild 7 visas högtalarnas anslutning vid en stereoförstärkare.

TIPS FÖR ATT UNDVIKA REPARATIONER

Alla MAGNAT-högtalare är inställda på bästa möjliga klang när klangkontrollerna står i mellanläget, dvs vid linjär återgivning av förstärkaren. Vid starkt uppvridna kontroller tillförs bashögtalaren och/eller diskanthögtalaren mer energi, vilket kan leda till att de förstörs.

Om du har en förstärkare med avsevärt högre utgångseffekt än den för boxarna angivna max. tillåtna belastning, kan större ljudstyrka leda till att högtalarna förstörs – vilket emellertid sällan förekommer.

Förstärkare med liten utgångseffekt kan redan vid mellanljudstyrka bli mycket farliga för boxarna, eftersom de lättare överstyrs än starka förstärkare. Denna överstyrning förorsakar tydligt mätbar och hörbar distorsion som är mycket farlig för högtalarna.

Beakta därför eventuell distorsion när du ändrar ljudstyrkan – och sänk den i så fall genast. Den som lyssnar med hög ljudstyrka måste se til att förstärkaren har minst den ugångseffekt med vilken boxarna kan belastas.

ALLMÄNT SAGT...

kan förstärkare, tuner och CD/DVD-spelare – inte endast vid lågprisprodukter – generera hörbara svängningar med hög frekvens. Låt en fackman kontrollera anläggningen om diskanthögtalaren bortfaller vid låg resp mellanljudstyrka.

TEKNISKA DATA

SIGNATURE ICT 62

Max belastning: 110 / 180 W

Impedans: 4 ohm

Brytfrekvens: 3100 Hz

Frekvensområde: 32 - 28 000 Hz

Rekommenderad förstärkareffekt: 20 - 180 W

Verkningsgrad (1 W/1 m): 91 dB

Yttermått ∅: 238 mm

Öppning ∅: 209 mm

Monteringsdjup: 130 mm

Vikt: 1,82 kg

	SIGNATURE IWT 162	SIGNATURE IWT 262
Max belastning: 110 / 180 W	130 / 200 W
Impedans: 4 ohm	4 ohm
Brytfrekvens: 3100 Hz	2900 Hz
Frekvensområde: 32 - 28 000 Hz	30 - 28 000 Hz
Rekommenderad förstärkareffekt: 20 - 180 W		20 - 200 W
Verkningsgrad (1 W/1 m): 91 dB	91 dB
Yttermått (B x H):	220 x 320 mm	220 x 491 mm
Öppning (B x H): 187 x 287 mm	187 x 459 mm
Monteringsdjup: 102 mm	100 mm
Vikt: 2,15 kg	3,42 kg

VI FÖRBEHÅLLER OSS RÄTTEN TILL TEKNISKA ÄNDRINGAR.
