使用説明書 RCSS150 TASCAM

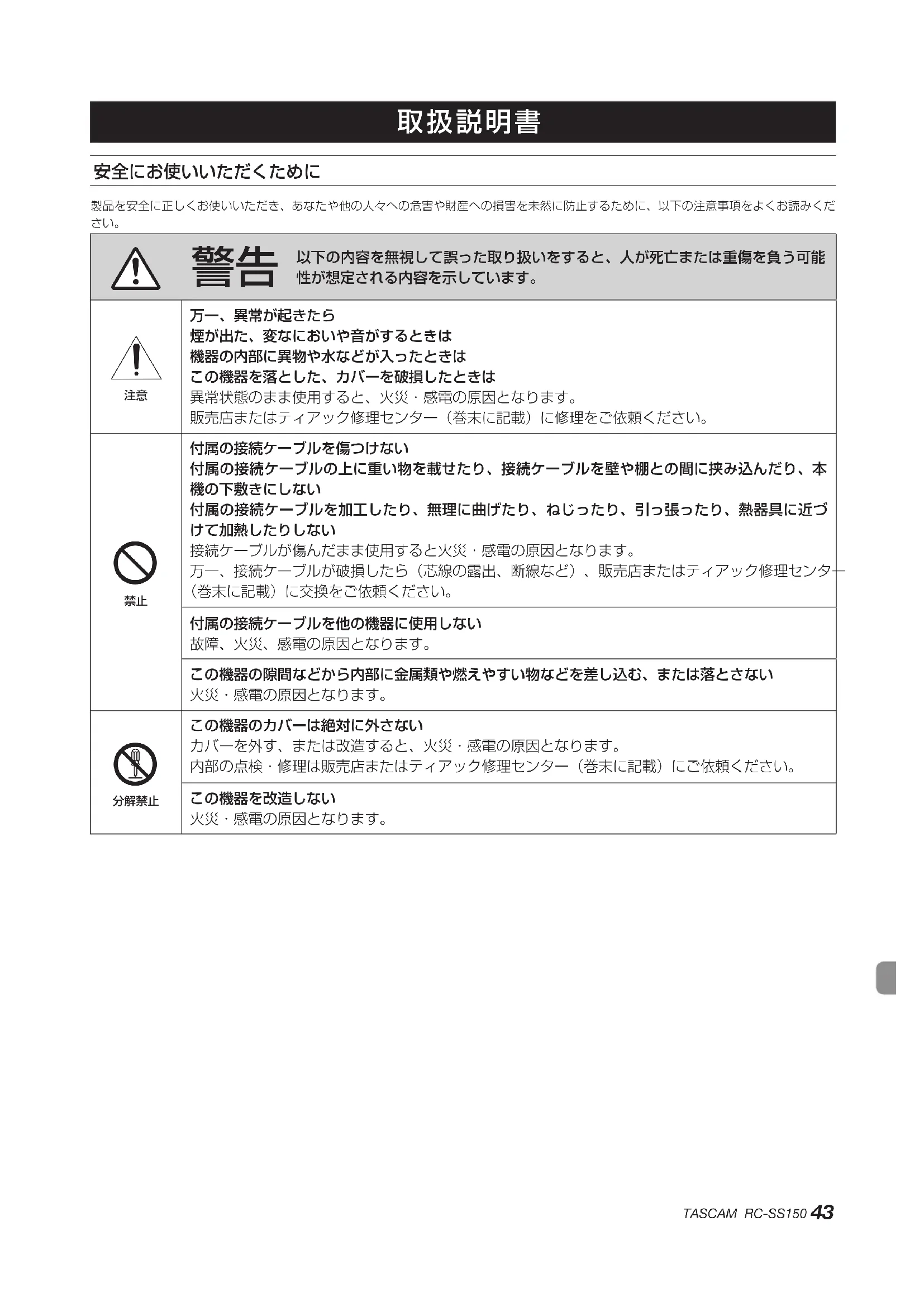

安全にお使いいただくために 製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために、以下の注意事項をよくお読みくだ

以下の内容を無視して誤った取り扱いをすると、人が死亡または重傷を負う可能 性が想定される内容を示しています。

煙が出た、変なにおいや音がするときは 機器の内部に異物や水などが入ったときは この機器を落とした、カバーを破損したときは 異常状態のまま使用すると、火災・感電の原因となります。 販売店またはティアック修理センター（巻末に記載）に修理をご依頼ください。

付属の接続ケーブルを傷つけない 付属の接続ケーブルの上に重い物を載せたり、接続ケーブルを壁や棚との間に挟み込んだり、本

付属の接続ケーブルを加工したり、無理に曲げたり、ねじったり、引っ張ったり、熱器具に近づ

接続ケーブルが傷んだまま使用すると火災・感電の原因となります。 万一、接続ケーブルが破損したら（芯線の露出、断線など）、販売店またはティアック修理センター （巻末に記載）に交換をご依頼ください。 付属の接続ケーブルを他の機器に使用しない 故障、火災、感電の原因となります。 この機器の隙間などから内部に金属類や燃えやすい物などを差し込む、または落とさない 火災・感電の原因となります。

この機器のカバーは絶対に外さない カバーを外す、または改造すると、火災・感電の原因となります。 内部の点検・修理は販売店またはティアック修理センター（巻末に記載）にご依頼ください。

火災・感電の原因となります。44 TASCAM RC-SS150

以下の内容を無視して誤った取り扱いをすると、人が傷害を負う可能性が想定さ れる内容および物的損害のみの発生が想定される内容を示しています。

この機器には、付属の接続ケーブルを使用する それ以外の物を使用すると、故障、火災、感電の原因となります。

ぐらついた台の上や傾いた所など不安定な場所に置かない 湿気やほこりの多い場所に置かない。風呂、シャワー室では使用しない 調理台や加湿器のそばなど油煙や湯気が当たる場所に置かない 火災・感電やけがの原因となることがあります。 接続ケーブルを抜くときは、ケーブルを引っ張らない ケーブルが傷つき、火災・感電の原因となることがあります。 必ずコネクターを持って抜いてください。

濡れた手でコネクターを抜き差ししない 感電の原因となることがあります。

5年に1度は、機器内部の掃除を販売店またはティアック修理センター（巻末に記載）にご相談く

内部にほこりがたまったまま、長い間掃除をしないと火災や故障の原因となることがあります。 特に、湿気の多くなる梅雨期の前に行うと、より効果的です。なお、掃除費用については、ご相 談ください。TASCAM RC-SS150

このたびは、TASCAM DIRECT PLAY REMOTE RC-SS150を

お買い上げいただきまして、誠にありがとうございます。

本機は、カラー LCDで直観 的 な操作 が 可能な、SS-R250N ／

SS-CDR250N用ポン出しリモートコントロールユニットです。 ご使用になる前に、この取扱説明書をよくお読みになり、正しい取 り扱い方法をご理解いただいた上で、末永くご愛用くださいますよ うお願い申し上げます。お読みになったあとは、いつでも見られる 所に保管してください。 また取扱説明書は、TASCAMのウェブサイト（https://tascam. jp/jp/）からダウンロードすることができます。

カラー LCDとその周囲に配置された12個のポン出しで直感的

LCDにファイル名、タイムカウンター、レベルメーターと動作

1つのリストにつき96の音源ソースをエントリー可能（12音 源 x8ページ分）、リストの切り換えも可能

金属製の筐体で長期の使用に耐える頑丈な設計

SS-R250N ／ SS-CDR250N本体から電源供 給 を 受 け動作

本製品の構成は、以下の通りです。 梱包箱と梱包材は、後日輸送するときのために保管してください。 付属品が不足している場合や輸送中の損傷が見られる場合は、タス カム カスタマーサポート（巻末に記載）までご連絡ください。

本機および外部機器のボタン／端子などを「LOAD [TIME DISPLAY] ボタン」のように太字で表記します。

ディスプレーに表示される文字を ON のように表記します。接続 対象機器本体のディスプレーに表示される場合も同様です。

必要に応じて追加情報などを、「ヒント」、「メモ」、「注意」とし

本機をこのように使うことができる、といったヒントを記載し

補足説明、特殊なケースの説明などを記載します。

指示を守らないと、人がけがをしたり、機器が壊れたり、デー タが失われたりする可能性がある場合に記載します。

本機の動作保証温度は、摂氏5度〜 35度です。

次のような場所に設置しないてください。故障の原因となります。

窓際などの直射日光が当たる場所 暖房器具のそばなど極端に温度が高い場所

パワーアンプなど熱を発生する機器の上に本機を置かないでく

本機を寒い場所から暖かい場所へ移動したときや、寒い部屋を暖め た直後など、気温が急激に変化すると結露を生じることがあります。 結露したときは、約1 〜 2時間放置してから電源を入れてお使いく

製品の汚れは、柔らかい乾いた布で拭いてください。化学ぞうきん、 ベンジン、シンナー、アルコールなどで拭かないでください。表面 を傷める、または色落ちさせる原因となります。

TASCAMのウェブサイトにて、オンラインでのユーザー登録をお

この製品には、保証書が添付（巻末に記載）されています。大 切に保管してください。万が一販売店の捺印やご購入日の記載 がない場合は、無料修理保証の対象外になりますので、ご購入 時のレシートなどご購入店・ご購入日が確認できる物を一緒に

保証期間は、お買い上げ日より1年です。保証期間中は、記載 内容によりティアック修理センター（巻末に記載）が無償修理 致します。その他の詳細については、保証書をご参照ください。

保証期間経過後、または保証書を提示されない場合の修理など については、お買い上げの販売店またはティアック修理センター （巻末に記載）にご相談ください。修理によって機能を維持でき る場合は、お客様のご要望により有料修理致します。

万一、故障が発生した場合は使用を中止し、必ず電源プラグを コンセントから抜いて、お買い上げの販売店またはティアック 修理センター（巻末に記載）までご連絡ください。修理を依頼 される場合は、次の内容をお知らせください。 なお、本機の故障、もしくは不具合により発生した付随的損害（録 音内容などの補償）の責については、ご容赦ください。

お問い合わせ先については、巻末をご参照ください。

本機を廃棄する場合に必要となる収集費などの費用は、お客様 のご負担になります。TASCAM RC-SS150

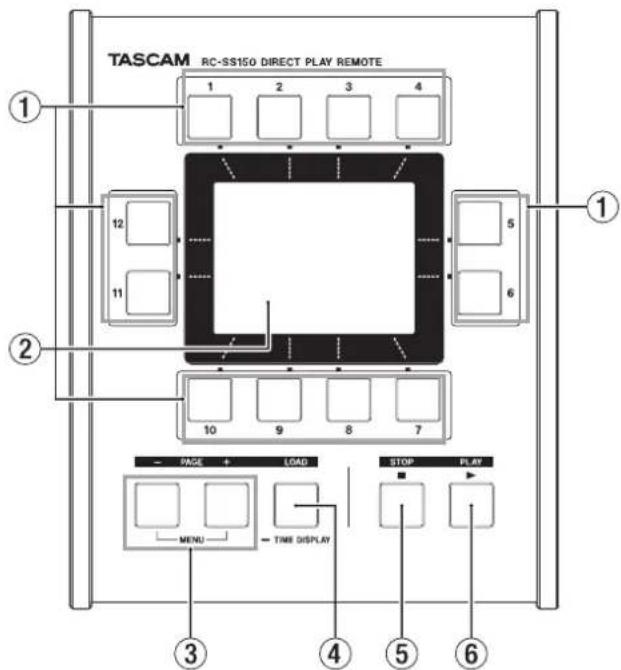

1 1-12ボタン（フラッシュ再生ボタン） ホーム画面表示中にこのボタンを押すと、各ボタンにアサイン されているトラックを再生します。 トラックがフラッシュロードされているときは、瞬時に再生（フ ラッシュ再生）を開始します。 フラッシュロードされていないときは、通常の再生開始動作に

メニュー画面表示中は、メニュー項目や設定値の選択を行います。 プレイリスト選択画面表示中は、プレイリストの選択を行います。 2 カラーディスプレー 解像度320x240ドットの3.5インチTFTカラーディスプレー です。各種情報を表示します。

ディスプレーは非常に精密度の高い技術で作られており、 99.99％以上の有効画素があります。まれに画素欠け、黒や赤 の点が現れたままになることがありますが、これは故障ではあ

3 PAGE －／＋ [MENU] ボタン ホーム画面表示中にこのボタンを押すと、ページの切り換えを

ページ毎に各フラッシュ再生ボタンにはトラックがアサインさ れており、ページの切り換えでアサインされているトラックが

アサイン方法は、SS-R250N ／ SS-CDR250Nの取扱説明書

第6章「プレイリストの編集」をご参照ください。 ＋ボタンを押すと次のページに切り換わります。最終ページで は先頭ページに切り替わります。 －ボタンを押すと前のページに切り換わります。先頭のページ では最終ページに切り替わります。 ホーム画面表示中に－／＋ボタンを同時に押すと、メニュー画

メニュー画面表示中は、カラーディスプレーの輝度調節ができ

プレイリスト選択画面表示中は、プレイリストが12個より多い 場合にこのボタンでページを切り換えることができます。また、 −／＋ボタンを同時に押すとメニュー画面に戻ります。

本機では、プレイエリア設定で指定されたエリア内にある音源 の1番目〜 96番目（12音源 x8ページ分）までが操作できます。

4 LOAD [TIME DISPLAY] ボタン

ホーム画面表示中にこのボタンを押すと、SS-R250N ／ SS- CDR250N本体がフラッシュロード可能なプレイモードになっ ている場合は、フラッシュロードします。 ホーム画面表示中にこのボタンを押し続けるとトラック時間表 示がトラック先頭からの経過時間またはトラックの終わりまで の残り時間 に交互に切り換わります。 プレイリスト選択画面表示中にこのボタンを押すと、選択した プレイリストをフラッシュロードします。 メニュー画面表示中にこのボタンを押すと、ホーム画面に戻り

6 PLAYボタン 停止／再生待機中にこのボタンを押すと再生を開始します。

付属のRS-232C接続ケーブルでSS-R250N ／ SS-CDR250N

接続ケーブルの抜き差しは、SS-R250N ／ SS-CDR250N本

体の電源を切った状態で行ってください。 電源を入れたまま抜き差しをすると、故障の原因となります。48 TASCAM RC-SS150

1 フラッシュ再生インジケーター表示部 左上にトラック番号またはプレイリスト内の番号が表示されま

フラッシュ再生ボタンにアサインされているときは、トラック の長さ（時：分）とタイトルが表示されます。 フラッシュロードされている場合は橙色で点灯し、フラッシュ ロードされていない場合は灰色になります。 再生できない場合は赤色で点灯します。 再生待機時は、橙色で点滅します。 再生中は緑色で点灯してトラック番号表示は t になります。 再生中の（時：分）表示は、タイムカウンター表示がトラック 先頭からの経過時間のときはトラックの終わりまでの残り時間、 トラックの終わりまでの残り時間のときはトラック先頭からの

2 トラック番号表示 再生中のトラック番号またはプレイリスト内の番号を表示しま

3 トランスポートステータス表示 現在のトランスポートの状態をアイコン表示します。

リピート再生がオンのときは、アイコンが白色

リピート再生がオフのときは、アイコンは消灯

あらかじめ登録しておいたトラックを瞬時に再 生開始することができるフラッシュスタート機

アイコンが白色に点灯します。 フラッシュスタート機能が無効です。 アイコンは消灯します。 6 ページ番号表示 PAGE －／＋ [MENU] ボタンで切り換えたページの番号を表 示します。ペ−ジにアサインされるトラック番号またはプレイ リスト内の番号は、以下の通りです。

85-96 7 タイムカウンター表示 現在のトラックのトラック先頭からの経過時間またはトラック の終わりまでの残り時間（時：分：秒）を表示します。 ホーム画面表示中にロードボタンを押し続けると、トラック先 頭からの経過時間またはトラックの終わりまでの残り時間に交

トラック先頭からの経過時間またはトラックの終わりまでの残 り時間表示の状態は、電源をオフにしても保持されます。 8 タイムバー表示 現在の再生位置を表示します。 タイムカウンター表示の状態によって表示内容が異なります。

9 レベルメーター 再生レベルを表示します。 0 オートレディ状態表示

オートレディ設定がオンのときは、アイコンが

オートレディ設定がオフのときは、アイコンは

オートキュー設定がオンのときは、アイコンが

オートキュー設定がオフのときは、アイコンは

インクリメンタルプレー設定がオンのときは、 アイコンが白色に点灯します。 インクリメンタルプレー設定がオフのときは、 アイコンは消灯します。TASCAM RC-SS150

ホーム画面表示中にPAGE －／＋ [MENU] ボタンを同時に押すと、メニュー画面が表示されます。ダイレクトプレイスタート（ポン出し）に関連するSS-R250N ／SS-CDR250N本体の設定を確認／変更することができます。

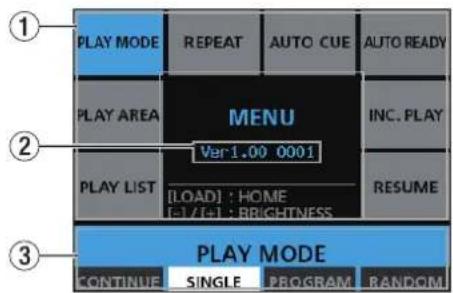

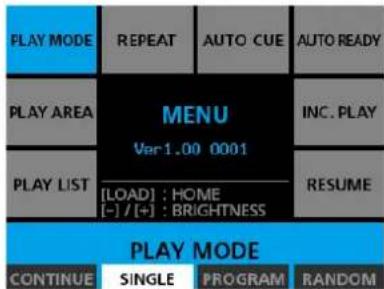

[ PLAY MODE 選択時] 1 メニュー項目表示部 メニュー画面表示中、ホーム画面のフラッシュ再生インジケーター表示部がメニュー項目表示に切り換わります。 1-6ボタンと11-12ボタンに割り当てられた各メニュー項目は、 以下の通りです。ボタン メニュー項目 機能 PLAY MODE再生モードの設定 REPEATリピート再生機能を設定 AUTO CUEオートキューの設定 AUTO READYオートレディの設定 INC.PLAYインクリメンタルプレーの設定 RESUMEレジューム再生の設定 PLAY LISTプレイリストの選択 PLAY AREA再生範囲の設定 2 システムバージョン表示 本機のシステムファームウェアバージョンを表示します。 3 メニュー項目選択肢表示部 メニュー画面にて選択したメニュー項目の選択肢を表示します。7-10ボタンに割り当てられた選択肢を表示します。 各画面の操作は、以下の操作で行います。 メニュー項目表示部の対応するボタンを押します。選択されている項目は青色です。 設定を確認／変更するには： メニュー項目選択肢表示部に選択されているメニュー項目の現在の設定が白色で表示されます。設定を変更する場合は、メニュー項目選択肢表示部にあるボタン（7 〜 10）を押します。 [ PLAY MODE 選択時]

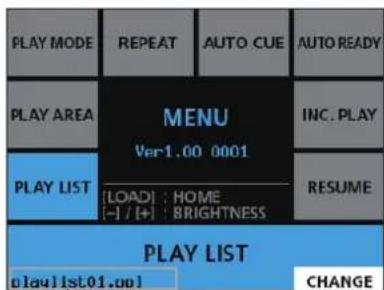

ただし、 PLAY LIST のみ下のように表示され、7（CHANGE）ボタンを押すとプレイリスト選択画面に切り換わります。

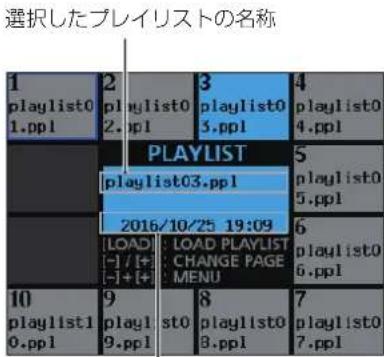

カレントプレイリストの名称 プレイリスト選択画面では、ホーム画面のフラッシュ再生インジケーター表示部にプレイリストの一覧が表示されます。選択されているプレイリストは青色で表示され、カレントプレイリストは青色で囲われて表示されます。 1 〜 12ボタンを押してプレイリストを選択しLOAD [TIME DISPLAY] ボタンを押すと、選択したプレイリストがカレントプレイリストに設定され同時にディスプレーの表示がホーム画面に戻ります。プレイリストが12個より多い場合は、PAGE －／＋ [MENU] ボタンでページを切り換えて選択することができます。 選択したプレイリストの名称 選択したプレイリストが保存された日時 [プレイリストが10個の場合]

プレイリストの表示順番は、SS-R250N ／ SS-CDR250N本

体で管理されている順番で表示されます。また、表示順番を変 更することはできません。50 TASCAM RC-SS150 ホーム画面に戻るには：

メニュー画面表示中に、LOAD [TIME DISPLAY] ボタンを押

します。PAGE －／＋ [MENU] ボタンを同時に押しても、ホー

プレイリスト選択画面では、PAGE －／＋ [MENU] ボタンを 同時に押しても、メニュー画面に戻ります。 ディスプレーの輝度調節 必要に応じて、ディスプレーの明るさを調節することができます。 メニュー画面を表示し、PAGE －／＋ [MENU] ボタンを押すこ とによりディスプレーの輝度調節ができます。

ディスプレーの輝度調節は、電源をオフにしても保持されます。

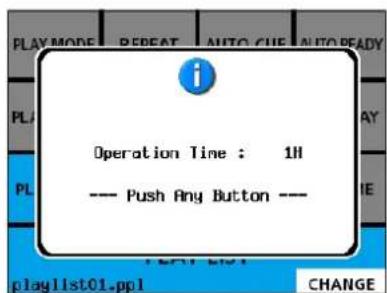

メニュー画面表示中にLOAD [TIME DISPLAY] ボタンを押しな

がらSTOPボタンを押すと、下記のように本機の稼働（通電）時間 をポップアップウィンドウ表示します。 ポップアップウィンドウは、何かボタンを押すと閉じます。

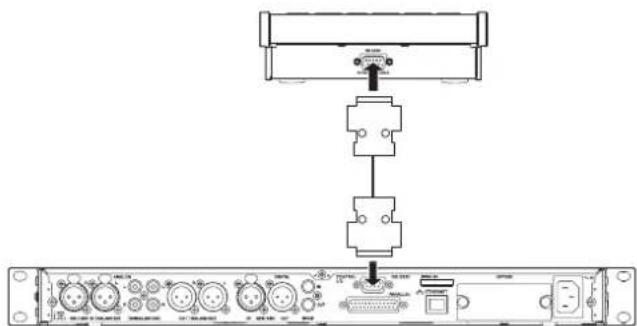

本機リアパネルのRS-232C端子とSS-R250N／ SS-CDR250N

のRS-232C端子を付属のRS-232C接続ケーブルを使って接続し

接続ケーブルの抜き差しは、SS-R250N ／ SS-CDR250N本

体の電源を切った状態で行ってください。 電源を入れたまま抜き差しをすると、故障の原因となります。

本機を使用するにあたり、下記のように接続する本体機器側の通信 設定を行う必要があります。

SS-R250N ／ SS-CDR250Nの場合

SS-R250N ／ SS-CDR250NのMENU [JOG] ボタンを押

REMOTE ページの RS-232C 項目を選択し、 RS-232C 画面を表示

RS-232C 画面の各項目の設定値を、以下に設定します。 RC-232C 画面の項目

各項目の設定が終了したら、SS-R250N ／ SS-CDR250N

のHOME/DISPLAYボタンを押して、ホーム画面に戻ります。TASCAM RC-SS150

以下にポップアップメッセージの一覧表を示します。 RC-SS150では、状況に応じてポップアップメッセージが表示されますが、それぞれのメッセージの内容を知りたいとき、および対処方法を 知りたいときにこの表をご覧ください。 メッセージ 内容と対処方法 Cannot Change Now Currently Playing. 再生中に変更できない項目です。 Cannot Change Now Currently Recording. 録音中に変更できない項目です。 Cannot use Flash Load and Playback. Playlist has no tracks. プレイリストにトラックが未登録ですので、フラッシュロードおよび再生を行うことができませ

Cannot use Flash Load and Direct Play in Random playback mode. ランダム再生モードでは、フラッシュロードおよびダイレクトプレーを行うことができません。 Communication is not available. Cannot communicate with Main Unit. 本体機器と通信ができません。 本体機器側の通信設定を確認してください。 本体機器との接続状態を確認してください。 Flash Loading … フラッシュスタート情報の読み込み中です。 Loading Playlist … プレイリストをロード中です。 Operation failed. 何らかの原因で処理が実施できませんでした。

DC12V（SS-R250N ／ SS-CDR250N本体から供給）

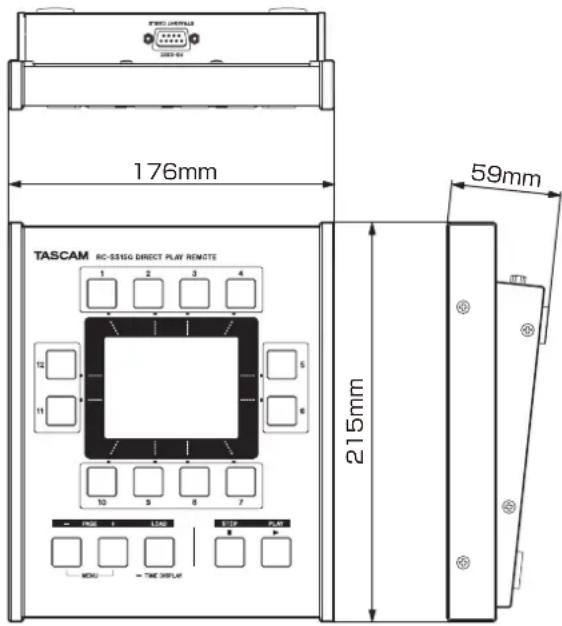

176 x 59 x 215mm（幅 x 高さ x 奥行き）

5 〜 35℃ 接続（RS-232Cシリアルポート） コネクター： D-Sub 9ピン（メス型 インチ規格） 接続ケーブル： D-Sub 9ピン・ストレートケーブル （15m以内） 通信速度： 57600 bps データビット： 8ビット

取扱説明書のイラストが一部製品と異なる場合があります。

製品の改善により、仕様および外観が予告なく変更することが あります。52 TASCAM RC-SS150 この製品の取り扱いなどに関するお問い合わせは タスカム カスタマーサポート　〒206-8530　東京都多摩市落合1-47 0570-000-809 一般電話・公衆電話からは市内通話料金でご利用いただけます。受付時間は、10:00 〜 12:00 ／ 13:00 〜 17:00 です。（土・日・祝日・弊社指定休日を除く） 0ナビダイヤルがご利用いただけない場合

電話：042-356-9137 ／ FAX：042-356-9185

故障・修理や保守についてのお問い合わせは ティアック修理センター　〒358-0026　埼玉県入間市小谷田858 0570-000-501 一般電話・公衆電話からは市内通話料金でご利用いただけます。受付時間は、9:30 〜 17:00です。（土・日・祝日・弊社指定休日を除く） 0ナビダイヤルがご利用いただけない場合

電話：04-2901-1033 ／ FAX：04-2901-1036

■ 住所や電話番号は、予告なく変更する場合があります。あらかじめご了承ください。〒206-8530 東京都多摩市落合1-47TASCAM RC-SS150
