製品タイプ	グラフィックカード
ブランド	ASUS
モデル	DRAGON GTX1070TOP8G
グラフィックチップセット	NVIDIA GeForce GTX 1070
ビデオメモリ	8GB GDDR5
インターフェース	PCI Express 3.0 x16
映像出力	2x HDMI 2.0、2x DisplayPort 1.4、1x DVI-D
最大解像度	DisplayPort経由で7680 x 4320 (8K)
寸法	298 x 134 x 52 mm
重量	約1.1kg
必要電源	500W以上
電源コネクタ	1x 8ピン + 1x 6ピン PCIe
主な機能	オーバークロック、ゲーミングブースター、XSplit Gamecaster、GPU Tweak II
プリセットプロファイル	OCモード、サイレントモード、ゲーミングモード、マイプロファイル
付属ソフトウェア	ASUS GPU Tweak II
メンテナンスと清掃	乾燥したエアダスターで定期的にほこりを除去。湿気を避けてください。
安全注意	ケースを開けないでください。清掃前に電源を抜いてください。子供の手の届かない場所に保管してください。
交換部品と修理可能性	部品は別売りされていません。ASUSサポートにお問い合わせください。
一般情報	保証期間2年。Windows 10/8/7 (64/32ビット)対応。

よくある質問 - DRAGON GTX1070TOP8G ASUS

ASUS DRAGON GTX1070TOP8G グラフィックカードの取り付け方法は？

マザーボードの空いているPCIe x16スロットにカードを挿入し、PCIe電源コネクタ（1x 8ピンと1x 6ピン）を接続し、ASUSまたはNVIDIAのサイトから最新のNVIDIAドライバーをインストールします。

このカードに推奨される電源は？

2つのPCIeコネクタ（8ピンと6ピン）を備えた最低500Wの電源が推奨されます。オーバークロックの場合は550W以上を推奨します。

GPU Tweak IIを使ってカードをオーバークロックするには？

GPU Tweak IIを起動し、プロフェッショナルモードに切り替え、プロファイルを選択または作成し、周波数と電圧を調整し、適用をクリックします。温度に注意してください。

利用可能なプリセットプロファイルは？

プロファイルは：OCモード（オーバークロック）、サイレントモード（静音）、ゲーミングモード（バランス）、マイプロファイル（カスタム）です。GPU Tweak IIで選択できます。

Gaming Boosterの機能は？

Gaming Boosterは、Windowsの視覚効果を無効にし、不要なサービスを停止し、システムメモリをデフラグしてゲームパフォーマンスを最適化します。シンプルモードから有効にできます。

ドライバーまたはVBIOSのアップデート方法は？

GPU Tweak II（設定）のライブアップデート機能を使用して、アップデートを確認およびダウンロードします。自動または手動でインストールを選択できます。

許容最大温度は？

通常使用時の負荷温度は85°Cを超えないようにしてください。超えた場合は、オーバークロックを減らすか、ケースの冷却を改善してください。

このカードは4Kモニターに対応していますか？

はい、GTX 1070はHDMIまたはDisplayPort経由で4K（3840x2160）をサポートしています。負荷の低いゲームでは8Kまで対応可能です。

グラフィックカードの清掃方法は？

PCの電源を切り、電源プラグを抜きます。乾燥エアダスターを使ってファンとヒートシンクのほこりを吹き飛ばします。指でコンポーネントに触れないでください。

カードが認識されない場合の対処法は？

PCIeスロットへの正しい挿入、電源接続、およびモニターがカードに接続されていること（マザーボードではない）を確認してください。ドライバーを再インストールするか、別のPCでテストしてください。

使用説明書 DRAGON GTX1070TOP8G ASUS

ASUS GPU Tweak II は、ASUS ビデオカード専用の高性能リアルタイムハードウェアモニターツールです。「Simple Mode」と「Professional Mode」の2つのモードがあり、Simple Mode では複数のプロファイルで簡単に、Professional Mode ではクロックや電圧を手動で細かく調整することができ、あなたのビデオカードのパフォーマンスを最大限に発揮させることができます。

Simple Mode には、次の4つのプロファイルが用意されています。

OC Mode

Silent Mode

Gaming Mode

My Profile

システム要件

• AMD 7000シリーズ以降のGPU搭載ビデオカード・NVIDIA® 600シリーズ以降のGPU搭載ビデオカード
• Microsoft Windows® 10/8/8.1/7 (32bit/64bit)

GPU Tweak II をインストールする

1. 対象のASUS製ビデオカードをシステムに取り付け、製品に付属のDVDまたはASUS公式サイトからダウンロードしてビデオカードドライバーをインストールします。 2. 製品に付属のDVDまたはASUS公式サイトからダウンロードしてASUS GPU Tweak II をインストールします。
2. 画面の指示に従い、インストールを完了してください。

GPU Tweak II を起動する

デスクトップ上のASUS GPU Tweak II アイコンをダブルクリックするか、「スタート」→「プログラム」→「ASUS」→「ASUS GPU Tweak II」の順にクリックし、プログラムを起動します。

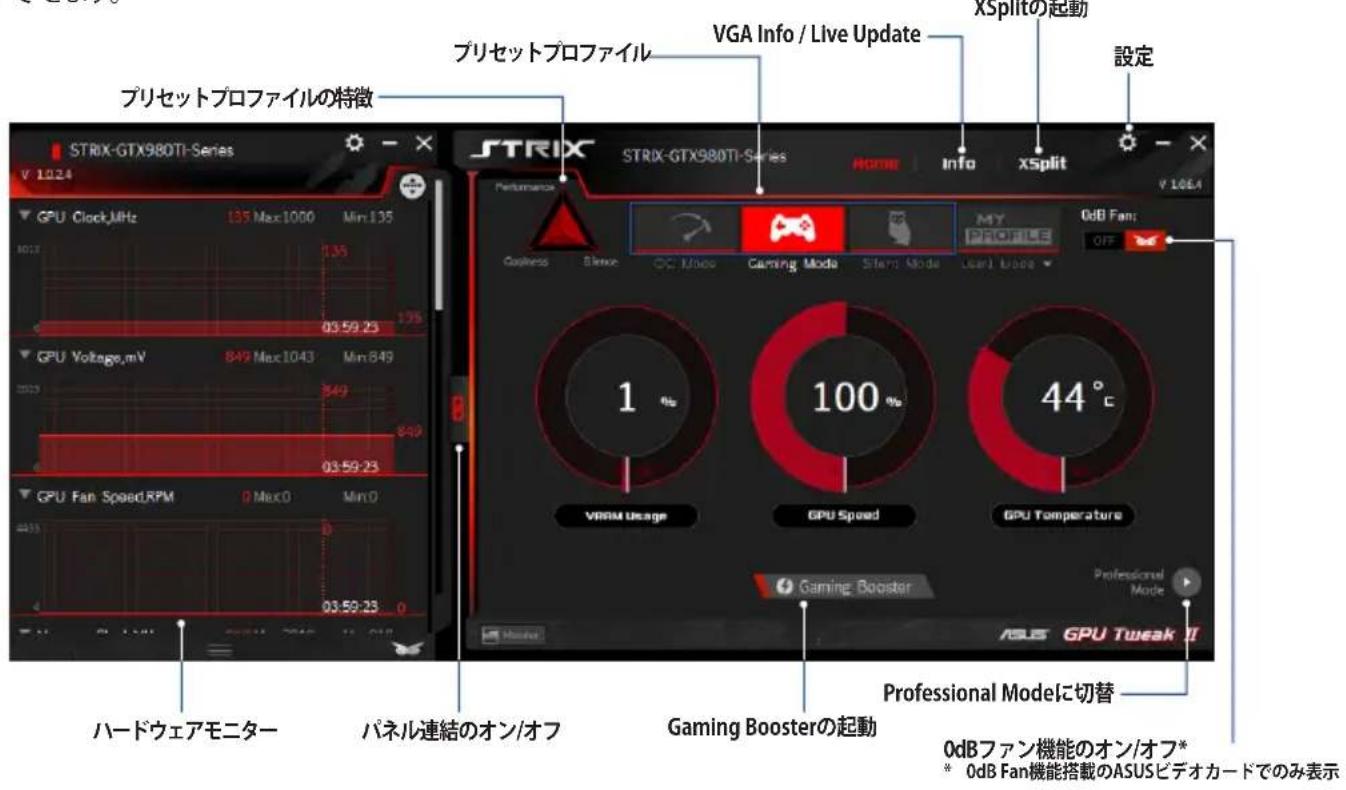

Simple Mode

Simple Modeは、プロセットプロフィルを選択するだけで簡単にパフォーマンスを調整することができます。また、Gaming Booster機能を使用すると、ゲームプレイのためにWindowsの設定を変更することができます。

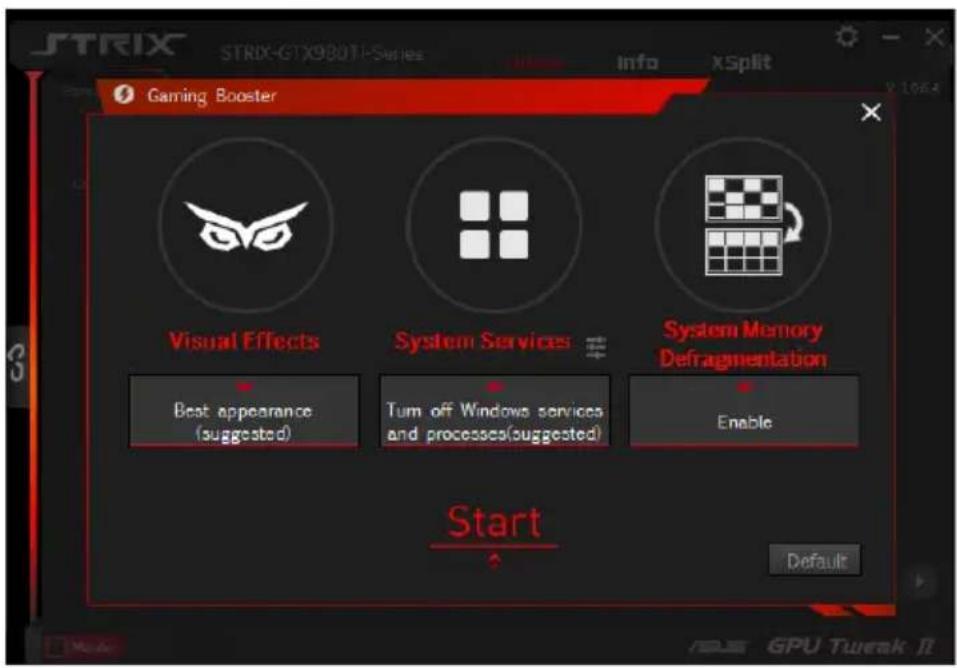

Gaming Booster

Gaming Boosterは、Windowsのシステム設定を変更することでゲームのパフォーマンスを向上させる機能です。この設定を行うと、ゲームを最適化することができます。その効果はPCを再起動すると元に戻ります。

Gaming Boosterは、次のシステム設定を変更することができます。

・Visual Effects: Windowsの視覚効果を無効にします。 ・System Services: Windowsのサービスを停止します。停止するサービスは手動で設定することができます。 ・System Services setting: 停止するWindowsのサービスを選択します。 ・System Memory defragmentation: 実行中のプログラムを閉じることなく、メモリのデフラグ（再配置・整理）を行います。

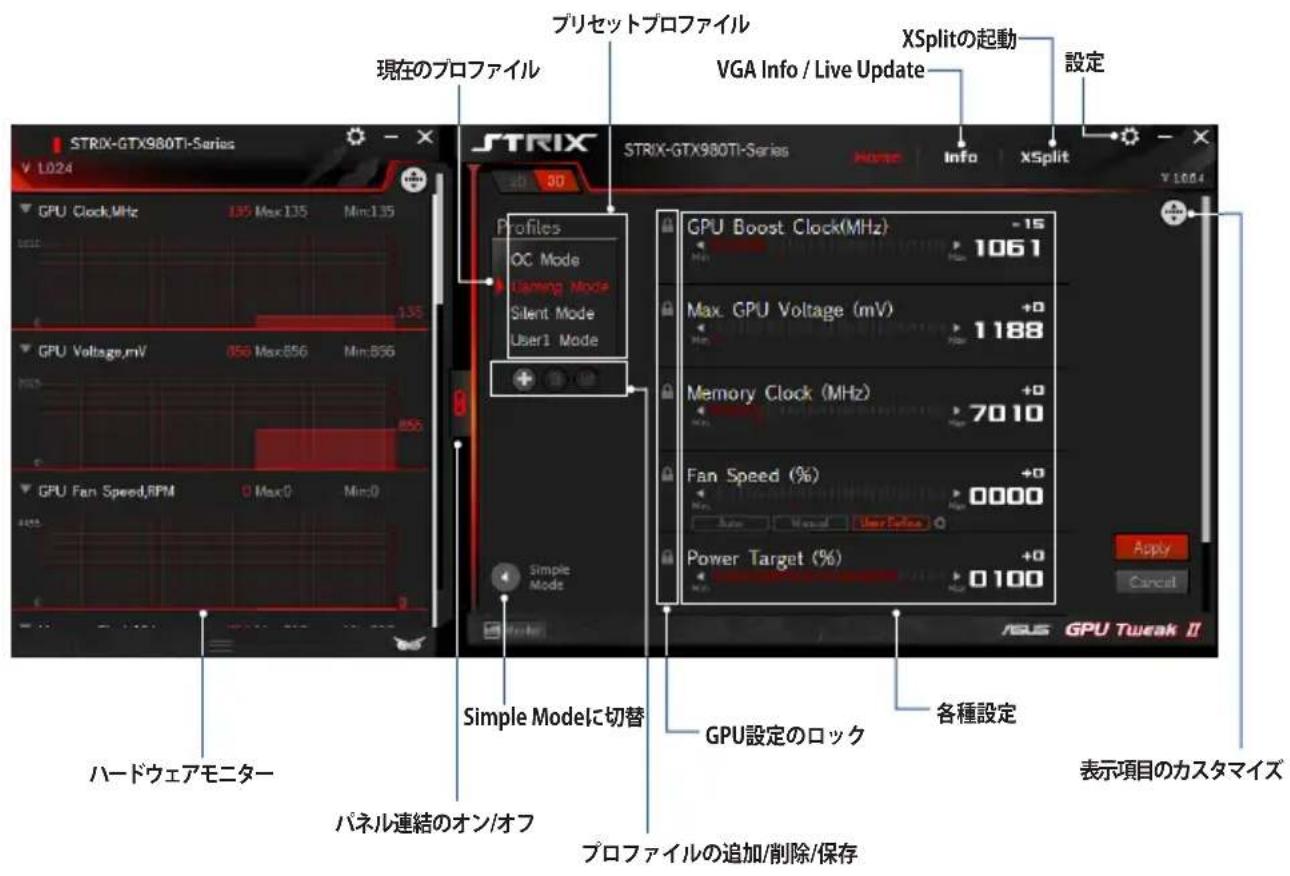

Professional Mode

Professional Modeは、クロックや電圧など各種の詳細な設定を行うことができます。

□FALILの設定

1. 設定の変更を進行し、プロフィルを選択します。
2. クロック、電圧、ファンスピードなどの各項目を設定します。
3. 設定を適用します。

□FALILo

1. クリックし、プロフィル名を入力します。
2. クロック、電圧、ファンスピードなどの各項目を設定します。
3. プロフィルを保存します。

□FALILの適用

• 使用説明書の手順に従って選択し、Applyをクリックしてください。

□FALILの削除

• 削除したい項目を選択し、クリックしてください。

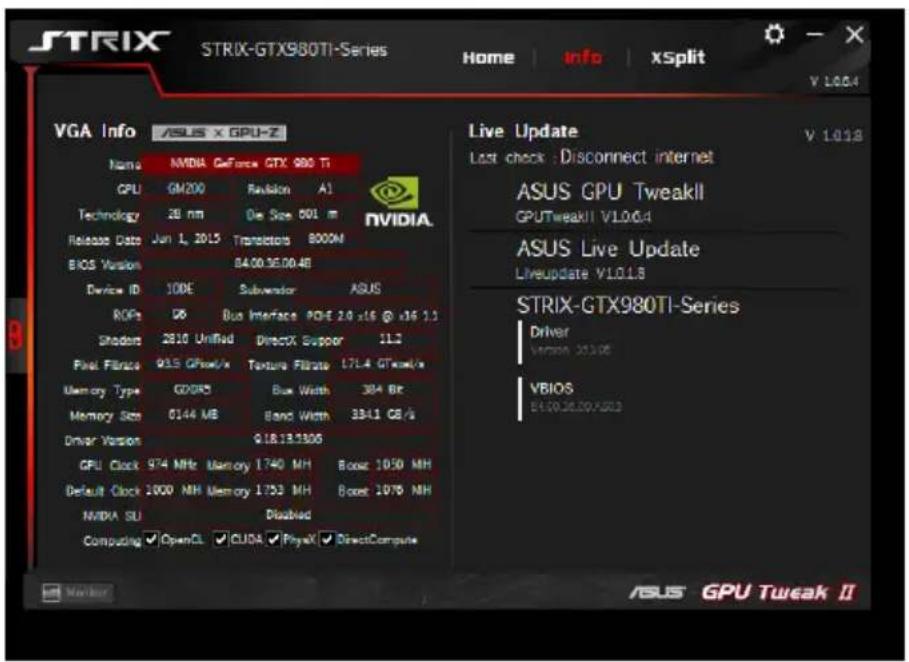

VGA Info / Live Update

ご使用のビデオカードやソフトウェアの情報を表示します。また、インターネットを通じてVBIOSを更新することができます。

参考：Live Update機能を使用するにはインターネット接続が必要です。

XSplitを起動する

XSplit Gamecasterを起動することができます。プログラムがインストールされていない場合は、XSplit Gamecasterのダウンロードページにアクセスしてください。

参考：XSplit Gamecasterの詳細は、ウェブページをご覧ください。

(http://www.asus.com/event/2015/VGA/XSPLIT/index.aspx)

設定

設定画面では、GPU Tweak IIの各種設定を変更することができます。

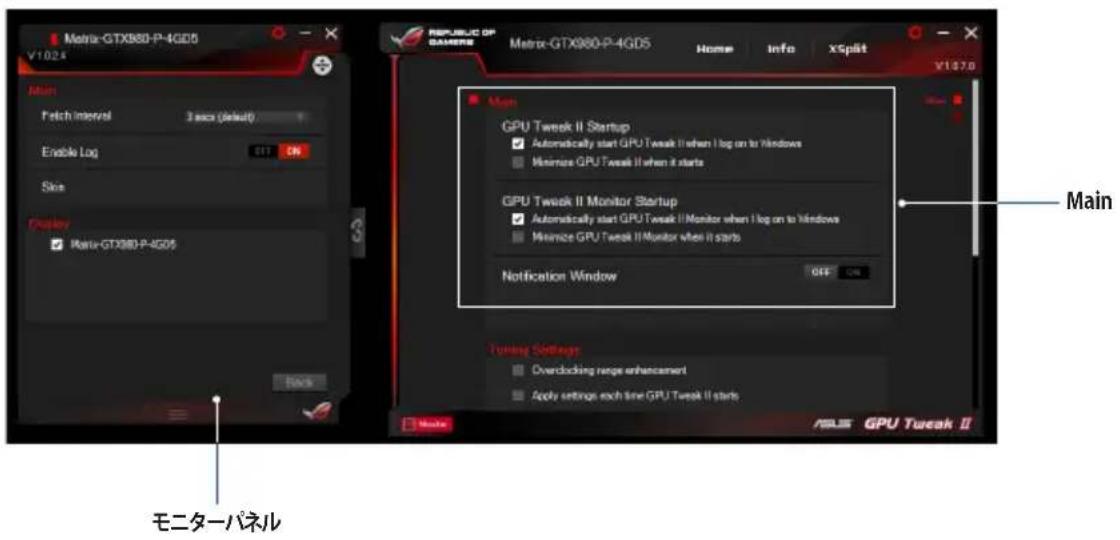

Main

GPU Tweak IIの起動や通知に関する設定を行うことができます。

• Windows起動時のGPU Tweak II起動設定
• Windows起動時のGPU Tweak IIの起動設定・通知ウィンドウのオン/オフ

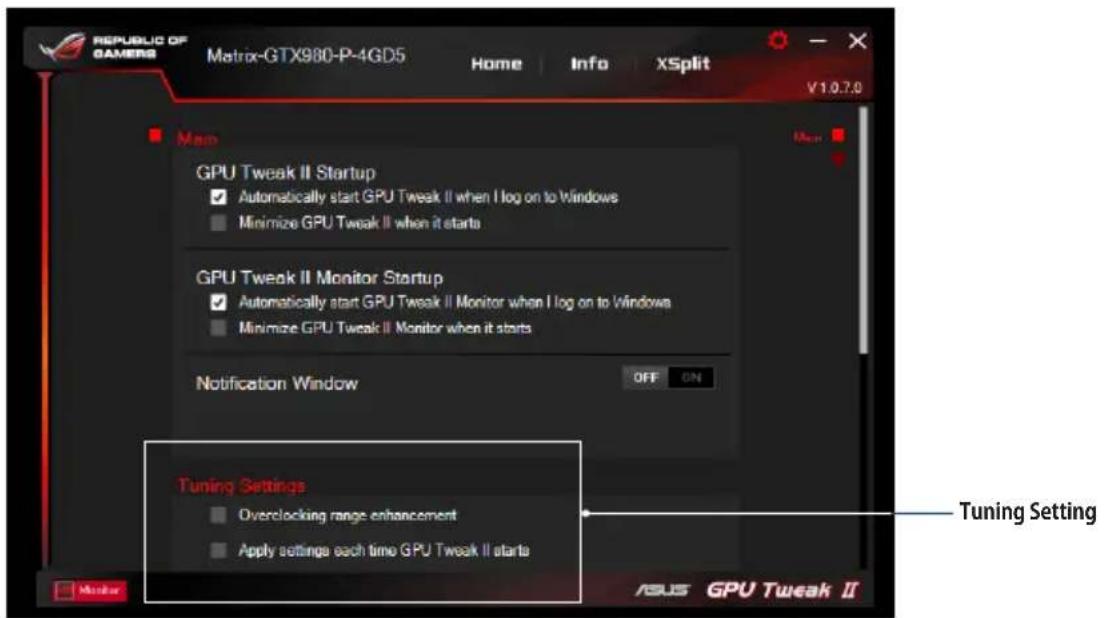

チューニング設定

GPU Tweak IIの調整に関する設定を行うことができます。

• オーバークロック範囲の拡張
• GPU Tweak II起動時に設定を適用

参考：チューニング設定の設定を変更する際は、十分に注意してください。

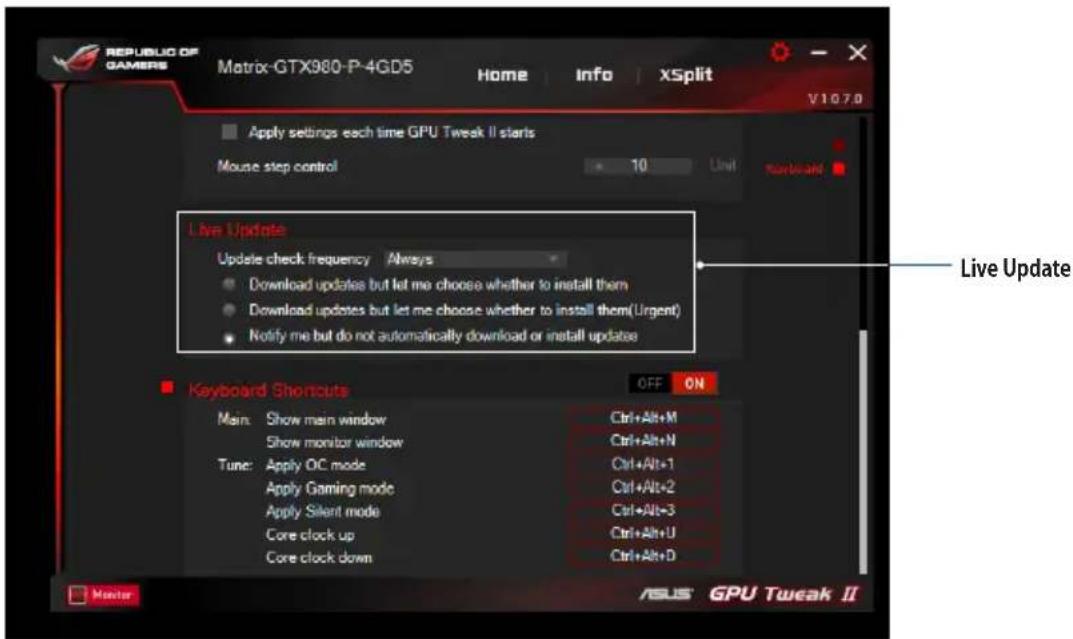

ライブアップデート

インターネットを介してVBIOSやビデオカードドライバーを更新することができます。ライブアップデートに関する設定を行うことができます。

• 更新を確認する頻度
• 更新のインストール方法を選択・更新をダウンロードして、インストールを行うかどうかを選択・重要な更新をダウンロードして、インストールを行うかは選択・更新を確認するが、ダウンロードとインストールを行うかどうかは選択

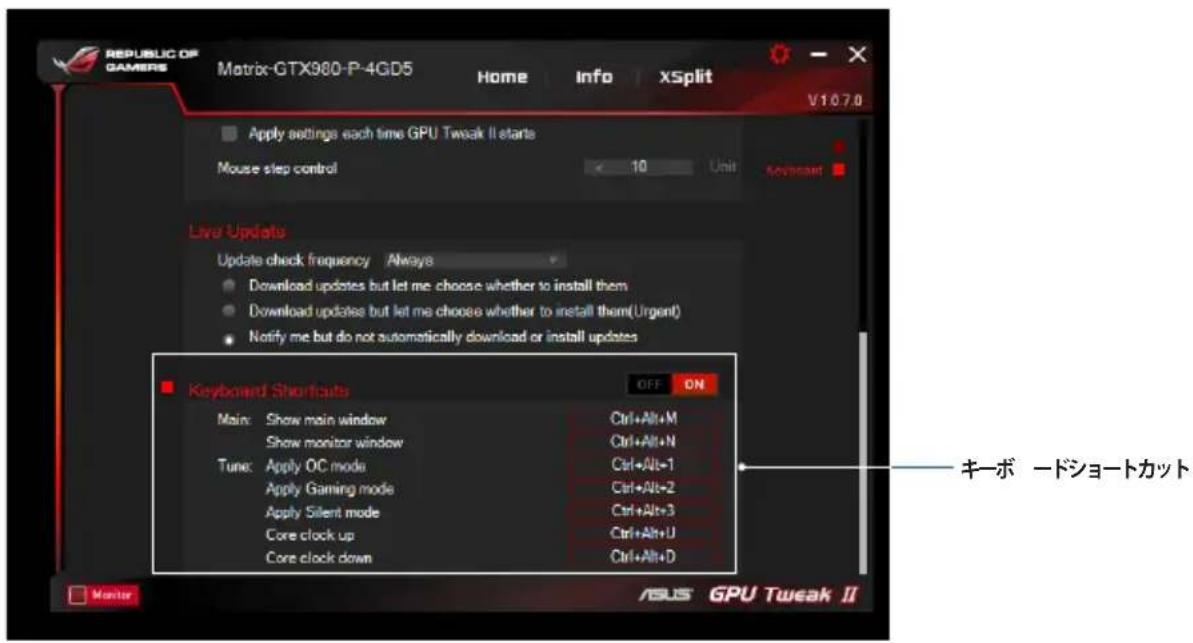

ホットキー

キーボードの複数のキーを組み合わせて入力することにより、デスクトップ上のメニューを選択すると特定の機能を実行させることができるホットキーの設定を行うことができます。

・ホットキー機能・各種機能のショートカットキー設定
