DRAGON GTX1070TOP8G - Scheda grafica ASUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda grafica
Marca	ASUS
Modello	DRAGON GTX1070TOP8G
Chipset grafico	NVIDIA GeForce GTX 1070
Memoria video	8 GB GDDR5
Interfaccia	PCI Express 3.0 x16
Uscite video	2x HDMI 2.0, 2x DisplayPort 1.4, 1x DVI-D
Risoluzione massima	7680 x 4320 (8K) tramite DisplayPort
Dimensioni	298 x 134 x 52 mm
Peso	Circa 1,1 kg
Alimentazione richiesta	500 W minimo
Connettori di alimentazione	1x 8-pin + 1x 6-pin PCIe
Funzioni principali	Overclocking, Gaming Booster, XSplit Gamecaster, GPU Tweak II
Profili predefiniti	OC Mode, Silent Mode, Gaming Mode, My Profile
Software fornito	ASUS GPU Tweak II
Manutenzione e pulizia	Spolveratura regolare con aria compressa secca. Evitare l'umidità.
Sicurezza	Non aprire il case. Scollegare prima della pulizia. Tenere fuori dalla portata dei bambini.
Pezzi di ricambio e riparabilità	Pezzi non disponibili separatamente. Contattare il servizio clienti ASUS.
Informazioni generali	Garanzia 2 anni. Compatibile con Windows 10/8/7 (64/32 bit).

Domande frequenti - DRAGON GTX1070TOP8G ASUS

Come installare la scheda grafica ASUS DRAGON GTX1070TOP8G?

Inserire la scheda in uno slot PCIe x16 libero sulla scheda madre, collegare i connettori di alimentazione PCIe (1x 8-pin e 1x 6-pin), quindi installare gli ultimi driver NVIDIA dal sito ASUS o NVIDIA.

Quale alimentatore è consigliato per questa scheda?

È consigliato un alimentatore di almeno 500 W con due connettori PCIe (un 8-pin e un 6-pin). Per l'overclocking, preferire 550 W o più.

Come utilizzare GPU Tweak II per overcloccare la mia scheda?

Avviare GPU Tweak II, passare alla Modalità Professionale, selezionare un profilo o crearne uno proprio, regolare frequenze e tensioni, quindi fare clic su Apply. Monitorare le temperature.

Quali sono i profili predefiniti disponibili?

I profili sono: OC Mode (overclocking), Silent Mode (silenzioso), Gaming Mode (bilanciato) e My Profile (personalizzato). È possibile selezionarli in GPU Tweak II.

Cosa fa Gaming Booster?

Gaming Booster ottimizza le prestazioni di gioco disattivando gli effetti visivi di Windows, arrestando i servizi non necessari e deframmentando la memoria di sistema. Attivarlo dalla Modalità Semplice.

Come aggiornare i driver o il VBIOS?

Utilizzare la funzione Live Update in GPU Tweak II (impostazioni) per verificare e scaricare gli aggiornamenti. È possibile scegliere di installarli automaticamente o manualmente.

Quali sono le temperature massime accettabili?

La temperatura sotto carico non deve superare 85°C in uso normale. Oltre, ridurre l'overclocking o migliorare il raffreddamento del case.

Questa scheda è compatibile con il mio schermo 4K?

Sì, la GTX 1070 supporta il 4K (3840x2160) tramite HDMI o DisplayPort. Può persino raggiungere 8K con alcuni giochi meno esigenti.

Come pulire la scheda grafica?

Spegnere e scollegare il PC. Utilizzare aria compressa secca per soffiare via la polvere dalle ventole e dal radiatore. Non toccare i componenti con le dita.

Cosa fare se la scheda non viene rilevata?

Verificare il corretto inserimento nello slot PCIe, le connessioni di alimentazione e che il monitor sia collegato alla scheda (non alla scheda madre). Reinstallare i driver o testare in un altro PC.

MANUALE UTENTE DRAGON GTX1070TOP8G ASUS

Panoramica di GPU Tweak II

L'utility ASUS GPU Tweak II vi permette di monitorare e perfezionare le impostazioni della vostra scheda grafica ASUS per prestazioni ottimali. L'utility dispone di due interfacce, Simple Mode (Modalità semplice) e Professional Mode (Modalità professionale), che vi permettono di monitorare velocemente i vostri profili e le impostazioni personalizzate, migliorare le impostazioni della GPU o apportare alcune modifiche avanzate alla GPU per prestazioni ottimali.

ASUS GPU Tweak II include questi profili preimpostati per situazioni di gioco o per il risparmio energetico:

OC Mode (Modalità OC)

Silent Mode (Modalità silenziosa)

Gaming Mode (Modalità gaming)

My Profile (Il mio profilo)

Requisiti di sistema

GPU AMD 7000 Series o superiore GPU NVIDIA 600 Series o superiore 32-/64-bit Microsoft Windows 10/8/8.1/7

Installazione di GPU Tweak II

1. Assicuratevi di aver installato la scheda grafica ASUS e i relativi driver. Fate riferimento al manuale utente della scheda grafica ASUS per informazioni sull'installazione dei driver.
2. Cercate la cartella dei driver ASUS GPU Tweak II e fate doppio click su setup.exe per avviare l'installazione.
3. Seguite le istruzioni sullo schermo per completare il processo di installazione.

Avvio di GPU Tweak II

• Fate doppio clic sull'icona di GPU Tweak che trovate sul desktop.
• Fate clic su Start > Tutti i programmi > ASUS > GPU Tweak II per avviare il programma.

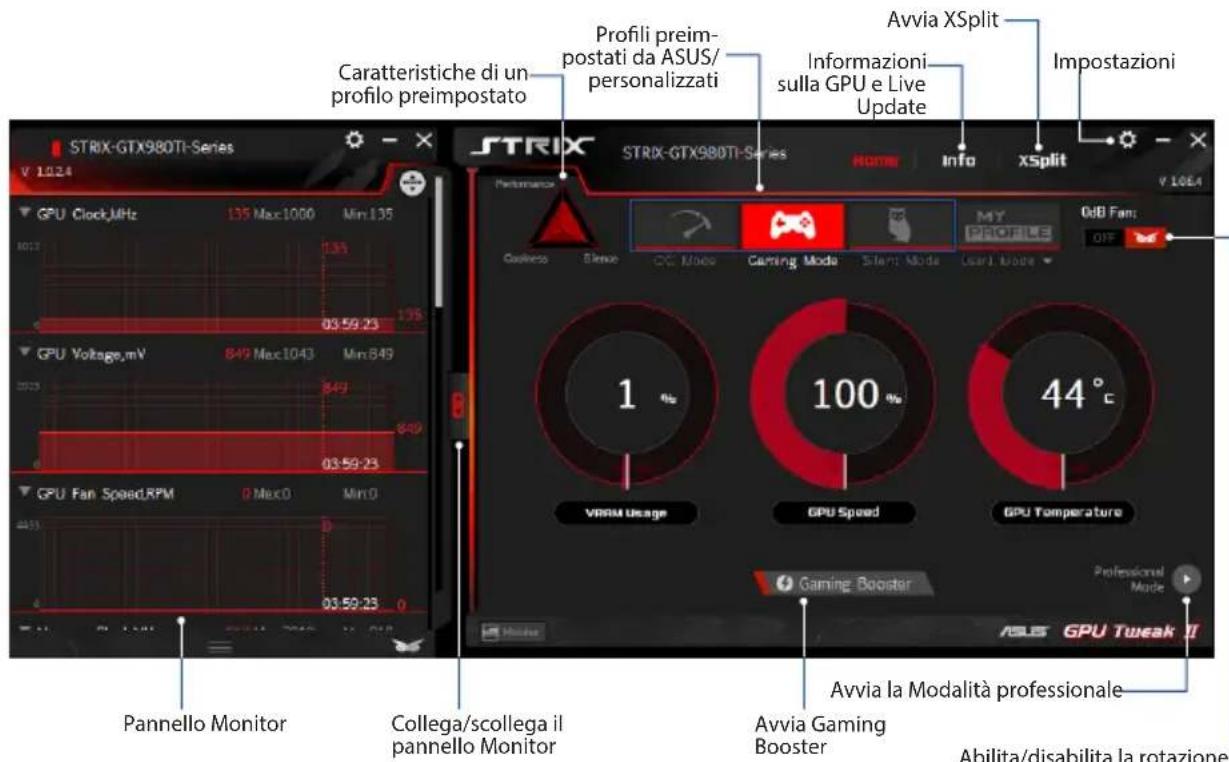

Simple Mode (Modalità amplificata)

La modalità amplificata vi fornisce un modo rapido per monitorare le impostazioni della GPU in tempo reale e perfezionare alcune impostazioni tramite Game Booster, per massimizzare il vostro divertimento.

Abilita/disabilita la rotazione della ventola (0dB Fan)* Appare solamente per le schede grafiche ASUS dotate di funzione 0dB Fan.

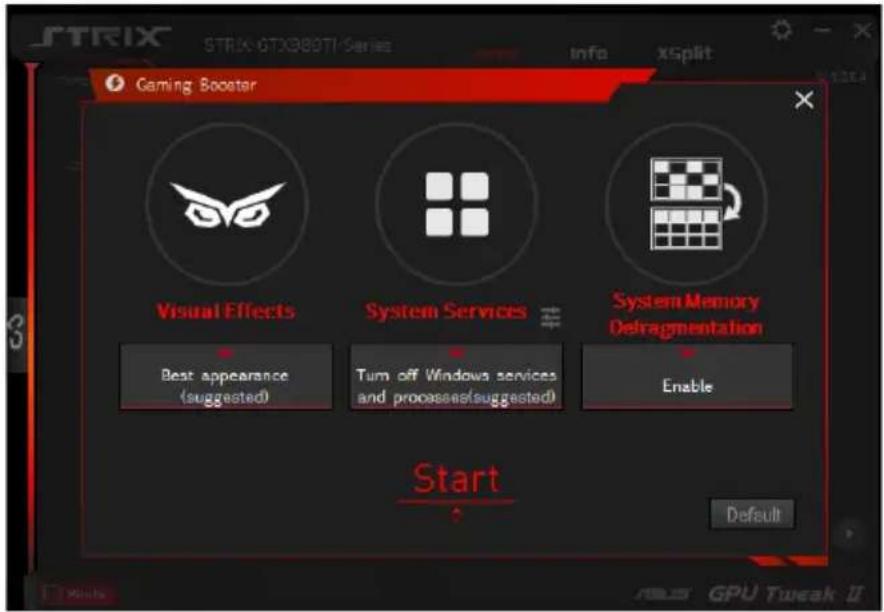

Gaming Booster

Con Gaming Booster potete ottenere il salto di qualità che desiderate nelle prestazioni di gioco. Questa funzione infatti vi permette di ottimizzare il vostro sistema e ottenere un gameplay più fluido per i vostri giochi sul PC.

Gaming Booster dispone di queste tre (3) funzioni:

• Visual Effects (Effetti visuali): Vi permette di disattivare gli effetti visuali di Windows® per migliorare le prestazioni del processore.
• System Services (Servizi di sistema): Vi permette di disattivare manualmente, o automaticamente, i servizi e i processi di Windows®.
• System Services setting (Impostazioni di System Services): Vi permette di scegliere manualmente i servizi e i processi che volete interrompere.
• System Memory defragmentation (Deframmentazione memoria di sistema): Vi permette di riordinare e pulire la memoria di sistema senza chiudere alcun processo.

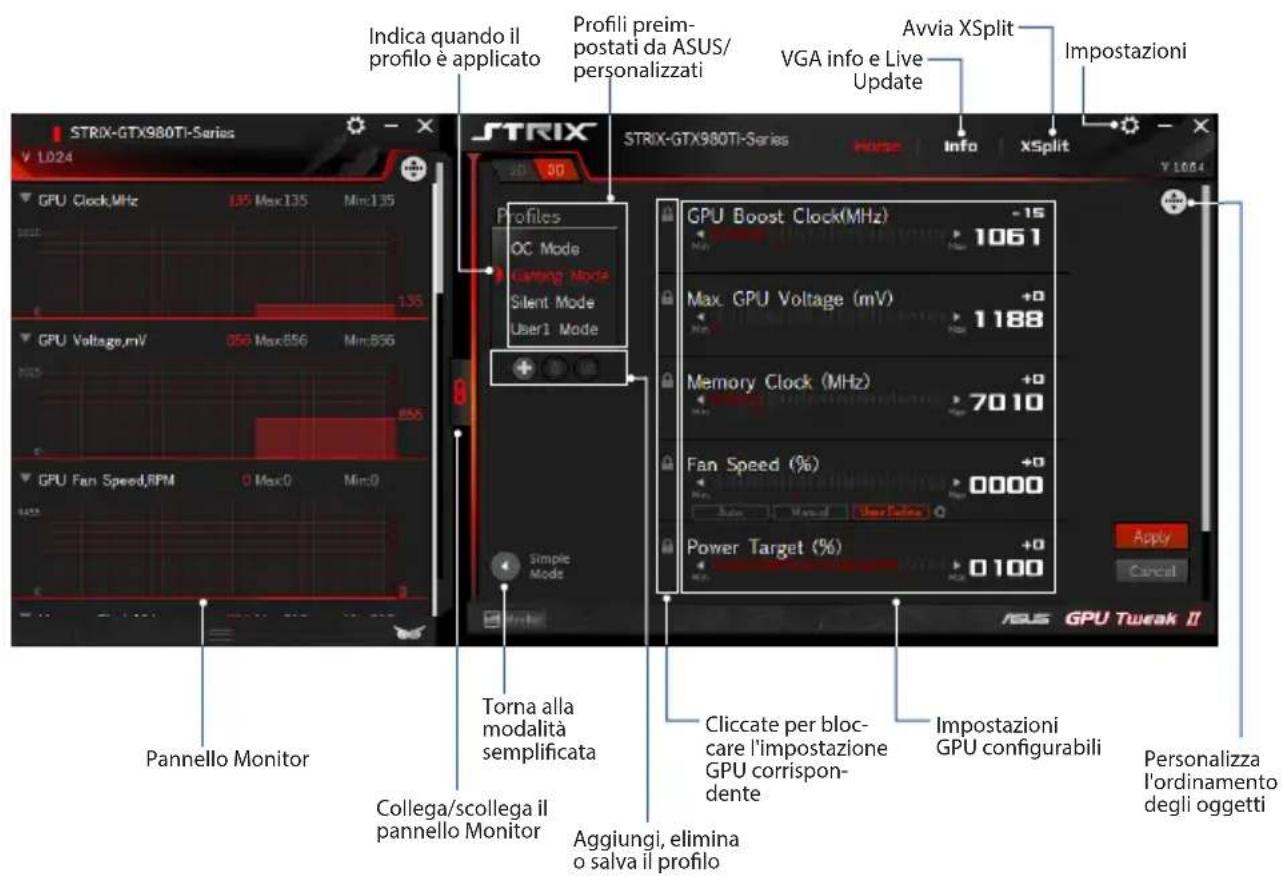

Professional Mode (Modalità professionale)

Configurate le impostazioni della GPU come un professionista per portare la vostra scheda grafica ASUS alle prestazioni ottimali.

Configurazione di un profilo

1. Selezionate il profilo che volete configurare.
2. Selezionate l'impostazione della GPU quindi inserite il valore desiderato.
3. Quando avete finito cliccate su Apply.

Aggiungere un profilo

1. Cliccate su e inserite il nome del profilo.
2. Impostate il valore desiderato.
3. Quando avete finito cliccate su per salvare il profilo.

Applicare un profilo

• Selezionate il profilo quindi cliccate su per applicare il profilo.

Eliminare un profilo

• Selezionate il profilo quindi cliccate su per eliminare il profilo.

Accesso a VGA Info e Live Update

La schermata Info vi fornisce informazioni e aggiornamenti live per la vostra scheda grafica ASUS.

NOTA: Per ottenere gli aggiornamenti live assicuratevi che il vostro computer sia connesso a Internet.

Avvio di XSplit

Installate e avviate XSplit Gamecaster da GPU Tweak II.

Utilizzo della schermata Settings

Questa schermata vi permette di configurare le impostazioni di GPU Tweak II come Main (Principale), Tuning Settings (Impostazioni Tuning), Live Update (Aggiornamenti live) e Keyboard Shortcuts (Scorciatoie da tastiera).

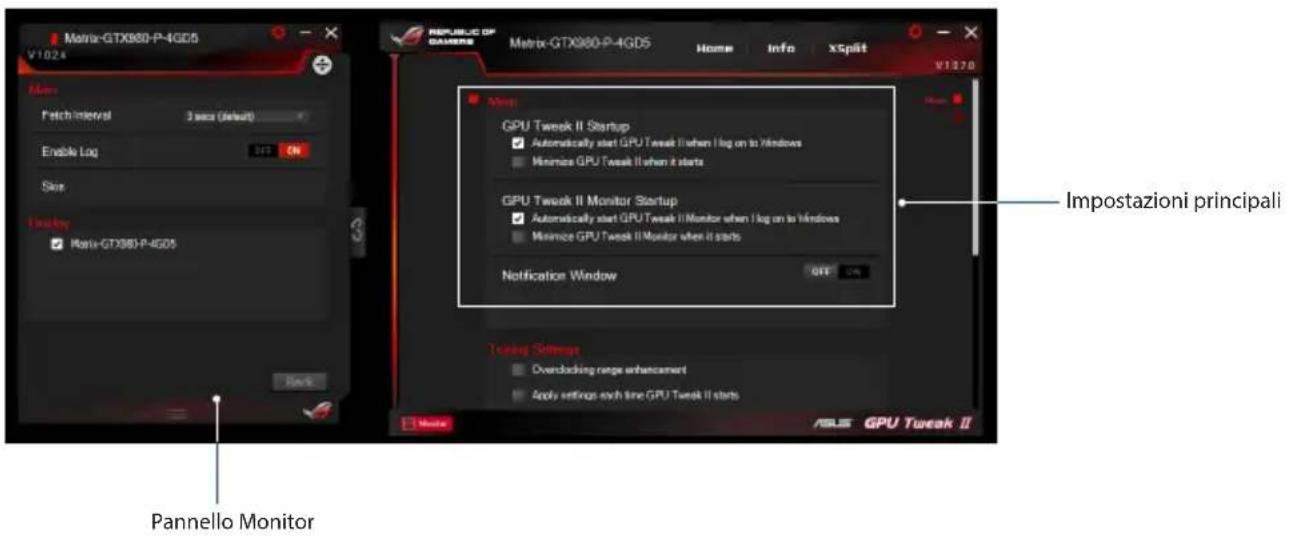

Main (Principale)

Nelle impostazioni principali potete selezionare una di queste opzioni durante l'avvio di GPU Tweak II:

• Avvia automaticamente GPU Tweak II o il pannello Monitor all'avvio di Windows®.
• Minimizza GPU Tweak II o il pannello Monitor dopo l'avvio. Attiva/disattiva la finestra di notifica.

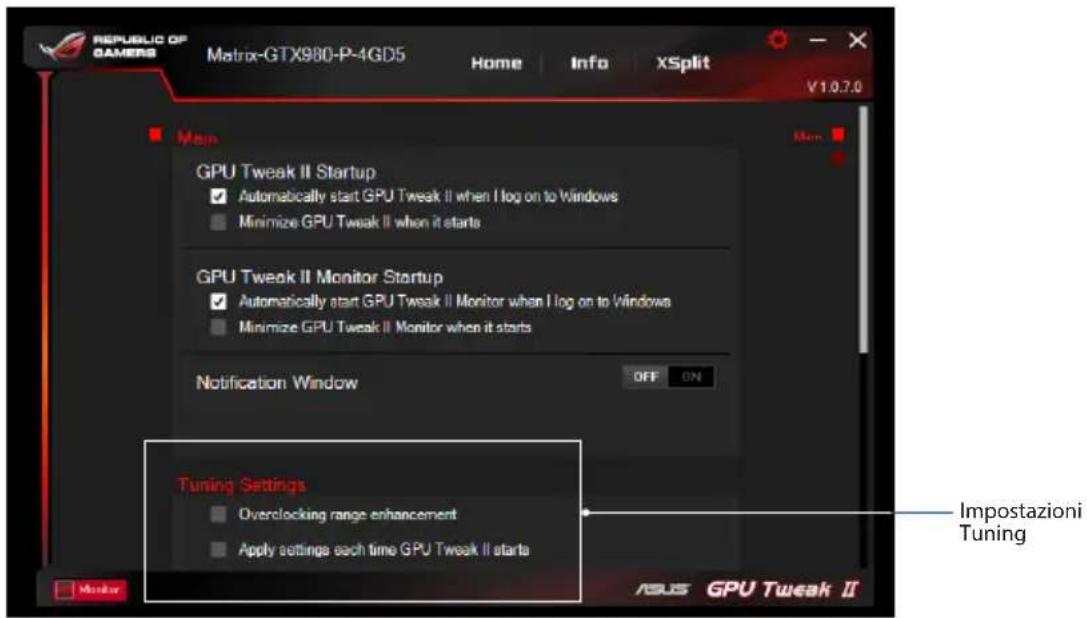

Tuning Settings (Impostazioni Tuning)

In questa schermata potete selezionare una di queste opzioni da applicare alle impostazioni di GPU Tweak II:

• Migliora il campo di overclock.
• Applica le impostazioni all'avvio di GPU Tweak.

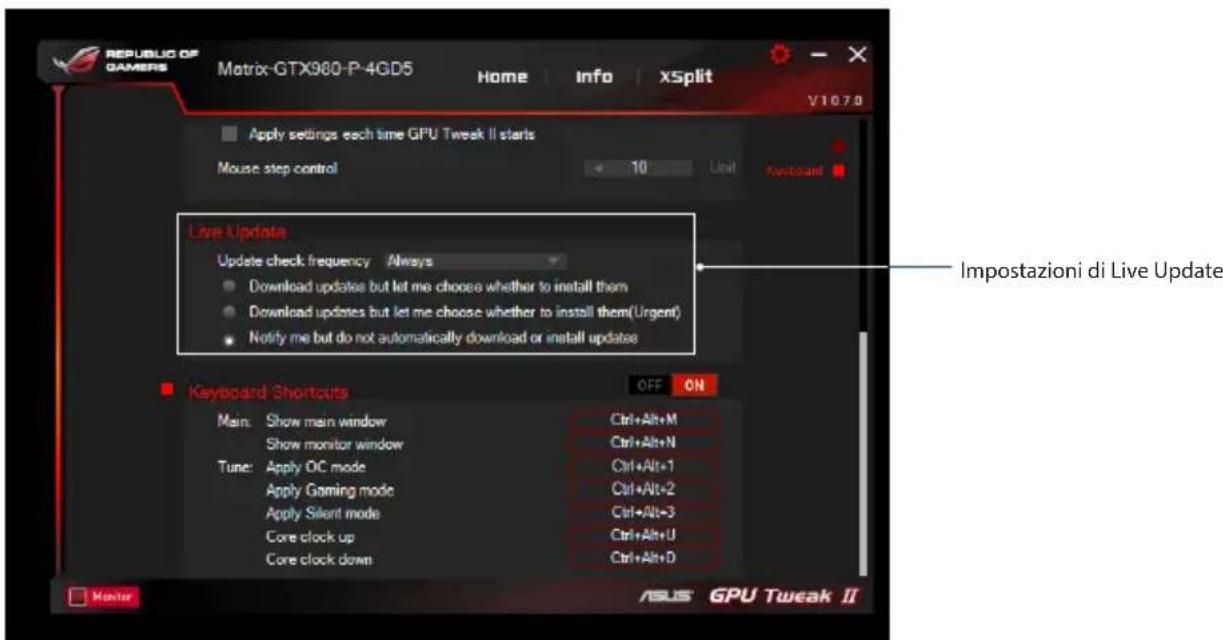

Live Update

Ricevete notifiche sulle ultime versioni di VBIOS e aggiornamenti dei driver tramite la funzione Live Update. Configurate e selezionate le seguenti opzioni per Live Update:

Impostate la frequenza di controllo aggiornamenti al valore desiderato. - Selezionate una delle opzioni di Live Update:

Scarica gli aggiornamenti ma lascia che sia io a scegliere se installarli: selezionare questa opzione per scaricare automaticamente gli aggiornamenti e decidere se installarli o meno. Scarica gli aggiornamenti importanti ma lascia che sia io a scegliere se installarli: selezionare questa opzione per scaricare automaticamente gli aggiornamenti critici e decidere se installarli o meno. - Avvisami ma non scaricare o installare automaticamente gli aggiornamenti: selezionare questa opzione per ricevere solo le notifiche e decidere se scaricare e installare gli aggiornamenti.

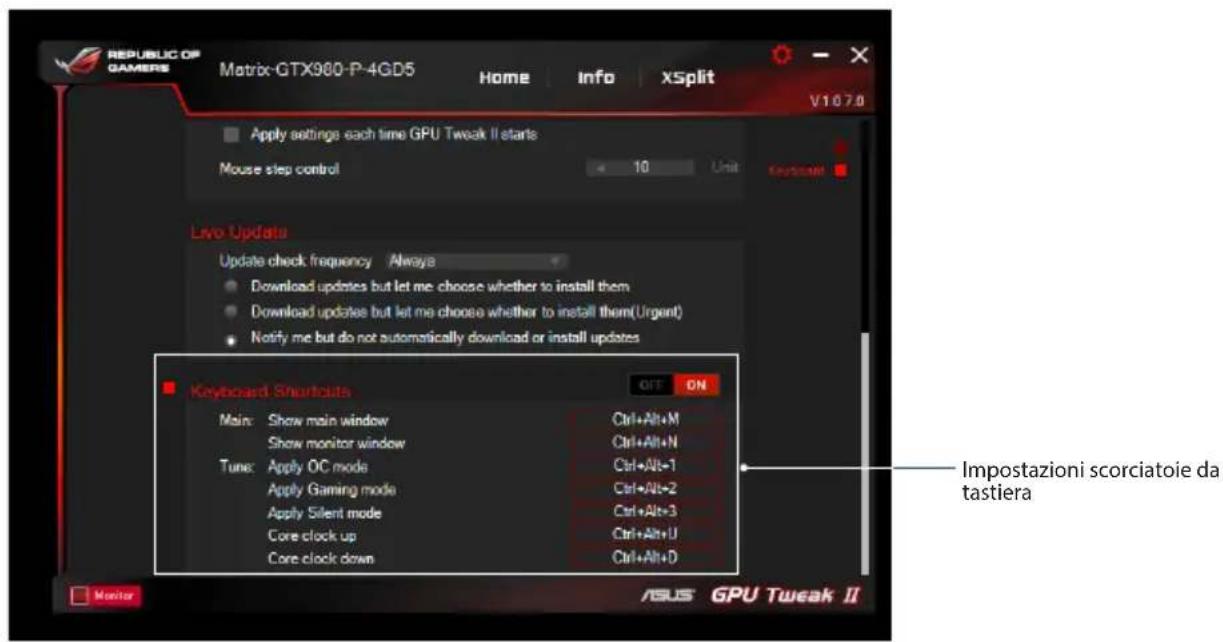

Scorciatoie da tastiera

Attivare/disattivare le scorciatoie da tastiera per accedere rapidamente alla schermata principale o applicare modifiche rapide.

Introduzione a GPU Tweak II

ASUS GPU Tweak II è un'utilità che consente di controllare e modificare i parametri della scheda grafica per ottenere prestazioni ottimali dalle schede video ASUS. Sono disponibili due interfacce utente: la modalità semplice e la modalità professionale, che consentono di monitorare rapidamente le impostazioni e i profili, aumentare le prestazioni della GPU o della memoria e modificare impostazioni aggiuntive della GPU per ottenere prestazioni ottimali.

ASUS GPU Tweak II include i seguenti profili:

Modalità overclock

Silenzioso

Modalità gaming

Il mio profilo

Requisiti di sistema

• Scheda grafica AMD serie 7000 o superiore
• Scheda grafica NVIDIA serie 600 o superiore Microsoft Windows 7/8/8.1/10 32/64 bit

Installazione di ASUS GPU Tweak II

1. Assicurarsi di aver installato la scheda video ASUS e il relativo driver. Per istruzioni dettagliate sull'installazione della scheda video e del driver, consultare il manuale dell'utente della scheda video.
2. Avviare ASUS GPU Tweak II. Fare doppio clic su setup.exe per avviare l'installazione. Seguire le istruzioni a schermo per completare l'installazione.

Avviare GPU Tweak II.

Fare doppio clic sull'icona GPU Tweak.
