DRAGON GTX1070TOP8G - Karta graficzna ASUS - Bezpłatna instrukcja obsługi

Typ produktu	Karta graficzna
Marka	ASUS
Model	DRAGON GTX1070TOP8G
Chipset graficzny	NVIDIA GeForce GTX 1070
Pamięć wideo	8 GB GDDR5
Interfejs	PCI Express 3.0 x16
Wyjścia wideo	2x HDMI 2.0, 2x DisplayPort 1.4, 1x DVI-D
Maksymalna rozdzielczość	7680 x 4320 (8K) przez DisplayPort
Wymiary	298 x 134 x 52 mm
Waga	Około 1,1 kg
Wymagane zasilanie	500 W minimum
Złącza zasilania	1x 8-pin + 1x 6-pin PCIe
Główne funkcje	Overclocking, Gaming Booster, XSplit Gamecaster, GPU Tweak II
Wstępnie zdefiniowane profile	Tryb OC, Tryb cichy, Tryb gamingowy, Mój profil
Dostarczone oprogramowanie	ASUS GPU Tweak II
Konserwacja i czyszczenie	Regularne odkurzanie suchym sprężonym powietrzem. Unikać wilgoci.
Bezpieczeństwo	Nie otwierać obudowy. Odłączyć przed czyszczeniem. Trzymać poza zasięgiem dzieci.
Części zamienne i naprawa	Części niedostępne osobno. Skontaktuj się z serwisem ASUS.
Informacje ogólne	Gwarancja 2 lata. Kompatybilny z Windows 10/8/7 (64/32 bity).

Często zadawane pytania - DRAGON GTX1070TOP8G ASUS

Jak zainstalować kartę graficzną ASUS DRAGON GTX1070TOP8G ?

Włóż kartę do wolnego gniazda PCIe x16 na płycie głównej, podłącz złącza zasilania PCIe (1x 8-pin i 1x 6-pin), a następnie zainstaluj najnowsze sterowniki NVIDIA ze strony ASUS lub NVIDIA.

Jakie zasilanie jest zalecane dla tej karty ?

Zalecane jest zasilanie o mocy co najmniej 500 W z dwoma złączami PCIe (jedno 8-pin i jedno 6-pin). Do overclockingu preferuj 550 W lub więcej.

Jak używać GPU Tweak II do overclockingu karty ?

Uruchom GPU Tweak II, przejdź do Trybu profesjonalnego, wybierz profil lub stwórz własny, dostosuj częstotliwości i napięcia, a następnie kliknij Zastosuj. Monitoruj temperatury.

Jakie są dostępne wstępnie zdefiniowane profile ?

Profile to: Tryb OC (overclocking), Tryb cichy (cichy), Tryb gamingowy (zrównoważony) i Mój profil (spersonalizowany). Możesz je wybrać w GPU Tweak II.

Co robi Gaming Booster ?

Gaming Booster optymalizuje wydajność gry, wyłączając efekty wizualne Windows, zatrzymując niepotrzebne usługi i defragmentując pamięć systemową. Włącz go z Trybu prostego.

Jak zaktualizować sterowniki lub VBIOS ?

Użyj funkcji Live Update w GPU Tweak II (ustawienia), aby sprawdzić i pobrać aktualizacje. Możesz wybrać instalację automatyczną lub ręczną.

Jakie są maksymalne dopuszczalne temperatury ?

Temperatura pod obciążeniem nie powinna przekraczać 85°C przy normalnym użytkowaniu. Powyżej tej wartości zmniejsz overclocking lub popraw chłodzenie obudowy.

Czy ta karta jest kompatybilna z moim monitorem 4K ?

Tak, GTX 1070 obsługuje 4K (3840x2160) przez HDMI lub DisplayPort. Może nawet osiągnąć 8K z niektórymi mniej wymagającymi grami.

Jak wyczyścić kartę graficzną ?

Wyłącz i odłącz komputer. Użyj suchego sprężonego powietrza, aby wydmuchać kurz z wentylatorów i radiatora. Nie dotykaj komponentów palcami.

Co zrobić, jeśli karta nie jest wykrywana ?

Sprawdź prawidłowe włożenie do gniazda PCIe, podłączenie zasilania oraz czy monitor jest podłączony do karty (nie do płyty głównej). Zainstaluj ponownie sterowniki lub przetestuj w innym komputerze.

INSTRUKCJA OBSŁUGI DRAGON GTX1070TOP8G ASUS

Program narzędziowy ASUS GPU Tweak II umożliwia monitorowanie i dostrajanie ustawień posiadanej karty graficznej ASUS dla uzyskania optymalnego działania. Program ten ma dwa interfejsy użytkownika, Simple Mode (Tryb Prosty) i Professional Mode (Tryb Profesjonalny), który umożliwia szybkie monitorowanie wstępnie ustawionych i dostosowanych profili użytkownika, poprawianie ustawień GPU dla potrzeb gier lub wykonywanie zaawansowanych regulacji ustawień GPU dla uzyskania optymalnego działania.

ASUS GPU Tweak II obejmuje wstępnie ustawione tryby oszczędzania energii ASUS i profile gier:

OC Mode (Tryb OC)

Silent Mode (Tryb Cichy)

GPU serii AMD 7000 lub szybszy, GPU serii NVIDIA 600 lub szybszy, 32-/64-bitowy Microsoft® Windows® 10/8/8.1/7

Instalacja GPU Tweak II

1. Upewnij się, że została zainstalowana karta graficzna ASUS i jej sterownik. Sprawdź szczegóły dotyczące instalacji sterowników w podręczniku użytkownika karty graficznej ASUS.
2. Zlokalizuj folder sterownika ASUS GPU Tweak II i kliknij dwukrotnie plik setup.exe, aby rozpocząć instalację.
3. Wykonaj instrukcje ekranowe, aby dokończyć instalację.

Uruchomienie GPU Tweak II

• Kliknij dwukrotnie na pulpicie ikonę GPU Tweak

• Kliknij Start > All Programs (Wszystkie programy) > ASUS > GPU Tweak II, aby uruchomić program.

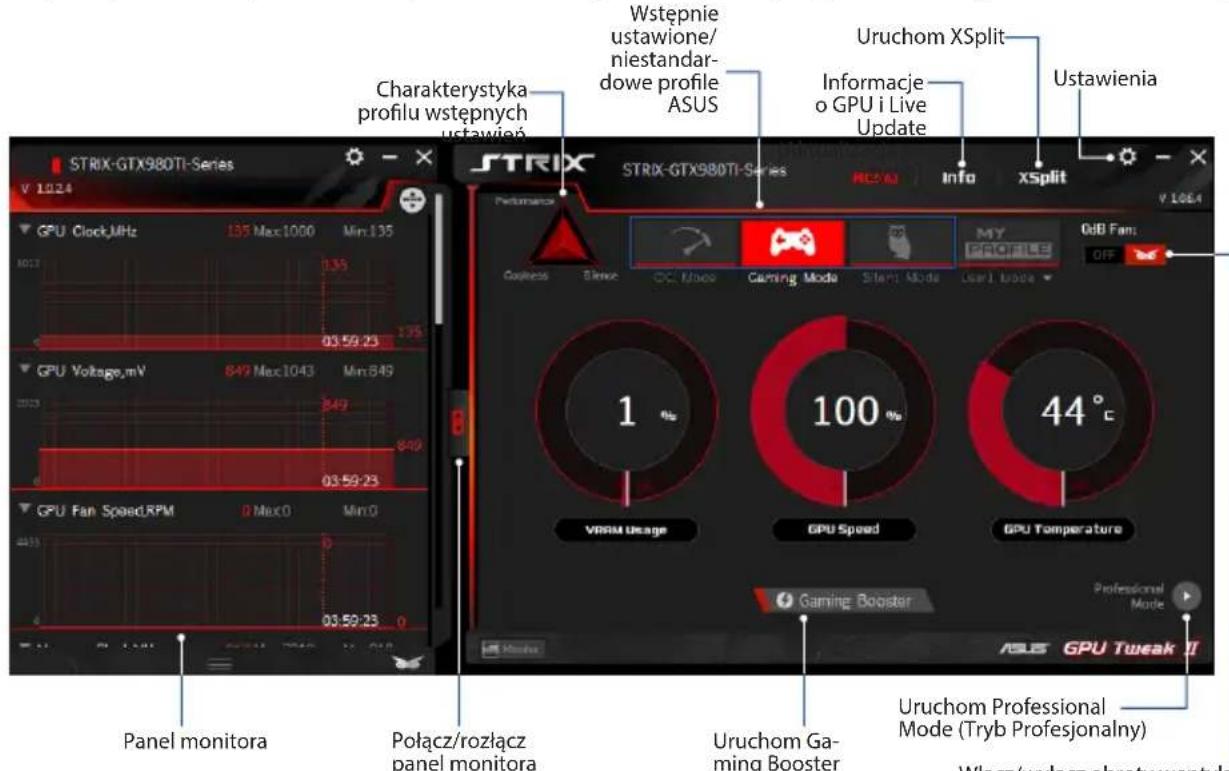

Simple Mode (Tryb Prosty)

Simple Mode (Tryb Prosty) udostępnia szybki sposób monitorowania ustawień GPU w czasie rzeczywistym i dostrajania niektórych ustawień systemu przez program Gaming Booster do celów gier.

Włącz/wyłącz obroty wentylatora (Wentylator 0dB)* Występuje wyłącznie na kartach graficznych ASUS z funkcją 0dB Fan (Wentylator 0dB).

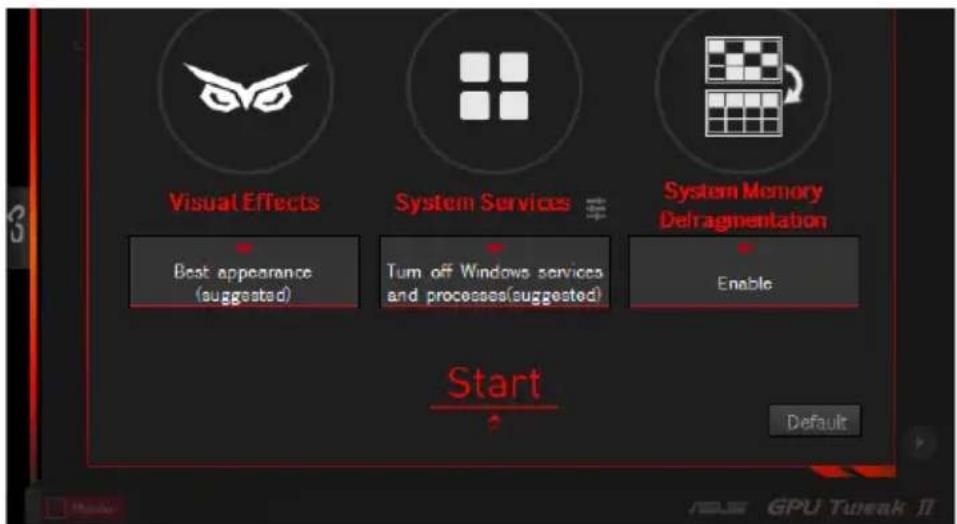

Gaming Booster

Uzyskaj wysoką wydajność działania podczas gier dzięki programowi Gaming Booster, który pomoże w optymalizacji systemu użytkownika, aby zapewnić bezproblemowe i szybsze granie w grach komputerowych.

Gaming Booster oferuje trzy (3) funkcje:

• Visual Effects (Efekty wizualne): Pozwala na wyłączenie efektów wizualnych Windows® w celu intensyfikacji wydajności procesora.
• System Services (Usługi systemowe): Pozwala na automatyczne lub ręczne wyłączenie usług lub procesów Windows®.
• System Services setting (Ustawienie usług systemowych): Umożliwia ręczny wybór usług lub procesów, które mają zostać zatrzymane.
• System Memory defragmentation (Defragmentacja pamięci systemowej): Umożliwia ponowne uporządkowanie pamięci systemowej bez zamykania jakichkolwiek procesów.

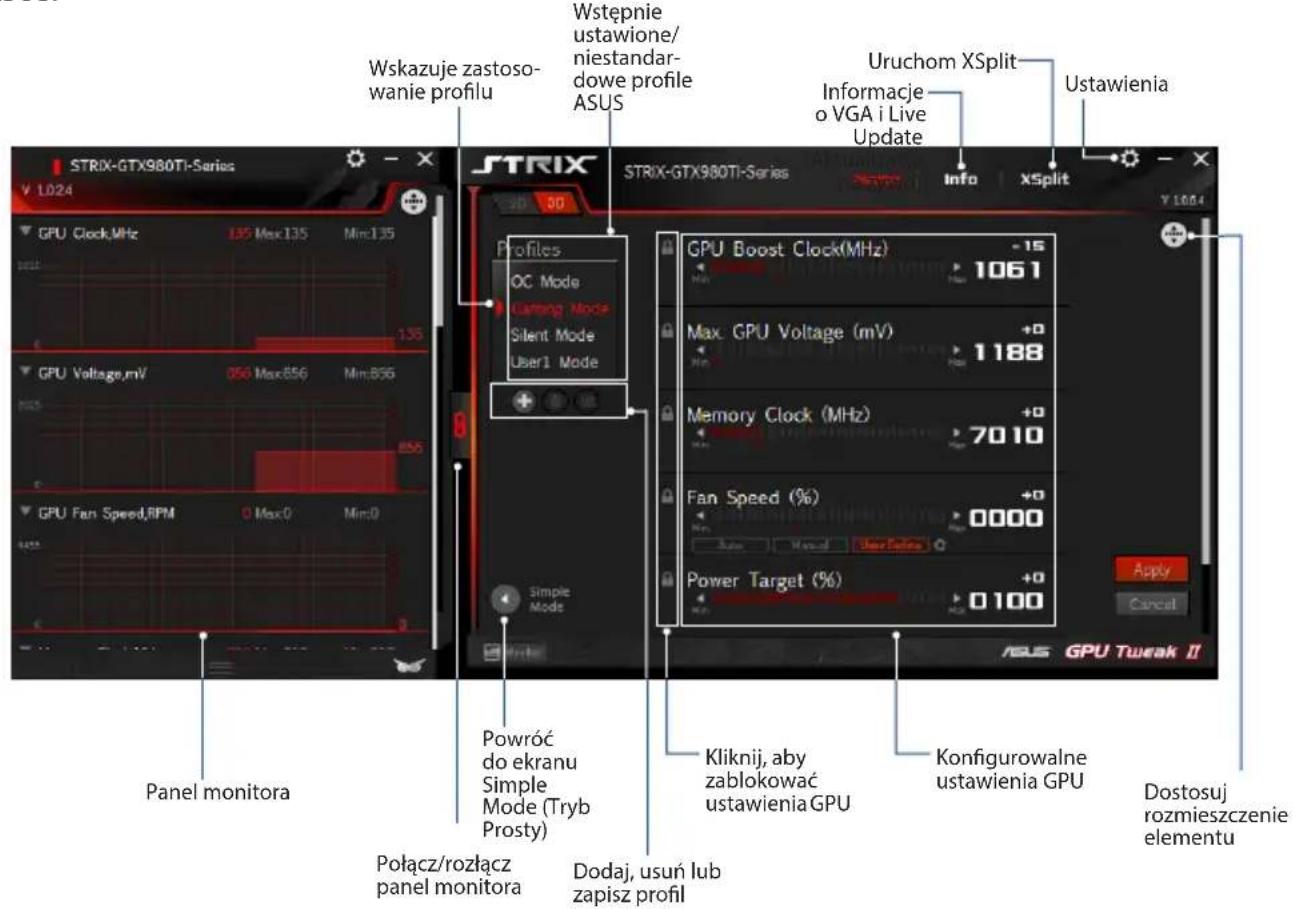

Professional Mode (Tryb Profesjonalny)

Skonfiguruj ustawienia GPU takie jak pro i uzyskaj optymalną wydajność posiadanej karty graficznej ASUS.

Konfiguracja profilu

1. Wybierz profil do konfiguracji.
2. Wybierz ustawienie GPU, a następnie wprowadź swoją preferowaną wartość.
3. Po zakończeniu, kliknij Apply

Dodawanie profilu

1. Kliknij, a następnie przypisz nazwę profilu.
2. Ustaw swoje preferowane wartości.
3. Po zakończeniu, kliknij, aby zapisać profil.

Zastosowanie profilu

Wybierz profil, a następnie kliknij, aby zastosować profil.

Usuwanie profilu

Wybierz profil, a następnie kliknij, aby usunąć profil.

Uzyskiwanie informacji o VGA i Live Update (Aktualizacja na żywo)

Ekran Info (Informacja) udostępnia informacje i aktualizacje na żywo dla karty VGA ASUS.

UWAGA: Aby uzyskać aktualizację na żywo, upewnij się, że komputer jest połączony z Internetem.

Uruchamianie XSplit

Zainstaluj i uruchom XSplit Gamecaster z GPU Tweak II.

Używanie ekranu Settings (Ustawienia)

Ekran Settings (Ustawienia) umożliwia konfigurację ustawień GPU Tweak II takich jak Main (Główne), Tuning Settings (Ustawienia dostrajania), Live Update (Aktualizacja na żywo) i Keyboard Shortcuts (Skróty klawiaturowe).

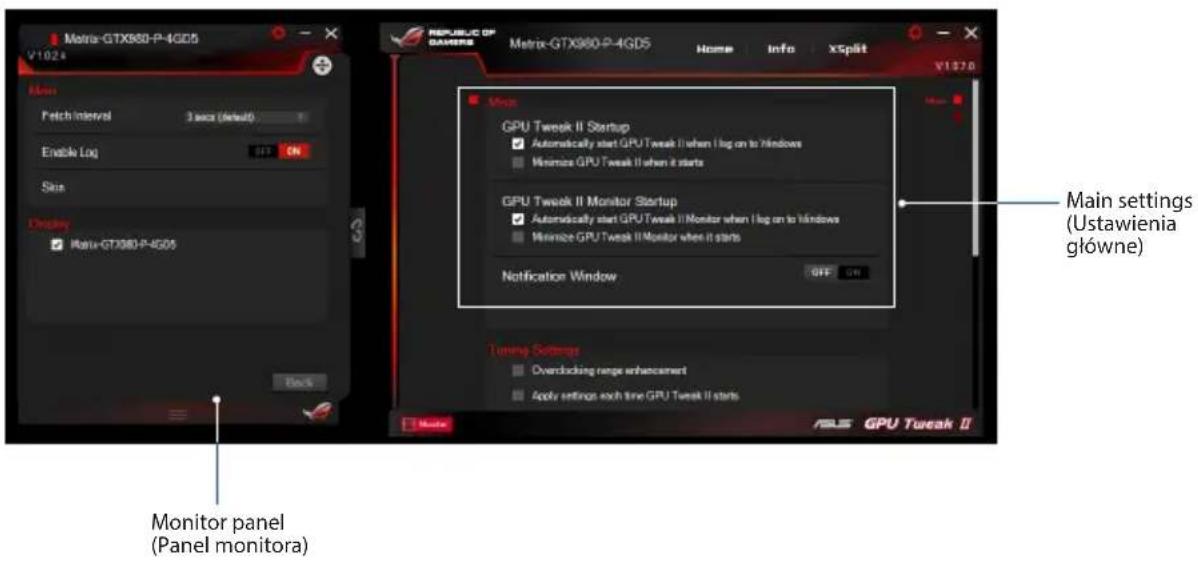

Main (Głowne)

W ustawieniach Main (Głowne) można wybrać dowolne z podanych poniżej opcji uruchamiania GPU Tweak II:

• Automatyczne uruchamianie GPU Tweak II lub jego panelu monitora podczas uruchamiania Windows®.
• Minimalizacja GPU Tweak II lub jego panelu monitora po uruchomieniu.
• Włączenie/wyłączenie okna powiadomienia.

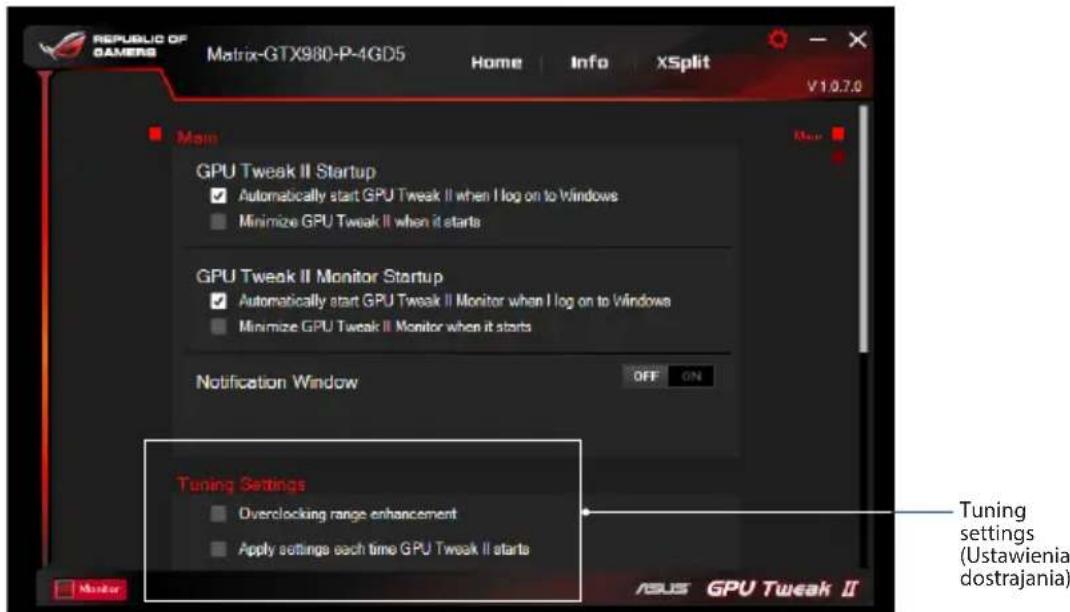

Ustawienia dostrajania

W opcji Tuning Settings (Ustawienia dostrajania) można wybrać dowolne z podanych poniżej opcji dotyczących stosowania ustawień GPU Tweak II:

Zwiększenie zakresu przetaktowania. - Zastosowanie ustawień podczas uruchamiania funkcji GPU Tweak (Dostrajanie GPU).

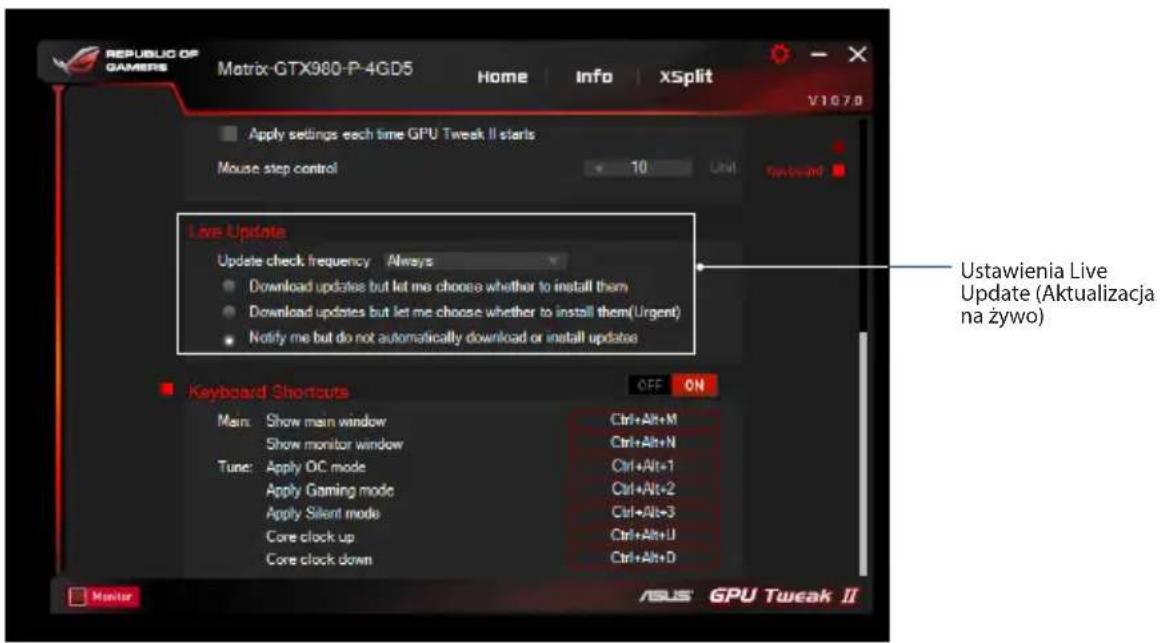

Live Update (Aktualizacja na żywo)

Odbierz powiadomienia dotyczące najnowszych wersji VBIOS i aktualizacji sterowników za pomocą Live Update (Aktualizacja na żywo). Skonfiguruj i wybierz następujące opcje Live Update (Aktualizacja na żywo):

• Ustaw Update check frequency (Częstotliwość sprawdzania aktualizacji), z jaką mają być otrzymywane aktualizacje na żywo. Wybierz jedną z opcji Live Update (Aktualizacja na żywo):
• Pobierz aktualizacje, ale pozwól mi wybrać, gdzie je zainstalować: Zaznacz tę opcję, aby automatycznie pobrać aktualizacje i wybrać, czy zainstalować je ręcznie.
• Pobierz ważne aktualizacje, ale pozwól mi wybrać, gdzie je zainstalować: Zaznacz tę opcję, aby automatycznie pobrać krytyczne aktualizacje i wybrać, czy zainstalować je ręcznie.
• Powiadom mnie, ale nie pobieraj automatycznie ani nie instaluj aktualizacji: Zaznacz tę opcję, aby otrzymywać tylko powiadomienia i wybrać, czy ręcznie pobrać i zainstalować aktualizację.

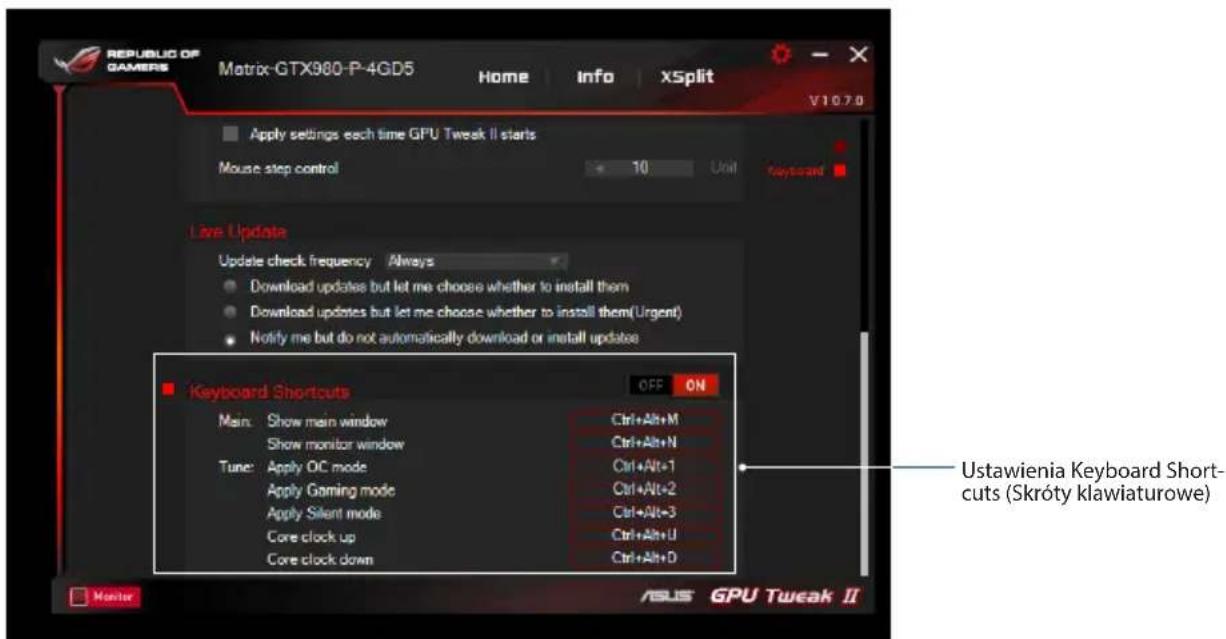

Skróty klawiaturowe

Włącz/wyłącz skróty klawiatury do szybkiego wyświetlenia głównego ekranu lub zastosowania niektórych szybkich ustawień.
