DRAGON GTX1070TOP8G - Placa gráfica ASUS - Manual de utilização gratuito

Tipo de produto	Placa de vídeo
Marca	ASUS
Modelo	DRAGON GTX1070TOP8G
Chipset gráfico	NVIDIA GeForce GTX 1070
Memória de vídeo	8 GB GDDR5
Interface	PCI Express 3.0 x16
Saídas de vídeo	2x HDMI 2.0, 2x DisplayPort 1.4, 1x DVI-D
Resolução máxima	7680 x 4320 (8K) via DisplayPort
Dimensões	298 x 134 x 52 mm
Peso	Aproximadamente 1,1 kg
Fonte de alimentação necessária	500 W mínimo
Conectores de alimentação	1x 8-pin + 1x 6-pin PCIe
Funções principais	Overclocking, Gaming Booster, XSplit Gamecaster, GPU Tweak II
Perfis predefinidos	OC Mode, Silent Mode, Gaming Mode, My Profile
Software incluído	ASUS GPU Tweak II
Manutenção e limpeza	Limpeza regular com ar comprimido seco. Evitar umidade.
Segurança	Não abrir o gabinete. Desconectar antes da limpeza. Manter fora do alcance de crianças.
Peças de reposição e reparabilidade	Peças não disponíveis separadamente. Contatar o suporte ASUS.
Informações gerais	Garantia de 2 anos. Compatível com Windows 10/8/7 (64/32 bits).

Perguntas frequentes - DRAGON GTX1070TOP8G ASUS

Como instalar a placa de vídeo ASUS DRAGON GTX1070TOP8G?

Insira a placa em um slot PCIe x16 livre na sua placa-mãe, conecte os conectores de alimentação PCIe (1x 8-pin e 1x 6-pin) e instale os drivers NVIDIA mais recentes do site da ASUS ou NVIDIA.

Qual fonte de alimentação é recomendada para esta placa?

Uma fonte de alimentação de pelo menos 500 W com dois conectores PCIe (um 8-pin e um 6-pin) é recomendada. Para overclocking, prefira 550 W ou mais.

Como usar o GPU Tweak II para fazer overclock na minha placa?

Inicie o GPU Tweak II, mude para o Modo Profissional, selecione um perfil ou crie o seu, ajuste as frequências e tensões e clique em Aplicar. Monitore as temperaturas.

Quais são os perfis predefinidos disponíveis?

Os perfis são: Modo OC (overclocking), Modo Silencioso (silencioso), Modo Jogo (equilibrado) e Meu Perfil (personalizado). Você pode selecioná-los no GPU Tweak II.

O que o Gaming Booster faz?

O Gaming Booster otimiza o desempenho dos jogos desativando os efeitos visuais do Windows, interrompendo serviços desnecessários e desfragmentando a memória do sistema. Ative-o no Modo Simples.

Como atualizar os drivers ou o VBIOS?

Use a função Live Update no GPU Tweak II (configurações) para verificar e baixar as atualizações. Você pode escolher instalá-las automaticamente ou manualmente.

Quais são as temperaturas máximas aceitáveis?

A temperatura sob carga não deve exceder 85°C em uso normal. Acima disso, reduza o overclocking ou melhore o resfriamento do gabinete.

Esta placa é compatível com meu monitor 4K?

Sim, a GTX 1070 suporta 4K (3840x2160) via HDMI ou DisplayPort. Ela pode até atingir 8K com alguns jogos menos exigentes.

Como limpar a placa de vídeo?

Desligue e desconecte o PC. Use ar comprimido seco para soprar a poeira dos ventiladores e do radiador. Não toque nos componentes com os dedos.

O que fazer se a placa não for detectada?

Verifique a inserção correta no slot PCIe, as conexões de alimentação e se o monitor está conectado na placa (não na placa-mãe). Reinstale os drivers ou teste em outro PC.

MANUAL DE UTILIZADOR DRAGON GTX1070TOP8G ASUS

Conhecer o GPU Tweak II

O utilitário ASUS GPU Tweak II permite-lhe monitorizar e ajustar as definições de desempenho da sua placa gráfica ASUS. Disponibiliza duas interfaces de utilizador, o Modo Simples e o Modo Profissional, que lhe permitem monitorizar rapidamente os seus perfis predefinidos e personalizados, ajustar as definições da GPU para melhorar a sua experiência de jogo ou efetuar ajustes avançados nas definições da GPU para obter um ótimo desempenho.

O ASUS GPU Tweak II inclui estes perfis predefinidos exclusivos da ASUS para poupança de energia e jogos:

Modo OC

Modo Silencioso

Modo de Jogo

O meu perfil

Requisitos do sistema

GPU AMD Série 7000 ou superior; GPU NVIDIA Série 600 ou superior; Microsoft Windows 10/8/8.1/7 32/64 bits

Instalar o GPU Tweak II

1. Certifique-se de que a placa gráfica ASUS e o seu controlador estão instalados no computador. Consulte o manual do utilizador da placa gráfica ASUS para obter informações acerca da instalação do controlador.
2. Localize a pasta do controlador ASUS GPU Tweak II e faça duplo clique no ficheiro setup.exe para iniciar a instalação.
3. Siga as instruções apresentadas no ecrã para concluir a instalação.

Executar o GPU Tweak II

Ambiente de trabalho. - Faça duplo clique no ícone GPU Tweak II no ambiente de trabalho. - Clique em Start (Iniciar) > All Programs (Todos os programas) > ASUS > GPU Tweak II para executar o programa.

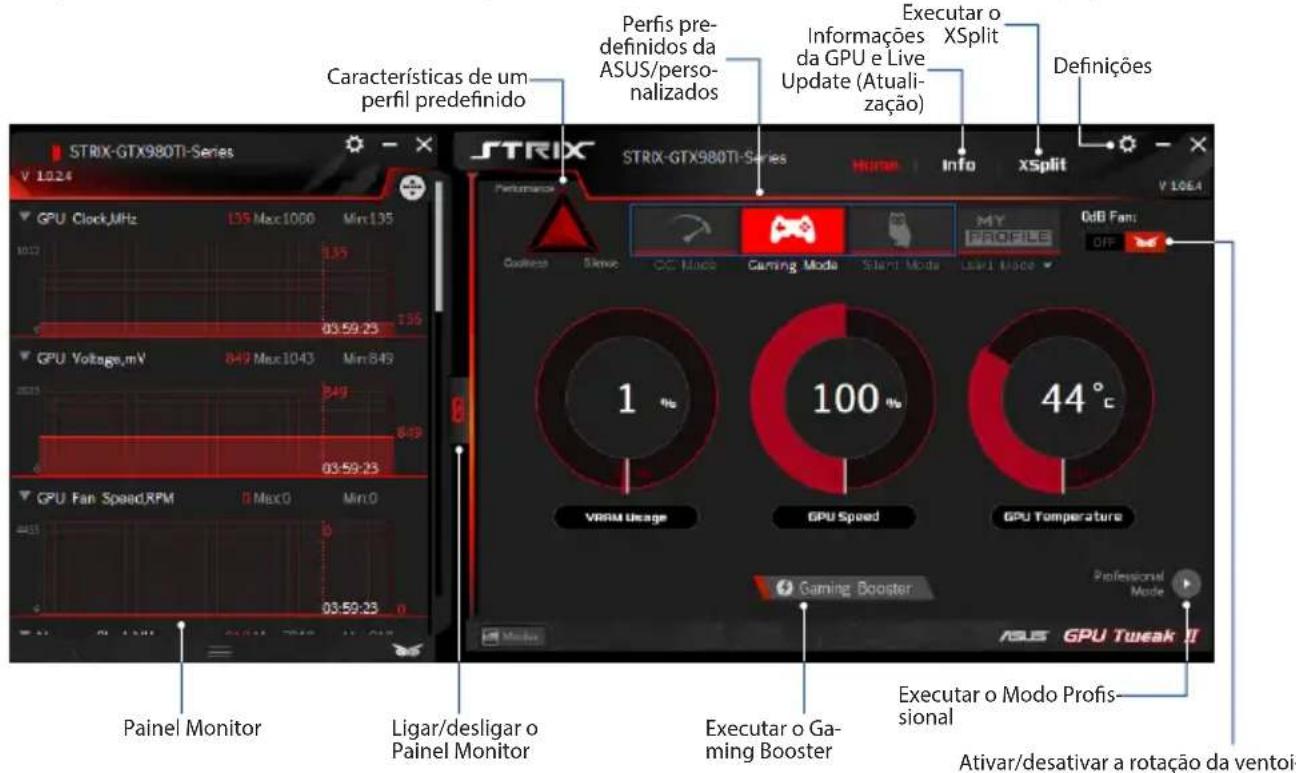

Modo Simples

O Modo Simples permite monitorizar rapidamente as definições da GPU em tempo real e fazer algumas definições do sistema através do Gaming Booster para melhorar a sua experiência de jogo.

Ativar/desativar o botão da ventoinha (Ventoinha 0dB)*

Apresentado apenas numa placa gráfica ASUS com referência de Ventoinha 0dB.

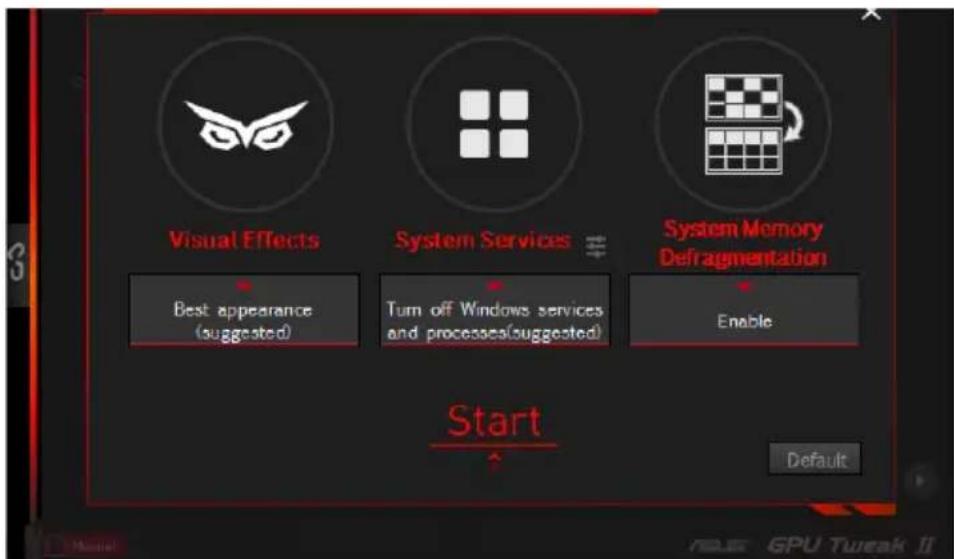

Gaming Booster

Obtenha a melhor experiência de jogo com o Gaming Booster, que ajuda a otimizar o seu sistema para jogar os seus jogos de computador de forma mais rápida e com alto desempenho.

O Gaming Booster oferece três (3) funções:

Visual Effects (Efeitos visuais): Permite-lhe desativar os efeitos visuais do Windows® para intensificar o desempenho do processador.

• System Services (Serviços do Sistema): Permite-lhe desligar manualmente serviços ou processos Windows®.
• System Services setting (Configuração de serviços do sistema): Permite-lhe escolher manualmente os serviços ou processos que deseja parar.
• System Memory defragmentation (Desfragmentação da memória do sistema): Permite-lhe reordenar e limpar a memória do sistema sem fechar processos.

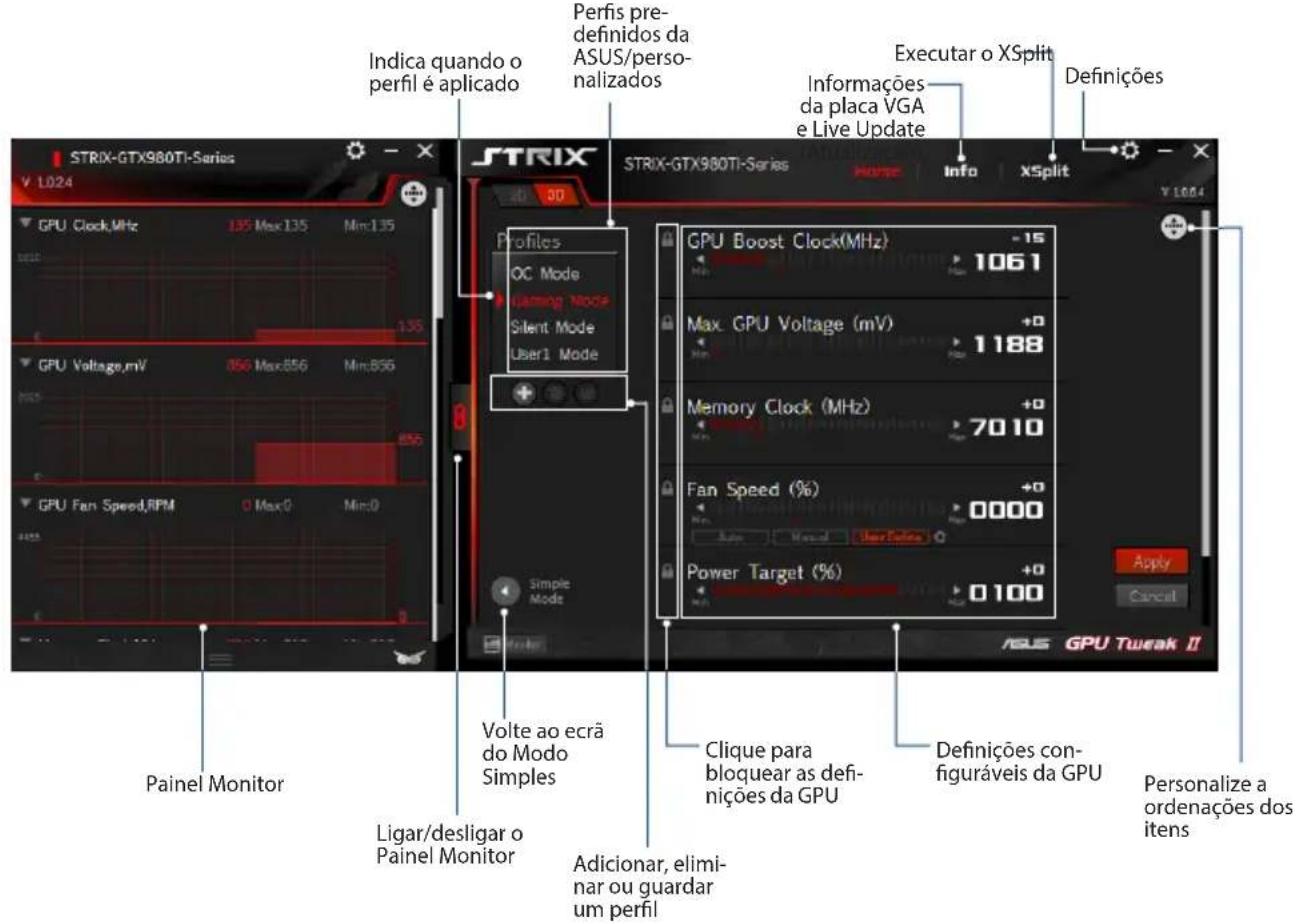

Modo Profissional

Configure as definições da GPU como um profissional e obtenha um ótimo desempenho da sua placa gráfica ASUS.

Configurar um perfil

1. Selecione o perfil que deseja configurar.
2. Selecione uma configuração da GPU e introduza o valor preferido.
3. Quando terminar, clique em Apply.

Adicionar um perfil

1. Clique em + e atribua um nome ao perfil.
2. Defina os valores preferidos.
3. Quando terminar, clique em para guardar o perfil.

Aplicar um perfil

• Selecione o perfil e clique em A para aplicar o perfil.

Eliminar um perfil

• Selecione o perfil e clique em para eliminar o perfil.

Obter informações da placa VGA e Live Update (Atualização)

O ecrã de Informações disponibiliza informações e atualizações sobre a sua placa VGA da ASUS.

NOTA: Certifique-se de que o computador está ligado à internet para obter as atualizações.

Executar o XSplit

Instale e execute o XSplit Gamecaster a partir do GPU Tweak II.

Utilizar o ecrã de Definições

O ecrã de Definições permite-lhe configurar as definições do GPU Tweak II, tais como Main (Principal), Tuning Settings (Definições de ajuste), Live Update (Atualização) e Keyboard Shortcuts (Atalhos do teclado).

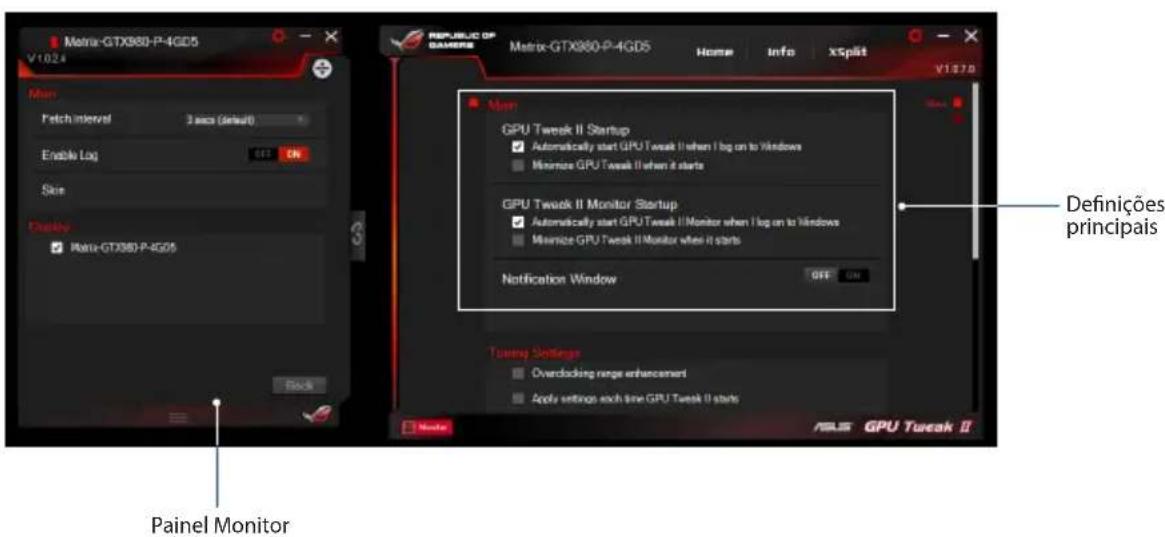

Principal

Nas definições Principais, pode selecionar quaisquer destas opções ao executar o GPU Tweak II:

• Executar automaticamente o GPU Tweak II ou o Painel Monitor no arranque do Windows®.
• Minimizar o GPU Tweak II ou o Painel Monitor depois de executado.
• Ativar/desativar a janela de notificações.

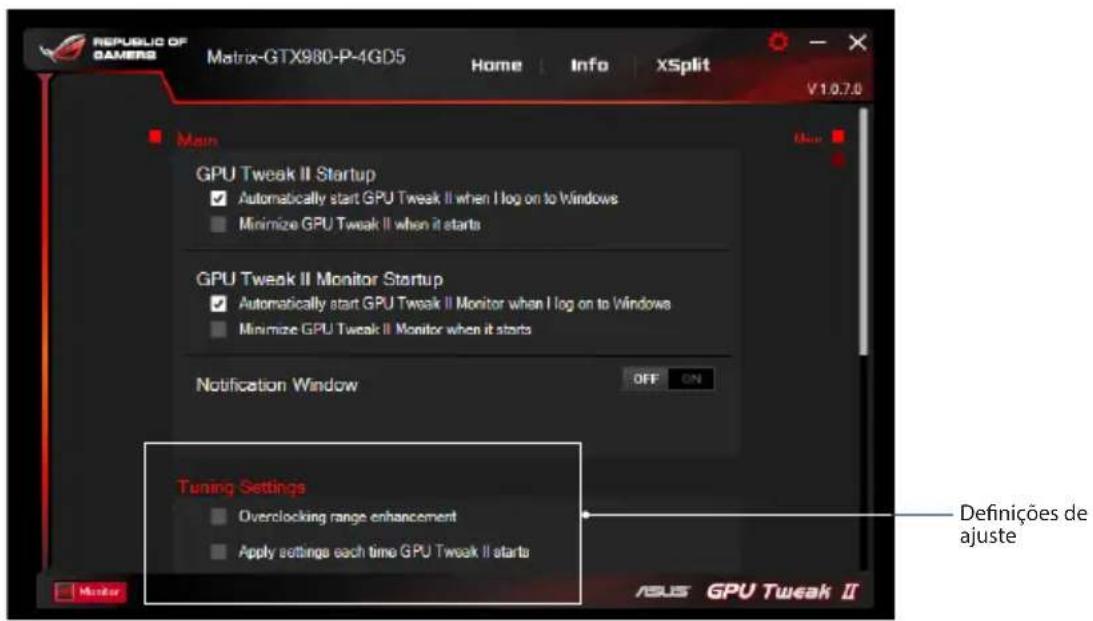

Definições de ajuste

Nas Definições de ajuste, pode selecionar quaisquer destas opções ao aplicar as definições do GPU Tweak II:

• Aumentar o limite de overclock.
• Aplicar as definições no arranque do GPU Tweak.

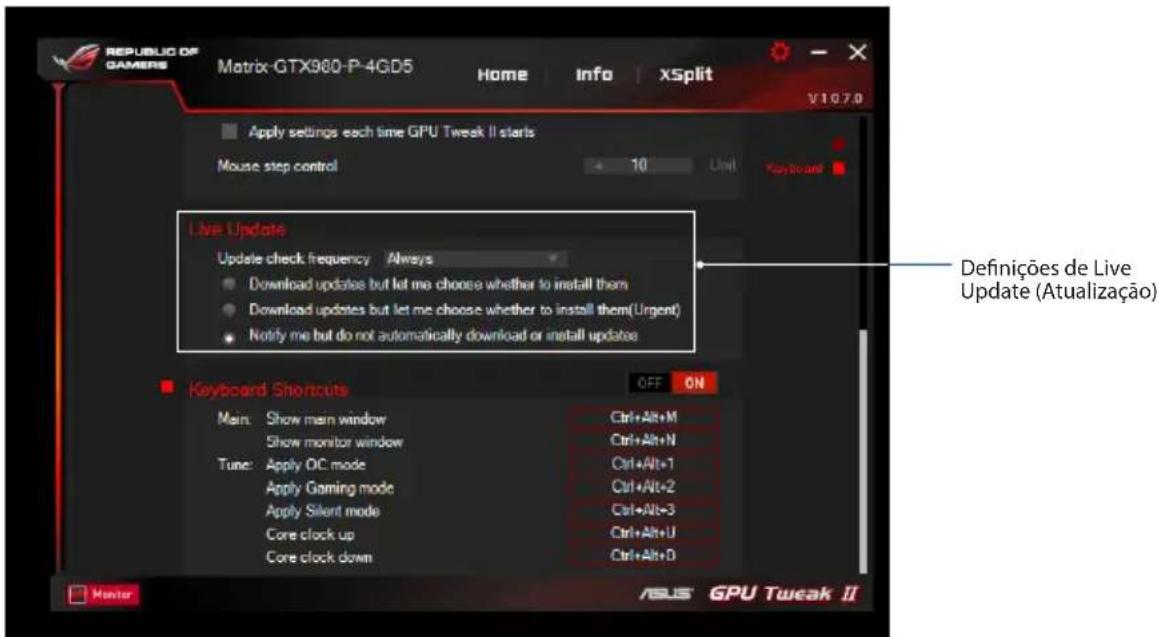

Live Update (Atualização)

Receba notificações sobre as mais recentes atualizações de controladores e VBIOS a partir da função Live Update (Atualização). Configure e selecione as seguintes opções de Live Update (Atualização):

• Defina a frequência de procura de atualizações (Update check frequency) que deseja para receber atualizações.
• Selecione uma das opções de Atualização para:
• Transferir atualizações mas permitir escolher se as pretendo instalar: Selecione esta opção para transferir atualizações automaticamente e decidir se as deseja instalar manualmente.
• Transferir atualizações importantes mas permitir escolher se as pretendo instalar: Selecione esta opção para transferir atualizações críticas automaticamente e decidir se as deseja instalar manualmente.
• Notificar-me mas não transferir nem instalar as atualizações automaticamente: Selecione esta opção para receber apenas notificações e decidir se deseja transferir e instalar as atualizações manualmente.

Atalhos do teclado
