製品タイプ	グラフィックカード
ブランド	ASUS
モデル	Dual GeForce RTX 2060 Mini OC
アーキテクチャ	Turing
ビデオメモリ	6GB GDDR6
メモリインターフェース	192ビット
バスインターフェース	PCI Express 3.0 x16
ベースクロック	1365 MHz
ブーストクロック（OC）	1710 MHz
CUDAコア数	1920
電源コネクタ	1 x 8ピン
推奨電源	500 W
映像出力	2 x HDMI 2.0, 2 x DisplayPort 1.4
寸法（長さx幅x高さ）	197 mm x 120 mm x 38 mm
重量	約500g
冷却	デュアルAxial-techファン
DirectX	12
OpenGL	4.6
保証	3年間（地域による）
お手入れと清掃	乾いた柔らかい布で拭いてください。液体は使用しないでください。ファンのほこりは注意深く取り除いてください。
安全	作業前には必ず電源を抜いてください。必要な電力に対応した電源を使用してください。
交換部品と修理可能性	部品についてはASUSサポートにお問い合わせください。修理は認定専門家に依頼することをお勧めします。
一般情報	Mini-ITX構成に最適なコンパクトグラフィックカード。レイトレーシングとDLSSに対応。

よくある質問 - Dual GeForce RTX 2060 Mini OC ASUS

ASUS Dual RTX 2060 Mini OCグラフィックカードを取り付けるための前提条件は何ですか？

空きPCI Express x16スロット、8ピンコネクタ付きの500W以上の電源ユニット、長さ197mmの余裕があるケースが必要です。

このグラフィックカードのドライバーをインストールするにはどうすればよいですか？

NVIDIAまたはASUSのサイトから最新のドライバーをダウンロードしてください。インストーラーを実行し、インストール後にPCを再起動してください。

このグラフィックカードはレイトレーシングに対応していますか？

はい、RTX 2060は専用のRTコアを搭載しており、対応ゲームでリアルタイムレイトレーシングを実現します。

このカードはMini-ITXケースで使用できますか？

はい、コンパクトな寸法（197mm）により、ほとんどのMini-ITXケースに対応しますが、スペースを確認してください。

このカードにはどの電源ユニットが推奨されますか？

ASUSは安定動作のために、8ピンコネクタ付きの最低500Wの電源ユニットを推奨しています。

カードのファンを掃除するにはどうすればよいですか？

乾いた布やエアダスターでほこりを取り除いてください。液体製品は避けてください。

最大動作温度はどのくらいですか？

負荷時の目標温度は約83°Cです。それを超える場合は、ケースの換気を確認し、ファンを清掃してください。

RTX 2060を2枚SLIで使用できますか？

いいえ、RTX 2060はSLIに対応していません。最適なパフォーマンスを得るために、1枚のカードを使用してください。

このカードにはRGB LEDが付いていますか？

いいえ、ASUS Dual RTX 2060 Mini OCモデルにはRGB照明はありません。シンプルで控えめなデザインです。

インストール後に画面が真っ暗な場合はどうすればよいですか？

8ピン電源コネクタが正しく接続されているか、カードが適切に挿入されているか、モニターがカード（マザーボードではなく）に接続されているかを確認してください。

使用説明書 Dual GeForce RTX 2060 Mini OC ASUS

ASUS GPU Tweak II ユーティリティは、ASUSビデオカード専用の高性能リアルタイムハードウェアモニター8オーバークロックツールで、あなたのビデオカードのパフォーマンスをカスタマイズすることができます。ASUS GPU Tweak II ユーティリティには「Simple Mode」と「Professional Mode」2つのモードがあり、Simple Modeではプリセットプロファイルで簡単に、Professional Modeではクロックや電圧などを手動で細かく調整することができ、あなたのビデオカードのパフォーマンスを最大限に発揮させることができます。

Simple Modelには、次の4つのプロファイルが準備されています。

OC Mode

Silent Mode

Gaming Mode

My Profile

システム要件

• AMD 7000シリーズ以降のGPU搭載ビデオカード
• NVIDIA® 600シリーズ以降のGPU搭載ビデオカード
• Microsoft Windows® 10 / 8 / 8.1 / 7 (32bit / 64bit)

GPU Tweak IIをインストールする

1. 対象のASUS製ビデオカードをシステムに取り付け、製品に付属のDVDまたはASUSオフィシャルサイトからダウンロードしたビデオカードドライバーをインストールします。
2. 製品に付属のDVDまたはASUSオフィシャルサイトからダウンロードしたASUS GPU Tweak IIをインストールします。
3. 画面の指示に従い、インストールを完了します。

GPU Tweak IIを起動する

• デスクトップ上のASUS GPU TweakII アイコン ブルクリックします。
• 「スタート」→「プログラム」→「ASUS」→「ASUS GPU TweakII」の順にクリックし、プログラムを起動します。

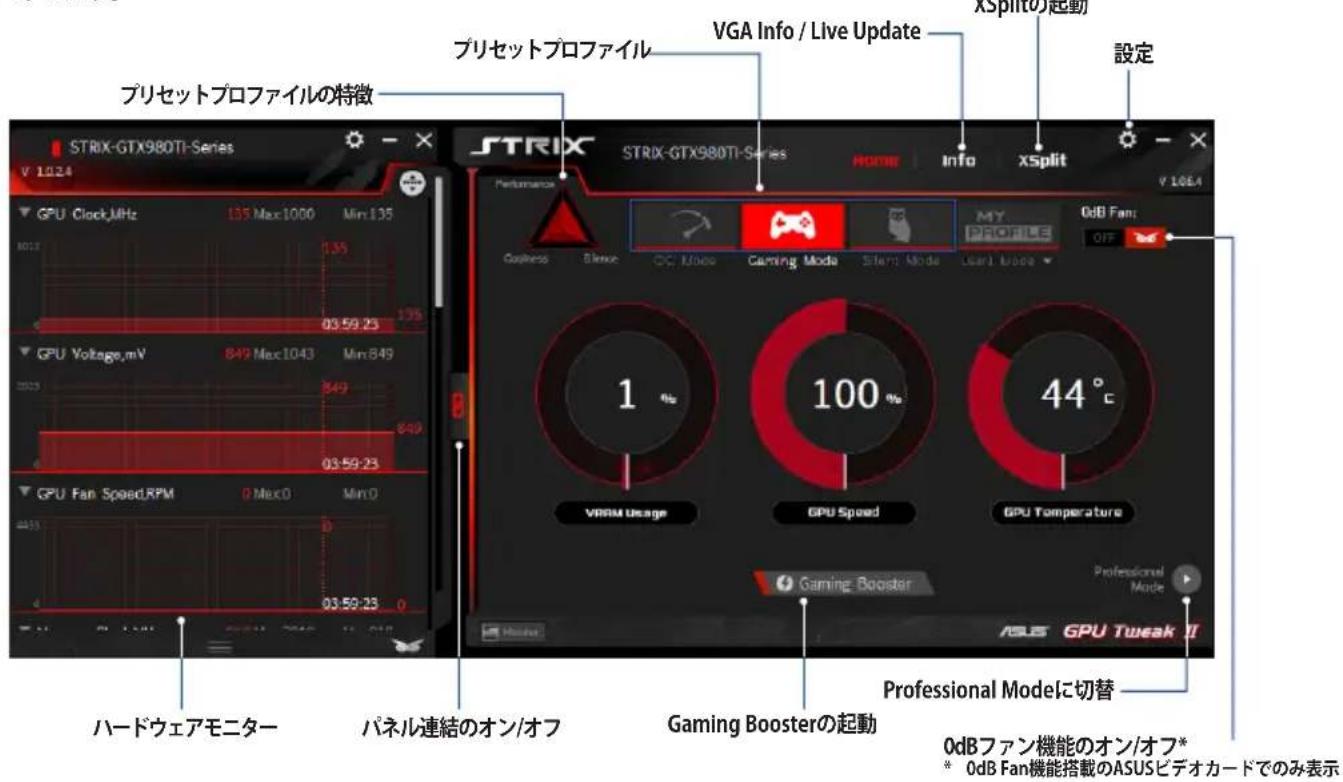

Simple Mode

Simple Modeでは、プリセットプロファイルを選択するだけで簡単にパフォーマンスを調整することができます。

また、Gaming Booster 機能を使用することで、ゲームプレイのためにWindows®のシステム設定を変更することができます。

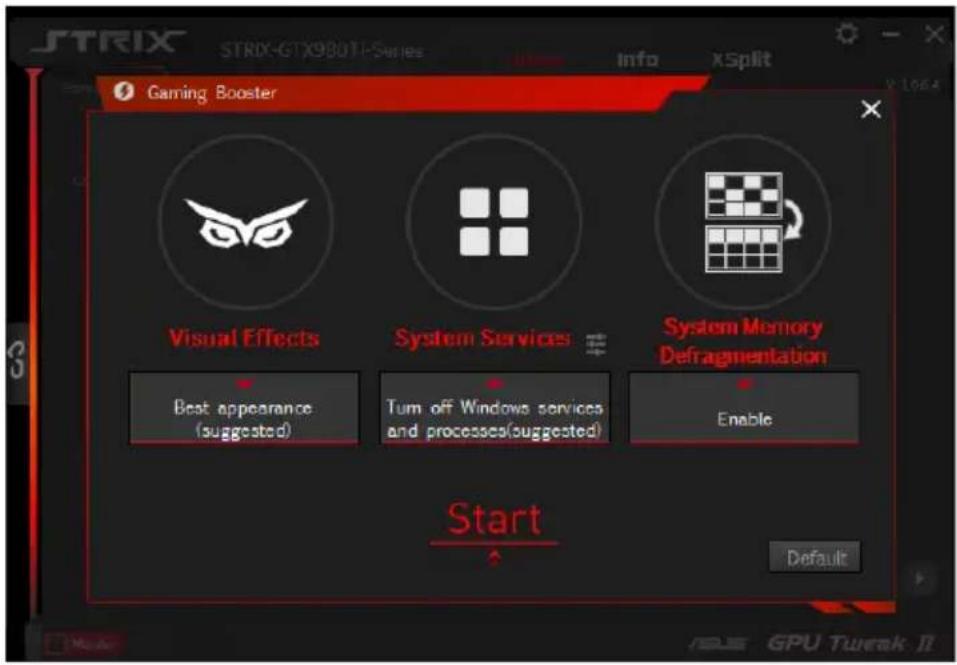

Gaming Booster

Gaming BoosterはWindows®のシステム設定を変更することができる機能です。この設定を行うことでゲームをより快適にプレイすることができるでしょう。変更されたシステム設定は、PCを再起動することで元に戻すことができます。

Gaming Boosterでは、次のシステム設定を変更することができます。

• Visual Effects: Windows® の視覚効果を無効にします。
• System Services: Windows® サービスを停止します。停止するサービスは手動で設定することも可能です。
• System Services setting: 停止するWindows® サービスを選択します。

- System Memory defragmentation: 実行中のプログラムを閉じることなく、メモリーのデフラグ（再配置・クリーンアップ）を行います。

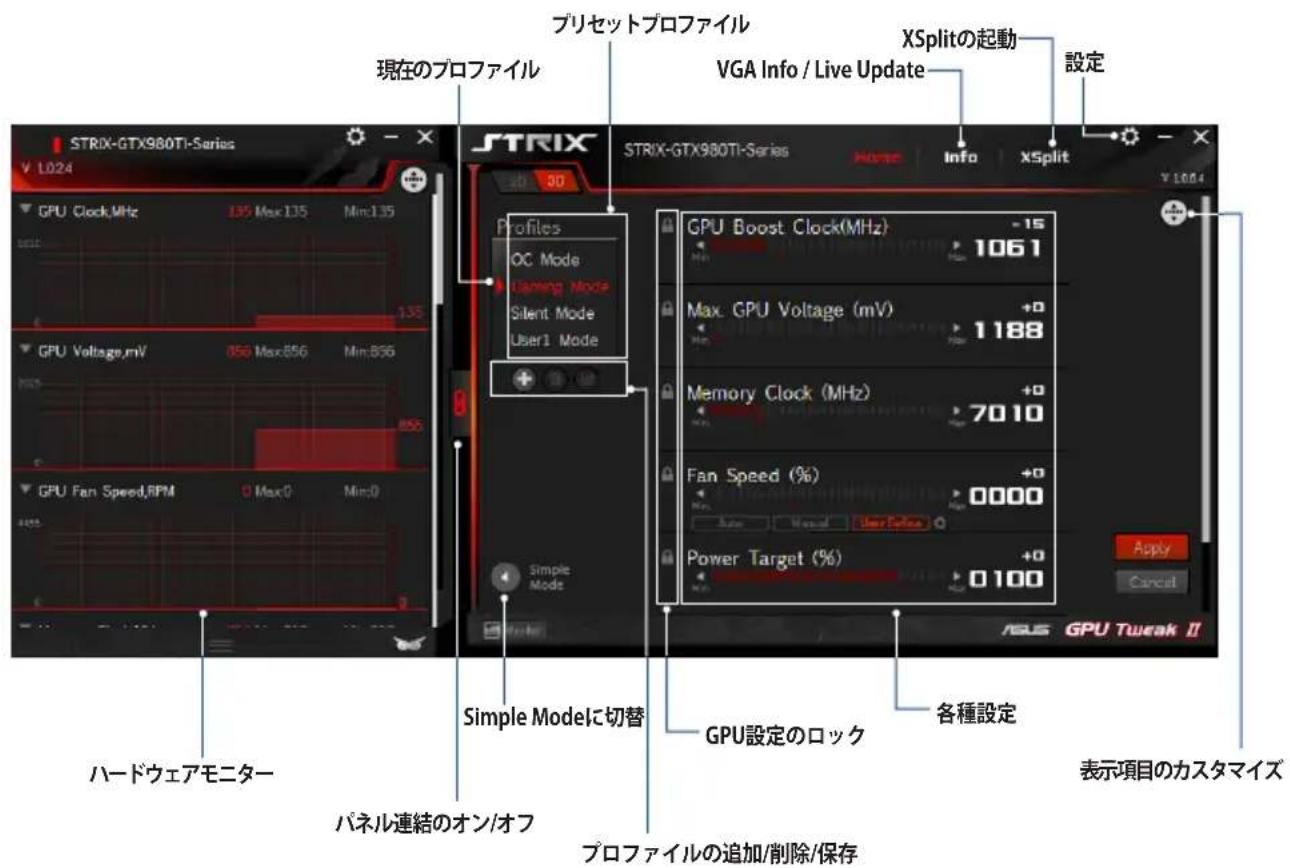

Professional Mode では、クロックや電圧などの詳細な設定を行うことができます。

プロファイルの設定

1. 設定の変更を行いたいプロファイルを選択します。
2. クロック、電圧、ファンスピードなどの各種項目を設定します。
3. をクリックし設定を適用します。

プロファイルの追加

1. ヤリックし、プロファイル名を入力します。
2. クロック、電圧、ファンスピードなどの各種項目を設定します。
3. テックしプロファイルを保存します。

プロファイルの適用

- 使用するプロファイルを選択し、Applyをクリックします。

プロファイルの削除

- 削除したいプロファイルを選択しをクリックします。

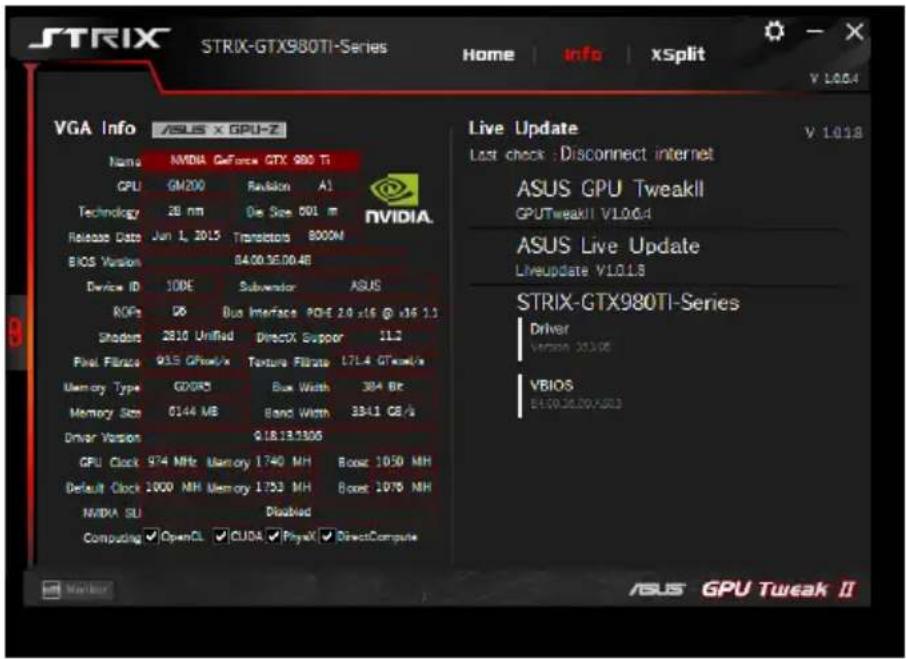

VGA Info / Live Update

ご使用のビデオカードやソフトウェアの情報を表示します。また、インターネットを通じてVBIOSを更新することができます。

参考: Live Update機能を使用するにはインターネット接続が必要です。

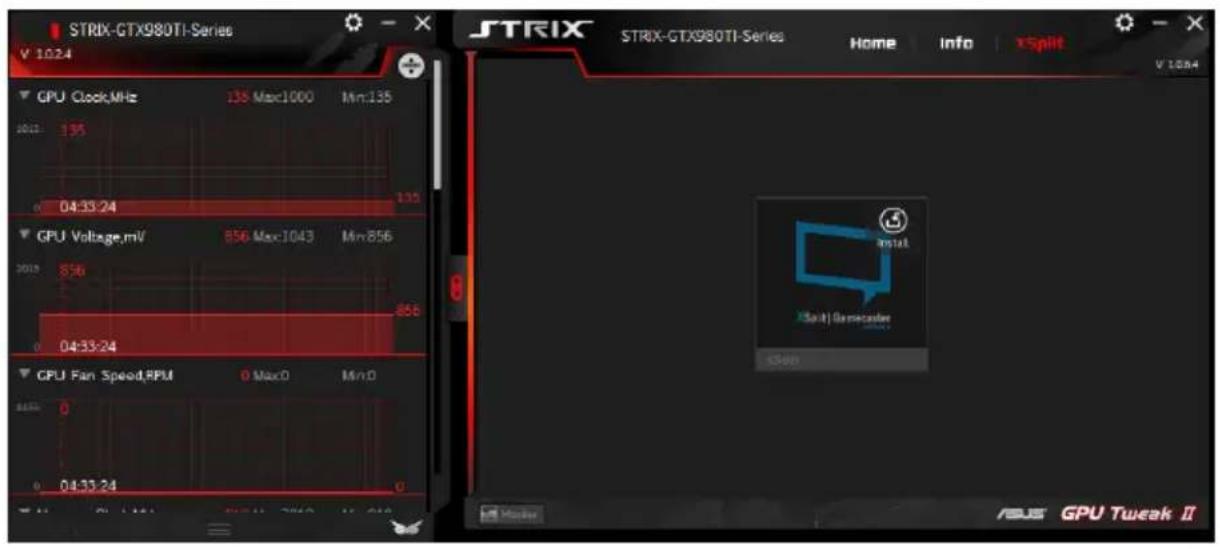

XSplitを起動する

XSplit Gamecasterを起動することができます。プログラムがインストールされていない場合は、XSplit Gamecasterのダウンロードページにアクセスします。

参考: XSplit Gamecasterについて、詳しくはイベントページをご覧ください。

(http://www.asus.com/event/2015/VGA/XSPLIT/index.aspx)

設定

設定画面では、GPU Tweak II の各種設定を変更することができます。

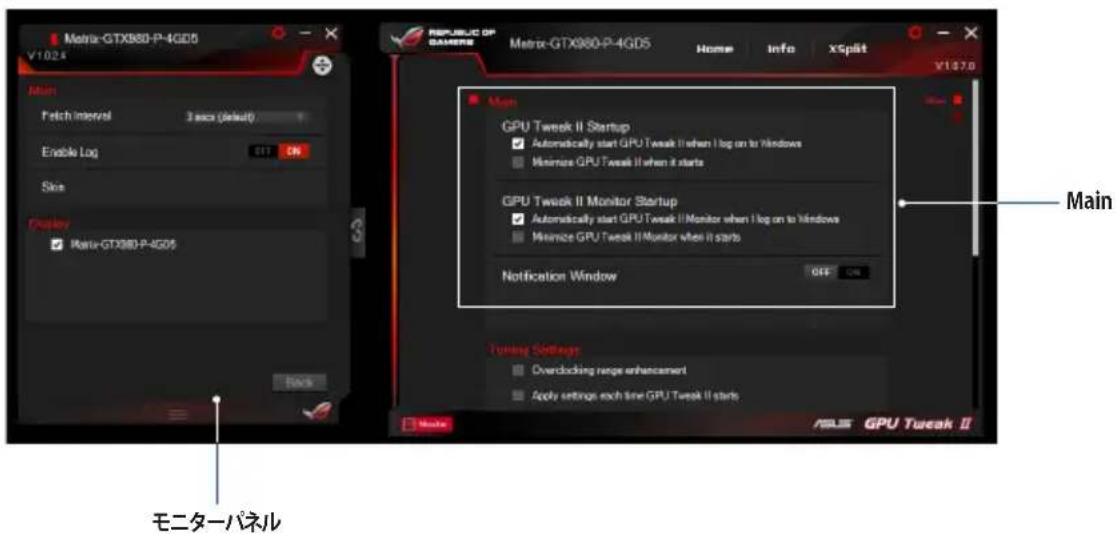

Main

GPU Tweak II の起動や通知に関する設定を行うことができます。

• Windows® ログオン時のGPU Tweak II 起動設定
• Windows® ログオン時のGPU Tweak II モニター起動設定
• 通知ウィンドウのオン/オフ

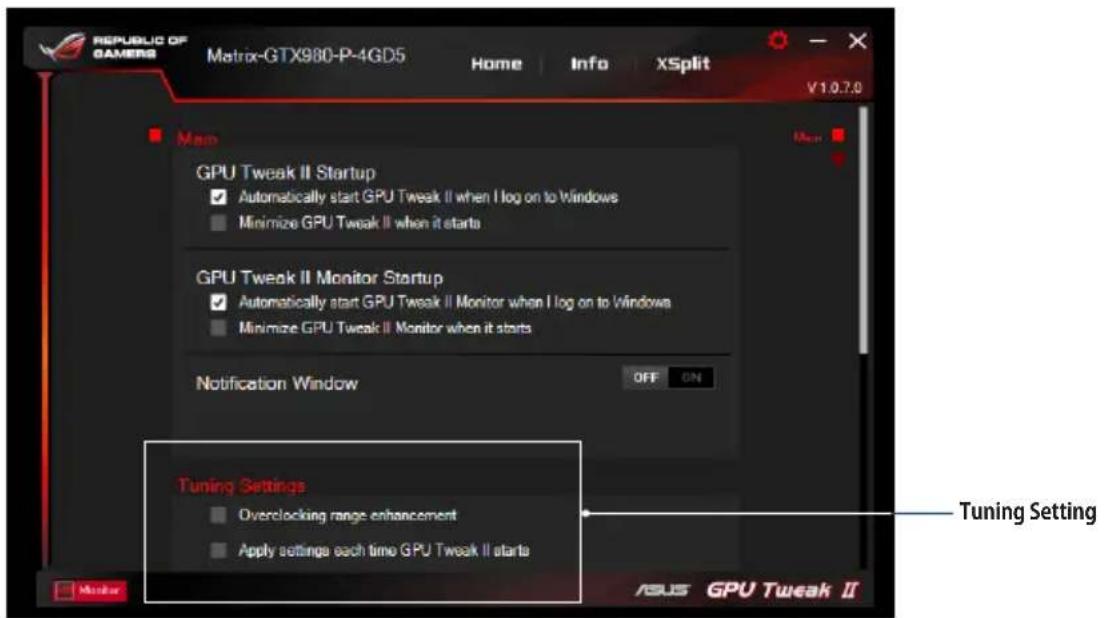

Tuning Setting

GPU Tweak II の調整に関する設定を行うことができます。

• オーバークロック範囲の拡張
• GPU Tweak II 起動時に設定を適用

参考: Tuning Settingの設定を変更する際は、十分ご注意ください。

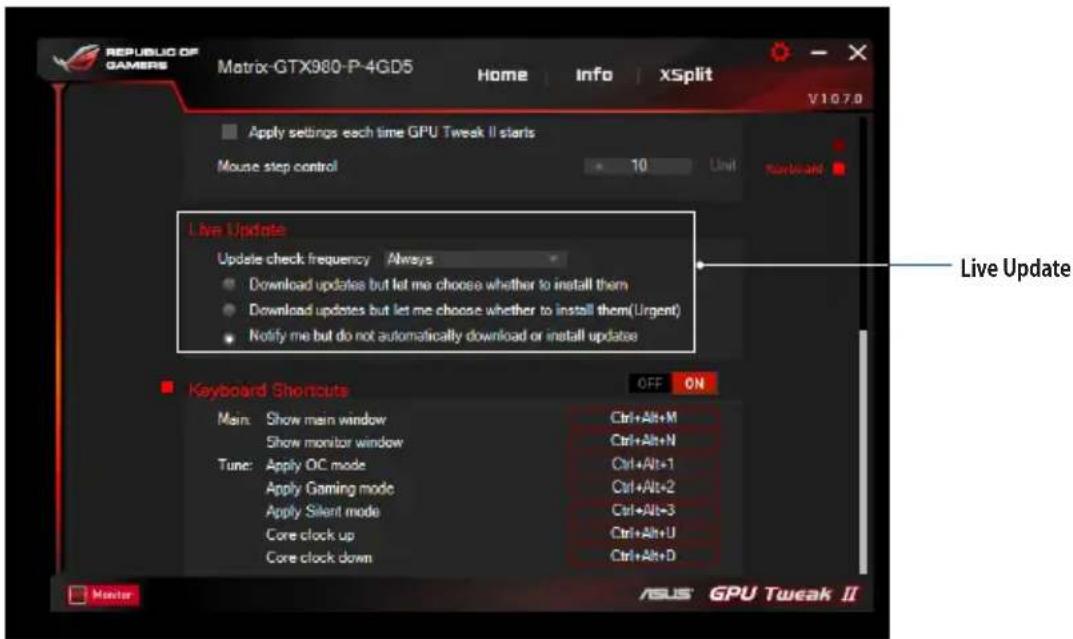

Live Update

インターネットを通じてVBIOSやビデオカードドライバーを更新することができるLive Updateに関する設定を行うことができます。

• 更新を確認する頻度

• 更新のインストール方法を選択

• 更新をダウンロードするが、インストールを行うかどうかは選択する

• 重要な更新をダウンロードするが、インストールを行うかどうかは選択する
• 更新を確認するが、ダウンロードとインストールを行うかどうかは選択する

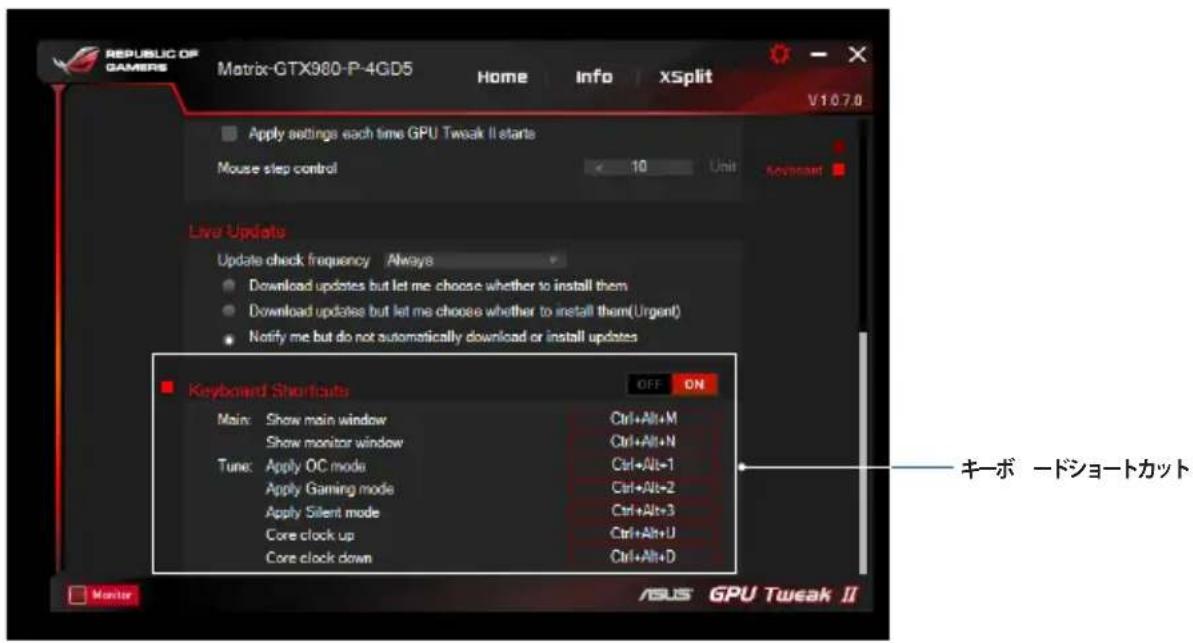

キーボードの複数のキーを組み合わせて入力することにより、ディスプレー上のメニューから選択することなく特定の機能を実行させるキーボードショートカットの設定を行うことができます。

• キーボードショートカット機能のオン/オフ
• 各種機能のショートカットキー設定
