Type de produit	Carte graphique
Marque	ASUS
Modèle	Dual GeForce RTX 2060 Mini OC
Architecture	Turing
Mémoire vidéo	6 Go GDDR6
Interface mémoire	192 bits
Interface bus	PCI Express 3.0 x16
Fréquence de base	1365 MHz
Fréquence boost (OC)	1710 MHz
Nombre de cœurs CUDA	1920
Connecteurs d'alimentation	1 x 8 broches
Alimentation recommandée	500 W
Sorties vidéo	2 x HDMI 2.0, 2 x DisplayPort 1.4
Dimensions (L x l x h)	197 mm x 120 mm x 38 mm
Poids	Environ 500 g
Refroidissement	Double ventilateur axial-tech
DirectX	12
OpenGL	4.6
Garantie	3 ans (selon région)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquide. Dépoussiérer les ventilateurs avec précaution.
Sécurité	Débrancher l'alimentation avant toute intervention. Utiliser une alimentation compatible avec la puissance requise.
Pièces détachées et réparabilité	Contacter le support ASUS pour toute pièce. Réparation par un professionnel agréé recommandée.
Informations générales	Carte graphique compacte idéale pour les configurations Mini-ITX. Prise en charge du Ray Tracing et du DLSS.

FOIRE AUX QUESTIONS - Dual GeForce RTX 2060 Mini OC ASUS

Quels sont les prérequis pour installer la carte graphique ASUS Dual RTX 2060 Mini OC ?

Assurez-vous d'avoir un slot PCI Express x16 libre, une alimentation d'au moins 500W avec un connecteur 8 broches, et un boîtier avec une marge de 197 mm de longueur.

Comment installer les pilotes pour cette carte graphique ?

Téléchargez les derniers pilotes depuis le site NVIDIA ou ASUS. Exécutez l'installateur et redémarrez votre PC après installation.

Cette carte graphique supporte-t-elle le Ray Tracing ?

Oui, la RTX 2060 intègre des cœurs RT dédiés pour le ray tracing en temps réel dans les jeux compatibles.

Puis-je utiliser cette carte dans un boîtier Mini-ITX ?

Oui, ses dimensions compactes (197 mm) la rendent adaptée à la plupart des boîtiers Mini-ITX, mais vérifiez l'espace disponible.

Quelle alimentation est recommandée pour cette carte ?

ASUS recommande une alimentation de 500 W minimum avec un connecteur 8 broches pour un fonctionnement stable.

Comment nettoyer les ventilateurs de la carte ?

Utilisez un chiffon sec ou une bombe d'air comprimé pour enlever la poussière. Évitez tout produit liquide.

Quelle est la température maximale de fonctionnement ?

La température cible est d'environ 83°C en charge. Si elle dépasse, vérifiez la ventilation du boîtier et nettoyez les ventilateurs.

Puis-je associer deux cartes RTX 2060 en SLI ?

Non, la RTX 2060 ne supporte pas le SLI. Utilisez une seule carte pour des performances optimales.

Cette carte a-t-elle des LEDs RGB ?

Non, le modèle ASUS Dual RTX 2060 Mini OC ne dispose pas d'éclairage RGB. Il reste sobre et discret.

Que faire si l'écran reste noir après installation ?

Vérifiez que le connecteur d'alimentation 8 broches est bien branché, que la carte est correctement insérée, et que votre écran est connecté à la carte (pas à la carte mère).

MODE D'EMPLOI Dual GeForce RTX 2060 Mini OC ASUS

Connaître GPU tweak II

L'utilitaire ASUS GPU Tweak II vous permet de surveiller et de modifier les paramètres de votre carte graphique ASUS pour des performances optimales. Il dispose de deux interfaces utilisateur, le Simple Mode (Mode simple) et le Professional Mode (Mode professionnel), qui vous permettent de surveiller rapidement vos profils prédéfinis et personnalisés, améliorer les paramètres du GPU selon le jeu auquel vous jouez ou effectuer des modifications avancées sur les paramètres du GPU pour des performances optimales.

ASUS GPU Tweak II intègre ces profils ASUS exclusifs prédéfinis pour gérer les profils d'économie d'énergie et de jeu :

OC Mode (Mode OC)

Silent Mode (Mode Silencieux)

Gaming Mode (Mode Jeu)

Mon profil

Configuration système requise

• GPU AMD série 7000 ou version ultérieure • GPU NVIDIA série 600 ou version ultérieure • Microsoft Windows 10 / 8 / 8.1 / 7 32/64 bits

Installer GPU tweak II

1. Assurez-vous que vous avez installé la carte graphique ASUS et son pilote. Consultez le manuel utilisateur de la carte graphique ASUS pour plus d'informations sur l'installation de son pilote.
2. Localisez le dossier du pilote ASUS GPU Tweak II et double-cliquez sur le fichier setup.exe pour commencer l'installation.
3. Suivez les instructions à l'écran pour terminer l'installation.

Lancer GPU tweak II

• Double-cliquez sur l'icône GPU Tweak sur le bureau. - Cliquez sur Start (Démarrer) > All Programs (Tous les programmes) > ASUS > GPU Tweak II pour lancer le programme.

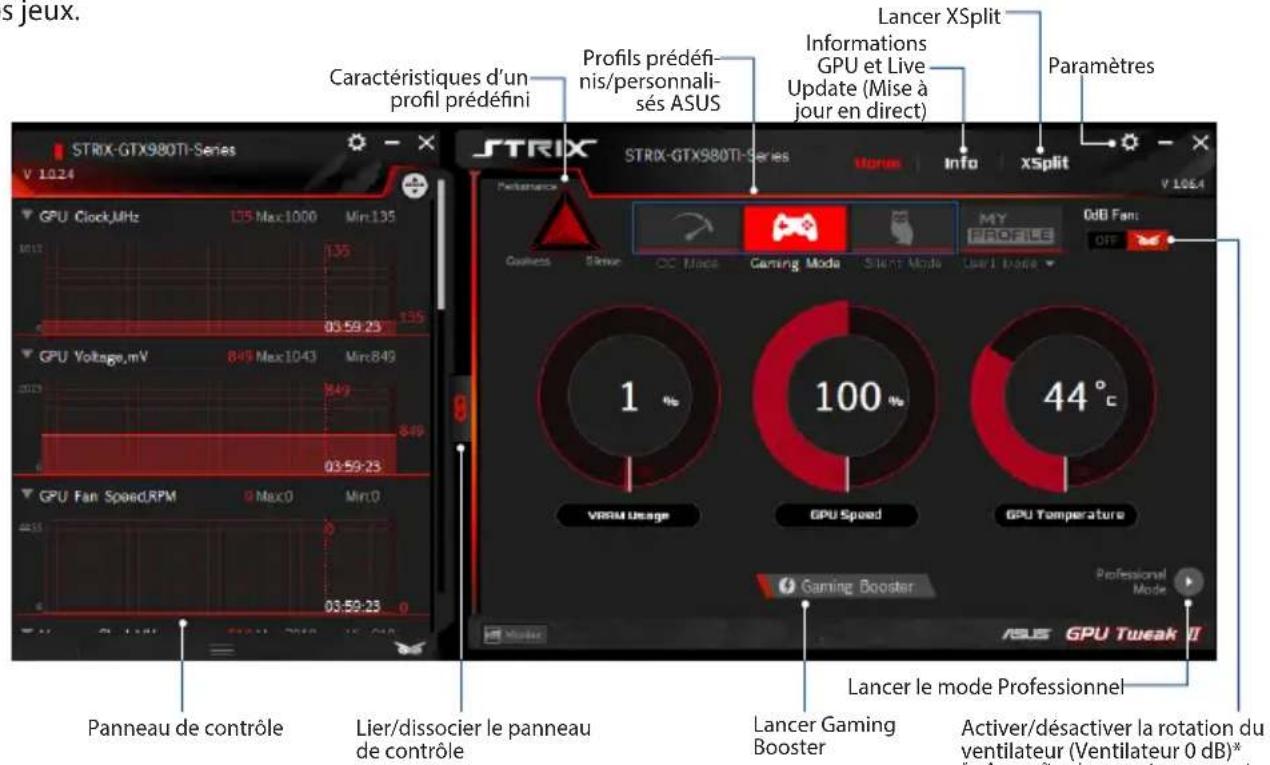

Mode simple

Simple Mode (Mode simple) vous fournit un moyen rapide de surveiller les paramètres de votre GPU en temps réel et de modifier certains paramètres système via Gaming Booster pour profiter encore mieux de vos jeux. Lancer XSplit

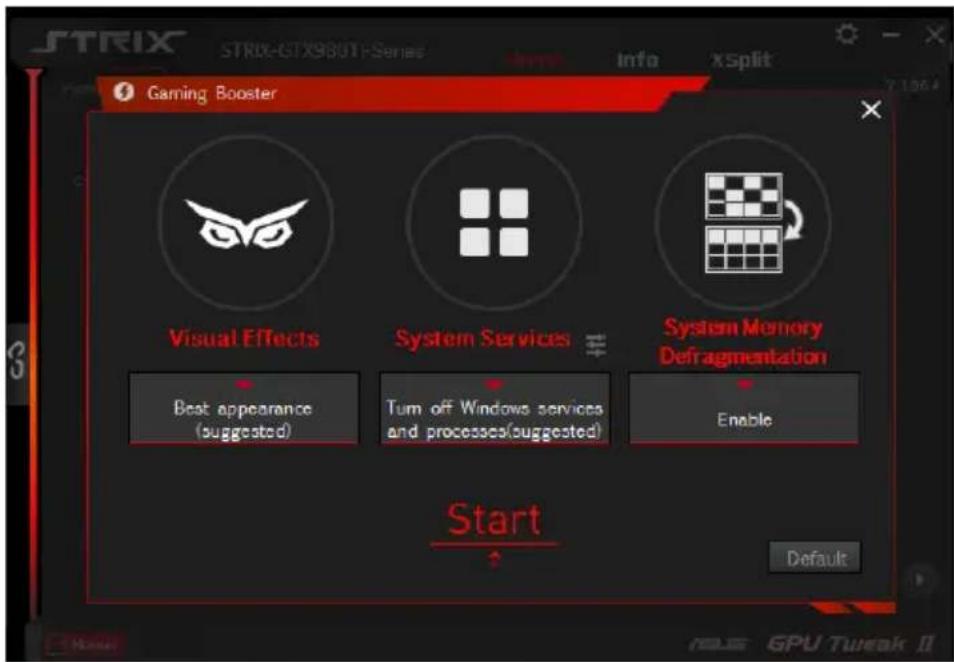

Obtenez le niveau de performance qui fera la différence avec Gaming Booster. Cette application permet d'optimiser votre système pour des jeux sans interruption et plus rapides sur votre ordinateur.

Gaming Booster vous propose trois (3) fonctions :

• Visual Effects (Effets visuels) : Vous permet de désactiver les effets visuels de Windows® pour intensifier les performances du processeur.
• System Services (Services système) : Vous permet de désactiver automatiquement ou manuellement les services ou les processus Windows®.
• System Services setting (Paramétrage services système) : Vous permet de choisir manuellement les services ou les processus que vous souhaitez arrêter.
• Défragmentation mémoire système : Vous permet de réorganiser et de nettoyer votre mémoire système sans interrompre de processus.

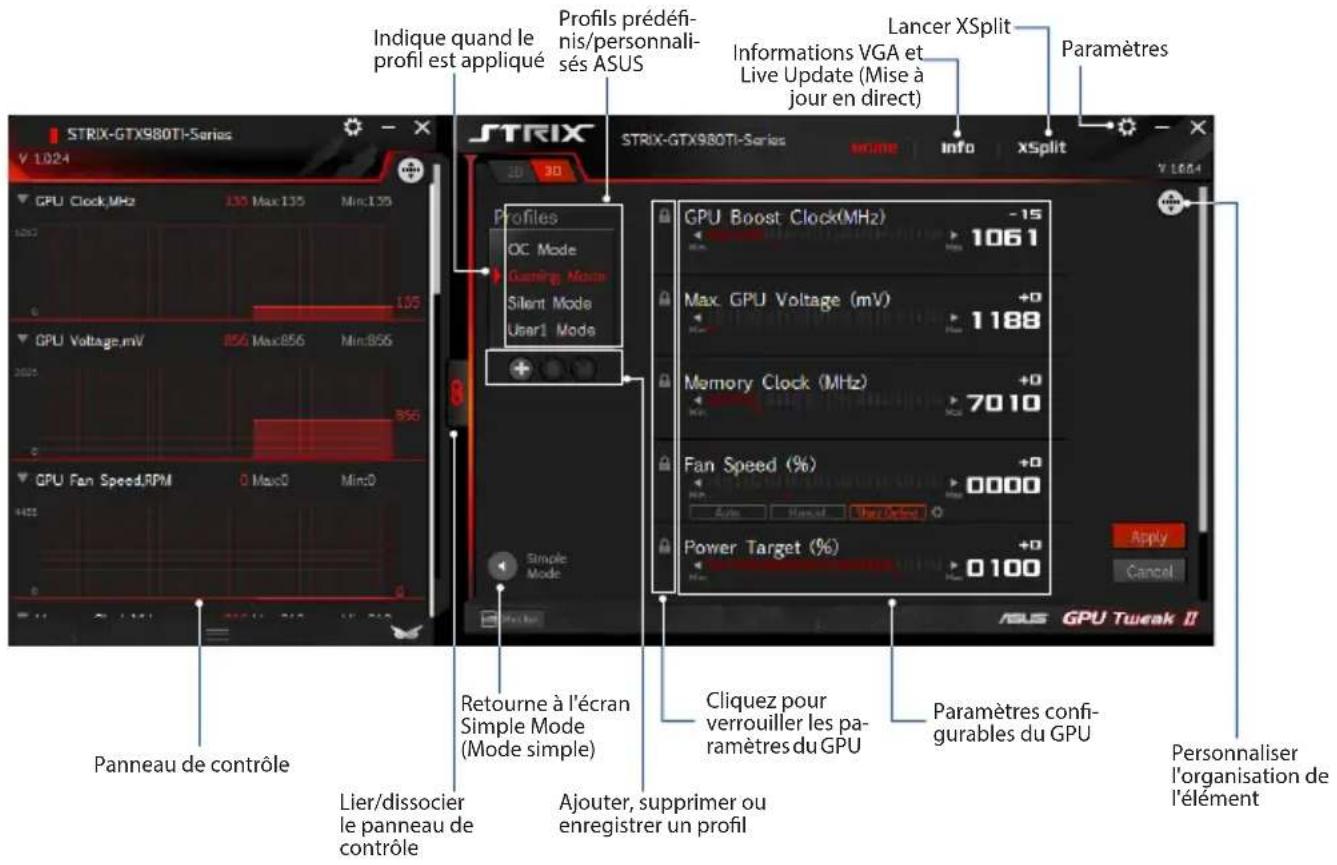

Configurez les paramètres du GPU comme un professionnel et profitez de performances optimales sur votre carte graphique ASUS.

Configurer un profil

1. Sélectionnez le profil que vous souhaitez configurer.
2. Sélectionnez le paramètre du GPU, puis saisissez votre valeur préférée.
3. Une fois terminé, cliquez sur Apply

Ajouter un profil

1. Cliquez sur plus. attribuez le nom du profil.
2. Définissez vos valeurs préférées.
3. Une fois terminé, cliquez sur pour enregistrer le profil.

Appliquer un profil

- Sélectionnez le profil, puis cliquez sur A pour appliquer le profil.

Supprimer un profil

- Sélectionnez le profil, puis cliquez sur pour supprimer le profil.

Obtenir les informations VGA et live update

L'écran Informations vous fournit des informations et des mises à jour en direct relatives à votre carte VGA ASUS.

REMARQUE : Assurez-vous que votre ordinateur est connecté à Internet pour obtenir Live Update.

Lancer xsplit

Installez et lancez XSplit Gamecaster depuis GPU Tweak II.

Utiliser l'écran des paramètres

L'écran des paramètres vous permet de configurer les paramètres GPU Tweak II tels que Main (Principal), Tuning Settings (Paramètres de réglage), Live Update (Mise à jour en direct) et Keyboard Shortcuts (Raccourcis clavier).

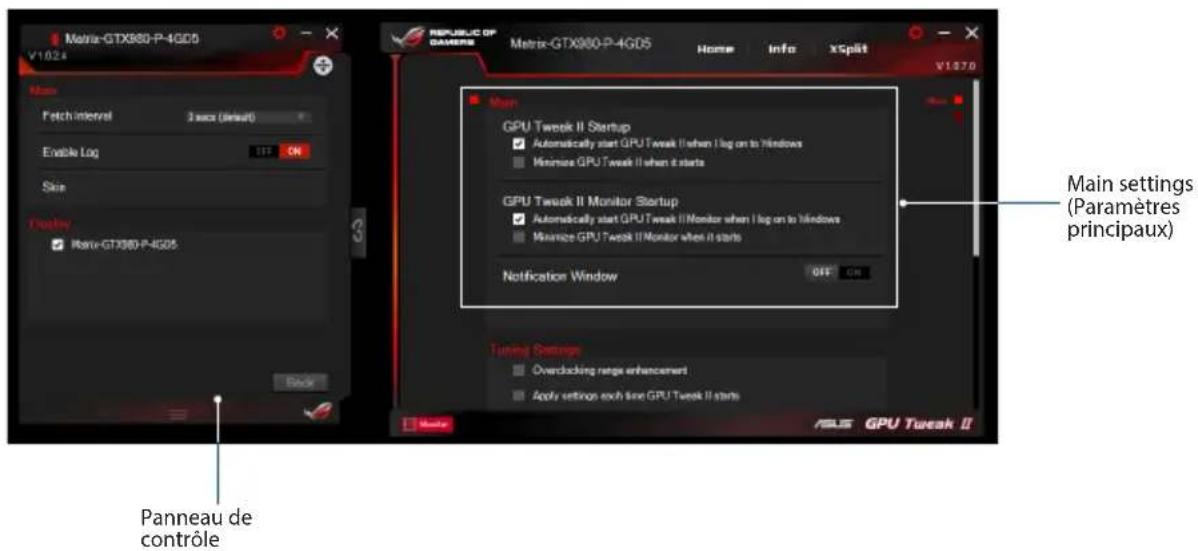

Depuis les paramètres principaux, vous pouvez sélectionner l'une de ces options au lancement de GPU Tweak II :

• Lancer automatiquement GPU Tweak II ou son Panneau de contrôle au démarrage de Windows®. • Réduire la fenêtre de GPU Tweak II ou son Panneau de contrôle une fois lancé. • Activer/désactiver la fenêtre de notification.

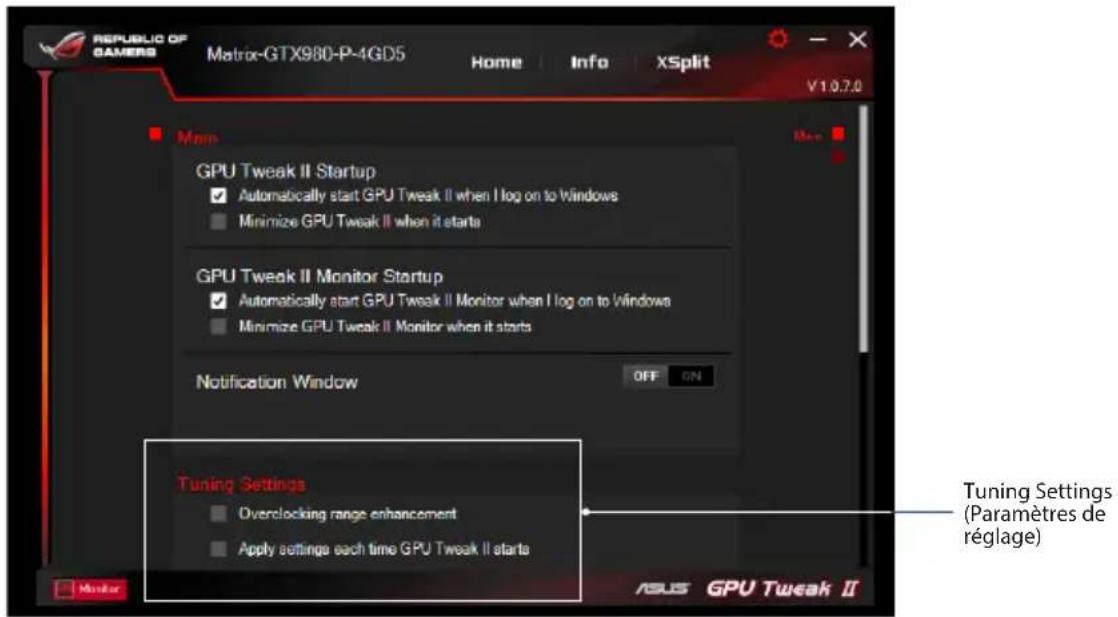

Depuis Tuning Settings (Paramètres de réglage), vous pouvez sélectionner l'une de ces options lors de l'application des paramètres de GPU Tweak II :

• Augmenter la plage d'overclocking. • Appliquer les paramètres au démarrage de GPU Tweak.

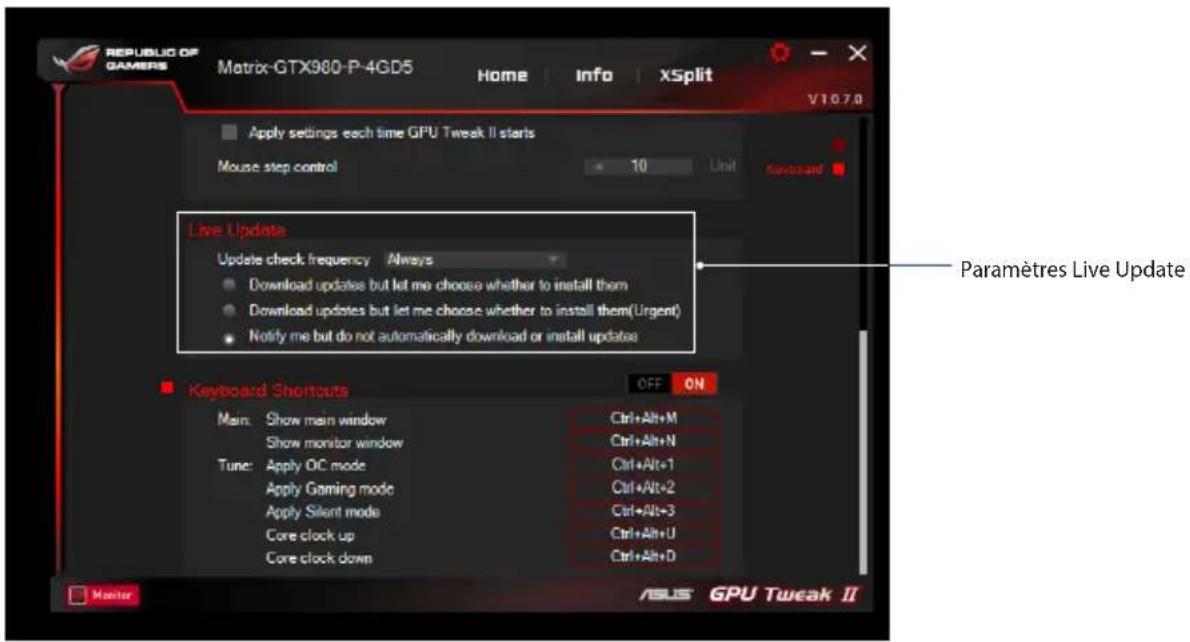

Recevez des notifications sur les dernières mises à jour du VBIOS et des pilotes à partir de Live Update.

Configurez et sélectionnez les options Live Update suivantes :

• Définissez Update check frequency (Fréquence de vérification des mises à jour) en fonction de quand vous souhaitez bénéficier de Live Update.
• Sélectionnez l'une des options de Live Update pour :
• Télécharger les mises à jour mais me laisser choisir de les installer : Sélectionnez cette option pour télécharger automatiquement des mises à jours puis décider manuellement de les installer.
• Télécharger les mises à jour importantes importantes puis décider manuellement de les installer.
• M'informer mais ne pas télécharger ou installer automatiquement les mises à jour : Sélectionnez cette option pour recevoir uniquement des notifications et décider de télécharger et d'installer manuellement les mises à jour.

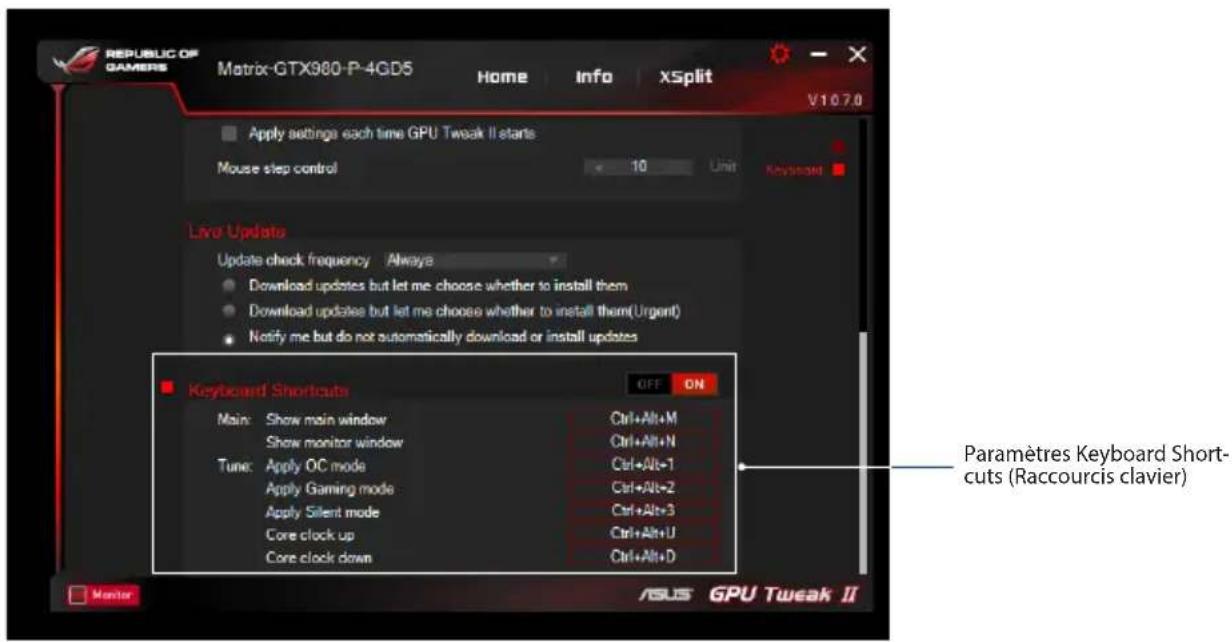

Activer/désactiver les raccourcis clavier pour afficher rapidement l'écran principal ou appliquer des réglages rapides.
