製品タイプ	マルチバンドテーブルアナログラジオ
ブランド	ブラウプンクト
モデル	BSA8001
周波数帯域	FM, MW, LW, SW
FM範囲	87.5 - 108.0 MHz
MW範囲	530 - 1600 kHz
LW範囲	150 - 280 kHz
SW範囲	5.80 - 10.0 MHz
電源（AC）	230 V AC 50 Hz
電池電源	1.5V R20/UM1/D乾電池4本（別売）
FM/SWアンテナ	伸縮アンテナ
MW/LWアンテナ	本体の水平回転
入力端子	外部音源用AUX IN端子（3.5mm）
出力端子	ヘッドホン端子（3.5mm）
操作部	電源ON/OFF、バンドセレクター、チューニング、ファインチューニング、トーン、ボリューム
推定寸法（幅×高さ×奥行き）	300×150×100 mm
推定重量	1.5 kg
安全上の注意	水や火に近づけないでください。通気を確保（周囲5cm以上）
お手入れ	乾いた布で拭いてください。研磨剤は使用しないでください。
修理について	専門家にご依頼ください。ユーザーによる修理可能な部品はありません。
付属品	電源コード、取扱説明書

よくある質問 - BSA8001 BLAUPUNKT

ラジオの電源の入れ方と切り方を教えてください。

ON/OFFボタンを押して電源を入れます。もう一度押すと電源が切れます。

使用する電池とその取り付け方法は？

1.5VのR20/UM1/D乾電池を4本使用します。背面のカバーを開け、表示された極性（+/-）に従って電池を入れ、カバーを閉じてください。

FMまたはSWの受信を改善する方法は？

本体背面または上部にある伸縮アンテナを完全に伸ばしてください。

MWまたはLWの受信を改善する方法は？

本体全体を水平に回転させて、最適な方向を探してください。

このラジオにMP3プレーヤーを接続できますか？

はい、左側面にあるAUX IN端子にMP3プレーヤーやスマートフォンなどの音源を接続してください。自動的にその音源に切り替わります。

ファインチューニング（微調整）の使い方は？

TUNINGボタンで放送局を選んだ後、FINE TUNINGつまみを回して微調整します。特に短波（SW）で有効です。

音が歪んだり小さい場合の対処法は？

音量とトーンを確認してください。電池で動作している場合は新しい電池と交換してください。アンテナが伸びているか確認してください。

電源コードを接続中でもラジオを使用できますか？

はい、電源コードを接続すると自動的にAC電源に切り替わります。電池は使用されません。

本体のお手入れ方法は？

電源を切り、コンセントから抜いてください。柔らかい乾いた布で表面を拭いてください。化学薬品や研磨剤は使用しないでください。

電気的障害による誤動作が発生した場合の対処法は？

電源を一度切って再び入れる（ON/OFFサイクル）ことでリセットしてください。問題が解決しない場合は、専門家にご連絡ください。

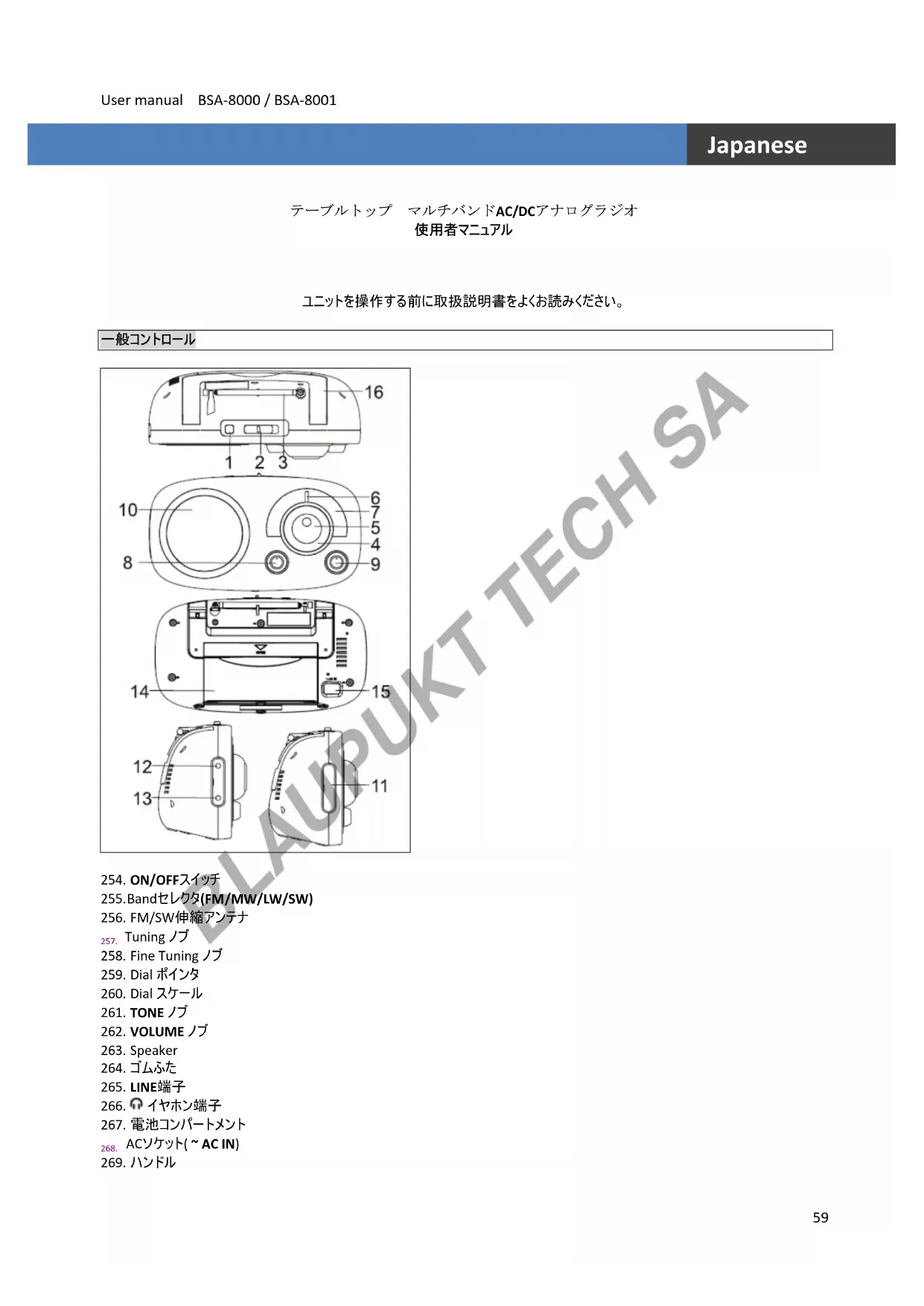

使用説明書 BSA8001 BLAUPUNKT

テルトド マルチバンド AC/DCアナログレシーバー

使用者向け

ご使用前に取扱説明書をお読みください。

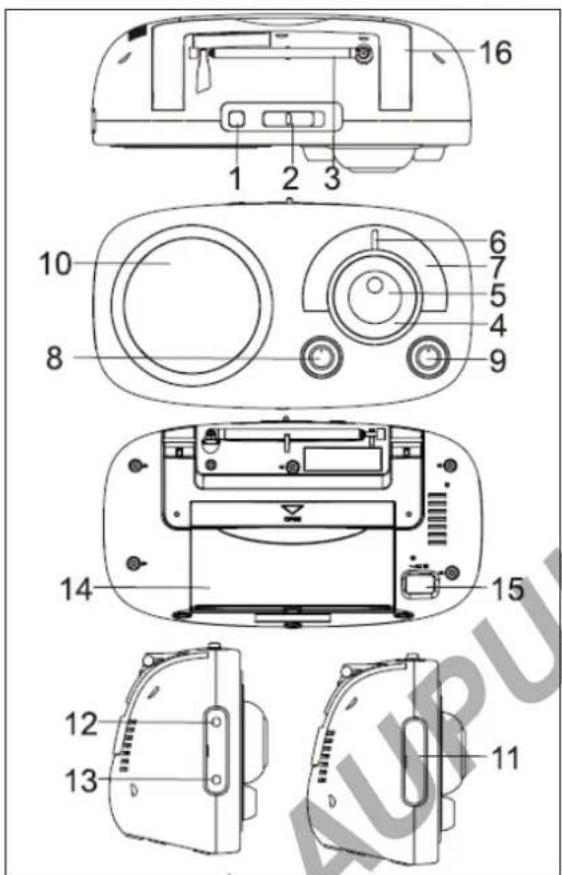

一般コントロール

1. ON/OFFスイッチ 255.Band(FM/MW/LW/SW)
2. FM/SW伸縮アンテナ
3. チューニング
4. ファインチューニング
5. ダイヤル
6. ダイヤル
7. トーン
8. ボリューム
9. スピーカー
10. プリアンプ 265 LINE端子
11. ヘッドホン端子
12. 電池コンパートメント
13. ACインレット（〜AC IN）
14. 取扱説明書

電源

このセットはAC 230V〜50Hzまたは4×1.5V R20/UM1/Dサイズの電池で作動します。

AC操作

• ACアダプターは、コンセントと電池で動作する電源ユニットから抜く必要があります。
• ACアダプターが電源コンセントに接続されます。ご希望の場合、電池から切り離してください。

ACアダプターが電源コンセントに接続されている場合、電池の消費はありません。

電池の操作

1. 電池コンパートメントの蓋を矢印の方向に水平に引いて外します。
2. コンパートメントに4個のR20/UM1/Dサイズの電池を挿入します。コンパートメント内の表示の極性（+/-）と一致するように確認してください。
3. 蓋を閉じます。

注意：

- 必ず装置のプラグと装置の駆動動力源（電池または電源コンセント）をACから抜いてください。 - ACコードがメインコンセントから電源コンセントに接続されます。

電池に関する注意事項（別売）

種類の違う電池や、新しいものと古いものを混ぜて使用しないでください。

電池を再充電したり、加熱したり、分解したりしないでください。

直射日光や火などの過熱にさらさないようにしてください。

火の中に入れないでください！

電池の廃棄については、環境的側面に注意を払う必要があります。

以下の場合、電池の交換が必要です：操作中に音が出ない、または音が歪む。

液漏れを防止するため、長期間使用しない場合は電池を取り外してください。

環境を尊重してください。電池を捨てる前に、特別なサイクルでそれらを回収するか、販売店にご相談ください。

注意：

電池を正しく交換しない場合、爆発の危険があります。同型または同等のものだけに交換してください。

ラジオの使用方法

1. ON/OFFボタンを押し、ラジオをオンにします。 2. FM/MW/LW/SWセレクターを使用して、バンドを選択します。 3. TUNINGを使用して、希望のラジオ局に合わせます。 4. 音量レベルを調整します。 5. TONEで音質を調整します。 6. ON/OFFボタンを再度押し、ラジオをオフにします。

M：子一二三N/不使用時は周波数を中央に合わせる

ラジオの受信能力を向上させる方法：

FM/SW: 伸縮アンテナを伸ばしてください。

MW/LW: 最適な受信のために、本体を水平方向に回転させてください。

外部機器の接続

• ユニットの左側にあるLINE端子に外部機器（例：MP3プレーヤー）を接続すると、本機は自動的にLINE機能に切り替わります。再生を停止するには、LINE端子から外部機器を取り外してください。

製品情報

消費電力 5W

周波数範囲

FM 87.5-108.0 MHz

MW 530-1600 kHz

LW 150-280 kHz

SW 5.80-10.0 MHz

大音量でイヤホンを連続使用する場合は、使用者の聴覚を損傷する可能性があります。

安全上の注意事項

注意：感電の危険を減らすために、カバー（後部）を外さないでください。

内部にはユーザーが修理できる部品はありません。資格のあるサービス担当者にご相談ください。

三角形内の矢印付きの稲妻は警告の標識で、製品の中に「危険な電圧」が存在することを使用者に知らせます。

三角形内の感嘆符は、製品に添付されている重要な説明を使用者に知らせる警告標識です。

重要！

換気装置は、新聞紙、テーブル用の布、カーテンなどで通気口を覆って妨げてはなりません。 - 燃えているろうそくのような裸火源を装置の上に置かないでください。 - 装置は水気の多い場所で使用しないでください。 - 装置の周囲には、十分な換気のため最低5cmの距離を確保してください。 - 装置の上に花瓶などの液体の入ったものを置かないでください。 - 鉄板は装置背面に置かないでください。 - トーン、リード、または過剰な音量は難聴を引き起こす可能性があります。 - 電源プラグは切断装置として使用し、その操作が容易であることを確認してください。完全に電源を切るには、設備の電源プラグを完全にコンセントから抜いてください。電源プラグを遮断するか、使用時には簡単にアクセスできる必要があります。電気の高速過渡現象や静電現象の影響を受け、製品の調子が悪くなり、電源をリセットする必要があるかもしれません。

将来この製品を廃棄する場合、電気製品の廃棄物は家庭廃棄物と一緒に処理しないでください。ご注意ください。

注：設計および仕様は予告なく変更されることがあります。
