MANUALE UTENTE C520 NAD

• MANUALE DELLE ISTRUZIONI

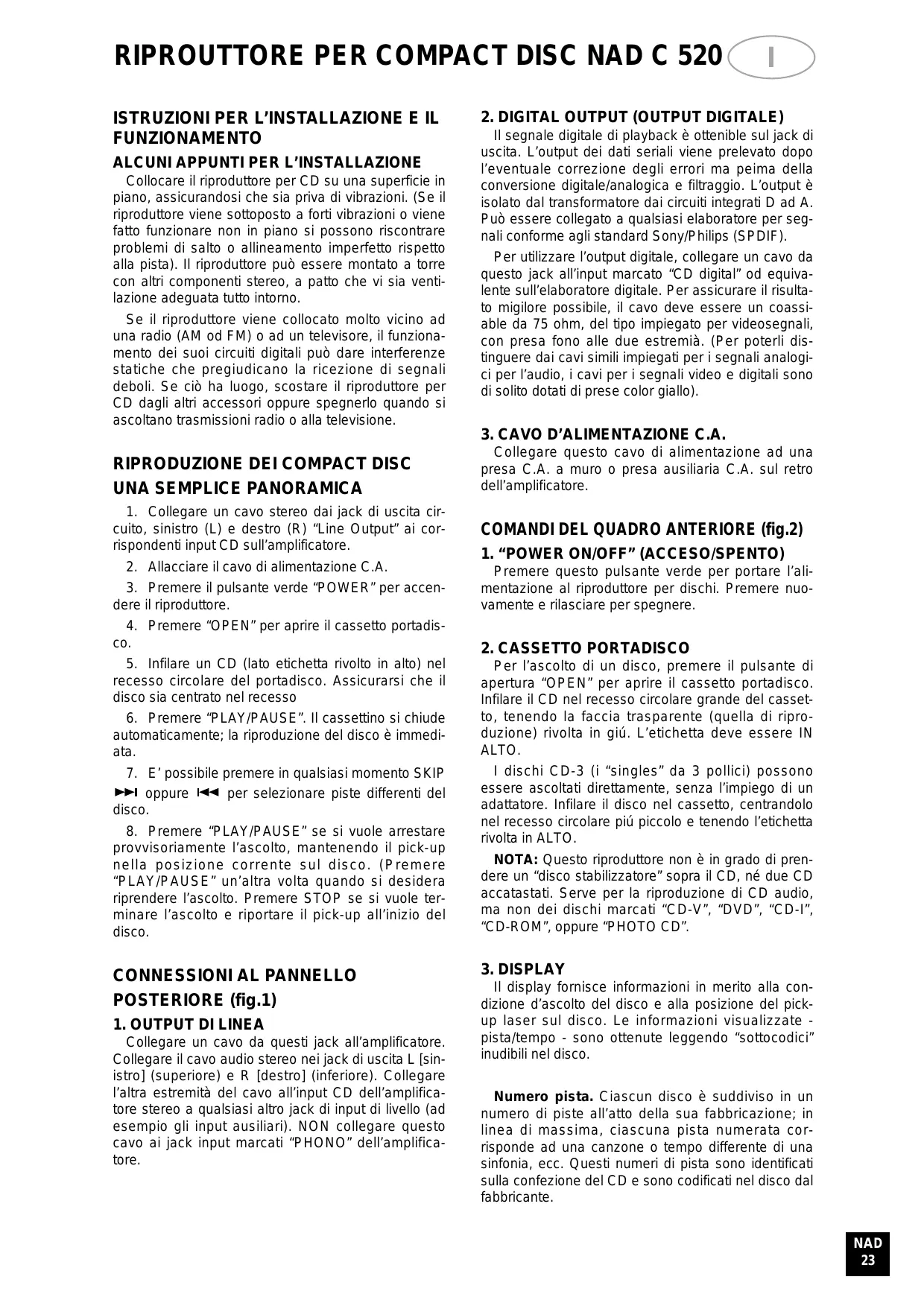

Collocare il riproduttore per CD su una superficie in piano, assicurandosi che sia priva di vibrazioni. (Se il riproduttore viene sottoposto a forti vibrazioni o viene fatto funzionare non in piano si possono riscontrare problemi di salto o allineamento imperfetto rispetto alla pista). Il riproduttore può essere montato a torre con altri componenti stereo, a patto che vi sia ventilazione adeguata tutto intorno. Se il riproduttore viene collocato molto vicino ad una radio (AM od FM) o ad un televisore, il funzionamento dei suoi circuiti digitali può dare interferenze statiche che pregiudicano la ricezione di segnali deboli. Se ciò ha luogo, scostare il riproduttore per CD dagli altri accessori oppure spegnerlo quando si ascoltano trasmissioni radio o alla televisione.

Il segnale digitale di playback è ottenible sul jack di uscita. L’output dei dati seriali viene prelevato dopo l’eventuale correzione degli errori ma peima della conversione digitale/analogica e filtraggio. L’output è isolato dal transformatore dai circuiti integrati D ad A. Può essere collegato a qualsiasi elaboratore per segnali conforme agli standard Sony/Philips (SPDIF). Per utilizzare l’output digitale, collegare un cavo da questo jack all’input marcato “CD digital” od equivalente sull’elaboratore digitale. Per assicurare il risultato migilore possibile, il cavo deve essere un coassiable da 75 ohm, del tipo impiegato per videosegnali, con presa fono alle due estremià. (Per poterli distinguere dai cavi simili impiegati per i segnali analogici per l’audio, i cavi per i segnali video e digitali sono di solito dotati di prese color giallo).

UNA SEMPLICE PANORAMICA

1. Collegare un cavo stereo dai jack di uscita circuito, sinistro (L) e destro (R) “Line Output” ai corrispondenti input CD sull’amplificatore.

2. Allacciare il cavo di alimentazione C.A.

Collegare questo cavo di alimentazione ad una presa C.A. a muro o presa ausiliaria C.A. sul retro dell’amplificatore. COMANDI DEL QUADRO ANTERIORE (fig.2)

1. “POWER ON/OFF” (ACCESO/SPENTO)

3. Premere il pulsante verde “POWER” per accendere il riproduttore.

Premere questo pulsante verde per portare l’alimentazione al riproduttore per dischi. Premere nuovamente e rilasciare per spegnere.

4. Premere “OPEN” per aprire il cassetto portadisco.

2. CASSETTO PORTADISCO

5. Infilare un CD (lato etichetta rivolto in alto) nel

recesso circolare del portadisco. Assicurarsi che il disco sia centrato nel recesso

6. Premere “PLAY/PAUSE”. Il cassettino si chiude

automaticamente; la riproduzione del disco è immediata.

7. E’ possibile premere in qualsiasi momento SKIP

oppure per selezionare piste differenti del disco.

8. Premere “PLAY/PAUSE” se si vuole arrestare

provvisoriamente l’ascolto, mantenendo il pick-up nella posizione corrente sul disco. (Premere “PLAY/PAUSE” un’altra volta quando si desidera riprendere l’ascolto. Premere STOP se si vuole terminare l’ascolto e riportare il pick-up all’inizio del disco.

Collegare un cavo da questi jack all’amplificatore. Collegare il cavo audio stereo nei jack di uscita L [sinistro] (superiore) e R [destro] (inferiore). Collegare l’altra estremità del cavo all’input CD dell’amplificatore stereo a qualsiasi altro jack di input di livello (ad esempio gli input ausiliari). NON collegare questo cavo ai jack input marcati “PHONO” dell’amplificatore. Per l’ascolto di un disco, premere il pulsante di apertura “OPEN” per aprire il cassetto portadisco. Infilare il CD nel recesso circolare grande del cassetto, tenendo la faccia trasparente (quella di riproduzione) rivolta in giú. L’etichetta deve essere IN ALTO. I dischi CD-3 (i “singles” da 3 pollici) possono essere ascoltati direttamente, senza l’impiego di un adattatore. Infilare il disco nel cassetto, centrandolo nel recesso circolare piú piccolo e tenendo l’etichetta rivolta in ALTO. NOTA: Questo riproduttore non è in grado di prendere un “disco stabilizzatore” sopra il CD, né due CD accatastati. Serve per la riproduzione di CD audio, ma non dei dischi marcati “CD-V”, “DVD”, “CD-I”, “CD-ROM”, oppure “PHOTO CD”.

Il display fornisce informazioni in merito alla condizione d’ascolto del disco e alla posizione del pickup laser sul disco. Le informazioni visualizzate pista/tempo - sono ottenute leggendo “sottocodici” inudibili nel disco. Numero pista. Ciascun disco è suddiviso in un numero di piste all’atto della sua fabbricazione; in linea di massima, ciascuna pista numerata corrisponde ad una canzone o tempo differente di una sinfonia, ecc. Questi numeri di pista sono identificati sulla confezione del CD e sono codificati nel disco dal fabbricante. NAD

Alcuni CD (secondo le preferenze del fabbricante) hanno piste suddivise in sezioni, identificate da numeri di indice. Questo riproduttore non visualizza i numeri di indice. Ore. Nel modo convenzionale, questo display riporta in tempo trascorso dall’inizio della pista in ascolto. Impiegando il pulsante “TIME” si può ottenere la visualizzazione del tempo restante prima della fine del disco. Quando si carica un disco differente e si impiega il pulsante “OPEN” per chiudere il cassetto portadisco, il display riporta il numero delle piste e il tempo totale d’ascolto di tutte le piste del disco. Condizione. Una freccia rivolta verso destra vicino al lato sinistro del display si accende durante l’ascolto “PLAY”. Due lineette verticali indicano che il riproduttore è in attesa (“PAUSE”). Nel modo “STOP”, il display torna ad indicare il numero totale delle piste e il tempo totale di ascolto del disco. La scritta “no diSC” si accende sul display quando non vi è un disco o quando si è caricato un disco che non può essere letto (perché sporco o capovolto). “REPEAT ONE” si accende nell’angolo superiore sinistro durante l’ascolto ripetuto di una singola pista. “REPEAT ALL” si accende durante l’ascolto ripetuto dell’intero programma o del disco. “REMAIN” si accende nell’angolo inferiore sinistro del display se si è premuto il pulsante “TIME” per evidenziare il tempo restante per la pista, il disco oppure il programma. RANDOM. Quando il C520 si trova nel modo casuale, il display riporta la dicitura “RANDOM” (riproduzione casuale). CALENDARIO VISUALIZZAZIONE DELLA DISTINTA DELLE PISTE. Riporta l’elenco delle piste del disco. A mano z mano che ciascuna pista viene ascoltata, il relativo numero è oscurato sulla distinta delle piste, dando cosí una semplice indicazione di quanto è stato riprodotto e quanto deve ancora essere riprodotto. II display indica fino a sedici piste numerate. Telericevitore. Un sensore ad infrarossi (sito sul lato sinistro della finestrella del display) riceve i comandi dal telecomando. La retta tra il telecomando e questa finestrella non deve essere ostruita; se il percorso è ostruito, il telecomando non sempre funziona come prescritto.

Premere questo pulsante per aprire il cassetto portadischi; ripremerlo per chiudere il cassetto. Se il pulsante viene premuto durante l’ascolto di un disco, il playback allora si arresta: il pick-up ritorna all’inizio del disco e il cassetto si apre. Quando il cassetto del disco viene aperto, il meccanismo di chiusura del cassetto può essere attivato premendo “PLAY” oppure pressando delicatamente il cassetto verso l’interno. ATTENZIONE: Il cassetto portadischi viene aperto NAD

e chiuso tramite un motorino interno. Non chiudere il cassetto a mano quando il riproduttore è spento. Quando il cassetto si chiude, il riproduttore legge la pista dell’indice dei brani incisi sul disco e visualizza il numero delle piste unitamente alla durata totale d’ascolto del disco. Se si preme “PLAY” per chiudere il cassetto, questo display allora viene tralasciato: l’ascolto inizia immediatamente dalla pista 1 (Track 1).

5. “PLAY/PAUSE” (ASCOLTO/PAUSA)

Questo pulsante bivalente permette di passare alternatamente da “avviamento” ed “arresto” del playback. Premere per iniziare l’ascolto o per riprenderlo dopo l’impiego del pulsante Pausa. Durante l’ascolto si può arrestare il playback in qualsiasi momento premendo questo pulsante: il laser rimarrà “sospeso” nel punto esatto di interruzione. Il modo “PLAY” è identificato da una freccia rivolta verso destra sul display. Nel modo “PAUSE”, la freccia è affiancata da due lineette verticali Per ripristinare l’ascolto partendo esattamente dal punto di interruzione, premere nuovamente “PLAY/PAUSE”. Se non si desidera riprendere l’ascolto nel medesimo punto di interruzione, impiegare allora i comandi “SKIP” (“salta”) e “SCAN” (“scansione”) per portare il pick-up ad un punto differente del disco: premere infine “PLAY” per l’ascolto.

Il pulsante “TIME” ha due modi, come segue: ORE. il tempo trascorso dall’inizio della pista corrente, espresso in minuti e secondi. (Questa è l’impostazione “basilare”, selezionata automaticamente quando il riproduttore viene acceso). “REMAIN” il tempo d’ascolto restante prima della fine del disco.

Questo pulsante interrompe l’ascolto e cancella qualsiasi ciclo di riproduzione ripetuta, reimpostando il pick-up all’inizio del disco. Il display ritorna ad evidenziare il numero delle piste e il tempo totale d’ascolto del disco.

Questo pulsante inserisce un ciclo di ripetizione all’infinito. Premere una volta il pulsante “Repeat” per selezionare il modo di ripetizione “REPEAT ONE” che permette l’ascolto continuo solo della pista attuale. Premendo un’altra volta il pulsante di ripetizione si seleziona il modo “REPEAT ALL” (ripetere tutto): l’intero disco pertanto viene riprodotto, dall’inizio alla fine, all’infinito! Premere il pulsante “REPEAT” una terza volta per cancellare il ciclo di ripetizione e ritornare al funzionamento normale.

9. “RANDOM” (CASUALE)

Premendo “RANDOM” si ascoltano tutte le piste del CD in ordine casuale (randomizzazione). Premere “RANDOM” dai modi Stop oppure Play: il C520

passerà a riprodurre le piste del CD in ordine casuale, finché tutte le piste non sono state ascoltate. Premere nuovamente il pulsante “RANDOM” per cancellare la riproduzione casuale e riportare il C520 nel modo normale di riproduzione. Quando il C520 si trova nel modo casuale, il display riporta la dicitura “RANDOM PLAY” (riproduzione casuale).

SKIP Forward Premendo “SKIP Forward” durante l’ascolto, il laser passa all’inizio della pista successiva e riprende la riproduzione da tale punto. Pertanto, se si desidera “campionare” ogni brano del disco, premere “PLAY” e poi tasteggiare “SKIP ” dopo l’ascolto di un paio di secondi di ciascuna pista. TELECOMANDO SCAN BACK Il pulsante “SCAN ” fa sí che il pick-up ottico effettui la retroscansione della registrazione ad alta velocità. Il Vs. riproduttore per CD è dotato di un telecomando senza fili che Vi permette di azionare tutte le funzioni di playback senza doverVi scomodare dalla poltrona preferita o da qualsiasi altra parte della stanza. Questo pulsante funziona soltanto quando il riproduttore si trova nei modi “PLAY” oppure “PAUSE”. Dopo un comando di arresto con “STOP”, o dopo avere inserito un nuovo disco, occorre premere “PLAY” prima che il circuito di scansione possa funzionare. Per un funzionamento perfetto ricordare che non vi devono essere ostruzioni tra il telecomando e il pannello anteriore del riproduttore per CD. Se il riproduttore non esegue i telecomandi, controllare che la traiettoria tra il telecomando e il riproduttore non sia ostruita da abiti, carta, tende, tavolini, ecc. Se la scansione viene iniziata quando il riproduttore è in attesa con “PAUSE”, questa allora è silenziosa e procede ad una velocità pari a circa 15-20 volte quella normale di ascolto. Se si inizia la scansione durante l’ascolto “PLAY”, questa è molto piú lenta (circa tre volte la velocità d’ascolto) e la musica verrà udita in forma frammentaria a volume ridotto mentre il riproduttore procede alla scansione. Impiegare questa “scansione udibile” per portarsi perfettamente sul punto di ripristino dell’ascolto. Tastiera numerica. La maggior parte dei pulsanti sul telecomando ha lo stesso effetto dei corrispondenti pulsanti sul pannello anteriore del riproduttore per dischi. Il telecomando è dotato inoltre di una tastiera numerica ad azione diretta che fa scattare il riproduttore all’inizio di una pista numerata ed iniziare la riproduzione. In altre parole, per ascoltare la pista 5 basta premere 5. Per l’ascolto della Pista 23, premere +10. +10, 3. Se si effettua la retroscansione fino all’inizio del disco durante l’ascolto della Pista 1, il riproduttore ritorna automaticamente al playback normale. “SCAN Forward” Il pulsante “SCAN ” fa sí che il pick-up ottico effettui rapidamente la scansione in avanti lungo il brano musicale. Questa funzione si comporta in modo simile a quanto detto per “SCAN” Se si effettua la scansione in avanti fino alla fine del disco durante l’ascolto dell’ultima pista, la scansione si arresterà e il display Time riporterà la tabella dell’indice. (Non vi è modo di “riavvolgimento”).

INSTALLAZIONE E SOSTITUZIONE DELLE

BATTERIE Il telecomando richiede due celle da 1,5 volt, formato AAA (cioè UM-4 oppure IEC RO3). Si raccomandano celle alcaline per garantire la massima durata. Per aprire lo scomparto portabatterie, appoggiare le dita nel recesso sul retro del telecomando, quindi spingere conto il bordo flessibile del copribatteria e sfilarlo verso l’alto. Installare sempre celle nuove, orientandole come illustrato nello schema all’interno dello scomparto. Le molle spiraliformi devono fare contatto con il negativo (-) delle batterie. Fare scorrere il coperchietto dello scomparto portabatterie finché non è scattato. SKIP Back Il pulsante pulsante fa sí che il laser scatti all’indietro passando all’inizio di ciascun pista numerata del disco. Premendolo per la prima volta si retrocede all’inizio della pista corrente. Premendo due volte di retrocede alla pista precedente. Una pressione continua provoca il salto ripetuto delle piste, fino all’inizio del disco (Pista 1). In alcuni casi, il funzionamento scadente può essere dovuto a corrosione o ditate di unto sui contatti della batteria. Staccare entrambe le celle, sfregare i contatti metallici alle estremità di ciascun cella impiegando un panno pulito od una gomma, quindi rimontare le celle facendo attenzione affinché siano infilate come prescritto. Premendo “SKIP una volta durante l’ascolto, il pick-up scatta all’indietro tornando all’inizio della pista in ascolto che viene riprodotta un’altra volta. Per passare alla pista precedente durante l’ascolto occorre tasteggiare due volte, e rapidamente, “SKIP ”: la prima volta per tornare all’inizio della pista attuale e poi per passare a quella precedente. MANUTENZIONE E buona norma aprire il cassetto portadischi, di tanto in tanto, e pulirlo con un panno inumidito in modo da eliminare tutta la polvere. NAD

Maneggiare i compact disc con la massima attenzione. Piccoli granelli di polvere, graffietti o ditate leggere non pregiudicano il playback del disco. Peraltro graffi grandi o uno strato spesso di sporcizia/grasso delle mani può impedire l’inseguimento corretto del disco da parte del riproduttore. (E diciamo subito che, sebbene il laser legga il disco dalla parte trasparente, la superficie con i dati è intrappolata in effetti immediatamente sotto l’etichetta ed è protetta solo da uno strato sottilissimo di lacca). Pertanto un graffio che incide l’etichetta può danneggiare il disco molto di piú di un graffio simile sul piano trasparente d’ascolto. (Pertanto bisogna trattare entrambe le facce del disco con la debita attenzione). Graffi profondi e ditate possono causare il salto di pista (ovvero passaggio a pista successiva oppure ripetizione del medesimo punto). Danni meno seri possono dare brevi emissioni di rumore ad alta frequenza. I circuiti di inseguimento e correzione errori di questo riproduttore per CD NAD sono insolitamente sofisticati e danno un inseguimento sicuro di dischi meno perfetti che non possono essere ascoltati su molti altri riproduttori. Ricordare in ogni modo che i dischi vanno sempre maneggiati con la massima attenzione. Per evitare danni, ricordare che il disco va toccato solo lungo la circonferenza esterna. Un altro modo sicuro è quello di infilare un dito nel foro centrale, impiegando il pollice sul bordo per tenere fermo il disco. I dischi vanno sempre conservati nella custodia di protezione quando non in uso. Per aprire il custodia standard per CD in plastica, tipo Philips, afferrare la parte superiore e quella inferiore dell’astuccio con la mano sinistra; quindi afferrare i bordi sinistro e destro con la mano destra ed aprire la custodia con il pollice della mano destra. Il disco è tenuto fermo nella custodia dal piccolo mozzo divaricabile nel foro centrale. Per togliere il disco, premere il mozzo con un dito, quindi sfilare il disco afferrandolo lungo la circonferenza esterna tra le dita. Per riporre il disco nella custodia basta allineare il foro centrale rispetto al mozzo divaricabile e premere il disco sul mozzo.

Un disco sporco può essere pulito impiegando un panno soffice, sia asciutto sia inumidito con un po’ di acqua. NON impiegare prodotti per la pulizia dei dischi convenzionali LP (liquidi, spray, panni impregnati o soluzione antistatiche), né utilizzare solventi chimici (alcool, benzolo, ecc). Un disco molto sporco può essere lavato con uno spruzzo di acqua tiepida, impiegando magari una goccia di detersivo neutro; il disco va poi asciugato con un panno pulito e soffice. Quando si pulisce un disco, ripassarlo solo RADIALMENTE (dal centro verso l’esterno). Non strofinare mai con movimento circolare, come si fa per i Long Play comuni, poiché si corre il rischio di rigare il disco. Un graffietto radiale può essere meno nocivo, poiché colpisce solo una piccola parte di ciascuna pista circolare dei dati, e questa imperfezione viene compensata perfettamente dai circuiti di corNAD

rezione degli errori del riproduttore. Ma un graffio circolare che segue la pista dei dati può danneggiare un segmento continuo molto lungo di dati, rendendo impossibile qualsiasi correzione.

Il riproduttore per Compact Disc impiega laser diodi semiconduttori a stato solido, montato su un servomeccanismo di “inseguimento”. Il laser illumina la pista di fossette microscopiche che rappresentano i bits digitali; i fotodiodi riflettono l’illuminazione dal disco e la trasformano in un segnale elettronico che viene quindi decifrato per dare la forma d’onda in ciascun canale stereo. Il funzionamento del laser è invisibile, poiché opera su una lunghezza d’onda di 7800 Angstrom che si trova nella gamma infrarossi, invisibile all’occhio. Il riproduttore per Compact Disc può essere usato anche dai bambini senza alcun rischio. Il laser funziona a bassissima potenza ed è celato nel meccanismo del riproduttore. Il laser rimane ermetizzato nel sistema ottico che dà la messa a fuoco del raggio ad un solo millimetro dall’obiettivo e poi diverge rapidamente riducendo la sua intensità a livelli trascurabili, anche se il riproduttore è smontato.

RICERCA GUASTI SINTOMO POSSIBILI CAUSE Non vi è alimentazione quando il pulsante POWER è su ON (acceso) Connessione scadente od assente sulla presa C.A. Infilare correttamente la spina della corrente in una presa C.A. II riproduttore per dischi non funziona II disco è caricato al contrario. Ricaricare il disco tenendo il lato d’elletichetta IN ALTO. II disco è troppo sporco. Pulire il disco. Non vi è suono Connessioni non corrette dei cavi audio. Collegare il leitor de discos come prescritto all’amplificatore/ricevitore. Funzionamento non correto dell’amplificatore/ricevitore. Assicurarsi che il selettore di input sull’amplificatore o sul ricevitore sia su CD. Salto ed irregolarità del suono II leitor de discos risente le vibrazioni e colpi da fonti esterne. Cambiare la sede di installazione. II telecomando non funziona Le batterie nel telecomando sono scariche. Sostituire le batterie. Oggetto che ostruisce il sensore l del telecomando sull’apparecchio. Togliere eventuali oggetti davanti al riproduttore. Si può udire un rozio Connessioni allentante dei cavi. Controllare le connessioni dei cavi, specie i cavi di collegamento “PHONO”. NAD
