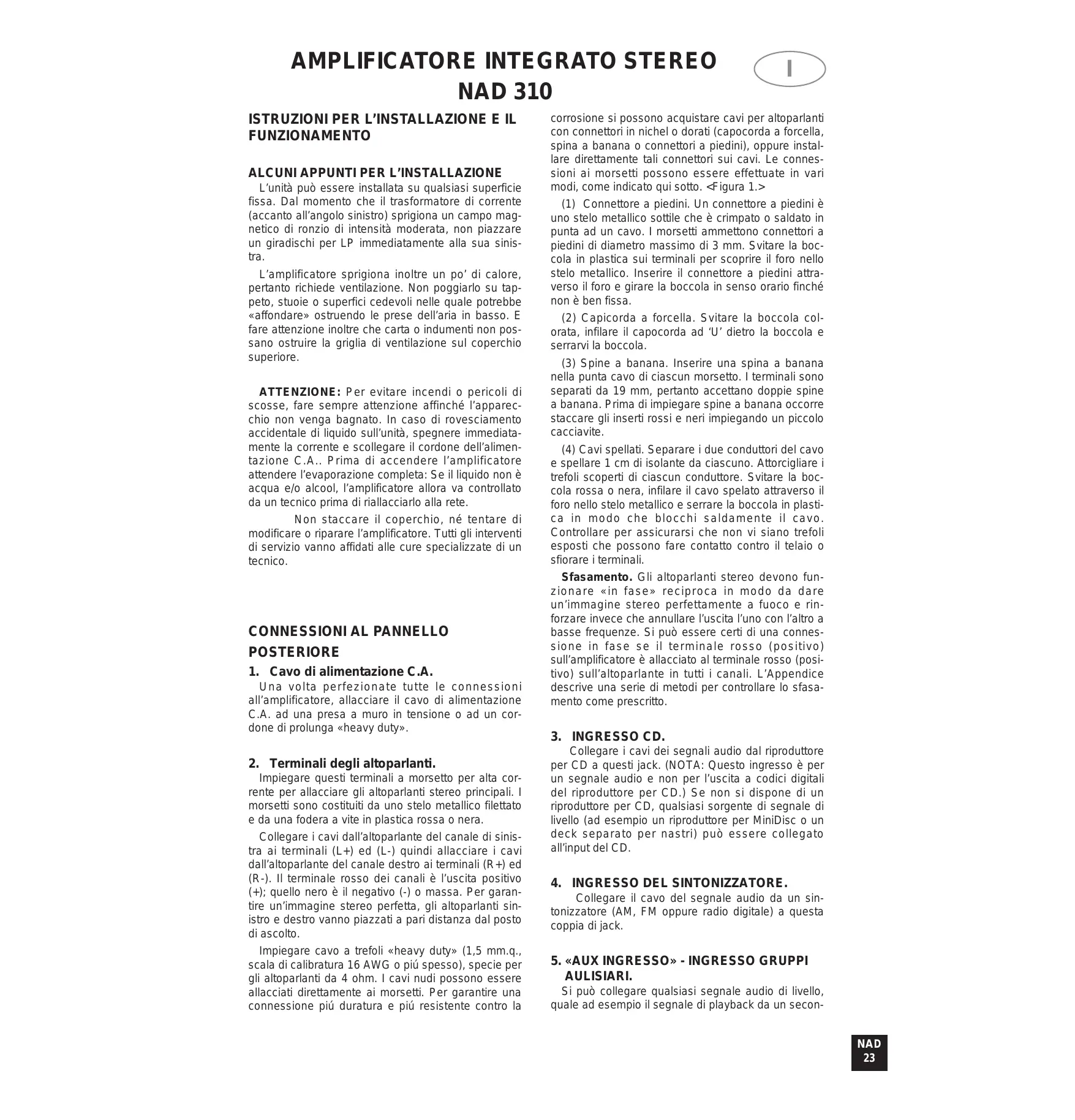

MANUALE UTENTE 310 NAD

ISTRUZIONI PER L'INSTALLAZIONE E IL FUNZIONAMENTO

ALCUNI APPUNTI PER L'INSTALLAZIONE

L'unità pou èssere installata su qualsi Superficie fissa. Dal momento che il trasformatore di corrente (accanto all'angolo sinistro) sprigiona un Campo magnetico di ronzio di intensità moderata, non piazzare un giradischi per LP immediatamente alla sua sinistra.

L'amplificatore sprigiona inoltre un po'di calore, pertanto richiede ventilazione. Non poggiarlo su tappeto, stuoie o superfici cedevoli nelle quale potrebbe «affondare» ostruendo le prese dell'aria in basso. E fare attenzione inoltre che carta o indumenti non possano ostruire la griglia di ventilazione sul coperchio superiore.

ATTENZIONE: Per evitare incendi o pericoli di scosse, fare sempre attenzione affinché l'apparecchio non venga bagnato. In caso di rovesciamento accidentale di liquido sull'unità, spegnere immediamente la corrente e scollegare il cordone dell'alimentazione C.A.. Prima di accendere l'amplificatore attendere l'evaporazione completa: Se il liquido non è acqua e/o alcool, l'amplificatore alla va controllato da un technician prima di riallacciarlo alla rete.

Non staccare il coperchio, né tentare di modificare o riparare l'amplificatore. Tutti gli interventi di servizio vanno affidavitati alle cure specializzate di un technician.

CONNECTIONI AL PANNELLO POSTERIORE

1. Cavo di alimentazione C.A.

Una volta perfezionate tutte le connessioni all'amplificatore, allacciare il cavo di alimentazione C.A. ad una presa a muro in tensione o ad un cordone di prolunga «heavy duty».

2. Terminali degli altoparlanti.

Impiegare quosti terminali a morsetto per alta corrente per allacciare gli altoparlanti stereo principali. I morsetti sono costituiti da uno stelo metallico filettato e da una fodera a vite in plastica rossa o nera.

Collegare i cavi dall'altoparlante del canale di sinistra ai terminali (L + ) ed (L-) quando allacciare i cavi dall'altoparlante del canale destro ai terminali (R + ) ed (R-). Il terminale rosso dei canali è l'uscita positivo (+); quello nero è il negativo (-) o massa. Per garantire un'immagine stereo perfetta, gli altoparlanti sinistro e destro vanno piazzati aEDI distanza dalippo di ascolto.

Impiegare cavo a trefoli «heavy duty» (1,5 mm.q., scala di calibratura 16 AWG o più spesso), specie per gli altoparlanti da 4 ohm. I cavi nudi possono essere allacciati direttamente ai morsetti. Per garantire una connessione più duratura e più resistente contro la

corrosione si possono acquistare cavi per altoparlanti con connettori in nichel o dorati (capocorda a forcella, spina a banana o connettori a piedini), oppure installare direttamente tali connettori sui cavi. Le connessioni ai morsetti possono essere effettuate in vari modi, come indicate qui sotto.

(1) Connettore a piedini. Un connettore a piedini è uno stelo metallico sottile che è crimpato o saldato in punta ad un cavo. I morsetti ammettono connettori a piedini di diametro massimo di 3 mm. Svitare la boccola in plastica sui terminali per scopire il foro nell'ello stelo metallico. Inserire il connettore a piedini atraverso il foro e girare la boccola in senso orario finché non è ben fissa.
(2) Capicorda a forcella. Svitare la boccola colorata, inflare il capocorda ad 'U' dietro la boccola e serrarvi la boccola.
(3) Spine a banana. Inserire una spina a banana nella punta cavo di ciascun morsetto. I terminali sono separati da 19mm , pertanto accettano doppie spine a banana. Prima di impiegare spine a banana occorre staccare gli inserti rossi e neri impiegando un piccolo cacciavite.
(4) Cavi spellati. Separare i due conduttori del cavo e spellare 1 cm di isolante da ciascuno. Attorcigliare i trefoli scoperti di ciascun conduttore. Svitare la boccola rossa o nera, infilare il cavo spelatoattraverso il foro nell stelo metallico e serrare la boccola in plastica in modo che blocchi saldamente il cavo. Controllare per assicurarsi che non vi siano trefoli esposti che possono fare接触到 il telaio o sfiorare i terminali.

Sfasamento. Gli altoparlanti stereo devono funzionate «in fase» reciproca in modo da dare un'immagine stereo perfettamente a fuoco e rinforzare,invece che annullare l'uscita l'uno con l'altro aasse frequence.Si cuiessere certi di una connessione in fase se il terminale rosso (positivo) sull'amplificatore è allacciato al terminale rosso (positivo)sull'altoparlante in tutti i canali.L'Appendice descrive una series di metodi per controllare lo sfasamento come prescritto.

3. INGRESSO CD.

Collegare i cavi dei segnali audio dal riproduuttore per CD a quosti jack. (NOTA: Questo ingressso è per un segnale audio e non per l'uscita a codici digitali del riproduuttore per CD.) Se non si dispone di un riproduuttore per CD, qualsiasi sorgente di segnale di livello (ad esempio un riproduuttore per MiniDisc o un deck separato per nastri) cui assere collegato all'sinput del CD.

4. INGRESSO DEL SINTONIZZATORE.

Collegare il cavo del segnale audio da un sintonizzatore (AM, FM oppure radio digitale) a esta Coppia di jack.

5. «AUX INGRESSO» - INGRESSO GRUPPI AULISIARI.

Si più collegare qualsiasi segnale audio di livello,\ quale ad esempio il segnale di playback da un secon-

do riproduktore per CD, oppure con un pre phono esterno, un giradischi.

6. «VIDEO SOUND INGRESSO» - INGRESS- SO SUONO DEL VIDEO.

Collegare qui un segnale audio relativo al video, quale ad esempio l'uscita audio da un riproduittore per videocassette, riproduittore per dischi a laser, ricevitore/monitor TV o decodificatore per tevisore stereo. Oppure si può collegare qualsiasi segnale audio di livello, quale ad esempio il playback da un altro deck per nastri.

7. TAPE PLAY/REC

Questi jack permiettono di collegare un registratore per nastri di qualsiasi tipo, specie riproduitori per cassette o a bobine per alte prestazioni le cui testine independenti di registrazione e riproduzione permiettono di controllare il segnale sul nastro subito dopo che questo è stato registrato. Collegare un cavo stereo dai jack «TAPE REC» di quello amplificatore ai jack «LINE IN» del registratore ed allacciare un'alto cavo dai jack «LINE OUT» del registratore a quosti jack «TAPE PLAY».

I jack «TAPE» possono essere impiegati per un accessorio di elaborazione dei segnali, al postingi un registratore per nastri. Gli accessori comprendono un elaboratore dinamico, un filtering antidisturbi od un equalizzatore grafico. Collegate un cavo dai jack «TAPE REC»agli ingressi dell'elaboratore ed allacciare un'alto cavo delle uscite dell'elaboratore ai jack «TAPE PLAY».

COMANDI DEL PANNELLO ANTERIORE

1. «POWER» (Alimentazione).

Premere quello pulsante per accendere l'amplificatore. Per scollegare l'alimentazione, premere nuovamente il pulsante e rilasciarlo.

NOTA: quando si spegne un amplificatore nelle la sorgente è inserita (ad esempio un CD), il suono rimane per alcuni secondi (a seconda del livello del volume) prima di estinguersi. Sebbene non sua assolutamente nocivo lo si può evitare spegnendo la sorgente per prima oppure abbassando il volume.

NOTA: Nella posizione di spento, l'unità è pur sempre collegata alla rete. Scollegare il cordone quando non si intende impiegare l'unità per parecchio tempo.

2. «BASS» - (BASSI).

Il lavoro dei bassi regola il livello relative delle basse frequence nel suono. La risposta dell'amplificatore è lineare quando il lavoro è regolato nel limitatore alla posizione "ore 12". Ruotando la manopola verso destra (in senso orario) si aumento il livello dei suoni a Bassa frequenza; girandola in senso antio-rario se ne diminuisce il livello.

Il dato dei bassi non ha alcun effetto se il pulsante «TONE DEFEAT» è inserito.

Con rotazioni limitate rispetto al centro, l'effetto del lavoro dei bassi è molto delicato, poiché la sua azione è limitata alle frequenze più basse che non sempre sono presenti in tutte le registrazioni. Un forte aumento o diminuzione delle frequenze medio-basse, comuni in musica, è riscontrabile solo a fronte di forti rotazioni dal centro.

3. ESCLUSIONE TONI.

Premendo questo pulsante si escludono completeness i circuiti dei bassi e degli alto, ripristinando perfettamente la risposta uniforme di frequenza. Quando questo pulsante è FUORI, i comandi di regolazione dei toni funziona normalmente. Regolando i comandi del suono e commutandoli poi fuori/dentro il tragitto del segnale è possibile calculare e valutare la loro azione sul suono.

4. «TREBLE» (ALTI).

Il lavoro degli alto regola il livello relativo delle alte frequenze nel suono. La risposta dell'amplificatore è al punto più piatto quando il lavoro è regolato nel limitatore alla posizione "ore 12". Ruotando il lavoro degli alto «TREBLE» versus destra (in senso orario) si aumenta il livello dei suoni ad alta frequenza girandolo in senso antiorario se ne diminuisce il livello. Regolare il controllo degli alto «Treble» in modo da ottenere l'equilibrio acustico che Vi sembra più naturale e più musica. Valorizzato gli alti si aumenta la nitidezza e la chiarezza delle componenti sonore, peraltro si sottolinea qualsiasi disturbo. Abbassando gli altri si ottiene un suono più dolce e si eliminano il ronzio e il disturbo superficiale; peraltro un'attenuazione excessiva degli alto rende il suono cupo.

Il dato degli altri non ha alcun effetto se il pulsante «TONE DEFEAT» (escludione toni) è inserito

NOTA: Con impostazioni ad alto volume (ovvero con il dato di regolazione del dato alla posizione «ore 12») i dati degli alte e dei bassi («Treble» e «Bass») non hanno più alcun effetto.

5. INDICATORE ALIMENTAZIONE.

L'indicatore di alimentazione « POWER » si accende a luce verde quando l'amplificatore è acceso ed è primo per l'uso.

6. INDICATORE PROTEZIONE.

L'amplificatore incorpora circuiti speciali di protezione per fare fronte a condizioni di surriscaldamento, cortocircuito e sfalsamento della C.C. In condizioni normali, quello indicatore non si accende: l'unità funziona normalmente. Se peraltro una delle condizioni descritte ha luogo, la spia si accendera a luce rossa e l'unità cesserà di funzionare.

ABBASSARE il volume completamente e SPEG-NERE IMMEDIATEAMENTE l'amplificatore. Individuare la ragione per la quale il circuito di protezione scatta: potrebbe essere un cortocircuito in uno dei cavi degli altoparlanti oppure lo sfregamento di un cavo contro un terminale adiacente, sull'amplificatore o l'altoparlante.

Se il surriscaldamento era la causa (il coperchio dell'amplificatore sarea pertanto molto caldo), assicurarsi che le feritoie di ventilazione sopra e quello non siano ostruite. La riproduzione a volume altissimo per parecchio tempo può provocare surriscaldamento. Attendere un paio di minuti in modo che l'amplificatore possa raffreddarsi prima di riaccenderlo.

Se il circuito di protezione rimane inserto,anche\ dopo che l'amplificatore si è raffreddato a sufficienza\ e si sono controllate tutte le connessioni, interpellare\ allora il Concessionario NAD.

7. JACK PORTATILI REGISTRAZIONE/ASCOLTO

Questi jack servono per collegamento con MiniJack stereo da 3,5mm , impiegati appunto per la maggior parte degli accessori portatili quali ad esempio i Walkman, i registratori Mini Disc e DCC, i riproduitori portatili per CD, ecc. Questi jack permettono inoltre il collegamento a componenti convenzionali Hi-Fi di formato normale quali riproduitori per CD, unità per cassette o VCR.

Per l'ascolto collegare un cavo dall'«HEADPHONE OUTPUT» del portatile al jack «PORTABLE PLAY» sul pannello anteriore dell'amplificatore.

Per la registrazione collegare una cavo dal jack «PORTABLE RECORD» dell'amplificatore al jack «LINE IN» del portatile (o ai jack) e nonagli input del relativo microfono.

Se il Vs. registratore è dotato di testine分开 per registrazione e ascolto e permette il controllo del segnale registrato sul nastro, impiegare allora le connessioni «TAPE» sul pannello posteriore dell'amplificatore per tale registratore.

CONTROLLO NASTRO / PORTATILE:

«PORTABLE»: Premere il pulsante «PORTABLE» INSERENDOLO per ascoltare la sorgente collegata al jack «PORTABLE PLAY».

Note: Quando si selezione «PORTABLE», il segnale alla sorgente portatile viene miscelato all'sinput del pannello posteriore che viene selezionato. In linea di massima questa condizione non causa alcun problema se la sorgente scelta è nel modo stop. Peraltro può essere meglio selezionare un input non utilizzato oppure, se tutti gli input sono impiegati, spegnere tutti gli input premendo leggermente uno dei pulsanti per la selezione degli input in modo che tutti siano nella posizione ALL'INFUORI. Assicurarsi inoltre che il pulsante «TAPE MONITOR» sia rialzato.

Quando il pulsante «PORTABLE» è ALL'INFUORI, il segnale di sorgente del pannello posteriore che è stato selezionato viene alimentato al jack «PORTABLE RECORD. Per la registrazione da un input di linea, il pulsante «TAPE MONITOR» deve essere RIALZATO. Per la registrazione da «TAPE», il pulsante «TAPE MONITOR» deve essere PREMUTO.

《TAPE MONITOR》: Il pulsante «TAPE MONITOR» Vi permette di ascoltare il segnale di uscita dal riproduzione per nastri o processore di segnali collegato ai jack «TAPE» sul pannello posteriore. Premere per l'insertimento e ripremere per il disinserimento.

Quando «TAPE MONITOR» è inserito, la sorgente sceltatramite il selettore «INPUT SELECTOR» continua a venire alimentata ai jack «TAPE REC» per la registrazione od elaborazione, ma il segnale che ritorna dal registratore o dall'elaboratore di segnali viene selezionato per l'ascolto.

《TAPE MONITOR》non ha alcun effetto sui segnali che vengono registrati dagli input del pannello posteriore a «TAPE REC» Si ha peraltro la commutazione dei segnali a «PORTABLE», «RECORD» (vedere qui sopra).

Se si dispone di un registratore a tre testine che permette il controllo分开e «fuori nastro», inserendo alla i pulsanti «TAPE MONITOR» sull'amplificatore e sul registratore è possibile ascoltare il segnale di playback dal registratore subito aftera sua registrazione: in quello modo potete controllare la qualità.

Nel caso di registratori a due testine, VCR Hi-Fi e molti registratori digitali, il segnale controllato ed udito durante la registrazione non proviene dal nastro; si tratta piuttosto di un segnale che passa esclusivamente attraverso i gruppi elettronici del registratore (compresi i comandi del livello di registrazione). In tal caso, «TAPE MONITOR» Vi permette di controlare l'equilibrio acustico sinistra/destra del segnale durante la sua registrazione.

Note: Se «TAPE MONITOR» è inserito e non vi è un registratore collegato a «TAPE PLAY», o se il registratore è collegato ma non in funzione, potrete ascoltare solo la sorgente collegata al «PORTABLE PLAY». Se nulla è collegato a quello input, si udirà alla sola silenzio qualunque sia l'impostazione degli altri comandi.

Doppiaggio nastri: è possibile in doppiaggio a due vie. Per registrar da una sorgente «PORTABLE», il pulsante «PORTABLE» deve essere INSERITO; il pulsante «TAPE MONITOR» deve essere ALL'INFUORI. Per registrar da «TAPE» ad un «PORTABLE», il pulsante «PORTABLE» deve essere ALL'INFUORI: il pulsante «TAPE MONITOR» deve essere PREMUTO. Il controllo del segnale registrato è possibile solo quando si effettua il doppiaggio all'unità PORTATILE impiegandone la cuffia.

Nota: La copia di un nastro va interpretata esclusivamente qualeSYSTEMA conveniente per solo uso personale. Se copiate registrazioni in commercio e vendete o distribuite copia, tenete presente che molto probabilitmente state infrangendo i diritti di proprietà/copyright del produttore della registrazione.

8. «INPUT SELECTORS» (selettori entrata) (VIDEO, AUX, TUNER, CD)

Questi pulsanti selezionano il segnale di input del pannello posteriore per l'amplificatore. Il segnale selezionato viene alimentato inoltre al «TAPE REC» per i fini di registrazione.

9. «VOLUME LEFT/RIGHT» (volume sinistra/destra)

Il dato del volume regola il livello generale dell'intensità sonora per i canali sinistro e destro.

1

Non ha alcun effetto sul livello dei segnali alimentati ai jack «TAPE REC» oppure «PORTABLE RECORD».

Il dato del volume è costituito da due comandi independenti per i canali sinistro e destro che sono accoppiati ad attrito. Per modificare l'equilibrio acustico sinistra/destra tenere ferma una sezione e portare l'altra al livello desiderato. La sezione posteriore regola il canale sinistro; quella anteriore serve per il canale destro.

Girando completeness in giú il volume di entrambi i canali si ripristina l'impostazione parti per i canali sinistro e destro. La scanalatura dell'indicatore sare nuovamente riallineata

APPENDICE:

COME OTTENERE LE MIGLIORI PRESTAZIONI POSSIBILI DAL VOSTRO AMPLIFICATORE NAD 310

Come assicurarsi che gli altoparlanti siano in fase.

Gli altoparlanti stereo devono funzionare in fase l'uno con l'altro per dare una Buona immagine stereo, rinsforzandosi reciproscamente piuttosto che annullare l'emissione a basse frequenza. Se è facile spostare gli altoparlanti, la loro «messa in fase» può essere controllata alla suafrica difficoltà. Perfezionare le connessioni ad entrambi gli altoparlanti, collocarli faccia a faccia a pochi centimetri l'uno d'altro ed ascoltare un brano musicale. Scambiare quindi le connessioni dei due cavi sul retro di UN altoparlante e ripetere l'ascolto. La connessione che da l'uscita più «corposo» di bassi pieni è quello corretto. Collegare i cavi che tengono fermi i terminali degli altoparlanti, facendo attenzione a non lasciare trefoli lentì o scoperti che potrebbero sfiorare il terminale sbagliato e create un cortocircuito parziale. Spostare quindi gli altoparlanti nelle posizioni prescelte.

Se non è possibile orientare facilemente gli altoparlanti faccia a faccia, lo sfasamento delvefare affidamento sulla «polarità» dei cavi di collegamento. Notare che i terminali degli altoparlanti «SPEAKERS» sull' amplificatore sono contraddistinti da codice colore: il terminale rosso dei canali è con polarità positiva “+”; quello nero è negativo “-”. La polarità dei terminali sul retro degli altoparlanti è anch'essa evidenziatatramite connettori rossi o neri oppure etichette: “+, I, o 8 ohm per positivo, “-, 0, o G per negativo. In linea di massima, il terminale positivo (rosso) sull' amplificatore va collegato al terminale positivo dell'altoparlante in ciascun canale.

Per facilitare l'operazione, i due conduitori che costituiscono il cavo dell'altoparlante in ciascun canale sono differenti: il colore del cavo (rame invece che argento) o la presenza di una piccola nervatura o segmento ondulato sull'isolamento di un conduattro costituiscono la differenza principale. Impiegare questi codici per stabilire un cablaggio regolare ad entrambi gli altoparlanti di una copbia stereo. Pertanto se si collega un cavo color rame (o con isolamento nervato) al terminale rosso dell'amplificatore nel canale sinistro, intervenire con pari metodologia sul canale destro. All'altra estremita del cavo, se si collega il cavo color rame (o l'isolamento con COSTE) al terminale rosso o positivo sull'altoparlante del canale sinistro, intervenire parimenti sull'altoparlante del canale di destra.

Alcune note in merito alla protezione contro il sovraccarico.

Dal momento che gli amplificatori NAD hanno un suono veramente pulito e della massima musica quando azionati altri i loro valori nominali e quando vengono impiegati per azionare altoparlanti ad alta impedenza, si può essere tentati a sforzarli altre i parametri di funzionamento previsti. Può comandare perfettamente e sicuramente impedenze complesse di altoparlanti con segnali musicali su larga Scala e livello di picco pari a 40 o più watt, peraltro può surriscaldarsi se si desidera trasmettre alla potenza CONTINUAMENTE su una bassa impedenza.

Pertanto si può ascoltare la musica a livelli di volume con transientsi e picchi superiori di gran lunga rispetto alla potenza nominale degli amplificatori. Ma se si sforza continuamente l'amplificatore, piuttosto che solo durante le creste, i transistor di uscita quello surriscaldarsi.

Cio è molto probabile se sioca di fare funzionare due coppie di altoparlanti oppure altoparlanti a bassissima impedenza ad alte livelli di volume. Se l'amplificatore cessa di funzionare e la spia di protezione si accende a luce rossa «Protection», spegnere l'alimentazione per un paio di minuti ed attendere che lo stadio di uscita si via raffreddato. Se il guasto è dovuto a surriscaldamento, l'amplificatore alla funzionera normalmente quando viene riaccesso. Ma un uso abusivo prolongato di quello tipo cui possa看清are la rottrura dei fusibili interni per salvaguardare l'amplificatore. Se l'amplificatore cessa di funzionare e il LED verde non è accesso, restituire l'amplificatore al Concessionario NAD che provvedera al servizio necessario.

IN CASO DI DIFFICOLTA: GUIDA ALLA RICERCA DEI GUASTI

Non si ha suono. Alimentazione non collegata

Cavo di alimentazione C.A. scollegato, oppure allacciato ad una presa di corrente non in tensione. (Per controllare la presa C.A. coolegare una lampadina elettrica)

Sintonizzatore selezionato ma spento oppure sintonizzato su una frequenza libera tra le stazioni.

Selezionato ingresso non funzionante (es. si è selezionato ingresso per CD perché un CD stia girando).

«Tape Monitor» inserito, ma non vi è riproduzione del nastro.

Fusibili interni saltati; restituire l'amplificatore al concessionario per l'assistenza del caso

Non vi è suono Il lavoro del volume per uno dei canali è abbassato. Controllare il lavoro del volume da un canale. concentrico ed assicurarsi che il livello sinistro e destro sia equale.

Cavo di collegamento dell'altoparlante allentato. (Controllare tutte le connessioni, sua sugli altoparlanti sua sull'amplificatore)

Collegare il cavo staccato o che non fa bene contatto nella presa. Girare le prese nei jack per ripristinare il dato.

Cortocircuito in un cavo di connessione difettoso. Toccare tutti i cavi spostandoli leggermente, specie nel punto di entrada nelle prese.

Basso ronzio. Contatto sporco in un interruptore. Intervenire su tutti gli interrupttori del pannello anteriore per e crepitio ripristinare il contatto scorrevole perfetto.

Collegamento di un cavo parzialmente sfilato dal suo jack.

Cavo di collegamento difettoso.

Ronzio durante Il riproduktore è troppo vicino all'amplificatore (subito sopra o除去).

Il deck è stato collocato troppo vicino al tevisore.

Contatto non perfetto delle prese nei jack.

Bassi deboli, Altoparlanti cablati fuori fase. Invertire le connessioni su un solo.

retro dell'immagine stereo altoparlante
