Tipo di prodotto	Registratore video 8 canali
Marca	ABUS
Modello	TVVR33800
Dimensioni (L x l x H)	300 x 250 x 45 mm
Peso	1,5 kg
Alimentazione	12 V CC, alimentatore incluso
Ingressi video	8 ingressi BNC HD analogici, supporto telecamere IP tramite rete
Risoluzione di registrazione	HD (1080p) per canale
Funzioni principali	Registrazione continua o su rilevamento movimento, accesso remoto tramite ABUS Link Station, visualizzazione in diretta
Archiviazione	Disco rigido interno (non incluso) fino a 6 TB, inizializzazione richiesta
Connettività	Rete Ethernet (RJ45), USB per mouse wireless
Configurazione	Assistente di configurazione integrato, interfaccia locale e app mobile
Manutenzione e pulizia	Pulire con un panno asciutto, evitare liquidi, assicurare una ventilazione sufficiente
Sicurezza	Password amministratore complessa, codice di verifica per accesso remoto
Pezzi di ricambio e riparabilità	Disco rigido e alimentatore sostituibili, supporto tecnico ABUS
Informazioni generali	Marca ABUS, prodotto in Germania, conforme alle norme europee

Domande frequenti - TVVR33800 ABUS

Come installare un disco rigido nel registratore TVVR33800?

Aprire l'involucro del registratore, fissare il disco rigido con le viti fornite e collegare il cavo di connessione. Successivamente, nell'interfaccia, andare nelle impostazioni di archiviazione e inizializzare il disco rigido.

Cosa fare se ho dimenticato la password amministratore?

Il ripristino della password amministratore è possibile solo tramite l'assistenza tecnica ABUS. Contattare il supporto con le informazioni del proprio dispositivo.

Posso collegare telecamere IP a questo registratore?

Sì, il registratore supporta le telecamere IP. Collegarle alla stessa rete, quindi utilizzare la funzione 'Cerca' nell'assistente di configurazione per aggiungerle.

Come configurare l'accesso remoto tramite l'app ABUS Link Station?

Attivare ABUS Link Station nelle impostazioni di rete del registratore. Scaricare l'app, creare un account, quindi scansionare il codice QR visualizzato sull'interfaccia locale per aggiungere il dispositivo.

Perché ABUS Link Station rimane offline?

Verificare che il registratore sia collegato a una rete con accesso a Internet. Se lo stato rimane offline, riavviare il registratore e controllare le impostazioni di rete.

Come impostare la registrazione su rilevamento movimento?

Nell'assistente di configurazione o nelle impostazioni di registrazione, selezionare 'Rilevamento movimento' come tipo di registrazione. È anche possibile configurare le zone di rilevamento nell'interfaccia.

Quali tipi di telecamere HD analogiche sono compatibili?

Il registratore è compatibile con le telecamere HD analogiche standard (720p/1080p) che utilizzano connettori BNC. Supporta segnali AHD, TVI o CVI a seconda delle specifiche.

Come aggiornare il firmware del registratore?

Utilizzare lo strumento 'Installatore IP ABUS' sul PC per cercare aggiornamenti. È anche possibile scaricare il firmware dal sito web ABUS e installarlo tramite l'interfaccia locale.

Posso utilizzare un disco rigido superiore a 6 TB?

Il manuale consiglia fino a 6 TB, ma dischi di capacità maggiore possono funzionare se formattati in MBR o GPT. Consultare il supporto ABUS per la compatibilità.

Cosa fare se il mouse USB non funziona?

Prova a ricollegare il mouse a un'altra porta USB. Se ancora non funziona, sostituire le batterie (se wireless) o provare un altro mouse. Il mouse fornito è un mouse wireless USB.

MANUALE UTENTE TVVR33800 ABUS

Consigli per l'installazione della videocamera .....90

Attivazione del sistema 91

Configurazione del software 92

Configurazione dell'app 96

Istruzioni + software 98

Polski

La presente guida rapida descrive i primi passaggi per eseguire la configurazione del registratore HD analogico. Informazioni dettagliate sono disponibili nelle istruzioni per l'uso presenti sul sito web www.abus.com.

ABUS

Gentile cliente,

La ringraziamo per aver acquistato uno dei nostri prodotti. Questo prodotto rispetta i requisiti richiesti dalle direttive europee e nazionali in vigore.

La sua conformità è stata comprovata, mentre le dichiarazioni e la relativa documentazione sono depositate presso il produttore (www.abus.com).

ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

Al fine di preservare tale standard e garantire un funzionamento senza rischi, l'utente è tenuto a osservare le presenti istruzioni per l'uso. Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l'uso e attenersi a tutte le avvertenze sull'uso e sulla sicurezza!

Tutti i nomi di aziende e prodotti ivi riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati. In caso di dubbi, rivolgersi al proprio rivenditore partner specializzato.

DOTAZIONE

TVVR33600:

• registratore a 6 canali
- Alimentatore 12 V
- Mouse con attacco USB senza fili
• Cavo di rete da 1 m
• Cavo di collegamento per dischi rigidi
• Viti per disco rigido
• CD
• Guida rapida

TVVR33800:

• registratore a 8 canali
- Alimentatore 12 V
- Mouse con attacco USB senza fili
• Cavo di rete da 1 m
• Cavo di collegamento per dischi rigidi
• Viti per disco rigido
• CD
- Guida rapida

Tenere il registratore lontano da forti campi magnetici.

Assicurarsi che l'alimentazione elettrica non venga interrotta.

Tenere il registratore lontano da liquidi.

Utilizzare e conservare il registratore solo nelle condizioni ambientali consigliate dal produttore.

Spegnere il registratore prima di collegare o rimuovere apparecchi periferici.

Assicurarsi che sia sempre garantita una ventilazione adeguata.

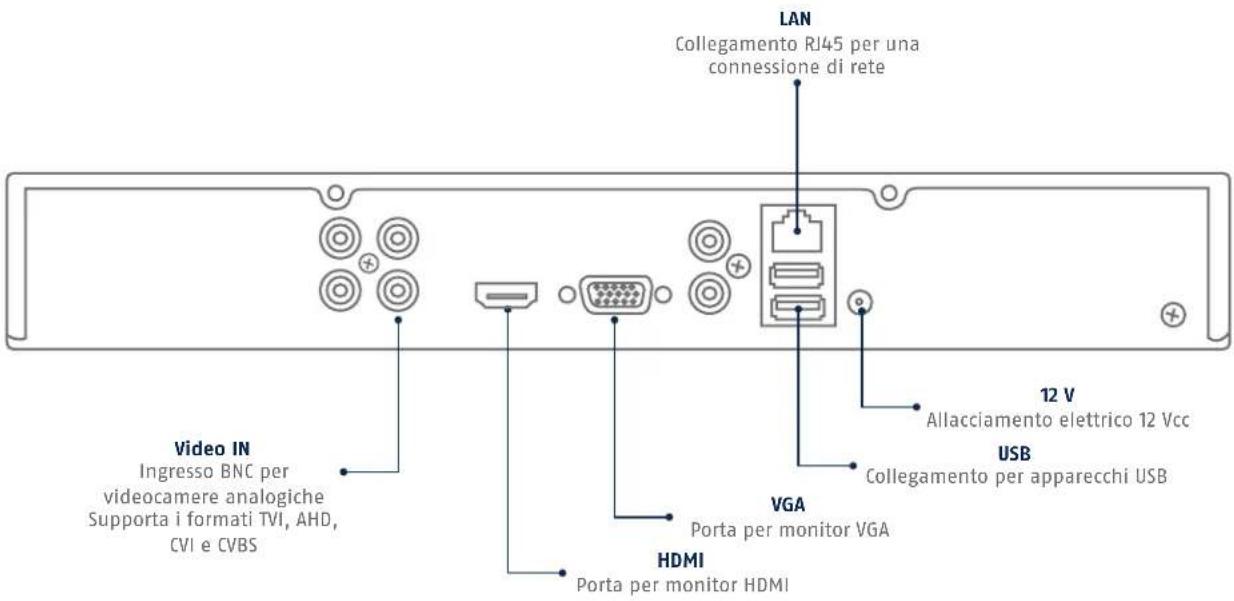

COLLEGAMENTI

CONSIGLI PER L'INSTALLAZIONE DELLA VIDEOCAMERA

Alimentare il registratore e collegarlo alla propria rete domestica con il cavo di rete. Per collegare le telecamere HD analogiche, collegarle con i cavi combinati in dotazione alla presa BNC e all'alimentatore del registratore. Per collegare le telecamere IP, alimentarle e collegarle alla propria rete domestica.

ATTIVAZIONE DEL SISTEMA

Inserire una password per l'amministratore nel campo "Nuova password". La password deve rispettare i criteri minimi indicati. Impostazione consigliata: utilizzare una password quanto più complessa possibile il cui grado di sicurezza risulti "Elevato".

2

Inserire nuovamente la password per confermare. Annotare la nuova password nella guida rapida e conservarla in un luogo sicuro. È possibile ripristinare la password dell'amministratore solo tramite il supporto tecnico di ABUS.

3

Inserire inoltre la password di attivazione per le telecamere. Attivando una telecamera tramite il registratore, il registratore utilizza la password per tale scopo. Infine fare clic su "OK". L'apparecchio è stato ora attivato e può essere utilizzato in tutte le sue funzioni.

Password amministratore:

CONFIGURAZIONE DEL SOFTWARE

1

Come primo passo, selezionare se si vuole sostituire i canali analogici HD (per telecamere HD analogiche) con i canali IP (per telecamere IP). È così possibile attivare/disattivare il relativo collegamento analogico HD BNC. Fare clic su "Avanti" per confermare la selezione.

2

Selezionare la lingua desiderata e fare clic su "Applica".

3

Se si toglie il segno di spunta, l'assistente alla configurazione non verrà più eseguito automaticamente al prossimo avvio. Fare clic su "Avanti".

7

Se il router non esegue automaticamente l'assegnazione dei dati degli indirizzi, inserirli secondo i seguenti passaggi. La grafica mostra a titolo esemplificativo gli apparecchi collegati con i rispettivi indirizzi IP.

8

In questa schermata si possono gestire e alloccorrenza modificare le porte. Il nostro consiglio è di mantenere i valori di default.

9

Il disco rigido installato deve essere inizializzato prima dellimpiego. Selezionare il disco rigido da inizializzare.

10

Cliccare su Init e confermare l'inizializzazione eseguita con OK. Passare alla schermata successiva con "Avanti".

11

Per collegare le telecamere IP, fare clic su "Ricerca" per cercare in rete le telecamere IP già presenti. È poi possibile selezionare le telecamere e aggiungerle. Passare alla schermata successiva con "Avanti".

12

Selezionare il tipo di registrazione. È possibile scegliere tra "In continuo" e "Motion". Chiudere lassistente alla configurazione con "OK"

CONFIGURAZIONE DELL'APP

1

Attivazione di ABUS Link Station

• Dall'interfaccia locale accedere alle impostazioni di rete e aprire le impostazioni di ABUS Link Station.
• Attivare la funzione ABUS Link Station e cliccare su "Salva impostazioni".
• Lo stato mostrato dovrebbe essere "online". Se continua a essere mostrato il messaggio "offline", verificare che il registratore sia collegato alla rete con accesso a Internet.
• Assegnare un codice di verifica per il collegamento.
• Qui è possibile scrivere il codice utilizzato. Conservare la Guida rapida in luogo sicuro.
• Lasciare aperta l'interfaccia web. Il codice QR e il codice di verifica mostrati saranno necessari per la configurazione del registratore nell'app.

Nota: ABUS Link Station collega il registratore allo smartphone tramite cloud. Non sono richieste ulteriori impostazioni del router. Se non si desidera utilizzare nessun servizio cloud, è possibile trovare un'impostazione alternativa dell'app nelle istruzioni del registratore.

• Scaricare l'app ABUS Link Station dall'App Store iOS o dal Playstore di Google e aprirla.
• Creare un account per l'accesso remoto cliccando su "accedi" e quindi su "Registra account".
• Attivare l'account con l'aiuto del codice di verifi ca ricevuto via e-mail.
• Cliccare su "Aggiungi dispositivo" e scansionare il codice QR dell'interfaccia locale del registratore.
• Dopo che il registratore è stato individuato, inserire il codice di verifi ca del registratore. Il registratore viene così aggiunto all'account.
• Per problemi con la confi gurazione visitare il sito web dell'assistenza https://support.abus-sc.com/

ISTRUZIONI + SOFTWARE

Istruzioni:

Ulteriori istruzioni sullutilizzo dell'interfaccia Web e del registratore sono riportate nella scheda "Downloads" al seguente link:

re Central Monitor Station (CMS) TVSW11001 di ABUS consente di monitorare, controllare e gestire i dati video del registratore ABUS direttamente sul PC:

IIP Installer di ABUS per cercare il registratore nella rete, per controllare e installare gli aggiornamenti del fi rmware e per scaricare istruzioni e guide rapide direttamente sul PC:
