Type de produit	Enregistreur vidéo 8 canaux
Marque	ABUS
Modèle	TVVR33800
Dimensions (L x l x H)	300 x 250 x 45 mm
Poids	1,5 kg
Alimentation	12 V DC, bloc d'alimentation fourni
Entrées vidéo	8 entrées BNC HD analogiques, prise en charge caméras IP via réseau
Résolution d'enregistrement	HD (1080p) par canal
Fonctions principales	Enregistrement continu ou sur détection de mouvement, accès à distance via ABUS Link Station, visualisation en direct
Stockage	Disque dur interne (non fourni) jusqu'à 6 To, initialisation requise
Connectivité	Réseau Ethernet (RJ45), USB pour souris sans fil
Configuration	Assistant de configuration intégré, interface locale et application mobile
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les liquides, assurer une ventilation suffisante
Sécurité	Mot de passe administrateur complexe, code de vérification pour accès distant
Pièces détachées et réparabilité	Disque dur et bloc d'alimentation remplaçables, support technique ABUS
Informations générales	Marque ABUS, fabriqué en Allemagne, conforme aux normes européennes

FOIRE AUX QUESTIONS - TVVR33800 ABUS

Comment installer un disque dur dans l'enregistreur TVVR33800 ?

Ouvrez le boîtier de l'enregistreur, fixez le disque dur avec les vis fournies et connectez le câble de raccordement. Ensuite, dans l'interface, allez dans les paramètres de stockage et initialisez le disque dur.

Que faire si j'ai oublié le mot de passe administrateur ?

La réinitialisation du mot de passe administrateur est uniquement possible via l'assistance technique d'ABUS. Contactez le support avec les informations de votre appareil.

Puis-je connecter des caméras IP à cet enregistreur ?

Oui, l'enregistreur prend en charge les caméras IP. Raccordez-les au même réseau, puis utilisez la fonction 'Rechercher' dans l'assistant de configuration pour les ajouter.

Comment configurer l'accès à distance via l'application ABUS Link Station ?

Activez l'ABUS Link Station dans les réglages réseau de l'enregistreur. Téléchargez l'application, créez un compte, puis scannez le code QR affiché sur l'interface locale pour ajouter l'appareil.

Pourquoi l'ABUS Link Station reste-t-elle hors ligne ?

Vérifiez que l'enregistreur est connecté à un réseau avec accès Internet. Si le statut reste hors ligne, redémarrez l'enregistreur et vérifiez les paramètres réseau.

Comment régler l'enregistrement sur détection de mouvement ?

Dans l'assistant de configuration ou les paramètres d'enregistrement, sélectionnez 'Détection de mouvement' comme type d'enregistrement. Vous pouvez aussi configurer les zones de détection dans l'interface.

Quels types de caméras HD analogiques sont compatibles ?

L'enregistreur est compatible avec les caméras HD analogiques standard (720p/1080p) utilisant des connecteurs BNC. Il prend en charge les signaux AHD, TVI ou CVI selon les spécifications.

Comment mettre à jour le firmware de l'enregistreur ?

Utilisez l'outil 'Installateur IP ABUS' sur votre PC pour rechercher les mises à jour. Vous pouvez aussi télécharger le firmware depuis le site web d'ABUS et l'installer via l'interface locale.

Puis-je utiliser un disque dur de plus de 6 To ?

Le manuel recommande jusqu'à 6 To, mais des disques de plus grande capacité peuvent fonctionner s'ils sont formatés en MBR ou GPT. Consultez le support ABUS pour la compatibilité.

Que faire si la souris USB ne fonctionne pas ?

Essayez de reconnecter la souris à un autre port USB. Si elle ne fonctionne toujours pas, remplacez les piles (si sans fil) ou testez une autre souris. La souris fournie est une souris sans fil USB.

MODE D'EMPLOI TVVR33800 ABUS

Contenu de la livraison 54

Avertissements 55

Raccordements 56

Conseils pour l'installation de la caméra 58

Activation du système 59

Configuration du logiciel 60

Configuration de l'application 64

Manuel + logiciel 66

Dansk

Lieferumfang 70

Ce guide de démarrage rapide décrit les premières étapes d'installation de votre enregistreur HD analogique.

Vous trouverez des informations détaillées dans le manuel d'utilisation disponible sur le site abus.com.

ABUS

Chère cliente, cher client,

Nous vous remercions d'avoir porté votre choix sur ce produit. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.

La conformité de ce produit a été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant : ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, ALLEMAGNE.

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas altérer sa conformité ni sa sécurité de fonctionnement. Avant la mise en service du produit, veuillez lire le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans ce manuel sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question, adressez-vous à votre partenaire revendeur spécialisé !

CONTENU DE LA LIVRAISON

TVVR33600 :

• Enregistreur 6 canaux
• Bloc d'alimentation de 12 V
- Souris sans fil USB
• Câble réseau 1 m
- Câble de raccordement pour disques durs
- Vis pour disque dur
• CD
• Guide de démarrage rapide

TVVR33800 :

• Enregistreur 8 canaux
• Bloc d'alimentation de 12 V
- Souris sans fil USB
• Câble réseau 1 m
- Câble de raccordement pour disques durs
- Vis pour disque dur
• CD
• Guide de démarrage rapide

AVERTISSEMENTS

L'enregistreur ne doit pas être exposé à des champs magnétiques puissants.

Veillez à ce que l'alimentation électrique ne soit pas interrompue.

Ne renversez pas de liquides sur l'enregistreur.

Utilisez et stockez l'enregistreur en respectant toujours les conditions d'utilisation conseillées par le fabricant.

Éteignez l'enregistreur avant de brancher ou de retirer des périphériques.

Veillez à ce que la ventilation soit toujours suffisante.

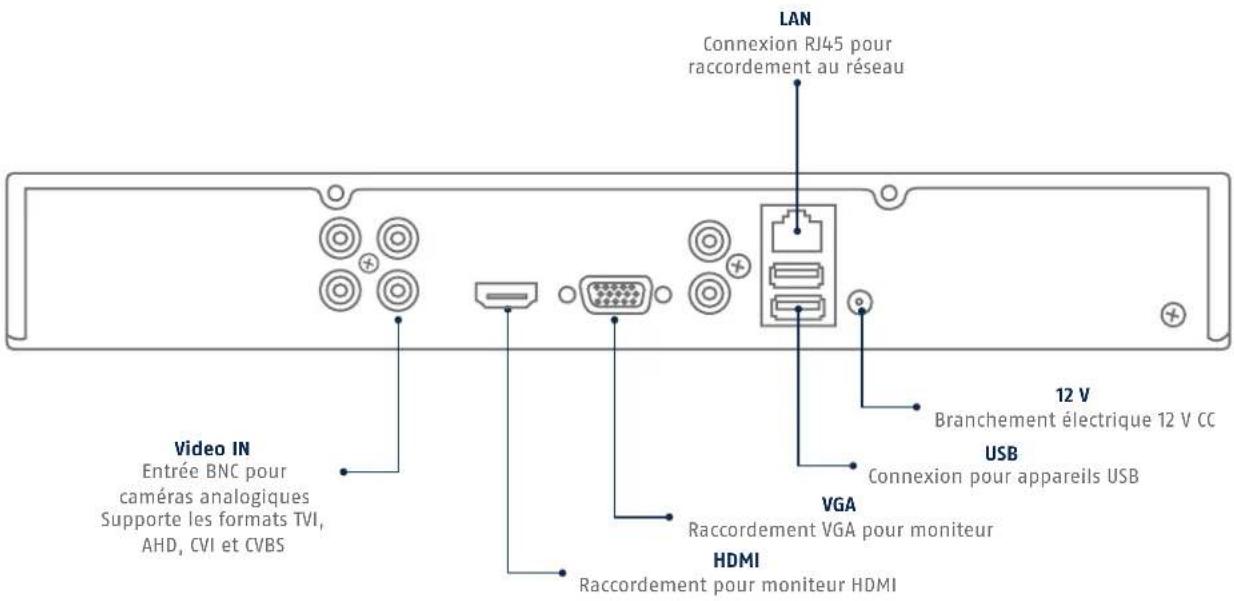

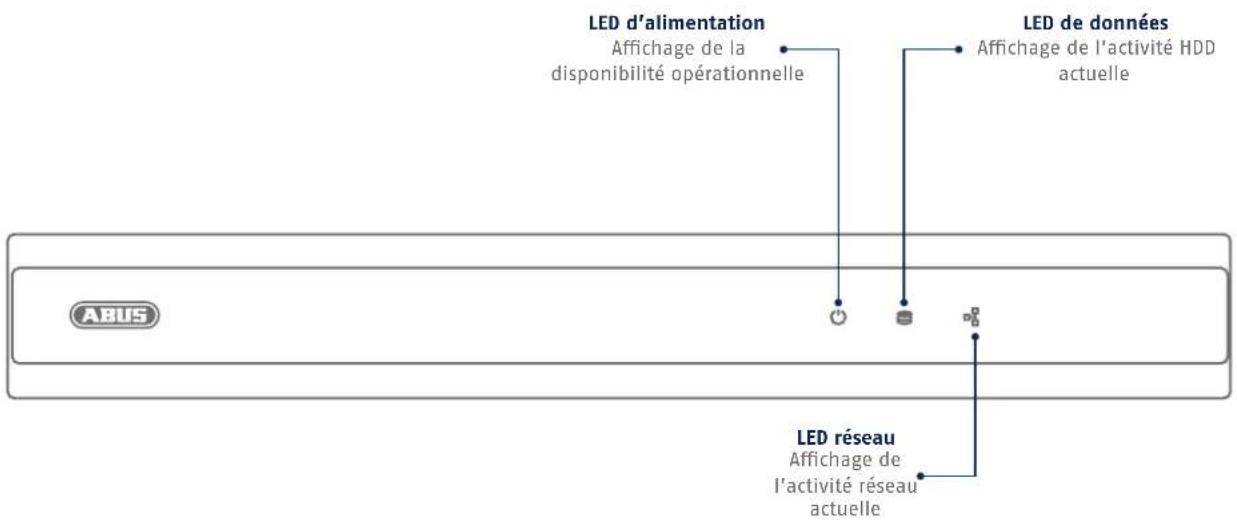

RACCORDEMENTS

CONSEILS POUR L'INSTALLATION DE LA CAMÉRA

Mettez l'enregistreur sous tension et connectez-le à votre réseau domestique via le câble réseau. Pour l'intégration de caméras HD analogiques, connectez-les à la prise BNC de l'enregistreur et à l'alimentation de l'enregistreur à l'aide du câble combiné fourni. Pour intégrer des caméras IP, mettez-les sous tension et connectez-les également à votre réseau domestique.

ACTIVATION DU SYSTÈME

Saisissez un mot de passe pour l'utilisateur administrateur dans le champ « Nouveau mot de passe ». Le mot de passe doit répondre aux exigences minimales indiquées. Recommandation : Utilisez un mot de passe complexe, de niveau « Fort ».

2

Pour confirmer, saisissez à nouveau le mot de passe. Notez également le mot de passe dans le guide de démarrage rapide et conservez-le dans un endroit sûr. La réinitialisation du mot de passe administrateur est uniquement possible via l'assistance technique d'ABUS.

3

Saisissez également le mot de passe d'activation pour les caméras. Lorsque vous activez une caméra via l'enregistreur, l'enregistreur utilise pour ce faire ce même mot de passe. Cliquez ensuite sur « OK ». L'appareil est maintenant activé et peut être pleinement utilisé.

Mot de passe administrateur :

CONFIGURATION DU LOGICIEL

1

Commencez par sélectionner si vous souhaitez remplacer les canaux HD analogiques (pour les caméras HD analogiques) par des canaux IP (pour les caméras IP). Le port BNC HD analogique correspondant est activé/désactivé ici. Cliquez sur Suivant pour confirmer votre sélection.

2

Sélectionnez la langue souhaitée et cliquez sur « Appliquer ».

3

Lorsque vous décochez la case, l'assistant de configuration n'est plus exécuté automatiquement au démarrage suivant. Cliquez sur « Suivant ».

7

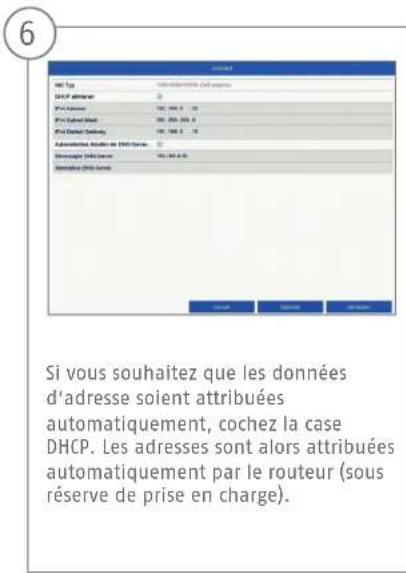

Si votre routeur n'attribue pas automatiquement les données d'adresse, saisissez celles-ci dans les étapes suivantes.

Le graphique illustre par exemple les appareils raccordés avec les adresses IP correspondantes.

8

C'est ici que vous pouvez gérer vos ports et les modifier au besoin. Nous vous conseillons de conserver les valeurs par défaut.

9

Le disque dur installé doit être initialisé avant utilisation. Sélectionnez le disque dur à initialiser.

10

Cliquez sur Init et confirmez l'initialisation réussie avec OK. Passez à l'écran suivant en cliquant sur « Suivant ».

11

Si vous souhaitez intégrer des caméras IP, vous pouvez cliquer ici sur « Rechercher » pour rechercher des caméras IP existantes dans le réseau. Vous pouvez ensuite sélectionner et ajouter les caméras. Passez à l'écran suivant en cliquant sur « Suivant ».

12

Sélectionnez le type d'enregistrement. Vous avez le choix entre « Continu » et « Détection de mouvement ». Fermez l'assistant de configuration en cliquant sur « OK »

CONFIGURATION DE L'APPLICATION

1

Activation de l'ABUS Link Station

• Sur l'interface locale, accédez aux réglages réseau, puis ouvrez les réglages de l'ABUS Link Station.
• Activez la fonction ABUS Link Station et cliquez sur « Enregistrer les réglages ».
• Le statut doit maintenant afficher « en ligne ». S'il continue à afficher « hors ligne », vérifiez si l'enregistreur est raccordé à un réseau avec accès Internet.
• Attribuez alors un code de vérification pour la connexion. Vous pouvez saisir ici le code que vous utilisez. Conservez ensuite le guide de démarrage rapide en lieu sûr.
• Gardez l'interface Web ouverte. Le code QR affiché et le code de vérification sont nécessaires pour la configuration de l'enregistreur dans l'application.

Remarque : L'ABUS Link Station établit la connexion entre votre enregistreur et votre smartphone via un service cloud. Aucun réglage au niveau de votre routeur n'est ainsi nécessaire. Si vous ne souhaitez pas utiliser le service cloud, vous trouverez des instructions pour configurer autrement l'application dans le manuel de l'enregistreur.

• Téléchargez l'application « ABUS Link Station » depuis l'iOS App Store ou le Google Playstore et ouvrez-la.
• Créez un compte pour l'accès à distance en cliquant sur « Se connecter » puis sur « Créer un compte ».
• Activez votre compte en saisissant le code de vérifi cation qui vous a été envoyé par e-mail.
• Cliquez sur « Ajouter un appareil » et scannez le code QR affi ché sur l'interface locale de l'enregistreur.
• Après que l'enregistreur a été reconnu, entrez le code de vérifi cation de l'enregistreur. L'enregistreur a désormais été ajouté à votre compte.
• En cas de problème avec la confi guration de l'application, consultez la page d'assistance de notre site Internet : https://support.abus-sc.com/

MANUEL + LOGICIEL

Manuels :

Vous trouverez d'autres manuels relatifs à l'utilisation de l'interface Web et de l'enregistreur dans l'onglet « Téléchargements » du lien suivant :

ogiciel de station centrale d'écran (CMS) ABUS TVSW11001, vous pouvez surveiller, contrôler et gérer toutes les données vidéo de votre enregistreur ABUS depuis votre PC :

installateur IP ABUS pour chercher votre enregistreur dans le réseau, vérifi er et installer les mises

à jour du fi rmware, et télécharger manuels et guides de démarrage rapide directement sur votre PC :
