Producttype	8-kanaals videorecorder
Merk	ABUS
Model	TVVR33800
Afmetingen (L x B x H)	300 x 250 x 45 mm
Gewicht	1,5 kg
Voeding	12 V DC, meegeleverde voeding
Video-ingangen	8 BNC HD analogische ingangen, ondersteuning voor IP-camera's via netwerk
Opnameresolutie	HD (1080p) per kanaal
Belangrijkste functies	Continu opnemen of op bewegingsdetectie, externe toegang via ABUS Link Station, live weergave
Opslag	Interne harde schijf (niet meegeleverd) tot 6 TB, initialisatie vereist
Connectiviteit	Ethernet-netwerk (RJ45), USB voor draadloze muis
Configuratie	Ingebouwde configuratiewizard, lokale interface en mobiele app
Onderhoud en reiniging	Reinigen met een droge doek, vloeistoffen vermijden, zorgen voor voldoende ventilatie
Veiligheid	Complex beheerderswachtwoord, verificatiecode voor externe toegang
Reserveonderdelen en repareerbaarheid	Harde schijf en voeding vervangbaar, technische ondersteuning ABUS
Algemene informatie	Merk ABUS, vervaardigd in Duitsland, conform Europese normen

Veelgestelde vragen - TVVR33800 ABUS

Hoe installeer ik een harde schijf in de recorder TVVR33800?

Open de behuizing van de recorder, bevestig de harde schijf met de meegeleverde schroeven en sluit de verbindingskabel aan. Ga vervolgens in de interface naar de opslaginstellingen en initialiseer de harde schijf.

Wat te doen als ik het beheerderswachtwoord ben vergeten?

Het resetten van het beheerderswachtwoord is alleen mogelijk via de technische ondersteuning van ABUS. Neem contact op met de ondersteuning met de informatie van uw apparaat.

Kan ik IP-camera's op deze recorder aansluiten?

Ja, de recorder ondersteunt IP-camera's. Sluit ze aan op hetzelfde netwerk en gebruik de functie 'Zoeken' in de configuratiewizard om ze toe te voegen.

Hoe configureer ik externe toegang via de ABUS Link Station-app?

Activeer ABUS Link Station in de netwerkinstellingen van de recorder. Download de app, maak een account aan en scan de QR-code die op de lokale interface wordt weergegeven om het apparaat toe te voegen.

Waarom blijft ABUS Link Station offline?

Controleer of de recorder is aangesloten op een netwerk met internettoegang. Als de status offline blijft, start u de recorder opnieuw op en controleert u de netwerkinstellingen.

Hoe stel ik opname op bewegingsdetectie in?

Selecteer in de configuratiewizard of de opname-instellingen 'Bewegingsdetectie' als opnametype. U kunt ook de detectiezones configureren in de interface.

Welke soorten analoge HD-camera's zijn compatibel?

De recorder is compatibel met standaard analoge HD-camera's (720p/1080p) met BNC-connectoren. Het ondersteunt AHD-, TVI- of CVI-signalen volgens de specificaties.

Hoe werk ik de firmware van de recorder bij?

Gebruik de 'ABUS IP Installer' op uw pc om te zoeken naar updates. U kunt ook de firmware downloaden van de ABUS-website en deze via de lokale interface installeren.

Kan ik een harde schijf van meer dan 6 TB gebruiken?

De handleiding raadt tot 6 TB aan, maar schijven met een grotere capaciteit kunnen werken als ze zijn geformatteerd als MBR of GPT. Raadpleeg de ABUS-ondersteuning voor compatibiliteit.

Wat te doen als de USB-muis niet werkt?

Probeer de muis op een andere USB-poort aan te sluiten. Als hij nog steeds niet werkt, vervang dan de batterijen (indien draadloos) of test een andere muis. De meegeleverde muis is een draadloze USB-muis.

GEBRUIKSAANWIJZING TVVR33800 ABUS

Inhoud van de levering 38

Waarschuwingen 39

Aansluitingen 40

Tips voor de camera-installatie 42

Activering van het systeem 43

Software-installatie 44

App-configuratie 48

Handleiding + software 50

Français

In deze korte handleiding worden de eerste installatiestappen voor uw analoge HD-recorder beschreven.

Gedetailleerde informatie vindt u in de gebruikershandleiding, beschikbaar op de website abus.com.

ABUS

Geachte klant,

Hartelijk dank dat u één van onze producten gekocht heeft. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen.

De conformiteit is aangetoond en de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

Om deze standaard te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen! Lees de complete gebruikershandleiding voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden. Mocht u nog vragen hebben, neemt u dan contact op met uw speciaalzaak!

• 6-kanaals recorder
• 12V-netstekkervoeding
• Draadloze USB-muis
• 1 m netwerkkabel
• Aansluitkabel voor harde schijf
- Schroeven voor harde schijf
• CD
- Quickguide

TVVR33800:

• 8-kanaals recorder
• 12V-netstekkervoeding
• Draadloze USB-muis
• 1 m netwerkkabel
• Aansluitkabel voor harde schijf
- Schroeven voor harde schijf
• CD
- Quickguide

Houd sterke magneetvelden uit de buurt van de recorder.

Zorg voor een niet onderbreekbare noodstroomvoeding.

Houd vloeistoffen uit de buurt van de recorder.

Gebruik en bewaar de recorder alleen onder de door de fabrikant aanbevolen omgevingsomstandigheden.

Schakel de recorder uit, voordat u randapparatuur aansluit of verwijdert.

Let erop dat er altijd voldoende ventilatie is.

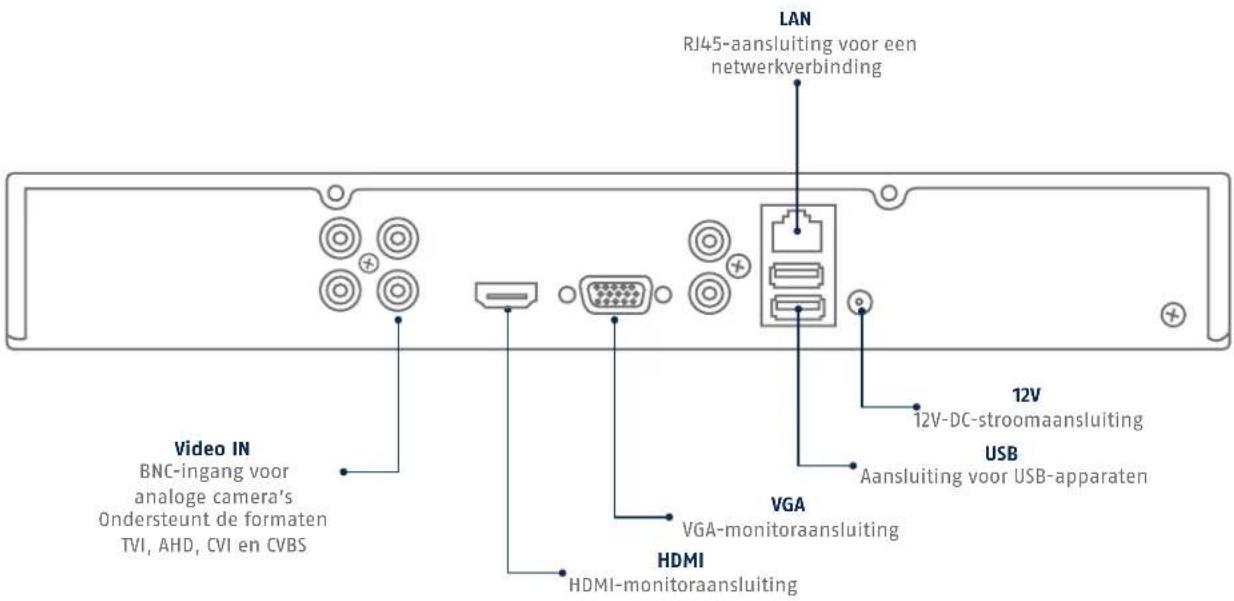

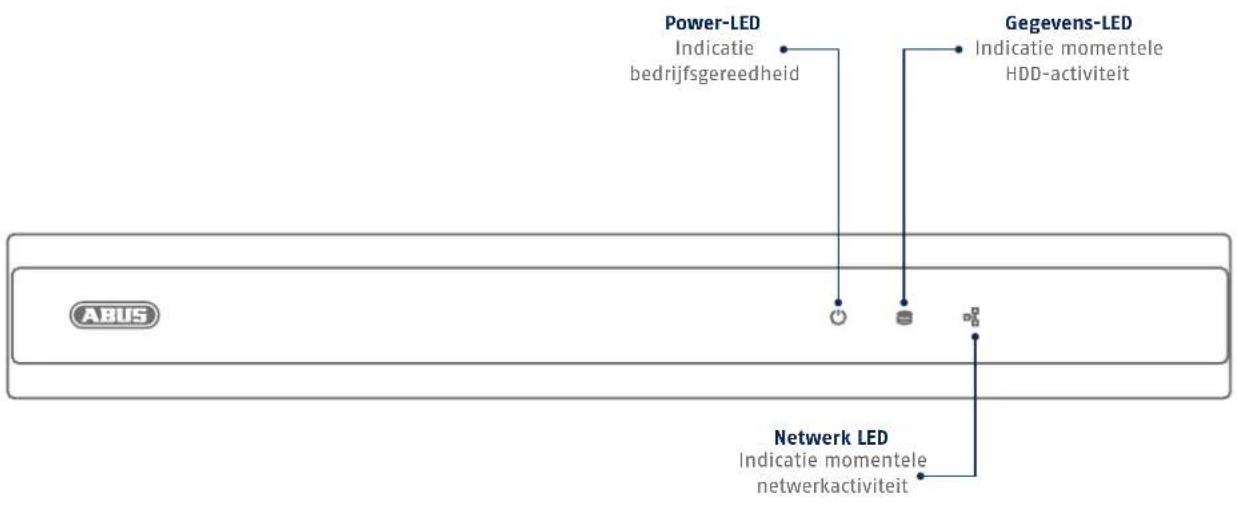

AANSLUITINGEN

TIPS VOOR DE CAMERA-INSTALLATIE

Zorg ervoor dat de recorder spanning krijgt en verbind deze via netwerkkabel met uw thuisnetwerk. Voor de verbinding van analoge HD-camera's sluit u deze met de meegeleverde combikabel op de BNC-bus en de netstekkervoeding van de recorder aan. Voor de verbinding van IP-camera's voedt u deze en verbindt u de camera met uw thuisnetwerk.

ACTIVERING VAN HET SYSTEEM

Voer in veld "Nieuw wachtwoord" een wachtwoord voor de admin-gebruiker in. Het wachtwoord moet voldoen aan de aangegeven minimale vereisten. Aanbeveling: Gebruik een zo complex mogelijk wachtwoord met het niveau "Sterk".

2

Voer het wachtwoord ter bevestiging nog een keer in. Noteer het wachtwoord ook in de handleiding en bewaar deze op een veilige plek. Het administratorwachtwoord kan alleen door de technische support van ABUS worden gereset.

3

Voer bovendien het activeringswacht- woord voor de camera's in. Als u een camera via de recorder activeert, gebruikt de recorder dit wachtwoord hiervoor. Tenslotte klikt u op 'OK'. Het apparaat is nu geactiveerd en kan in volle omvang worden gebruikt.

Administratorwachtwoord:

SOFTWARE- INSTALLATIE

1

Als eerste selecteert u of u analoge HD-kanalen (voor analoge HD-camera's) door IP-kanalen (voor IP-camera's) wilt vervangen. Hierbij wordt de bijbehorende analoge HD BNC-aansluiting geactiveerd/gedeactiveerd. Klik op doorgaan om de selectie te bevestigen.

2

Selecteer de gewenste taal en klik op "Toepassen".

3

Als u het vinkje weghaalt, wordt de installatiewizard bij de volgende start niet meer automatisch uitgevoerd. Klik op "Volgende".

7

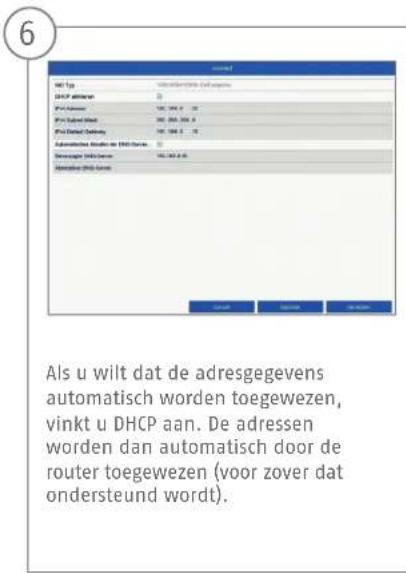

Als uw router de adresgegevens niet automatisch toewijst, voert u de gegevens in de volgende stappen in. De afbeelding illustreert bij wijze van voorbeeld de aan te sluiten apparaten met de bijbehorende IP-adressen.

8

Hier kunt u uw poorten beheren en indien nodig wijzigen. Wij adviseren om de standaardwaarden te behouden.

9

De geïnstalleerde harde schijf moet voor gebruik worden geïnitialiseerd. Selecteer de te initialiseren harde schijf.

10

Klik op Init en bevestig de succesvolle initialisatie met OK. Ga naar het volgende scherm met "Volgende".

11

Als u IP-camera's wilt verbinden, kunt u hier op "Zoeken" klikken om naar IP-camera's in het netwerk te zoeken. Daarna kunt u de camera's selecteren en toevoegen. Ga naar het volgende scherm met "Volgende".

12

Selecteer het opnametype. U kunt kiezen uit "Continu" en "Bewegingsdetectie". Sluit de installatiewizard af met "OK"

APP- CONFIGURATIE

1

• Ga op de lokale interface naar de netwerkinstellingen en open daar de instellingen van het ABUS Link Station.
• Activeer de functie ABUS Link Station en klik op "Instellingen opslaan".
• De weergegeven status moet nu "online" zijn. Als nog steeds "offline" wordt weergegeven, controleert u of de recorder verbonden is met een netwerk met toegang tot het internet.
• Wijs nu een verificatiecode voor de verbinding toe. U kunt de door u gebruikte code hier noteren. Berg de quickguide daarna veilig op.
• Laat de webinterface geopend. De weergegeven QR-code en verificatiecode zijn nodig voor het inrichten van de recorder in de.

Aanwijzing: Het ABUS Link Station verbindt uw recorder via clouddiensten met uw smartphone. U hoeft de instellingen op router daarvoor niet aan te passen. Als u geen clouddienst wilt gebruiken, vindt u een alternatieve app-configuratie in de handleiding van de recorder.

• Download de app "ABUS Link Station" uit de iOS Appstore of Google Playstore en open deze.
• Maak voor de remote-toegang een account door eerst op "Inloggen" en daarna op "Een account registeren" te klikken.
  • Activeer het account met behulp van de verifi catiecode die per e-mail naar u wordt gestuurd.
• Klik op "Apparaat toevoegen" en scan de QR-code van de webinterface van de recorder.
• Nadat de recorder is gevonden, voert u de verifi catiecode van de recorder in. De recorder is nu toegevoegd aan uw account.
• Mocht u problemen ondervinden bij de confi guratie, ga dan naar onze support-website: https://support.abus-sc.com/

HANDLEIDING + SOFTWARE

Handleidingen:

Meer handleidingen voor de bediening van de web- en recorderinterface vindt u op het tabblad 'Downloads' via de volgende link:

1 ABUS Central Monitor Station (CMS) bewaken, aansturen en beheren van uw videogegevens van uw ABUS-recorder op de pc:

de ABUS IP Installer om uw recorder in het netwerk te zoeken, fi rmware-updates te controlleren en te installeren, handleidingen en Quickguides direct op uw pc te downloaden:
