Tipo di prodotto	Sistema ad alta fedeltà
Marca	Panasonic
Modello	RC-800
Dimensioni (L × A × P)	150 mm × 89 mm × 90 mm
Peso (senza batterie)	Circa 0,42 kg
Peso (con batterie)	Circa 0,47 kg
Alimentazione	Adattatore CA 100-240 V, 50/60 Hz; ingresso DC 5 V, 1 A
Consumo energetico	3 W
Consumo in standby	Circa 0,8 W (luminosità media)
Batterie di backup della memoria	2 × R6/LR6 (AA) 3 V
Sintonizzatore	FM, 87,50 - 108,00 MHz (passo di 50 kHz)
Preselezioni radio	10 stazioni FM
Altoparlante	1 × cono da 5 cm (gamma completa)
Impostazioni luminosità display	Bassa, media, alta
Sveglia	2 sveglie indipendenti (FM o cicalino), funzione ripetizione (5 min)
Timer di spegnimento	Off, 30, 60, 90, 120 min
Telecomando	Sì, incluso
Classe di sicurezza	Classe II (doppio isolamento)
Uso previsto	Solo per interni
Intervallo temperatura di funzionamento	0 °C a +40 °C
Intervallo umidità di funzionamento	20 % a 80 % UR (senza condensa)

Domande frequenti - RC-800 PANASONIC

Come impostare l'ora sul Panasonic RC-800?

Per impostare l'ora, assicurarsi che l'apparecchio sia in modalità standby. Tenere premuto il pulsante -TIME SET per almeno 2 secondi. Quindi utilizzare i pulsanti TUNE / SELECT per regolare le ore e i minuti. Confermare premendo SNOOZE / BRIGHTNESS / ENTER.

Come configurare la sveglia?

In modalità standby, tenere premuto il pulsante ALARM / -SET (1 o 2) per almeno 2 secondi. Impostare l'ora della sveglia, quindi selezionare la sorgente (FM o BUZZ) e il volume. Confermare ogni passaggio con SNOOZE / BRIGHTNESS / ENTER. Per attivare o disattivare la sveglia, premere due volte il pulsante della sveglia corrispondente.

Come usare il timer di spegnimento (Sleep)?

Premere ripetutamente il pulsante SLEEP per selezionare il tempo desiderato: OFF, 30, 60, 90 o 120 minuti. Sul display apparirà "Zz". Per annullare, selezionare OFF.

Come cambiare la luminosità del display?

Premere il pulsante SNOOZE / BRIGHTNESS / ENTER ripetutamente per selezionare tra tre livelli: basso, medio o alto. Può essere regolato sia in modalità accesa che in standby.

Come eseguire la preselezione automatica delle stazioni FM?

Assicurarsi che l'apparecchio sia acceso. Tenere premuto il pulsante -AUTO PRESET per almeno 2 secondi. L'unità cercherà e memorizzerà automaticamente fino a 10 stazioni. Per annullare, premere TUNE / SELECT.

Cosa fare se non c'è suono o il suono è distorto?

Verificare il volume (regolarlo con VOLUME). Assicurarsi che l'adattatore CA e altri cavi non siano vicini all'antenna. In caso di interferenze, allontanare l'apparecchio da telefoni cellulari o altri dispositivi.

Come ripristinare l'apparecchio alle impostazioni di fabbrica?

Premere il pulsante di reset (se disponibile) o scollegare l'adattatore CA e rimuovere le batterie per circa 30 secondi. Al ricollegare, apparirà "-- --" e le impostazioni torneranno ai valori di fabbrica.

Che tipo di batterie utilizza il backup della memoria e come si cambiano?

Sono necessarie 2 batterie alcaline o al manganese tipo AA (R6/LR6). Inserire le batterie nel vano inferiore rispettando la polarità. Sostituirle quando l'icona della batteria lampeggia sul display.

Come preparare l'antenna per la radio FM?

Srotolare l'antenna e fissarla a una parete o colonna con nastro adesivo (non incluso). Cercare la posizione con minore interferenza. Tenere l'antenna lontana dall'adattatore CA.

Quali sono le importanti precauzioni di sicurezza?

Non esporre l'apparecchio a pioggia, umidità o liquidi. Utilizzare solo l'adattatore CA consigliato. Non smontare o riparare l'apparecchio da soli. Per la pulizia, usare un panno morbido e asciutto. Non utilizzare prodotti chimici.

MANUALE UTENTE RC-800 PANASONIC

Istruzioni per l'uso Radio FM

La ringraziamo dell'acquisto di questo prodotto.

Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.

Descrizioni contenute in queste istruzioni per l'uso

- I riferimenti alle pagine sono indicati con

Sommario

Precauzioni di sicurezza ...... 19

Guida di riferimento di controllo ..... 20

Batterie backup memoria (non in dotazione).... 21

Preparazione dell'antenna 21

Fonti di alimentazione 21

Unità accesa/standby 22

Ascolto della radio FM.... 22

Impostazioni ora e sveglia 23

Timer di spegnimento.... 24

Luminosità del display 24

Risoluzione dei problemi 24

Manutenzione.... 25

Specifiche 25

La marcatura di identificazione del prodotto si trova nella parte inferiore dell'unità.

I simboli relativi a questo prodotto rappresentano quanto segue:

CA

CC

Apparecchiatura Classe II (Il prodotto è munito di doppio isolamento).

On

Standby

Solo per uso al chiuso

Dichiarazione di conformità (DoC)

Con il presente atto, "Panasonic

Corporation" dichiara che questo prodotto è conforme ai requisiti base e altre disposizioni applicabili della direttiva 2014/53/UE.

I clienti possono scaricare una copia della DoC originale per i nostri prodotti RE dal nostro server DoC:

http://www.ptc.panasonic.eu

Contatto del Rappresentante Autorizzato:

Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germania

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Precauzioni di sicurezza

ATTENZIONE

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi.
• Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità.
• Utilizzare gli accessori consigliati.
  – Non rimuovere le coperture.
• Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.

Adattatore CA

- Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

• Inserire fino in fondo la spina del cavo di alimentazione nella presa.
• Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
• Non maneggiare la spina con le mani bagnate.
• Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.
• Non utilizzare una spina o una presa di rete danneggiate.
• La presa di rete è il dispositivo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente.

AVVERTENZA

Unità

- Durante l'uso, questa unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.

Evitare l'uso nelle seguenti condizioni

• Temperature estreme elevate o basse durante uso, stoccaggio o trasporto.
• Sostituzione di una batteria con un tipo non corretto.
• Smaltimento di una batteria nel fuoco o in un forno caldo, o schiacciando o tagliando meccanicamente una batteria, che può portare ad un'esplosione.
• Temperatura estremamente alta e/o pressione dell'aria estremamente bassa che può portare ad un'esplosione o alla perdita di liquido o gas infiammabile.

Batteria

• Non usare batterie ricaricabili.
- Se la batteria viene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore.

• L'uso scorretto delle batterie può causare perdite di elettrolito e causare incendi.
• Rimuovere le batterie se si prevede di non utilizzare l'unità per lungo tempo o se l'unità verrà alimentata esclusivamente tramite alimentazione elettrica CA. Conservare in un luogo fresco e al riparo dalla luce.
• Non riscaldare o esporre a fiamme le batterie.
• Non lasciare la batteria/le batterie per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi.
• Non aprire o mettere in corto le batteria.
• Non ricaricare batterie alcaline o al manganese.
• Non usare batterie la cui guaina non è intatta.
  • Non mischiare batterie nuove e vecchie.
• Non utilizzare insieme tipi diversi di batterie.
• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

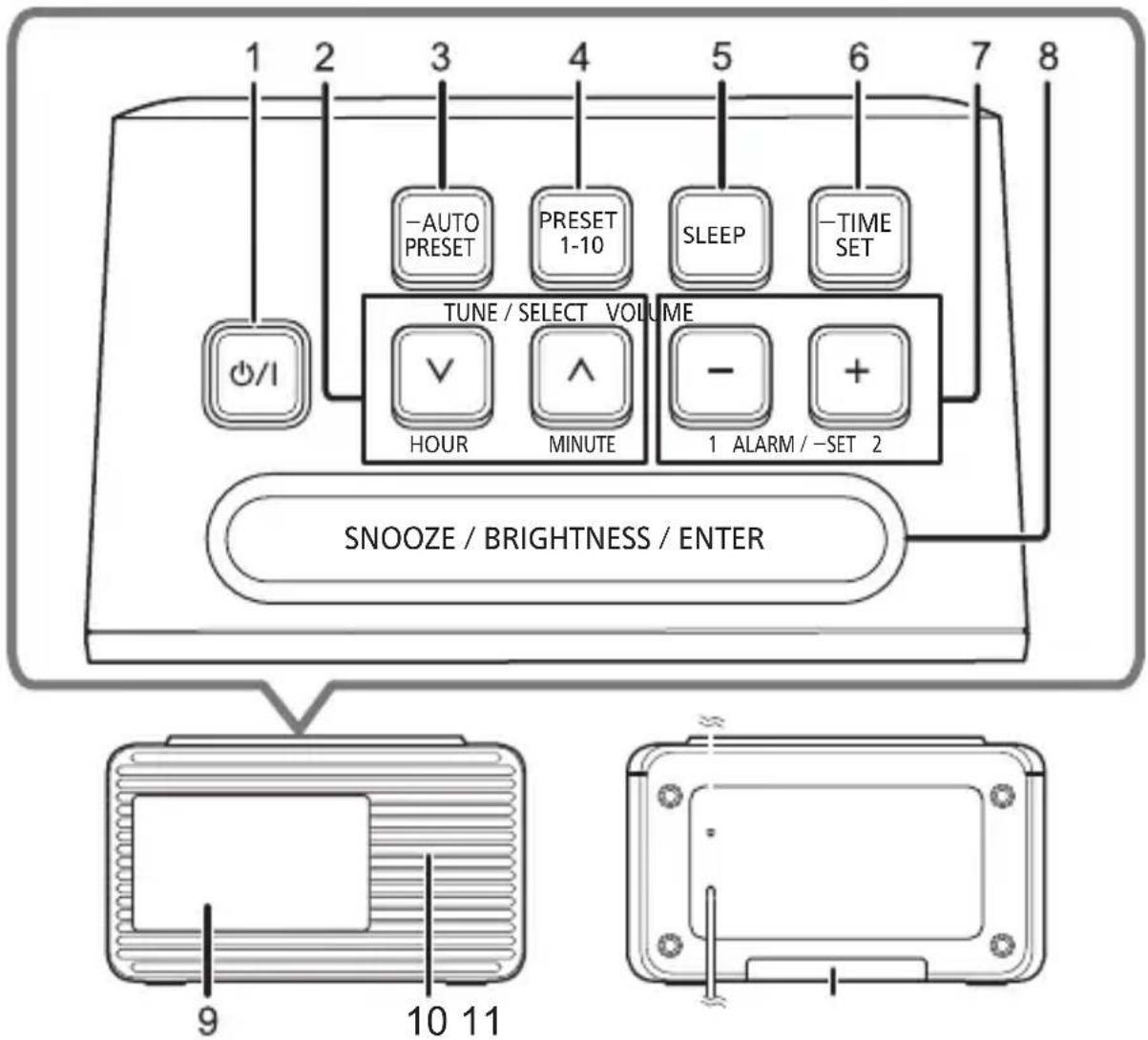

Guida di riferimento di controllo

1 Interruttore standby/accensione ( ⏻/I)
2 Seleziona la frequenza per la sorgente radio Seleziona l'impostazione (In modalità standby) Regola l'impostazione di ora e minuti
3 Tenere premuto per effettuare la sintonizzazione automatica delle stazioni FM.
4 Memorizza e seleziona la stazione radio memorizzata
5 Imposta il timer di spegnimento
6 (In modalità standby) Tenere premuto per entrare in modalità impostazione ora.

7 Regola il volume (da 0 (minimo) a 16 (massimo))

(In modalità standby)

Controllare le impostazioni della sveglia

Attivazione/disattivazione sveglia

- Tenere premuto per entrare in modalità impostazione sveglia.

8 Disattiva temporaneamente la sveglia

Cambia la luminosità del display Conferma l'impostazione

9 Display

10 Diffusore L'altoparlante non è schermato magneticamente. Non posizionare questa unità vicino a PC o altri dispositivi magnetici.
11 Compartimento della batteria

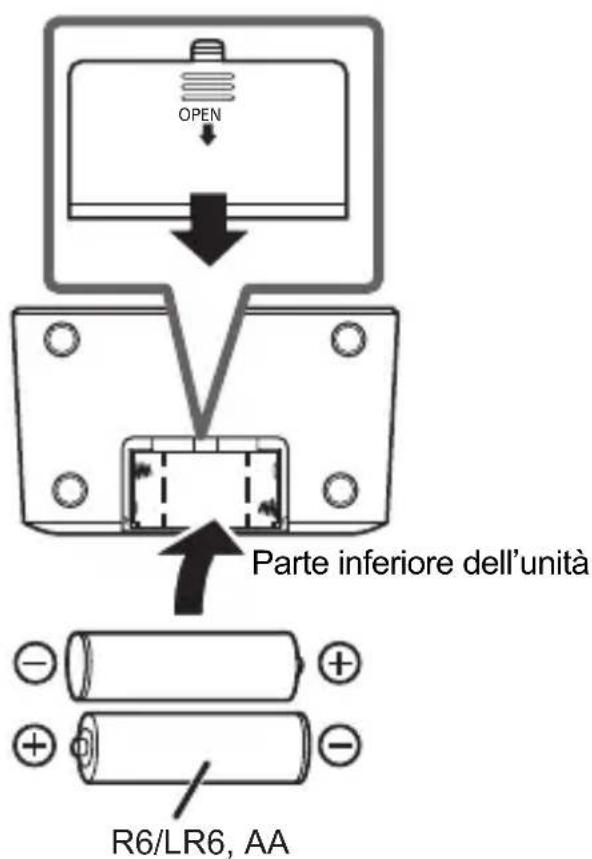

Batterie backup memoria (non in dotazione)

Le batterie backup memoria mantengono le impostazioni dell'orologio in caso di interruzione dell'alimentazione elettrica. (Queste batterie non alimentano l'unità.) Utilizzare batterie alcaline o al manganese. Installare le batterie in modo che i poli (+ e —) corrispondano con quelli nell'unità.

• "si accende sul display se non è inserita nessuna batteria o quando il livello di carica della batteria è inferiore al minimo.
  • Quando le batterie sono scariche,
  “”lampeggia sul display.
  Sostituire le batterie con batterie nuove.
• Non scollegare l'unità dalla fonte di alimentazione elettrica quando si sostituiscono le batterie.

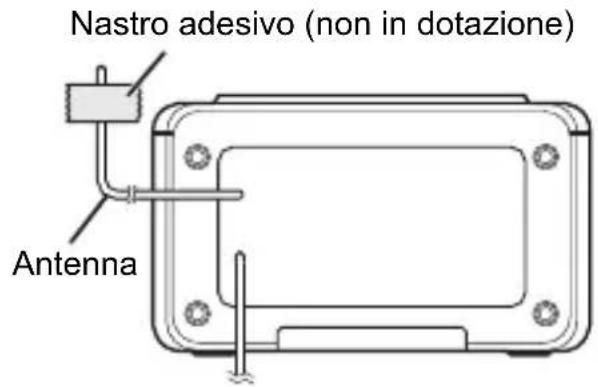

Preparazione dell'antenna

Fissare l'antenna con del nastro a una parete o a un pilastro, in una posizione che riduca al minimo le interferenze.

ITALIANO

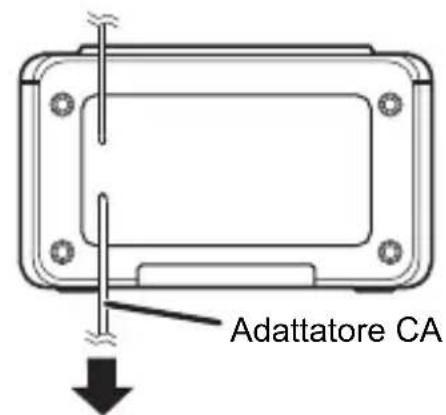

Fonti di alimentazione

Collegare saldamente l'adattatore CA alla presa di rete domestica.

Ad una presa di rete domestica

- Quando è collegato l'adattatore CA, l'unità è in condizione di standby. Il circuito primario è sempre sotto tensione sino a che l'adattatore CA è collegato ad una presa elettrica.

Unità accesa/standby

Premere [⏻/l] per accendere l'unità.

- L'unità entrerà in modalità FM. (Viene visualizzata la frequenza FM attuale.) Se non viene effettuata nessuna operazione per circa 10 secondi, il display mostrerà l'ora.

- Premere nuovamente [⏻/l] per mettere l'unità in modalità standby.

• Anche in condizione di standby, l'unità non è completamente spenta. Allo scopo di non sprecare energia, se non si usa l'unità per un tempo prolungato, si raccomanda di scollegare la spina dalla presa elettrica o di rimuovere le batterie. L'unità consuma una piccola quantità di corrente anche in standby. (→ 25)
• In modalità standby, viene visualizzata l'ora. (→ 23)

Ascolto della radio FM

È possibile memorizzare fino a 10 radio FM.

Operazioni preliminari

- Accendere l'unità.

Preselezione automatica delle radio

Tenere premuto [— AUTO PRESET] per almeno 2 secondi.

• Il preset automatico inizia con la frequenza più bassa.
• La radio inizia a memorizzare tutte le stazioni che è in grado di ricevere nei canali, in ordine ascendente.
• Per annullare, premere [TUNE / SELECT v, ∧].

Ascolto delle stazioni memorizzate

Premere ripetutamente [PRESET 1-10] per selezionare il numero di canale desiderato.

■ Sintonizzazione di una stazione

Tenere premuto [TUNE / SELECT v, ∧] sino a che la frequenza inizia a cambiare velocemente.

- L'unità arresta la sintonizzazione quando trova una stazione.

- Premere ripetutamente [TUNE / SELECT ∨, ∧] per cercare manualmente la stazione richiesta.

■ Preselezione manuale delle stazioni

1 Mentre si sta ascoltando una trasmissione radio: Tenere premuto [PRESET 1-10] per almeno 2 secondi.

2 Premere [TUNE / SELECT ∨, ∧] per selezionare il numero associato alla stazione desiderata e quindi premere [SNOOZE / BRIGHTNESS / ENTER].

- La stazione che occupa un canale viene cancellata se si memorizza un'altra stazione nello stesso canale.

Impostazioni ora e sveglia

Orario

L'orologio è in formato 24 ore.

(Solo quando l'unità è in standby)

1 Tenere premuto [—TIME SET] per almeno 2 secondi.
2 Imposta l'ora. (ore e minuti)

- Premere ripetutamente [HOUR] per regolare l'ora.

- Premere ripetutamente [MINUTE] per regolare i minuti.

3 Premere [SNOOZE / BRIGHTNESS / ENTER].

- Regolare spesso l'orologio per assicurarne la precisione.

Sveglia

È possibile impostare due sveglie con impostazioni diverse.

Operazioni preliminari

• Accertarsi che l'ora sia impostata.
• Per impostare FM come sorgente sveglia, accertarsi di memorizzare le stazioni desiderate sui canali FM.

(Solo quando l'unità è in standby)

1 Tenere premuto [ALARM/− SET, 1] o [ALARM/− SET, 2] per almeno 2 secondi.
2 Impostare l'ora della sveglia.

- Premere ripetutamente [HOUR] per regolare l'ora.

- Premere ripetutamente [MINUTE] per regolare i minuti.

3 Premere [SNOOZE / BRIGHTNESS / ENTER] per confermare l'ora della sveglia.

4 Premere [TUNE / SELECT ∨, ∧] per selezionare la voce o impostazione desiderata e quindi premere [SNOOZE / BRIGHTNESS / ENTER].

• Impostare la sorgente audio. Fonte: BUZZ, FM Se è impostato FM, selezionare una stazione memorizzata come sorgente audio.
• Impostare il volume (da 8 (minimo) a 16 (massimo)) La sveglia si avvierà a basso volume ed il volume aumenterà gradualmente fino al livello preimpostato.
  (La regolazione del volume fatta usando [VOLUME -, +] non influirà sul volume della sveglia.)
  Dopo aver completato l'impostazione della sveglia, verrà attivata la sveglia corrispondente.

Per controllare le impostazioni della sveglia

Premere [ALARM/—SET, 1] o [ALARM/—SET, 2] quando l'unità è in modalità standby. (Verrà mostrata l'ora e la sorgente della sveglia, seguita dal volume della sveglia.)

■ Attivazione/disattivazione della sveglia

La sveglia suonerà all'ora impostata ogni giorno per una durata di 59 minuti. È possibile attivare/disattivare la sveglia come desiderato.

(Solo quando l'unità è in standby) Premere [ALARM/−SET, 1] o [ALARM/−SET, 2] per attivare/ disattivare la sveglia corrispondente.

- Quando la sveglia è attiva, verrà visualizzato l'indicatore sveglia corrispondente (" "").

(Continua alla pagina successiva)

Per arrestare la sveglia che suona Premere [⏻/l] o premere il pulsante sveglia corrispondente ([ALARM/—SET, 1] o [ALARM/—SET, 2]).

Per rinviare la sveglia che suona Premere [SNOOZE / BRIGHTNESS / ENTER] per mettere la sveglia in modalità rinvia sveglia.

• L'unità passa in modalità standby e l'indicatore sveglia corrispondente
  (“o1”) lampeggia lentamente.
  • L'intervallo di rinvio sveglia è di 5 minuti.
• Premendo [⏻/l] per accendere l'unità verrà anche arrestata la modalità rinvia sveglia.
• La sveglia funziona sia quando l'unità è accesa sia quando l'unità è in modalità standby.

Timer di spegnimento

Il timer di spegnimento consente di spegnere l'unità dopo un tempo impostato.

Premere ripetutamente [SLEEP] per selezionare l'impostazione (in minuti).

• Quando è impostato il timer di spegnimento, viene visualizzato "Zz".
• Per annullare, selezionare "OFF".
• Premendo [SLEEP] mentre è impostato il timer di spegnimento, è possibile verificare il tempo rimanente.

Luminosità del display

Premere ripetutamente [SNOOZE / BRIGHTNESS / ENTER] per selezionare la luminosità del display desiderata (bassa, media, alta).

• È possibile modificare la luminosità del display quando l'unità è accesa o in modalità standby.
• Non è possibile modificare la luminosità in modalità impostazione, o quando suona la sveglia.

Risoluzione dei problemi

Prima di richiedere assistenza, effettuare i seguenti controlli. In caso di dubbi su alcuni controlli o nel caso in cui le soluzioni indicate nella guida non risolvano il problema, rivolgersi al proprio rivenditore per le istruzioni.

Ripristinare tutte le impostazioni predefinite in fabbrica

Tenere premuto [⏻/l] per almeno 10 secondi.

“-- --” appare per circa 2 secondi.

- Le impostazioni vengono riportate ai valori predefiniti in fabbrica. È necessario effettuare nuovamente le impostazioni.

Generale

L'audio è distorto o non si sente alcun suono.

• Regola il volume.
• Se l'adattatore CA o lampade a fluorescenza sono vicini ai cavi, tenere le altre apparecchiature e i relativi cavi lontani dai cavi di questo sistema.

Questa unità non funziona.

- Uno dei dispositivi di sicurezza di quest'unità potrebbe essersi attivato.

① Premere [⏻/l] per mettere l'unità in standby.

- Se l'unità non si spegne, scollegare l'adattatore CA dalla presa di rete CA. Dopo circa 30 secondi, ricollegare l'adattatore CA alla presa di rete CA. Attendere quindi circa 10 secondi.

② Premere [∅/l] per accendere l'unità. Se ancora non funziona, consultare il rivenditore.

Radio

La ricezione è disturbata quando si ascolta una trasmissione radio.

• Controllare e regolare l'antenna.
• Tentare di mantenere una certa distanza tra l'antenna e l'adattatore CA.
• Spegnere il televisore o altri lettori audio oppure allontanarli dall'unità.
• Tenere l'unità lontana dai cellulari se ci sono interferenze.

Manutenzione

Scollegare l'adattatore CA dalla presa elettrica prima di effettuare la manutenzione.

■ Pulire questa unità con un panno asciutto e morbido

• Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quindi un panno asciutto.
• Non utilizzare mai alcol, solventi per vernici o benzina per pulire questa unità.
• Prima di utilizzare panni chimici, leggere con attenzione le relative istruzioni.

■ Quando si smaltisce o si cede l'unità

L'unità può mantenere memorizzate al proprio interno le impostazioni relative all'utente. Se si smaltisce o si cede questa unità, seguire la procedura indicata per ripristinare le impostazioni di fabbrica, cancellando le impostazioni effettuate dall'utente. (→ 24, "Ripristinare tutte le impostazioni predefinite in fabbrica")

Specifiche

GENERALI

Alimentazione

Adattatore CA

Ingresso

CA da 100 V a 240 V, da 50/60 Hz, 0,3 A

Uscita

Ingresso alimentazione elettrica

DC IN

CC 5 V, 1 A

Consumo di corrente

3 W

Consumo di corrente in standby

(Con luminosità display impostata a livello medio) Circa 0,8 W

Batterie backup memoria

3 V ( R6/LR6 )

Dimensioni (L×A×P)

150 mm×89 mm×90 mm

(comprese le parti sporgenti)

Massa

Senza batterie

Circa 0,42 kg

Con batterie

Circa 0,47 kg

Temperatura di esercizio

0°C a +40 °C

Umidità di esercizio

20% a 80% RH (senza condensa)

■ SEZIONE AMPLIFICATORE

Potenza in uscita

Potenza di uscita RMS

Canale anteriore

■ SEZIONE SINTONIZZATORE

Preselezione di memoria

10 stazioni FM

Modulazione di frequenza (FM)

Gamma di frequenza

87.50 MHz a 108.00 MHz (passo 50 kHz)

■ SEZIONE ALTOPARLANTI

Unità diffusori

Full Range

5 cm a cono×1

• Le specifiche possono essere modificate senza preavviso.
• La massa e le dimensioni sono approssimate.
• La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.
