Tipo di prodotto	Sistema Hi-Fi
Marca	Panasonic
Modello	SC-AKX16E
Dimensioni (L x A x P)	200 x 300 x 250 mm
Peso	4.5 kg
Alimentazione	AC 220-240 V, 50/60 Hz
Potenza di uscita	50 W RMS
Funzioni principali	Lettore CD, Radio FM/AM, Bluetooth, USB, Ingresso AUX, Uscita cuffie
Caratteristiche speciali	Display LCD, Telecomando, Equalizzatore preimpostato, Timer di spegnimento
Entretien e pulizia	Pulire con panno morbido e asciutto; evitare liquidi e solventi
Avvertenze di sicurezza	Non esporre a umidità; non aprire il dispositivo; usare solo parti originali
Pezzi di ricambio	Disponibili presso centri assistenza autorizzati
Riparabilità	Consultare un tecnico qualificato per riparazioni

Domande frequenti - SC-AKX16E PANASONIC

Come accendere e spegnere il sistema?

Premere il pulsante Power sul pannello anteriore o sul telecomando per accendere/spegnere.

Come collegare un dispositivo Bluetooth?

Attivare il Bluetooth sul dispositivo, selezionare 'SC-AKX16E' dall'elenco dei dispositivi. Confermare l'abbinamento.

Come riprodurre un CD?

Premere CD sul telecomando o sul pannello, inserire il CD con l'etichetta rivolta verso l'alto e premere Play.

Come ascoltare la radio?

Premere Radio per selezionare FM/AM. Usare Tuning per cercare le stazioni. Premere Memory per salvare.

Come collegare una chiavetta USB?

Inserire la chiavetta USB nella porta sul pannello anteriore. Premere USB per selezionare la sorgente. La riproduzione inizia automaticamente.

Come regolare il volume?

Ruotare la manopola Volume sul pannello o premere i pulsanti +/- sul telecomando.

Come impostare il timer di spegnimento?

Premere Sleep sul telecomando ripetutamente per selezionare il tempo desiderato (30, 60, 90, 120 minuti).

Come collegare le casse?

Collegare i cavi dei diffusori ai terminali sul retro: rispettare la polarità (+/-).

Cosa fare se non c'è suono?

Verificare che il volume non sia a zero, che i diffusori siano collegati correttamente e che la sorgente sia selezionata.

Come pulire il lettore CD?

Usare un panno morbido e asciutto per pulire il vano CD. Non utilizzare spray liquidi.

MANUALE UTENTE SC-AKX16E PANASONIC

La ringraziamo per aver acquistato questo prodotto.

Per ottenere le prestazioni migliori e per la sicurezza, leggere attentamente queste istruzioni.

Conservare questo manuale per future consultazioni.

Istruzioni per l'uso

Bruksanvisning

Eseguire le procedure con il telecomando. È inoltre possibile utilizzare i pulsanti dell'unità principale, qualora siano uguali.

Il sistema e le illustrazioni possono apparire differenti. Queste istruzioni per l'uso sono applicabili al seguente sistema.

Sistema SC-AKX16
Unità principale SA-AKX16
Diffusori SB-AKX16

Precauzioni per la sicurezza

AVVERTENZA!

Unità

- Per ridurre il rischio d'incendio, scosse elettriche o danni al prodotto,

- Non esporlo alla pioggia, umidità, gocciolamenti o spruzzi.

- Evitare di mettervi sopra oggetti pieni di liquidi, come vasi.

- Usare soltanto gli accessori consigliati.

- Non aprire i coperchi.

- Non tentare di riparare questa unità da soli. Per le riparazioni, rivolgersi al personale di assistenza qualificato.

- Non lasciare che oggetti metallici cadano all'interno dell'unità.

ATTENZIONE!

Unità

- Per ridurre il rischio d'incendio, scosse elettriche o danni al prodotto,

- Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale per libri, armadietto incorporato od altro spazio ristretto.

- Non ostruire le aperture di ventilazione dell'unità con giornali, tovaglie, tende ed altri oggetti simili.

- Non mettere sull'unità sorgenti di fiamme libere, come candele accese.

- Disporre l'unità su una superficie piana, lontano dalla luce diretta del sole, da temperature ed umidità elevate e da vibrazioni eccessive.

- Questa unità è progettata per l'uso nei paesi con clima temperato.

- La spina di alimentazione è il dispositivo di interruzione. Installare questa unità in modo che la spina di alimentazione possa essere scollegata immediatamente dalla presa di corrente.

- Durante l'uso, questa unità potrebbe essere soggetta alle interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.

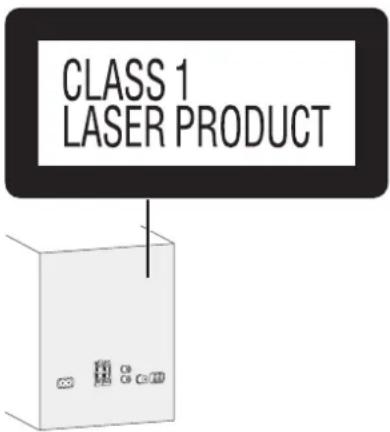

- Questa unità utilizza un laser. L'uso di apparecchi di controllo o di regolazione, o procedure di utilizzazione diverse da quelle indicate in questo manuale di istruzioni, possono causare l'esposizione a radiazioni pericolose.

Batteria

• Se la batteria non è sostituita correttamente, potrebbe verificarsi un'esplosione. Per la sostituzione utilizzare solo batterie di tipo consigliato dal produttore.
• Durante lo smaltimento delle batterie, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.
  • Non riscaldare o esporre alle fiamme.
• Non lasciare la (le) batteria(e) in un'automobile esposta alla luce diretta del sole e con sportelli e finestrini chiusi per un periodo di tempo prolungato.
• Non smontare o cortocircuitare la batteria.
• Non caricare la batteria alcalina o al manganese.
• Non usare la batteria se il coperchio è stato rimosso.
• Rimuovere la batteria se non si intende utilizzare il telecomando per un periodo di tempo prolungato. Conservare in un luogo fresco e al buio.

Indice

Precauzioni per la sicurezza 2

Accessori in dotazione 3

Preparazione del telecomando .... 3

Disposizione dei diffusori 3

Collegamenti 4

Panoramica dei comandi.... 5

Disco 6

USB 7

Effetti sonori....7

Radio 8

Orologio e timer 9

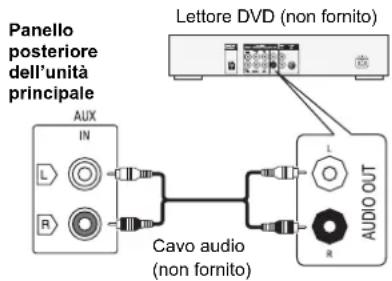

Apparecchi esterni....9

Risoluzione dei problemi 10

Manutenzione....11

Dati tecnici....11

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriate dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Cd

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Accessori in dotazione

Controllare e identificare gli accessori in dotazione.

12 x Cavo di alimentazione CA

□1 x Antenna AM a telaio

□1 x Antenna FM interna

□1 x Batteria per il telecomando

11 x Telecomando (N2QAYB000900)

Per Regno Unito

1 x Adattatore per presa antenna

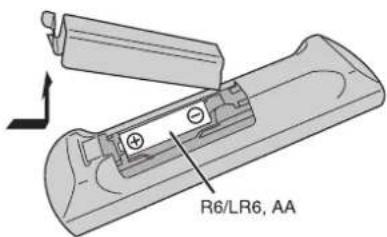

Preparazione del telecomando

Usare batteria alcalina o al manganese.

Installare la batteria in modo che le polarità (+ e -) siano allineate con quelle del telecomando.

Disposizione dei diffusori

I diffusori sinistro e destro sono uguali. Non è possibile rimuovere la griglia dei diffusori.

Usare soltanto i diffusori in dotazione.

Se si usano altri diffusori, si possono causare danni al sistema e ridurre la qualità dell'audio.

Nota:

• Tenere i diffusori ad una distanza di oltre 10 mm dall'unità principale per la ventilazione.
• Posizionare i diffusori su una superficie piana sicura.
• Questi diffusori non hanno la schermatura magnetica. Non posizionarli accanto a televisori, PC o altri apparecchi facilmente influenzati dal magnetismo.
• Se si effettua la riproduzione a livelli di volume alti per un periodo prolungato, si possono causare danni ai diffusori e ridurne la vita utile.
• Abbassare il volume in queste condizioni per evitare danni:
• Quando il suono distorto.
• Quando si regola la qualità del suono.

ATTENZIONE!

• Utilizzare i diffusori solo con il sistema consigliato. In caso contrario, si possono causare danni all'amplificatore e ai diffusori e provocare incendi. In caso di danni o di evidenti mutamenti improvvisi nelle prestazioni, rivolgersi a personale di assistenza autorizzato.
• Effettuare le procedure incluse in queste istruzioni per il collegamento dei diffusori.

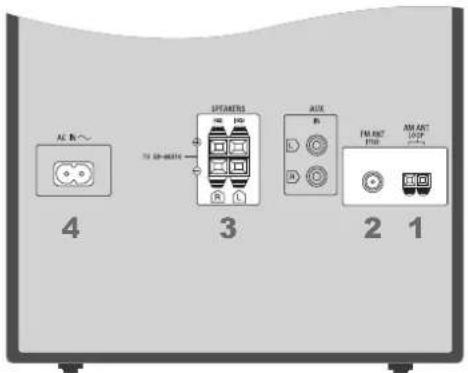

Collegamenti

Collegare il cavo di alimentazione CA soltanto dopo aver completato tutte le altre connessioni.

1 Collegare l'antenna AM a telaio.

Posizionare l'antenna sulla relativa base finché non scatta in posizione.

2 Collegare l'antenna FM interna.

Sistemare l'antenna dove la ricezione è migliore.

3 Collegare i diffusori.

Collegare i cavi dei diffusori ai terminali dello stesso colore.

Fare attenzione a non incrociare (cortocircuitare) né invertire la polarità dei cavi dei diffusori per evitare di danneggiare questi ultimi.

4 Collegare il cavo di alimentazione CA.

Non usare un cavo di alimentazione CA di altri apparecchi.

Risparmio di energia

Il sistema consuma circa 0,4 W in modalità di attesa. Scollegare l'alimentazione se non si utilizza il sistema.

Alcune impostazioni potrebbero perdersi quando si scollega il sistema, per cui sarà necessario riconfigurarle.

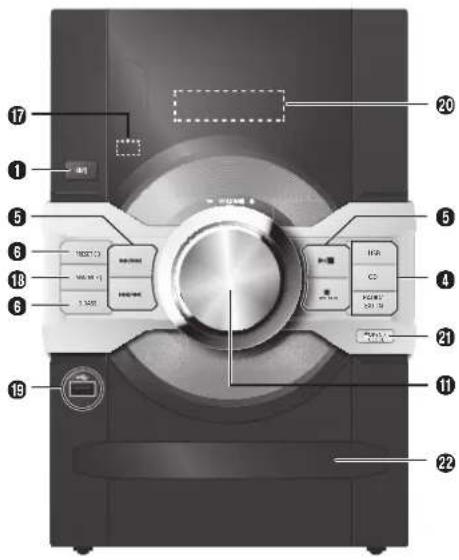

Panoramica dei comandi

1 Interruttore di attesa/accensione [☐], [☐/I] Premerlo per disporre l'apparecchio nella modalità di attesa o per accenderlo. Durante la modalità di attesa, l'apparecchio continua a consumare una piccola quantità di corrente.
② Pulsanti numerici [1 a 9, 0, 10] Per selezionare un numero a 2 cifre Esempio: 16: [10] → [1] → [6]
③ Eliminare un brano programmato
④ Selezione sorgente audio
⑤Comando di riproduzione principale
⑥ Selezione degli effetti sonori
⑦Preselezione automatica della stazione radio

⑧Visualizzazione le informazioni di contenuto Diminuzione della luminosità del pannello del display Tenere premuto il pulsante per utilizzare questa funzione. Per annullare, tenere premuto di nuovo il pulsante.
⑨ Imposta l'orologio e il timer
⑩Imposta la funzione di programmazione
⑪Regolazione del volume del sistema
⑫Disattivazione dell'audio del sistema Premere di nuovo il pulsante per annullare. "MUTE" viene annullato quando si regola il volume o quando si spegne il sistema.
⑬Seleziona la voce del menu di riproduzione
⑭Seleziona la voce del menu radio
⑮Selezione dell'opzione
16 Spegne automaticamente il sistema Nella sorgente disco, USB o AUX, la funzione di spegnimento automatico spegne il sistema se non viene utilizzato per 30 minuti. Per annullare, premere di nuovo il pulsante.
17 Sensore del telecomando Distanza: entro circa 7 m Angolazione: circa 20° in alto e in basso, 30° a sinistra e a destra
18 Selezione dell'effetto dei bassi, dei medi e degli acuti
19Porta USB ()
20Pannello del display
②Aprire o chiudere l'alloggiamento disco
②Alloggiamento disco

Disco

Riproduzione disco

2 Premere [CD], quindi premere [▶/III] per avviare la riproduzione.

1 Premere [▲ OPEN/CLOSE] sull'unità principale per aprire l'alloggiamento disco. Inserire un disco con l'etichetta rivolta verso l'alto. Premere di nuovo [▲ OPEN/CLOSE] per chiudere l'alloggiamento disco.

Arresto della riproduzione	Premere [■].
Pausa riproduzione	Premere [►/III].Premere di nuovo per continuare la riproduzione.
Salto album Premere [▲, ▼].MP3
Salto brano	Premere [I◄◄] o [►►I](unità principale: [I◄◄/◄◄] o [►►/►►I]).
Ricerca all'interno del brano	Tenere premuto [◄◄] o [►►](unità principale: [I◄◄/◄◄] o [►►/►►I]).

Visualizzazione delle informazioni disponibili

È possibile visualizzare le informazioni disponibili sul pannello del display.

Premere [DISPLAY].

Nota:

• Caratteri massimi visualizzabili: circa 16
- Questo sistema supporta ID3 tag versione 1.0 e 1.1.
- I dati di testo non supportati dal sistema possono apparire in modo differente.

Menu di riproduzione

1 Premere [PLAY MENU] per selezionare "PLAYMODE" o "REPEAT".
2 Premere [◀, ▶], quindi premere [OK] per selezionare la modalità desiderata.

PLAYMODE

OFF PLAYMODE	Riprodurre tutti i brani.
1-TRACK 1TR	Riprodurre un brano selezionato del disco.Premere i pulsanti numerici per selezionare il brano.
1-ALBUM 1ALBUM MP3	Riprodurre un album selezionato del disco.Premere [▲, ▼] per selezionare l'album.
RANDOM RND	Riprodurre un disco in ordine casuale.
1-ALBUM RANDOM 1ALBUM RND MP3	Riprodurre in ordine casuale tutti i brani di un album selezionato.Premere [▲, ▼] per selezionare l'album.

REPEAT

ON REPEAT Ripetizione della riproduzione.

OFF REPEAT Annullare la riproduzione ripetuta.

Nota:

Quando si apre l'alloggiamento disco, si ritorna all'impostazione predefinita "OFF PLAYMODE".

Riproduzione programmata

Questa funzione permette di programmare fino a 24 brani.

1 Premere [PROGRAM] nella modalità di arresto. Viene visualizzato "PGM".

2 CD

Premere i pulsanti numerici per selezionare il brano desiderato.

Ripetere questo punto per programmare altri brani. MP3

1. Premere [▲, ▼] per selezionare l'album desiderato.
2. Premere [▶▶], quindi premere i pulsanti numerici per selezionare il brano desiderato.
3. Premere [OK]. Ripetere questi punti per programmare altri brani.

3 Premere [▶/III] per avviare la riproduzione.

Cancellare la modalità di programmazione	Premere [PROGRAM] nella modalità di arresto.
Controllare il contenuto della programmazione	Premere [i◀◀] o [▶▶-I] quando viene visualizzato “PGM” nella modalità di arresto.
Cancellare l'ultimo brano	Premere [DEL] nella modalità di arresto.
Cancellare tutti i brani programmati	Premere [■] nella modalità di arresto.Viene visualizzato “CLR ALL”.Entro 5 secondi, premere di nuovo [■].

Nota:

• Non è possibile utilizzare la riproduzione programmata insieme alla funzione "PLAYMODE".
• La memoria di programmazione si cancella quando si apre l'alloggiamento disco.

Nota sui disco

• Questo sistema è in grado di riprodurre CD-R/RW con contenuto in formato CD-DA o MP3.
• Alcuni CD-R/RW potrebbero non essere riprodotti a causa delle condizioni della registrazione.
• I file MP3 sono definiti come brani e le cartelle sono definite come album.
• Il sistema può eseguire l'accesso ad un massimo di: - CD-DA: 99 brani
• MP3: 999 brani, 255 album e 20 sessioni
• I dischi devono essere conformi al livello 1 o 2 ISO9660 (eccetto per i formati lunghi).
• Le registrazioni non saranno riprodotte necessariamente nell'ordine in cui sono state registrate.

Tecnologia di codifica audio MPEG Layer-3 concessa in licenza da Fraunhofer IIS e Thomson.

USB

È possibile collegare e riprodurre brani musicali dal dispositivo USB. Non usare un cavo di estensione USB. Il sistema potrebbe non riconoscere il dispositivo USB collegato con un cavo.

1 Abbassare il volume e collegare il dispositivo USB alla porta USB.
Mantenere l'unità principale quando si collega o si scollega il dispositivo USB.

2 Premere [USB], quindi premere [▶/III] per avviare la riproduzione.

Arresto della riproduzione

Premere [■] durante la riproduzione. Viene visualizzato “RESUME”. Premere [▶/■] per continuare la riproduzione. ○ Premere due volte [■] per arrestare completamente la riproduzione.

Per altre operazioni, fare riferimento a "Disco".

I dispositivi USB compatibili considerati unità di memoria di massa sono:

• Dispositivi USB che supportando il trasferimento Bulk.
• Dispositivi USB che supportano USB 2.0 ad alta velocità.

Nota:

• I file sono definiti come brani e le cartelle sono definite come album.
• I brani devono avere l'estensione ".mp3" o ".MP3".
• Il sistema può eseguire l'accesso ad un massimo di:
• 800 album (compresa la cartella principale)
• 8000 brani
  999 brani in un album
  • CBI (in inglese, Control/Bulk/Interrupt) non supportato.
• Il file system NTFS non è supportato (è supportato solo il file system FAT 12/16/32).
• Alcuni file potrebbero non funzionare a causa delle dimensioni del settore.

Effetti sonori

BASSMIDTREBLE	1. Premere [SOUND] per selezionare "BASS", "MID" o "TREBLE".2. Premere [◀, ▶] per regolare il livello (-4 e +4).Solo con l'unità principale1. Premere [MANUAL EQ] per selezionare "BASS", "MID" o "TREBLE".2. Premere [I◀◀/◀◀] o [▶▶/▶▶] per regolare il livello.
SURROUND 1.	Premere [SOUND] per selezionare "SURROUND".2. Premere [◀, ▶] per selezionare "ON SURROUND" o "OFF SURROUND".
INPUT LEVEL(Per sorgente AUX)	1. Premere [SOUND] per selezionare "INPUT LEVEL".2. Premere [◀, ▶] per selezionare "NORMAL" o "HIGH".Nota:Selezionare "NORMAL" (normale) se il suono risulta distorto in caso di livello di ingresso "HIGH" (alto).
RE-MASTER 1.MPS	Premere [SOUND] per selezionare "RE-MASTER".2. Premere [◀, ▶] per selezionare "ON RE-MASTER" o "OFF RE-MASTER".
PRESET EQ	Premere [PRESET EQ] per selezionare "HEAVY", "SOFT", "CLEAR", "VOCAL" o "FLAT".
D.BASS	Premere [D.BASS] per selezionare "D.BASS", "AUTO D.BASS" o "OFF D.BASS".

Radio

Sintonizzazione manuale

1 Premere [RADIO, EXT-IN] per selezionare "FM" o "AM".
2 Premere [◀◀] o [▶▶] per selezionare la frequenza della stazione desiderata. Per la sintonizzazione automatica, tenere premuto il pulsante finché la frequenza non inizia a cambiare rapidamente.

Uso dell'unità principale

1 Premere [RADIO/EXT-IN] per selezionare "FM" o "AM".
2 Premere [TUNE MODE] per selezionare "MANUAL".
3 Premere [◀◀/◀◀] o [▶▶/▶▶] per selezionare la frequenza della stazione desiderata.

Migliorare la qualità dell'audio

Quando si seleziona "FM"

1 Premere [RADIO MENU] per selezionare "FM MODE".
2 Premere [◀, ▶] per selezionare “MONO”, quindi premere [OK]. Per annullare, selezionare “STEREO”. Anche “MONO” viene cancellato quando si cambia la frequenza.

Preselezione di memoria

È possibile preimpostare fino a 30 stazioni FM e 15 stazioni AM.

Preselezione automatica

1 Premere [OK] per selezionare la frequenza "LOWEST" (più bassa) o "CURRENT" (corrente).

2 Premere [AUTO PRESET] per cominciare la preselezione. Per annullare, premere [■].

Preselezione manuale

1 Premere [◀◀] o [▶▶] per sintonizzarsi sulla stazione.

2 Premere [PROGRAM].

3 Premere i pulsanti numerici per selezionare un numero preselezionato. Ripetere i punti da 1 a 3 per preselezionare altre stazioni. La nuova stazione sostituisce la stazione che occupa lo stesso numero preselezionato.

Selezione di una stazione di preselezione

Premere i pulsanti numerici, [◄◄◄] o [►►◄] per selezionare la stazione preselezionata.

Uso dell'unità principale

1 Premere [TUNE MODE] per selezionare "PRESET".
2 Premere [|◀◀/◀◀] o [▶▶/▶▶▶] per selezionare la stazione preselezionata.

Impostazione di attribuzione AM

Solo con l'unità principale

Questo sistema è inoltre in grado di ricevere trasmissioni in AM a cui sono stati attribuiti intervalli da 10 kHz.

1 Premere [RADIO/EXT-IN] per selezionare "FM" o "AM".

2 Tenere premuto [RADIO/EXT-IN].

Dopo qualche secondo, il pannello del display visualizza la frequenza radio minima corrente. Rilasciare il pulsante quando la frequenza minima cambia.

- Per tornare all'impostazione iniziale, ripetere i punti precedenti.

- Una volta modificata l'impostazione, le frequenze preselezionate vengono cancellate.

Trasmissioni RDS

Questo sistema può visualizzare i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune aree.

Premere [DISPLAY].

PS Nome della stazione

PTY Tipo di programma

FREQ Frequenza

Nota:

RDS potrebbe non essere disponibile se la ricezione è debole.

Orologio e timer

Impostazione dell'orologio

Questo è un orologio con formato a 24 ore.

1 Premere [CLOCK/TIMER] per selezionare "CLOCK".

2 Entro 10 secondi, premere [▲, ▼] per impostare l'ora.

3 Premere [OK].

Premere [CLOCK/TIMER] per mostrare l'ora per alcuni secondi.

Nota:

Ripristinare l'orologio regolarmente per mantenerne la precisione.

Timer di sospensione

Il timer di sospensione spegne il sistema una volta trascorso il tempo impostato.

Premere [SLEEP] per selezionare l'impostazione (in minuti).

Per annullare, selezionare "OFF".

MIN → 90MIN

MIN→→

6

Per mostrare il tempo rimanente

Premere [SLEEP].

Nota:

- Il timer di sospensione può essere utilizzato insieme al timer di riproduzione.

- Il timer di sospensione ha sempre la precedenza. Accertarsi che le impostazioni dei timer non si sovrappongano.

Timer di riproduzione

È possibile impostare il timer in maniera che l'unità si accenda a una data ora per funzionare come sveglia.

Preparativi

Impostare l'orologio.

1 Premere [CLOCK/TIMER] per selezionare "∅PLAY".

2 Entro 10 secondi, premere [▲, ▼] per impostare l'ora di inizio.

3 Premere [OK].

4 Ripetere i punti 2 e 3 per impostare l'ora della fine.

Per avviare il timer

1 Preparare la sorgente audio che si desidera ascoltare (disco, radio, USB o AUX) e impostare il volume.

2 Premere [PLAY ⊕]. Viene visualizzato “⊖”. Per annullare, premere di nuovo [PLAY ⊕]. Il sistema deve essere spento per permettere al timer di funzionare.

Controllare le impostazioni

Premere [CLOCK/TIMER] per selezionare “∅PLAY”.

Nota:

• Il timer si avvia a basso volume e aumenta gradualmente fino al livello preimpostato.
• Il timer si accende ogni giorno all'ora impostata se è attivato.
• Se si spegne e riaccende il sistema mentre il timer è in funzione, il timer non si arresta all'ora della fine.

Apparecchi esterni

È possibile eseguire il collegamento di un videoregistratore, lettore DVD, ecc. e ascoltare l'audio da questo sistema.

Preparativi

• Staccare il cavo di alimentazione CA.
- Spegnere tutte le apparecchiature e leggere le relative istruzioni per l'uso.

1 Collegare le apparecchiature esterne.
2 Premere [RADIO, EXT-IN] (unità principale: [RADIO/EXT-IN]) per selezionare "AUX".
3 Riprodurre le apparecchiature esterne.

Nota:

• I componenti e i cavi sono venduti separatamente.
• Per collegare apparecchiature diverse da quelle descritte, rivolgersi al rivenditore di prodotti audio.
• Si può verificare una distorsione del suono quando si usa un adattatore.

Risoluzione dei problemi

Prima di chiamare il tecnico per la riparazione, procedere con la seguente verifica. In caso di dubbi su alcuni punti da controllare o se i rimedi indicati non risolvono il problema, rivolgersi al rivenditore per ulteriori istruzioni.

Problemi comuni

In modalità di attesa, il display si illumina e cambia continuamente.

- Tenere premuto [■] sull'unità principale per selezionare "DEMO OFF".

Non è possibile effettuare alcuna operazione con il telecomando.

- Verificare che la batteria sia installata correttamente.

Suono distorto o nessun suono.

- Regolare il volume del sistema.

- Spegnere il sistema, individuare e correggere la causa, quindi accendere nuovamente il sistema. Tale situazione può derivare dal sovraccarico dei diffusori a causa di eccessivo volume o potenza e dall'uso del sistema in un ambiente molto caldo.

Si sente un ronzio durante la riproduzione.

- Cavo di alimentazione CA o lampada a fluorescenza vicini ai cavi. Tenere gli altri apparecchi e cavi lontano dai cavi di questo sistema.

Disco

Display visualizzato non correttamente. La riproduzione non si avvia.

• Il disco non è stato inserito correttamente. Inserirlo correttamente.
  • Il disco è sporco. Pulire il disco.
• Sostituire il disco se è graffiato, ondulato o non conforme agli standard.
• Vi è condensa. Far asciugare il sistema per 1/2 ore.

Il numero totale di brani visualizzato è errato. Impossibile leggere il disco.

Si sente un suono distorto.

• Si è inserito un disco non riproducibile dal sistema. Inserire un disco riproducibile.
• Si è inserito un disco non finalizzato.

Radio

Suono distorto.

• Usare una antenna FM esterna opzionale. L'antenna deve essere installata da un tecnico competente.
  Si sentono dei rumori tipo battiti.
• Spegnere il televisore o allontanarlo dal sistema.
  Si sente un ronzio durante le trasmissioni AM.
• Allontanare l'antenna dagli altri cavi.

USB

Impossibile leggere il dispositivo USB o i contenuti.

• Il formato del dispositivo USB o i suoi contenuti non sono compatibili con il sistema.
• I dispositivi USB con capacità di archiviazione di oltre 32 GB potrebbero non funzionare in alcune condizioni.

Il dispositivo USB funziona lentamente.

- La lettura del dispositivo USB di grandi dimensioni o dotato di una capacità di archiviazione elevata richiede più tempo.

Display dell'unità principale

"ERROR"

• È stata effettuata un'operazione errata. Leggere le istruzioni e riprovare.
  "F61"
• Verificare e correggere il collegamento dei cavi dei diffusori.
• Scollegare il dispositivo USB. Spegnere e riaccendere il sistema.
  "NODEVICE"
• Il dispositivo USB non è collegato. Verificare il collegamento.
  "NO PLAY"
  "UNSUPPORT"
• Verificare il contenuto. È possibile riprodurre solo il formato supportato.
• I file contenuti nel dispositivo USB possono essere danneggiati. Formattare il dispositivo USB e riprovare.
  "NOT MP3 → ERROR"
• Si è riprodotto un file MP3 non supportato. Il sistema salterà quel brano e riprodurrà quello successivo.

"PLAYEROR"

- Si è riprodotto un file MP3 non supportato. Il sistema salterà quel brano e riprodurrà quello successivo.

- Il telecomando e questa unità usano codici differenti. Cambiare il codice del telecomando.

• Quando viene visualizzato "REMOTE 1", tenere premuti [OK] e [1] per un minimo di 4 secondi.
• Quando viene visualizzato "REMOTE 2", tenere premuti [OK] e [2] per un minimo di 4 secondi.

"VBR-"

- Il sistema non può visualizzare il tempo di lettura restante per i brani a velocità bit variabile (VBR).

Codice del telecomando

Se un altro apparecchio Panasonic risponde al telecomando di questo sistema, cambiare il codice del telecomando di questo sistema.

Preparativi

Premere [RADIO, EXT-IN] (unità principale:

[RADIO/EXT-IN]) per selezionare "AUX".

Per impostare il codice su "REMOTE 2"

1 Tenere premuto [RADIO/EXT-IN] sull'unità principale e [2] sul telecomando finché non viene visualizzato "REMOTE 2".
2 Tenere premuti [OK] e [2] per un minimo di 4 secondi.
Per impostare il codice su "REMOTE 1"
1 Tenere premuto [RADIO/EXT-IN] sull'unità principale e [1] sul telecomando finché non viene visualizzato "REMOTE 1".
2 Tenere premuti [OK] e [1] per un minimo di 4 secondi.

Ripristino della memoria (inizializzazione)

Se si verifica quanto segue, ripristinare la memoria:

• Non c'è risposta alla pressione dei pulsanti.
- Si desidera cancellare e ripristinare il contenuto della memoria.

1 Staccare il cavo di alimentazione CA.
2 Tenendo premuto [☐/☐] sull'unità principale, collegare di nuovo il cavo di alimentazione CA. Continuare a tenere premuto il tasto (circa 10 second) finché non viene visualizzato "____".
3 Rilasciare [∅/l]. Tutte le regolazioni tornano a quelle predefinite di fabbrica. È necessario reimpostare il contenuto della memoria.

Manutenzione

Per pulire il sistema, strofinarlo con un panno morbido e asciutto.

• Per pulire il sistema non si devono mai usare alcol, diluenti per vernici o benzina.
• Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che lo accompagnano.

Dati tecnici

Sezione amplificatore

Modalità stereo con potenza di uscita RMS

Canale anteriore (con entrambi i canali pilotati) 175 W per canale (4 Ω), 1 kHz, distorsione armonica totale 30%

Potenza modalità stereo RMS totale 350 W (distorsione armonica totale 30%)

Sezione sintonizzatore, terminali

Memoria preimpostata 30 stazioni FM

15 stazioni AM

Modulazione di frequenza (FM)

Gamma di frequenza Da 87,50 MHz a 108,00 MHz (intervalli di 50 kHz) Terminali antenna 75 Ω (sbilanciati)

Modulazione d'ampiezza (AM)

Gamma di frequenza Da 522 kHz a 1629 kHz (intervalli di 9 kHz) Da 520 kHz a 1630 kHz (intervalli di 10 kHz)

Ingresso AUX Presa pin RCA

Sezione disco

Dischi utilizzabili (da 8 cm o 12 cm)

CD, CD-R/RW (CD-DA, MP3 ^® )

Scelta

Lunghezza onda 790 nm (CD) Potenza laser CLASS 1

Uscita audio (disco)

Numero di canali 2 canali (FL, FR) FL = Canale anteriore sinistro FR = Canale anteriore destro

* MPEG-1 Layer 3

Sezione USB

Porta USB

USB standard USB 2.0 a velocità massima Supporto formato file multimediale MP3 (*.mp3) File system del dispositivo USB

FAT12, FAT16, FAT32 Alimentazione porta USB 500 mA (max) Velocità bit Da 16 kbps a 320 kbps (riproduzione)

Sezione diffusori

Tipo	Sistema di 2 diffusore a 2 via (bass reflex)
Diffusore(i)
Woofer	16 cm tipo a cono
Tweeter	6 cm tipo a cono
Impedenza	4 Ω
Pressione suono uscita	85 dB/W (1 m)
Gamma di frequenza	Da 48 Hz a 22 kHz (-16 dB)Da 52 Hz a 20 kHz (-10 dB)
Dimensioni (L x A x P)	200 mm x 334 mm x 193 mm
Peso	2,5 kg

Dati generali

Alimentazione	CA da 220 a 240 V, 50 Hz
Consumo di corrente	58 W
Dimensioni (L x A x P)	220 mm x 334 mm x 250 mm
Peso	2,8 kg
Intervallo di temperatura durante il funzionamentoDa 0°C a +40°C
Intervallo di umidità durante il funzionamentoDal 35% all'80% di umidità relativa (senza condensa)
Consumo di corrente nella modalità di attesa0,4 W (circa)

Nota:

• I dati tecnici sono soggetti a modifiche senza preavviso. Il peso e le dimensioni indicati sono approssimativi.
• La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.
