Tuotetyyppi	Hi-Fi-järjestelmä
Merkki	Panasonic
Malli	SC-AKX16E
Mitat (L x K x S)	200 x 300 x 250 mm
Paino	4.5 kg
Virtalähde	AC 220-240 V, 50/60 Hz
Lähtöteho	50 W RMS
Päätoiminnot	CD-soitin, FM/AM-radio, Bluetooth, USB, AUX-tulo, Kuulokelähtö
Erikoisominaisuudet	LCD-näyttö, Kauko-ohjain, Esiasetettu taajuuskorjain, Sammutusajastin
Huolto ja puhdistus	Puhdista pehmeällä, kuivalla liinalla; vältä nesteitä ja liuottimia
Turvallisuusvaroitukset	Älä altista kosteudelle; älä avaa laitetta; käytä vain alkuperäisiä osia
Varaosat	Saatavilla valtuutetuista huoltokeskuksista
Korjattavuus	Käänny pätevän teknikon puoleen korjauksia varten

Usein kysytyt kysymykset - SC-AKX16E PANASONIC

Kuinka järjestelmä kytketään päälle ja pois?

Paina Power-painiketta etupaneelista tai kaukosäätimestä kytkeäksesi päälle/pois.

Kuinka Bluetooth-laite yhdistetään?

Ota Bluetooth käyttöön laitteesta, valitse 'SC-AKX16E' laiteluettelosta. Vahvista pariliitos.

Kuinka CD toistetaan?

Paina CD-painiketta kaukosäätimestä tai paneelista, aseta CD etiketti ylöspäin ja paina Play.

Kuinka radiota kuunnellaan?

Paina Radio valitaksesi FM/AM. Käytä Viritys-painiketta asemien etsimiseen. Paina Muisti tallentaaksesi.

Kuinka USB-muistitikku yhdistetään?

Työnnä USB-tikku etupaneelin porttiin. Paina USB valitaksesi lähteen. Toisto alkaa automaattisesti.

Kuinka äänenvoimakkuutta säädetään?

Käännä Volume-nuppia paneelissa tai paina +/- painikkeita kaukosäätimessä.

Kuinka sammutusajastin asetetaan?

Paina Sleep-painiketta kaukosäätimessä toistuvasti valitaksesi halutun ajan (30, 60, 90, 120 minuuttia).

Kuinka kaiuttimet yhdistetään?

Liitä kaiutinkaapelit takana oleviin liitäntöihin: noudata napaisuutta (+/-).

Mitä tehdä, jos ääntä ei kuulu?

Tarkista, ettei äänenvoimakkuus ole nollassa, että kaiuttimet on kytketty oikein ja että lähde on valittuna.

Kuinka CD-soitin puhdistetaan?

Käytä pehmeää, kuivaa liinaa CD-lokeron puhdistamiseen. Älä käytä nestemäisiä suihkeita.

KÄYTTÖOHJE SC-AKX16E PANASONIC

Kiitos, että hankit tämän tuotteen.

Lue nämä ohjeet huolellisesti parhaan suorituskyvyn ja turvallisuuden takaamiseksi.

Säilytä ohje tulevaa tarvetta varten.

E

Panasonic®

CD-stereojärjestelmä

Model No. SC-AKX16

RQT9790-Z

Suorita toiminnot kaukosäätimellä. Voit myös käyttää pääyksikön painikkelta, jos ne ovat samat. Oma järjestelmäsi voi näyttää erilaiselta kuin kuvissa esitetty. Nämä käyttöohjeet koskevat seuraavaa järjestelmää.

Järjestelmä SC-AKX16
Pääyksikkö SA-AKX16
Kaiuttimet SB-AKX16

- Vähennä tulipalon, sähköiskun tai laitteiston vahingoittumisen vaaraa:

– Tätä laitetta ei saa altistaa sateelle, kosteudelle, roiskeille tai tippuville nesteille.

– Älä aseta laitteen päälle nestettä sisältäviä esineitä, kuten maljakoita.

– Käytä vain suositeltuja lisävarusteita.

– Älä avaa laitteen koteloa.

– Älä korjaa laitetta itse. Anna huolto pätevän huoltohenkilön tehtäväksi.

- Älä pudota metalliesineitä laitteen sisään.

HUOMIO!

Laite

- Vähennä tulipalon, sähköiskun tai laitteiston vahingoittumisen vaaraa:

– Älä asenna tai laita tätä laitetta kabinettityyppiseen kirjakaappiin tai muuhun suljettuun tilaan, jotta tuuletus onnistuisi.

– Älä peitä laitteen tuuletusaukkoja sanomalehdellä, pöytäliinalla, verholla tai muulla vastaavalla esineellä.

– Älä aseta palavaa kynttilää tai muuta avotulen lähdettä laitteen päälle.

- Aseta laite tasaiselle alustalle paikkaan, jossa se ei altistu suoralle auringonvalolle, korkeille lämpötiloille, kosteudelle tai liialliselle tärinälle.

- Tämä laite on tarkoitettu käytettäväksi leudossa ilmastossa.

- Virtapistoke on laitteen virrankatkaisumenetelmä. Asenna laite siten, että verkkovirtapistoke voidaan irrottaa pistorasiasta välittömästi.

- Tämä laite saattaa olla altis matkapuhelinten käytön aikana aiheuttamille radiohäiriöille. Jos häiriöitä esiintyy, siirrä laite kauemmas matkapuhelimesta.

- Tämä on laserlaite. Muiden kuin tässä määritettyjen hallinta- tai säätötoimintojen käyttö tai toimenpiteiden suoritus saattaa aiheuttaa vaarallisen allistumisen säteilylle.

Paristo

• Pariston virheellinen vaihto saattaa aiheuttaa räjähdysvaaran. Korvaa se vain valmistajan suosittelemilla paristotyypeillä.
• Kun hävität paristoja, ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään ja kysy heiltä oikea hävitystapa.
• Älä kuumenna tai altista avotulelle.
• Älä jätä paristoja suorassa auringonpaisteessa olevaan autoon, jonka ovet ja ikkunat ovat pitkään suljettuina.
• Älä avaa paristoa tai saata sitä oikosulkuun.
• Älä lataa alkaali- tai mangaaniparistoa.
• Älä käytä paristoa, jos sen päällinen on irronnut.
• Poista paristo, jos et käytä kaukosäädintä pitkään aikaan. Säilytä viileässä, pimeässä tilassa.

Sisältö

Turvallisuustoimet 2

Toimitetut lisävarusteet. 3

Kaukosäätimen valmistelu 3

Kaiutinten sijoittelu 3

Liitäntöjen tekeminen 4

Hallintatoimintojen yleiskatsaus 5

Levy....6

USB 7

Äänitehosteet 7

Radio 8

Kello ja ajastukset 9

Ulkoiset laitteet 9

Vianmääritys.... 10

Ylläpito ....11

Tekniset tiedot ....11

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen. Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti. Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita väääränlainen jätteenkäsittely voi aiheuttaa. Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä. Tuotteiden epääasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrälty rangaistus.

Yrityksille Euroopan unionissa Lisätietoja sähkö- ja elektronilkkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta. [Tietoja hävittämlisestä Euroopan unionin ulkopuolella] Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä): Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaaliakoskevan direktiivin vaatimuksia.

Toimitetut lisävarusteet

Tarkista toimitetut lisävarusteet.

12 x vaihtovirtajohto
□1 x AM-silmukka-antenni
□1 x FM-sisäantenni

□1 x kaukosäätimen paristo
| 1 x kaukosäädin

(N2QAYB000900)

□ Yhdistynyt kuningaskunta

1 x antennin liitäntäsovitin

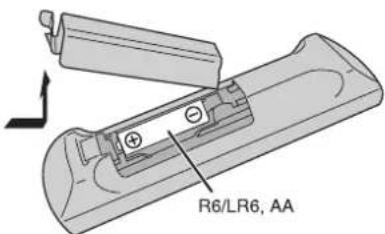

Kaukosäätimen valmistelu

Käytä alkaali- tai mangaaniparistoa.

Aseta paristo siten, että navat (+ ja −) ovat kaukosäätimen merkintöjen mukaisesti.

Kaiutinten sijoittelu

Vasen ja oikea kaiutin ovat samanlaiset. Kaiutinten verkkoa ei voi poistaa.

Käytä vain mukana toimitettuja kaiuttimia. Muiden kaiutlimien käyttö saattaa vahingoittaa järjestelmää ja alentaa äänenlaatua.

Huomautus:

• Pidä kaiuttimet yli 10 mm:n päässä pääyksiköstä ilmanvaihdon takaamiseksi.
• Aseta kaiuttimet tasaiselle, vakaalle alustalle.
• Näissä kaiuttimissa ei ole magneettisuujausta. Älä sijoita niitä televisioiden, tietokoneiden tai muiden sellaisten laitteiden läheisyyteen, joihin magneettikenttä vaikuttaa helposti.
• Pitkän aikaa suurella äänenvoimakkuudella toistaminen saattaa vahingoittaa kaiuttimissa ja lyhentää laitteen kaiuttimissa.
• Alenna äänenvoimakkuutta seuraavissa tilanteissa vahingon välttämiseksi:

- Kun ääni on vääristynyt.

- Kun säädät äänenlaatua.

HUOMIO!

• Käytä kaiuttimia vain suositellun järjestelmän kanssa. Jos et tee näin, saatat vahingoittaa vahvistinta ja kaiuttimia, ja aiheuttaa tulipalon. Pyydä apua hyväksytyltä huoltohenkilöltä, jos laite vahingoittuu tai jos sen toiminta muuttuu äkillisesti.
• Suorita näiden ohjeiden toimenpiteet, kun liität kaiuttimet.

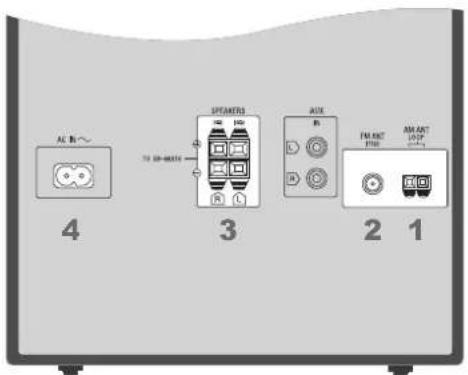

Liitäntöjen tekeminen

Liltä vaihtovirtajohto vasta, kun muut liitännät on tehty.

1 Liitä AM-silmukka-antenni.

Paina antenna jalustaan, kunnes se napsahtaa kiinni.

2 Liitä FM-sisäantenni.

Sijoita antenni paikkaan, jossa vastaanotto on paras.

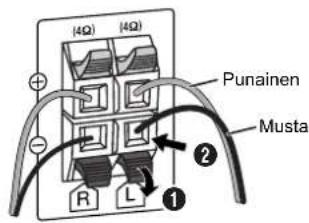

Kytke kaiutinten johdot niiden värejä vastaaviin liittimiin.

Ole varovainen, ettet kytke ristiin (oikosulje) tai käännä kaiutinjohtojen polaarisuutta, sillä se voi vahingoittaa kaiuttimia.

4 Liitä vaihtovirtajohto.

Älä käytä muille laitteille tarkoitettuja vaihtovirtajohtoja.

Virran säästäminen

Järjestelmä kuluttaa noin 0,4 W valmiustilassa. Irrola virtalähde, kun järjestelmä ei ole käytössä. Osa asetuksista katoaa, kun irrotat järjestelmän virtalähteestä. Ne on asetettava uudelleen.

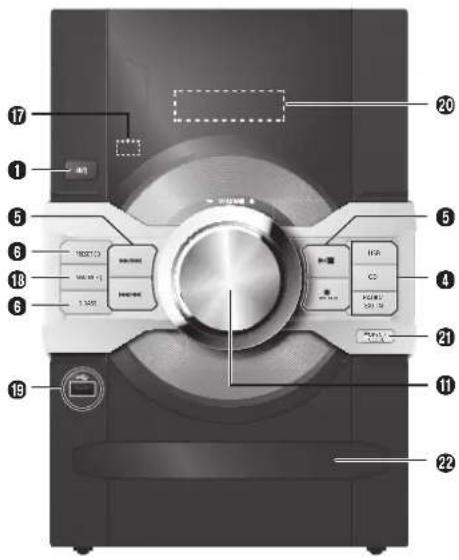

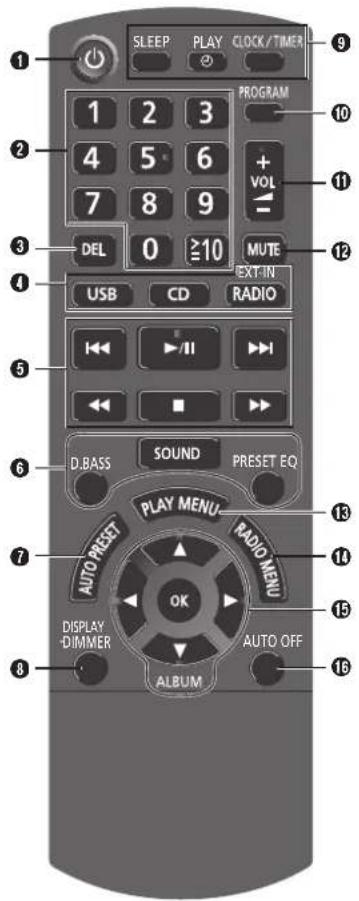

Hallintatoimintojen yleiskatsaus

① Valmiustila-/virtakytkin [∅], [∅/I] Painamalla kytkintä voit siirtää laitteen valmiustilaan tai palauttaa sen valmiustilasta. Valmiustilassa laite kuluttaa edelleen pienen määrän virtaa.
② Numeronäppäimet [1–9, 0, 10] Kaksinumeroisen luvun valitseminen Esimerkki: 16: [510] → [1] → [6]
③ Poistaa ohjelmoidun raidan
④Valitsee äänilähteen
⑤Perustoistotoiminnot
⑥Valitsee äänitehosteet
⑦ Esiasettaa radioasemat

8 Näyttää sisältötiedot Vähentää näyttöpaneelin kirkkautta Pidä painiketta painettuna tämän toiminnon käyttämiseksi. Peruuta painamalla painiketta uudelleen pitkään.
⑨Asettaa kellon ja ajastimen
⑩Asettaa ohjelmointitoiminnon
⑪ Säätää järjestelmän äänenvolmakkuutta
12 Vaimentaa järjestelmän äänen Peruuta painamalla painiketta uudelleen. "MUTE" peruuntuu myös, kun äänenvoimakkuutta säädetään tai laite sammutetaan.
⑬Asettaa toistovalikkokohdan
⑭Asettaa radiovalikkokohdan
⑮Valitsee asetuksen
16 Sammuttaa järjestelmän automaattisesti Kun olet valinnut levy-, USB- tai AUX-lähteen, automaattisammutustoiminto sammuttaa järjestelmän, jos et käytä sitä 30 minuuttiin. Peruuta painamalla painiketta uudelleen.
17 Kaukosäätimen tunnistin Etäisyys: enintään noin 7 m Kulma: noin 20° ylös ja alas, 30° vasemmalle ja oikealle
18 Valitsee basso-, keskialue- tai diskanttitehosteen
19USB-portti ( )
20Näyttöpaneeli
②Avaa tai sulkee levykelkan
22Levykelkka

Levy

Levyn toistaminen

1 Avaa levykelkka painamalla pääyksikön [▲ OPEN/CLOSE]-painiketta. Aseta levy laitteeseen nimipuoli ylöspäin. Paina [▲ OPEN/CLOSE]-painiketta uudelleen sulkeaksesi levykelkan.

2 Paina [CD] ja sitten [▶/II] toiston aloittamiseksi.

Lopeta toisto Paina [■].
Keskeytä toisto	Paina [▶/■].Paina uudelleen toiston jatkamiseksi.
Ohita albumi Paina [▲, ▼].MP3
Ohita raita	Paina [|◀◀] tai [▶▶] (pääyksikössä: [◀◀/◀◀] tai [▶▶/▶▶]).
Selaa raitaa	Pidä [◀◀] tai [▶▶] painettuna (pääyksikössä: [◀◀/◀◀] tai [▶▶/▶▶]).

Käytettävissä olevien tietojen näyttäminen

Voit katsella käytettävissä olevia tietoja näyttöpaneelissa.

Paina [DISPLAY].

Huomautus:

• Näytettävien merkkien enimmäismäärä: noin 16
• Tämä järjestelmä tukee versioiden 1.0 ja 1.1 ID3-tunnisteita.
• Tekstitiedot, joita järjestelmä ei tue, saattavat näkyä eri tavalla.

Toistovalikko

1 Valitse "PLAYMODE" tal "REPEAT" painamalla [PLAY MENU].
2 Valitse haluttu tila painamalla [◀, ▶] ja sitten [OK].

PLAYMODE

OFF PLAYMODE	Toista kaikki raidat.
1-TRACK1TR	Toista valittu raita levyltä. Valitse raita painamalla numeropainikkeita.
1-ALBUM1ALBUMMP3	Toista valittu albumi levyltä. Valitse albumi painamalla [▲, ▼].
RANDOM RND	Toista levy satunnaisesti.
1-ALBUM RANDOM1ALBUM RNDMP3	Toista yhden valitun albumin kaikki raidat satunnaisessa järjestyksessä. Valitse albumi painamalla [▲, ▼].

REPEAT

ON REPEAT Toistuva toisto.

OFF REPEAT Peruuta toistuva toisto.

Huomautus:

Asetus palautuu oletusarvoon "OFF PLAYMODE", kun levykelkka avataan.

Ohjelmoitu toisto

Tämän toiminnon avulla voit ohjelmoida enintään 24 raidan toiston.

1 Paina [PROGRAM]-painiketta toiston ollessa pysäytettynä.

"PGM" tulee näyttöön.

2 CD

Valitse haluamasi raita painamalla numeropainikkeita.

Toista tämä vaihe muiden raitojen ohjelmoimiseksi.

MP3

1. Valitse haluamasi albumi painamalla [▲, ▼].

2. Valitse haluamasi raita painamalla [▶▶] ja sitten numeropainikkeita.

3. Paina [OK].

Toista nämä vaiheet muiden raitojen ohjelmoimiseksi.

3 Aloita toisto painamalla [▶/III].

Peruuta ohjelmointitila	Paina [PROGRAM]-painiketta toiston ollessa pysäytettynä.
Tarksta ohjelmoinnin sisältö	Paina [■◀◀] tai [▶▶▶], kun näytössä näkyy "PGM" pysäytystilassa.
Tyhjennä viimeinen raita	Paina [DEL]-painiketta toiston ollessa pysäytettynä.
Tyhjennä kaikki ohjelmoidut raidat	Paina [■]-painiketta toiston ollessa pysäytettynä."CLR ALL" tulee näyttöön. Paina viiden sekunnin kuluessa [■]-painiketta uudelleen.

Huomautus:

• Ohjelmoitua toistoa ei voi käyttää "PLAYMODE"-toiminnon kanssa.
• Ohjelmointimuisti tyhjennetään, kun levykelkka avalaan.

Huomautus levyistä

• Järjestelmä pystyy toistamaan CD-R/RW-levyjä, joilla on joko CD-DA- tai MP3-muotoista sisältöä.
• Joitakin CD-R/RW-levyjä ei voida toistaa tallennusmuodosta johtuen.
• MP3-tiedostot näytetään raitoina ja kansiot näytetään albumeina.

- Tämä järjestelmä pystyy käsittelemään enintään: - CD-DA: 99 raitaa - MP3: 999 raitaa, 255 albumia sekä 20 istuntoa

• Levyn on noudatettava ISO9660-standardin tasoa 1 tai 2 (paitsi laajennetut muodot).

- Tallenteita ei välttämättä toisteta samassa järjestyksessä kuin ne on tallennettu.

MPEG Layer-3 -äänikoodaustekniikka on lisensoitu Fraunhofer IIS- ja Thomson-yhtiöiltä.

USB

Voit kytkeä laitteeseen USB-laitteen ja toistaa musiikkirailoja. Älä käytä USB-jatkojohtoa. Järjestelmä ei voi tunnistaa USB-laitetta, joka on liitetty johdolla.

1 Alenna äänenvoimakkuutta ja liitä USB-laite USB-porttiin.
Pidä kiinni pääyksiköstä, kun kytket tai irrotat USB-laitteen.

2 Paina [USB] ja sitten [▶/III] toiston aloittamiseksi.

Lopeta toisto Paina [■] toiston aikana.

"RESUME" tulee näyttöön.

Jatka toistoa painamalla [▶/■].

TAI

Paina [■]-painiketta kaksi kertaa, jos haluat pysäyttää toiston kokonaan.

Katso tletoja mulsta toiminnolsta kohdasta "Levy".

Yhteensopivat USB-laitteet, jotka on määritetty massamuistiluokan laitteina:

• USB-laitteet, jotka tukevat vain bulk-siirtoa.
• USB-laitteet, jotka tukevat USB 2.0 -standardin täyttä nopeutta.

Huomautus:

• Tiedostot näytetään raitoina ja kansiot näytetään albumeina.
• Raidan tiedostopäätteen on oltava ".mp3" tai ".MP3".
• Tämä järjestelmä pystyy käsittelemään enintään:
• 800 albumia (mukaan lukien juurikansion)
• 8000 raitaa
  – 999 raitaa yhdessä albumissa
  • CBI-standardia (englanniksi Control/Bulk/Interrupt) ei tueta.
• NTFS-tiedostojärjestelmää ei tueta (vain FAT 12/16/32 -tiedostojärjestelmää tuetaan).
• Jotkin tiedostot eivät ehkä toimi sektorikoon vuoksi.

Äänitehosteet

BASS MID TREBLE	1. Valitse "BASS", "MID" tai "TREBLE" painamalla [SOUND].2. Säädä äänialueen kuuluvuutta (-4 - +4) painamalla [◀, ▶].Vain pääyksikössä1. Valitse "BASS", "MID" tai "TREBLE" painamalla [MANUAL EQ].2. Säädä äänialueen kuuluvuutta painamalla [■◀◀/◀◀] tai [▶▶/▶▶].
SURROUND 1.	Valitse "SURROUND" painamalla [SOUND].2. Valitse "ON SURROUND" tai "OFF SURROUND" painamalla [◀, ▶].
INPUT LEVEL (AUX-lähteelle)	1. Valitse "INPUT LEVEL" painamalla [SOUND].2. Valitse "NORMAL" tai "HIGH" painamalla [◀, ▶].Huomautus:Valitse "NORMAL" (normaali), jos ääni on vääristynyt "HIGH" (korkea)-asennossa.
RE-MASTER 1.MP3	Valitse "RE-MASTER" painamalla [SOUND].2. Valitse "ON RE-MASTER" tai "OFF RE-MASTER" painamalla [◀, ▶].
PRESET EQ	Valitse "HEAVY", "SOFT", "CLEAR", "VOCAL" tai "FLAT" painamalla [PRESET EQ].
D.BASS Valitse	"D.BASS", "AUTO D.BASS" tai "OFF D.BASS" painamalla [D.BASS].

Radio

Manuaalinen viritys

1 Valitse "FM" tai "AM" painamalla [RADIO, EXT-IN].
2 Valitse halutun aseman taajuus painamalla [◀◀] tai [▶▶]. Aloita automaattinen viritys pitämällä painiketta painettuna, kunnes taajuus alkaa vaihtua nopeasti.

Pääyksikköä käyttäen

1 Valitse "FM" tai "AM" painamalla [RADIO/EXT-IN].
2 Valitse "MANUAL" painamalla [TUNE MODE].
3 Valitse halutun aseman taajuus painamalla [◀◀/◀◀] tai [▶▶/▶▶].

Äänenlaadun parantaminen

Kun "FM" on valittuna

1 Valitse "FM MODE" painamalla [RADIO MENU].

2 Valitse "MONO" painamalla [◀, ▶] ja paina sitten [OK]. Peruuta valitsemalla "STEREO". "MONO"-asetus peruutetaan myös, jos vaihdat taajuutta.

Muistin esiasetus

Voit esiasettaa 30 FM-asemaa ja 15 AM-asemaa.

Automaattinen esiasetus

1 Valitse taajuudeksi "LOWEST" (alhaisin) tai "CURRENT" (nykyinen) painamalla [OK].
2 Aloita esiasetusten teko painamalla [AUTO PRESET]. Peruuta painamalla [■].

Manuaalinen esiasetus

1 Viritä asema painamalla [◀◀] tai [▶▶].
2 Paina [PROGRAM].
3 Valitse esiasetusnumero painamalla numeropainikkeita. Suorita vaiheet 1–3 uudelleen, jos haluat asettaa muita asemia. Uusi asema korvaa aiemmin samalle esiasetusnumerolle tallennetun aseman.

Esiasetetun aseman valitseminen

Valitse esiasetettu asema painamalla numeropainikkeita, [|◀◀] tai [▶▶].

Pääyksikköä käyttäen

1 Valitse "PRESET" painamalla [TUNE MODE].
2 Valitse esiasetettu asema painamalla [|◀◀/◀◀] tai [▶▶/▶▶].

AM-taajuusvälin asetus

Vain pääyksikössä

Tämä järjestelmä voi vastaanottaa myös AM-lähetyksiä 10 kHz:n välein.

1 Valitse "FM" tai "AM" painamalla [RADIO/EXT-IN].

2 Pidä [RADIO/EXT-IN] painettuna.

Muutaman sekunnin kuluttua näyttöpaneelissa näkyy nykyinen minimiradiotaajuus. Vapauta painike, kun minimitaajuus vaihtuu.

- Voit palata alkuperäiseen asetukseen suorittamalla edelliset vaiheet uudelleen.

- Kun asetusta vaihdetaan, esiasetetut taajuudet poisletaan.

RDS-lähetys

Tämä järjestelmä pystyy näyttämään radiotietojärjestelmän (RDS) joillakin alueilla lähettämät tekstitiedot.

Paina [DISPLAY].

PS Aseman nimi
PTY Ohjelman tyyppi
FREQ Taajuus

Huomautus:

RDS ei ehkä ole käytettävissä, jos vastaanotto on heikkoa.

Kello ja ajastukset

Kellon asettaminen

Tämä on 24-tuntinen kello.

1 Valitse "CLOCK" painamalla [CLOCK/TIMER].
2 Aseta aika painamalla 10 sekunnin kuluessa [▲, ▼].
3 Paina [OK].

Paina [CLOCK/TIMER]-painiketta kellon näyttämiseksi muutaman sekunnin ajan.

Huomautus:

Aseta kellonaika usein, jotta se säilyy tarkkana.

Uniajastin

Uniajastin sammuttaa järjestelmän asetetun ajan kuluttua.

Valitse asetus (minuutteina) painamalla [SLEEP]. Peruuta valitsemalla "OFF".

Jäljellä olevan ajan näyttäminen

Paina [SLEEP].

Huomautus:

• Uniajastinta voidaan käyttää yhdessä toistoajastimen kanssa.
• Uniajastin on aina etusijalla. Varmista, ettet aseta ajastimia päällekkäisiksi ajoiksi.

Toiston ajastin

Voit asettaa ajastimen käynnistymään tiettyyn aikaan ja herättämään sinut.

Valmistelu

Aseta kellonaika.

1 Valitse "⊕PLAY" painamalla [CLOCK/TIMER].
2 Aseta aloitusaika painamalla 10 sekunnin kuluessa [▲, ▼].
3 Paina [OK].
4 Suorita vaiheet 2 ja 3 uudelleen ja aseta lopetusaika.

Ajastimen käynnistys

1 Valmistele äänilähde, jota haluat kuunnella (levy, radio, USB tai AUX) ja aseta äänenvoimakkuus.
2 Paina [PLAY Ⓤ].

"∅" tulee näyttöön.

Peruuta painamalla [PLAY ⊕]-painiketta uudelleen.

Järjestelmä on sammutettava, jotta ajastin toimisi.

Asetusten tarkistaminen

Valitse "∅PLAY" painamalla [CLOCK/TIMER].

Huomautus:

• Ajastin aloittaa toiston matalalla äänenvoimakkuudella ja lisää äänenvoimakkuutta vähitellen asetettuun tasoon.
• Ajastin käynnistyy asetettuun aikaan päivittäin, jos ajastin on käytössä.
• Jos sammutat järjestelmän ja käynnistät sen uudelleen ajastimen ollessa käynnissä, ajastin ei lopeta toistoa lopetusaikaan.

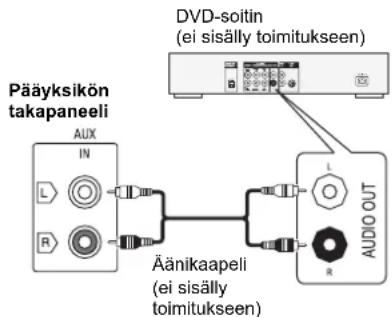

Ulkoiset laitteet

Voit liittää laitteeseen videonauhurin, DVD-soittimen, jne. ja kuunnella sen ääntä tämän järjestelmän kautta.

Valmistelu

• Irrota vaihtovirtajohto.
• Sammuta kaikki laitteet ja lue asiaan liittyvät toimintaohjeet.

1 Liitä ulkoiset laitteet.
2 Valitse "AUX" painamalla [RADIO, EXT-IN] (pääyksikössä: [RADIO/EXT-IN]).

3 Toista ääntä ulkoisilla laitteilla.

Huomautus:

• Osat ja johdot myydään erikseen.
• Jos haluat liittää muita kuin tässä kuvattuja laitteita, kysy neuvoa audiolaiitemyyjältä.
• Sovitinta käytettäessä voi esiintyä äänen vääristymistä.

Vianmääritys

Tee seuraavat tarkistukset ennen kuin pyydät huoltoa. Jos et ole varma joistakin tarkistettavista kohdista, tai jos annetut ratkaisut eivät ratkaise ongelmaa, pyydä jälleenmyyjältä ohjeita.

Yleisiä ongelmia

Näyttöpaneeli syttyy ja sen näyttö muuttuu jatkuvasti valmiustilassa.

- Valitse "DEMO OFF" painamalla pääyksikön [■]-painiketta.

Mitään toimintoja ei voi suorittaa kaukosäätimellä.

- Tarkista, että paristo on asetettu oikein.

Ääni on vääristynyt tai ääntä ei kuulu.

- Säätää järjestelmän äänenvoimakkuutta.

- Sammuta järjestelmä, määritä ja korjaa ongelman syy ja käynnistä järjestelmä uudelleen. Ongelma voi johtua kaiutinten toimimisesta äärirajoilla, kun äänenvoimakkuus tai teho on liian suuri, sekä kun järjestelmää käytetään kuumassa ympäristössä.

Toiston aikana kuuluu hurinaa.

- Vaihtovirtajohto tai loistevalolamppu on johtojen lähellä. Pidä muut laitteet ja johdot erillään tämän järjestelmän johdoista.

Levy

Näyttö ei näy oikein.

Toisto ei ala.

- Et asettanut levyä oikein laitteeseen. Aseta se oikein.

• Levy on likainen. Puhdista levy.

- Vaihda levy, jos se on naarmuuntunut, vääntynyt tai se ei ole standardin mukainen.

- Laitteessa on tiivistynyttä kosteutta. Anna järjestelmän kuivua 1–2 tuntia.

Näytettyjen raitojen kokonaismäärä on virheellinen. Levyä ei voi lukea.

Ääni on vääristynyt.

- Olet asettanut laitteeseen levyn, jota se ei pysty toistamaan. Vaihda toistettavissa olevaan levyn.

- Olet asettanut laitteeseen levyn, jota ei ole viimeistelty.

Radio

Ääni on vääristynyt.

- Käytä valinnaista FM-ulkoantennia. Antennin asennus on annettava pätevän asentajan tehtäväksi.

Kuulet nakuttavan äänen.

- Sammuta televisio tai siirrä se kauemmas järjestelmästä.

AM-lähetysten aikana kuuluu matalaa hurinaa.

- Siirrä antenni pois muiden kaapeleiden ja johtojen läheltä.

USB

USB-laitetta tai sen sisältöä ei voi lukea.

- USB-laitteen tai sen sisällön muoto ei ole yhteensopiva järjestelmän kanssa.

- USB-laitteet, joiden tallennuskapasiteetti on yli 32 Gt, eivät toimi kaikissa olosuhteissa.

USB-lalte toimil hitaasti.

- Suurikokoisen sisällön tai suurikapasiteettisen USB-laitteen luku kestää pidempään.

Pääyksikön näytöt

"ERROR"

- Virheellinen toiminto suoritettiin. Lue ohjeet ja yritä uudelleen.

"F61"

- Tarkista ja korjaa kaiutinten liitännät.

- Poista USB-laite. Sammuta järjestelmä ja käynnistä se uudelleen.

"NODEVICE"

- USB-laitetta ei ole liitetty. Tarkista liitäntä

"NO PLAY"

"UNSUPPORT"

- Tarkista sisältö. Voit toistaa vain tuettuja muotoja.

- USB-laitteen tiedostot saattavat olla vioittuneita. Alusta USB-laite ja yritä uudelleen.

"NOT MP3 → ERROR"

- Toistit MP3-tiedoston, jota ei tueta. Järjestelmä ohittaa raidan ja toistaa seuraavan raidan.

"PLAYEROR"

- Toistit MP3-tiedoston, jota ei tueta. Järjestelmä ohittaa raidan ja toistaa seuraavan raidan.

- Kaukosäädin ja tämä laite käyttävät eri koodeja. Muuta kaukosäätimen koodia.

- Kun näytössä näkyy "REMOTE 1", pidä [OK]- ja [1]-painiketta painettuna vähintään 4 sekuntia.

– Kun näytössä näkyy "REMOTE 2", pidä [OK]- ja [2]-painiketta painettuna vähintään 4 sekuntia.

"VBR—"

- Järjestelmä ei voi näyttää jäljellä olevaa toistoaikaa muuttuvaa bittinopeutta (VBR) käyttäville raidoille.

Kaukosäädinkoodi

Jos muut Panasonic-laitteet häiriintyvät järjestelmän kaukosäätimen käytöstä, vaihda kaukosäätimen koodi tälle järjestelmälle.

Valmistelu

Valitse "AUX" painamalla [RADIO, EXT-IN] (pääyksikössä: [RADIO/EXT-IN]).

Koodin vaihtaminen asetukseen "REMOTE 2"

1 Pidä pääyksikön [RADIO/EXT-IN]-painiketta ja kaukosäätimen [2]-painiketta painettuna, kunnes näyttöön tulee "REMOTE 2".

2 Pidä [OK]- ja [2]-painiketta painettuna vähintään 4 sekuntia.

Koodin vaihtaminen asetukseen "REMOTE 1"

1 Pidä pääyksikön [RADIO/EXT-IN]-painiketta ja kaukosäätimen [1]-painiketta painettuna, kunnes näyttöön tulee "REMOTE 1".

2 Pidä [OK]- ja [1]-painiketta painettuna vähintään 4 sekuntia.

Muistin tyhjennys (alustus)

Tyhjennä muisti seuraavissa tilanteissa:
- Painikkeita painettaessa ei tapahdu mitään.
- Haluat tyhjentää muistin sisällön.

1 Irrota vaihtovirtajohto.
2 Liltä vaihtovirtajohto laitteeseen samalla, kun pidät pääyksikön [∅/l]-painiketta painettuna. Pidä painiketta edelleen painettuna (noin 10 sekuntia), kunnes "----" tulee näyttöön.
3 Vapauta [∅/I]. Kaikki asetukset palautetaan tehdasasetuksiin. Muistiasetukset on tehtävä uudelleen.

Ylläpito

Voit puhdistaa järjestelmän pyyhkimällä sen pehmeällä, kuivalla liinalla.

• Älä koskaan käytä alkoholia, tinneriä tai bensiiniä järjestelmän puhdistukseen.
• Ennen kemiallisesti käsiteltyjen liinojen käyttöä lue huolellisesti liinan mukana tulevat ohjeet.

Tekniset tiedot

Vahvistinosa

RMS-lähtöteho stereotilassa

Etukanava (molempia kanavia vahvistetaan) 175 W / kanava (4 Ω), 1 kHz, 30 %:n THD RMS-kokonaisteho stereotilassa 350 W (30 %:n THD)

Viritin, liitäntäosa

Esiasetettu muisti 30 FM-asemaa

15 AM-asemaa

Taajuusmodulaatio (FM)

Taajuusalue 87,50 MHz – 108,00 MHz (50 kHz:n askel) Antennilitännät 75 Ω (tasapainottamaton)

Amplitudimodulaatio (AM)

Taajuusalue 522 kHz – 1629 kHz (9 kHz:n askel) 520 kHz – 1630 kHz (10 kHz:n askel)

AUX-tulo RCA-liitäntä

Levyosa

Toistettavat levyt (8 cm tai 12 cm)

CD, CD-R/RW (CD-DA, MP3 ^® )

Lukupää

Aallonpituus 790 nm (CD) Laserteho CLASS 1

Äänentoisto (levy)

Kanavien määrä 2 kanavaa (FL, FR) FL = Vasen etukanava FR = Oikea etukanava

* MPEG-1 Layer 3

USB-osa

USB-portti

USB-standardi USB 2.0 (täysi nopeus)

Mediatiedostojen tuki MP3 (*.mp3)

USB-laitteen tiedostojärjestelmä

FAT12, FAT16, FAT32 USB-portin virransyöttö 500 mA (enint.)

Bittinopeus 16 kbps - 320 kbps (toisto)

Kaiutinosa

Tyyppi	Kahden kaiuttimen 2-tiejärjestelmä(bassorefleksi)
Kaiutinyksiköt
Woofer	16 cm:n kartiotyyppinen kaiutin
Diskantti	6 cm:n kartiotyyppinen kaiutin
Impedanssi	4 Ω
Äänen ulostulopaine	85 dB/W (1 m)
Taajuusalue	48 Hz – 22 kHz (-16 dB)52 Hz – 20 kHz (-10 dB)
Mitat (L x K x S)	200 mm x 334 mm x 193 mm
Massa	2,5 kg

Yleistä

Virtalähde	220 – 240 V AC, 50 Hz
Virrankulutus	58 W
Mitat (L x K x S)	220 mm x 334 mm x 250 mm
Massa	2,8 kg
Käyttöympäristön lämpötila-alue	0 °C – +40 °C
Käyttöympäristön kosteusalue
35 % – 80 % suht. kosteus (ei tiivistyvä)

Virrankulutus valmiustilassa 0,4 W (noin)

Huomautus:

• Tekniset tiedot voivat muuttua ilman eri ilmoitusta. Massa ja mitat ovat likimääräisiä arvoja.
• Harmoninen kokonaissärö on mitattu digitaalisella spektrianalysaattorilla.
